AM调制与解调仿真
一、 实验目的：
1．掌握 AM 的调制原理和 Matlab Simulink 仿真方法
2．掌握 AM 的解调原理和 Matlab Simulink 仿真方法
二、实验原理：
1. AM 调制原理
基带信号m(t)先与直流分量A0叠加，然后与载波相乘，形成调幅信号。
2. AM 解调原理
调幅信号再乘以一个与载波信号同频同相的相干载波，然后经过低通滤波器，得到解调信号 。
三、 实验内容：
1. AM 调制方式 Matlab Simulink 仿真

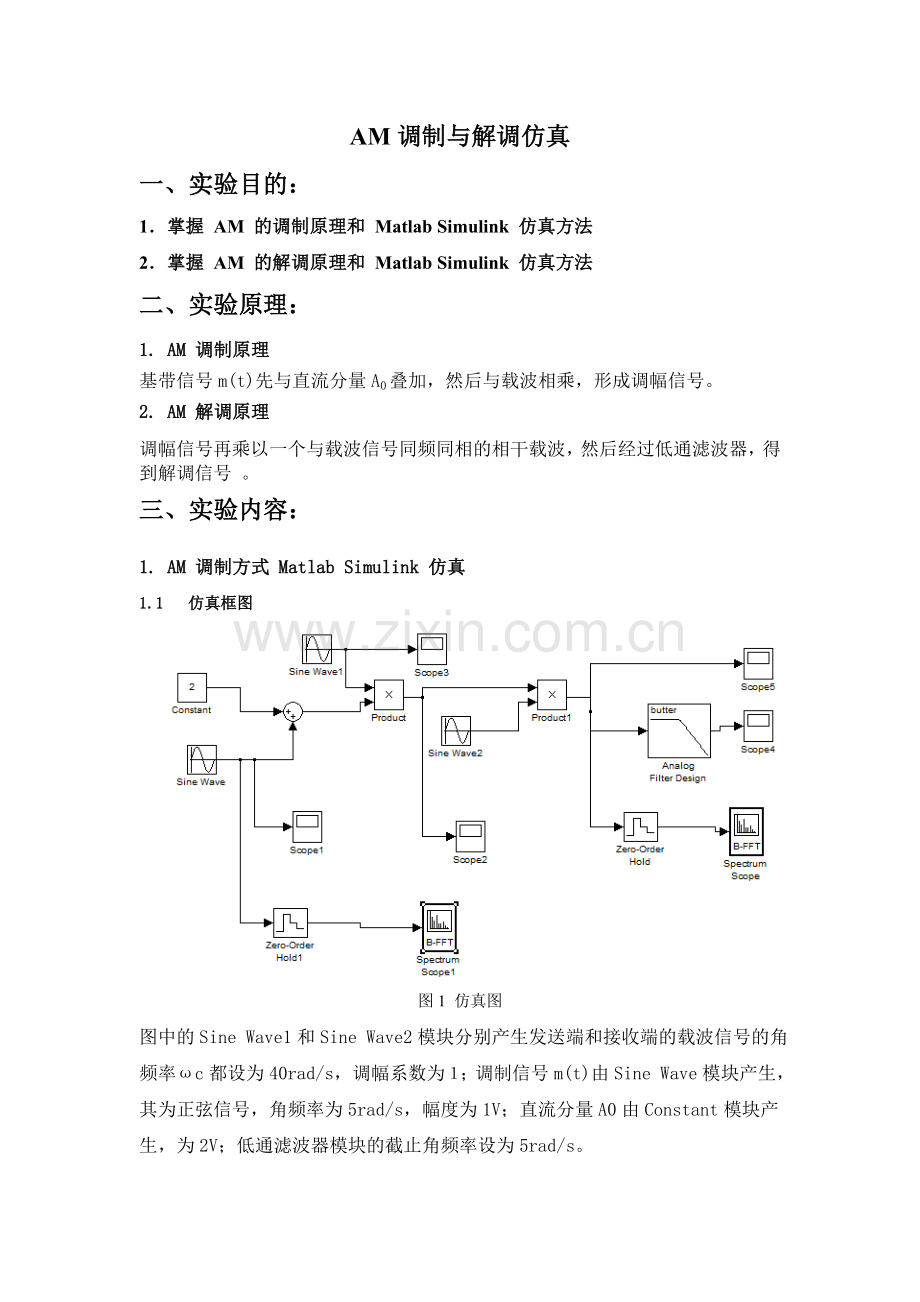

1.1 仿真框图

图1 仿真图
图中的Sine Wave1和Sine Wave2模块分别产生发送端和接收端的载波信号的角频率ωc都设为40rad/s，调幅系数为１；调制信号m(t)由Sine Wave模块产生，其为正弦信号，角频率为5rad/s，幅度为1V；直流分量A0由Constant模块产生，为2V；低通滤波器模块的截止角频率设为5rad/s。

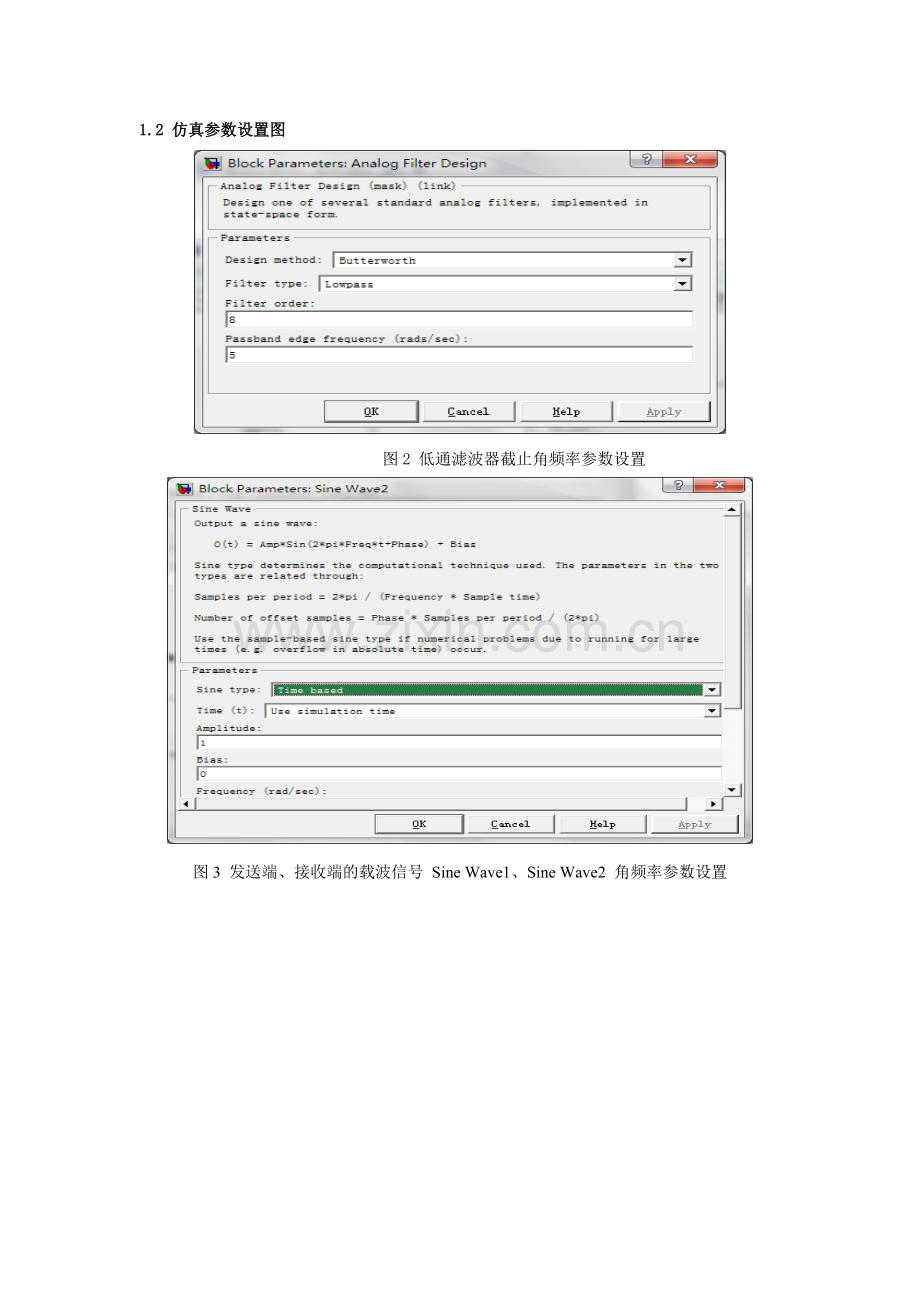

1.2 仿真参数设置图

图2 低通滤波器截止角频率参数设置

图3 发送端、接收端的载波信号 Sine Wave1、Sine Wave2 角频率参数设置

图4 调制信号角频率参数设置
1.3仿真结果

图5 调制信号波形

图6 AM信号波形

图7 基带信号频谱
2. AM 解调方式 Matlab Simulink 仿真
2.1 仿真框图
\
图7 仿真图
图中的Sine Wave1和Sine Wave2模块分别产生发送端和接收端的载波信号的角频率ωc都设为40rad/s，调幅系数为１；调制信号m(t)由Sine Wave模块产生，其为正弦信号，角频率为5rad/s，幅度为1V；直流分量A0由Constant模块产生，为2V；低通滤波器模块的截止角频率设为5rad/s。
2.2仿真结果

图8 解调信号波形

从示波器 Scope 可以看到 AM 信号及解调信号的波形，如图5所示。从图中可以看出，解调前后在频域上市频谱的搬移，时域上解调后的信号延时输出，经过解调的波形与原调制信号波形基本相同 。
