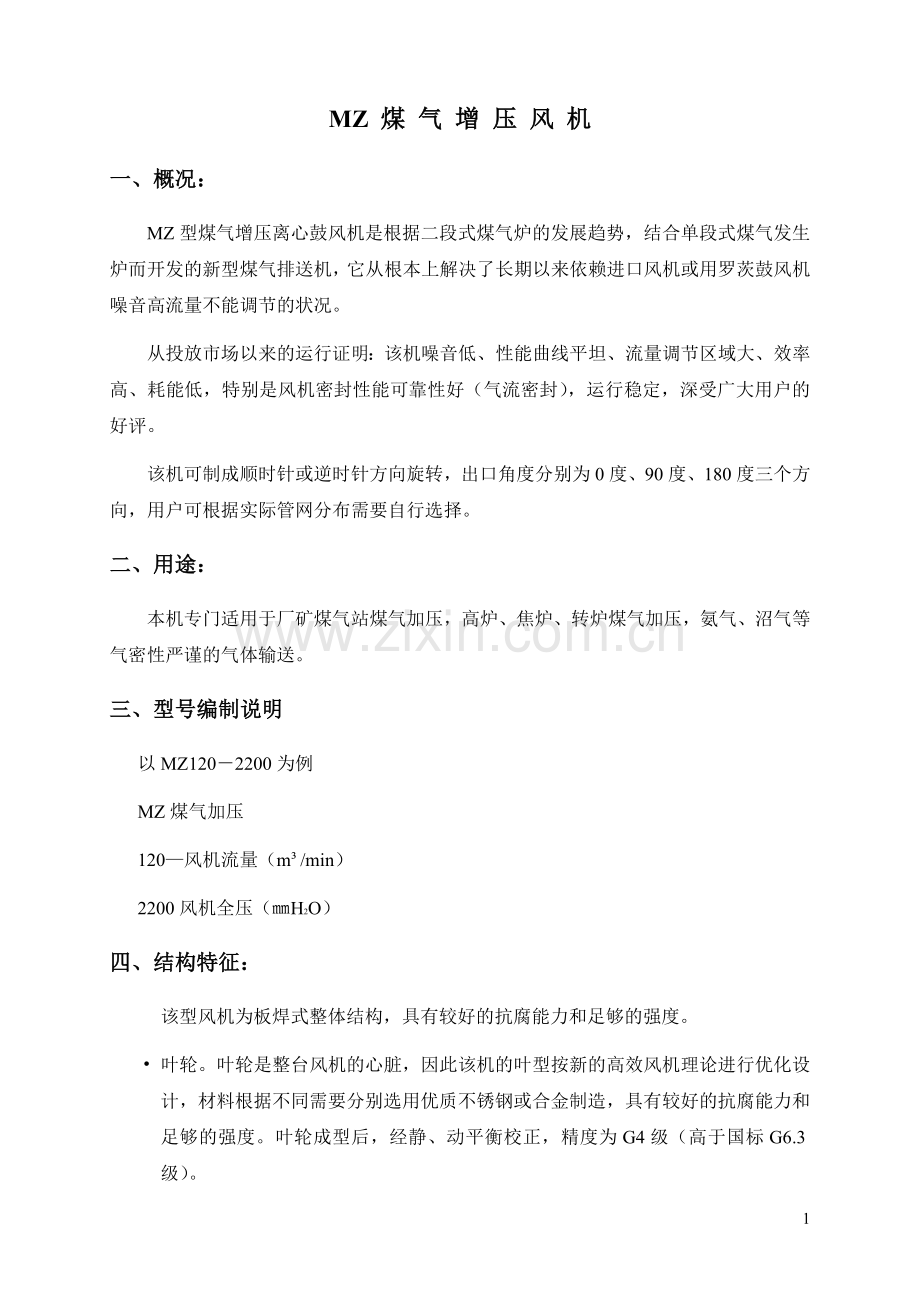

MZ 煤 气 增 压 风 机
一、概况：
MZ型煤气增压离心鼓风机是根据二段式煤气炉的发展趋势，结合单段式煤气发生炉而开发的新型煤气排送机，它从根本上解决了长期以来依赖进口风机或用罗茨鼓风机噪音高流量不能调节的状况。
从投放市场以来的运行证明：该机噪音低、性能曲线平坦、流量调节区域大、效率高、耗能低，特别是风机密封性能可靠性好（气流密封），运行稳定，深受广大用户的好评。
该机可制成顺时针或逆时针方向旋转，出口角度分别为0度、90度、180度三个方向，用户可根据实际管网分布需要自行选择。
二、用途：
本机专门适用于厂矿煤气站煤气加压，高炉、焦炉、转炉煤气加压，氨气、沼气等气密性严谨的气体输送。
三、型号编制说明
以MZ120－2200为例
MZ煤气加压
120—风机流量（m³/min）
2200风机全压（㎜H2O）
四、结构特征：
该型风机为板焊式整体结构，具有较好的抗腐能力和足够的强度。
• 叶轮。叶轮是整台风机的心脏，因此该机的叶型按新的高效风机理论进行优化设计，材料根据不同需要分别选用优质不锈钢或合金制造，具有较好的抗腐能力和足够的强度。叶轮成型后，经静、动平衡校正，精度为G4级（高于国标G6.3级）。

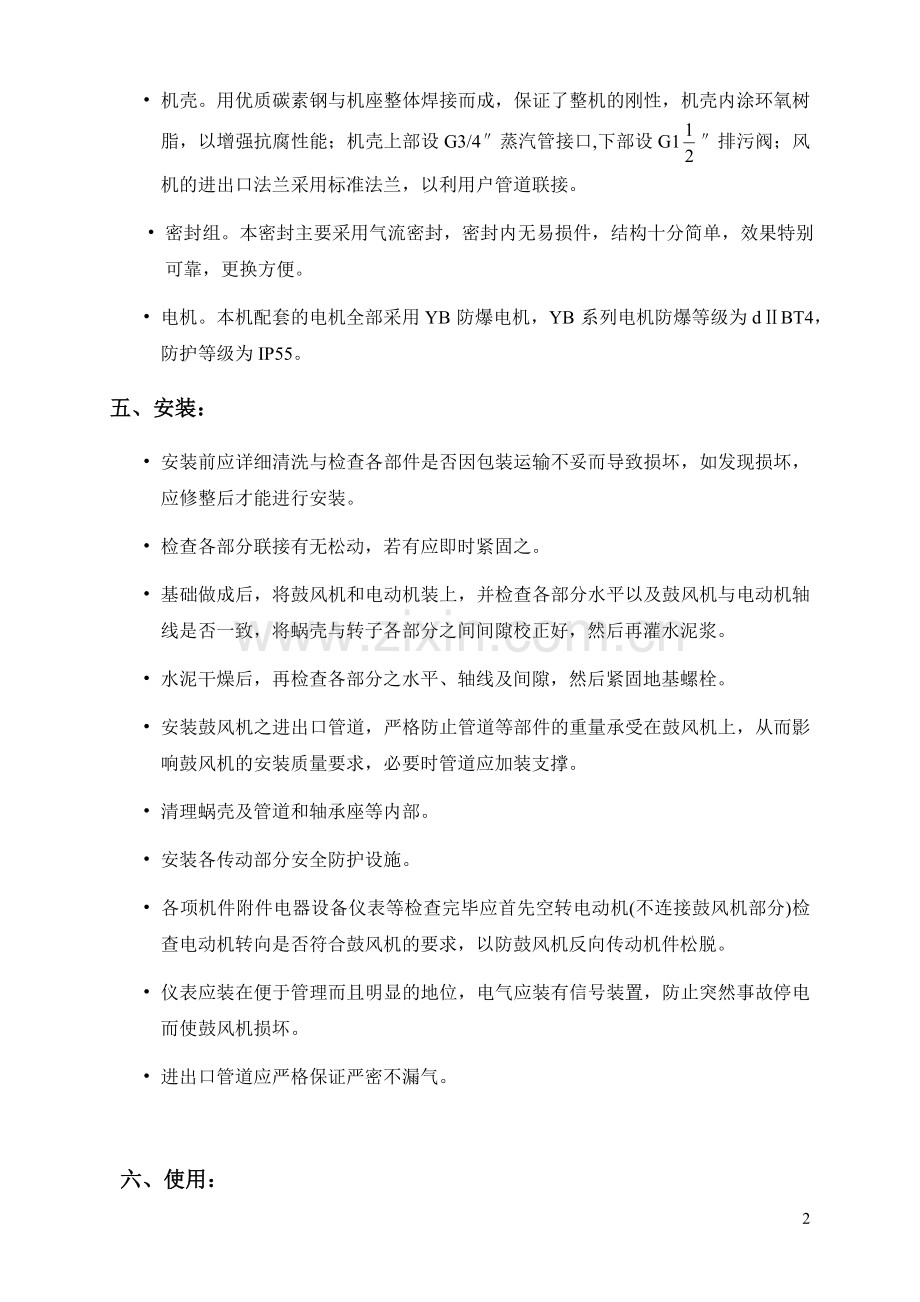

• 机壳。用优质碳素钢与机座整体焊接而成，保证了整机的刚性，机壳内涂环氧树脂，以增强抗腐性能；机壳上部设G3/4″蒸汽管接口,下部设G1″排污阀；风机的进出口法兰采用标准法兰，以利用户管道联接。
• 密封组。本密封主要采用气流密封，密封内无易损件，结构十分简单，效果特别可靠，更换方便。
• 电机。本机配套的电机全部采用YB防爆电机，YB系列电机防爆等级为dⅡBT4，防护等级为IP55。
五、安装：
• 安装前应详细清洗与检查各部件是否因包装运输不妥而导致损坏，如发现损坏，应修整后才能进行安装。
• 检查各部分联接有无松动，若有应即时紧固之。
• 基础做成后，将鼓风机和电动机装上，并检查各部分水平以及鼓风机与电动机轴线是否一致，将蜗壳与转子各部分之间间隙校正好，然后再灌水泥浆。
• 水泥干燥后，再检查各部分之水平、轴线及间隙，然后紧固地基螺栓。
• 安装鼓风机之进出口管道，严格防止管道等部件的重量承受在鼓风机上，从而影响鼓风机的安装质量要求，必要时管道应加装支撑。
• 清理蜗壳及管道和轴承座等内部。
• 安装各传动部分安全防护设施。
• 各项机件附件电器设备仪表等检查完毕应首先空转电动机(不连接鼓风机部分)检查电动机转向是否符合鼓风机的要求，以防鼓风机反向传动机件松脱。
• 仪表应装在便于管理而且明显的地位，电气应装有信号装置，防止突然事故停电而使鼓风机损坏。
• 进出口管道应严格保证严密不漏气。

六、使用：
• 使用单位应当设法将通入鼓风机中的煤气预先净化，否则将会起化学作用，产生腐蚀或煤焦油过多影响正常运转，甚至造成破坏事故。
• 转子的平衡性除了动平衡试验外还取决于本身放置是否平稳，基础是否牢固，电动机运转是否平衡以及转子是否存在不均匀的磨损。
• 机器安装结束(或长时间停车)，应先用空气进行试运转以证实它完全正常再输送煤气。
• 运转前的准备工作。
（1） 检查机器各部分是否紧固和清洁。
（2） 检查进出口调节阀是否灵活，各种仪表开关是否正常，安全防护设施是否装妥。
（3） 进行空气试车时应保证煤气管道密闭，只允许将鼓风机部分通向大气层。
（4） 将鼓风机进出口阀门做如下调整：进口阀门紧闭，出口阀门稍开。
（5） 按鼓风机所用电动机的名牌规格接通电源。
（6） 检查鼓风机各部分润滑油是否充足。
• 启动：
（1） 按照电动机操作守则开动鼓风机。
（2） 渐渐地打开出口阀门和进口阀门到需要程度时注意电动机是否过载，如电动机过载应控制进出口风量，不使超过规定。
（3） 仔细倾听鼓风机内部是否有不正常的磨擦声。
（4） 仔细注意机器有无振动或不正常的噪音，如有振动或不正常的噪音应立即停车检查原因。
（5） 检查轴承温升是否正常，一般不超过室内温度35度~40度，轴承表温最高不大于65度。
（6） 检查进出口管道严密性和各种仪表使用是否正常。
• 正常使用应注意：
（1） 基础和机器有无振动(一般在基础牢固情况下轴承振动不应大于0.05毫米)。
（2） 应保证煤气焦油及杂质在未进入鼓风机前加以严格净化，以防焦油附着于转子上从而破坏平衡。
（3） 鼓风机进口应保持正压操作，以防进气管道有大气层空气吸入产生事故。
（4） 不允许煤气在鼓风机回流或使煤气产生意外的碰撞。
（5） 如供气量嫌多，应调节进出口阀门以保证进口保持正压。
（6） 保证鼓风机不应有不正常发热现象。
（7） 应保持机器的整洁以及油箱和滤清器的清洁。
（8） 定时记录各项运转情况资料。
• 停车：
（1） 通入蒸汽冲洗焦油。
（2） 清理机器内部焦油及杂质。
（3） 调节各项仪表及进出口阀门达到准备运转的要求。
• 一般故障及其原因：　　
（1）　风量不足：管道系统阻力超过鼓风机规定风压。
（2）　风压不足：
A　管道系统阻力估计过高，必要时应以调节阀门不使过低；
B　煤气比重小于额定数据。
（3） 电动机超负荷：
A　风压过低致使送风量过大；
B 煤气比重大于额定数据。
（4） 振动：
A　主轴变形；　
B　基础不牢固；　
C　出口阀门控制过小产生飞动；　
D　机器内部有碰擦现象；　
E　电动机与鼓风机轴心线不一致。
（5） 轴承温升过高：
A　润滑油有杂质；　
B　转子失去平衡；
C　鼓风机与联轴器轴心线不一致；　
D　毡圈过紧使轴发热；　
E　润滑脂加注过多。
• 附注：
当输送煤气时由于各使用单位煤气特性不同，当地使用条件不同，因此各使用单位应根据本说明书精神对操作守则做必要的调整和增添。
七、维护检修：
① 制订定期检修制度，规定在新机器使用100小时后将润滑油重新换掉，以后每隔半年小修一次，每年大修检查一次。
② 修时电源开关上应做好显著标志，停止使用。
③ 修前需冲入蒸汽洗涤并将机器内剩余煤气去除干净。
④ 检修时应用煤油清洗各部件进行检查。
⑤ 检修完毕进行装配可参照安装说明所述各项要求进行检查。
⑥ 凡备用风机平时不使用时应定期将转子旋转120度或80度，以防主轴弯曲变形。
八、订货须知：
① 样本中的压力是20℃标准状态下(1.2kg/m3)空气所测的全压，请根据所输送煤气的比重，温度进行性能换算。
② 风机的型号、旋转方向、出风口角度可根据需要在订货时注明。
③ 其他特殊要求，需另订技术协议后方可签定定货合同。
④ 随着技术的进步和有关标准的修改，样本中的尺寸和技术参数有所变动时，恕不另行通知，请广大用户谅解。

九、MZ型煤气增压离心鼓风机性能表：
型 号

传 动方 式

转 速
（rpm）
序号
流 量
(m3/h)
全压
(pa)
电 动 机
地脚螺栓
型 号
功 率(kw)
MZ10-220
D
2900
1
528
2396
YB80M2-2
1.1
6-M16×400
2
543
2305
3
571
2218
4
598
2162
5
615
2073
6
639
2031
7
662
1917
MZ 15-400
D
2900
1
814
4145
YB90L-2
2.2
6-M16×400
2
827
4139
3
841
4121
4
863
4107
5
880
4088
6
891
4071
7
908
4062
MZ 20-500
D
2900
1
1026
5316
YB100L-2
3
6-M16×400
2
1069
5302
3
1145
5284
4
1179
5227
5
1193
5201
6
1255
5167
7
1296
5141
MZ 30-450
D
2900
1
1174
4603
YB132S1-2
5.5
6-M16×400
2
1394
4684
3
1616
4672
4
1839
4580
5
2062
4447
6
2281
4297
7
2504
4112

型 号

传动方式

转 速
（rpm）
序号
流 量
(m3/h)
全压
(pa)
电 动 机
地脚螺栓
型 号
功率(kw)
MZ 30-1250
D
2900
1
768
11472
YB160M1-2
11
8-M20×500
2
1075
12021
3
1383
12371
4
1690
12471
5
1997
12364
YB160M2-2
15
6
2304
12061
7
2612
11594
MZ 40-550
D
2900
1
1610
5697
YB132S1-2
5.5
6-M20×500
2
1932
5768
3
2254
5740
4
2576
5639
5
2844
5517
YB132S2-2
7.5
6
3166
5323
7
3488
5080
MZ 40-1600
D
2950
1
1110
14867
YB180M-2
22
6-M16×400
2
1554
15579
3
1998
16033
4
2442
16163
5
2887
16023
YB200L1-2
30
6
3331
15632
7
3775
15026
MZ 50-1850
D
2950
1
1341
17013
YB200L1-2
30
8-M20×500
2
1877
17828
3
2414
18347
4
2950
18496
5
3487
18338
YB200L2-2
37
6
4023
17888
7
4560
17196

型 号

传动
方式

转 速
（rpm）
序号
流 量
(m3/h)
全压
(pa)
电 动 机
地脚螺栓
型 号
功 率
(kw)
MZ 60-700
D
2900
1
2262
7182
YB160M1-2
11
6-M20×500
2
2714
7273
3
3167
7236
4
3619
7109
5
3996
6954
YB160M2-2
15
6
4448
6709
7
4901
6400
MZ 60-2100
D
2950
1
1591
19073
YB200L2-2
37
8-M22×500
2
2228
19988
3
2865
20569
4
3502
20736
5
4138
20558
YB225M-2
45
6
4775
20054
7
5412
19278
MZ 80-900
D
2900
1
3220
9149
YB160L-2
18.5
8-M20×500
2
3865
9265
3
4509
9219
4
5153
9055
5
5690
8857
YB200L1-2
30
6
6334
8543
7
6978
8148
MZ 80-1300
D
2950
1
2580
14500
YB200L2-2
37
8-M20×500
2
3355
14802
3
3988
14565
4
4077
14177
5
5410
13681
6
5870
12981
7
6243
12327
MZ 90-550
D
2900
1
4293
6035
YB160M2-2
15
6-M20×500
2
4706
5984
3
5114
5869
4
5527
5725
5
5941
5553
6
6349
5381
7
6762
5180

型 号

传动
方式

转 速
（rpm）
序号
流 量
(m3/h)
全压
(pa)
电 动 机
地脚螺栓
型 号
功 率
(kw)
MZ 90-1700
D
2950
1
2996
16216
YB225M-2
45
8-M22×500
2
3824
16528
3
4651
16931
4
5478
17096
5
6306
16931
YB250M-2
55
6
7133
16729
7
7960
16216
MZ 100-1100
D
2900
1
4610
11717
YB200L2-2
37
8-M20×500
2
5532
11868
3
6454
11807
4
7376
11596
5
8144
11340
YB225M-2
45
6
9066
10935
7
9988
10426
MZ 100-2000
D
2950
1
2675
21710
YB280S-2
75
8-M22×500
2
3592
21810
3
4653
22652
4
5369
22748
5
6328
21653
YB280M-2
90
6
7499
20564
7
9206
19652
MZ 120-700
D
2900
1
6032
7610
YB200L1-2
30
8-M20×500
2
6612
7546
3
7185
7400
4
7766
7218
5
8346
7000
6
8919
6781
7
9500
6521
MZ 120-2200
D
2900
1
4295
20803
YB280S-2
75
8-M22×500
2
5481
21202
3
6667
21719
4
7853
21931
5
9039
21719
YB280M-2
90
6
10225
21461

型 号

传动
方式

转 速
（rpm）
序号
流 量
(m3/h)
全压
(pa)
电 动 机
地脚螺栓
型 号
功 率
(kw)
MZ 130-1300
D
2950
1
5538
14993
YB250M-2
55
8-M20×500
2
6471
14803
3
7233
14347
4
7930
13753
5
8716
13100
6
8451
12544
7
10140
11752
MZ 160-1400
D
2950
1
6592
15008
YB280S-2
75
8-M22×500
2
7988
15225
3
9232
15146
4
10547
14878
5
11654
14552
YB280M-2
90
6
12950
14027
7
14304
13359
MZ 180-2300
D
2950
1
10943
23313
YB315S-2
110
8-M22×500
2
11852
22987
3
12644
22465
4
13569
22076
YB315M-2
132
5
14197
21988
6
14877
20767
7
15664
20081
MZ 200-900
D
2950
1
8588
9698
YB225M-2
45
8-M20×500
2
9415
9616
3
10230
9429
4
11056
9195
5
11883
8915
6
12699
8636
YB250M-2
55
7
13552
8310
MZ 200-1300
D
2950
1
9495
14679
YB280S-2
75
8-M20×500
2
10680
14479
3
12705
13901
4
12869
13239
5
13955
12422
6
14996
11636
7
16318
10879

型 号

传动
方式

转 速
（rpm）
序号
流 量
(m3/h)
全压
(pa)
电 动 机
地脚螺栓
型 号
功 率
(kw)
MZ 200-2500
D
2950
1
6850
24350
YB315M-2
132
8-M22×500
2
9240
24600
3
11200
25000
4
12560
25220
5
14350
24900
YB315L1-2
160
6
15480
24500
7
17380
24200
MZ 250-1100
D
2950
1
12200
12420
YB280S-2
75
8-M22×500
2
13475
12320
3
14640
12080
4
15826
11770
5
17000
11410
YB280M-2
90
6
18180
11055
7
19360
10635
MZ 280-1800
D
2950
1
13011
19860
YB315S-2
110
10-M20×500
2
13770
19440
3
14120
19210
4
14670
18810
5
15830
18542
YB315M-2
132
6
16970
18120
7
17990
17800
MZ 300-2500
D
2950
1
10950
24850
YB315L1-2
160
8-M22×500
2
12200
25100
3
14700
25720
4
15950
25760
YB315L2-2
200
5
18460
25800
6
20960
25430
7
22200
24960
MZ 400-1500
D
2950
1
17580
15950
YB315M-2
132
8-M22×500
2
19280
15820
3
20950
15500
4
22640
15110
5
24330
14640
YB315L1-2
160
6
26000
14180
7
27700
13630

型 号

传动
方式

转 速
（rpm）
序号
流 量
(m3/h)
全压
(pa)
电 动 机
地脚螺栓
型 号
功 率
(kw)
MZ 400-1800
D
2950
1
18690
19850
YB315L-2
160
8-M22×500
2
20360
19610
3
20970
19520
4
21720
19230
5
22860
18970
6
23170
18720
7
23780
18480
MZ 500-1800
D
2950
1
24820
19680
YB315L-2
200
8-M22×500
2
25670
19570
3
26310
19340
4
27670
19210
5
28340
18970
6
29260
18720
7
30130
18290
MZ 500-1100
D
1450
1
17670
11670
YB315L2-4
160
8-M22×500
2
21800
11870
3
25910
11770
4
30000
11460
5
34160
10960
YB355M2-4
200
6
38280
10450
7
42410
9880
MZ700-1500
D
1450
1
26380
15420
YB450S1-4
（6000V）
315

6-M24×630
2
33530
15700
3
38680
15560
4
44840
15150
5
51000
14490
YB450S3-4
（6000V）
400
6
57150
13810
7
63300
13030
MZ1100-1100
D
1450
1
47120
12280
YB450S1-4
（6000V）
315
6-M24×630
2
53010
12100
3
58900
11830
4
64790
11500
5
70680
11100
YB450S3-4
（6000V）
400
6
76570
10590
7
82460
10100

RMZ 煤 气 增 压 风 机
一、概况：
RMZ型煤气增压风机是根据二段式煤气炉的发展趋势，结合单段式煤气发生炉而开发的新型煤气排送机，它从根本上解决了长期以来依赖进口风机或用罗茨鼓风机噪音高流量不能调节的状况。
从投放市场以来的运行证明：该机噪音低、性能曲线平坦、流量调节区域大、效率高、耗能低，特别是密封性好，运行稳定，深受广大顾客的好评。
该机可制成顺时针或逆时针方向旋转，出口角度分别为0度、90度、180度三个方向，用户可根据实际管网分布需要自行选择。
二、用途：
本机专门适用于厂矿煤气站煤气增压，高炉、焦炉、转炉煤气增压，氨气、沼气、甲烷等气密性严谨的气体输送，以及高压强制鼓风。
三、型号编制说明
以RMZ60-700为例
RMZ—热煤气增压
60—风机流量(m³/min)
700—风机全压(mmH2O) [500℃标准状态下(0.455kg/m3)空气所测的全压]
四、结构特征：
该风机为板焊式整体结构，主要有以下部件组成：
• 叶轮。叶轮是整台风机的心脏，因此该机的叶型按新的高效风机理论进行优化设计，材料根据不同需要分别选用优质不锈钢或合金制造，具有较好的抗腐能力和足够的强度。叶轮成型后，经静、动平衡校正，精度为G4级（高于国标G6.3级）。
• 机壳。用优质碳素钢与机座整体焊接而成，保证了整机的刚性，机壳内涂环氧树指，以增强抗腐性能；机壳上部设G3/4″蒸汽管接口,下部设 G1″排污阀；风机的进出口法兰采用标准法兰，以利用户管道联接。
• 密封组。本密封主要采用软填料密封和离心密封，密封内无易损件，结构十分简单，效果特别可靠，更换方便。
• 电机。本机配套的电机采用YB系列电机，YB系列电机防爆等级为dⅡBT4，防护等级为IP55。
五、安装：
• 安装前应详细检查各部件是否因包装运输不妥而导致损坏，如发现损坏，应修整后才能进行安装。
• 检查各部分联接有无松动，若有应即时紧固之。
• 基础做成后，将风机和电动机装上，并检查各部分水平以及风机与电动机轴线是否一致，将蜗壳与转子各部分之间间隙校正好，然后再灌水泥浆。
• 水泥干燥后，再检查各部分之水平、轴线及间隙，然后紧固地基螺栓。
• 安装风机之进出口管道，严格防止管道等部件的重量承受在风机上，从而影响风机的安装质量要求，必要时管道应加装支撑。
• 清理蜗壳及管道和轴承座等内部。
• 安装各传动部分安全防护设施。
• 各项机件附件电器设备仪表等检查完毕应首先空转电动机，检查电动机转向是否符合鼓风机的要求，以防鼓风机反向传动机件松脱。
• 仪表应装在便于管理而且明显的地位，电气应装有信号装置，防止突然事故停电而使鼓风机损坏。
• 进出口管道应严格保证严密不漏气。
六、使用：
• 使用单位应当设法将通入风机中的煤气预先净化，否则将会起化学作用，产生腐蚀或煤焦油过多影响正常运转，甚至造成破坏事故。
• 转子的平衡性除了动平衡试验外还取决于本身放置是否平稳，基础是否牢固，电动机运转是否平衡以及转子是否存在不均匀的磨损。
• 机器安装结束(或长时间停车)，应先用空气进行试运转以证实它完全正常再输送煤气。
• 运转前的准备工作。
① 查机器各部分是否紧固和清洁。
② 检查进出口调节阀是否灵活，各种仪表开关是否正常，安全防护设施是否装妥。
③ 进行空气试车时应保证煤气管道密闭，只允许将风机部分通向大气层。
④ 将风机进出口阀门做如下调整：进口阀门紧闭，出口阀门稍开。
⑤ 按风机所用电动机的名牌规格接通电源。
⑥ 检查风机各部分润滑油是否充足。
• 启动：
① 电动机操作守则开动风机。
② 渐地打开出口阀门和进口阀门到需要程度时注意电动机是否过载，如电动机过载应控制进出口风量，不使超过规定。
③ 细倾听风机内部是否有不正常的磨擦声。
④ 仔细注意机器有无振动或不正常的噪音，如有振动或不正常的噪音应立即停车检查原因。
⑤ 查轴承温升是否正常，一般不超过室内温度35度~40度，轴承表温最高不大于65度。
⑥ 查进出口管道严密性和各种仪表使用是否正常。
• 正常使用应注意：
① 基础和机器有无振动(一般在基础牢固情况下轴承振动不应大于0.05毫米)。
② 应保证煤气焦油及杂质在未进入风机前加以严格净化，以防焦油附着于转子上从而破坏平衡。
③ 风机进口应保持正压操作，以防进气管道有大气层空气吸入产生事故。
④ 不允许煤气在风机回流或使煤气产生意外的碰撞。
⑤ 如供气量嫌多，应调节进出口阀门以保证进口保持正压。
⑥ 保证风机不应有不正常发热现象。
⑦ 应保持机器的整洁以及油箱和滤清器的清洁。
⑧定时记录各项运转情况资料。
• 停车：
① 通入蒸汽冲洗焦油。
② 清理机器内部焦油及杂质。
③ 调节各项仪表及进出口阀门达到准备运转的要求。
• 一般故障及其原因：
① 风量不足，管道系统阻力超过鼓风机规定风压。
② 风压不足：
A　管道系统阻力估计过高，必要时应以调节阀门不使过低；
B　煤气比重小于额定数据。
③ 动机超负荷：
A　风压过低致使送风量过大；
B 煤气比重大于额定数据。
④ 振动：
A　主轴变形；　
B　基础不牢固；　
C　出口阀门控制过小产生飞动；　
D　机器内部有碰擦现象；　
E　电动机与鼓风机轴心线不一致。
⑤ 轴承温升过高：
A　润滑油有杂质；　
B　转子失去平衡；
C　鼓风机与联轴器轴心线不一致；　
D　毡圈过紧使轴发热；　
E　润滑脂加注过多。
• 附注：
当输送煤气时由于各使用单位煤气特性不同，当地使用条件不同，因此各使用单位应根据本说明书精神对操作守则做必要的调整和增添。
七、维护检修：
a) 制订定期检修制度，规定在新机器使用100小时后将润滑油重新换掉，以后每隔半年小修一次，每年大修检查一次。
b) 检修时电源开关上应做好显著标志，停止使用。
c) 拆修前需冲入蒸汽洗涤并将机器内剩余煤气去除干净。
d) 检修时应用煤油清洗各部件进行检查。
e) 检修完毕进行装配可参照安装说明所述各项要求进行检查。
f) 凡备用风机平时不使用时应定期将转子旋转120度或80度，以防主轴弯曲变形。
八、订货须知：
g) 样本中的压力是500℃标准状态下(0.455kg/m3)空气所测的全压，请根据所输送煤气的比重，温度进行性能换算。
h) 风机的型号、旋转方向、出风口角度可根据需要在订货时注明。
i) 其他特殊要求，需另订技术协议后方可签定定货合同。
j) 随着技术的进步和有关标准的修改，样本中的尺寸和技术参数有所变动时，恕不另行通知，请广大用户谅解。

九、 性能与选用件表：
型 号

传动方式

转 速
（rpm）
序号
流 量
(m3/h)
全压
(pa)
电 动 机
地脚螺栓
型 号
功率(kw)
RMZ30-170
D
2900
1
1174
1749
YB112M-2
4
6-M16×400
2
1394
1780
3
1616
1775
4
1839
1740
5
2062
1690
6
2281
1633
7
2504
1563
RMZ 30-470
D
2900
1
768
4359
YB132S2-2
7.5
8-M20×500
2
1075
4568
3
1383
4701
4
1690
4739
5
1997
4698
YB160M1-2
11
6
2304
4583
7
2612
4406
RMZ50-200
D
2900
1
1610
2165
YB112M-2
4
6-M20×500
2
1932
2192
3
2254
2181
4
2576
2143
5
2844
2096
YB132S1-2
5.5
6
3166
2023
7
3488
1930
RMZ 50-600
D
2950
1
1110
5649
YB160M2-2
15
6-M16×400
2
1554
5920
3
1998
6093
4
2442
6142
5
2887
6089
YB180M-2
22
6
3331
5940
7
3775
5710

型 号

传动方式

转 速
（rpm）
序号
流 量
(m3/h)
全压
(pa)
电 动 机
地脚螺栓
型 号
功率(kw)
RMZ 60-270
D
2900
1
2262
2729
YB132S2-2
7.5
6-M20×500
2
2714
2764
3
3167
2750
4
3619
2701
5
3996
2643
YB160M1-2
11
6
4448
2549
7
4901
2432
RMZ 60-700
D
2950
1
1341
6465
YB180M-2
22
8-M20×500
2
1877
6775
3
2414
6972
4
2950
7028
5
3487
6968
YB200L1-2
30
6
4023
6797
7
4560
6534
RMZ 70-530
D
2950
1
2580
5600
YB200L1-2
30
8-M20×500
2
3355
5535
3
3988
5387
4
4077
5257
5
5410
5199
6
5870
4933
7
6243
4920
RMZ 70-770
D
2950
1
1591
7248
YB200L1-2
30
8-M22×500
2
2228
7595
3
2865
7816
4
3502
7880
5
4138
7812
YB200L2-2
37
6
4775
7621
7
5412
7326
RMZ 100-200
D
2900
1
4293
2293
YB160M1-2
11
6-M20×500
2
4706
2274
3
5114
2230
4
5527
2176
5
5941
2110
6
6349
2045
7
6762
1968
型 号

传动方式

转 速
（rpm）
序号
流 量
(m3/h)
全压
(pa)
电 动 机
地脚螺栓
型 号
功率(kw)
RMZ 100-350
D
2900
1
3220
3477
YB160M2-2
15
8-M20×500
2
3865
3521
3
4509
3503
4
5153
3441
5
5690
3366
YB180M-2
22
6
6334
3246
7
6978
3096
RMZ 100-630
D
2950
1
2996
6162
YB200L2-2
37
8-M22×500
2
3824
6281
3
4651
6434
4
5478
6496
5
6306
6434
YB225M-2
45
6
7133
6357
7
7960
6162
RMZ 110-830
D
2950
1
3592
8288
YB225M-2
45
8-M22×500
2
4653
8608
3
5369
8644
4
6328
8228
5
6942
7971
YB250M-2
55
6
7499
7814
7
9202
7468
RMZ 130-270
D
2900
1
6032
2721
YB180M-2
22
8-M20×500
2
6612
2867
3
7185
2812
4
7766
2743
5
8346
2660
6
8919
2577
7
9500
2478
RMZ 130-450
D
2900
1
4610
4452
YB200L1-2
30
8-M20×500
2
5532
4510
3
6454
4487
4
7376
4406
5
8144
4309
YB200L2-2
37
6
9066
4155
7
9988
3962
型 号

传动方式

转 速
（rpm）
序号
流 量
(m3/h)
全压
(pa)
电 动 机
地脚螺栓
型 号
功率(kw)
RMZ 130-530
D
2950
1
5538
5697
YB225M-2
45
8-M20×500
2
6471
5625
3
7233
5452
4
7930
5226
5
8716
4978
6
8451
4767
7
10140
4466
RMZ 130-630
D
2950
1
4295
6081
YB225M-2
45
8-M22×500
2
5481
6182
3
6667
6348
4
7853
6411
5
9039
6348
YB250M-2
55
6
10225
6273
RMZ 130-770
D
2950
1
3832
7663
YB225M-2
45
8-M22×500
2
4648
7746
3
5237
