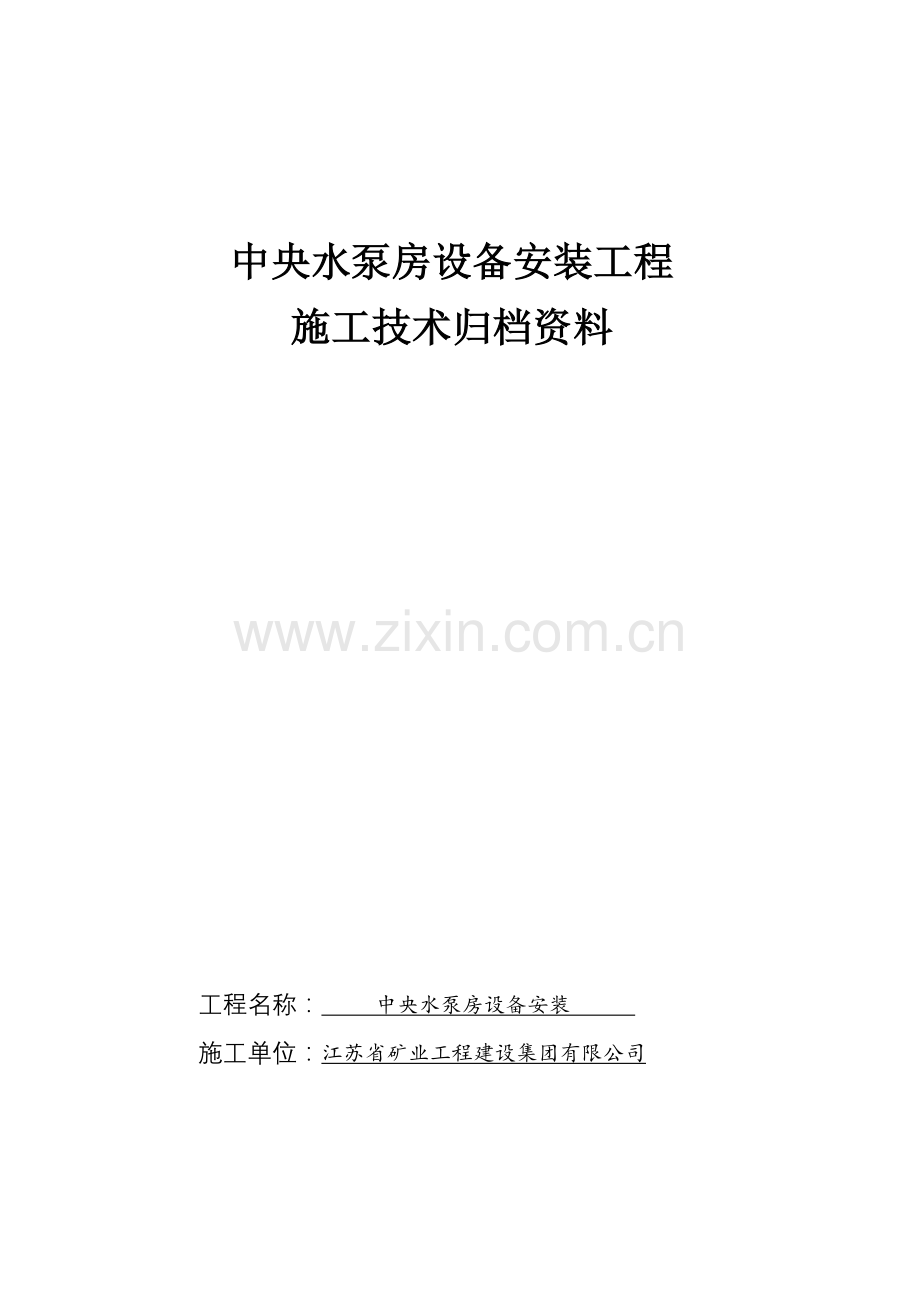

中央水泵房设备安装工程
施工技术归档资料

工程名称： 中央水泵房设备安装
施工单位：江苏省矿业工程建设集团有限公司

目 录

序号
资料编号
资 料 名 称
页 数
备 注
1
质管No①
开工准备阶段技术文件

2
质管No②
施工记录

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

质 量 管 理 资 料

（一）

工程名称： 中央水泵房设备安装
施工单位：江苏省矿业工程建设集团有限公司

开工准备阶段技术文件

工程名称： 中央水泵房设备安装
施工单位：江苏省矿业工程建设集团有限公司

目 录
续号
资料编号
资 料 名 称
页 数
备 注
1
质管-No1
工程开工报审表

2
质管-No2
开工报告

附资质
3
质管-No3
图纸会审记录

4
质管-No4
施工组织设计、作业规程

5
质管-No5
技术（安全）交底记录

6
质管-No6
工程材料/设备/构配件进场报验表

7

8

9

10

11

12

13

14

15

16

17

18

19

工程开工报审表
工程名称：中央水泵房设备安装 编号：
致：山西省煤炭建设监理有限公司游仙山项目监理部 ：
我方承担的 中央水泵房设备安装 工程，已完成了各项准备工作，具备了开工条件，现申请于 年 月 日开工，请审批。
已完成报审的条件有：
1. 建设工程开工批复（复印件）；
2. 施工组织设计；
3. 施工测量放线；
4. 主要人员、材料、设备进场；
5. 施工现场道路、水、电、通讯等已达到开工条件；
6. 上报的开工报告已批复。
承包人：（全称及盖章）
项目经理：（签名） 日期： 年 月 日
监理部意见：

专业监理工程师（签名）：
日期： 年 月 日

□同意于 年 月 日开工。□不同意开工，理由附后。
总监理工程师（签名）：
监理部（全称及盖章）：

日期： 年 月 日
建设单位/项目经理部意见：
□同意监理部意见。
□不同意，理由附后。

建设单位负责人/项目经理
（签名）：
建设单位/项目经理部
（全称及盖章）：

日期： 年 月 日
开 工 报 告
单项工程名称
山西高旺达煤业有限公司
工程地点
黑河镇马家庄
单位工程名称
中央水泵房设备安装
单项工程编号

计划开工日期
年 月 日
实际开工日期
年 月 日
施工单位名称
江苏省矿业工程建设集团有限公司

工程总价
设计

施工

工程量及简要内容

1、安装排水泵 MD155-30*6 3台
2、安装防爆电动机 YB2-315M-4 3台
3、安装无缝钢管 Φ180 （含管子道管路） 360米
4、安装托管梁、托座I11 6套
5、安装各种卡栏 48付
6、安装配水闸阀 Z40H-25 9个
7、安装止回阀 H41T-16 3个
8、加工、安装水仓操作平台 3套
9、安装真空泵 2台
建设单位：

（公章）

年 月 日
施工单位：

（公章）

年 月 日
监理单位：

（公章）

年 月 日
质量监督部门：

（公章）

年 月 日

图纸会审纪要
会审日期： 年 月 日
工 程 名 称
中央水泵房设备安装
共 1 页
第 1 页
图 纸 编 号
提 出 问 题
会 审 结 果

参加会审人员
监 理 单 位

（公章）
建 设 单 位

（公章）
设 计 单 位

（公章）
施 工 单 位

（公章）

施工组织设计、作业规程

工程名称： 中央水泵房设备安装
施工单位：江苏省矿业工程建设集团有限公司

资 料 目 录
序号
资料 编号
资 料 名 称
页 数
备 注
1
质管No.1
工程技术文件报审表

2
质管No.2
施工组织设计、作业规程

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

工程技术文件报审表
工程名称：中央水泵房设备安装 编号：
致： 山西省煤炭建设监理有限公司游仙山项目监理部 ：
现上报关于 中央水泵房设备安装 工程技术管理文件，请予审定。
序号
类 别
编制人
审批人
页数
1
□ 施工组织设计

2
□ 作业规程

3
□ 安全技术措施

4

承包人：（全称及盖章）

项目经理：（签名） 日期： 年 月 日
监理部意见：
□同意 □修改后再报，理由附后 □重新编制，理由附后

专业监理工程师（签名）：
日期： 年 月 日

总监理工程师（签名）：
监理部（全称及盖章）：
日期： 年 月 日
建设单位/项目经理部意见：
□同意 □修改后再报，理由附后 □重新编制，理由附后

项目管理工程师（签名）：
日期： 年 月 日

建设单位负责人/项目经理
（签名）：
建设单位/项目经理部
（全称及盖章）：
日期： 年 月 日

施工组织设计、作业规程

工程名称： 中央水泵房设备安装
施工单位： 江苏省矿业工程建设集团有限公司

技术(安全)交底纪录
单位工程名称
中央水泵房设备安装
分项工程名称

交底部位

1. 开工前对作业人员进行不少于72小时的安全培训，考试合格取得《操作资格证》后方可上岗作业。

2.作业人员入井前要充分休息好，入井戴好安全帽、自救器、矿灯、防尘面具，严禁穿化纤衣服入井，严禁酒后上岗、严禁带烟、点火用品及危险品入井。

3.到达施工现场 ，要先查看周围环境，查清有无安全隐患，严格按照“三大规程”进行施工 。

4.在井下不得随意乱走，看清标志，切忌进入盲区。不得随意挪动或拆除警示标志或栅栏。不得随意触摸正在运行中的各种电气和机械设备。

5.施工中要严格遵守施工规范的要求，自觉接受甲方、监理及安检人员的监督、检查，对提出的工程质量、安全等问题立即进行整改。
交底人：

年 月 日
接受人：

年 月 日
编制说明：
1、 对于主要分项工程，必须进行书面交底。交底内容应结合本专业的实际，具体提出达到规范、标准、规程的要求和措施。
2、 重要部位，有特殊要求的结构部位，应用新材料、新工艺、新技术者，务求交底详细，要详解设计、规范、标准要求，必要时应附图说明。
3、交底以交接双方签字生效。
技术交底记录
单位工程名称
中央水泵房设备安装
分项工程名称

交底部位

(一)、 基础验收
水泵安装前，必须对基础质量进行严格的检验：
1)根据施工图纸复核基础(预埋板)的中心线位置及基准点、并测出基准点标高。
2)复核基础的外形尺寸、位置和质量，应符合现行国家标准《钢筋混凝土工程施工及验收规范》的规定，并应有验收资料或记录。
3)复核基础预留的地脚螺栓孔间距、孔深、几何尺寸及位置均应符合图纸要求。
4)基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位的表面应凿平。
(二)、设备验收
1)设备验收时，应由建设、监理和施工方共同参加，并详细作好记录。
2)检查包装箱外观有无损坏，清点零部件是否齐全；各部件名称、规格均应与装箱单相符；检查各部件有无缺损，表面有无损坏和锈蚀。
3)油漆外观要完整均匀，颜色一致，不得有明显刷痕、堆积等缺陷，漆膜物理机械性能应符合国家标准的要求。
4)所有零部件必须经检验合格；配套件、外购件必须有合格证书；随机带备品备件应完好；有关技术文件、资料应齐全。
(三)、设备的就位、找正、找平
1)根据施工图，定出水泵的中心线，确定泵体的安装位置，并在建筑物里标示出来。
2)泵体和主电动机下安装在基础上必须垫稳、垫实。 泵轴向水平度必须不得超过0.5/1000；
3)灌浆处基础应成麻面，以保证灌浆质量。预留孔灌浆前 ，灌浆处应清洗洁净，灌浆宜采用细碎石混凝土和其他灌浆料，其强度应比基础或地坪的强度高一级，灌浆时应捣实，并不应使地脚螺栓倾斜和影响设备的安装精度。当灌浆层与设备底座底面接触时，宜采用无收缩混凝土或水泥砂浆。灌浆层厚度不应小于25mm。 设备安装前，二次灌浆处的混凝土基础应剁成麻面，垫铁应与基础面接触良好。捣固密实。严防二次灌浆造成基础螺栓歪斜。
4)地脚螺栓安装应符合 MT5010-95 要求。 基础螺栓安装前要清除油、污。基础螺栓应在混凝土强度达到75％后拧紧。基础螺栓相关部位接触良好，不碰孔底、孔壁。
5)垫铁组的位置和数量规格及安放必须符合MT5010-95规定。在基础上放置垫铁的位置应铲平，使垫铁与基础之间基础良好。每一垫铁组应尽量减少垫铁的块数（不宜超过五块），每组垫铁一般不超过三层(斜垫铁每对为一层)。除机座下有指定垫铁位置外，轴承下、基础螺栓两侧应设置垫铁。在能放稳和不影响灌浆的情况下，垫铁应尽量靠近基础螺栓。相邻两垫铁组间的距离宜为500～1000mm。 应将各垫铁相互用定位焊焊牢，重要设备垫铁每段焊长不小于20mm，焊接间距不大于40mm。垫铁必须垫稳、垫实。所安装部件找平后垫铁露出底座底面边缘：平垫铁为10～30㎜，斜垫铁为10～50mm。

(五)试运行
1、泵在设计符合下连续运转2h后必须符合下列规定：
滑动轴承温度70℃
滚动轴承温度80℃
2、基础及各部件连接用紧固件不应有松动现象。
交底人：
年 月 日
接受人：
年 月 日

工程材料/设备/构配件进场报验表
工程名称：中央水泵房设备安装 编号：
致：山西省煤炭建设监理有限公司游仙山项目监理部（监理部）：
现报上于 年 月 日进场的拟用于 中央水泵房 工程的工程材料/设备/构配件如下表。经自检，该批物资符合设计、规范及合约要求，请贵方审核，并准予进场使用。
序号
材料/设备/构配件名称
材料/设备/构配件规格
单位
数量
使用部位
复试记录

附件：1. □ 出厂合格证 2. □厂家质量检验报告 3. □厂家质量保证书

承包人：（全称及盖章）

项目经理：（签名） 日期： 年 月 日
监理部意见：
□同意进场使用 □补报资料，理由附后
□重新检验，理由附后 □退场，理由附后
专业监理工程师（签名）：
日期： 年 月 日
总监理工程师（签名）：
监理部（全称及盖章）：
日期： 年 月 日

施 工 记 录

工程名称： 中央水泵房设备安装
施工单位：江苏省矿业工程建设集团有限公司

目 录
序号
资料编号
资 料 名 称
页 数
备 注
1
质管No.1
施工日志

2
质管No.2
设备开箱检查记录

3
质管No.3
隐蔽工程检查验收记录

4
质管No.4
设备基础检查记录

5
质管No.5
二次灌浆记录

6

7

8

9

10

11

12

13

14

15

16

17

18

19

开 箱 检 查 记 录
年 月 日 编号：
单位工程名称
中央水泵房设备安装
建设单位
山西高旺达
煤业有限公司
分部、分项工程名称

施工单位
江苏省矿业工程建设
集团有限公司

设
备
检
查
情
况
1、包装情况
2、设备外观
3、随机备件
4、其它

技
术
文
件
检
查
情
况

1、装箱单 份 张
2、合格证 份 张
3、说明书 份 张
4、设备图 份 张
5、其它

备

注

施工单位：

年 月 日
建设单位：

年 月 日
监理单位：

年 月 日

施 工 日 志

工程名称： 中央水泵房设备安装
施工单位：江苏省矿业工程建设集团有限公司

隐蔽工程检查验收记录
年 月 日 编号：
工程名称
中央水泵房设备安装
单位工程

隐蔽部位及图号

检查时间

隐检内容：

检查意见：

复查意见：

施工单位：

年 月 日
建设单位：

年 月 日
监理单位：

年 月 日

设备基础检查记录
工程名称
中央水泵房设备安装
工程地点

施工单位
江苏省矿业工程建设集团有限公司
检查人员

检

查

记

录

二 次 灌 浆 记 录
年 月 日 编号：
单位工程名称
中央水泵房设备安装
施工单位
江苏省矿业工程建设集团有限公司
分部、分项工程名称

混凝土配比

试块试验报告

水泥标号

基
础
表
面
情
况

检
查
结
果

备

注

施工单位：

年 月 日
建设单位：

年 月 日
监理单位：

年 月 日

质 量 管 理 资 料

（二）

工程名称： 中央水泵房设备安装
施工单位： 江苏省矿业工程建设集团有限公司

目 录
序号
资料编号
资 料 名 称
份 数
备 注
1
质管No.①
单位工程质量评定资料

2
质管No.②
单位工程工期考核资料

3
质管No.③
分部、分项工程质量检验评定记录资料

4
质管No.④
工程测量记录

5
质管No.⑤
设备安装调试记录资料

6
质管No.⑥
备案资料

7

8

9

10

11

12

13

14

15

16

17

18

单位工程质量评定资料

工程名称： 中央水泵房设备安装
施工单位：江苏省矿业工程建设集团有限公司

目 录
序号
资料编号
资 料 名 称
份 数
备 注
1
质管No.1
质量保证资料核查表

2
质管No.2
单位工程观感质量评定表

3
质管No.3
单位工程质量综合评定表

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

质量保证资料核查表（电气设备）
单位工程名称：中央水泵房设备安装
序号
名称
份数
核查情况
1
单位工程开工报告

2
*施工图及图纸会审记录

3
*施工组织设计或施工技术措施

4
*班组施工记录

5
*隐蔽工程检查验收记录

6
单位工程质量事故及处理记录

7
设计变更及工程更改记录

8
单位工程竣工报告

9
材料（设备）代用单

10
原材料（设备）出厂合格证

11
随机技术文件

12
开箱检查及设备零部件清点记录

13
接地电阻测试记录

14
电气设备试验、调试、试运转记录

15

16

17

18

19

20

21

22

注：①合格证、试验单或记录单内容应整齐、准确、真实，抄件应注明原件存放单位，并有抄件人、抄件单位的签字和盖章；
②有“*”者为分项工程评定的质保资料，单位工程评定时应复查。

质量保证资料核查表（机械设备）
单位工程名称：中央水泵房设备安装
序号
名称
份数
核查情况
1
单位工程开工报告

2
*施工图及图纸会审记录

3
*施工组织设计或施工技术措施

4
*班组施工记录

5
*隐蔽工程检查验收记录

6
单位工程质量事故及处理记录

7
设计变更及工程更改记录

8
分项工程质量评定表

9
分部工程质量评定表

10
单位工程质量综合评定表

11
单位工程观感质量评定表

12
单位工程竣工报告

13
单位工程竣工验收证书

14
材料（设备）代用单

15
原材料（设备）出厂合格证

16
工程定位测量记录

17
设备基础复查记录

18
空、重载调试记录

19
二次灌浆强度试验记录

20
开箱检查及设备零部件清点记录

21
随机技术文件

22
电气设备试验、调试、试运转记录

注：①合格证、试验单或记录单内容应整齐、准确、真实，抄件应注明原件存放单位，并有抄件人、抄件单位的签字和盖章；
②有“*”者为分项工程评定的质保资料，单位工程评定时应复查。

单位工程观感质量评定表

工程名称：中央水泵房设备安装
序号
项目
要求
标准分
实得分
1
布置及卫生

布置符合设计要求，——清洁，无灰尘、杂物及油污
1

2
管线布置
美观、整齐，符合设计标准及要求
1

3
密封性能
油封密封完好、无渗漏，符合标准要求
1.5

4
照明
——照明灯具完好，布置符合设计及标准要求
1

5
设备
铭牌标志及零部件完整，表面无磕碰，损伤，符合标准及设计要求
2

6
试运转
运转正常，符合标准或技术文件要求
3.5

合计

工程负责人：

（公章）
技术负责人：

NO ②- ①-3
单位工程质量综合评定表
工程名称：中央水泵房设备安装
项次
项目
评定情况
1
分部工程质量评定汇总
共 分部

其中合格 分部

合格率 %
2
质量保证资料和评定
共核查 项

其中符合要求 项

经鉴定符合要求 项
3
观感评定
应得 分

实得 分

得分率 %
4
企业评定等级

工程负责人 （公章）

技术负责人

年 月 日
建设单位

（公章）
监理单位

（公章）
设计单位

（公章）
质量监督单位

（公章）

单位工程工期考核资料

工程名称： 中央水泵房设备安装
施工单位：江苏省矿业工程建设集团有限公司

目 录
序号
资料编号
资 料 名 称
份 数
备 注
1
质管No.1
安装工程施工承包合同

2
质管No.2
工程竣工验收报验表

3
质管No.3
单位工程竣工报告

4
质管No.4
单位工程竣工验收证书

5

6

7

8

9

10

11

12

13

14

15

16

17

18

安装工程施工承包合同

工程名称： 中央水泵房设备安装
施工单位：江苏省矿业工程建设集团有限公司

工程竣工验收报验表
工程名称：中央水泵房设备安装 编号：
致： 山西省煤炭建设监理有限公司游仙山项目监理部 ：
我方已按合同完成了 中央水泵房设备安装 工程，经自检合格，请予检查和验收。
附件：
□1、单位工程竣工报告
□2、单位工程竣工验收证书
承包人：（全称及盖章）

项目经理：（签名） 日 期： 年 月 日
监理部意见：
经预验收，该工程：
1. □符合 □不符合 我国现行法律、法规要求；
2. □符合 □不符合 我国现行工程建设标准；
3. □符合 □不符合 设计文件要求；
4. □符合 □不符合 施工合同要求。

综上所述，该工程预验收结论：
□优良 □合格 □不合格
可否组织正式验收： □可 □否

总监理工程师（签名）：
监理部（全称及盖章）：

日期： 年 月 日
建设单位/项目经理部意见：
经验收，该工程：
1. □符合 □不符合 我国现行法律、法规要求；
2. □符合 □不符合 我国现行工程建设标准；
3. □符合 □不符合 设计文件要求；
4. □符合 □不符合 施工合同要求。

综上所述，该工程验收结论：
□优良 □合格 □不合格

建设单位负责人/项目经理
（签名）：
建设单位/项目经理部
（全称及盖章）：

日期： 年 月 日
单位工程竣工报告
单位工程名称
中央水泵房设备
安装
工程地点
游仙山煤矿
建设单位
山西高旺达煤业有限公司

设计单位

竣工工程量

计划开工日期
年 月 日
实际开工日期
年 月 日
计划竣工日期
年 月 日
实际竣工日期
年 月 日
工期是否延期及延期原因：

竣工条件说明：

施工单位： （公章）

年 月 日

单位工程竣工验收证书
工程名称
中央水泵房设备安装
工程量

建筑结构

建筑地址
游仙山煤矿矿内
建设单位
高旺达煤业有限公司
施工单位
江苏省矿业工程建设集团有限公司
开工日期
年 月 日
竣工日期
年 月 日
工程内容及评定情况：
1、安装排水泵 MD155-30*6 3台
2、安装防爆电动机 YB2-315M-4 3台
3、安装无缝钢管 Φ180 （含管子道管路） 360米
4、安装托管梁、托座I11 6套
5、安装各种卡栏 48付
6、安装配水闸阀 Z40H-25 9个
7、安装止回阀 H41T-16 3个
8、加工、安装水仓操作平台 3套
9、安装真空泵 2台

验收意见：
参加验收人员：
建设单位：（公章）

项目负责人：

年 月 日
监理单位：（公章）

负责人：

年 月 日
施工单位：（公章）

工程负责人：

年 月 日

分部、分项工程质量检验评定记录资料

工程名称： 中央水泵房设备安装
施工单位：江苏省矿业工程建设集团有限公司

目 录
序号
资料编号
资 料 名 称
份 数
备 注
1
质管No.1
分部（子分部）工程质量检验评定汇总表

2
质管No.2
分部工程质量评定表

3
质管No.3
分项工程质量检验评定表

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

分部（子分部）工程质量检验评定汇总表

工程名称：中央水泵房设备安装
序号
分部工程名称
分项工程项数
评定情况
备注
合格项数
合格率（%）
1
机械安装

2
电气安装

3
管道安装

4

5

6

7

8

9

10

11

合计

评定等级

工程施工负责人：(签字)

年
