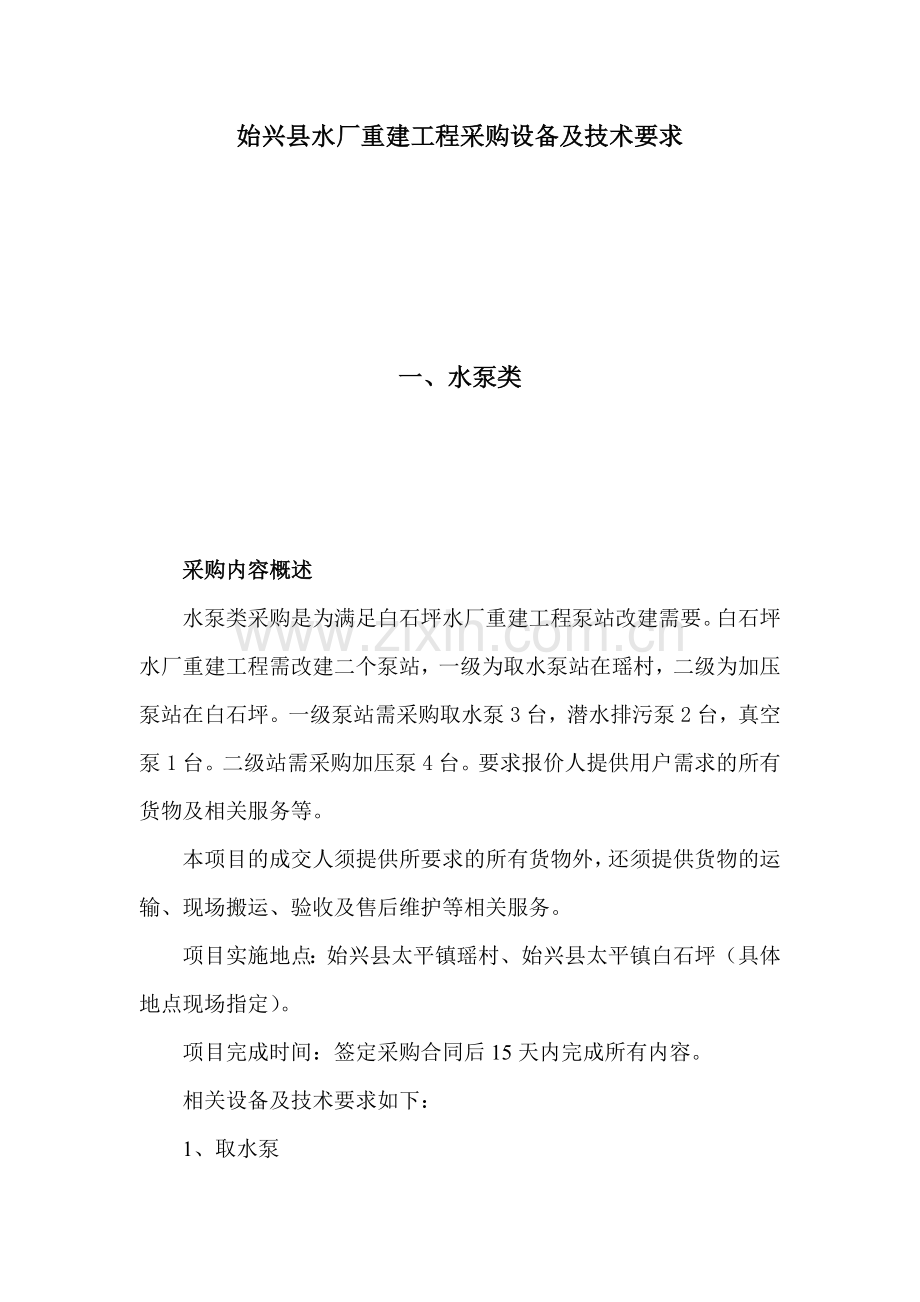

始兴县水厂重建工程采购设备及技术要求

一、 水泵类

采购内容概述
水泵类采购是为满足白石坪水厂重建工程泵站改建需要。白石坪水厂重建工程需改建二个泵站，一级为取水泵站在瑶村，二级为加压泵站在白石坪。一级泵站需采购取水泵3台，潜水排污泵2台，真空泵1台。二级站需采购加压泵4台。要求报价人提供用户需求的所有货物及相关服务等。
本项目的成交人须提供所要求的所有货物外，还须提供货物的运输、现场搬运、验收及售后维护等相关服务。
项目实施地点：始兴县太平镇瑶村、始兴县太平镇白石坪（具体地点现场指定）。
项目完成时间：签定采购合同后15天内完成所有内容。
相关设备及技术要求如下：
1、取水泵

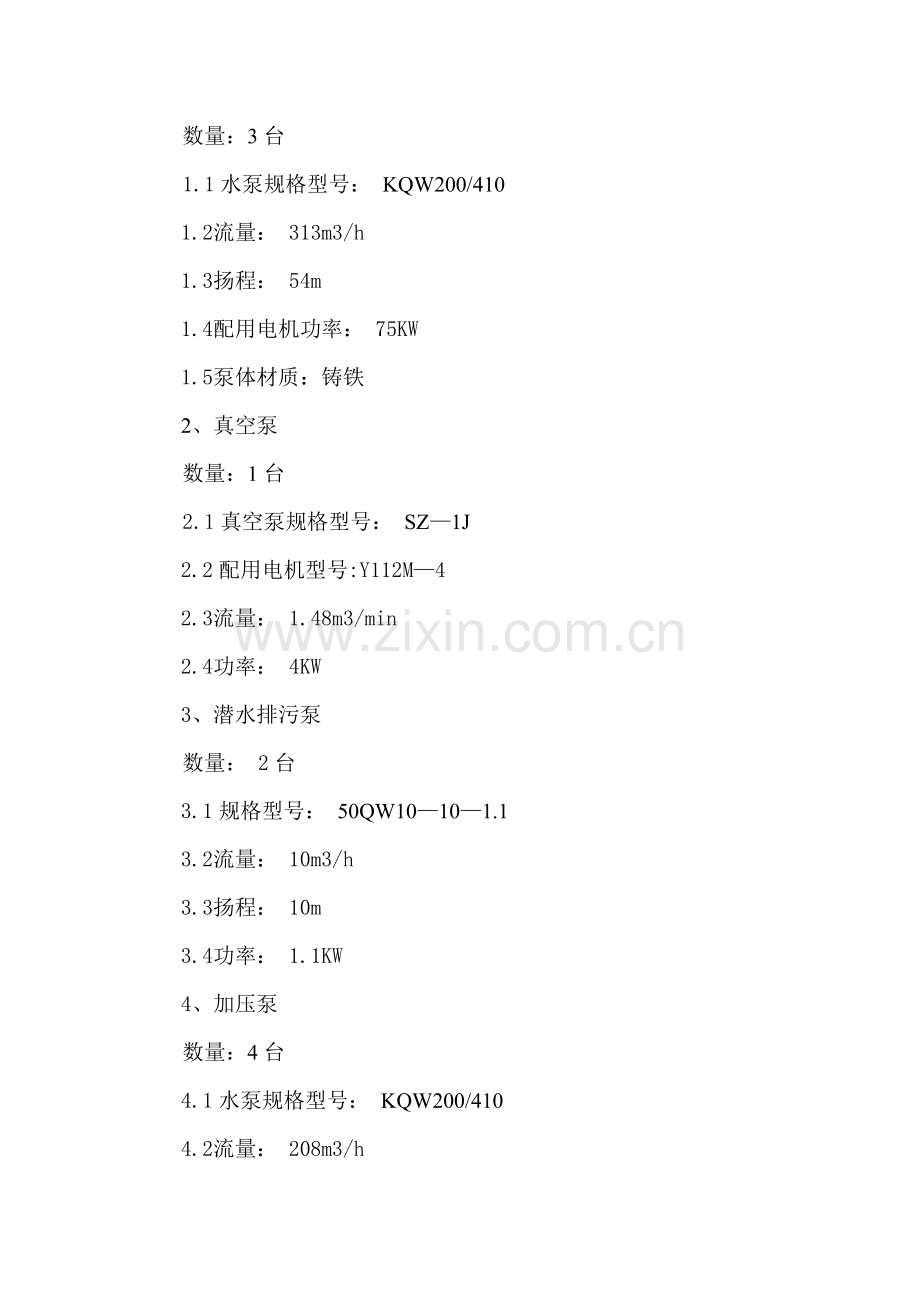

数量：3台
1.1水泵规格型号： KQW200/410
1.2流量： 313m3/h
1.3扬程： 54m
1.4配用电机功率： 75KW
1.5泵体材质：铸铁
2、真空泵
数量：1台
2.1真空泵规格型号： SZ—1J
2.2配用电机型号:Y112M—4
2.3流量： 1.48m3/min
2.4功率： 4KW
3、潜水排污泵
数量： 2台
3.1规格型号： 50QW10—10—1.1
3.2流量： 10m3/h
3.3扬程： 10m
3.4功率： 1.1KW
4、加压泵
数量：4台
4.1水泵规格型号： KQW200/410
4.2流量： 208m3/h

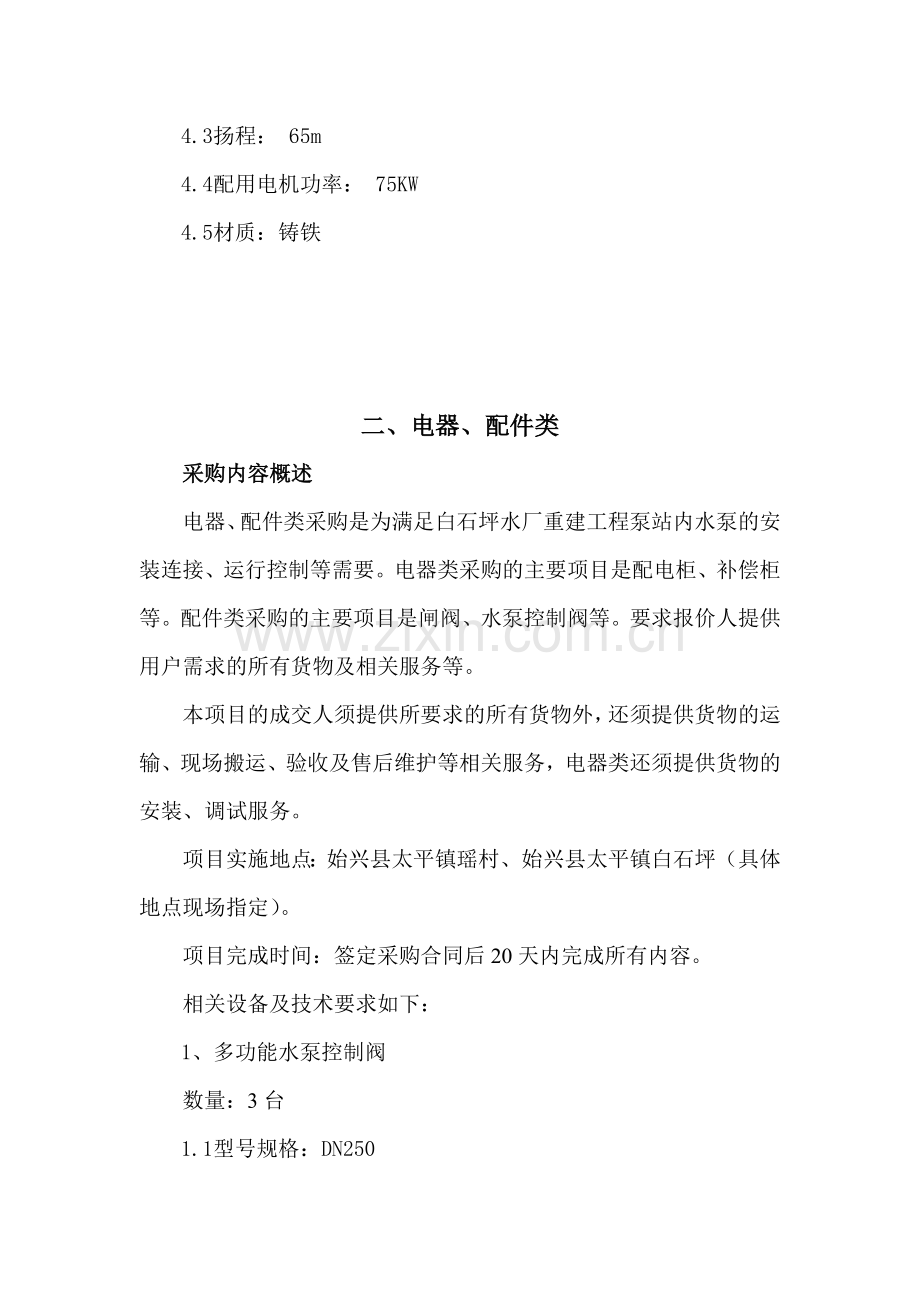

4.3扬程： 65m
4.4配用电机功率： 75KW
4.5材质：铸铁

二、电器、配件类
采购内容概述
电器、配件类采购是为满足白石坪水厂重建工程泵站内水泵的安装连接、运行控制等需要。电器类采购的主要项目是配电柜、补偿柜等。配件类采购的主要项目是闸阀、水泵控制阀等。要求报价人提供用户需求的所有货物及相关服务等。
本项目的成交人须提供所要求的所有货物外，还须提供货物的运输、现场搬运、验收及售后维护等相关服务，电器类还须提供货物的安装、调试服务。
项目实施地点：始兴县太平镇瑶村、始兴县太平镇白石坪（具体地点现场指定）。
项目完成时间：签定采购合同后20天内完成所有内容。
相关设备及技术要求如下：
1、多功能水泵控制阀
数量：3台
1.1型号规格：DN250
1.2技术要求：
1.2.1标称压力: PN1.0MPa
1.2.2最低动作压力: 0.05MPa
1.2.3开闭时间: 3—120S
1.2.4水锤峰值：小于和等于1.3倍水泵出水口额定压力。
1.2.5水泵最高反转速度：小于等于1.2倍水泵额定转速。
1.2.6膜片被劳弯曲：不得少于200万次无破损。
1.2.7阀门达到国家行业技术标准。
1.2.8阀门的壁厚和重量要有国家标准。
1.2.9阀门保质期：三年。
2、闸阀
数量：10台
2.1型号规格： DN250
2.2技术要求：
2.2.1标称压力: PN1.0MPa
2.2.2铜杆
2.2.3阀门质量达到国家行业技术标准。
2.2.4阀门保质期：三年。
3、低压进线开关柜
数量：1套
3.1型号:GGD
3.2技术要求：
3.2.1采用框架式断路器：NA1—2000/3P 630A。
3.2.2柜体尺寸：800mm（宽）×1000mm（深）×2260mm（高）。
3.2.3主要元器件采用正泰产品。
4、补偿电容柜
数量：1套
4.1型号:GGD
4.2技术要求：
4.2.1容量：150KVAR。
4.2.2柜体尺寸：800mm（宽）×1000mm（深）×2260mm（高）。
4.2.3自动补偿。
4.2.4主要元器件采用正泰产品。
5、动力柜
数量：1套
5.1型号:GGD
5.2技术要求：
5.2.1实现3路75KW电机控制
5.2.2预留1路10KW备用电源。
5.2.3柜体尺寸：800mm（宽）×1000mm（深）×2260mm（高）。
5.2.4电机采用星三角起动，两用一备，自动切换。
5.2.5主要元器件采用正泰产品。
6、柔性接头
数量：4个
6.1型号规格： DN200
6.2技术要求：
6.2.1标称压力: PN1.0MPa
6.2.2质量达到国家行业技术标准。
7、多功能水泵控制阀
数量：4台
7.1型号规格： DN200
7.2技术要求：
7.2.1标称压力: PN1.0MPa
7.2.2最低动作压力: 0.05MPa
7.2.3开闭时间: 3—120S
7.2.4水锤峰值：小于和等于1.3倍水泵出水口额定压力。
7.2.5水泵最高反转速度：小于等于1.2倍水泵额定转速。
7.2.6膜片被劳弯曲：不得少于200万次无破损。
7.2.7阀门达到国家行业技术标准。
7.2.8阀门的壁厚和重量要有国家标准。
7.2.9阀门保质期：三年。
8、闸阀
数量：4台
8.1型号规格： DN200
8.2技术要求：
8.2.1标称压力: PN1.0MPa
8.2.2铜杆
8.2.3阀门质量达到国家行业技术标准。
8.2.4阀门保质期：三年。
9、加压站改造低压进线开关柜
数量： 1套
9.1型号:GGD
9.2技术要求：
9.2.1采用原有柜体，尺寸：600（宽）×800（深）×2260MM（高）。
9.2.2更换框架式断路器：NA1—2000/3P 800A。
9.2.3主要元器件采用正泰产品。
10、加压站改造电容补偿电柜
数量： 1套
10.1型号:GGD
10.2技术要求：
10.2.1增加容量：320KVAR。
10.2.2采用原有柜体，尺寸：600（宽）×800（深）×2260mm（高）。
10.2.3自动补偿
10.2.4主要元器件采用正泰产品。
11、加压站增加动力电柜
数量： 2套
11.1型号:GGD
11.2技术要求：
11.2.1每柜实现2路75KW电机控制
11.2.2预留1路10KW备用电源。
11.2.3柜体尺寸：600mm（宽）×800mm（深）×2260mm（高）。
11.2.4具备手动/自动两种运行方式，自动运行采用变频起动，手动运行采用自藕降压起动。
11.2.5一次回路提供变频器起动接口，与原有ACS510 75KW变频器连接，实现变频起动、调节。
11.2.6二次回路提供PLC控制信号接口，与原有S7—200编程控制器连接，实现自动控制。
11.2.7增加1台75KW电抗器。
11.2.8主要元器件采用正泰产品。

三、水处理类
采购内容
白石坪水厂建厂时间早，当初兴建水厂时没有建任何水处理设施，不能满足现代城市的供水水质标准要求，要新建一套水处理设施，不仅造价高，建设时间也太长，白石坪水厂作为应急供水水厂，考虑采用成套净水处理系统。要求报价人提供用户需求的所有货物及相关服务等。
本项目的成交人须提供所要求的所有货物外，还须提供货物的运输、现场搬运、安装、调试、验收及售后维护等相关服务。
项目实施地点：始兴县太平镇白石坪（具体地点现场指定）。
项目完成时间：签定采购合同后30天内完成所有内容。
对净水处理系统设备要求如下：
1）、产水用途：生活饮用水
2）、系统水处理能力：按每套水处理系统水处理量为150 m3/h ，4套系统并联运行，总处理水量为Q=150m3/h×4=600 m3/h。
系统配置：絮凝剂加药装置、混凝剂加药装置、一体化净水器装置、全自动二氧化氯发生器消毒加药装置等。
3）、供水方式：24小时连续供水(反洗时间除外)。
1、设计依据：
1）、原水水源：河水
2）、原水温度：1～35℃
3）、设计水质指标
浊度≤100 mg/L ，下雨天有时会≥1000 mg/L。
色度≤100度，下雨天有时会≥1000度。
4）、PH=7.79(初步检验)。
净化水处理出厂水水质： 达到《国家生活饮用水卫生标准》
GB5749-2006中的下列标准
序号
检测项目
《国家生活饮用水卫生标准》
单位
1
色
≤3
度
2
浑浊度
≤3
度
3
臭和味
不得有异臭异味
/
4
肉眼可见物
不得含有
/
5
PH值
6.5-8.5
/
6
总大肠杆菌
不得检出
/
7
耐热大肠杆菌群
不得检出
/
8
菌落总数
≤45
CFU/mL
2、系统对外界的要求：
1）、供水：河水
设计流量150m3/h×4套。
2）、供电：采购人将动力线送至用电设备，
供电电源：380V/50HZ/三相五线制。
3）、药品：调试过程中所用消耗品由采购人提供，
药品名称：混凝剂，消毒剂
4）、废水：排至设备附近沟道中，由采购人负责送至附近排水沟。
3、设计总则
3.1报价人保证在本项目中，提供全新设备，技术成熟，完
全满足用户需求书中的各项要求，并能在不低于额定值的工作情况下，系统能安全、可靠、长期运行。
3.2本方案提出的是最低限度的技术要求，并未对一切技术
细节作出规定，也未充分引述有关标准和规范的条文，报价人应提供符合本方案和有关工业标准的优质产品。
3.3本方案所使用的标准如遇与报价人所执行的标准发生矛
盾时，按较高标准执行。
4、技术要求
4.1 规定和标准
4.1.1 设备制造应符合下列标准：
1)、JB2932-86《水处理设备制造技术条件》
2)、JB2536-80《水处理设备油漆包装技术条件》
4.2设计技术要求
4.2.1工艺设备
4.2.1.1所有带压设备上部应设空气排放阀。
4.2.1.2所有设备及本体管道在出厂前应完成二道底漆和设备的面漆。
4.2.1.3所有内部管路应采用法兰与本体连接，并考虑检修与部件更换便利条件，内部部件的材质均应符合规定要求，紧固件等部件材质应与管件材质相当。
4.2.1.4 内部管件应固定及加固，保证能承受水流冲击。
4.2.1.5 人孔应方便检修人员进出，方便设备检修和部件更换。人孔应配有人孔盖、垫圈、螺栓、螺母和起吊杆等全套部件。
4.2.1.6 应确保设备内部进水、进气和集水、集气装置的布水布气均匀，不得有偏流现象。
4.2.1.7 所有容器内部装置、管件、部件等应在发货前在容器内安装固定好，防止遗漏零件以及在运输过程中损坏或丢失。
5、水处理工艺流程
5.1结合有关的具体情况，本净化水处理方案按最大原水浊
度为500度进行设计，出水水质达到《国家生活饮用水卫生标准》GB5749-2006中的下列标准

序号
检测项目
《国家生活饮用水卫生标准》
单位
1
色
≤3
度
2
浑浊度
≤3
度
3
臭和味
不得有异臭异味
/
4
肉眼可见物
不得含有
/
5
PH值
6.5-8.5
/
6
总大肠杆菌
不得检出
/
7
耐热大肠杆菌群
不得检出
/
8
菌落总数
≤45
CFU/mL

5.2水处理工艺流程设计
5.2.1工艺流程选择
由于原水水质为河水，考虑雨季及洪水季节等恶劣水质情况下，水质会发生严重的变化，原水的浊度至少几十度以上，多则上百度、几百度等，选择机械过滤器单一工艺较难适应水质变化，该类组合工艺的进水水质要求在15度以下处理效果较好，很难满足特殊情况下的用水要求。据此，要求选择能够满足浊度500度以下的净水处理设备工艺，确保优质供水。
混凝剂投加装置
5.2.2工艺流程图：

管道混合器
高效反应沉淀器
无能耗过滤器

原

水

清水池

消毒剂投加装置
絮凝剂投加装置

注：1、利用原有1000 m3清水池。
2、一级泵压力可满足水处理要求，不需增压泵。
3、供方提供平面图 。
6、设备清单

序号
名 称
规 格
单位
数量
备注
（1）
（2）
（3）
（4）
（5）
（6）
1
管道混合器
RSJH—400
台
2

2
絮凝剂投加装置
RSJY—A—4
套
1

含：（1）计量泵
Q=329L，H=5bar,N=1.1KW
台
1

（2）储药箱
V=2m3
台
2

（3）搅拌槽
φ2000×1600mm
台
1

（4）搅拌器
RS—1000/1.1KW
台
1

3
混凝剂投加装置
RSJY—B—4
套
1

含：（1）计量泵
Q=329L，H=5bar,N=1.1KW
台
1

（2）储药箱
V=2m3
台
2

（3）搅拌槽
φ2000×1600mm
台
1

（4）搅拌器
RS—25/1.1KW
台
1

4
高效斜管反应沉淀器
RSFC—80 Q=80/T
套
8

5
无耗能全自动过滤器
RSWF—160 Q=160T/H
套
4

6
全自动二氧化氯发生器
1000g/h
套
1

7
石英砂
级配, φ0.5—4 mm
吨
109

8
液位控制器
配套
套
2

9
控制电柜
配套
套
1

10
系统控制阀门组件
配套
项
1

注：报价含安装、调试、培训、运输、税、等一切费用。

7、主要设备技术参数
7.1、RSJH—400管道混合器：
规格： DN400
处理水量 600-650 m3/h
进水水压: ≥0.05MPa≤1MPa
流速: 0.6-2.0
水头损失(m水柱): 约为0.5-1.8m
结构形式： 内螺旋叶片
7.２、RSJY—B—4混凝剂投加装置
7.２.1计量泵
泵头材质： PVC
投加药量： 329升/时
投加压力： 5bar
功率： 1.1KW
7.２.2储药箱：
规格: φ1330×1620mm
容积： 2m3
材质： PE
7.２.3搞拌电机
型号： RS—25/1.1KW
速比： 1:17
转速： 80-120r/min
功率: 1.1KW
7.２.4搞拌槽
规格: φ2000×1600mm
材质： 钢制卫生级材质
7.3、RSJY—A—4絮凝剂投加装置
7.3.1计量泵
泵头材质： PVC
投加药量： 329升/时
投加压力： 5bar
功率： 1.1KW
7.3.2储药箱：
规格: φ1330×1620mm
容积： 2m3
材质： PE
7.3.3搞拌电机
型号： RS—1000/1.1KW
速比： 1:17
转速： 80-120r/min
功率: 1.1KW
7.3.4搞拌槽
规格: φ2000×1600mm
材质： 钢制卫生级材质
7.4、高效斜管反应沉淀器：
型号： RSFC—80
处理水量： 80m3/h
规格： φ3300×6600mm
材质： 钢制卫生级材质
7.5、无能耗全自动过滤器：
型号： RSWF—160
处理水量： 160m3/h
规格： φ3200×6300mm
材质： 钢制卫生级材质
7.6、全自动二氧化氯发生器：
产氯量： 1000g/h
运行所需压力： 0.15MPa
加药口： DN25
7.7、石英砂：
规格型号： 级配
砂粒大小： φ0.5—4mm
材质： Soi2
7.8、液位控制器：
规格型号： 配套
输出信号： 4—20mA
工作电压： 24V DC
7.9、控制电柜：
规格型号： 配套
控制方式： 手动控制
7.10、系统控制阀门：
规格型号： DN150
标称压力： PN1.0MPa
杆体： 铜杆
技术标准： 国家行业技术标准
保质期： 三年
