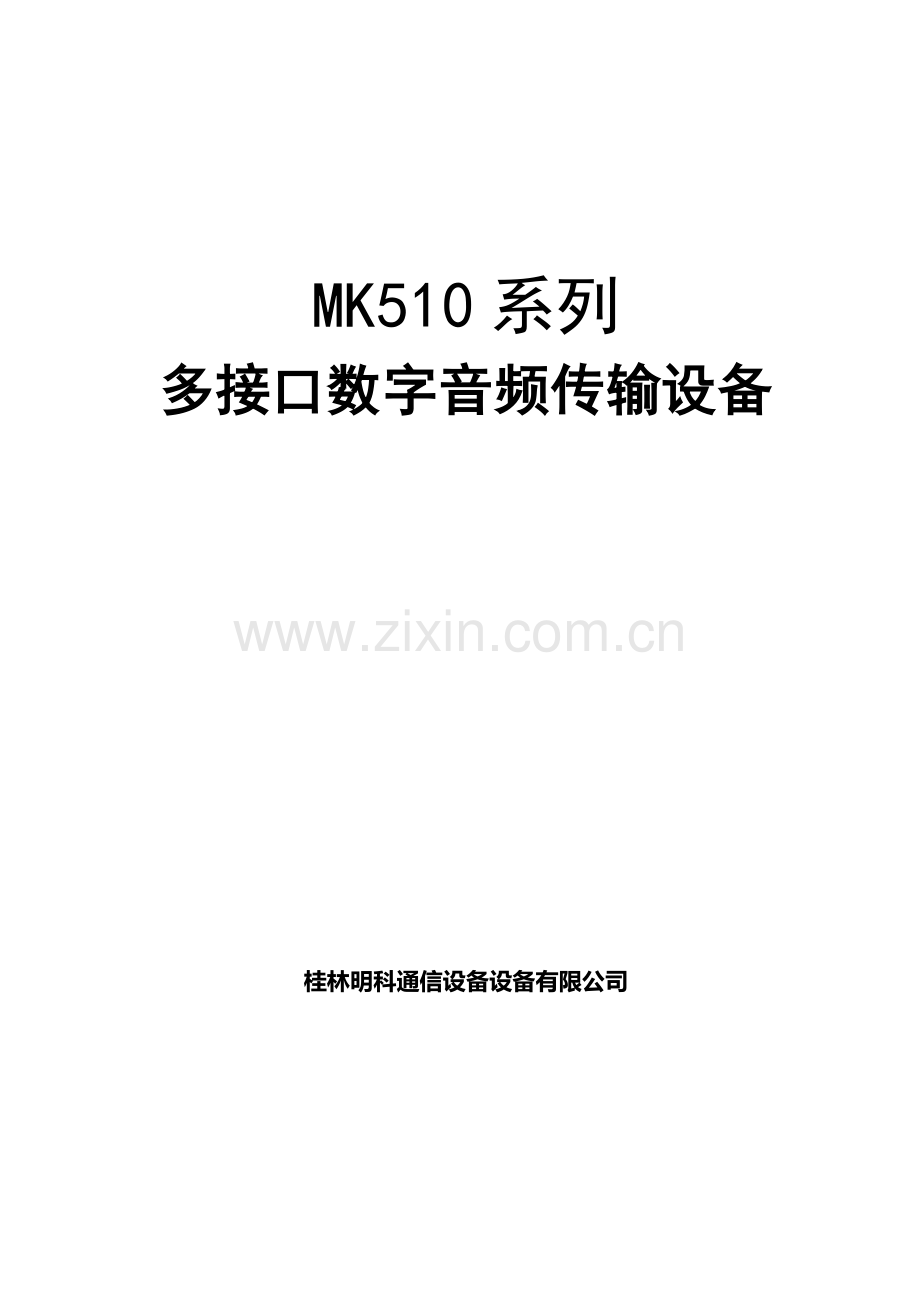

MK510系列
多接口数字音频传输设备

桂林明科通信设备设备有限公司目录

1、产品概述

桂林明科通信设备有限公司位于桂林市国家高新技术产业开发区内。本着“善待尊重员工，诚实服务客户”的原则，历经二十余年的稳步积累发展，产品已在国内广播电视系统，军队国防建设，通信行业占有重要的一席之地。市场占有率每年高速递增，欧盟发达国家出口销售额稳步增长。
作为技术密集型生产企业，旗下如数字电视前端设备，数字微波传输覆盖设备，广播电台传输设备，射频模块，多接口一纤通光收发设备，广播电视载波电平监测设备等已形成完整系列，并具备完全自主知识产权。
公司愿与每一位员工同步成长，与业界朋友合作互赢，一如既往为客户提供周到、完善的服务。

MK510系列数字音频传输设备是桂林明科通信设备有限公司为适应广播数字化传输发展的需要，自主研发生产出的专用于传输广播节目的数字传输设备。设备具备丰富的输入/输出接口，内置的模块可对4路立体声模拟音频信号进行数字编码，同时支持四路AES/EBU输入。并可根据客户的需求进行接口定制。
设备输出接口具备多样化，射频输出口与微波传输设备相连，光口接入光纤传输，E1口则接入通信标准系统。
产品已在国内地市级电台、省级电台广泛使用。配合PDH/SDH微波或者相应的光收发设备，即可实现广播级音源的远距离传输。
2、特点
l 使用FPGA、数字编解码和时钟恢复技术，集成度高、稳定性性高。
l 使用先进的数字处理、时钟恢复、数字编解码芯片，其性能指标更好。
l 面板有LED灯实时指示信号的工作状态。
l 利用SDH/PDH的E1接口与微波的射频通道，实现点对点地传输音频信号源。
l 配合E1接口分配器，可以实现一发多收的广播式传输音频信号源。
l 适用于省、市、县、乡级地区组网，实现超长距离传输音频信号源。

3、产品描述

3.1 MK510-1音频传输设备（微波传输）
3.1.1 系统组成
编码器输入接口为模拟音频输入、AES/EBU输入，输出为中频IF信号。音频解码器对应为中频IF信号输入，模拟音频，AES/EBU输出。

编码器面板图

前面板示意图

后面板示意图

解码器面板图
前面板示意图

后面板示意图
技术指标
主 要 技 术 指 标
传输通道
标准： 4路立体声， 4路AES音频
频率响应
20－20000 Hz±0.5 dB
动态范围
92 dB
输入电平
＋18dBm （最大）
串音衰减
≥ 92dB
总谐波失真
≤ 0.08%
通道电平差
≤ 0.2 dB
通道相位差
≤0.2°( 20 Hz －20KHz )
AES/EBU采样频率
48K
加权信噪比≥90dB
接 口 参 数
模拟音频连接方式
非平衡
AES/EBU连接方式
小卡侬头，110Ω平
RF接口
滚降系数
0.15
电平输出范围
-33dBm ～ -3dBm（±2dBm）,-23dBm ~ +7dBm（可选）
内码编码率
1/2 2/3 3/4 5/6 7/8
码流速率
1/2：1.8Mbits~41.5Mbits
2/3：2.45Mbits~55.5Mbits
3/4：2.75Mbits~62.3Mbits
5/6：3Mbits~70Mbits
7/8：3.2Mbits~73Mbits

3.2 MK510-2音频传输设备（光纤传输）
3.2.1 系统组成
编码器输入接口为模拟音频输入、AES/EBU输入，输出接光纤。音频解码器对应为光纤信号输入，模拟音频，AES/EBU输出。

编码器面板图

前面板示意图

后面板示意图

编码器面板图
前面板示意图

后面板示意图

技术指标
主 要 技 术 指 标
传输通道
标准： 4路立体声， 4路AES音频
频率响应
20－20000 Hz±0.5 dB
动态范围
92 dB
输入电平
＋18dBm （最大）
串音衰减
≥ 92dB
总谐波失真
≤ 0.08%
通道电平差
≤ 0.2 dB
通道相位差
≤0.2°( 20 Hz －20KHz )
AES/EBU采样频率
48K
加权信噪比≥90dB
接 口 参 数
模拟音频连接方式
非平衡
AES/EBU连接方式
小卡侬头，110Ω平
光输入(出)接口
工作波长
收发1310nm/1550nm
线缆传输类型
单模光纤，多模可选
接收灵敏度
-26dBm (-30dBm for 80km)
码流速率
1/2：1.8Mbits~41.5Mbits
发射机光输出功率
> -8dB
反射损失
> 14dB
抖动
< 0.2UI
光纤数量
1，2路可选
光纤连接器
FC/PC （SC/PC 可选）

3.3 MK510-3音频传输设备（E1传输）
3.3.1 系统组成
编码器输入接口为模拟音频输入、AES/EBU输入，输出为E1信号。音频解码器对应为E1信号输入，模拟音频，AES/EBU输出。

编码器面板图

前面板示意图

后面板示意图

编码器面板图
前面板示意图

后面板示意图

技术指标

主 要 技 术 指 标
传输通道
标准：1-4路立体声，1-4路AES音频
频率响应
20－20000 Hz±0.5 dB
动态范围
92 dB
输入电平
＋18dBm （最大）
串音衰减
≥ 92dB
总谐波失真
≤ 0.08%
通道电平差
≤ 0.2 dB
通道相位差
≤0.2°( 20 Hz －20KHz )
AES/EBU采样频率
48K
加权信噪比≥90dB
接 口 参 数
模拟音频连接方式
非平衡
AES/EBU连接方式
小卡侬头，110Ω平
E1接口
E1接口
BNC，75Ω，非平衡
E1传输速率
2.048 Mb/s±50ppm
E1接口规范
符合ITU G.703
E1抖动容限
符合ITU G.823
供电电源
交流220 V 50 Hz

4、常规特性

1． 物理结构
1RU机箱（19〞）
48.3×38.0×4.4cm
重量：3.5kg

2． 电源
交流(AC)：90～260V；频率47～63Hz
