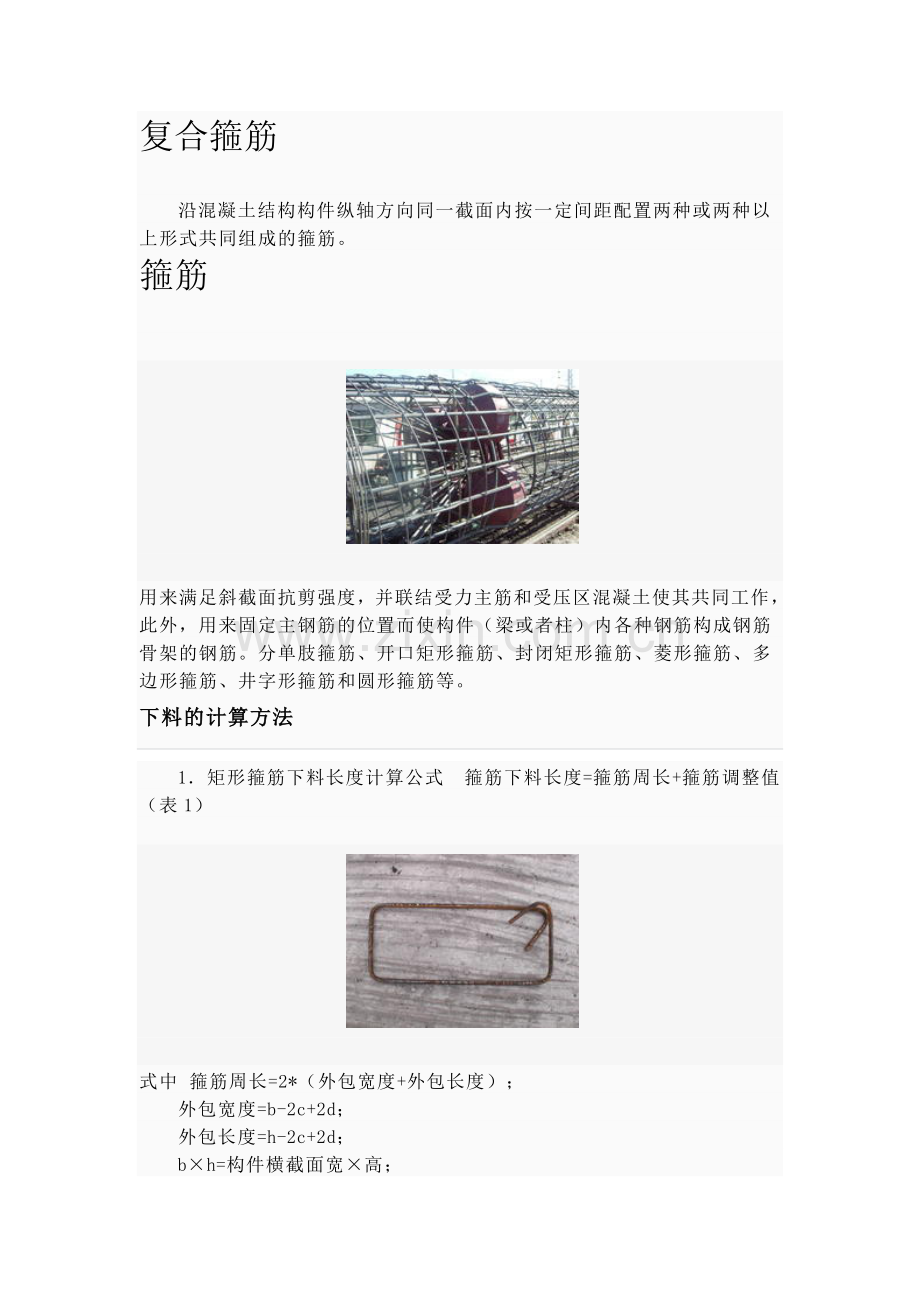

复合箍筋
沿混凝土结构构件纵轴方向同一截面内按一定间距配置两种或两种以上形式共同组成的箍筋。
箍筋
用来满足斜截面抗剪强度,并联结受力主筋和受压区混凝土使其共同工作,此外,用来固定主钢筋的位置而使构件(梁或者柱)内各种钢筋构成钢筋骨架的钢筋。分单肢箍筋、开口矩形箍筋、封闭矩形箍筋、菱形箍筋、多边形箍筋、井字形箍筋和圆形箍筋等。
下料的计算方法
1.矩形箍筋下料长度计算公式 箍筋下料长度=箍筋周长+箍筋调整值(表1)
式中 箍筋周长=2*(外包宽度+外包长度);
外包宽度=b-2c+2d;
外包长度=h-2c+2d;
b×h=构件横截面宽×高;
c——纵向钢筋的保护层厚度;
d——箍筋直径。

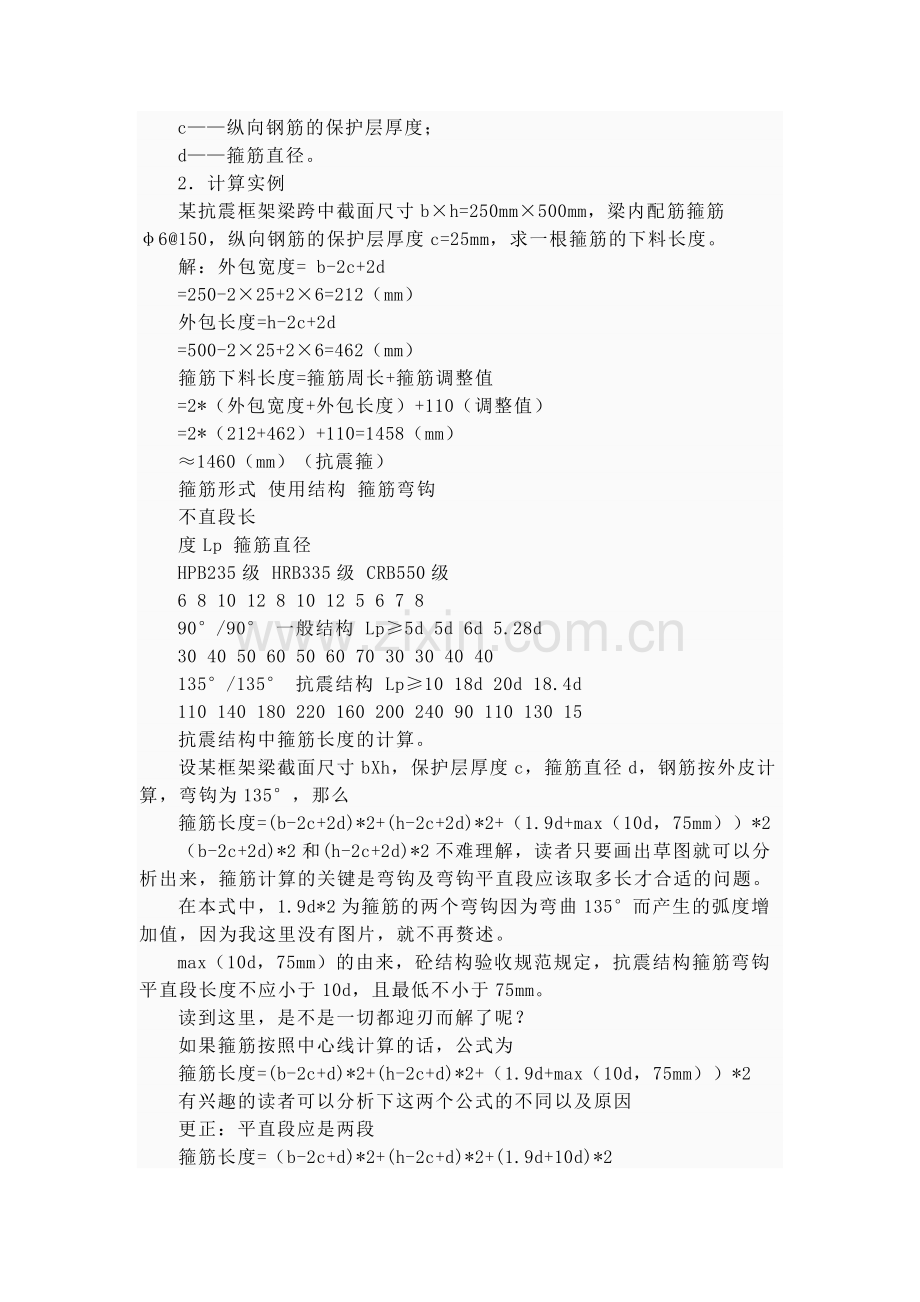

2.计算实例
某抗震框架梁跨中截面尺寸b×h=250mm×500mm,梁内配筋箍筋φ6@150,纵向钢筋的保护层厚度c=25mm,求一根箍筋的下料长度。
解:外包宽度= b-2c+2d
=250-2×25+2×6=212(mm)
外包长度=h-2c+2d
=500-2×25+2×6=462(mm)
箍筋下料长度=箍筋周长+箍筋调整值
=2*(外包宽度+外包长度)+110(调整值)
=2*(212+462)+110=1458(mm)
≈1460(mm)(抗震箍)
箍筋形式 使用结构 箍筋弯钩
不直段长
度Lp 箍筋直径
HPB235级 HRB335级 CRB550级
6 8 10 12 8 10 12 5 6 7 8
90°/90° 一般结构 Lp≥5d 5d 6d 5.28d
30 40 50 60 50 60 70 30 30 40 40
135°/135° 抗震结构 Lp≥10 18d 20d 18.4d
110 140 180 220 160 200 240 90 110 130 15
抗震结构中箍筋长度的计算。
设某框架梁截面尺寸bXh,保护层厚度c,箍筋直径d,钢筋按外皮计算,弯钩为135°,那么
箍筋长度=(b-2c+2d)*2+(h-2c+2d)*2+(1.9d+max(10d,75mm))*2
(b-2c+2d)*2和(h-2c+2d)*2不难理解,读者只要画出草图就可以分析出来,箍筋计算的关键是弯钩及弯钩平直段应该取多长才合适的问题。
在本式中,1.9d*2为箍筋的两个弯钩因为弯曲135°而产生的弧度增加值,因为我这里没有图片,就不再赘述。
max(10d,75mm)的由来,砼结构验收规范规定,抗震结构箍筋弯钩平直段长度不应小于10d,且最低不小于75mm。
读到这里,是不是一切都迎刃而解了呢?
如果箍筋按照中心线计算的话,公式为
箍筋长度=(b-2c+d)*2+(h-2c+d)*2+(1.9d+max(10d,75mm))*2
有兴趣的读者可以分析下这两个公式的不同以及原因
更正:平直段应是两段
箍筋长度=(b-2c+d)*2+(h-2c+d)*2+(1.9d+10d)*2
箍筋肢数
箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。(如图)
小截面梁因宽度较小,相应产生的梁内剪力较小,采用单肢箍即可,类似于一个S钩。
像一般的单个封闭箍筋,在高度方向就有两根钢筋,属于双肢箍。
再如,截面宽较大的同一截面采用两个封闭箍并相互错开高度方向就有四根钢筋,属于四肢箍。
以此类推。
1、螺旋箍筋计算方法:在圆柱形构件(如图形柱、管柱、灌注桩等)中,螺旋箍筋沿主筋圆周表面缠绕,其每米钢筋骨架长的螺旋箍筋长度,可按下式计算:
l=2000лa/p×[1-e2/4-3/64(e2)^2 –5/256(e2)^3]
其中 a=√(p^2+4D^2)/4
e2=(4a^2-D^2)/( 4a^2)
式中 l——每1m钢筋骨架长的螺旋箍筋长度(㎜);
p——螺距(㎜);
л——圆周率,取3.1416;
D——螺旋线的缠绕直径;采用箍筋的中心距,即主筋外皮距离加上一个箍筋直径(㎜)。
公式中括号内最后一项5/256(e^2)^3数值很小,一般在计算时略去。
2、螺旋箍筋简易计算方法
方法一,螺旋箍筋长度亦可按以下简化公式计算:
l=1000/p×√(лD)^2+p^2+лd/2
式中 d——螺旋箍筋的直径;
其他符号意义同前。
方法二,对于箍筋间距要求不大严格的构件,或当p与D的比值较小 (p/d<0.5)时,箍筋长度也可以按下面近似公式计算:
l=n√p^2+(лD)^2
式中 n——螺旋圈数;
其他符号意义同前。“ ^ ”表示次方的意识。
我们一般都用简易方法一计算
