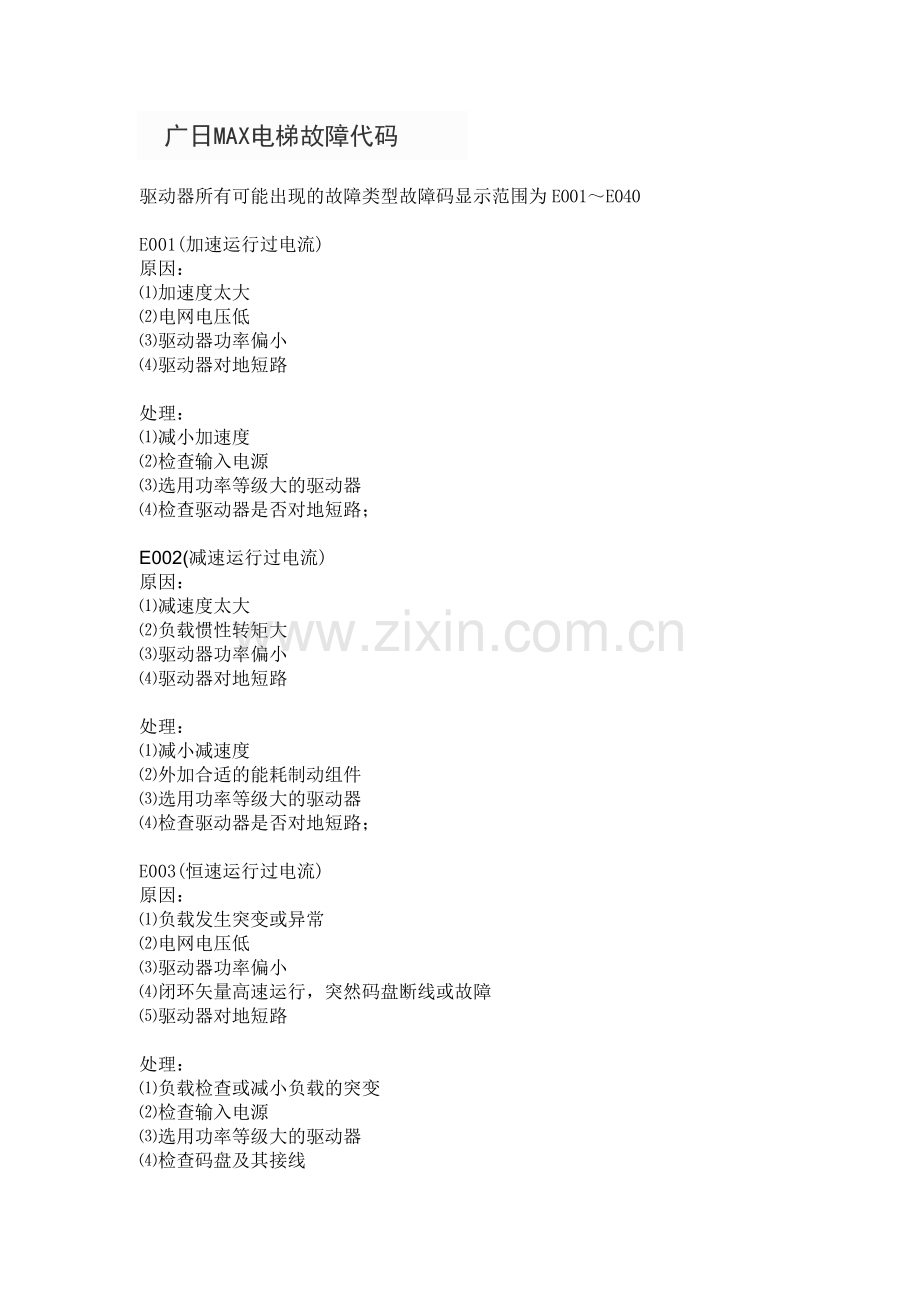

 广​日​M​A​X​电​梯​故​障​代​码

驱动器所有可能出现的故障类型故障码显示范围为E001～E040

E001(加速运行过电流)
原因：
⑴加速度太大
⑵电网电压低
⑶驱动器功率偏小
⑷驱动器对地短路

处理：
⑴减小加速度
⑵检查输入电源
⑶选用功率等级大的驱动器
⑷检查驱动器是否对地短路；

E002(减速运行过电流)
原因：
⑴减速度太大
⑵负载惯性转矩大
⑶驱动器功率偏小
⑷驱动器对地短路

处理：
⑴减小减速度
⑵外加合适的能耗制动组件
⑶选用功率等级大的驱动器
⑷检查驱动器是否对地短路；

E003(恒速运行过电流)
原因：
⑴负载发生突变或异常
⑵电网电压低
⑶驱动器功率偏小
⑷闭环矢量高速运行，突然码盘断线或故障
⑸驱动器对地短路

处理：
⑴负载检查或减小负载的突变
⑵检查输入电源
⑶选用功率等级大的驱动器
⑷检查码盘及其接线
⑸检查驱动器是否对地短路；
E004(加速运行过电压)
原因：
⑴输入电压异常
⑵瞬停发生时，再启动尚在旋转的电机

处理：
⑴检查输入电源
⑵避免停机再启动；

E005(减速运行过电压)
原因：
⑴减速度太大
⑵负载惯量大
⑶输入电压异常

处理：
⑴减小减速度
⑵增大能耗制动组件；

E006(恒速运行过电压)
原因：
⑴输入电压发生了异常变动
⑵负载惯量大
处理：
⑴安装输入电抗器
⑵外加合适的能耗制动组件
⑶检查输入电源；
E007(控制电源过电压)
原因：
⑴输入电压异常
⑵驱动器机型设置错误
处理：
⑴检查输入电源
⑵重新设置机型或寻求服务；

E008(输入侧缺相)

原因：
输入R，S，T有 缺 相

处理：
⑴检查输入电压
⑵检查安装配线；

E009(输出侧缺相)
原因：U，V，W缺相输出(或负载三相严重不对称)

处理：
检查输出配线；
E010(功率模块故障)
原因：
⑴驱动器瞬间过流
⑵输出三相有相间或接地短路
⑶风道堵塞或风扇损坏
⑷环境温度过高
⑸控制板连线或插件松动
⑹辅助电源损坏，驱动电压欠压
⑺功率模块桥臂直通
⑻控制板异常
处理：
⑴参见过流对策
⑵重新配线
⑶疏通风道或更换风扇
⑷降低环境温度
⑸检查并重新连接
⑹寻求服务；

E011(功率模块散热器过热)
原因：
⑴环境温度过高
⑵风道阻塞
⑶风扇损坏
⑷功率模块异常

处理：
⑴降低环境温度
⑵清理风道
⑶更换风扇
⑷寻求服务；

E013(驱动器过载)
原 因 ：
⑴加速太快
⑵瞬停时，再启动尚在旋转的电机
⑶电网电压过低
⑷负载过大
⑸闭环矢量控制，码盘反向，低速长期运行

处理：
⑴减小加速度
⑵避免停机再启动
⑶检查电网电压
⑷选择功率更大的驱动器
⑸调整码盘信号方向；

E014(电机过载)
原因：
⑴电网电压过低
⑵电机额定电流设置不正确
⑶电机堵转或负载突变过大
⑷闭环矢量控制，码盘反向，低速长期运行。
⑸选择的电机功率过小
处理：
⑴检查电网电压
⑵重新设置电机额定电流
⑶检查负载，调节转矩提升量
⑷调整码盘信号方向
⑸选择合适的电机；

E016(E2PROM读写故障)
原因：
⑴控制参数的读写发生错误
⑵E2PROM损坏

处理：
⑴按STOP/RESET键复位，寻求服务
⑵寻求服务；

E018(接触器未吸合)
原因：
⑴电网电压过低
⑵接触器损坏
⑶上电缓冲电阻损坏
⑷控制回路损坏
处理：
⑴检查电网电压
⑵更换主回路接触器或寻求服务
⑶更换缓冲电阻或寻求服务；

E019(电流检测电路故障)
原因：
⑴控制板连接器接触不良
⑵辅助电源损坏
⑶霍尔器件损坏
⑷放大电路异常
处理：
⑴检查连接器，重新插线
⑵寻求服务；
E020(CPU错 误 )
原因：
⑴干扰严重导致主控板DSP读写错误
⑵环境噪声导致控制板双CPU通信错误

处理：
⑴按STOP/RESET键复位或在电源输入侧外加电源滤波器
⑵按STOP/RESET键复位，寻求服务；

E023(键 盘E2PROM读写错误)
原因：
⑴ 键 盘上控制参数的读写发生错误
⑵E2PROM损坏

处理：
⑴按STOP/RESET键复位，寻求服务
⑵寻求服务

【 说 明 】此 故 障 为 键 盘 自 身 故 障，对 驱 动 器 性 能 毫 无 影 响，因 此 不 会 存 入 故 障 记 录，并 且 出
现故障后禁止进入菜单状态。

E024(调谐错误)
原因：
⑴电机容量与驱动器容量不匹配
⑵电机额定参数设置不当
⑶调谐出的参数与标准参数偏差过大
⑷调谐超时

处理：
⑴更换驱动器型号
⑵按电机铭牌设置额定参数
⑶使电机空载，重新辩识
⑷检查电机接线，参数设置；

E025(编码器故障)
原因：
⑴闭环矢量控制，码盘信号断线
⑵闭环矢量控制，码盘信号线接反

处理：
⑴检查码盘连线，重新接线。
⑵检查码盘接线重接线路，或者调整码盘方向功能参数；

E027(制动单元故障)
原因：
⑴制动线路故障或制动管损坏
⑵外接制动电阻阻值偏小

处理：
⑴检查制动单元，更换新制动管
⑵增大制动电阻；

E028(参数设定出错)
原因：
⑴电机额定参数设置错误
⑵电机容量与驱动器容量不匹配

处理：
⑴重新设置合理参数
⑵改为匹配电机；

E030(电梯超速)
原因：
⑴ PG脉冲数设置错误
⑵驱动器转矩不足

处理：
⑴检查PG脉冲数设置
⑵选择较大容量的驱动器；

E031(输入输出故障)
原因：运行中同时有2个运行模式输入

处理：
⑴检查配线
⑵检查电梯控制板的控制程序；

E032(不满足最低层运行条件)
原因：
⑴ 距离控制曲线速度设定值太大

处理：
⑴减小距离控制曲线速度设定值；

E033(自学习出错)
原因：
⑴自学习开始时下强迫减速开关不动作
⑵自学习时运行指令为下行
⑶自学习过程中层高脉冲溢出
⑷自学习开始时当前位置不在底层
⑸自学习运行时，PG＝0

处理：
⑴检查下强迫减速开关状态
⑵检查电梯控制板程序
⑶增大最大楼层高度设定
⑷复位运行或用INI指令初始化当前楼层
⑸根据实际设置PG脉冲数；

E039(双 口RAM故障)
原因：
⑴主微机68376复位
⑵电梯逻辑控制芯片异常
⑶ 双 口RAM器件损坏

处理：
⑴掉电重新上电
⑵与厂家联系；

E040(主微机故障)
原因:
⑴异常情况下主微机要求紧急抱闸处理

处理：
⑴检查安全回路，检查系统问题
 ⑵控制板硬件损坏，与厂家联系；

电梯逻辑方面所有可能出现的故障
,
故障码显示范围为E041～E112
E041(主微机或变频微机检测到的主微机不可恢复的软硬件故障)
原因：
软件－总线错误，地址错误，中断堆栈异常，系统程序和数异常硬件－检测RESET信 号，BERR信号和HALT信 号

处理：
断开所有输出口；封锁变频器输出；保存当前故障状态。禁止所有应用程序的执行，只执行操作系统部分的程序。在断电之前故障状态锁定，不能自动复位。

E042(主微机检测到的变频微机的故障  )
原因：软件－变频微机在双口RAM中的正常标 志 超过80毫秒没有变化硬件－变频微机的硬件故障信号输出

处理：同上；

E043(控制板上的安全继电器短接故障)
原因：
安全回路输入断开或控制板上安全继电器的驱动输出断开，
但控制板上继电器的触点仍未断开，时间持续超过0.2秒

处理：同上；

E044(控制板上的安全继电器断开故障)
原因：
安全回路输入接通且控制板上安全继电器的驱动输出接通，
但控制板上继电器的触点仍未闭合，时间持续超过0.2秒

处理：同上；

E045(运行接触器短接故障)
原因：
运行接触器的驱动输出断开但运行接触器的辅助触点输入仍然接通，时间持续过0.5秒。

处理：同上；

E046(抱闸接触器短接故障)
原因：
抱闸接触器的驱动输出断开但抱闸接触器的辅助触点输入仍然接通，
时间持续超过0.5秒。

处理：同上；

E047(安全回路断开)
原因：检测到安全回路输入断开

处理：
断开所有输出口；封锁变频器输出；设置应用程序为紧急停止状态。在安全回路输入恢复正常时可以恢复正常运行操作；

E048(主微机因为WDT溢出，发生复位主微机复位后检测到复位源为WDT动 作 )
原因：
断开所有输出口；
封锁变频器输出；设置应用程序为紧急停止状态处理：在断电之前故障状态锁定，不能自动复位；

E049(连 续3次开门锁死)
原因：连续3次的开门动作都检测到开门锁死故障，判断开门极限，不是判断锁

处理：同上；

E050(连续10分钟内检测到12次以上的故障)
原因：连续10分钟检测到C级和以上的故障12次，检修运行状态下不累计E047、E081故障

处理：同上；

E051(主微机检测到双口DRAM故障)
原因：上电后对DPRAM中相关单元读写验证，有异常确认3次，然后报故障

处理：同上；

E052(钢丝绳打滑)
原因：
[1]电梯运行过程中连续5秒平层信号一直保持有输入;
[2]电梯运行中离开门区后连续45秒没有平层信号输入;

处理：同上；

E053(连续9次关门锁死)
原因：连续9次的关门动作都检测到关门锁死故障，判断关门极限状态，不是判断门锁状态

处理：同上；

E054(安全接触器短接故障)
原因：安全回路输入断开，但安全接触器的触点仍未断开，时间持续超过0.5秒。

处理：同上；

E055(安全接触器断开故障)
原因：安全回路输入接通，但安全接触器的触点仍未闭合，时间持续超过0.5秒

处理：同上；

E057(低速超速)
原因：低速运行状态下检测到电机的转速大于0.5m/S的运行速度的转速

处理：断开安全回路接触器，抱闸接触器和运行接触器，封锁变频器输出，电梯停止3秒后如果检测到在开门区则允许进行开关门动作。在断电之前故障状态锁定，不能自动复位；

E058(主微机检测到旋转编码器断线)
原因：运行指令发出后1秒钟检测不到旋转编码器脉冲

处理：同上；

E059(主微机检测到旋转编码器旋转方向与运行指令方向不一致)
原因：旋转编码器的旋转方向信号与运行指令方向信号不一致持续1秒钟以上

处理：同上；

E060(厅门锁开关短接故障)
原因：
在开门区执行开门动作时，轿厢门锁输入已经断开，但厅门锁仍有输入持续时间超过1秒
处理：同上；

E061(轿厢门锁开关短接故障)
原因：在开门区执行开门动作时，厅门锁输入已经断开，但 轿 厢 门 锁 仍 有 输 入 ，持 续 时间 超 过1秒

处理：同上；

E062(运行接触器断开故障)
原因：运行接触器输出驱动接通超过1秒，运行接触器的辅助触点输入仍未接通

处理：同上；

E063(抱闸接触器断开故障)
原因：抱闸接触器输出驱动接通超过1秒，抱闸接触器的辅助触点输入仍未接通

处理：同上；
