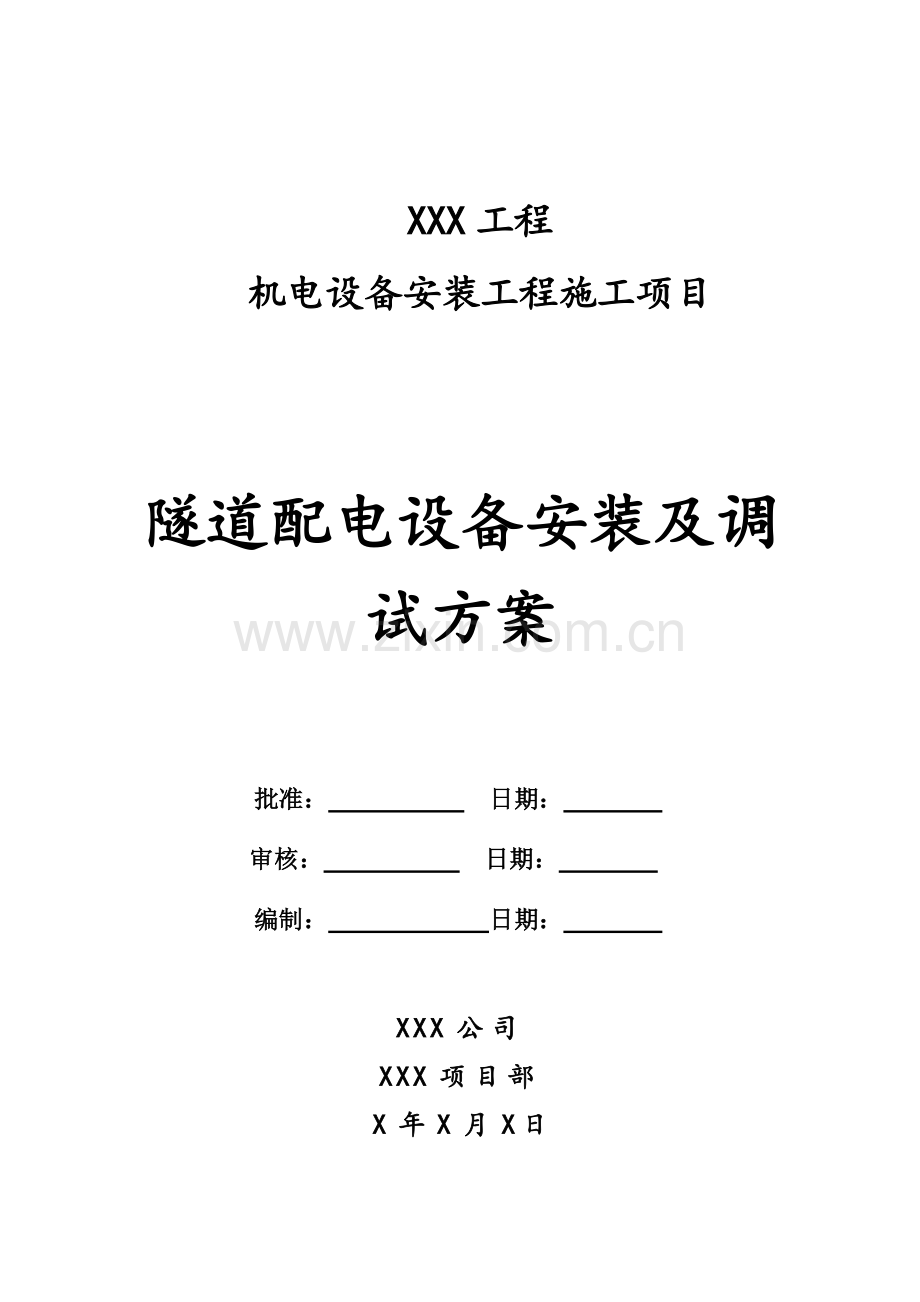

XXX工程
机电设备安装工程施工项目

隧道配电设备安装及调试方案
批准： 日期：
审核： 日期：
编制： 日期：

XXX公司
XXX项目部
X 年 X 月 X日
施工方案目录
第一章 工程概况
第二章 施工进度计划
第三章 详细施工方法、顺序和时间
第四章 材料、设备、人员进场计划
第五章 施工安排和方法总说明
第六章 质量控制方法和手段
第七章 质量保证体系
第八章 安全体系及措施

第一章、工程概况
XXX的供配电系统、照明系统以及电力监控系统的施工。
一、工程名称：
XXX地下交通系统及相关建设工程机电安装施工项目JD-1标段隧道及设备用房动力照明工程配电设备安装及调试。
二、配电设备安装及调试施工工期：
1、变电所电气设备安装工期计划：2014年2月10-2014年4月25日。
2、变电所电气设备单体调试工期计划：2014年4月25-2014年4月29日。

第二章、施工进度计划
一、工程进度具体保证措施
为保证完成安装工作，我们将在加强施工计划与组织、提高机械作业水平、保证物资供应、增大劳动力投入、落实目标责任等方面采取措施，以确保工期。
1、加强施工计划、组织与施工配合：
在施工组织上，有计划的组织平行作业和流水作业，视施工条件分流程、分组织、大平行作业线同层组织小平行作业线，并积极配合土建施工组织好预留预埋工作，视土建条件，争取安装作业提前介入。在各施工单位共同施工期间，组织好穿插作业，还要从确保工程总体计划及与有关施工单位互创施工条件上考虑，组织必要的抢工加班作业及夜间作业。
2、提高机械化作业水平，努力提高工效：
材料设备运转及设备安装，尽量采用吊车。因设计修改或其他原因发生的变更，需要在墙体开孔的，采用钻孔机。增大移动式操作；架投入，方便登高作业操作，尽量提高机械作业面，提高工效。
3、保证物资供应，组织好预制加工作业：
在土建施工主体阶段，安装工作不能插入，此间我们将集中力量组织好预制加工工作，主要包括：支吊架制作等，为安装工作全面铺开创造条件。在物资供应上，首先保证预留预埋施工及预制加工所用材料供应，有计划地组织好安装设备、材料进场。
4、增大劳动力投入：
劳动力投入的多少是保证工期的重要条件，为保证工期，按工程进度要求，配备足额的劳动力。
5、落实目标责任制：
将保证工期的目标进行分解，分别落实到施工技术、物资供应、计划管理的有关人员及作业班组，实行工期奖，鼓励和调动现场职工的积极性，同时积极搞好宣传及职工发动工作，为保证工期提供思想政治工作保证。
6、冬季、雨季施工保证措施：
（1） 及时与当地的气象部门联系，掌握当地的天气情况；
（2） 根据地域天气特点，合理制订施工计划，组织人员机具材料进场，安排作业时间，分派工作任务；
（3） 冬季前，应修整道路，注意清除积雪，保证冬季施工道路畅通；要预见冬季运输困难，在冬季到来之前，注意加大材料的储备量，当然应同时考虑临时设施和相应增加堆放面积。
（4） 采取晴雨结合的办法：留出一定的施工项目，多完成主体工程，部件可以在雨季时室内进行。不仅要考虑工作面，还应注意运输条件和其他影响施工的因素。尽量把不适于雨季的工程抢在雨季来临前完成。
（5） 雨季施工的准备要在晴天进行，采取有效的防雨措施，做好排水准备面及早准备雨季施工用的材料。
（6） 在阴雨天气到来前，及时做好已实施的分项工程的防护工作，防止雨水浸入，影响施工质量，如电缆头密封等；
（7） 在下雨、大雾、严寒等恶劣天气对影响工程质量和施工安全的项目不予安排，如室外工作项目、电缆头制作、耐压试验等。
（8） 做好雨季施工的思想教育和安全教育：发动大家明确“晴雨结合”的意义和具体措施，争取时间，加速建设；做好技术交底和安全交底，让施工人员都能掌握雨季施工的特点，避免发生质量和安全事故。
（9） 不论冬季和雨天的时间长短及严寒程度，均不对工期和质量产生任何影响。通过改进施工工艺，提高工作效率，延长工时，增加机械设备和人员等措施来弥补工期可能的延误，保证施工进度的正常进行。
7、抢工措施：
（1）建立项目与公司通讯录，保证项目部能24小时与公司取得联系，及时解决工程出现的问题。
（2）加大资金投入，保证该项目正常资金的使用。
（3）根据劳动力需用计划，准备足额的劳动力，根据工程进度，足额投入。
（4）各工长应按工程进度编制准确的物资需用计划，材料员按计划及时采购，保证现场正常物资的供给。
（5）加班和抢工期间，所有管理人员必须坚守岗位，随时解决施工中出现的突发问题。
二、施工进度计划表
隧道配电设备安装及调试施工进度计划表
序号
施工内容
开工日期
完工日期
备注
1
变电所电气设备安装
2014年2月10日
2014年4月10日

2
电缆桥架及管线安装
2014年2月25日
2014年3月25日

3
电缆敷设
2014年3月10日
2014年4月10日

4
接地系统及等电位连接
2014年3月10日
2014年4月8日

5
单体调试
2014年4月11日
2014年4月24日

第三章 详细施工方法和顺序
一、施工顺序
1、 设备采购；
2、 前期准备（含安全技术交底、基础制作、安全措施工作准备）；
3、 设备到场检查、报验；
4、 设备吊运；
5、 设备就位；
6、 设备安全防护。
二、各工序施工方案和方法的详细描述：
（一）、干式变压器的安装及调试
变压器的交接试验
变压器器身及本体附件安装
设备点件检查
变压器干燥
竣工
送电试运行
送电前检查
器身检查
1、变压器安装流程
2、设备检查
（1） 变压器到达现场后，应立即进行本体和附件的外观检查。随机文件资料应齐全，本体及附件应无锈蚀和机械损伤，符合各项规定要求。
（2） 变压器的附件箱，不管是整批交货还是分批交货，都应进行检查；核对数量应与设备清单、设计一致，外观应无损坏。
（3） 请业主代表和监理到现场查验。
（4） 上报报验设备质保资料。
3、吊运安装程序
（1） 安全措施到位；
（2） 拆除干式变压器外壳；
（3） 用吊机装干式变压器芯吊到轨道上，并挂上手拉葫芦钩，利用无缝管滚动将变压器平移进配电房。
（4） 变压器本体就位
l 变压器就位前应核对基础施工部分的尺寸、标高、中心线预埋件是否符合变压器安装图及厂家资料和规范要求。施工好变压器基础，基础应水平，水平度小于3mm，就位时要确定好方向，避免大型变压器的多次移位。
l 加装干式变压器外壳。
l 将变压器接地端子与接地网相连。接地应可靠并满足规程规范要求（接地先检测接地电阻是否符合要求：R≤4Ω。
（5） 器身及附件检查。
（6） 测验
按规程规范及制造厂要求进行相关的变压器本体常规试验、绝缘试验等。
（二）、成套配电柜（含高、低压柜）安装
吊装与变压器相同。
成套配电柜是以高低压电器为主，配合二次设备，以一定的方式组合成一个或一组柜体的电气成套设备。
1、 基础型钢的安装与接地
l 安装基础型钢时，应用水平尺找正、找平。基础型钢安装的允许偏差不超过下表的规定：
项目
允许偏差
mm/m
mm/全长
不直度
<1
<5
水平度
<1
<5
位置偏差及不平行度

<5
l 基础型钢顶部宜高出地坪面10mm，手车柜满足制造厂要求。
l 配电柜的基础型钢必须可靠接地。用不小于40mm×4mm镀锌扁钢或铜编织带做连接线，在基础型钢的两端分别与接地网用电焊焊接，焊接面为扁钢的两倍。
2、 高低压开关柜
（1） 基础型钢上安装柜体可采用镀锌螺栓连接。根据柜底固定螺孔尺寸，在基础型钢上钻孔。
（2） 柜、盘单独安装时，找好柜、盘正面和侧面的垂直度。
（3） 柜、盘安装的允许偏差不超过下表的规定：

项目
允许偏差
垂直度
<1.5mm
水平偏差
相邻两柜、盘顶部
<2
成列柜、盘顶部
<5
柜、盘面偏差
相邻柜、盘边
<1
成列柜、盘面
<5
柜、盘间接缝
<2

（4） 柜、盘的固定采用电焊时，焊缝应在柜体内侧，焊接时应把垫在柜下的垫片也一并焊在基础型钢上。每个柜的焊缝不应少于四处，每处焊缝厂约50 mm左右。
（5） 柜、盘安装在振动场所，按设计要求按不同振动情况，采取相应的措施。
（6） 柜、盘固定好后，进行内部清扫，用抹布将各种设备擦干净。柜内不应有杂物，同时应检查机械活动部分是否灵活。
（7） 柜、盘的接地应牢靠，每台柜、盘宜单独与基础型钢做接地连接。
（8） 成套开关柜安装时机械闭锁、电气闭锁应动作准确、可靠。
（9） 抽屉式配电柜的抽屉推拉应灵活轻便，无卡阻、碰撞现象，抽屉能互换。
（10） 手车式柜防止电器误操作的装置齐全，动作灵活可靠，即具备“五防”要求。
3、 试验：
（1） 高压试验
l 试验内容：中压柜框架、母线、避雷器、高压瓷瓶、电压互感器、电流互感器、高压开关等。
l 试验调整：过电流继电器、时间继电器、信号继电器以及机械连锁调整等 。
（2） 二次控制回路试验
l 绝缘电阻测试
l 交流耐压试验
l 直流电源试验
l 模拟试验
4、 工程的交接与验收
（1） 埋设的基础型钢和柜、屏、台下的电缆沟等相关建筑物检查合格，才能安装柜、屏、台。
（2） 室内外落地动力配电箱的基础验收合格，且对埋入基础的电线导管、电缆导管进行检查，才能安装箱体。
（3） 墙上安装的动力配电箱的预埋件，在抹灰前预留和预埋。
（4） 接地（PE）或接零（PEN）连接完成后，核对柜、屏、台、箱、盘内的元件规格、型号，且交接试验合格，才能投入试运行。
（5） 盘、柜的固定及接地应可靠，盘、柜漆层应完好、清洁整齐。
（6） 盘、柜内所装电器元件应齐全完好，安装位置正确，固定牢靠。
（7） 所有二次回路接线正确，连接可靠，标志齐全清晰，绝缘符合要求。
（8） 手车或抽屉式开关在推入或拉出时应灵活，机械闭锁可靠，照明装置齐全。
（9） 柜内一次设备的安装质量验收要求应符合国家现行有关标准规范的规定。
（10） 盘、柜及电缆管道安装完毕后，应做好封堵。可能结冰的地区还应有防止管内积水的措施。
（11） 操作及联动试验正确，符合设计要求。
（三）、配电箱安装
弹线定位:根据设计要求找出配电箱 (盘)位置，并按照箱 (盘)外形尺寸进行弹线定位。配电箱安装底口距地为1.3m，在同一建筑物内，同类箱盘高度应一致，允许偏差l0mm。
安装配电箱(盘)的木砖及铁件等均应预埋，挂式配电箱(盘)应采用膨胀螺栓固定。
配电箱(盘)带有器具的铁制盘面和装有器具的门均应有明显可靠的裸软铜PE线接地线。
配电箱(盘)安装应牢固、平正，其允许偏差不应大于3mm，配电箱体在50cm以下，允许偏差1.5mm。
配电箱(盘)上电器，仪表应牢固、平正、整洁、间距启闭灵活，零部件齐全。
配电箱 (盘)上配线需排列整齐，并绑扎成束，在活动位应用长钉固定。盘面弓出及引出导线应留有适当余度，以便检修。
导线剥削处不应损伤芯线和芯线过长，导线接头应牢固靠，多股导线应挂锡后再压接，不得减少导线股数。
配电箱 (盘)的盘面上安装的各种刀闸及自动开关等，处于断路状态时刀片可动部分和动触头均不应带电。
垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷。横装时左侧 (面对盘面)接电源，右侧接负荷。
配电箱 (盘)上的电源指示灯，其电源应接至总开关外侧，并应装单独熔断器。盘面器具位置应与支路相对应，其下面应装设卡片标明线路及容量。
TN-C中的零线应在箱体 (盘面上)进户线处做好重复接地。
零母线在配电箱 (盘)上应用零线端子板分路，零线端子板分支路排列位置应与熔断器对应。
当PE线所用材质与相线相同时，其截面应满足表PE线最小截面数值。
PE线若不是供电电缆或电缆外护层的组成部分时，按机械强度要求，截面不应小于下列数值:有机械性保护时为2.5mm2；无机械性保护时为4mm2。
配电箱内母线相序排列一致，母线色标正确，均匀完整，二次结线排列整齐，回路编号清晰齐全。
采用钢板盘面的出线孔应装绝缘嘴，一般情况一孔只穿一线。
明装配电箱 (盘)的固定:在混凝土墙上固定时，有暗配管及暗分线盒和明配管两种方式。如有分线盒，先将分线盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。待箱 (盘)找准位置后，将导线端头引至箱内或盘上，逐个剥削导线端头，再逐个压接在器具上。同时将保护地线压在明显的地方，并将箱 (盘)调接平直后用钢架或金属膨胀螺栓固定。在电具、仪表较多的盘面板安装完毕后，应先用仪表核对有无差错，调整无误后试送电，并将卡片框内的卡片填写好部位，编上号。
暗装配电箱的固定。在预留孔洞中将箱体找好标高及水平尺寸。稳住箱体后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰，不得在箱底板上直接抹灰。安装盘面要求平整，周边间隙均匀对称，贴脸 (门)平正，不歪斜，螺丝垂直受力均匀。
绝缘摇测:配电箱 (盘)全部电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间、相线与零线之间、相线与地线之间、零线与地线之间，两人进行摇测，同时做好记录，做技术资料存档。
（四）、电缆桥架安装
1、 桥架安装工艺流程：
弹线定位
预留孔洞
金属膨胀螺栓安装
预埋铁
支、吊架螺栓固定
支、吊架焊接固定

桥架安装

保护地线安装

放缆配线

绝缘摇测

2、 桥架安装的注意事项
（1） 在安装时要确定型号、规格、安装地点无误后，才可以安装。
（2） 所有电缆桥架包括其附件的制作均需严格遵照标准与规定执行，特别对锤击性能、表面钝化处理、镀层均匀性、外观等主要技术指标按规范要求试验鉴定，确保质量。
（3） 电缆桥架安装地点对型号的要求根据施工图施工。
（4） 电缆桥架必须根据图纸走向及现场建筑物特性设计弯头、长度等，未经监理工程师或业主许可，不得使用自制的弯头等附件。
（5） 电缆桥架安装必须考虑其机械强度，吊架、支架、支点间距按设计及产品载荷技术要求敷设。桥架水平敷设时，桥架之间的接头应尽量设置在跨距的1/4左右；水平走向的电缆桥架间距不大于2m处设一吊架支持点。
（6） 电缆桥架的标高尺寸，施工前与相关专业施工图严格复核，综合会审后施工，防止与风管、风口、冷冻、消防管道碰阻，且符合施工规范、设计要求。
（7） 电缆桥架连接板的螺栓应紧固，螺母应位于电缆桥架的外侧，桥架接口应平直，盖板齐全、平整、无翘角。
（8） 电缆桥架安装必须横平竖直。
（9） 电缆桥架安装必须根据桥架的大小，精确计算出承托点受力情况。要求均匀、整齐美观及牢固可靠。
（10） 电缆桥架必须至少将两端加接地保护，在桥架内加设一条平行镀锌扁钢（不小于）40×4mm作为接地体。
（11） 由电缆桥架引出的配管应使用钢管。
（12） 几种电缆桥架在同一高度平行或交叉敷设时，各相邻电缆桥架间应考虑维护、检修距离，一般不宜小于0.6m。
3、 电缆桥架支、吊架的设置：
（1） 电缆桥架的支（吊）架质量应符合现行的有关技术标准，支（吊）架的防腐类型应符合设计要求。
（2） 电缆桥架水平敷设时，固定点间距不宜大于2m。桥架转弯处弯曲半径R≤300mm时，应在距离曲线段与直线段接合处300－600mm的直线段设置一个吊架。
（3） 当弯曲半径R>300mm时，还应在弯曲段中部增设一个支（吊）架。
（4） 在分支处和端部也应设置支架。电缆桥架在每个支（吊）架上应固定牢固，桥架的支（吊）架沿桥架走向左右的偏差不应大于10mm。
（5） 电缆桥架每节之间应做好接地线连接，采用桥架接地专用编织软铜线。
（五）、配管配线安装
1、钢管敷设
根据设计及现场配合，确定线路走向，确定灯具和设备用电位置、相互关系、连接方式，确定支架位置、尺寸、数量。安装支吊架后，敷设管道。
钢管的选择：按设计要求选用镀锌钢管；
钢管与钢管的连接：
丝扣连接：使用全口管接头，连接管端部套丝，两管拧进管接头长度不可小于管接头的1/2，使两管端之间吻合。
焊接连接：暗配管管径在φ80mm及其以上，使用套管连接较困难时，也可将两连接管端打喇叭口再进行管与管之间采取对口焊接的方法进行焊接连接。钢管在采用喇叭口对口焊接时，在焊接前应除去管口毛刺，用气焊加热连接管端部，边加热边用手锤沿管内周边，逐点均匀向外打出喇叭口，再把两喇叭口对齐，两连接管应在同一条管子轴线上，周围焊接严密，应保证对口处光滑，无焊渣。
钢管与盒（箱）连接：采用锁紧螺母或护圈帽固定。
管子防腐：混泥土内敷设的镀锌钢管不作防腐处理，室外埋地钢管接头作二度沥青防腐。
管子接地：镀锌钢管必须接地（PE）或接零（PEN）可靠。所有导管的接头，都应由石墨连接化合物处理。管接头、箱盒跨接采用成品跨接线、跨接卡连接，跨接线截面按以下原则选择：G15-G20选BV-4mm2,G25-G32选BV-6mm2,G40-G50选BV-10mm2,G65以上选BV-16mm2。
配管与其他管道间的最小距离：在不同平面时，间距不应小于20mm。
接线盒设置：所有接线盒应处于易接近的位置。水平敷设时,两个接线盒之间有一个弯子时，以小于20米的间距设置；两个接线盒之间有二个弯子时，以小于15米的间距设置；两个接线盒之间有三个弯子时，以小于8米的间距设置；垂直敷设时，当导线截面50mm2以下，以不大于30米的间距设置接线盒，当导线截面70mm2～95mm2以下，以不大于20米的间距设置接线盒。当导线截面120mm2～240mm2以下，以不大于18米的间距设置接线盒。
明配管支架安装：明配管导管应排列整齐，固定点间距均匀，安装牢固，在终端、弯头中点或柜、台、箱、盘等边缘150～500mm的范围内应设置管卡，中间直线段管卡间的最大间距应符合GB 50303-2002表14.2.6的规定。电气安装所用的支、吊、托架的加工制作与安装必须符合以下规定：统一加工制作，型式一致，符合设计图纸及规程规范要求。下料全部采用切割机及手工锯切割，严禁使用气割。支、托架全部采用台钻钻孔，严禁气割开孔。制作后安装前必须作油漆防腐处理。安装程序如下：
划线→支吊架安装→配管→穿线→检查绝缘→接线及器具安装→通电试运行。
电气配管隐蔽前的质量检查：
a 钢管壁厚均匀，焊缝均匀，无壁裂、砂眼、棱刺和凹扁现象，并有产品合格证。
b 敷设于多尘潮湿场所的电线管路、管口均应作密封处理。
c 暗配管的电线管路宜沿最近的线路敷设，并应尽量减少弯曲，埋入墙或混凝土内的管子，其保护面不少于15 mm。
d 进入落地或配电箱的管路、排列应整齐，管口弯出地面不小于100 mm。
埋入地下的电线管不宜穿过设备基础，否则应加保护管。
e 埋入混凝土内的钢管应用∮6圆钢搭接，然后与主筋作总等电位连接。
f 按规范要求，超长管路加装拉线盒（接线盒）或视现场情况钢管加大一级口径。
2、管内穿线
配线过程中，严格按规范选择导线的颜色，PE线应采用黄绿相间的导线,相线颜色为黄、绿、红,零线颜色为蓝色或黑色。
施工时严禁破坏导线的绝缘保护层，管内严禁有接头。钢管内穿线时必须上与钢管同等截面的塑料护口圈。
6mm2及以下的单股铜芯导线的连接采用压接或绕接烫锡的方法，其绕接圈数不少与五圈，不同截面铜芯线的绕接要求小截面绕在大截面上；10mm2及以上的多股铜芯线中间接头采用断油铜管压接，终端接头采用开口鼻子或铜鼻子压接，开口鼻子压接后，必须烫锡，铜鼻子压接前应烫锡。
恢复接头处绝缘层的方法为：在接头处先包四层黑胶布，再在黑胶布上包二层绝缘带。所有接头处理完后，用500V摇表检查导线的绝缘，并填写绝缘电阻测试记录，及时报甲方或监理验收。
（六）、照明灯具开关插座安装：
1、照明器具安装前，土建应具备下列条件：对照明器具有碍的模板、脚手架应拆除，墙壁粉刷工作结束，按设计图纸合理布置灯具。
2、照明器具安装前应进行清洁检查，灯具试灯后进行安装，安装后的灯具应保持内外干净明亮。
3、灯具与导线连接应牢固紧密，不伤芯线，连接端头须全部作焊锡处理，且绝缘良好，开关切断相线，螺口灯头相线在中心触点上。
4、灯具安装方式按设计施工，成排偏差小于5毫米。
5、开关插座标高按图施工，要求同一场所高差小于5毫米，并列高差小于0.5毫米，面板垂直度小于0.5毫米。
6、插座接线正确，左孔零线，右孔相线，中孔PE线。同样用途的三相插座接线，相序排列一致。
7、室外路灯必须安装在预制的基础上，基础的大小应根据灯具的重量和地质情况而定。要求路灯外壳必须接地，每盏路灯内应配接线端子和保险。
（七）、电缆敷设：
1、 一般要求：
（1）所有电缆在交货时都应绕在坚实的电缆盘上。电缆头应予有效密封，以防止潮气侵入，按设计图中标出的电缆计算长度、施工富裕度和可能接头的位置，计算出每条电缆的长度，向电缆厂提供出电缆制造长度的要求（即配盘计划）。
（2）所有电缆应按图纸所示的方式敷设。
（3）电缆敷设期间应采用一切必要的预防措施以防机械损伤。
（4）所有电缆敷设应与国内标准或相适应的IEE线路标准相一致，特别是在电缆转弯处，其电缆弯曲半径与电缆外径的比值，不应小于国内标准或相适应的IEE线路标准所规定的数值，在钢管内敷设的电缆，不得在管内接头。
（5）除敷设在管、沟内的电缆以外，本技术规范规定的所有电缆，可敷设在水平和垂直的电缆桥架内，并以规定的方式适当固定，应使用批准的线夹等。
（6）电缆要敷设整齐，尽量避免交叉，固定不得损伤绝缘；电缆不应敷设在边缘的凸出部分上，并且不得弯折或扭曲，以免损伤。
（7）所有电缆固定件的设计应保证能承受最大的短路电流所产生的电动力，并能支撑电缆的重量。
（8）根据敷设地点的具体条件，所有电缆线路应按规定在电缆终端和接头附近留出适当的电缆长度。
2、 电缆头制作：
（1） 电缆头制作准备：
l 电缆头制作的材料、规格、型号符合要求，并经验收合格。
l 电缆头制作压接工具，力矩扳手等应与电缆规格相适应。
l 电缆已敷设整理排列完，并用电缆绑带加以固定。绑扎带在支架上应成一条线，间距相等。
（2） 电缆头制作方法：
电缆在盘柜内的芯线应排列整齐，剥线芯绝缘时不能伤及导体和所保留的绝缘层，电缆芯线剥去绝缘层后的裸露导线长度应吻合线鼻子的深度，当鼻子压接好之后，线鼻子与电缆芯线的护层之间的导体不能裸露。接线端子与电缆芯线鼻子接触应符合规定要求。电缆终端头采用热缩工艺。电缆头制作结束后，每根电缆应挂正式电缆号牌，所有号牌应统一标准，电缆头制作结束后应经试验合格，做好记录，并验收检查。
3、 电缆工程交接验收：
电缆敷设完毕后，应按下列要求进行检查：
（1） 电缆型号符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰；
（2） 电缆的固定、间距、弯曲半径符合规定；
（3） 电缆接头良好，绝缘符合规定；
（4） 电缆沟符合要求，沟内无杂物；
（5） 保护管的连接、防腐符合规定；
（6） 工作井设置安装正确。
（7） 对隐蔽工程在施工过程中进行中间验收，并在工程隐蔽24小时前通知监理验收，做好记录。
（八）、接地系统和等电位联结
接地系统是关系到整个电气系统能否安全运行的重大技术措施，必须确保其可靠性和完整性，杜绝运行中的事故发生，防雷接地系统安装应符合施工及验收规范的要求。
1、接地系统
（1） 接地干线、接地引线的焊接：用电焊，焊接必须牢固可靠，尽量将焊接面全焊满，即全方位焊接。焊接部位应进行防腐处理。
（2） 将接地引线与避雷针的接地螺栓可靠连接，引线为圆钢，在端部焊接一块长300mm的镀锌扁钢，开孔尺寸和螺栓对应。连接前再测一次接地电阻，符合要求。检查无误后。
（3） 高电阻率土壤低接地电阻的方法：换土法、化学法、长效降阻剂法、深埋接地体法、引入污水法、深井接地法、水下接地网法。
（4） 接地线不得作为其他用途。
（5） 接地线与电器设备的连接采用焊接和螺栓连接两种方式。需要移动的用螺栓连接；不需要移动的设备可采用焊接方式。
（6） 接地线安装后，应对各接地干线和接地支线以及电气设备的外露部分进行检查，检查电气设备是否按接地要求接线，各接地螺栓连接是否牢靠等。
（7） 明敷的接地线表面应涂绿黄相间的条纹。可接触到的部位应做出标志。
（8） 变、配电设备的外壳应按制造厂要求接地；避雷器应用最短的接地线与主接地网连接。
2、等电位联结
（1） 总等电位联结：总等电位铜排必须至少三处与接地体相连接，确保总等电位铜排的电位是地电位。
（2） 等电位联结线：当外来导电物、电力线、在不同点进入时，应设若干等电位联结线，并应将其就近连到接地体。
（3） 等电位接地网：用圆钢或扁钢焊接成接地网，网孔不应小于4毫米。
三、施工要求
1、设备安装前要划线定位，核对水平。设备运输采用汽车运输，现场人工搬运。
2、室内布缆、线，不能交叉排列，每隔1.0m绑扎一处。
3、设备接线如为焊接式时，焊点牢固、饱满、光滑、均匀；如为螺丝固定时，应加焊线鼻子，螺丝紧固，焊接严禁使用带腐蚀剂焊剂。
4、设备安装完毕后，应重点检查电源线、地线等配线正确无误，方可通电。
5、单机调试应先进行通电试验，然后测试相关的各项技术指标及调试软件。
6、单机调试时，调试结束后进行单机检验，并做好调试和检验记录，为系统调试打好基础。
7、各子系统单机调试完成后，进行子系统调试，调试结束后进行检验，并做好检验记录。
四、设备吊装注意事项
1、严格按照国家有关装卸规程。
2、检查吊索是否有破损，绞结，吊钩安全性检查。
3、起吊前检查捆扎是否牢固，吊起点是否适中、平横。
4、注意设备吊起进入人孔时不可碰撞（人孔四周用尼龙棒或软管防护，四周四人看护，每人手中一根尼龙棒，以防设备直接碰撞到人孔，损伤设备）。
5、吊件下严禁站人。
6、注意吊起的设备、吊钩起荡碰撞。
7、正确穿戴安全防护用品。
五、 供电设备试验调试
1、 电气设备机械及电气回路调试
（1） 中压开关柜调试工艺流程: 外观检查—核对设备参数—机械传动—“五防”功能—电气调试—指示信号
[外观检查]:
Ø 电气设备绝缘材料外观无损伤,裂纹；
Ø 指示仪表玻璃无破损,密封良好,安装垂直水平,固定牢固排列整齐,指针指示正确；
Ø 保护装置外观完好,安装牢固,接线正确,屏显正常，显示正确；
Ø 手车的动静触头中心线应一致,触头接触紧密；
Ø 发热元件应散热良好,与电气设备有一定的距离；
Ø 应接地的电气设备应可靠接地,并接地良好,接地线的面积符合要求；
Ø 盘、柜的正面及反面各电气,端子排等标明的编号、名称、用途、及操作位置，其标明的字迹应清晰、工整、且不易脱色；
Ø 二次回路接线应正确,导线与元件连接均牢固可靠,之间不应有接头,无破损.标志齐全清晰；
Ø 柜内照明灯灯具应完好,使用正常；
Ø 指示灯的灯具应完好,发光正常,灯具颜色应符合规定；
Ø 压板应接触良好,压板间有足够的距离,切换时碰及其它压板,压板在断开时活动端不带电；
Ø 电气设备的相色应符合规定要求；
Ø 互感器的一二次的极性的的标志正确,二次回路必须有一点可靠接地；
Ø 断路器的的二次接线盒插针配合可靠,接线正确牢固, 拨插灵活；
[参数核定]:
Ø 电气元件的额定电压应符合要求；
Ø 电气元件的型号、规格应符合设计要求；
Ø 电压指示仪表的量程应满足要求,电压比正确；
Ø 电流指示仪表的电流比应现电流互感器一致,其量程符合要求；
Ø 电流额定电压应不低于运行电压，电流比与设计相符；
Ø 电压互感器的额定电压应与运行电压一致,电压比符合设计要求；
Ø 断路器的额定电流、开断容量、额定电压、型号应与设计相符；
Ø 绝缘子的瓟电距离应符合要求20kV/cm,防污等级符合设计要求；
Ø 电气设备的防护等级应与设计一致；
Ø 保护装置的型号应与设计一致,其功能齐全；
[机械传动]：
Ø 手车进出应灵活轻便、无卡阻、碰撞现象，同型号的手车能够互换；
Ø 手车摇进工作位置时，动触头顶部与静触头的底部的间隙应符合要求；
Ø 手车进出时安全隔板；
Ø 手车摇进时接地触头应比主触头先接触,退出时接地触头应比主触头先后退出；
Ø 操作机构传动动作应可靠,没有弹跳现象.分合位置与指令一致；
Ø 二次回路接点开关,打开与闭合应正确,动作灵活,动静触头接触良好；
Ø 防止二次回路的连接插件误拨的连杆装置开启应灵活,应与手车进出相应打开、闭合；
Ø 手动储能装置动作应灵活,无卡阻现象.储能到位；
[“五防”功能]：
Ø 进线隔离柜的手车进出应与总开头互为闭锁,即只有在总开头在分闸位置时隔离手车才能进出操作；
Ø 如果计量装置也是手车型的,其手车进出应与总开头互为闭锁,即只有在总开头在分闸位置时隔离手车才能进出操作；
Ø 每台断路器或负荷开关都应的专用的钥匙,钥匙不能通用,防止误拉、误合开关；
Ø 开关在合闸位置时手车不能进出；
Ø 开关手车在工作位置时接地刀闸不能闭合.在试验位置时才能闭合；
Ø 接地地刀闸在全闸位置时手车,不能免摇进；
Ø 只有接地刀闸在合闸位置时,才能打开开关的后的网门；
Ø 只有当网门关闭后,才能分开接地刀闸；
Ø 通过电磁锁闭锁的网门,必须与带电显示器无带电显示,手车在试验位置时电磁锁才能得电动作；
Ø 安全隔板开启灵活, 随手车进出相应动作；
Ø 双电源进线与母联开关三合二的闭锁装置应可靠、正确；
Ø 电气联锁闭锁,接线正确,功能齐全可靠；
[电气分调试]：
Ø 分合闸转换开关转动灵活,动静触接触良好,分合位置指示正确；
Ø 分合铁芯动作应灵活无卡涩现象；
Ø 当分合闸转换开关发出分合闸指令时,操作机构应作相应的动作；
Ø 加热器的在设定投入与退出区域内应自动动作切换、投入；
Ø 照明回路接通与断开应正确、可靠；
Ø 保护装置电源选用正确,在额定的电压范围内显示屏应可靠显示,能够正确动作；
Ø 转动储能回路的电气开关,储能电机应启动正常；
Ø 电气设备运行前所有的保护、储能、操作电源开应合闸位置。显供电正常。
[指示信号]：
Ø 当开关在合闸位置时,开关的分闸指示灯“红灯”应对应亮. 开关面板上合闸指示为“1”；
Ø 当开关在分闸位置时,开关的分闸指示灯“绿灯”应对应亮. 开关面板上分闸指示为“0”；
Ø 当开未储能时,储能指示灯“黄灯”应对应亮,当储能完毕“黄灯”熄灭；
Ø 当开关合闸位置时,综合保护装置“合位”指示灯应对应亮；
Ø 当开关分闸位置时,综合保护装置“合位”指示灯应对应亮；
Ø 当保护动作时,综合保护装置相应的指示灯应亮,屏上会显示为什么保护动作；
Ø 当开关手车在试验位置时,试验位置灯应亮；
Ø 当开手车在工作位置时,工作位置灯应亮；
Ø 当电气设备带电时,其带电指示灯三相都亮；
（3）低压柜 : 调试工艺流程: 外观检查—核对参数—机械传动-防误功能—电气回路—指示信号；
[外观检查]：参照中压开关柜。
[参数核对]:
Ø 熔断器的熔体规格、电压、电流应符合设计要求；
Ø 所有电气元件的型号、额定电压、额定电流，开断电流都应与符合设计；
Ø 电流互感器的变比与设计相符；
Ø 空气断路器的型号、额定电压、额定电流、整定电流都应设计一致。
[机械传动]：参照中压开关柜。
[防误功能]：
Ø 抽屉开关在合闸位置时，抽屉隔离不能进出；
Ø 抽屉在检修位置时，其闭锁装置可靠；
Ø 抽屉在检修位置时，其小室门才可以打开；
Ø 双电源进线的开关与母线开关实行三合二功能的机械锁与电气回路的防误功能应齐全、牢固、可靠、正确；
Ø 发电机与网电供电回路应实行机械联锁切换，其开关必须是四线制开关；
Ø 发电机只有当切换装置检测到网电三相无电压，或出现电压波动较大时才能启动，进行切换。
[电气回路]：参照中压开关柜。
[指示信号]：
Ø 框架式断路器当开关在合闸位置时,开关的分闸指示灯“红灯”应对应亮. 开关面板上合闸指示为“1”；
Ø 框架式断路器当开关在分闸位置时,开关的分闸指示灯“绿灯”应对应亮. 开关面板上分闸指示为“0”；
Ø 框架式断路器当开关手车在试验位置时,指针应指示在试验位置；
Ø 框架式断路器当开关手车在调试位置时,指针应指示在调试位置；
Ø 框架式断路器当开关手车在工作位置时,指针应指示在工作位置；
Ø 框架式断路器当保护动作时,综合保护装置相应的指示灯应亮,屏上会显示为什么保护动作；
Ø 当电容器组投入时，相应的调入指示灯应亮；
Ø 接触器接通和断开时，相应‘红灯’和‘绿灯’亮起表示分合闸良好；
Ø 当低压出线有电时即空气开合闸时，表示电源接通的指示灯应亮；
（4）变压器调试：
Ø 线圈环氧树脂表面应光滑，无破损，裂纹；
Ø 高低压及铁芯的隔离、夹紧、固定件，应固定牢固；
Ø 三相档位就一致，螺丝坚固；
Ø 外壳的IP符合设计标准并固定牢固；
Ø 外壳、中心点、铁芯都应可靠接地，并接地良好；
Ø 散热风机转动正常，没有异声，并在测定的范围内自动启动、停止；
Ø 温度仪显示应正确可靠，显示正常，热敏传感器摆放位置正确，传输线无断裂、完好；
Ø 变压器外壳门应可靠接地，转动良好，应有机械或电气安全防误装置，使变压器带电时，不能打开外壳网门，或打开网地相应的开关跳闸，使变压器失电；
Ø 二次回路接线牢固,可靠,转动处留足够有余度,护套良好；
2、 电气试验工艺流程：
隔离设备—试前绝缘测量--电气试验—试后绝缘测量--记录数值—分折不合格因素—恢复设备。
[母线]：
Ø 绝缘电阻:相对相/地 ＞500MΩ；
Ø 耐压: 相对相/地:42kV 1分钟；
[电压互感器]：
Ø 直流电阻:实测与原出厂数据比较无明显差别；
Ø 二次回路绝缘电阻: ＞1MΩ；
Ø 耐压:相对相/地:27kV 1分钟；
Ø 绝缘电阻: 相对相/地＞1000MΩ；
Ø 极性:与铭牌标志相符；
[断路器]：
Ø 绝缘电阻: 相对相/地＞1000MΩ；
Ø 交流耐压:相对相地 42kV 1分钟；
Ø 断口耐压: 42kV 1分钟；
Ø 直流电阻:＜50uΩ；
Ø 分合线圈绝缘电阻＞10MΩ；
Ø 分合线圈直流电阻:.与出厂数据相符；
Ø 分合闸时间:出厂数据相符；
[电流互感器]：
Ø 二次回路绝缘电阻: ＞1MΩ；
Ø 绝缘电阻: 相对相/地＞500MΩ；
Ø 极性:与铭牌标志相符；
[变压器]：
Ø 绝缘电阻:高-低-地 ＞500MΩ；
Ø 直流电阻:相间≤4% ,线间≤2%,实测与原出厂数据比较≤2%；
Ø 交流耐压:10KV/24KV.1分钟,5.5KV/17KV,0.4KV/2.5KV1分钟；
Ø 负载测试200≤2600+10%、250≤3050+10%、1000≤103000+10%；
Ø 空载测试: 200≤330+5%、250≤400+5%、500≤680+5%、1000≤11500+10%；
Ø 变比测试:±1%；
Ø 空载电流:I0应出厂说明相符；
Ø 阻
