井下泵房设备安装工程竣工范本.doc

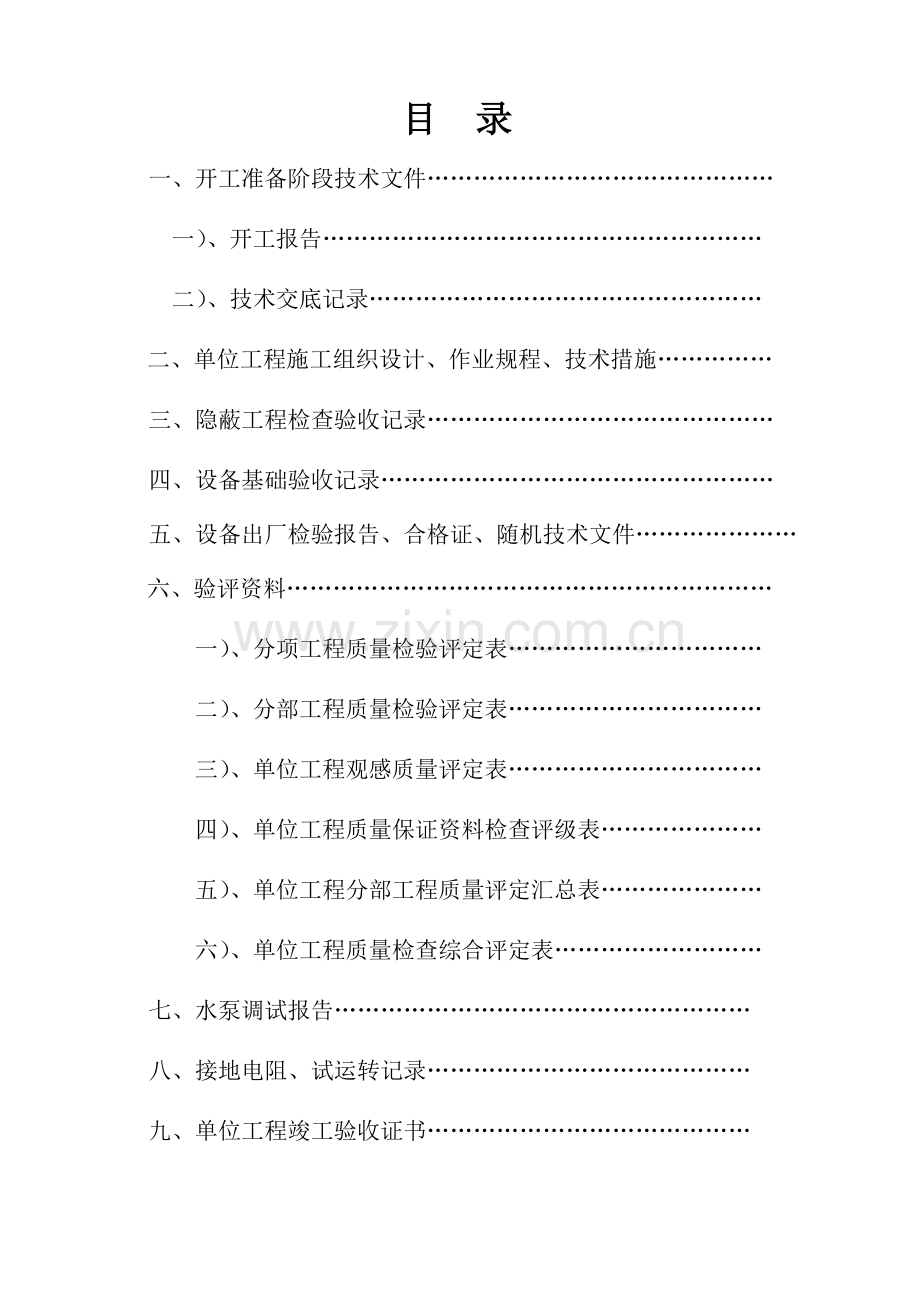

目 录
一、开工准备阶段技术文件………………………………………
一）、开工报告…………………………………………………
二）、技术交底记录……………………………………………
二、单位工程施工组织设计、作业规程、技术措施……………
三、隐蔽工程检查验收记录………………………………………
四、设备基础验收记录……………………………………………
五、设备出厂检验报告、合格证、随机技术文件…………………
六、验评资料………………………………………………………
一）、分项工程质量检验评定表……………………………
二）、分部工程质量检验评定表……………………………
三）、单位工程观感质量评定表……………………………
四）、单位工程质量保证资料检查评级表…………………
五）、单位工程分部工程质量评定汇总表…………………
六）、单位工程质量检查综合评定表………………………
七、水泵调试报告………………………………………………
八、接地电阻、试运转记录……………………………………
九、单位工程竣工验收证书……………………………………

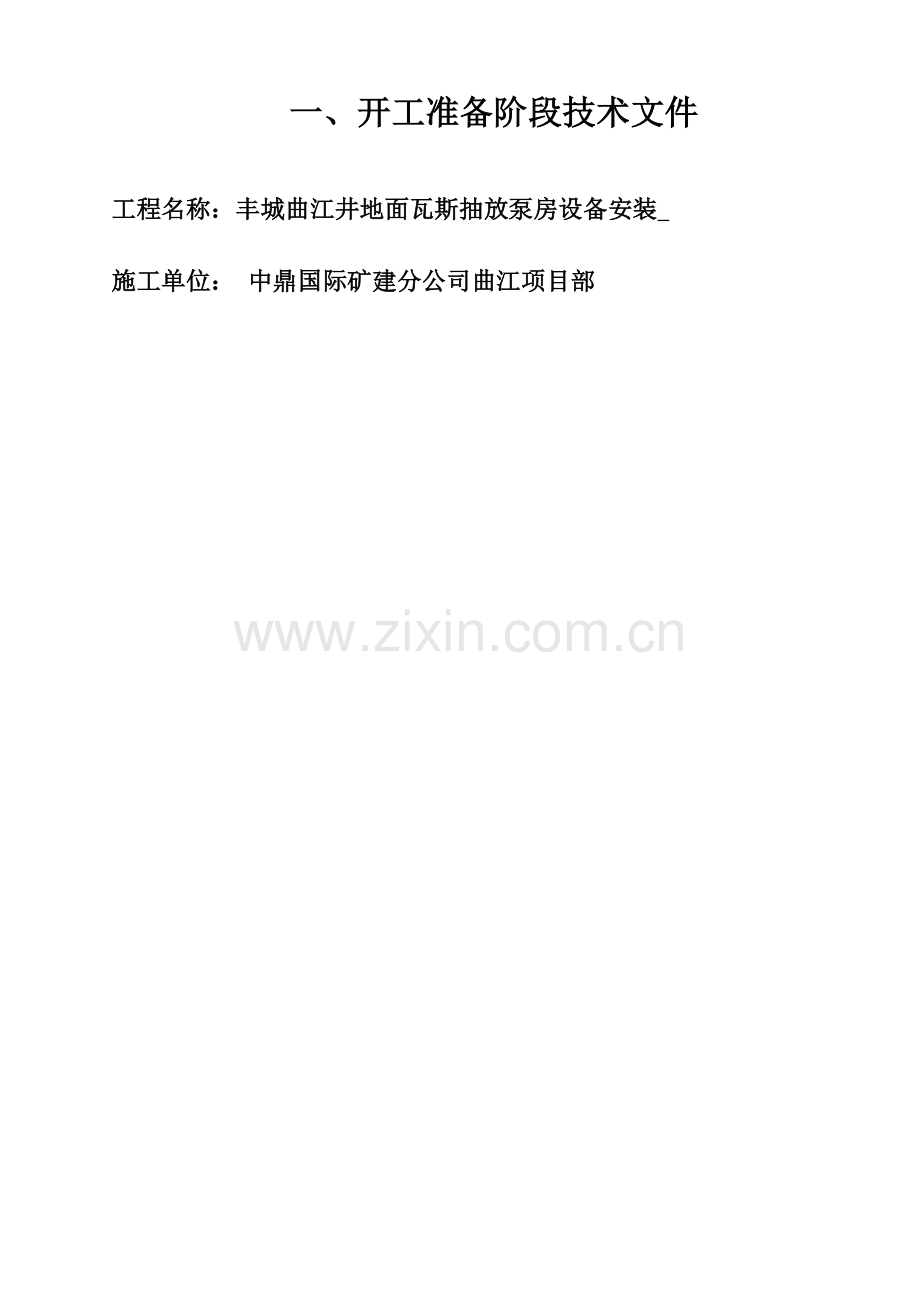

一、开工准备阶段技术文件

工程名称：丰城曲江井地面瓦斯抽放泵房设备安装

施工单位： 中鼎国际矿建分公司曲江项目部

工程开工报审表
工程名称：曲江井地面瓦斯抽放泵房设备安装
致: 江西煤矿设计院广宇监理中心 （监理单位）
我方承担的 曲江井地面瓦斯抽放泵房设备安装 工程，已完成了以下各项工作，具备了开工条件，特此申请施工，并签发开工指令。
附：
1、开工报告

承包单位（章）：中鼎国际矿建分公司曲江项目部
项目经理：
日 期： 年 月 日
审查意见：

项目监理机构：
总监理工程师：
日 期：

开 工 报 告

工程名称
地面瓦斯抽放泵房
设备安装
施 工 单 位
中鼎国际矿建分公司曲江项目部
计划投资
105万元
申请开工日期
2014年8月1 日
工 程 量

建 设 工 期
3个月
工程概况：
机械安装：1台DF85-45×5型离心水泵，Φ108×6不锈钢排水管、90度不锈钢弯头、配不锈钢水闸门、阀门等设备材料制作安装。
电气安装：3台YX3-280M-2/90KW型电动机，及其电缆敷设等设备安装。
开工前有关手续审办情况：

有关手续已审批
开工前准备工作情况：
施工组织设计已编审，设备、机具已全部到位，各种材料已准备齐全，施工队伍已进驻工地，已具备开工条件。
施工单位：
具备开工条件，申请开工。

（公章）

年 月 日
监理单位：

（公章）

年 月 日
建设单位：

（公章）

年 月 日

技术（安全）交底记录
单位工程名称
曲江井地面瓦斯抽放泵房设备安装
分部工程名称
机 械 安 装
分项工程名称
垫铁基础螺栓二次灌浆
主要内容：
当把所有装置全部安装找正后即可进行二次浇灌。浇灌前必须对所有装置再进行一次全面复测和校核，并调整使滚筒中心与天轮中心在同一水平面内，才能向各地脚螺栓孔内浇注混凝土，混凝土配比如下： 水泥：细沙：碎石为1：2：3。浇注时应用振动榜振实，不得漏振。垫铁安装应符合下列规定：
A、在合格证的基础上，沿轴承座周围均匀安放垫铁，相邻两垫铁组的间距为600mm～800mm，但在地脚螺栓两侧和轴承中心下面必须安设垫铁组。
B、垫铁与基础面的接触面积不少于60%。
C、垫铁总高度不大于60mm，允许偏差-10mm。
D、平垫铁露出设备底座面边缘10～30mm，允许偏差±5mm。斜铁露出设备底座面10～50mm，允许偏差±10mm。

交 底 人：

年 月 日
接 受 人：

年 月 日

技术（安全）交底记录
单位工程名称
曲江井地面瓦斯抽放泵房设备安装

分部工程名称
机 械 安 装
分项工程名称
管路及附件安装
主要内容：
1、泵的出水口必须安装压力表，闸阀及止回阀。进口处应安装真空表、底阀（用真空泵引水可不装底阀）；
2、进水管道的进口处应装过滤网，防止大的颗粒进入泵中，损坏水泵和设备；
3、不得将管路重量压在泵上，使泵受力。停泵后，不得使泵承 受管路中水的重力；
4、泵的平衡水管起到平衡轴向力的作用，不允许堵塞；
5、必须用不小于水泵进水口直径的管子进行安装，否则会影响水泵的性能；
7、管道在距泵1m范围内尽可能不拐弯，以减少阻力损失；
8、管道安装完毕后，必须进行冲洗方可与泵连接，防止焊渣等杂质进入泵内，损坏叶轮。

交 底 人：

年 月 日
接 受 人：

年 月 日

技术（安全）交底记录
单位工程名称
曲江井地面瓦斯抽放泵房设备安装

分部工程名称
机 械 安 装
分项工程名称
机 体 安 装
主要内容：
1、安装前的准备工作：
A、检查泵体各个零部件是否有丢失和严重磕碰现象；
B、根据设备情况选用合适的起吊用具。
2、泵座下面必须放置垫铁，垫铁的材质和规格必须符合设计要求；
3、安装时用起吊钩吊住底座的四个角，把底座吊放在基础之上，慢慢地把底座放在每个预制好的地脚螺栓孔的位置上；
4、找平泵的底座，拧紧地脚螺栓，向孔内灌浆；
5、设备调整。泵与电机联轴器之间应有间隙，一般间隙为3～6mm,水泵与电机的轴线应重合，可用塞尺测量两联轴器端面间隙的均匀度，其允许偏差为0.06mm，如不符合以上要求，可用调整垫进行调整。

交 底 人：

年 月 日
接 受 人：

年 月 日

技术（安全）交底记录
单位工程名称
曲江井地面瓦斯抽放泵房设备安装

分部工程名称
电 气 安 装
分项工程名称
电 机 安 装
主要内容：
1、电机安装前必须进行有关的电气试验，其试验结果必须符合标准规定。
2、电机的接线必须正确无误符合设计要求。导线间以及对地距离必须符合要求。
3、电机的试运转必须符合以下规定：
A、轴承温度：滑动轴承不超过70℃，滚动轴承不超过80℃。
B、电机温升应不超过随机技术文件中的规定。
4、电机轴承密封性必须达到转动部位不漏油，静止部位不渗油。
5、电机的轴向窜轴量必须符合要求：2～4mm。
6、电机基础螺栓的安装必须符合有关规定。
7、垫铁的安装也必须符合有关规定。
交 底 人：

年 月 日
接 受 人：

年 月 日

技术（安全）交底记录
单位工程名称
曲江井地面瓦斯抽放泵房设备安装

分部工程名称
机 械 安 装
分项工程名称
试 运 转
主要内容：
1、试运转时间必须符合下列规定：
A、地面瓦斯泵房设备为8h;
B、其它水泵为4h.
2、泵的压力等性能指标必须达到设备技术文件的规定。
3、泵在设计负荷下连续运转2h后必须符合下列规定：
A、滑动轴承温度不高于70℃；
B、滚动轴承温度不高于80℃。
4、泵在试运转过程中无异常声音；
5、各紧固连接部位无松动现象；
6、各静密封部位不泄漏；
7、附属系统运转正常；
8、电动机的电流不得超过额定值。
交 底 人：

年 月 日
接 受 人：

年 月 日

技术（安全）交底记录
单位工程名称
曲江井地面瓦斯抽放泵房设备安装

分部工程名称
电 气 安 装
分项工程名称
接地装置安装
主要内容：
1、接至电器设备、器具和可拆卸的非带电金属部件接地（接零）的分支线，必须直接与接地干线相连，严禁将数个需要接地的电气设备串联接地。
2、接地线与设备接地，采用螺栓固定时，其接触面应按规定处理、螺栓紧固，装有电器的可开启盘面、台面柜门的接地线应以多股软导线与接地的金属构架可靠连接。
3、低压电器设备地面上外露的接地线的截面应不小于，截面60mm2,厚度3mm.
交 底 人：

年 月 日
接 受 人：

年 月 日

三、隐蔽工程检查验收记录

工程名称：丰城曲江井地面瓦斯抽放泵房设备安装

施工单位： 中鼎国际矿建分公司曲江项目部

隐蔽工程检查验收记录
单 位 工 程 称
曲江井地面瓦斯抽放泵房设备安装
图纸编号
S109037-299/687 1-5
分部分项工程名称
水泵、电机安装基础、垫铁
验收日期
年 月 日
验 收 项 目
基础
隐蔽时间
年 月 日
说明或附图
1、基础采用牌号为300-400号的水泥以及纯净的沙子组成组成比例为1：2：4。
2、基础在浇灌后，其强度不低于C30。
3水泵、电机预埋螺栓2组，螺栓孔组间间距为910mm 孔与孔间距为830mm.
4、每组螺栓下八组垫铁，每组垫铁由三块垫铁组成，高度在60—80mm之间。
检
查
内
容
1、基础螺栓规格、数量、安装位置，是否符合要求。
2、水泵、电机安装位置是否符合标准。
验
收
意
见

施工单位

签字（公章）
年 月 日
监理单位

签字（公章）
年 月 日
建设单位

签字（公章）
年 月 日

四、设备基础验收记录

工程名称：丰城曲江井地面瓦斯抽放泵房设备安装

施工单位： 中鼎国际矿建分公司曲江项目部

设备基础复验记录表
工程名称
曲江井地面瓦斯抽放泵房设备安装
子分部工程名称
基础验收
施工单位
中鼎国际矿建分公司曲江项目部
复验人员

复验日期

设备名称
水泵、电机
规格型号
DF85-45×5
安装位号
基础
序号
项目
允许偏差（mm）
实测值（mm）
序号
项目
允许偏差（mm）
实测值（mm）
1
平面位置
20
12，8
9
预埋地脚螺栓
标高（顶端）
+20，0

2
不同平面的标高
0，-20
-4，-6
中心距（在根部）
2

3
平面的外形尺寸
20
10，6
10
预埋活动地脚螺栓
中心位置
5

4
凸台上平面外形尺寸
0，-20
-4，-2
标高
+20，0

5
凹穴尺寸
+20，0

水平度（带槽锚板）
5

6
基础上平面水平度
每1m
5
1
水平度（带螺纹孔锚板）
2

全长
10
4
11
基础混凝土强度
设计强度
实际强度
7
垂直度
每1m
5
0．8
30
30
全长
10
2
12
其它：
8
预留地脚螺栓孔
中心位置
10
4，2
深度
-20，0
-10，-8
孔壁垂直度
10
2
复验结论

施工单位：

年 月 日
监理单位：

年 月 日
建设单位：

年 月 日
五、验评资料

工程名称：丰城曲江井地面瓦斯抽放泵房设备安装

施工单位： 中鼎国际矿建分公司曲江项目部

分项工程报验申请表
工程名称：曲江井地面瓦斯抽放泵房设备安装
致: 江西煤矿设计院广宇监理中心 （监理单位）
我单位已完成了曲江井地面瓦斯抽放泵房设备安装 工程工作，现报上该工程报验申请表，请予以审查和验收。
附件：
1、分项工程质量检验评定表 1套

承包单位（章） 中鼎国际矿建分公司曲江项目部
项目经理：
日 期： 年 月 日
审查意见：

项目经理：
总/专业监理工程师：
日 期： 年 月 日

分项工程质量检验评定表
单位工程名称：曲江井地面瓦斯抽放泵房设备安装
分项工程名称：垫铁、基础螺栓及二次灌浆
分部工程名称：机械安装 分项工程性质：一般
保 证 项 目
项 目
质 量 情 况
1
垫铁的材料必须符合要求，严禁有裂缝。
垫铁材料有材质报告
2
电机、水泵基座所用垫铁的表面粗糙度必须达到6.3的要求。
垫铁表面粗糙合格
3
基础螺栓的材质、规格和数量必须符合设计或出厂技术文件的规定。
基础螺栓规格和数量符合规 定
4
电机、水泵机座的二次灌浆符合规定。
二次灌浆符合规定
基本项目
项 目
质 量 情 况
等级
1
2
3
4
5
6
7
8
9
10
1
垫铁安装时设备找平后垫铁应露出10—30mm，斜垫铁应露出10—50mm.
√
√
√
Ο
Ο
Ο
√
√
√
√
合格
2
设备基座下的垫铁组的位置应符合规定。
√
√
√
√
√
√
√
Ο
Ο
Ο
合格
3
设备机座找正后，同组垫铁应符合规定。
√
√
√
√
√
√
√
√
√
√
优良
4
设备机座的基础螺栓安装应符合规定。
√
Ο
Ο
Ο
√
√
√
√
√
√
合格
允许偏差项目
项 目
允许偏差
实测值（mm）
1
每组垫铁层数3层
+1、-2
3
2
3
3
4
3
3
3
3
2
垫铁总高度不少于60mm
-10
70
75
60
65
60
65
70
80
70
3
平垫铁露出设备底面边缘10—30mm
±5
15
20
25
8
24
28
30
26
15
4
斜垫铁露出设备底面边缘10—50mm
±5
40
35
46
42
39
25
24
20
30
质量保证资料
项 目

1
施工图纸会审记录
有施工图
2
施工组织设计或施工技术措施
有施工组织设计
3
班组施工记录

4
隐蔽工程检查记录
有隐蔽工程记录
检查结果
1
保证项目
检查5 项，合格5项
2
基本项目
检查4项， 其中优良1项 优良率 25 ％
3
允许偏差项目
实测36点，其中合格36点 合格率 100％
4
质量保证资
核查均符合要求
评
定
等
级
工程负责人：

技术负责人：

队 长：
核
定
等
级
监理单位：

专业监理工程师：

年 月 日
核
定
等
级
建设单位：

工程负责人：

年 月 日
分项工程质量检验评定表
单位工程名称：曲江井地面瓦斯抽放泵房设备安装 分项工程名称：管路及附件安装
分部工程名称：机械安装 分项工程性质： 一 般
保证项目
项 目
质 量 情 况
1、要求清洗、脱脂、内部防腐的管段、管件、阀门等，其质量必须符合设计要求和规范规定
按要求清洗、脱脂内部防腐
2、管道的防腐蚀及隐蔽工程必须符合设计要求及规范规定
符合规定
3、安全阀的最终调试必须符合设计要求和标准规定
按规范要求调试
4、管道支架的安装必须符合设计要求和规范规定
管道支架安装符合规定
基本项目
项 目
质 量 情 况
等 级
1管道法兰、焊缝及其他连接件的安装应符合标准规定
√
√
√
√
Ο
Ο
合格
2管道安装的坡向、坡度应符合标准规定
√
√
Ο
Ο
√
√
合格
3管道穿越墙壁、楼板、屋面、道路时应符合标准规定

4法兰连接的质量应符合标准规定
√
√
√
√
√
√
优良
5螺栓连接质量应符合标准规定
√
Ο
√
√
Ο
√
合格
6承压铸铁管承插接口的施工质量应符合标准规定

7阀门的安装应符合标准规定
√
√
√
√
√
√
优良
8导向支架或滑动支架安装应符合标准规定

9弹簧支、吊架安装应符合标准规定

允许偏差
项 目
允许偏差（mm）
实 测 值
1、立井井筒管道位置
30
11
15
8

2、斜井井筒及巷道管道位置与腰线垂距
±30

3、斜井井筒及巷道管道位置与中心线水平间距
50

4、管卡、管架及管座的间距
300
301
298
298
300
302
质量保证资料
项 目
质 量 情 况
1、施工图纸及图纸会审记录
有施工图
2、施工组织设计或施工技术措施
施工组织设计已审批
3、班组施工记录

4、隐蔽工程检查验收记录
隐蔽工程已验收
检查结果
保证项目
检查 4 项，合格 4 项
基本项目
检查 5 项，其中优良 2 项，优良率 40 %
允许偏差项目
实测 8 点，其中合格 8 点，合格率 100 %
质量保证资料

评
定
等
级
工程负责人：

技术负责人：

队 长：
核
定
等
级
监理单位：

专业监理工程师：

年 月 日
核
定
等
级
建设单位：

工程负责人：

年 月 日

分项工程报验表
单位工程名称：曲江井地面瓦斯抽放泵房设备安装 分项工程名称：机体安装
分部工程名称：机械安装 分项工程性质：主要
保证项目
项 目
质 量 情 况
1、泵轴的窜量必须符合设备技术文件的规定
安装符合技术文件规定
2、联轴器的安装必须符合标准规定
联轴器安装符合标准规定
3、泵轴向水平度必须符合规定不超过0.5/1000
泵轴向水平度为0.4
基本项目
项 目
质 量 情 况
等级
1、泵与电机连接应符合标准规定
√
√
Ο
Ο
√
√
√
合格
2、连接可靠，盘动无明显阻滞，无异常声响
√
√
√
√
Ο
Ο
Ο
合格
允许偏差项目
项 目
实 测 值
1、叶轮出口中心线与涡轮中心线允许偏差1mm
0.4
0.4
0.2
0.2
2、多级泵在平衡盘靠紧的情况下叶轮出口的位置在导进口宽度内
√
√
√
√
3、泵体位置允许偏差10mm
4
2
4
4
4、泵体标高允许偏差±10mm
8
-2
6
7
5、多台泵体位置相互差允许偏差15mm
10
8
7
9
6、多台泵体标高相互差允许偏差20mm
4
8
6
12
质量保证资料
项 目
质 量 情 况
1、施工图纸及图纸会审记录
有施工图
2、施工组织设计或施工技术措施
施工组织设计已审批
3、班组施工记录

4、隐蔽工程检查验收记录
隐蔽工程已验收
检查结果
保证项目
检查 3 项，合格 3 项
基本项目
检查 2 项，其中优良 0 项，优良率 0 %
允许偏差项目
实测 24 点，其中合格 24 点，合格率 100 %
质量保证资料

评
定
等
级
工程负责人：

技术负责人：

队 长：
核
定
等
级
监理单位：

专业监理工程师：

年 月 日
核
定
等
级
建设单位：

工程负责人：

年 月 日

分 分项工程报验表
单位工程名称：曲江井地面瓦斯抽放泵房设备安装 分项工程名称：电机安装
分部工程名称：电气安装 分项工程性质：主要
保 证 项 目
项 目
质 量 情 况
1
电机安装前必须检查其出厂试验结果
电机出厂证件齐全
2
电机接线正确，符合设计电压。
电机电压等级符合安装使用
3
电机试运行：轴承温度不得超过80度。
电机运行正常，参数稳定
4
垫铁、基础螺栓、二次灌浆必须符合规定。
电机基础符合标准
基本项目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
电机抽芯检查
√
√
√
Ο
Ο
√
√
√

合格
2
电机电刷运行时无明显火花。
√
√
√
√
√
√
Ο
Ο

合格
3
电机外壳接地，接地线和紧固件均镀锌，接地线敷设美观。
√
√
Ο
Ο
√
√
√

合格
4
电机绕组及轴承的温度保护应接线正确，整定符合设计
√
√
√
√
√
√

优良
质量保证资料
项 目

1
施工图纸会审记录
有施工图
2
施工组织设计或施工技术措施
有施工组织设计
3
班组施工记录

4
隐蔽工程检查记录

检查结果
1
保证项目
检查 4 项，合格 4 项
2
基本项目
检查 4 项，优良 1 项 优良 25 ％
3
允许偏差项目
检查 项，合格 项 合格 ％
4
质量保证资料
核查均符合要求
评
定
等
级
工程负责人：

技术负责人：

队 长：
核 定 等 级
监理单位：

专业监理工程师：

年 月 日
核 定 等 级
建设单位：

工程负责人：

年 月 日

分项工程报验表
单位工程名称：曲江井地面瓦斯抽放泵房设备安装 分项工程名称：电缆敷设
分部工程名称：电气安装 分项工程性质：一般
保 证 项 目
项 目
质 量 情 况
1
电缆有出厂检验合格证，有试验报告
证件齐全
2
电缆严禁有绞拧、护层断裂和表面严重划伤等缺陷
电缆表面无缺陷，正常使用
3
电缆终端头和电缆接头的制作应按照技术规定制作
电缆终端头制作符合规定
4
送电正常，电缆终端头和接线盒核（定）相及刷漆正确，两端相位一致
送电运行正常
基本项目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
电缆支、托架安装位置正确，固定牢固，防腐蚀完好，间距均匀，排列整齐
√
√
√
√
√
√
Ο
Ο

合格
2
电缆保护管内径应大于电缆外径的1.5倍，钢管不应有穿孔、裂逢。
√
√
Ο
Ο
√
√
√

合格
3
电缆敷设位置和标高正确，排裂整齐
√
√
√
√
√
√

优良
4
电缆在电缆沟内敷设应平整、清洁、不积水
√
√
√
√
Ο
Ο

合格
质量保证资料
项 目

1
施工图纸会审记录
有施工图
2
施工组织设计或施工技术措施
有施工组织设计
3
班组施工记录

4
隐蔽工程检查记录

检查结果
1
保证项目
检查 4 项，合格 4 项
2
基本项目
检查4 项，优良1 项 优良25％
3
允许偏差项目
检查 项，合格 项 合格 ％
4
质量保证资料
核查均符合要求
评
定
等
级
工程负责人：

技术负责人：

队 长：
核 定 等 级
监理单位：

专业监理工程师：

年 月 日
核 定 等 级
建设单位：

工程负责人：

年 月 日

分项工程报验表
单位工程名称：曲江井地面瓦斯抽放泵房设备安装 分项工程名称：接地装置安装
分部工程名称：接地装置安装 分项工程性质：一般
保 证 项 目
项 目
质 量 情 况
1
在所有电气装置中，其金属部分必须有保护接地
电器接地、电子接零完整
2
接地分支线必须于干线并联不能串联
各接地、接零按照规定连接
3
各处接地装置接地的接地电阻必须符合标准
接地电阻阻值符合标准
基本项目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
接地线的材质和规格必须符合规定
√
√
√
√
√
√
√

及格
2
接地体的埋深和间距应符合规定
√
√
√

及格
3
接地线的敷设应符合规定
√
√
√
√
√

及格
4

质量保证资料

项 目

1
施工图纸会审记录
有施工图
2
施工组织设计或施工技术措施
有施工组织设计
3
班组施工记录

4
隐蔽工程检查记录

检查结果
1
保证项目
检查3 项，合格3项
2
基本项目
检查3项， 其中优良3项 优良率 100％
3
允许偏差项目
实测 点， 其中合格 点 合格率 ％
4
质量保证资料
核查均符合要求
评
定
等
级
工程负责人：

技术负责人：

队 长：
核 定 等 级
建设单位：

工程负责人：

年 月 日
核 定 等 级
监理单位：

专业监理工程师：

年 月 日

分项工程报验表
单位工程名称：曲江井地面瓦斯抽放泵房设备安装 分项工程名称：水泵试运转
分部工程名称：机械安装 分项工程性质： 一般
保证项目
项 目
质 量 情 况
1、试运转时间必须符合标准规定
水泵运行时间10h
2、泵的压力等到性能指标必须达到设备技术文件的规定
压力性能达到设备技术文件规定
3、在设计负荷下连续运转2h后轴承温升符合标准规定
轴承温升不超过50oC
4、各紧固连接部位无松动
连接部分无松动
5、运转中午异常声音，密封部位不泄漏
无异常现象，密封正常
允许偏差
项 目
实 测 值
1
2
3
4
5
1、普通软填料允许泄露量10～20滴/min
√
√
√
√
√
2、机械密封允许泄露量≤10mL/h
√
√

3、泵的径向振幅应符合规定≤0.08mm　
0．04
0．04

质量保证资料
项 目
质 量 情 况
1、施工图纸及图纸会审记录
有施工图
2、施工组织设计或施工技术措施
施工组织设计已审批
3、班组施工记录

4、隐蔽工程检查验收记录
隐蔽工程已验收
检查结果
保证项目
检查 5 项，合格 5 项
基本项目
检查 项，其中优良 项，优良率 %
允许偏差项目
实测 9 点，其中合格 9 点，合格率 100 %
质量保证资料

评
定
等
级
工程负责人：

技术负责人：

队 长：
核
定
等
级
监理单位：

专业监理工程师：

年 月 日
核
定
等
级
建设单位：

工程负责人：

年 月 日

分部工程报验表

单位工程名称：曲江井地面瓦斯抽放泵房设备安装
分部工程名称：机械安装 分部工程性质：一般
序号
分项工程名称
等 级
性质
备 注
合格
优良
1
垫铁、基础螺栓、二次灌浆
√

一般

2
管路及符件安装
√

一般

3
机体安装
√

主要

4
试运转
√

一般

5

6

7

合 计
5

优良率0 %
评定等级
技术负责人：

工程负责人：
核
定
等
级
建设单位：

工程负责人：
核
定
等
级
监理单位：

专业监理工程师：
年 月 日

分部工程报验表

单位工程名称：曲江井地面瓦斯抽放泵房设备安装
分部工程名称：电气安装 分部工程性质：一般
序号
分项工程名称
等 级
性质
备 注
合格
优良
1
电机安装
√

主要

2
电缆敷设
√

一般

3
接地装置安装

√
一般

4

5

6

7

合 计
1
2

优良率33 %
评定等级
技术负责人：

工程负责人：
核
定
等
级
建设单位：

工程负责人：
核
定
等
级
监理单位：

专业监理工程师：
年 月 日

单位工程质量综合评定表
工程名称：曲江井地面瓦斯抽放泵房设备安装
施工单位：中鼎国际矿建分公司曲江项目部
开工日期： 年 月 日 竣工日期： 年 月 日
项次
项 目
评 定 情 况
1
分部工程质量评定总汇
共 2 分部
其中优良 0 分部
优良率 0 %
2
质量保证资料评定
共核查 10 项
其中符合要求 6 项
经鉴定符合要求 4 项
3
观感质量评定
应得 10 分
实得 8.8 分
得分率 88 %
4

企业评定等级：

工程负责人：

企业技术负责人：

（公章）
年 月 日

建设单位：

（公章）

工程负责人：

年 月 日

监理单位：

（公章）

专业监理工程师：

年 月 日

六、机械、电气安装试验记录和报告

工程名称：丰城曲江井地面瓦斯抽放泵房设备安装

施工单位： 中鼎国际矿建分公司曲江项目部
