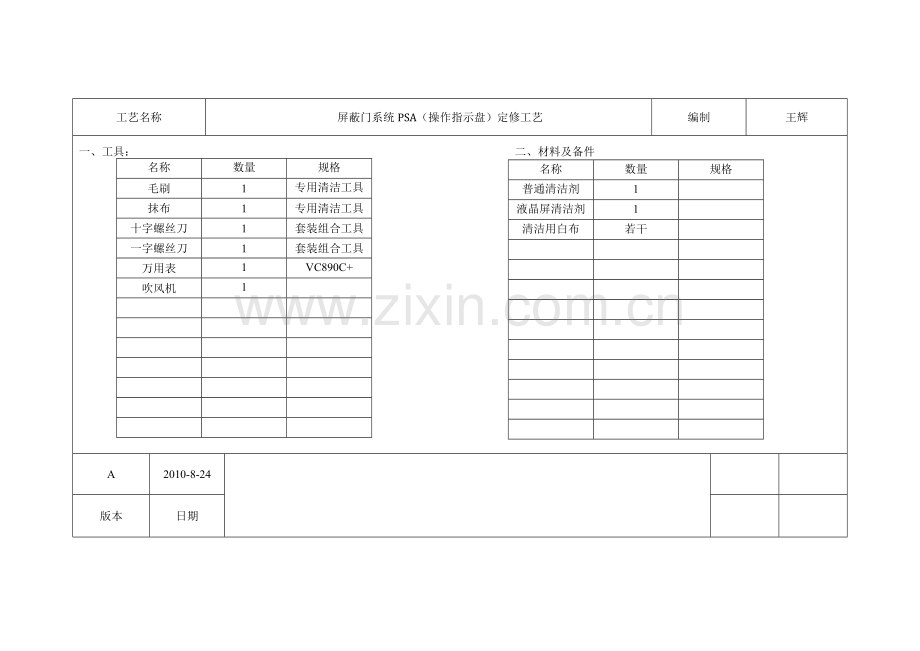

工艺名称屏蔽门系统PSA（操作指示盘）定修工艺编制王辉名称数量规格普通清洁剂 1 液晶屏清洁剂 1 清洁用白布若干一、工具：二、材料及备件名称数量规格毛刷 1 专用清洁工具抹布 1 专用清洁工具十字螺丝刀 1 套装组合工具一字螺丝刀 1 套装组合工具万用表 1 VC890C+ 吹风机 1 A 2010-8-24 版本日期工艺名称屏蔽门系统PSA（操作指示盘）定修工艺编制王辉屏蔽门双周保养PSA（操作指示盘）定修工艺巡检人员到车控室内进行PSA（操作指示盘）检查 1) 在液晶面板上检查屏蔽门运行状态是否正常、查阅屏蔽门运行数据是否更新。确保操作指示盘功能正常。 2) 用抹布清洁显示器外壳，液晶显示面板用专用的湿纸巾清洁。 3) PSA上如有屏蔽门故障报警，巡检人员须到站台对该扇屏幕门进行检查及排故。（屏蔽门故障报警时，红色为设备故障，橙色为设备故障已确认但未消除，黄色设备故障已修复但未消，蓝色为设备状态正常）屏蔽门月度保养PSA（操作指示盘）定修工艺 1) 在液晶面板上检查屏蔽门运行状态是否正常、查阅屏蔽门运行数据是否更新。确保操作指示盘功能正常。 2) 用抹布清洁显示器外壳，液晶显示面板用专用的湿纸巾清洁。 3) PSA上如有屏蔽门故障报警，巡检人员须到站台对该扇屏幕门进行检查及排故。（屏蔽门故障报警时，红色为设备故障，橙色为设备故障已确认但未消除，黄色设备故障已修复但未消，蓝色为设备状态正常） 4) 在液晶显示屏上查阅PSA监测数据（历史开关门电流等）。屏蔽门季度保养PSA（操作指示盘）定修工艺 1) 在液晶面板上检查屏蔽门运行状态是否正常、查阅屏蔽门运行数据是否更新。确保操作指示盘功能正常。 2) 用抹布清洁显示器外壳，液晶显示面板用专用的湿纸巾清洁。 3) PSA上如有屏蔽门故障报警，巡检人员须到站台对该扇屏幕门进行检查及排故。（屏蔽门故障报警时，红色为设备故障，橙色为设备故障已确认但未消除，黄色设备故障已修复但未消，蓝色为设备状态正常） 4) 在液晶显示屏上查阅PSA监测数据（历史开关门电流等）。确保PSA功能 6）检测操作指示盘的功能，保存历史记录 7）操作指示盘的数据是否更新，屏蔽门监控状态是否正常 A 2010-8-24 版本日期工艺名称屏蔽门系统PEC（屏蔽门紧急控制面板）定修工艺编制王辉名称数量规格普通清洁剂 1 液晶屏清洁剂 1 清洁用白布 1 一、工具：二、材料及备件名称数量规格毛刷 1 专用清洁工具抹布 1 专用清洁工具十字螺丝刀 1 套装组合工具一字螺丝刀 1 套装组合工具万用表 1 VC890C+ 吹风机 1 A 2010-8-24 版本日期工艺名称屏蔽门系统PEC（屏蔽门紧急控制面板）定修工艺编制王辉屏蔽门双周保养PEC（屏蔽门紧急控制面板）定修工艺巡检人员到车控室内进行PEC（屏蔽门紧急控制面板）检查通过测试按钮，测试PEC灯功能是否正常 1) 确保PEC外观无损伤，面板上部件无缺损，箱门关闭； 2) 确保PEC箱子表面清洁,发现污垢立即用抹布擦干净； 3) 检查在屏蔽门关闭时“全部门关闭且锁定”灯是否亮起。屏蔽门月度保养PEC（屏蔽门紧急控制面板）定修工艺 1) 确保PEC外观无损伤，面板上部件无缺损，箱门关闭； 2) 确保PEC箱子表面清洁,发现污垢立即用抹布擦干净； 3) 检查在屏蔽门关闭时“全部门关闭且锁定”灯是否亮起。 4) 通过测试按钮，测试PEC灯功能是否正常；屏蔽门季度保养PEC（屏蔽门紧急控制面板）定修工艺 1) 按“灯测试”按钮，检测PEC上所有灯是否亮起 2) 用指定的钥匙转动“紧急控制”钥匙开关到“PEC激活”位置，检查“PEC激活”橙色指示灯是否亮起 3) 按“开门”按钮，检查“开门”指示灯按钮是否亮起，门是否打开 4) 当全部屏蔽门打开后，检查“全部屏蔽门关闭锁定”绿色指示灯是否熄灭，“开门”按钮灯是否熄灭 5) 按“关门”按钮，检查“关门”按钮灯是否亮起，门是否关闭 6) 当全部门关闭锁定后，检查“全部屏蔽门关闭锁定”绿色指示灯是否亮起，“关门”按钮灯是否熄灭 7) 用专用钥匙将“紧急控制”开关转换到“PSL紧急”位置，检查 “PSL紧急”指示灯是否亮起，检查PSL功能是否正常用专用钥匙转动“紧急控制”钥匙开关到“PEC自动”位置屏蔽门半年度保养PEC（屏蔽门紧急控制面板）定修工艺 1) 打开PEC的箱门 2) 用毛刷轻轻的把电线上的灰刷掉 3) 用吹风机把箱内的灰尘吹干净 4) 用擦布把箱内的灰尘擦干净 5) 紧固箱内的全部接线，螺丝端子要紧固，弹簧端子要用手轻拉导线检查连接是否可靠，发现接线松动，重新连接端子 6) 清洁箱体表面的灰尘 8) 把箱门锁紧，全面测试PEC的功能 A 2010-8-24 版本日期工艺名称屏蔽门系统活动门定修工艺编制王辉名称数量规格普通清洁剂 1 液晶屏清洁剂 1 玻璃清洁剂 1 清洁用白布 1 油壶 1 一、工具：二、材料及备件名称数量规格秒表 1 套装组合工具十字螺丝刀 1 套装组合工具一字螺丝刀 1 套装组合工具扳手 1 套装组合工具检测木板 1 10 x 100mm 钢皮卷尺 1 5000mm 万用表 1 VC890C+ 专用门锁扳手 1 专用非标工具梯子 1 2000mm 导靴专用扳手 1 专用非标工具吹风机 1 数字测力计 1 HF-200 A 2010-8-24 版本日期工艺名称屏蔽门系统活动门定修工艺编制王辉屏蔽门双周保养活动门定修工艺 1) 活动门外观检测，确保门扇表面无摩擦和损坏； 2) 在上下行站台上检查活动门是否能正常打开和关闭； 3) 检查活动门外观是否整洁、门扇表面无摩擦和损坏； 4) 站台侧发现污垢立即用专用工具清洁； 5) 检查屏蔽门密封橡胶条是否完整； 6) 在站台开/关门时，检查开关门时声音是否超出范围。屏蔽门月度保养活动门定修工艺 1) 活动门外观检测，确保门扇表面无摩擦和损坏； 2) 在上下行站台上检查活动门是否能正常打开和关闭； 3) 检查活动门外观是否整洁、门扇表面无摩擦和损坏； 4) 站台侧发现污垢立即用专用工具清洁； 5) 检查屏蔽门密封橡胶条是否完整； 6) 在站台开/关门时，检查开关门时声音是否超出范围。用秒表检查屏蔽门开/关门运行时间（开门时间为3±0.2s，关门时间为3.5±0.2s），打开的速度是否正常、一致。屏蔽门季度保养活动门定修工艺 1) 打开顶盒活动面板将面板支撑好 2) 在就地控制盒上，用钥匙将屏蔽门控制方式切换到手动”状态，用就地控制盒上的按钮操作开门和关门； 3) 模拟障碍物故障：门扇打开，在启动关闭期间从脚踏板上方1米高处插入10 x 100mm 木板，在就地控制盒上按下“关门按钮”，核实故障探测。在关门阶段门扇探测到障碍物，门扇停止运功约数秒。三次关门尝试后，障碍物还存在，门低速重开至完全打开位置，此时蜂呜器响起直至门锁定。如障碍物已移除，信号系统/PSL/PEC发出开/关命令，门自动低速关闭。如“障碍物探测”功能不符合要求的门扇要进行调节 4) 在两扇门关闭时，用钢皮尺测量门扇中心到相邻面板尺寸误差±2mm内；如果存在误差，可调整门扇连接臂的位置，得到规定的误差范围 5) 在就地控制合上，将屏蔽门控制方式切换到“自动”，同时拔出钥匙 6) 关闭锁定活动面板 7) 清洁轨道侧活动门 ①　将一侧门全部关闭 ②　在轨道侧，用抹水器将屏蔽门外侧涂上水，把灰尘和污垢擦掉 ③　顽固的污垢可用擦布蘸清洁剂去除 ④　用玻璃刮将玻璃和门框上的水刮干净屏蔽门半年度保养活动门定修工艺 1) 打开活动面板，在就地控制盒上将钥匙开关转至隔离位置 2) 手动低速开屏蔽门，检查是否有明显阻力 3) 用测力器顶住门扇装锁的高度位置，匀速缓慢推动门扇运行，然后读取测力表的读数 4) 活动门启动力不超过150N 5) 测力超过限值的门扇，要检查踏脚板凹槽里是否有固体污垢、导靴是否紧靠脚踏板导槽、导靴支撑是否松动、门机里是否有障碍物、导轨上是否有灰尘，螺杆上是否有油污、灰尘或缺油，要及时排除故障，直到门扇测力达标 6) 在就地控制盒上将钥匙开关转至自动位置，然后关闭活动面板，将活动面板锁紧 1) 同半年度保养规程 2) 在活动门打开和关闭两个状态，检查踏脚板上的凹槽里（包括伸向固定门段的凹槽）是否有固体污垢和杂物嵌入（如口香糖、鞋钉、螺丝等），如发现及时清理 3) 用回丝蘸少量机油擦拭凹槽内侧（机油必须拧干、踏脚板上不能沾上油） 4) 用专用的导靴扳手紧固导靴支撑（注意放准导靴位置，不要使导靴卡住导槽） 5) 将凹槽下的防尘条调整到底座上方居中位置门体调整 1) 用用水平尺测量门扇顶部的水平度，确定门扇的垂直范围（误差范围在±2mm） 2) 用直尺测量门扇中心到相邻门板误差（误差范围在±2mm） 3) 用直尺测量门扇底部高度在在10±2mm 4) 调整门扇垂直度 ①　打开活动面板，使门处于关闭状态 ②　在门扇的顶端中间部位放置水平尺，松开门扇紧固螺丝 ③　调整调节门扇高度吊紧螺丝，使门扇达上水平尺达到水平 ④　然后紧固门扇螺丝。 5) 门扇中心到相邻门板误差调整 ①　松开紧固螺丝，调整门扇连接臂的位置 ②　同时用直尺测量门扇中心到相邻门板的尺寸，得到规定的误差范围 ③　然后紧固门扇螺丝 6) 门扇底部高度调整 ①　松开门扇紧固螺丝 ②　调整调节门扇高度吊紧螺丝，使门扇底部离开踏脚板距离为10±2mm ③　然后紧固门扇螺丝。 A 2010-8-24 版本日期工艺名称屏蔽门系统应急门定修工艺编制王辉名称数量规格普通清洁剂 1 液晶屏清洁剂 1 玻璃清洁剂 1 清洁用白布 1 油壶 1 一、工具：二、材料及备件名称数量规格吹风机 1 手持式220V 钢皮卷尺 1 5000mm 十字螺丝刀 1 套装组合工具一字螺丝刀 1 套装组合工具扳手 1 套装组合工具专用门锁扳手 1 专用非标工具梯子 1 2000mm A 2010-8-24 版本日期工艺名称屏蔽门系统应急门定修工艺编制王辉屏蔽门双周保养应急门定修工艺 1) 检查门扇表面确保无摩擦或损坏； 2) 确保应急门是否清洁，发现污垢，用专用的工具清洁； 3) 检查应急门关闭锁紧是否可靠。屏蔽门月度保养应急门定修工艺 1) 检查门扇表面确保无摩擦或损坏； 2) 确保应急门是否清洁，发现污垢，用专用的工具清洁； 3) 检查应急门关闭锁紧是否可靠。 4）确保应急门关闭限位接触良好屏蔽门季度保养应急门定修工艺 1. 检查应急门锁舌是否卡死，如卡死，加机油，使锁舌来回运动，将锁舌弹出 2. 检查限位安装是否松动，如松动，调整限位安装位置，使门关上时锁舌能推动限位开关动作，并紧固安装螺丝 3. 如果发现由于结构原因，门关上时锁舌不能推动限位开关动作，可用金属垫块垫在锁舌和限位开关的推杆之间，确保限位开关动作 4. 检查限位开关在触发和未触两种状态下，触点是否能正确合上和断开，清除限位开关内的灰尘，如限位开关触点不能正确切换则限位开关已损坏，须更换限位开关 5. 紧固限位开关的接线，确保接线可靠 6. 在站台侧和轨道侧分别检查应急门解锁机构，缺保应急门的解锁功能 7. 关闭并锁定应急门和活动面板 A 2010-8-24 版本日期工艺名称屏蔽门系统端头门定修工艺编制王辉名称数量规格普通清洁剂 1 液晶屏清洁剂 1 玻璃清洁剂 1 清洁用白布 1 油壶 1 一、工具：二、材料及备件名称数量规格吹风机 1 手持式220V 扳手 1 套装组合工具十字螺丝刀 1 套装组合工具一字螺丝刀 1 套装组合工具万用表 1 VC890C+ 专用门锁扳手 1 专用非标工具梯子 1 2000mm A 2010-8-24 版本日期工艺名称屏蔽门系统端头门定修工艺编制王辉屏蔽门双周保养端头门定修工艺 1）确保门扇表面无摩擦或损坏； 2) 确保端头门门锁、闭门器状态正常； 3) 确保端头门清洁。屏蔽门月度保养端头门定修工艺 1）确保门扇表面无摩擦或损坏； 2) 确保端头门门锁、闭门器状态正常； 3) 确保端头门清洁。 4）确保端头门装饰板安装牢固。屏蔽门季度保养端头门定修工艺 1) 检查应急门锁舌是否卡死，如卡死，可加油，使锁舌来回运动，将锁舌弹出 2) 检查限位安装是否松动，如松动，调整限位安装位置，使门关上时锁舌能推动限位开关动作，并紧固安装螺丝 3) 检查限位开关在触发和未触两种状态下，触点是否能正确合上和断开，清除限位开关内的灰尘，如限位开关触点不能正确切换则限位开关已损坏，须更换限位开关 4) 紧固限位开关的接线，确保接线可靠 5) 检查锁的状态，端头门是否能锁紧，闭门器是否完好。在轨道侧是否能解锁，解锁后手柄是否能复位，在站台侧是否能用钥匙开门，有时由于开锁方向不正确或固定锁紧螺丝松动，造成锁孔位置偏移，使门不能解锁 A 2010-8-24 版本日期工艺名称屏蔽门系统屏蔽门管理室定修工艺编制王辉名称数量规格普通清洁剂 1 液晶屏清洁剂 1 玻璃清洁剂 1 清洁用白布 1 油壶 1 一、工具：二、材料及备件名称数量规格毛刷 1 专用清洁工具抹布 1 专用清洁工具十字螺丝刀 1 套装组合工具一字螺丝刀 1 套装组合工具扳手 1 套装组合工具吹风机 1 手持式220V 梯子 1 2000mm 万用表 1 VC890C+ A 2010-8-24 版本日期工艺名称屏蔽门系统屏蔽门管理室定修工艺编制王辉屏蔽门双周保养屏蔽门管理室定修工艺 1) 记录屏蔽门管理室的温度和湿度数据； 2) 用专用的清洁工具清理天花板和墙面上的集尘蜘蛛网和吊尘； 3) 用专用的清洁工具清理空调通风口的灰尘； 4) 打开直流屏门,用毛刷将箱体内壁、充电模块表面、门体、门框上面的灰尘清除掉。 5) 打开馈线屏门，用毛刷将箱体内壁、开关表面、门体、门框上面的灰尘清除掉（注意：开关上清灰时，毛刷一定要顺着开关的当前方向清理灰尘）。 6) 打开电池屏门，用毛刷将箱体内壁、蓄电池表面、门体、门框上面的灰尘清除掉（注意：不要碰掉电线接头）。 7) 用抹布清洁进线箱、直流屏、馈电屏、电池屏、PSC屏、等其他箱体的五面外观，清洁箱体的散热、通风口，对于难清洁的部位可加清洁剂擦拭（注意：清洁剂不要喷到柜内的电器上，以免造成短论损坏电器）； 8) 整理管理室物品，将不用的杂物清理出去，把要用的物品摆放整齐； 9) 把地面清扫一遍； 10) 拖把浸水后挤干，将地面擦干净。 A 2010-8-24 版本日期工艺名称屏蔽门系统PSL站台端头控制面板定修工艺编制王辉名称数量规格普通清洁剂 1 液晶屏清洁剂 1 玻璃清洁剂 1 清洁用白布 1 油壶 1 一、工具：二、材料及备件名称数量规格毛刷 1 专用清洁工具数字测力计 1 HF-200 十字螺丝刀 1 套装组合工具一字螺丝刀 1 套装组合工具扳手 1 套装组合工具抹布 1 专用清洁工具万用表 1 VC890C+ 梯子 1 2000mm 吹风机 1 手持式220V A 2010-8-24 版本日期工艺名称屏蔽门系统PSL站台端头控制面板定修工艺编制王辉屏蔽门双周保养PSL站台端头控制面板定修工艺巡检人员对车头车尾四个PSL端头控制面板检查 1) 按下测试按钮，检查PSL指示灯是否全部亮起； 2) 确保PSL外观无损伤，面板上部件无缺损，箱门关闭； 3) 确保PSL箱体清洁，发现污垢立即用抹布擦干净； 4) 检查在屏蔽门关闭时“全部门关闭且锁定”灯是否亮起。屏蔽门月度保养PSL站台端头控制面板定修工艺 1) 按下测试按钮，检查PSL指示灯是否全部亮起； 2) 确保PSL外观无损伤，面板上部件无缺损，箱门关闭； 3) 确保PSL箱体清洁，发现污垢立即用抹布擦干净； 4) 检查在屏蔽门关闭时“全部门关闭且锁定”灯是否亮起。屏蔽门季度保养PSL站台端头控制面板定修工艺在PEC上将“紧急控制”开关转至“PSL紧急”模式 1) 检查 “PSL紧急”橙色指示灯是否亮起 2) 转动“PSL激活”钥匙开关到“激活”位置 3) 检查“PSL激活”绿色指示灯是否亮起 4) 按“开门”按钮，检查“开门”绿色指示灯按钮是否亮起，屏蔽门是否开门，“全部门关闭锁定”指示灯是否熄灭 5) 检查全部屏蔽门完全打开后，“开门”绿色指示灯按钮是否熄灭; 6) 按“关门”按钮，检查“关门”指示灯按钮是否亮起，屏蔽门是否关闭 7) 当全部屏蔽门在关闭锁定位置，检查“全部屏蔽门关闭锁定”绿色指示灯是否亮起，“关门”指示灯按钮是否熄灭 8) 检查“灯测试”按钮激活后，全部灯是否亮起 9) 将“PST激活”钥匙开关转至激活位置，检查“PST激活”橙色灯亮起 10) 检查“互锁解除”信号被发送到信号系统后，“互锁解除”红色指示灯是否亮起 11) 转动“PSL激活”钥匙开关到“自动”位置屏蔽门半年度保养PSL站台端头控制面板定修工艺 1) 在PEC上将“紧急控制”开关转至“PSL紧急”模式 2) 检查 “PSL紧急”橙色指示灯是否亮起 3) 转动“PSL激活”钥匙开关到“激活”位置 4) 检查“PSL激活”绿色指示灯是否亮起 5) 按“开门”按钮，检查“开门”绿色指示灯按钮是否亮起，屏蔽门是否开门，“全部门关闭锁定”指示灯是否熄灭 6) 检查全部屏蔽门完全打开后，“开门”绿色指示灯按钮是否熄灭; 7) 按“关门”按钮，检查“关门”指示灯按钮是否亮起，屏蔽门是否关闭 8) 当全部屏蔽门在关闭锁定位置，检查“全部屏蔽门关闭锁定”绿色指示灯是否亮起，“关门”指示灯按钮是否熄灭 9) 检查“灯测试”按钮激活后，全部灯是否亮起 10) 将“PST激活”钥匙开关转至激活位置，检查“PST激活”橙色灯亮起 11) 检查“互锁解除”信号被发送到信号系统后，“互锁解除”红色指示灯是否亮起 12) 转动“PSL激活”钥匙开关到“自动”位置 13) 打开PSL的箱门 14) 用毛刷轻轻的把电线上的灰刷掉 15) 用吹风机把箱内的灰尘吹干净 16) 用擦布把箱内的灰尘擦干净 17) 紧固箱内的全部接线，螺丝端子要紧固，弹簧端子要用手轻拉导线检查连接是否可靠，发现接线松动，重新连接端子 18) 清洁箱体表面的灰尘 19) 把箱门锁紧，全面测试PLC的功能 A 2010-8-24 版本日期工艺名称屏蔽门系统电气绝缘定修工艺编制王辉名称数量规格普通清洁剂 1 液晶屏清洁剂 1 玻璃清洁剂 1 清洁用白布 1 油壶 1 一、工具：二、材料及备件名称数量规格融断器手柄 1 专用工具吹风机 1 手持式220V 十字螺丝刀 1 套装组合工具一字螺丝刀 1 套装组合工具扳手 1 套装组合工具 U盘 1 4G 绝缘电阻表 1 500V 万用表 1 VC890C+ A 2010-8-24 版本日期工艺名称屏蔽门系统电气绝缘定修工艺编制王辉测试前必须先关闭电源，关闭电源操作步骤如下必须先关闭PSA、MMS设备和逆变器电源。操作步骤请参照逆变器年度保养的有关条款先断开直流柜上的逆变器输出开关和上、下行驱动电源开关QF101-QF103(3只)、QF201-QF203(3只) 、再断开控制电源开关，最后断开驱动电源总开关HZ14、HZ15、开关要逐一断开用专用工具“NT融断器手柄”把馈线柜内的两个电池熔断器FU10、FU11取下，切断蓄电池供电先拔出电源模块的电源进线熔断器HZ3~HZ9，后将电源模块从插座上退出把直流柜中的交流电进线开关HZ1、HZ2断开断开进户箱的甲、乙二路电源空气开关，用电笔测量空气开关出线侧确认无电源；直流屏的绝缘测试断开接触器的控制融丝、关断避雷器绝缘电阻表校验：在每次使用绝缘电阻表之前，都要对绝缘电阻表进行校验。在L和E线开路时摇动手柄，这时表指示应该是无穷大；在L和E线短路时摇动手柄，这时表指示应该是零用500V的兆欧表在直流柜内进线端子处测量两路电源进线的绝缘电阻。在测相间绝缘前用电笔和电压表测直流柜中的进线端子，确认无电后。用兆欧表的L端钮和E端钮分别接两进线的端头，在测相线与PE线之间的绝缘时，兆欧表的L端钮接相线的端头，E端钮接PE线端头，用120转/分的匀速度摇动； A-B ≥0.5 MΩ A-PE ≥0.5 MΩ B-C ≥0.5 MΩ B-PE ≥0.5 MΩ C-A、 ≥0.5 MΩ C-PE ≥0.5 MΩ 工作结束后对所工作过部位认真检查，防止东西遗忘在设备上。测量结束后按记录表中的要求，认真填写，恢复供电按倒闸操作顺序合上对应开关（具体操作参照供电顺序）。对电源柜中数据做好记录，整个工作全部结束后认真检查设备运行状态，作好记录。工作中发生问题必须立即解决，如不能解决的问题必须通知相关人员及时解决。门机电源线的绝缘测试关闭DCU；先断开DCU开关，从左至右拔出DCU上3只接插件。(安装顺序为从右至左，拔出时要捏住接插件两侧的卡簧向外拉，不要用蛮力，也不要拉电线电缆以免损坏接插件，网线不要断开；用500伏的兆欧表测量电源正极进线电缆对门机外壳之间的绝缘和负极进线电缆对门机外壳之间的绝缘，兆欧表的L端钮接进线电缆的正/负端，E端钮接门机中的黄绿线端头，用120转/分的匀速度摇动，测量阻值应大于等于0.5MΩ 分不别在1、2、3号屏蔽门的接线端子处测量门机电源线的绝缘如出现绝缘电阻不达标，要进行分段测试，直到找到绝缘损坏处，必须彻底解决绝缘问题恢复DCU上的接插件（顺序从右至左），合上DCU空气开关门体等电位与车站框架地之间的绝缘测试断开门体和导轨的等电位连接电缆。（从靠近门体一端断开用500伏的兆欧表测量绝缘电阻，兆欧表的线路端钮“L”接端头门边上的非标固定门下的铜排，兆欧表的接地端钮“E”接电缆托架，用120转/分的匀速度摇动，测试绝缘电阻应大于等于0.5 MΩ。每次测试在上、下行的两端分别测一次确保无其他杂物与屏蔽门门体接触而导致绝缘下降。如果绝缘电阻还是不达标，必须清洁踏脚板下和立柱上的绝缘支架的灰尘污垢，清理踏脚边上的绝缘嵌条上的灰尘，然后再测量绝缘电阻，直至绝缘达标为止测试结束后，恢复等电位连接电缆通过PSL就地控制面板上的开关钮，开关门检查所有屏蔽门工作是否正常。（专人操作，专人观察确认）测试结束后把拆下的上、下行驱动电源线和控制电源线重新接到接线端子上，恢复原来状态恢复供电按倒闸操作顺序先合上进户箱的甲、乙二路电源空气开关，然后合上直流柜中的交流电进线开关HZ1、HZ2 将电源模块插入插座，合上熔断器HZ3~HZ9 用专用工具“NT融断器手柄”把馈线柜内的两个电池熔断器FU10、FU11恢复合上“上、下行电源总开关”，然后合上“上、下行驱动电源开关”和“控制电源开关”，最后合上逆变电源开关，开关要逐一合上打开逆变器开关，开启MMS、PSA的电脑和法维莱的监控软件，操作程序请参照“逆变器保养”中的3.16、3.17款内容。注意检查监视系统是否正常；如有故障须及时排除，或通知有关人员前来维护 A 2010-8-24 版本日期工艺名称屏蔽门系统蓄电池定修工艺编制王辉名称数量规格普通清洁剂 1 液晶屏清洁剂 1 玻璃清洁剂 1 清洁用白布 1 油壶 1 一、工具：二、材料及备件名称数量规格十字螺丝刀 1 套装组合工具一字螺丝刀 1 套装组合工具扳手 1 套装组合工具万用表 1 VC890C+ NT融断器手柄 1 放电器 1 FHZ2自动恒流放电器 A 2010-8-24 版本日期工艺名称屏蔽门系统电源模块定修工艺编制王辉屏蔽门电源模块半年度保养定修工艺 1) 拔出电源模块的熔断器开关HZ3~HZ9，将电源模块在插座上退出 2) 至车控室把上行及下行的PEC控制面板上的钥匙旋转至‘PSL紧急’位置 3) 在墙面的进线开关盒内切断二路交流电源，（先关未带负载的一路电源） 4) 在上行屏蔽门就地控制面板(PSL)上，把钥匙转到‘PSL激活’位置 5) 在半小时内分别进行三次上行屏蔽门的开、关试验，并且记录数据 6) 在记录数据过程中，对开、关门瞬间产生的电流要密切监视，如果超过额定范围，需要记录留底 7) 在下行轨道旁的屏蔽门就地控制面板(PSL)上，把钥匙转到‘PSL激活’位置 8) 在半小时内分别进行三次下行屏蔽门的开、关试验，并且记录数据，内容见表1，以确认蓄电池的电量能否满足在二路交流电源失电的情况下正常开、关屏蔽门 9) 上述操作完成以后，在墙面的进线开关盒上把二路交流电源合上，然后观察并确认馈电屏显示器上模拟电路中二路交流电源的开关标记已合上。把上、下行的PSL、PEC控制面板上的钥匙旋转至自动位置 10) 将电源模块重新插入插座并恢复熔断器开关HZ3~HZ9，并检查电源模块是否工作正常。屏蔽门电源模块年度保养定修工艺 1) 关断电源模块的送电的融丝开关 2) 把电源模块从导轨上拉出 3) 用毛刷和抹布将电源模块外表的灰尘清理干净 4) 打开电源模块外壳，取出线路板，用毛刷把灰刷干净；（注意：要戴绝缘手套，人体不要直接接触线路板的导电部分，因电容可能仍储电，造成触电）用吹风机将线路板上的余灰吹干净 5) 用吹风机将电源模块壳体内的灰尘清理干净 6) 将线路板按原样安装好 7) 盖上电源模块的外壳 8) 检查电源模块的插头有无变形、氧化腐蚀，检查插座的簧片是否完好，接触是否可靠 9) 紧固电源模块插座上的接线 10) 把电源模块按原样插入插座内（模块顺序不要混乱）；把电源模块后面的固定螺丝拧紧 11) 合上电源模块的送电开关，检查电源模块工作是否正常，直流电压是否在规定的范围内。电池屏 1. 保养内容 1) 清洁 2) 接线端子的检查紧固、紧固 3) 蓄电池活化保养 4) 电源模块的充电状态检查 5) 电源模块的温升检查 2. 目的保障电池安全工作 3. 工具螺丝刀、绝缘扳手、抹布、吹风机、吸尘器、放电器 4. 作业内容 1) 用融丝手柄拔出两融丝 2) 使用干燥的毛刷对柜内死角及容易积灰的地方进行清洁，用吸尘器吸除灰尘 3) 使用吹灰器和干燥的毛刷扫除蓄电池表面的灰尘并用干燥的抹布把蓄电池表面擦拭干净。注意：在清洁过程中，手臂及金属部件不能同时触碰蓄电池的二极，以防电池断路和触电事故 4) 紧固所有的电池接线端子，注意不要使蓄电池短路； 5) 检查连接器是否完好；2.控制电池区域电解液渗漏 6) 用毛刷扫除箱体表面及通风口的灰尘。喷洒清洁剂，用抹布擦拭柜体及门板玻璃 7) 蓄电池放电 ①　关断电源模块的熔断器HZ3~HZ9，后将电源模块在插座上退出 ②　将放电器（型号FHZ2自动恒流放电器）的匹配设置为80－100V、放电电压设置为85V,放电电流调节设置为12A、显示方式设置A/h，然后把放电器的放电输入线（红色为正极）与配电屏柜内供放电的断路器连接（注意：正，负极不得接反），并合上直流柜内的放电断路器 ③　插上放电器的工作电源插头，打开放电器放电开关，进行放电，放电量为总蓄电池电量的10%，当蓄电池总电量为120A/h时，放电量不得小于12A/h，不得大于15A/h，放电时间为一小时 ④　放电完毕后，分断直流柜的放电断路器、关断放电器电源开关，拔出放电器的工作电源插头，拆下放电器与直流柜的连线 ⑤　放电结束后恢复熔断器HZ3~HZ9并将电源模块重新插入插座。这时开始对蓄电池进行充电，直至蓄电池进入“浮冲”阶段 ⑥　在充电初和充电结束时，用点温计测量蓄电池和电源模块的温升 ⑦　注意：在放电及充电过程中，需要检查蓄电池电压、电流的变化及蓄电池有无发热现象，如发生异常情况，须对该蓄电池复测，确认该蓄电池已损坏，须及时上报公司和有关部门，并对蓄电池进行更换 ⑧　在冲放电过程中，要对蓄电池温升用红外线测试仪进行检测，控制温升≤20℃ 在充电过程中控制充电电压为105V-110V，同时测量充电模块温升（≤20℃） A 2010-8-24 版本日期工艺名称屏蔽门系统等电位连接定修工艺编制王辉名称数量规格普通清洁剂 1 液晶屏清洁剂 1 玻璃清洁剂 1 清洁用白布 1 油壶 1 一、工具：二、材料及备件名称数量规格融断器手柄 1 专用工具吹风机 1 手持式220V 十字螺丝刀 1 套装组合工具一字螺丝刀 1 套装组合工具扳手 1 套装组合工具万用表 1 VC890C+ 梯子 1 2000mm 绝缘电阻表 1 500V A 2010-8-24 版本日期工艺名称屏蔽门系统等电位连接定修工艺编制王辉 1) 打开屏蔽门，在馈电屏上关断门机的驱动、控制电源开关，打开活动面板，拔掉DCU上的插头 2) 断开门体和导轨的等电位连接电缆。（从靠近门体一端断开） 3) 用500伏的兆欧表测量绝缘电阻，兆欧表的线路端钮“L”接端头门边上的非标固定门下的铜排，兆欧表的接地端钮“E”接电缆托架，用120转/分的匀速度摇动，测试绝缘电阻应大于等于0
