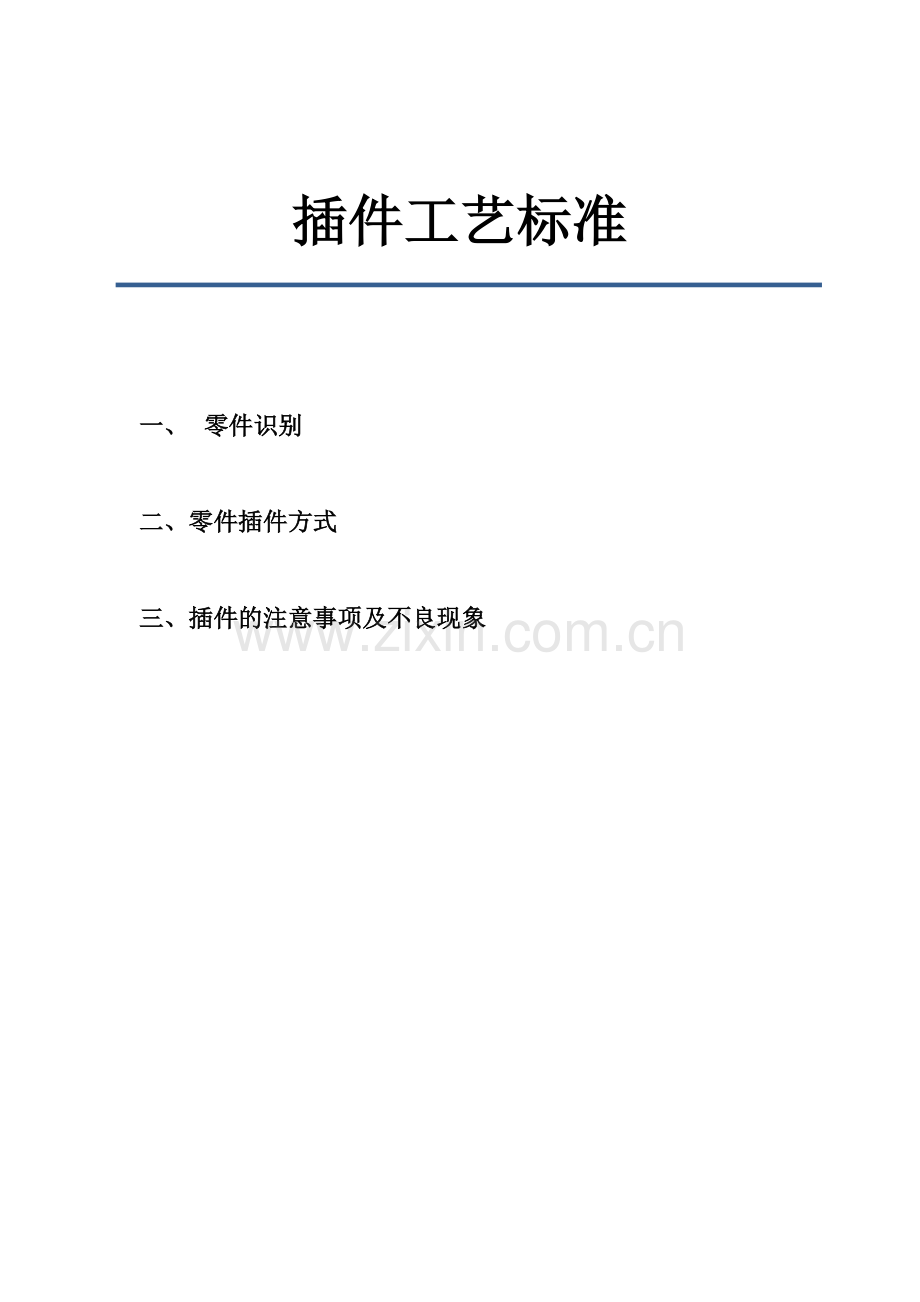

插件工艺标准

一、 零件识别

二、零件插件方式

三、插件的注意事项及不良现象

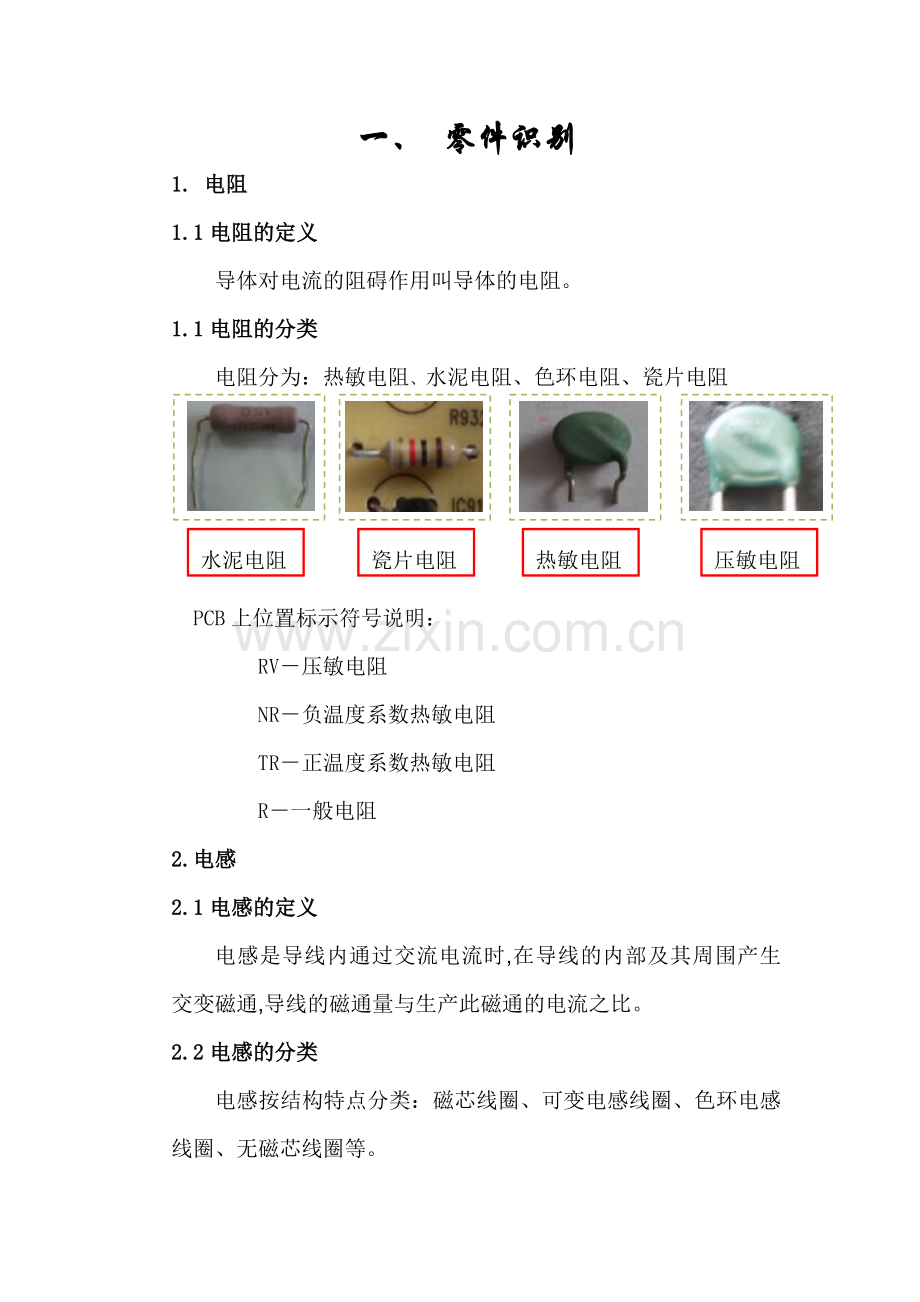

一、 零件识别
1. 电阻
1.1电阻的定义
　　导体对电流的阻碍作用叫导体的电阻。
1.1电阻的分类
　　电阻分为：热敏电阻、水泥电阻、色环电阻、瓷片电阻

压敏电阻
热敏电阻
瓷片电阻
水泥电阻

PCB上位置标示符号说明：
RV－压敏电阻
　　　NR－负温度系数热敏电阻
　　　TR－正温度系数热敏电阻
　　　R－一般电阻
2.电感
2.1电感的定义
电感是导线内通过交流电流时,在导线的内部及其周围产生交变磁通,导线的磁通量与生产此磁通的电流之比。
2.2电感的分类
电感按结构特点分类：磁芯线圈、可变电感线圈、色环电感线圈、无磁芯线圈等。

磁珠
色环电感

磁芯线圈

　PCB上位置标示符号说明：
　　　FB－磁珠、色环电感
　　　L－电感
3. 电容
3.1电容的定义
所谓电容，就是容纳和释放电荷的电子元器件。电容的基本工作原理就是充电放电，当然还有整流、振荡以及其它的作用。
3.2电容的种类
根据电容的材质分为：电解电容、瓷片电容、薄膜电容

瓷片电容　　
电解电容　　
薄膜电容　　

PCB上位置标示符号说明：
C-电容
4.连接器
4.1连接器的定义
连接器在器件与器件、组件与组件、系统与系统之间进行电气连接和信号传递，是构成一个完整系统所必须的基础元件。
4.2连接器的分类
连接器根据结构可分为：立式PIN、卧式PIN、线材

卧式PIN　　
灯管PIN　　
立式PIN　　
线材　　

PCB上位置标示符号说明：
CN-PIN、线材
5.接口
5.1接口的定义
接口是将信号传输到电视的基本器件。
5.2接口的种类
接口根据其使用功能可分为AV接口、D-SUB接口、SCART接口、S-VIDEO接口、音频接口、HDMI接口、AC插座、读卡器

S-VIDEO接口

AV接口　　
音频接口　　
D-SUB接口　　

HDMI接口　　
读卡器　　
SCART接口　
AC插座　　

PCB上位置标示符号说明：
P、CN、J-接口元件
6.　IC（集成元件）
6.1　IC的定义
IC是半导体元件产品的统称。
6.2　IC的分类
IC 分为二极管、三极管、集成电路等

三极管
IC
二极管

PCB上位置标示符号说明：
Q－三极管
D－二极管
ZD－稳压二极管
IC、U－集成电路

7.变压器
7.1变压器的定义
变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
7.2变压器的种类

PCB上位置标示符号说明为T。
8.散热片
8.1散热片的定义
散热片是通过导热物质与IC连接，起散热作用.
8.2散热片的分类
散热片分为过板插散热片、散热片锁付晶体组件、一般散热片。

一般散热片
散热片锁付晶体组件
过板插散热片

PCB上位置标示符号说明：
HS－散热片锁付晶体组件
在IC上贴装散热片点位体现在工程图号中
9.其它零件
9.1　TUNER （调偕器）
TUNER在电路中起将模拟信号转换成数字信号的作用，其引脚较多，插件时要注意不可折脚。

正面

反面

PCB上位置标示符号说明：
TU、U-TUNWR点位
9.2 LED灯
LED灯在电路上是由两个二极管合成的，LED灯垂直形状为负极，插件时其负极要与PCB的缺口相对应有，具体如图所示。

卧式

立式

PCB上位置标示符号说明：
D、DP-LED灯点位
9.3晶振
晶体振荡器，简称晶振，其作用在于产生原始的时钟频率，这个频率经过频率发生器的放大或缩小后就成了电路中各种不同频率。晶振为精密易碎元件，注意放置零件的料盒须垫上防静电垫片，同时元件须用手抓放到料盒中，不可倾倒。
PCB上位置标示符号说明：
X、Y-晶振
9.4遥控头
遥控头对信号的感应元件，PCB上位置标示符为U。
9.5跳线
跳线是将两个点位连通的作用，PCB上位置标示符为J。
9.5按键
按键是开关按钮，PCB上位置标示符为S/SW。
9.5保险丝
保险丝也被称为熔断器，IEC127标准将它定义为"熔断体（fuse-link)"。它是一种安装在电路中，保证电路安全运行的电器元件。PCB上位置标示符为F。
9.6 接地端子
接地端子起接地作用，PCB上位置标示符为GND。
图示：

遥控头
按键
跳线

保险丝
晶振
接地端子

二、零件插件方式
2.1如何自料盒内抓取零件
以拇指、食指和中指至料盒内取件，以拇指和中指夹取零件，同时以食指拔开夹杂之零件。

以拇指、食指和中指抓取零件如图所示：

2.2零件如何插于PCB
　如图所示握住零件，拇指与中指握住零件体，食指顶于零件脚

拇指与中指握住之处，先封入PCB零件孔

移动食指顶住之端并封入PCB孔内

以食指将零件压贴于PCB上

2.3弯脚零件的插件方式如图示

2.4取零件的顺序
由左下角开始，再取右下角，依次往内推如下图示

下排零件插完，再由左上角开始，再取右上角，依次往内推

左手插件的同时，右手应至料盒取件，如下图示

右手取件完毕应立即移至插件孔附近，待左手完成插件动作，
如下图示

右手插件的同时左手应到料盒取件，如图示

如此动作重复到插件动作完成。

三、插件的注意事项及不良现象
3.1电容插件的注意事项
电解电容具有极性，若插反向测试时有爆开之危险，插件时的负号之端插于板上图示中涂白的地方；卧式电解电容插件时负板之端插于板上图示中涂白的地方，具体如图所示

负极
负极

3.2连接器插件的注意事项
　　连接器为立式PIN时，其插件有方向，零件本体的缺口方向与PCB上图示的缺口方向一致插件；连接器为线材时，其零件本体的MARK点与PCB上第一脚相对应插件，具体如图所示。
缺口方向
缺口方向

3.3接口插件的注意事项
接口大部分带有卡钩引脚且引脚较多，其插件时先将引脚与PCB上的孔位对齐后再插入。
3.4　IC插件的注意事项
IC为极性元件，其插件时具有方向，零件本体的凹槽与PCB上的凹槽一致插件，IC零件本体有MARK点与PCB上对应的第一脚插件，IC零件本体缺口对应PCB上图示缺口插件；三极管零件本体的椭圆形与PCB的椭圆形一致插件，零件本体金属面与PCB的涂白层一致方向插件；二极管零件本体白色圆圈与PCB的图示负板方向一致，具体如下图所示。

白层

白层

负极

负极

凹槽

凹槽

白层

白层

圆点

圆点

凹处

凹处

3.5散热片插件的注意事项
过板插散热片插件，一般先涂导热胶或粘导热硅胶，注意作业时要将导热胶均匀涂在IC本体上（不可将胶溢到IC引脚上）或将导热硅胶粘散热片的中间；散热片组件插件要将组件上的晶体引脚与PCB对位好后再插件；一般散热片在贴装时，要将导热胶均匀涂覆在散热片底部，注意当散热片本体为条纹形状其贴装具有方向，具体如图所示

涂导热胶时，要均匀涂覆，必须保证以散热片中心周围90%以上面积有导热胶

红色箭头方向一般与板上AV接口方向一致

3.6其它零件插件的注意事项
电感线圈绕线方式对应板上线圈处插件；电阻本体对应PCB圆圈处插件，具体如图所示

3.7插件作业的不良现象
翘脚：零件插件时，部分零件引脚未插到孔径内，造成零件引脚翘起、悬空。
反向：零件未按PCB上的标示方向插件，造成零件方向与要求方向相反。
错件：零件未按BOM所建的料插件，用其它料件代替。
漏件：在PCB上需插件的点位而实际未插件。
不贴板：需贴板插的零件插件时，未贴板插。

不贴板
反向
反向
翘脚

3.8插件总则：
1. 必须佩戴静电手环.
2.插IC,金属Q类元件,本体大于8MM时拇指、食指和中指需配戴手指套. 手指套必须保持干净且不允许存在破裂。
3.抓取散热片组件时，只可抓取散热片本体。
4.“ ”符号代表安规元件、“ ★ ”符号代表极性元件。
