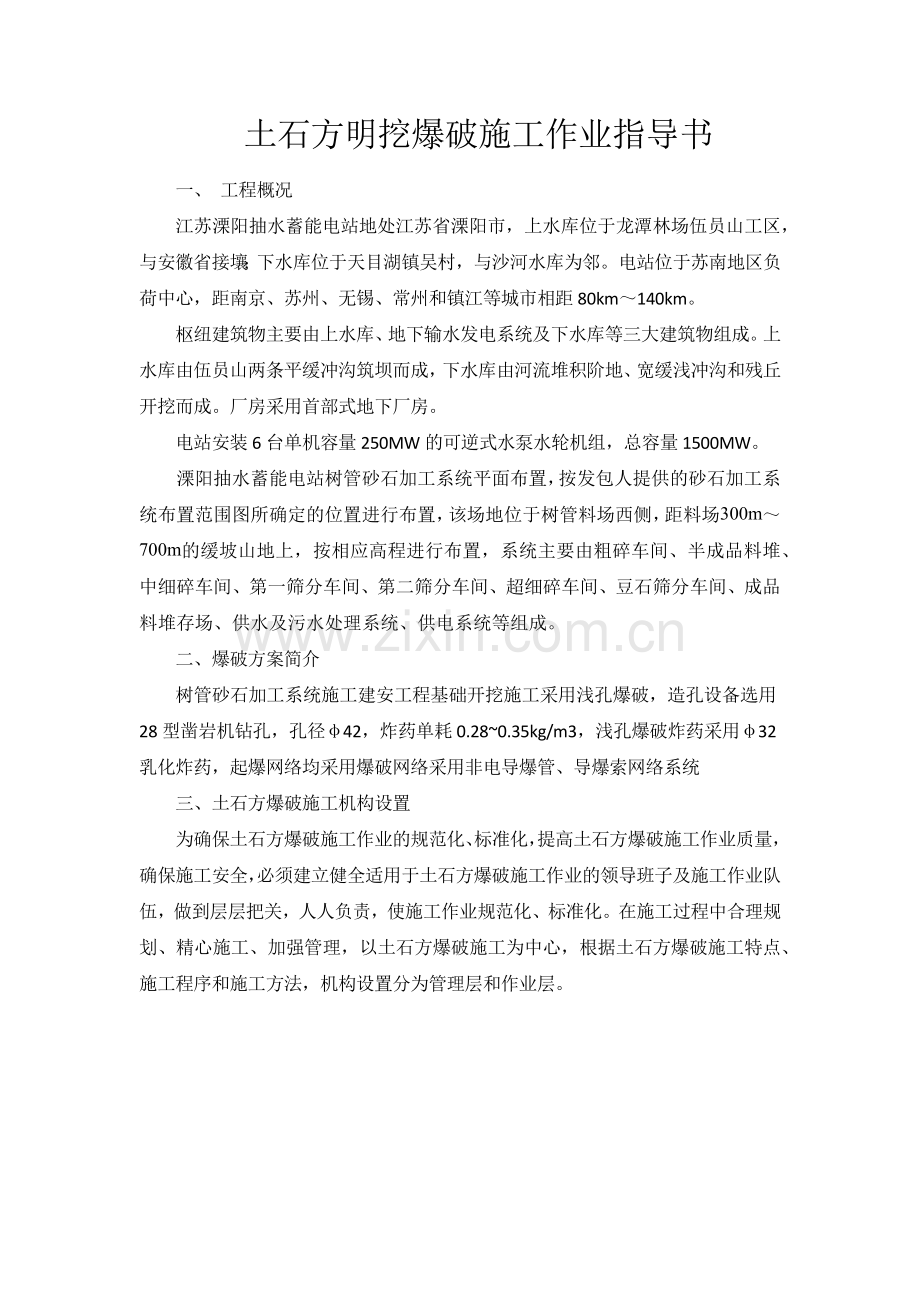

土石方明挖爆破施工作业指导书
一、 工程概况
江苏溧阳抽水蓄能电站地处江苏省溧阳市，上水库位于龙潭林场伍员山工区，与安徽省接壤；下水库位于天目湖镇吴村，与沙河水库为邻。电站位于苏南地区负荷中心，距南京、苏州、无锡、常州和镇江等城市相距80km～140km。
枢纽建筑物主要由上水库、地下输水发电系统及下水库等三大建筑物组成。上水库由伍员山两条平缓冲沟筑坝而成，下水库由河流堆积阶地、宽缓浅冲沟和残丘开挖而成。厂房采用首部式地下厂房。
电站安装6台单机容量250MW的可逆式水泵水轮机组，总容量1500MW。
溧阳抽水蓄能电站树管砂石加工系统平面布置，按发包人提供的砂石加工系统布置范围图所确定的位置进行布置，该场地位于树管料场西侧，距料场300m～700m的缓坡山地上，按相应高程进行布置，系统主要由粗碎车间、半成品料堆、中细碎车间、第一筛分车间、第二筛分车间、超细碎车间、豆石筛分车间、成品料堆存场、供水及污水处理系统、供电系统等组成。
二、爆破方案简介
树管砂石加工系统施工建安工程基础开挖施工采用浅孔爆破，造孔设备选用28型凿岩机钻孔，孔径φ42，炸药单耗0.28~0.35kg/m3，浅孔爆破炸药采用φ32乳化炸药，起爆网络均采用爆破网络采用非电导爆管、导爆索网络系统

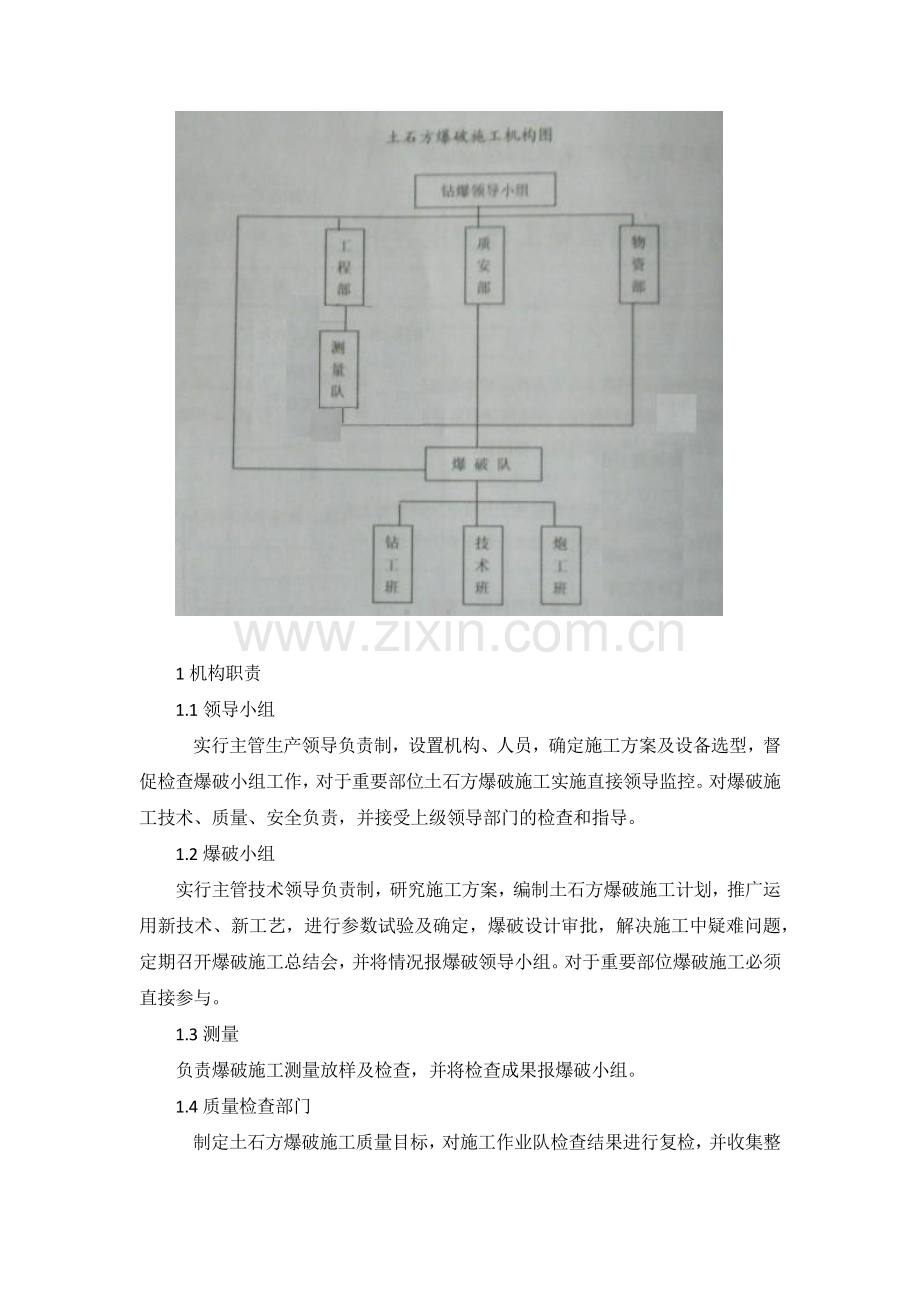

三、土石方爆破施工机构设置
为确保土石方爆破施工作业的规范化、标准化，提高土石方爆破施工作业质量，确保施工安全，必须建立健全适用于土石方爆破施工作业的领导班子及施工作业队伍，做到层层把关，人人负责，使施工作业规范化、标准化。在施工过程中合理规划、精心施工、加强管理，以土石方爆破施工为中心，根据土石方爆破施工特点、施工程序和施工方法，机构设置分为管理层和作业层。

1机构职责
1.1领导小组
实行主管生产领导负责制，设置机构、人员，确定施工方案及设备选型，督促检查爆破小组工作，对于重要部位土石方爆破施工实施直接领导监控。对爆破施工技术、质量、安全负责，并接受上级领导部门的检查和指导。
1.2爆破小组
实行主管技术领导负责制，研究施工方案，编制土石方爆破施工计划，推广运用新技术、新工艺，进行参数试验及确定，爆破设计审批，解决施工中疑难问题，定期召开爆破施工总结会，并将情况报爆破领导小组。对于重要部位爆破施工必须直接参与。
1.3测量
负责爆破施工测量放样及检查，并将检查成果报爆破小组。
1.4质量检查部门
制定土石方爆破施工质量目标，对施工作业队检查结果进行复检，并收集整理相关质量检查记录资料，并将成果报送爆破小组。参与爆破单元工程质量检查验收，及时上报施工过程中出现的质量问题，并会同爆破小组、施工作业队分析原因，研究解决办法。定期召开会议、制定和考核质量分期目标，在施工工程、施工人员中树立全面严谨的质量、安全意识。
1.5安全部门
制定土石方爆破施工安全目标，及时上报施工过程中出现的安全问题，并提出纠正措施，在现场监督检查安全措施实施情况。
1.6爆破队
负责土石方爆破施工、编制钻爆保设计及施工组织管理工作。在施工过程中严格按作业指导书进行操作。对作业班组成果进行复检，并报送质安部门终检。
钻工班
负责按测量放点进行钻孔作业，保证孔位、孔距、孔向、孔深、孔斜等符合规定要求，并对钻孔质量进行自检；
技术组
负责土石方爆破施工技术工作及现场施工组织协调工作施工工序间协调及供电、照明、警戒等协调工作。
炮工班
负责土石方爆破施工的装药、联网、爆破、检查等工作。
1.7物资部门及其他辅助部门
保证施工物资、水、电等正常供应。
1.8从事爆破施工相关作业的所有人员必须持证上岗。
四、爆破前施工安全准备
1、调查了解清楚施爆区域周围的安全情况，研究是否需采取安全防护措施。
2、充分了解邻近爆破区的建筑物、水电管路、交通便道等设施对爆破的安全要求，是否需要采用防护或隔离措施。
3、事先了解爆破区的环境情况及施爆时的天气预报，确定合理的爆破时间。
4、了解爆破区周围的居民情况，会同当地公安部门和村委会做好安民告示，消除居民对爆破存在的紧张心理，并做好爆破时危重病人转移的安排。
5、根据设计要求，准备相应品种和足够数量的爆破器材，并在施爆前对其质量和性能进行必要的检验。
五爆破器材运输与装卸
1运输爆破器材，严禁吸烟和携带发火物品。
2装运爆破器材司机必须遵守道路交通规则，非押运人员不准乘车。
3运输车辆应有帆布覆盖，用绳子绑牢并设有明显危险警戒标志。
4车箱底应加软垫，电雷管、火雷、导爆索、炸药等物品在搬运时必须轻拿轻放，严禁抛掷、冲击、撞碰、拉拖、翻滚和投掷。
5搬运作业宜在白天进行，严禁夜间装卸雷管。如必须在夜间装卸爆破器材时，装卸场应有充足的照明允许使用防爆和防爆电灯，禁止使用电灯、油灯、汽灯和明火把。
六、作业方法及要求：
在基础开挖时，经常遇到坚硬的岩石基础。通常采用爆破的方法进行开挖。基础的爆破开挖一般爆破面积较小，各个作业点又比较分散，采用凿眼机打眼，但由于爆破施工又是一项危险性大的工作，所以在实施爆破开挖应切实做好安全措施，以杜绝各类事故的发生。
1、        施工准备：
（1）技术准备：熟悉图纸，掌握有关爆破方面的基本知识，熟悉爆破器材性质、性能和使用方法。掌握爆破工作的有关要求和注意事项。对参加施工的人员进行技术交底。
（2）人员组织准备：施工现场必须有持爆破证的炮工指导打眼、装药、点炮及哑炮的处理。（3）施工工器具及材料准备：凿眼机、钻杆、钢钎、铁锹，汽油、机油、大锤、炮钎、炸药、雷管等。
2、        爆破开挖施工：
     A、基础放样：
爆破开挖前，应根据设计要求进行基础分坑，订出基坑坑口线及控制桩、辅桩。由于爆破开挖范围较难控制，分坑时一定要打好控制桩，并确保施工时不受影响，为以后砼浇筑预埋提供方便。
B、炮眼位置的选定和布置：
合理适当的选定和布置炮眼，爆破开挖一般要求坑的四周及底面的岩石不受或少受破坏，石方的超挖量也不要太多，为达到此目的，采用边线控制浅孔爆破法。炮眼的布置一般有梅花式和星罗式两种。
a、梅花式炮眼，用于被开挖的基坑较小，主炮眼位于坑位的中间，内填药包，如药多孔小，可在孔根部爆扩药室。
b、星罗式炮眼，用于开挖的基坑较大，且较深时，除中间的主包眼外还有副炮眼（装药比主炮眼少）四周的防震炮眼也比梅花式多。如基坑较深可分多层爆破。
选炮眼时应先将岩石表面松动的土石去掉，按分坑时所定的基坑坑口轮廓选炮眼，选炮眼时应躲开岩石分层状或石缝，否则在爆破时气压容易在层间及石缝处跑掉，降低爆破威力。炮眼之间的距离为眼深的一倍左右。
d、打炮眼
打炮眼采用机械施工方法：机械打眼的工具，采用空气凿岩机，其使用及维修保养按厂家提供的说明书操作。
e、装填药包
在装药前，检查炮眼深度是否符合要求，如有石粉或杂物应清除干净。
装药量应根据计算，一般按加强抛掷计算，主炮眼的装药量Q按下面的计算公式计算：
Q = K•W3（0.4+0.6n3）•e
其中Q为装药量, e为不同炸药的换算系数，W为最小抵抗线（吊炮眼深），n为爆破作用指数，（可根据实际施工爆破强度自行确定）K为爆破单位体积岩石的耗药量，查下表得：
序号        炸药种类        换算系数e
1        2#岩石硝铵        1.00
2        威力强大硝铵        0.84
3        62%硝化干油        0.75
4        黑火药        0.70
根据岩石分类查普通抛掷药包的K值
种类        岩石种类        K公斤/米3
Ⅰ        砂石土壤，腐植土、泥炭        0.5---0.9
Ⅱ        黄土、软的盐土和碱土，15毫米以下的砾石，代草根的密实腐植土。代有卵石碎石结成块的填土，以及工程垃圾混杂物之土。        0.6---1.1
Ⅲ        肥熟粘土，其中包括粘土、水渍粘土、重壤土。        0.9--1.3
Ⅳ        重碎粘土，包括工程卵石、砾石、垃圾土。        1.2---1.5
Ⅴ        密集的坚硬黄土，坚硬的黄盐渍土，胶结工程垃圾胶结力弱的砾岩，不坚硬的页岩。        1.5---1.65
Ⅵ        火山灰和浮石，软而多孔裂缝的石灰岩及页岩。        1.5---1.65
Ⅶ        由碳胶结成水质岩的砾岩，云母及泥灰质石灰岩        1.6---1.7
Ⅷ        砂砾花岗石，粘土质砂岩，云母及泥灰质石灰岩。        1.65---1.75
Ⅸ        风化厉害软质花岗岩、电麻岩、正长岩。        1.75---1.85
Ⅹ        自云石、坚实碳石、大理石坚实的砂质页岩。        1.8---2.0
副炮眼的装药量为主炮眼的药量的40%。
1.炮孔的装药结构、药包直径、装药量、装药长度、堵塞长度必须符合设计要求。一般由二人一组，一人操作；一人负责监督和记录。
2.禁止将起爆药包从孔中拨出或拉出。
3.堵塞物应用土壤，细砂或其它混合物，禁止使用块及可燃的材料。
4.在条件允许时可用水为堵塞材料，禁止使用炮孔不进行堵塞的爆破方法。
5.装药和堵塞过程中均须谨慎保护导火索、导燃索、连接电线等，以防发生事故。
6.严禁边打扎边装药。
装药堵塞作业时应有爆破技术人员在现场进行技术指导和检查监督。
F、填塞炮泥：炮眼内炸药装好后，其余空隙部分用炮泥填起来，对炮泥的要求是与炮泥壁磨擦作用大，能结成一个整体充填时易于密集，不漏气。炮泥可用一份粘土，二份粗砂及适量水混合而面，炮泥要分层装入炮眼内，第一层20cm的炮泥可轻轻压紧，以后各层可用木棍捣实，必须使炮泥和眼壁紧密接触，不得有空隙，直至炮眼填满为止，电爆时要保证导线绝缘良好。
g、起爆：导爆索起爆
1.导爆索禁止打结或移作绑扎物品。
2.严禁用剪刀剪断导爆索，应用锐利的刀子在木板上切断。
3.网路中连接或搭接点应按厂家说明书的规定进行。
4.导爆索装入炮孔后，不得任意切割，严禁对导爆索撞击或投掷任何物体。
5.导爆索与铵油炸药接触的地方，应采用渗油措施，或使用塑料皮复导爆索。
6.用导数量级管起爆时必须有设计起爆网络，并进行传爆试验。网路中所使用的联接元件，必须经过技术鉴定。
7.禁止导爆管打结，禁止在药包上缠绕。禁止在炮孔内的妆头。网络连接处应牢固，两元件应相距2m，敷设后应严加保护。防止冲击和损坏。
8.只有确认网络联接正确，与爆破无关人中员已经撤离，才准许接入引爆装置。
9.应遵守厂家出厂说明的规定进行使用。
h、警戒
1爆破工作开始前，必须明确规定安警界线，警界线的距离应大于爆破安全距离，制定统一的爆破时间和信号，并在指定地点设安全哨和警戒人员，警戒人员应有明显标志。
2在规定时间内非爆破人员和机械设备均应按计划撤至安全地点，如无法转移 ，应采取防护措施，否则严禁起爆。
3在无照明的夜间、中大雨、浓雾天、雷电和五级（含五级）以上大风等恶劣天气，均不得进行露天爆破作业。
4在电雷管起爆作业区不准携带不绝缘的手电筒，对报话机应经检查无漏电元感应电。工作区杂散电流大于30A和可能产生静电或感应电流时宜采用非电起爆。
5放炮人员在起爆前，应选定安全的掩蔽处所，掩蔽处所必须坚固牢靠。如需人工点炮撤退道路不得有障碍物并具备擅离条件。
6放炮时应指定专人负责指挥，用对报话机先与各安全哨的取得联系，发出爆破警戒音响统一信号，只有安全哨警戒人员确认爆破警界线内无行人车船及机械设备/或采取保护措施，各自报告爆破负责人方可点炮，若有问题及时汇报爆破负责人采取措施以予处理。
六、爆破开挖的安全注意事项：
    （1）对于炸药：导火线，雷管等要分别妥善保管不得放在一起储存，并要防止雷管生锈，炸药变质、导火索，受潮等现象，电雷管与电池不得由同一人携带。雷雨天不应携带电雷管。并应停止爆破作业。
（2）在爆破范围内做好安全防护措施，如设置岗哨等，在即将爆破时，禁止非爆破人员进入危险区。
（3）不受飞石击伤的最小距离，裸露药包为300米，炮眼爆破为200米。
（4）雷管和导火线的连接，如果使用金属壳雷管，应用手钳卡紧，严禁用牙咬以免发生误炸。电雷管严禁在强电场区使以免发生误爆事故。
（5）装药和填塞炮泥时，须用木棒压紧捣实，严禁使用铁钎予捣实，以免发生危险。
（6）放炮前现场严禁烟火，以防危险。如果用电气起爆时，必须由装药人员亲自起爆。
（7）放炮后必须注意听准或检查爆破个数（指导火线起爆）如有哑炮，应慎重处理。
哑炮的处理一般应由原装炮人员处理。因为他们了解装药情况，并且应等起爆完毕等20分钟以后方可进行爆破现场进行处理。
a、浅眼哑炮的处理方法：炮眼在50cm以内时，可以用表面爆破法炸毁。
b、深眼哑炮的处理方法：如为粉状炸药散着装填和炮眼用松散物填塞可以先把填塞物用木制成或竹制工具小心掏出，然后再用低压水冲洗出整个药包，并将拒爆的药包雷管销毁。钻孔方向要掌握好，以免钻头触及原炮眼雷管及炸药，发生爆炸，如果哑光是装有硝铵炸药，可以用水泡湿，使药包失去起爆能力再行挖除。

水电三局溧阳项目部
2010.5.10
