达旗电厂Ⅲ期远动及AGC系统改造方案

内蒙古达旗电厂III期工程（5#、6#机组）的远动通讯及AGC功率调节系统使用北京四方公司产品，随着华北局及中调对远动系统要求的不断提高以及前期产品故障率的不断增多，达旗电厂计划对III期设备进行改造和完善，大致情况如下：
1. 远动部分
电厂III期的远动屏使用研华工控机运行QNX系统下的CSM300E软件，布置如下：
图1

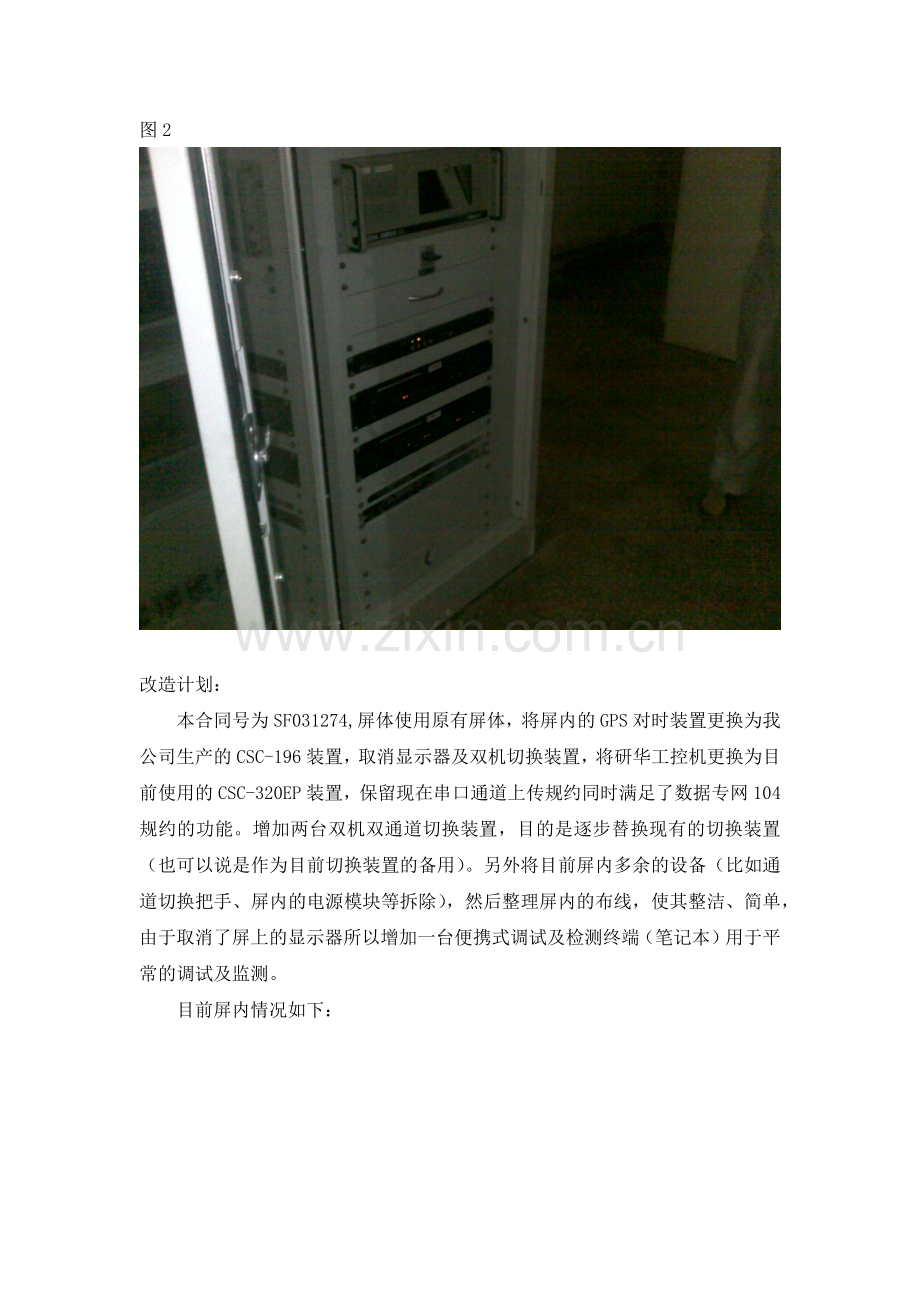

图2

改造计划：
本合同号为SF031274,屏体使用原有屏体，将屏内的GPS对时装置更换为我公司生产的CSC-196装置，取消显示器及双机切换装置，将研华工控机更换为目前使用的CSC-320EP装置，保留现在串口通道上传规约同时满足了数据专网104规约的功能。增加两台双机双通道切换装置，目的是逐步替换现有的切换装置（也可以说是作为目前切换装置的备用）。另外将目前屏内多余的设备（比如通道切换把手、屏内的电源模块等拆除），然后整理屏内的布线，使其整洁、简单，由于取消了屏上的显示器所以增加一台便携式调试及检测终端（笔记本）用于平常的调试及监测。
目前屏内情况如下：

2、AGC调节小室情况：
目前5#、6#机组的AGC调节装置使用上海新华电气公司的设备，我公司使用串口通信的方式与其连接实现主站对其的调节，这种连接方式故障点多并且精度不能保证，所以为了满足华北局要求计划增加一台CSI-200EC装置，输出4-20mA的电流来对AGC系统进行调节，具体计划如下：

此屏柜的合同号为：SF03127402,将屏内的CSM300E装置更换为CSI-200EC装置（装置内两块输出插件，每块插件4路独立输出），通过电缆连接AGC系统。

北京四方继保自动化股份有限公司
张 峰
2010-7-22
