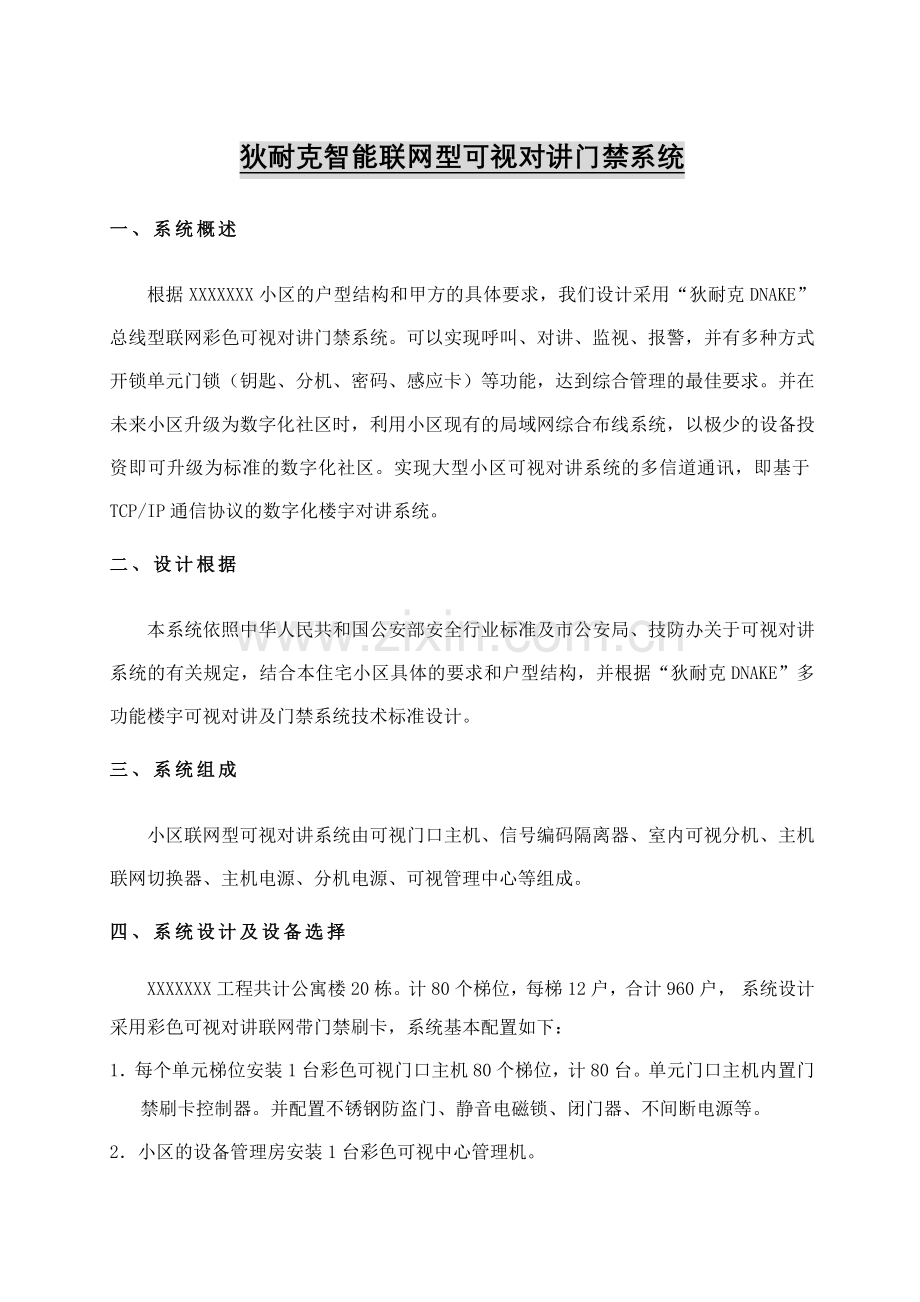

狄耐克智能联网型可视对讲门禁系统
一、系统概述
根据XXXXXXX小区的户型结构和甲方的具体要求，我们设计采用“狄耐克DNAKE”总线型联网彩色可视对讲门禁系统。可以实现呼叫、对讲、监视、报警，并有多种方式开锁单元门锁（钥匙、分机、密码、感应卡）等功能，达到综合管理的最佳要求。并在未来小区升级为数字化社区时，利用小区现有的局域网综合布线系统，以极少的设备投资即可升级为标准的数字化社区。实现大型小区可视对讲系统的多信道通讯，即基于TCP/IP通信协议的数字化楼宇对讲系统。
二、设计根据
本系统依照中华人民共和国公安部安全行业标准及市公安局、技防办关于可视对讲系统的有关规定，结合本住宅小区具体的要求和户型结构，并根据“狄耐克DNAKE”多功能楼宇可视对讲及门禁系统技术标准设计。
三、系统组成
小区联网型可视对讲系统由可视门口主机、信号编码隔离器、室内可视分机、主机联网切换器、主机电源、分机电源、可视管理中心等组成。
四、系统设计及设备选择
XXXXXXX工程共计公寓楼20栋。计80个梯位，每梯12户，合计960户， 系统设计采用彩色可视对讲联网带门禁刷卡，系统基本配置如下：
1．每个单元梯位安装1台彩色可视门口主机80个梯位，计80台。单元门口主机内置门禁刷卡控制器。并配置不锈钢防盗门、静音电磁锁、闭门器、不间断电源等。
2．小区的设备管理房安装1台彩色可视中心管理机。

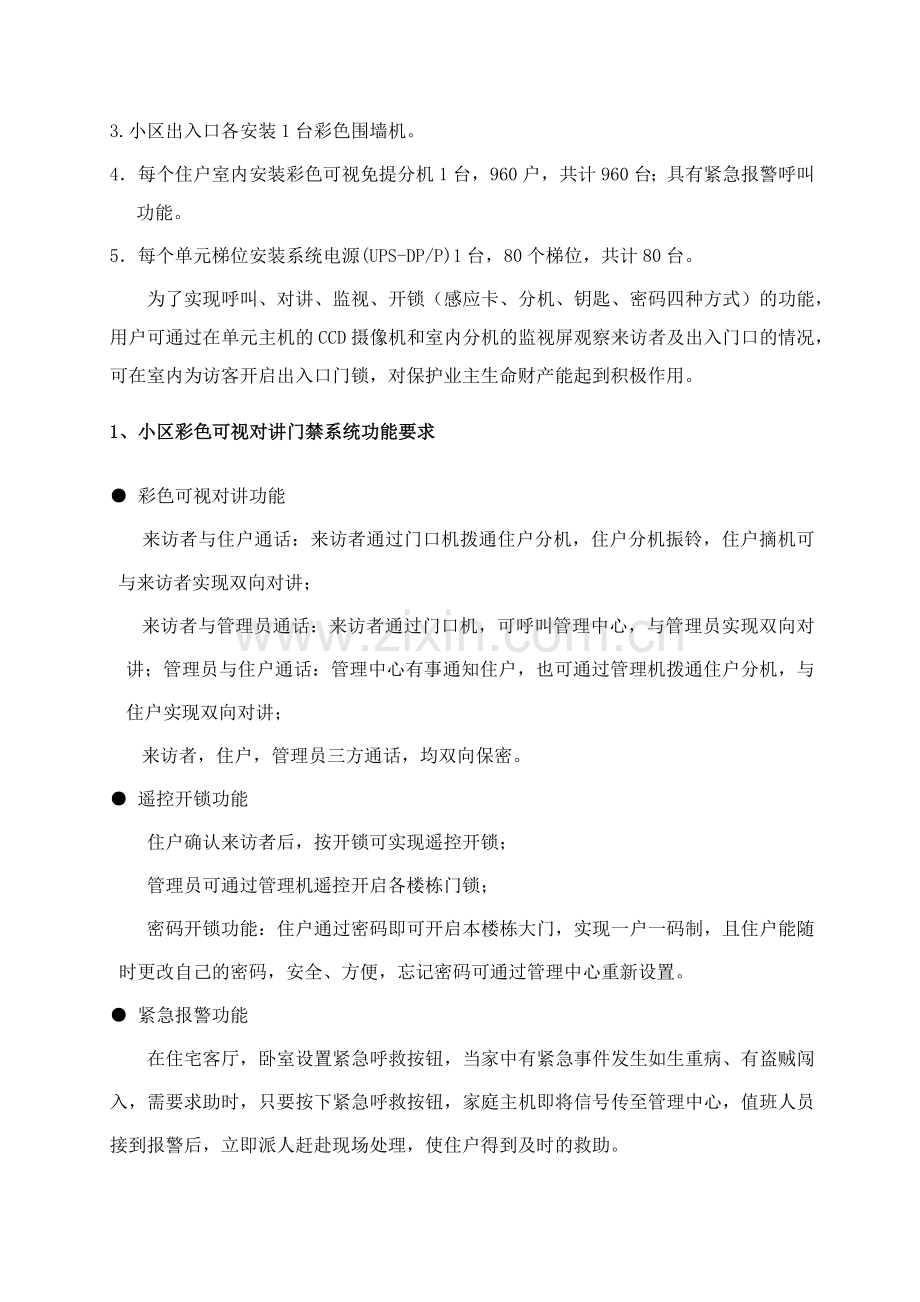

3.小区出入口各安装1台彩色围墙机。
4．每个住户室内安装彩色可视免提分机1台，960户，共计960台；具有紧急报警呼叫功能。
5．每个单元梯位安装系统电源(UPS-DP/P)1台，80个梯位，共计80台。
为了实现呼叫、对讲、监视、开锁（感应卡、分机、钥匙、密码四种方式）的功能，用户可通过在单元主机的CCD摄像机和室内分机的监视屏观察来访者及出入门口的情况，可在室内为访客开启出入口门锁，对保护业主生命财产能起到积极作用。
1、小区彩色可视对讲门禁系统功能要求
● 彩色可视对讲功能
来访者与住户通话：来访者通过门口机拨通住户分机，住户分机振铃，住户摘机可与来访者实现双向对讲；
来访者与管理员通话：来访者通过门口机，可呼叫管理中心，与管理员实现双向对讲；管理员与住户通话：管理中心有事通知住户，也可通过管理机拨通住户分机，与住户实现双向对讲；
来访者，住户，管理员三方通话，均双向保密。
● 遥控开锁功能
住户确认来访者后，按开锁可实现遥控开锁；
管理员可通过管理机遥控开启各楼栋门锁；
密码开锁功能：住户通过密码即可开启本楼栋大门，实现一户一码制，且住户能随时更改自己的密码，安全、方便，忘记密码可通过管理中心重新设置。
● 紧急报警功能
在住宅客厅，卧室设置紧急呼救按钮，当家中有紧急事件发生如生重病、有盗贼闯入，需要求助时，只要按下紧急呼救按钮，家庭主机即将信号传至管理中心，值班人员接到报警后，立即派人赶赴现场处理，使住户得到及时的救助。
● 感应卡开锁功能
住户使用感应卡可开启本楼栋大门，该感应卡应与一卡通系统中的其他卡通用。
设备要求：
A、单元门口机采用编码型，带门禁刷卡、门口机键盘带夜光指示灯。
B、住户室内机手柄或免提式，带紧急呼叫功能。
C、小区实行联网管理，设置管理中心机一台，可以呼叫小区内任一住户。
D、小区出入口2个，设置围墙主机，可以呼叫小区内任一住户。
E、门禁系统采用IC卡，对讲系统采用静音电磁锁。

2、根据以上户型和功能要求，主要设备配制清单如下：
设备名称
型 号
品牌
数量
备 注
彩色可视门口机
AB-432CD-A1
DNAKE
80
单元门口主机
彩色可视围墙机
AB-602CWD-A1
DNAKE
2
小区2个出入口
门禁刷卡模块
AB-602DR
DNAKE
82
带ID卡门禁刷卡
彩色可视室内机
AB-432CMQ-F
DNAKE
960
采用免提式、带紧急呼叫
围墙机电源
AB-UPS-DP
DNAKE
2
用于围墙机(含蓄电池)
系统电源
AB-UPS-DP/P
DNAKE
80
每梯配置1台(含蓄电池)
信号编码隔离器
AB-432B-2
DNAKE
480
2分支，每层1个
联网信号切换器
AB-602VAP-8
DNAKE
10
联网信号隔离切换使用
联网信号中继器
AB-602SR
DNAKE
4
联网对讲信号放大使用
多门选择器
AB-602DS
DNAKE
1
围墙机与管理中心联网
彩色可视管理中心
AB-602CC
DNAKE
1
管理中心可实现和住户、门口机三方通话，接收住户的报警信号
管理中心电源
AB-UPS-CP
DNAKE
1
配套管理中心，含蓄电池

为了实现呼叫、对讲、开锁（ID卡、分机、钥匙、密码四种方式）的功能，用户可在室内分机上为访客开启出入口门锁，对保护业主生命财产能起到积极作用。

五、系统布线及线缆选择
系统布线一般采用总线形与星形混合结构进行布线，楼栋之间和楼层之间采用总线型结构布线。同一个楼层到分机之间采用星形结构布线。根据其系统结构，系统布线划分三部分：
水平子系统分支线（用户线）
建筑物垂直主干线（垂直主干线）
建筑群水平主干线（联网主干线）
（1）水平子系统分支线（用户线）
水平子系统分支线是从信号编码隔离器到室内分机之间的连接线缆。系统主要采用国标电脑网络线1根（15米内）。
（2）建筑物主干线（主干线）
门口主机到每个信号编码隔离器之间的垂直连接线缆。系统主要采用5类线1根及电源线（BVV2×1.0mm2）。
（3）建筑群水平主干线（联网主干线）
建筑群水平主干线是从管理中心机到围墙主机、门口主机之间的连接线缆。系统主要采用带屏蔽四芯电缆（RVVP3×1.0mm2）和视频线(SYV-75-5)同轴电缆。
（4）电源线
主机电源线和电控锁线采用（BVV2×1.0mm2）

本系统各部分连接中所用到的线材如下：
线材名称
型号
说明
用户信号控制线
5类线1根
水平信号进户线
单元垂直信号控制线及电源线
5类线+BVV2*1.0
门口机到楼层信号隔离器
联网信号控制线及视频线
RVVP3*1.0+SYV75-5
对讲信号联网总线。单元门口机到对讲管理中心
系统电源线
BVV2*1.0
各系统设备电源连接线

六、系统功能设计
1．访客呼叫功能：访客的呼叫采取确认模式，即通过小区住户单元门的门口机呼叫住户，由住户确认后开启单元电控门，这样可对小区的访客进行严格有效的出入控制，进一步保障小区的住户安全。
2．刷卡/密码开锁功能：住户进入小区单元门时可刷卡或根据设定的密码自动开启单元门，操作简单方便。
3．住户呼叫功能：住户通过可视话机的“CALL”键呼叫管理中心，并实现双向通话。该功能可通过管理机将区域内住户的呼叫管理起来，实现区内住户的统一管理。
4．住户求救功能：当住户发生紧急情况时，可按住户室内机上“紧急求救”按键2秒（防误触保护功能），求救信号马上传至管理中心，管理员总机马上配合显示发生事故之住房号，使住户得到及时的支援。在任何情况下，按下分机紧急报警键，都可优先报警到管理中心。也可外接求救按钮实现按按钮立即进行报警。
5．备电应急功能：系统提供备用电源接口，确保小区供电失常情况下，系统可保持一定时间的正常使用，使通讯畅通无阻。
6．系统主要功能
1．本系统可视门口机可呼叫用户分机也可呼叫管理中心，可双方通话。
2．本系统用户分机与管理中心之间可实现双方呼叫及通话。
3．本系统具有保密功能，当其中分机通话时其他分机不能监听、监看。
4．当住户家中需要救助时，可按“CALL”键，通知管理中心。
5．可视管理中心具有记忆功能，可自动存储用户呼叫的地址。
6．可视门口机具有多组密码开锁功能，具有感应ID卡开锁功能。
7．可视门口机具防雨设计，可适应不同环境及外力破坏。
8．可视管理中心具有图象显示及多门选择监视功能。具有自动接警功能。
9．每台用户分机均采用4吋彩色液晶高清显示模组，可清晰显示访客图象及实时
情况监视功能。
10．本系统采用信号编码隔离器，任何用户装修更改线路，均不影响系统正常运行。
7、系统联网和多媒体功能
1．一台管理中心可联网999个门口机，每台门口机可接入最多32台分机。
2．超长传输距离设计，门口机与管理中心之间传输距离可达1000米，加入中继器AB－602SR可达4000米。
3．管理中心具有标准RS232接口，可与电脑联接，可实现下列功能：
ａ、显示小区平面图。
ｂ、住户信息查询。
ｃ、记录紧急呼叫信息，实时打印报表。
七、系统主要设备功能及技术参数
n 彩色可视管理中心 AB-602CC
n 彩色可视门口主机 AB-432CD-A1
n 彩色可视室内分机 AB-432CM
n 信号编码隔离器 AB-432A/B
n 系统电源 AB-UPS-DP/P

1、彩色可视管理中心机 (AB-602CC)
n 供电电源：DC 18V （UPS-CP）供应
n 容量：8个区域，每区999台门口主机
n 耗电量：等待状态2W、工作状态10W
n 尺寸：260（H）×430（W）×55（D）mm
n 6位数码显示：多种信息提示
n 遥控开锁：可开启任一门口电控锁，真正的开锁确认功能
n 手动拨号：可呼叫任一用户分机，并进行双向对讲
n 自动检测有效/无效分机号码、系统忙闲状态
n 自动识别门口主机/用户分机呼叫，并以不同铃声/显示提示
n 按FIF0原则自动记录最新32组报警信息
n 自动统计未阅读的报警信息数目，数码显示，直至完全查阅
n 报警信息查阅，并可快速拨号呼叫报警用户

2、彩色可视门口主机 (AB-432CD-A1)
n 供电电源：DC 12V（UPS-DP）
n 容量：最大32户分机
n 摄像机：彩色 CCD，白光灯补偿夜视
n 外形尺寸：316(H)*136(W)*50(D)mm
n 开锁功能：密码开锁，每户独立开锁密码；
n 非接触式IC卡开锁
n 接受管理中心及用户分机的遥控开锁指令
n 模块化设计：组合式可视模块，IC卡刷卡模块
n 显示方式：6位数码显示拨号号码及各种提示信息
n 对讲功能：与管理中心和用户分机双向呼叫对讲
n 系统采用总线方式，主干线为4（信号线）+1（视频线）
n 编码方式：数字式编码，可任意设置6位数字或字母房号
n 灵活的系统设置功能：可设置密码，门号，编码方式等，并有提示信号音

3、彩色室内可视分机 (AB-432CM)
供电电源：DC18V（UPS-P）
耗电量：等待状态0W，工作状态10W
与门口主机及管理中心呼叫对讲
呼叫时间：25S，自动切断；
通话限时：45S，自动切断；
报警功能：按CALL键呼叫管理中心
配线方式：6（信号）＋1（视频）线
外形尺寸：210（H）×210（W）×70（D）mm
未挂机检测，声音提示 ，双音电子铃声 、通话保密
开锁功能：门口主机呼通用户分机后，用户分机可按 DOORKEY键开门

AB-432CM-C（4寸手柄式） AB-432CMQ-F（4寸免提式） AB-432CMQ-F（5寸免提式）

4、信号编码隔离器（AB-432A/B）
该隔离器具有线路保护、视频分配的作用，
即使某住户的分机发生故障也不会影响其它用户
使用，也不影响本系统正常使用。其信号为一路
输入二--八路输出，即：每个隔离器可供2-8户使用，提供电压为DC 18V为室内分机供电，视频信号输出为IV-75Q。

5、系统电源（UPS-DP/P）
设备功能：电源可供主机使用，电压输出DC12/18V，停电后系统静态时可供电8小时工作能力。电源带后备电池，并具有短路保护、停电自动切换功能。由于采用开关电源供电，因此电压适应范围宽，波动小，稳定性高等优点。
技术参数：
n 输入电压： AC220+-10%，50Hz
n 输出电压： DC12/18V
n 额定功率： 35W

⑴ 52#闭门器（ARMOR2#）
符合国家QB／丁3893-99标准，(国)字，[C0455]号， 报告编号：A-01065a。
闭门速度二段无级调速，适应不同需要。
有定位型在90±5以上可动定位，满足环境特别需要。
无定位可在任意角度自动闭合，适用于左右平开门。
闭门力度连续可调节， 闭门速度可调而且稳定性能好。
带液压式样闭锁功能特点，适应不同环境需要。
标准颜色：K金＼铬白＼古铜

{2} 静音磁力锁（DZ858）
主要适用于拉门
规格：205×36×23.5mm
本锁拉力：280Kg
工作电压：12VDC
工作电流：300mA
持续电流：300mA
安全类型：通电上锁、断电开锁

{3} 紧急按钮（深圳豪恩HO-01）
防火ABS阻燃外壳
手 动 复 位
报警模式：常开/常闭可选
电流：300mA
电压：250VDC
直接安装在86盒上，方便工程施工
紧急求助，报警系统组成部分

6、用户功能需求
1．本工程为XXXXXXXX小区，由公寓楼20栋组成，80个梯位。合计960户 ，管理中心设置在小区管理处。
2．系统功能要求：
（1）系统设有可视门口机、可视室内机和可视管理中心。
（2）可视门口机、可视室内机和可视管理中心三者可以相互呼叫对讲。
（3）可视门口机可实现密码开门，内置刷卡模块，可感应卡开门，实现门禁一卡通。

八、彩色可视联网对讲门禁系统器材设备清单
序号
设备名称
规格型号
品牌
数量
单价
金额（元）
备 注
1
彩色可视管理中心
AB-602CC
DNAKE
1台

整个小区
2
彩色可视围墙机
AB-602CWD
DNAKE
2台

小区各入口
3
彩色可视门口主机
AB-432CD-A1
DNAKE
80台

每梯1台
4
彩色可视分机（4寸）
AB-432CMQ-F
DNAKE
960台

免提式，每户1台
5
门禁刷卡模块
AB-602DR
DNAKE
82个

内置门口机中
6
感应卡（ID）
AB-602K
DNAKE
2880张

每户3张
7
管理中心电源
UPS-CP
DNAKE
1台

配套管理中心
8
围墙机电源
UPS-DP
DNAKE
2台

配套围墙机
9
系统电源
UPS-DP/P
DNAKE
80台

每梯1台
10
信号编码隔离器
AB-432B-2
DNAKE
480个

每层配置1台
11
联网信号切换器
AB-602VAP-8
DNAKE
10台

联网使用
12
联网信号中继器
AB-602SR
DNAKE
4台

联网使用
13
多门选择器
AB-602DS
DNAKE
1台

围墙机及管理中心联网
14
静音锁
H1078C
中山
80把

配套单元门
15
52#闭门器
ARMOR
精工
80把

配套单元门
16
分户信号控制线
5类线1根

960户

国标
17
主干信号控制线
5类线1根

960户

国标
18
主干电源线
BVV2*1.0

960户

19
联网视频传输线
SYV-75-5

960户

20
联网信号控制线
RVVP3*1.0

960户

21
设 备 合 计：（元）A

22
安装调试费：B=A*10%

23
工程税金：C=（A+B）3.654%

24
工程造价合计：（元）D=A+B+C

九、防盗门工程造价：按实际安装面积结算。
1、钢管防盗门（按实际安装面积结算）
2、管厚1.0mm 240元/平方米（参考价）
3、工程造价： 240元/平方米 * 5平方米 = 1200元
