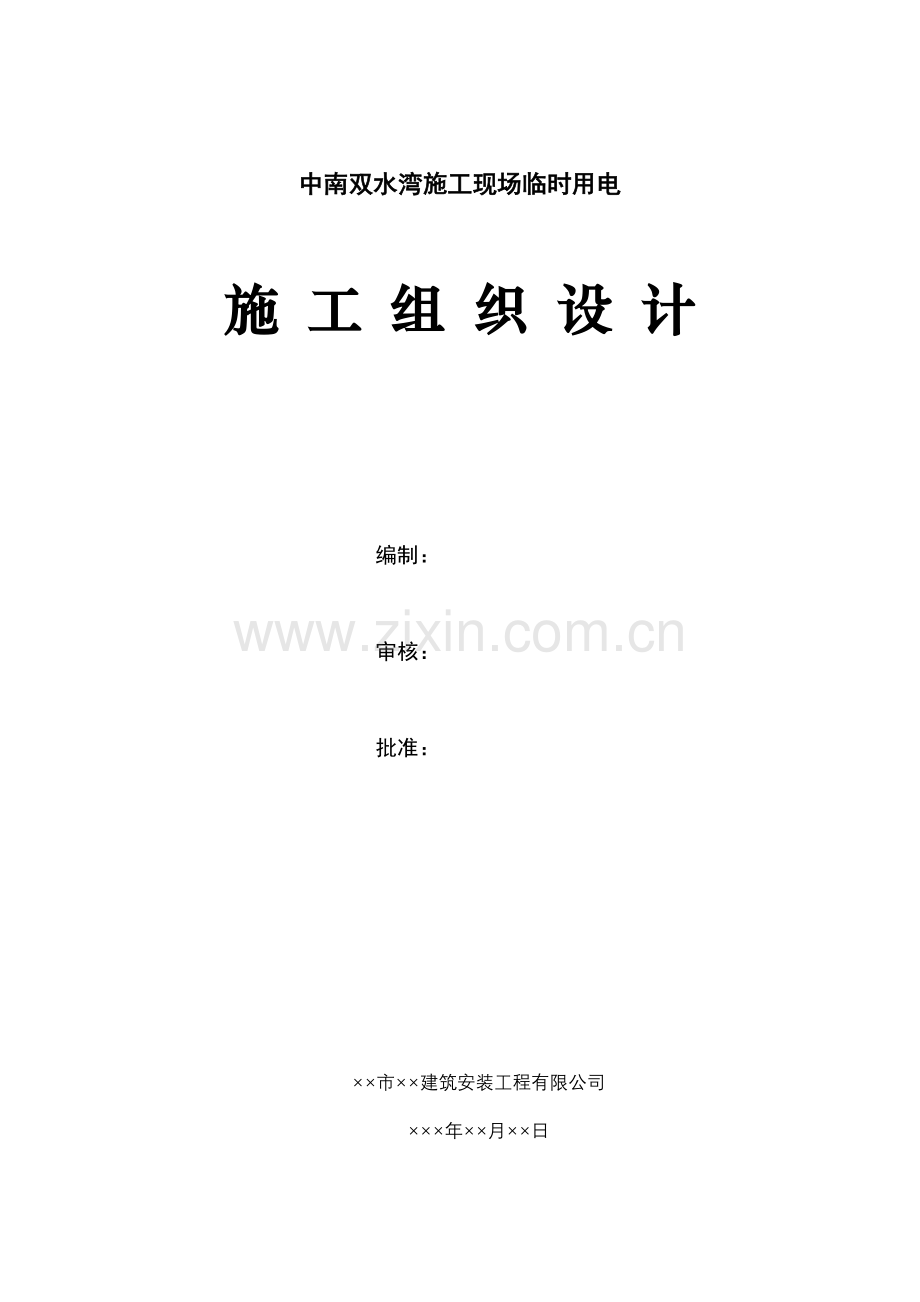

中南双水湾施工现场临时用电

施 工 组 织 设 计

编制：

审核：

批准：

××市××建筑安装工程有限公司
×××年××月××日

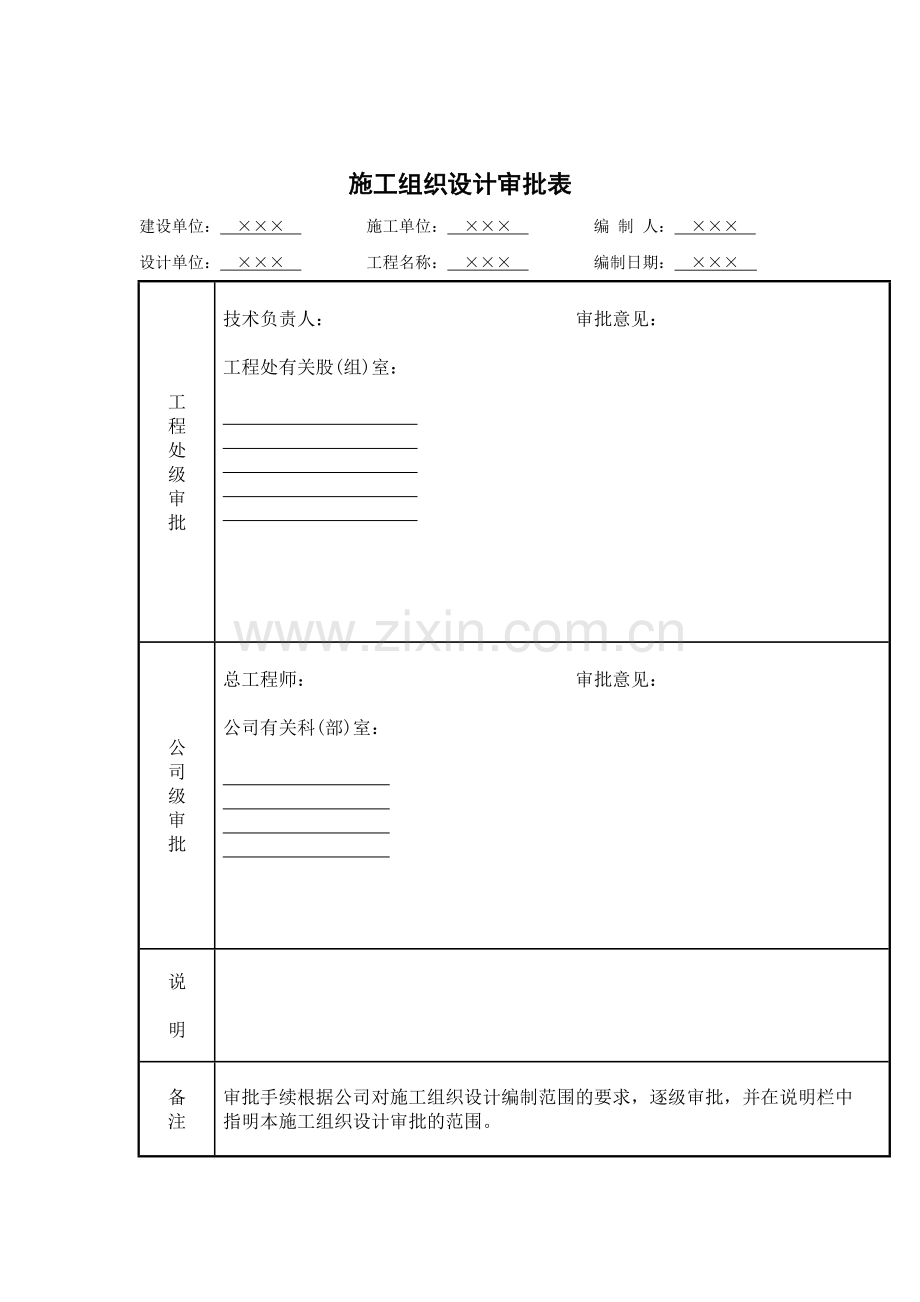

施工组织设计审批表
建设单位： ××× 施工单位： ××× 编 制 人： ×××
设计单位： ××× 工程名称： ××× 编制日期： ×××
工
程
处
级
审
批

技术负责人： 审批意见：

工程处有关股(组)室：

公
司
级
审
批

总工程师： 审批意见：

公司有关科(部)室：

说

明

备
注
审批手续根据公司对施工组织设计编制范围的要求，逐级审批，并在说明栏中
指明本施工组织设计审批的范围。

一、工程概况
1. 地理位置
中楠双水湾工程位于横泾路西侧，昆太路北面，地块总用地面积37547.3平方米，建筑占地面积7844.12平方，总建筑面积为85438.5平方米。整个工程由8幢号楼及人防地下车库组成。其中1#楼17F，2#楼11F，3#楼11F，4#楼16F，5#楼16F，6#楼11F，7#楼11F，8#楼16F。人防面积为6168.76平方。
2. 本工程建设单位：昆山市中楠房地产有限公司
总包单位：
设计单位：苏州中海建筑设计有限公司
监理单位：
3、施工条件
工地西北侧有一个甲方提供的总配电间。从此配电间引出两个回路电线，一路供施工办公及工人生活用电，一路供施工现场生产用电。施工现场设置两个配电间，总配电间1供3#楼、4#楼、7#楼、8#楼及人防地下车库施工用电，总配电间2供1#楼、2#楼、5#楼、6#楼及人防地下车库施工用电。
二、 施工机械配置情况
本工程按基础、主体、装饰三大部分分析，在主体施工阶段属用电高峰，根据主体施工阶段来计算现场总用电量，用电高峰阶段施工机械见下表
1. 主体施工阶段施工用电动机械设备配备
序号
设备名称
规格(型号)
数量(台)
单机功率(KW)
总功率
(KW)
1
塔吊

1
50
50
2
塔吊

1
50
50
3
塔吊

1
50
50
4
塔吊

1
50
50
5
塔吊

1
50
50
6
人货电梯

8
30
240
7
钢筋弯曲机

2
3
6
8
钢筋切断机

2
5.5
11
9
高压水泵

2
10
20
10
圆盘锯

2
5.5
11
9
搅拌机

2
3.5
7
11
砼振动器

16
1.5
24
合 计
569
2. 主体施工阶段施工用电焊机及电焊装置设备
序
号
设备名称
规格型号
数量(台)
视在功率
(KVA)
总功率
(KVA)
等效功率
(KW)
备 注
1
对焊机
UN1—100
2
200
200
88.6

2
电焊机
BX一300
16
17.5
280
124

合 计
480
213

3. 施工现场所需照明灯具
1） 室外照明
序号
灯具名称
规格(KW)
数量(盏)
容量(KW)
等效功率(KW)
1
镝 灯
3.5
8
28
30.8
2
碘钨灯
1
50
50
55
合 计
85.8
2） 室内照明
办公室、宿舍生活照明用电功率按55KW计算。
4. 施工现场食堂所需电加热设备
序号
名 称
规格(KW)
数量(台)
总功率(KW)
1
开水炉
12
2
24
2
蒸饭箱
12
2
24
合 计
48
三、用电负荷计算
∑P1
cosφ
采用需要系数法进行负荷计算，公式为
SSH=1.05--1.1(K1 +K2∑P2+ K3∑P3+ K4∑P4+ K5∑P5)
由公式求得施工现场设备用电量后，即为施工现场所需供电总容量，即Sz≥SSH
式中：Sz——施工现场供电所提供的总容量（KVA）
SSH——施工现场用电设备所需总容量（KVA）
∑P1——施工现场用电动机额定功率之和（KW）
∑P2——施工现场用电焊机额定功率之和（KW）
∑P3——施工现场室外照明容量之和（KW）
∑P4——施工现场用室内照明容量之和（KW）
∑P5——施工现场食堂用电容量之和（KW）
1.05--1.10——容量损失系数
η——电动机效率系数，平均为0.75--0.90，一般为0.85。
K1——电动机同时使用系数，10台以内取0.7，11~30台取0.6，30台以上取0.5。
K2——电焊机同时使用系数，3--10台取0.6，10台以上取0.5。
cosφ——电动机平均功率因数，施工现场最高取0.75--0.78，一般取0.65--0.75。
根据此式得∑P1=569KW、∑P2=480KVA、∑P3=85.8KW、∑P4=48KW、
SSH=1.1×(0.6×569/0.7+0.5×480+1×85.8+0.8×55+0.6×48)
∑P5=48KW、cosφ=0.7，K1=0.6，K2=0.5，K3=1，K4=0.8，K5=0.6
经计算SSH=975KVA，
现场变电所提供的用电量为1000KVA，即SZ=1000KVA，则Sz≥SSH，满足施工用电要求。
四、施工现场用电布置
施工现场按“三级配电、两级保护”的要求设置临时用电，采用三相五线制进行输电，保护零线不得与工作零线混接，施工现场用电线路布置原理采用如下方式：

1、总配电箱设置
根据本工程各单体及生活区、办公区域的平面布置，各施工处任务的划分及设备的配置情况，整个现场用电自配电室二路供电，一路供施工现场办公用电，一路供施工现场及生活用电。线路采用双塑绝缘电缆沿工地穿DN80镀锌钢管埋地敷设至总配电间1和总配电间2，其中总配电间1分4路供电，设置4各总配电箱。总配电间2分4路供电，设置4只总配电箱。
总配电间1临时总配电箱具体分配如下：
1) 1#总配电箱供7#楼人货电梯、号楼施工及木工棚用电；
2) 2#总配电箱供钢筋棚、3#楼人货电梯、号楼施工用电；
3) 3#总配电箱供4#楼人货电梯、楼层施工用电以及2#塔吊用电
4）4#总配电箱供8#楼人货电梯、楼层施工用电以及1#塔吊用电
总配电间2临时总配电箱具体分部如下：
1) 5#总配电箱供2#楼人货电梯、号楼施工用电、钢筋棚、搅拌机用电；
2) 6#总配电箱供3#塔吊、1#楼人货电梯及号楼施工用电；
3) 7#总配电箱供5#楼人货电梯、楼层施工用电以及木工棚用电
4）8#总配电箱供6#楼人货电梯、楼层施工用电以及4#塔吊用电
2、分配电箱的设置
根据上述各总配电箱的供电范围，再按现场各单体的设备布置及生活、办公区域的平面布置设置分配电箱：
1) 从1#总配电箱分设3只分配电箱
2) 从2#总配电箱分设3只分配电箱，
3) 从3#总配电箱分设3只分配电箱
4) 从4#总配电箱分设3只分配电箱
5）从5#总配电箱分设4只分配电箱
6）从6#总配电箱分设3只分配电箱
7）从7#总配电箱分设3只分配电箱
8) 从8#总配电箱分设3只分配电箱
3、楼层施工用电分配电箱的设置
各单体主体结构施工时分配电箱设在施工层，在装饰阶段每隔5层左右设立一只分配电箱，以满足小型电气设备照明等施工需要。
各总配、分配电箱的供电范围详见临时用电平面图(附图)。
五、导线的截面规格的选择
现场准备沿工地布置YJV-4*25+E16作为至总配电间的电缆线，因此须复核电缆的截面是否符合要求。
依据总配电箱的布置情况，并考虑到钢筋棚有大功率用电器具电焊机，所以2#和5#总配电箱，其承担的负荷为：
Pmax=1.1×(0.6×135+0.5×41.5)
Pmax＝102KW
I30 = K×Pmax /UN cosφ
按下式进行进线载流量计算
(UN为用电设备的额定电压0.38KV，Pmax单位KW，I30单位A，K为该线承担的三只配电箱同时使用系数0.65)。
I30计算得155A，查电力电缆载流量表得YJV-4*25+E16的电力电缆在空气中敷设的长期允许额定载流量为180A，符合要求。
六、安全用电技术措施和电气防火措施
1、安全用电技术措施
(1) 建立健全用电管理制度，各处设立专职的值班电工，配合安全员对临时用电进行管理。值班电工必须持证上岗，经常对现场的电气线路和设备进行安全检查，定期测试电气绝缘、接地接零电阻、漏电保护器等开关是否完好。并做好业内资料，台讯季节要强化检查，对查出的问题限期整改。
(2) 建立对总配电室、各路配电箱、供电线路及电气设备检查、维修、保养等安全管理制度，严禁电气设备带病运行。
(3) 每台电气设备必须执行三级配电、二级漏电保护装置。
(4) 每台电气设备应用各自的开关箱，必须实行“一机、一闸、一漏、一箱”制，严禁用同一只开关箱直接控制二台及二台以上的用电设备(含插座）。
(5） 电源进线电缆应遵循下进上出的原则，在箱内经固定后分别接配电箱的L、N、PE各端。视负载额定容量，正确选择熔体，使熔断器可靠的、有效的起到短路保护和断开点的作用。熔体应采用合格的铅合金熔丝，严禁用铁丝、铝丝等非专用熔丝替代，严禁用多股熔丝代替一根较大约熔丝。
(6) 电源接入配电箱后，必须先检测再使用：不接负荷，分别合闸，依次检测每一漏电断路器，试验按钮应迅速自动分闸，断开电源，操纵手柄退回到“分”或“0”位置为合格。配电箱周围必须无杂物，有操作位置。
(7) 配电箱投入正常使用后，应由专业人员每月测试一次，并作书面记录。各级配电箱明确专人负责，做好检查维修和清洁工作。箱内应保持整洁，不准存放任何东西，箱周围应保持通道的畅通。施工现场的固定露天电箱、分配电箱必须架空设置，其底边距地高度不小于0.6米。
(8) 所有配电箱必须符合上海市有关规定，具有合格证，配好门锁，做好跨接，总配电箱、分配电箱下口应三面封闭，做好油漆，露天配电箱应搭好双层防坠棚。
(9) 遵守送电、停电的操作程序：用电→总开关→分路开关→电源未端的漏电开关；停电，反之操作。
(10) 使用各种规格的配电箱必须遵守：a、空气断路器仅作总开关，转接用。b、50mA的漏电断路器只作转接用(100mA除外)：c、30mA的可作负载前端用。
(11) 凡断路器合不上闸，自动跳闸，禁止强行合闸，应查出原因、排除故障后才能合闸送电。
(12) 选用配电箱应计算匹配、负载的额定电流应小于控制箱额定电流，机械限位必须接入箱内标注“限位接线”处。
(13) 电缆必须用五芯橡皮电缆，保护零线严禁通过任何开关和熔断器，与工作零线不可混用。重复接地必须加在PE线上。
（14） 现场总配、分配都应做好重复接地，塔吊、人货电梯均应做好重复接地和防雷接地，其接地电阻值不得大于规定值。
（15） 所有电气设备的保护零线应以并联方式与零干线连接。零线的断面不应小于相线载流量的一半，零线上不准装设开关和熔断器，单相电气设备必须设置单独的保护零线，不得利用设备自身的工作零线兼做接零保护。
（16） 分配电箱与开关箱的距离不超过30m，开关箱与其控制的电气水平距离不超过5m。
（17） 所有的电焊机必须使用二次降压器。其一次侧电源应用橡套电缆线，长度不得超过5米。
（18） 移动式碘钨灯的金属灯架应有可靠的接地(接零)保护和漏电开关保护，灯具距地不低于2.5m。
（19） 施工现场的照明电压必须执行如下规定：
一般施工现场 220V
工作手灯 36V
危险场所 36V
地下室 36V
无触电保护的移动式照明 36V
如要使用36V电压，则采用小型变压器将220V降压至36V使用。
（20） 手持电动工具必须选用Ⅱ类工具，必须有额定漏电电流不大于30mA、动作时间不大于0.1s的漏电开关保护。
(21） 室内垂直干线应采用护套电缆，其固定点间距不大于3m，不准直接绑扎在金属支架上。
(22) 职工宿舍、办公室线路必须按规范要求架设，严禁将插座与扳拨开关靠近装设，严禁在床沿装设床头灯和插座。
(23) 建立停电检修挂牌制度，安装、维修或拆除临时用电工程必须由电工完成。
2、电气防火措施
(1) 根据交配电“五防一通”要求，配电室采用套箱式变压器，并配置黄沙桶及二只干粉灭火器。
(2) 各灯配电箱、开关板应采用阻燃及高强度绝缘材料，总配电箱、分配电箱位置按规定配置灭火器。
(3) 各类电线绝缘层、PVC管均使用耐燃材料。
(4) 各类电动机要按电机容量配置、布线及合理选用熔断器、熔体及漏电开关。
(5) 应用电焊设备，必须实行动火审批手续，做好专人看护和隔离工作。
(6) 对重点防火区域、易燃、易爆、危险品仓库应采取相应的电气防燃、防爆措施，并配置相应的灭火器材。
(7) 对办公室、宿舍、料具用户房：
A、选择的电线与电气设备的容量相匹配。
B、禁止乱接、乱拉电线及插座。
C、禁止使用碘钨灯及电炉等大功率用具，并配备好灭火器。
(8) 发生电气火灾应立即拉断上级电源开关，采用黄沙或干粉灭火器灭火，严禁用水灭火。
七、施工现场临时用电平面布置图
