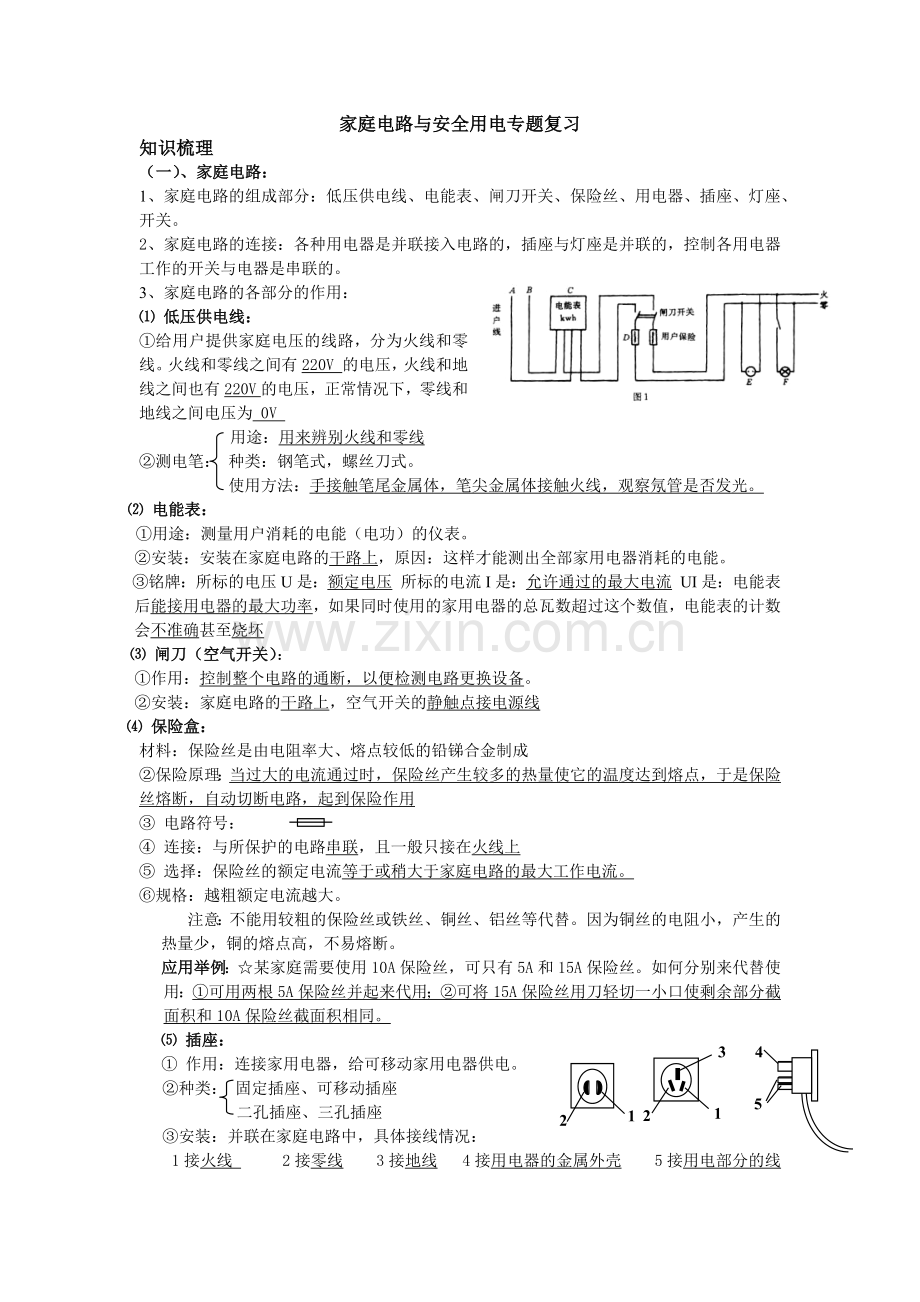

家庭电路与安全用电专题复习
知识梳理
（一）、家庭电路：
1、家庭电路的组成部分：低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。
3、家庭电路的各部分的作用：
⑴ 低压供电线：
①给用户提供家庭电压的线路，分为火线和零线。火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 0V
用途：用来辨别火线和零线
②测电笔： 种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。
⑵ 电能表：
①用途：测量用户消耗的电能（电功）的仪表。
②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。
③铭牌：所标的电压U是：额定电压 所标的电流I是：允许通过的最大电流 UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏
⑶ 闸刀（空气开关）：
①作用：控制整个电路的通断，以便检测电路更换设备。
②安装：家庭电路的干路上，空气开关的静触点接电源线
⑷ 保险盒：
材料：保险丝是由电阻率大、熔点较低的铅锑合金制成
②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用
③ 电路符号：
④ 连接：与所保护的电路串联，且一般只接在火线上
⑤ 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑥规格：越粗额定电流越大。
注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
应用举例：☆某家庭需要使用10A保险丝，可只有5A 和15A 保险丝。如何分别来代替使用：①可用两根5A保险丝并起来代用；②可将15A保险丝用刀轻切一小口使剩余部分截面积和10A保险丝截面积相同。
4
5
2
1
3
⑸ 插座：
2
1
① 作用：连接家用电器，给可移动家用电器供电。
②种类： 固定插座、可移动插座
二孔插座、三孔插座
③安装：并联在家庭电路中，具体接线情况：
1接火线 2接零线 3接地线 4接用电器的金属外壳 5接用电部分的线路
把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
⑹ 用电器（电灯）、开关：
①白炽灯是利用电流的热效应进行工作的，小功率的灯泡灯丝细而长，里面抽成真空。大功率的灯泡灯丝粗而短，里面抽成真空后，还要充入氮气、氩气等惰性气体，且气压为0.1Pa，目的是平衡大气压对玻璃壳的压力。灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。
② 灯泡的种类：螺丝口 卡口 。
螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：原因：防止维修触电
③开关和用电器串联，控制用电器，如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保险丝。
④根据安全用电原则连接电路，每个开关都可以单独控制灯
（二）、家庭电路电流过大的原因：
1、原因：发生短路、用电器总功率过大。
2、家庭电路保险丝烧断的原因：发生短路、用电器功率过大、选择了额定电流过小的保险丝
（三）、安全用电：
1、触电事故：
①定义：一定强度的电流通过人体所引起的伤害
②危险性：与电流的大小、通电时间的长短等因素有关。
③安全电压：不高于36V，动力电路电压380V，家庭电路电压220V都超出了安全电压。
2、触电形式：
(1) 家庭电路（低压触电）a.单线触电 b.双线触电
家庭电路触电的事故：都是由于人体直接或间接跟火线接触造成的并与地线或零线构成通路。
要分清零线和地线，虽然地线和零线正常情况下之间没有电压，但绝不能将地线和零线接通，否则易造成触电事故。
（2）高压触电：a.高压电弧触电 b.跨步电压触电
3、安全用电原则：不接触低压带电体 不靠近高压带电体
4、生活中安全用电常识
①对于人体的安全电压是不高于36伏
②不接触火线、金属外壳的用电电器要将金属外壳接地
③高大建筑要安装避雷针，防止雷击
④不靠近高压线路，防止发生高压电弧触电和跨步电压触电
⑤有人一旦触电或家庭电路发生火灾都要立即切断电源，绝对不能用水来扑灭电器火灾。

考查重难点
1．家庭电路由：进户线→电能表→总开关→保险盒→用电器。
2．两根进户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别。如果测电笔中氖管发光，则所测的是火线，不发光的是零线。
3．所有家用电器和插座都是并联的。而开关则要与它所控制的用电器串联。
4．熔丝：是用电阻率大，熔点低的铅锑合金制成。它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用。
5．引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大(过载)。
6．安全用电的原则是：①不接触低压带电体；②不靠近高压带电体。
7. 在安装电路时，要把电能表接在干路上，保险丝应接在火线上（一根已足够）；控制开关也要装在火线上，螺丝口灯座的螺旋套也要接在火线上。
8.家庭电路出现的故障多表现为用电器不工作和保险丝熔断。检修时要先看保险丝是否熔断，再用测电笔测导线、用电器等是否带电。因此，我们可用下面的思路解题：
干路熔断：各条线路都有可能短路
判 保险丝熔断（由短路引起） 支路：短路在此支路
断 所有用电器都不工作：干路开路
保险丝未熔断（开路） 部分用电器不工作：部分接口处开路 测电笔亮：零线开
方 某个用电器不工作：支路开路
法 测电笔不亮：火线开路

典型例题分析
例1、下列说法正确的是（ ）
A．电能表是用来测量电功率的，安装时要把它接在干路上
B．保险丝是用电阻率大、熔点低的合金制成的
C．使用测电笔时，为了安全， 要用手接触笔尾金属体
D．为了防止触电事故，应把家用电器的金属外壳用导线与大地连接起来
例2、在不停电的情况下检修电路时如图所示的各种情况（其中A、B、C为人站在绝缘椅上，D为人站在地面上）中一定不会触电的有（ ）
例3、“庆六•一文艺会演”时，中学物理组的老师给大家表演了一个“不怕电”的节目。首先王老师将一标有“PZ220-100”的灯泡接到两导线头M、N之间，灯泡正常发光。随后将灯泡取下，王老师站到干燥的木凳上后，左右手分别抓住M、N两导线头（如图）。李老师用测电笔分别测试M、N及王老师的皮肤，发现测电笔的氖管都发光，而王老师却谈笑自 如。对以上现象的解释，你认为正确的是（ ）
A．王老师有特异功能，确实不怕电
B．王老师的双手戴着绝缘手套
C．在人、灯替换之时，有人将零线断开了
D．在人、灯替换之时，有人将火线断开了
例4、将图甲中的拉线开关和螺丝口灯泡连接到照明电路的两导线上。
例5、原来室内的电灯均正常发光，当把台灯的插入插座时，室内电灯全部熄灭，保险丝熔断。发生这一现象的原因可能是（ ）
A．台灯的功率太大 B．台灯插头处短路
C．插座处短路 D．台灯的灯丝断了
例6、如图所示的是家庭电路的一部分，请指出其中安装错误的三处地方。它们是___________、_____________、_____________.

例7、阅读下面短文，根据安全用电常识，简要提出避免类似文中悲剧的措施．
跃华村王某正在使用的洗衣机突然不转了，请来了本村的“能人”小刘． 小刘虽不懂多少电学知识，但胆子大、敢动手．洗衣机锈迹斑斑，放在厨房一角，电源线的插头插在不远处墙上的两孔插座上． 本来洗衣机装的是三脚插头，由于家里没有安装三孔插座，就换成二脚的，多年来倒也好使，啥事也没有！
小刘打开洗衣机，用手东摸西摸，嘴里说；“小意思，无非是哪里接触不良．”王某心想：“小刘的确有胆量，修洗衣机也不用断电．”看到满地是水，王某用拖把在一旁拖地，突然小刘身子一颤，倒在洗衣机上．王某吓坏了！扔掉拖把，直奔门外，大喊“有人触电了！”人们在慌乱中，终于找来卫生院丁医生，赶到现场切断了电源．但小刘心脏已停止跳动，经抢救无效，触电身亡．
（1）正确使用和安装用电器______________________．
（2）维修电器__________________________________．
（3）抢救触电人________________________________．
例8.如图13—5是电能表：
⑴请写出表盘上有关数字的含义
①０２８６１： ；
②220V： ；
③5A： ；
④10A： ；
⑤2500R/kW·h： 。
⑵若该电能表在10分钟内转盘转过了500转，则电路所消耗的电能为 kW·h，电路中用电器的总功率为 W。
例9.能源是我们人类赖于生存的源泉，我们在开发能源的同时，还应节约能源。新型节能灯不但发光效率高，而且耗电省。一只11W的电子节能灯的发光亮度就相当于60W的白炽灯，家里原有两只60W的白炽灯，平均每天开灯5h，若都换成11W的电子节能灯，一个月（以30天计算），能节省多少电能？

独立训练
一、选择题、中.考.资.源.网
1．王老师的新家买了250W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W照明灯8盏。请为王老师选择一种合适的电能表（　　　）
A．220V 5A　　　B．220V 15A　　　C．220V 20A　　　D．220V 30A
2．在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是全
A.雷雨天，应避免在高大建筑物和大树下避雨
B.发现有人触电，不能用手直接拉动触电的人体，应该先切断电源
C.电器设备失火，应迅速用水灭火
D.有金属外壳的电器用三孔插座
3．图中是一些人在生活用电中的几种做法，其中正确的是( )
D．使用绝缘皮破损的导线
C．多个大功率用电器同时使用一个插座
A．试电笔的握法
B．带金属外壳的用电器使用三孔插座

4. 下列做法中，不符合安全用电要求的是（ ）
A、用湿布擦正在发光的白炽灯或日光灯 B、在家庭电路中安装保险丝或空气开关
C、更换灯泡时，先断开开关 D、外壳损坏的插座，应及时更换
5．某家庭部分电路可简化成图3所示的情况，当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是（ ）
A．串联 B．并联
C．电视与台灯串联后再与灯泡并联
D．灯泡与台灯串联后再与电视并联

6．在使用家用电器时，下列说法正确的是（　　）
A．洗衣机使用三孔插座主要是为了防雷击中.考.资.源.网
B．电冰箱紧贴墙壁放置有利于散热
C．电视机处于待机状态时仍会消耗电能
D．电饭锅的插头沾水后不能接入电路是因为容易造成断路
７．下列四种情况中，人相对安全的是(请同学们千万不要尝试做本实验) （ ）

８．下列做法中符合安全用电的是（ ）
A.带有金属外壳的用电器使用时必须接地
B.开关可以接在电灯和零线之间
C.当电路中增添大功率用电器时，只有更换额定电流更大的保险丝
D.使用试电笔时，手千万不要接触笔尾金属体中.考.资.源.网
９．下列做法符合安全用电要求的是( )
A．未断开电源时，直接更换灯泡
B．发现有人触电时，直接用手把触电者拉开
C．发现导线的绝缘部分有破损时一定要及时更换
D．把用电器三脚插头中接地的脚弄掉后插入两孔插座使用
１０．在家庭电路中，下列有关插座、螺口灯泡、开关的连线正确的是( )

11．如图家庭电路连接正确，各元件均正常，有关说法正确的是
A．洗衣机接入三孔插座后电灯与洗衣机是串联的中.考.资.源.网
B．洗衣机接入三孔插座能使洗衣机金属外壳接地
C．闭合开关时人接触B点或C点都可能引起触电
D．断开开关时A、B两点都能使测电笔氖管发光

12家庭电路及家用电器在设计安装上都考虑到用电安全问题．下列措施中，与安全用电无关的是
A．控制家用电器的开关应安装在火线上 B．连接各户的总开关上安装漏电保护器
C．洗衣机、电冰箱等用电器应使用三线插头 D．为使用方便安装插座

13 某同学家室内的电灯均正常工作，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是
A．插座处短路 B．台灯插头处短路 C．台灯开关处短路 D．台灯灯头处短路
14下列家庭电路中不符合要求的是 ( )

15. 关于家庭电路和安全用电，下列说法正确的是
A．保险丝烧断一定是发生了短路 B．只有220V电压才能引起人触电
C．开关一定要接在零线上 D．家用电器的金属外壳一定要接地
16.下列做法不符合安全用电的是
A．将电水壶的金属外壳接地
B．在家庭电路中插座与电灯连接必须是并联
C．家庭电路布线时熔断器应在总开关之后
D．使用测电笔时手不能接触笔尾金属体
17. 家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是中.考.资.源.网
A．当电压过高时自动切断电路
B．当发生触电时自动切断电路
C．当用电器发生漏电时自动切断电路
D．当电路中电流过大时自动切断电路
18

19. 关于家庭电路，下列说法正确的是
A．空气开关“跳闸”不一定是出现了短路
B．电灯的开关必须接在零线与电灯之间
C．工作时的电冰箱和电视机可以是串联的中.考.资.源.网
D．工作的用电器越多，总电阻越大

20．右图是某家庭电路的一部分，其中甲、乙两处分别装有电灯或开关．对此电路，下列说法不正确的是
Ａ．火线上的保险丝应该改装到零线上
Ｂ．甲处应装开关，乙处应装电灯
Ｃ．电路中使用的用电器增多时，通过保险丝的电流就增大
Ｄ．电路中使用的用电器增多时，保险丝熔断的可能性就变大
21．许多家用电器的三脚插头有一特别之处：三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚夫要稍长，如图所示。这样设计是为了（ ）

A．插头插入插座时，电器外壳先接地；拨出时，电器外壳后离开地线中.考.资.源.网
B．方便识别火线和零线插脚
C．延长插头使用寿命
D．使插头的造型更美观
二、填空题、
1．验电器的工作原理是 。人们常用测电笔辨别家庭电路中的 线与零线。
2. 如3图所示，电路中打×处表示断路之处，若开关闭合后，用验电笔测试电路中A、B、C点，则不能使验电笔氖灯发亮的点是 。
A B C
图3

3. 在家庭电路中，为了防止触电，必须把用电器的开关装在 线上，用电器的金属外壳必须 ，当发现家用电器或电线失火时，必须先 电源，然后再救火．
4.小明同学根据家庭电路画了如图所示的电路图，其中包括插座1、插座2、电灯L和开关S，图中元件的接法画错了的是中.考.资.源.网

5.在家庭电路中，火线与零线之间的电压是 V，控制电灯的开关应当和电灯 联，电灯和其他用电器应当 联。
6．导线不通过用电器直接跟电源两极连接，这样状态的电路叫做________。 电能表应连接在家庭电路的_______上(选填“干路”或“支路”)。

三、简答题、
1．结合下列图片，说说安全用电和触电争救的常识
（1）安全用电常识（说出两点即可）________________________________
（2）触电急救措施（说出两条即可）_____________________
四、作图题、中.考.资.源.网
1. 请将下列三幅图中的电路连接完整, 连接时要求符合安全用电的规定．
火线
零线
①
②
③
火线
零线
火线
零线
地线

2．如图15甲所示，是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。根据上述现象，在图15乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通。

3. 请用笔画线代替导线，将图13中的电灯、开关和插座接入家庭电路中。中.考.资.源.网

4． 请用笔画线代替导线，将如图所示中的开关、螺口节能灯正确地接入家庭电路。中.考.资.源.网

六、计算题
1．为缓解用电高峰电力紧张的矛盾，降低居民的用电费用。部分地区使用了分时电能表，电费价如下：

原电表计费方法
分时电表计费方法
时间范围
全天
高峰期
低谷期
8：00—21：00
次日21：00—8：00
单价（元/度）
0.50
0.55
0.30
小明家每天要用电水壶将质量为5kg，初温为20℃的水烧开（大标准大气压下），C水=4.2×103J/(kg·℃)
（1）小明家烧开这些水需要吸收多少热量？
（2）使用分时电表后，小明家烧水在低谷期，若不计热量损失，仅此一项，1个月（30天），比原来节省多少元电费？中.考.资.源.网
