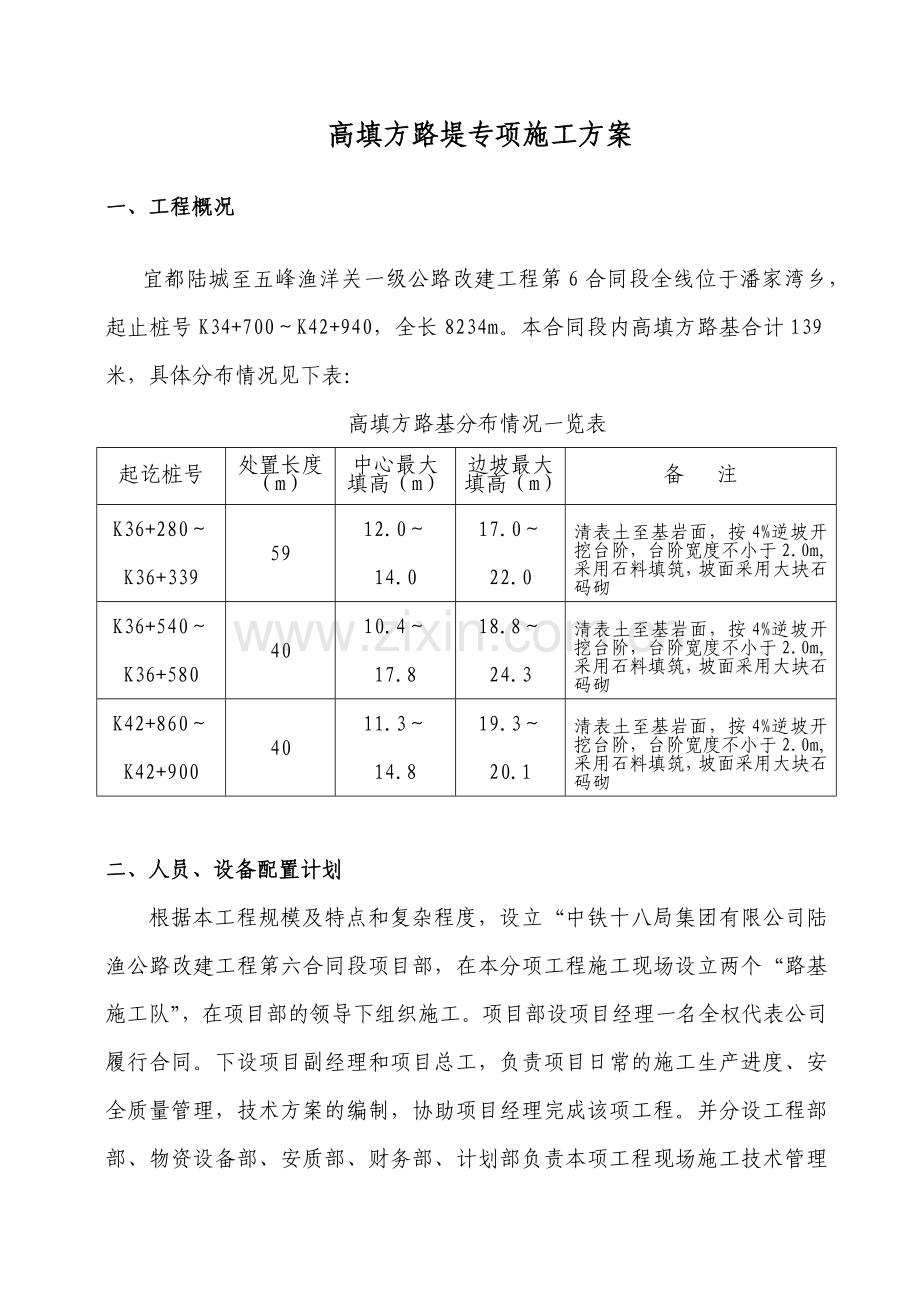

高填方路堤专项施工方案

一、工程概况

宜都陆城至五峰渔洋关一级公路改建工程第6合同段全线位于潘家湾乡，起止桩号K34+700～K42+940，全长8234m。本合同段内高填方路基合计139米，具体分布情况见下表：
高填方路基分布情况一览表
起讫桩号
处置长度（m）
中心最大填高（m）
边坡最大填高（m）
备 注
K36+280～K36+339
59
12.0～14.0
17.0～22.0

清表土至基岩面，按4%逆坡开挖台阶，台阶宽度不小于2.0m,采用石料填筑，坡面采用大块石码砌
K36+540～K36+580
40
10.4～17.8
18.8～24.3

清表土至基岩面，按4%逆坡开挖台阶，台阶宽度不小于2.0m,采用石料填筑，坡面采用大块石码砌
K42+860～K42+900
40
11.3～14.8
19.3～20.1

清表土至基岩面，按4%逆坡开挖台阶，台阶宽度不小于2.0m,采用石料填筑，坡面采用大块石码砌

二、人员、设备配置计划
根据本工程规模及特点和复杂程度，设立“中铁十八局集团有限公司陆渔公路改建工程第六合同段项目部，在本分项工程施工现场设立两个“路基施工队”，在项目部的领导下组织施工。项目部设项目经理一名全权代表公司履行合同。下设项目副经理和项目总工，负责项目日常的施工生产进度、安全质量管理，技术方案的编制，协助项目经理完成该项工程。并分设工程部部、物资设备部、安质部、财务部、计划部负责本项工程现场施工技术管理工作。
根据该工程的工程数量及工期进度安排，以及我单位的实际施工水平及机械化施工能力，按照各任务划分的区段配备足够劳动力，并且做好各工种人员之间的配合。凡参加本工程施工的操作人员均要经过严格的岗前培训，考核合格后方可上岗。特种作业人员均需有操作证，做到持证上岗。
拟投入本工程的设备见“拟投入机械设备一览表”。

拟投入机械设备一览表（表2－1）
设备名称
规格型号
单位
数量
设备名称
规格型号
单位
数量
履带挖掘机
CAT320
台
2
空压机
VY9-A、
台
2
履带挖掘机
PC220
台
6
炮孔钻机
KQD-50
台
4
推土机
TY320
台
4
自卸汽车
T815S1
台
10
振动压路机
YZ25
台
2
洒水车
ZQ140/47
台
2
重型羊足碾
YZT25Y
台
2
装载机
ZL50C
台
4
钢轮压路机
YZ10B
台
2

平地机
PY180
台
2

三、主要施工工艺及方法
一）、施工准备
1、交接线路中桩，中线及高程的复测，水平点的复查与增设，横断面的测量与绘制等，然后送交监理工程师核查，核对无误后进行现场放样测量，放出路基中桩、边桩，并标注路基挖填高度，以及取土坑、借土场、弃土场等的具体位置，并提交监理工程师检查批准。
2、填料试验：取土场的填料取有代表性的土样进行试验，试验方法按《公路土工试验规程》（JTJ051-93）执行。试验项目如下：
（1）液限；（2）塑限；（3）颗粒大小分析试验；（4）含水量试验；（5）土的承载比试验（CBR）值； (6)击实试验。
把调查和试验结果以书面形式报告监理工程师备案。如所调查和试验的结果与图纸资料不符时，提出解决方案报监理工程师审批。
3、调查施工范围内的地质、水文、障碍物、文物古迹的详细情况。
4、调查沿线电缆、光缆及管线位置、埋深，按设计要求进行改移或埋设明显标志。
5、修建临时排水设施，做到永临结合，以保证施工场地处于良好的排水状态。
6、场地清理：施工前将路基用地范围内的树木，灌木、垃圾、有机物残渣及原地面的草皮和表土清除，清理至基岩面，按4%逆坡开挖台阶，对妨碍视线、影响行车的树木、灌木丛等进行砍伐或移植及清理。将树根全部挖除，清除的垃圾由装载机配备汽车运至指定堆放区，场地清除完后视地基情况采用强夯或换填等措施提高地基承载力，保证地基表层密实度大于90%。
7、拆除工程：根据现场的实际情况、施工、交通需要，制定确实可行的拆除方案，经监理工程师批准后，按设计和规范要求进行拆除工作。
8、规划作业程序、机械作业路线，做好土石方调配方案。
二）、施工方法
1、施工原则
施工时，按照《公路路基施工技术规范》（JTJF10-2006）组织安排。
(1)、路基施工，集中力量连续快速施工，分段完成；
(2)、冬季施工时，不安排路基填筑施工，雨季尽量不进行路基填筑施工。
(3)、作好截防排水措施，填筑面横向设置3%左右流水坡度，雨前碾压，路堤两侧做好排水沟及坡面防护；
(4)、对施工用水、生活用水严格管理，防止地表水渗入和冲刷边坡。
(5)、路堤基底及路堤每一层施工完成后，需将该层宽度，填筑厚度压实厚度，逐桩标高和压实度等检测资料报监理工程师审查批准后，才能进行上一层的施工。
(6)、路基压实机械：填土路堤的碾压采用激振力35吨以上（含35吨）的重型振动压路机，较大面积填土宜用平地机或较大功率推土机先行整平；填石路堤采用重型羊足碾（激振力40吨以上）或冲击夯式压路机先行碾压，随后用石渣等嵌缝填坑，再用激振力40吨以上（含40吨）的重型振动压路机加压。
2、施工工序
路堤施工的工艺流程为：施工准备 → 运料 → 摊铺 → 大粒径石料破碎 → 采用细粒料填空隙 → 局部找平 → 碾压 → 局部空隙细料找平 → 碾压 → 检测 → 下一层施工。
3、路基填筑：
施工中采取横断面全宽、纵向分层填筑方法施工。填料采用挖掘机配合自卸汽车运输，推土机、平地机进行摊铺，分层填筑，振动压路机碾压。按“四区段、八流程”作业法组织各项作业均衡进行，合理安排施工顺序、工序进度和关键工序的作业循环，做到挖、装、运、卸、压实等工序紧密衔接连续作业，尽量避免施工干扰，做到路基施工的正规化、标准化。
填方路基按路基平行线分层控制填土标高，分层进行平行摊铺，压实方法、虚铺厚度按照试验段确定的参数进行控制。
（1）本合同段内高填路基采用石料填筑，坡面采用大块石码砌。路基高度H≤5m时，填石边坡码砌厚度为1米，5m<H<12m时，填石边坡码砌厚度为1.5米，H>12m时，填石边坡码砌厚度为2米。
（2）路基填筑每8米左右各设一护坡道，宽度不小于2米，H<8m路堤边坡为1：1.5~1.75, H>8m路堤边坡为1：1.3~1.5,。
（3）填石路基填筑时石块大面向下摆放平稳，紧密靠拢，所有缝隙用小石块或石屑填塞。超粒径石料在填筑前先进行破碎。所用石料最大粒径小于层厚的2/3。填石路基最后一层的铺筑厚度应不大于40cm，过渡层碎石料粒径应小于15cm。
（4）填石路基采用自重大于20吨、激振力大于500KN的压路机进行碾压。碾压时采用静碾压+震动碾压+静碾压相结合的碾压方法，碾压顺序从路基左侧依次向右推进，压痕横向搭接不小于1m或大于大半个轮迹。对于每层施工压路机碾压不到位或难以碾压的施工边角，填铺厚度适当减小。
（5）填石路基的压实度检测：采用压实沉降差和水袋法检测压实空隙率。
（6）在压实质量合格后，按照设计要求位置沿路基横向铺设土工格栅，并注意格栅间拉直平顺。施工土工格栅是要注意以下几点：
a、格栅的纵、横向接缝可采用尼龙绳或涤纶线缝接或U型钉连接等方法使格栅连成整体，格栅间互相搭接宽度不小于20cm,在受力方向连接处的强度不得低于材料设计抗拉强度。格栅严禁扭曲、皱褶、重叠，铺设时应用手拉直，使格栅平顺均匀，铺好的土工格栅每隔1.5～2.0m用钉头固定填方表面。
b、土工格栅上、下侧填料的最大粒径不得大于规范规定的路床范围内的粒径要求，在距格栅层8cm内的填料粒径不得大于6cm。
c、格栅铺完后，应及时填筑填料，每层按照“先两边，后中间”的原则对称进行，严禁先填路堤中部。填料不允许直接卸在格栅上，必须卸在已摊铺的土面上，卸土高度不大于1米。一切车辆、施工机械不得直接在铺好的土工格栅上行走，只容许沿路堤轴线方向在土面上行驶。
4、检验签证
填石路基的压实度检测：采用压实沉降差和水袋法检测压实空隙率。
路基每层填筑压实质量经监理工程师检验批准后，再进行下一层填筑施工，否则下达质量不合格通知单，要求重新压实，直到合格为止。
5、路堤边坡修整
1、按设计图纸要求检查路基的中线位置、宽度、纵坡、横坡、边坡及相应的标高。
2、在整修需加固的坡面时，预留出加固位置，对填土不足或边坡受雨水冲刷形成小冲沟的地段，采取边坡挖台阶，分层填补，仔细夯实的方法处理。
3、路基两侧超填的宽度予以切除，边坡缺土时，要挖成台阶，分层填补夯实。
4、挂线进行边沟整修，路基整修完毕后，堆于路基范围的废弃土料弃置指定的弃土场。
路堤填筑施工工艺框图见图3-1

四、路堤填筑雨季施工措施
在填筑路堤前，应在填方坡脚以外挖掘排水沟，保持场地不积水。如果原地面松软，还应采取换填等措施进行处理。
填料选择：在路堤填筑时，应选用透水性好的碎石土、卵石土、砂砾、石方碎渣和砂类土作为填料。利用挖方土作填方时，应随挖随填及时压实。含水量过大无法晾干的土不得用作雨季施工填料。
填筑方法：路堤应分层填筑。每一层的表面，应做成2%～4%的排水横坡。当天填筑的土层应当天完成压实。防止表面积水和渗水，将路基浸软。路堤填筑完成后，为防止路床积水，应在路肩处每隔5～10m挖一道横向排水沟，将雨水排出路床。

复测、加密水准点
控制分层厚度
补充洒水或凉晒
测量设置中线及边线
填前碾压
检测压实度
自卸车卸填料
推土机摊铺填料
检测含水量
平地机平整
压路机碾压
检测密实度
进行下一层填筑
地表清除、整平或换填
控制边缘预留宽度
否
否
说明：路基填筑严格按照“三阶段（准备阶段、施工阶段、整修阶段）、四区段（填筑区、平整区、碾压区、检验区）、八流程（施工准备、基底处理、分层填筑、摊铺整平、洒水或晾晒、机械碾压、检验签证、面层整修）”的程序施工。

图5－1 路基土石方施工工艺框图

图3－1 路基土石方施工工艺框图
