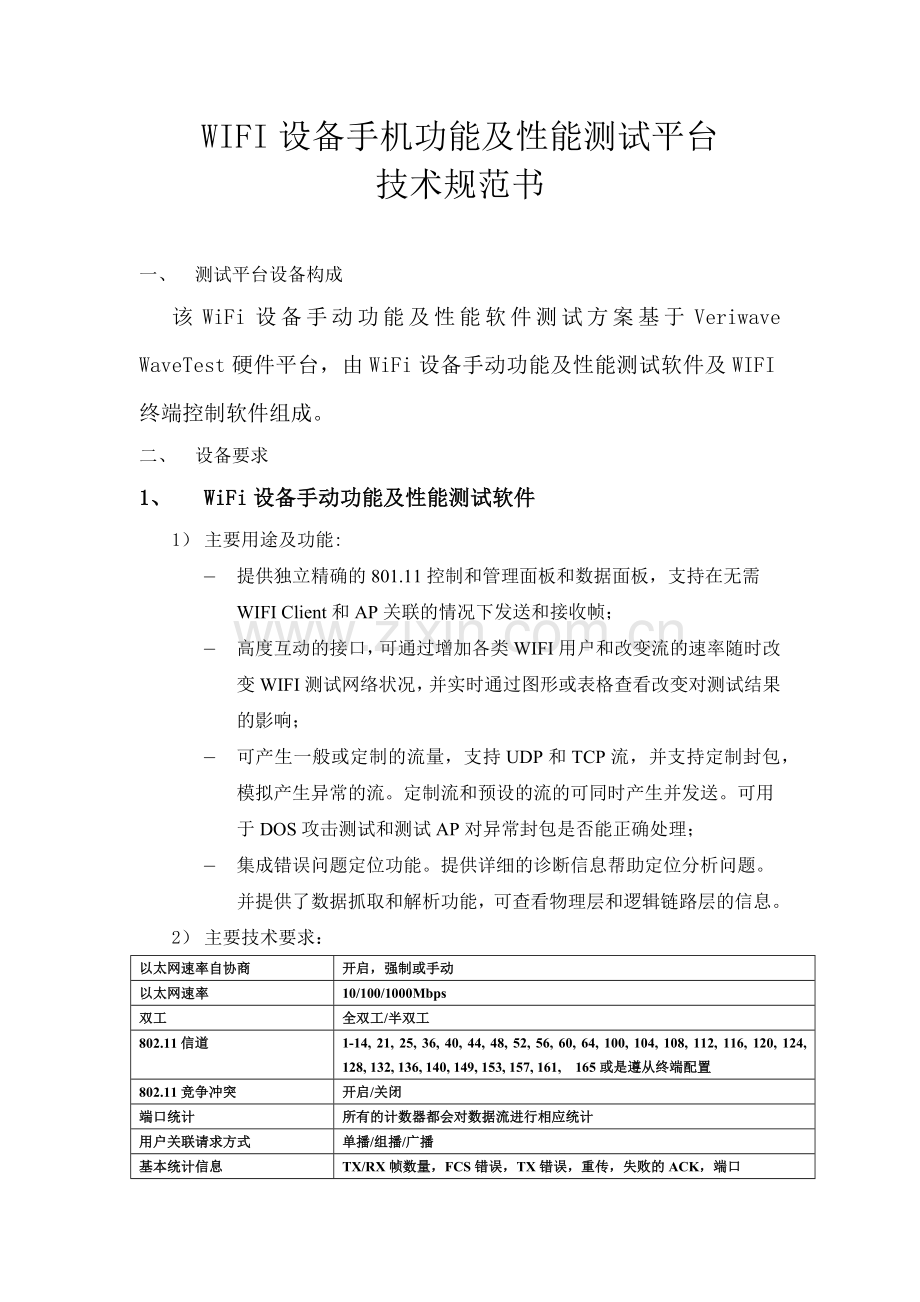

WIFI设备手机功能及性能测试平台
技术规范书

一、 测试平台设备构成
该WiFi设备手动功能及性能软件测试方案基于Veriwave WaveTest硬件平台，由WiFi设备手动功能及性能测试软件及WIFI终端控制软件组成。
二、 设备要求
1、 WiFi设备手动功能及性能测试软件
1） 主要用途及功能:
— 提供独立精确的801.11控制和管理面板和数据面板，支持在无需WIFI Client和AP关联的情况下发送和接收帧；
— 高度互动的接口，可通过增加各类WIFI用户和改变流的速率随时改变WIFI测试网络状况，并实时通过图形或表格查看改变对测试结果的影响；
— 可产生一般或定制的流量，支持UDP和TCP流，并支持定制封包，模拟产生异常的流。定制流和预设的流的可同时产生并发送。可用于DOS攻击测试和测试AP对异常封包是否能正确处理；
— 集成错误问题定位功能。提供详细的诊断信息帮助定位分析问题。并提供了数据抓取和解析功能，可查看物理层和逻辑链路层的信息。
2） 主要技术要求：
以太网速率自协商
开启，强制或手动
以太网速率
10/100/1000Mbps
双工
全双工/半双工
802.11信道
1-14, 21, 25, 36, 40, 44, 48, 52, 56, 60, 64, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140, 149, 153, 157, 161, 165或是遵从终端配置
802.11竞争冲突
开启/关闭
端口统计
所有的计数器都会对数据流进行相应统计
用户关联请求方式
单播/组播/广播

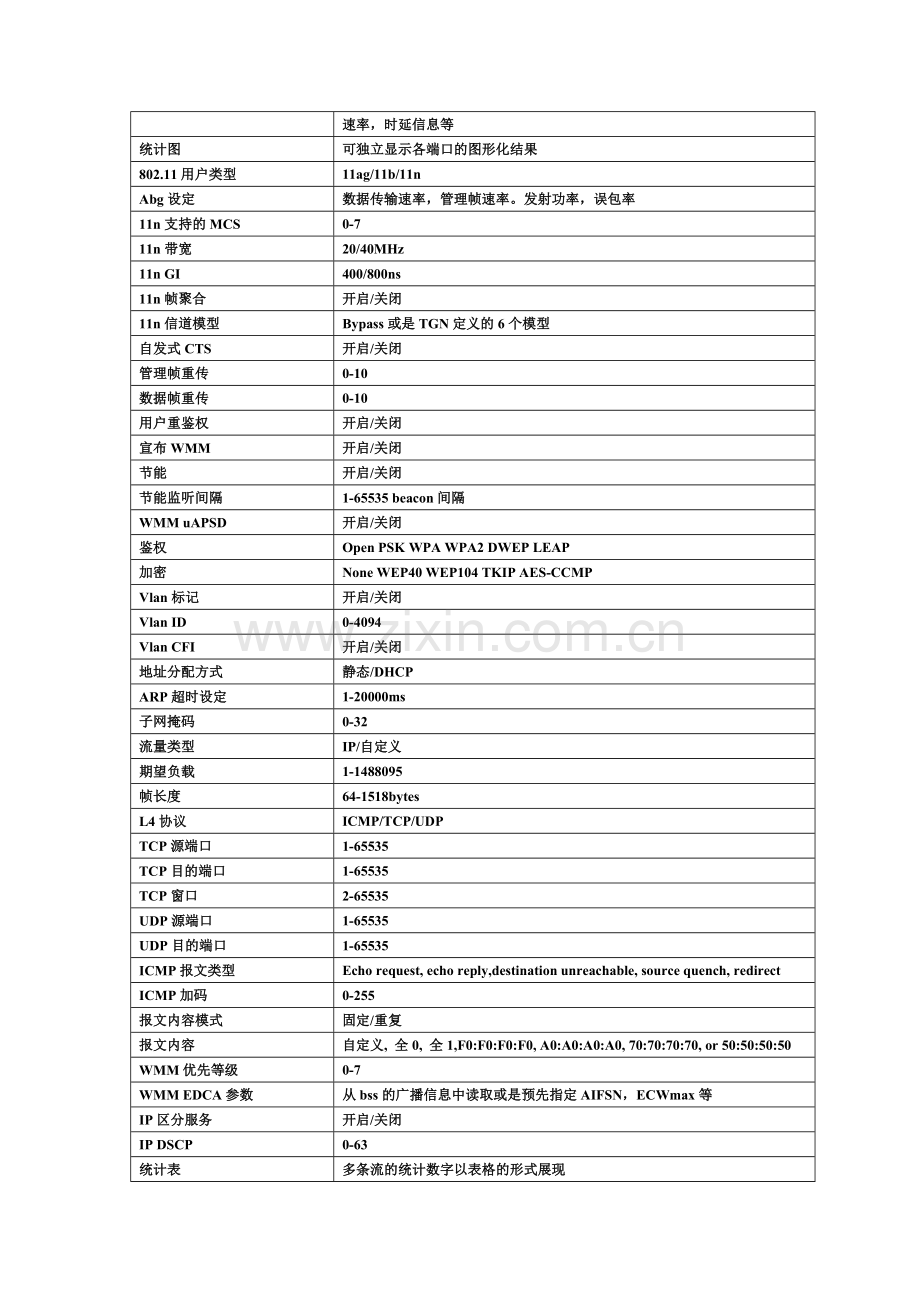

基本统计信息
TX/RX帧数量，FCS错误，TX错误，重传，失败的ACK，端口
速率，时延信息等
统计图
可独立显示各端口的图形化结果
802.11用户类型
11ag/11b/11n
Abg设定
数据传输速率，管理帧速率。发射功率，误包率
11n支持的MCS
0-7
11n带宽
20/40MHz
11n GI
400/800ns
11n帧聚合
开启/关闭
11n信道模型
Bypass或是TGN定义的6个模型
自发式CTS
开启/关闭
管理帧重传
0-10
数据帧重传
0-10
用户重鉴权
开启/关闭
宣布WMM
开启/关闭
节能
开启/关闭
节能监听间隔
1-65535 beacon间隔
WMM uAPSD
开启/关闭
鉴权
Open PSK WPA WPA2 DWEP LEAP
加密
None WEP40 WEP104 TKIP AES-CCMP
Vlan标记
开启/关闭
Vlan ID
0-4094
Vlan CFI
开启/关闭
地址分配方式
静态/DHCP
ARP超时设定
1-20000ms
子网掩码
0-32
流量类型
IP/自定义
期望负载
1-1488095
帧长度
64-1518bytes
L4协议
ICMP/TCP/UDP
TCP源端口
1-65535
TCP目的端口
1-65535
TCP窗口
2-65535
UDP源端口
1-65535
UDP目的端口
1-65535
ICMP报文类型
Echo request, echo reply,destination unreachable, source quench, redirect
ICMP加码
0-255
报文内容模式
固定/重复
报文内容
自定义, 全0, 全1,F0:F0:F0:F0, A0:A0:A0:A0, 70:70:70:70, or 50:50:50:50
WMM优先等级
0-7
WMM EDCA参数
从bss的广播信息中读取或是预先指定AIFSN，ECWmax等
IP区分服务
开启/关闭
IP DSCP
0-63
统计表
多条流的统计数字以表格的形式展现
表格内的流数
1-16
2、 WIFI终端控制软件
1） 主要用途及功能:
— 可装载在无线WIFI终端上控制终端收发统计流量，并可计算转发率，丢包，时延，抖动；
— 支持操作系统：Windows XP 、Windows Vista 、Windows Mobile 6 、Linux—2.6；
— 支持收发TCP和UDP流
— 可以控制Wavetest的测试端口向待测物产生流量，且测试结果的计算不会受上层运用的影响，不受待测物硬件配置和操作系统影响。
三、 网上竞价的软件选件
产品名称
单位
数量
WiFi手动功能及性能测试软件
套
2
WIFI终端控制软件
套
2
四、 设备竞标和到货期限
竞标厂家必须具备上述所有软件提供的能力，方可竞标
设备应在签订合同生效后的90天内到货。

附件A
产品售后服务承诺书

1. 自交货之日起一周内买方可提出异议；
2. 自验收合格起计3年为同型号软件应免费升级；
3. 同型号软件含3年内升级软件应永久保修；
4. 对所售产品终身维修，超出保修期，产品软件同型号升级，乙方向甲方收取软件价格15%的费用；
5. 保修期内，产品出现故障，公司在24小时内响应，在收到送修机器10天内修理完毕，否则承诺免费提供设备代用，无须支付任何费用；
下列情况不包含在保修范围之内：
a) 非正常情况损坏如突发事件、自然灾害、导致产品无恢复性损坏，
产品明显被雷击、进水、外观磨损等情况损坏的；
b) 由于操作不当，如洒入液体、外力挤压、坠落受损、不正确的与外部设备连接等造成的故障或损伤；
合同产品发生故障后，甲方擅自对产品进行拆卸、改造、分解、组装或请第三方修理导致无法鉴定故障责任的；
其他因甲方原因导致合同产品损坏的情况。
发生上述情况的，由甲方自行承担责任；如需乙方进行维修或技术支持，由此产生的所有费用由甲方承担。
6. 保修方式：产品出现故障，由甲方负责将产品运输至乙方指定的维修地点，乙方负责维修。
7. 乙方向甲方提供免费产品咨询和培训。
