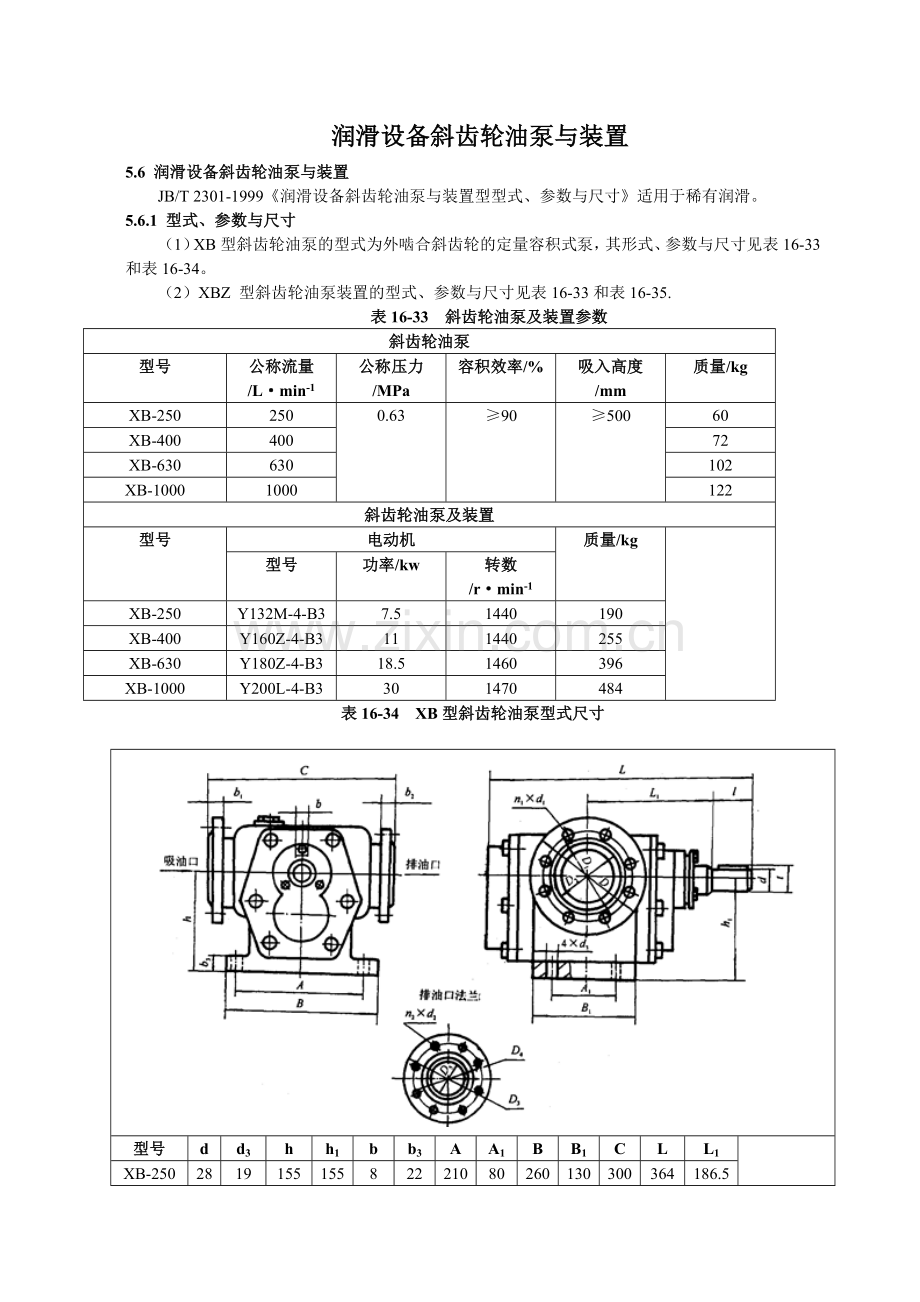

润滑设备斜齿轮油泵与装置 5.6 润滑设备斜齿轮油泵与装置 JB/T 2301-1999《润滑设备斜齿轮油泵与装置型型式、参数与尺寸》适用于稀有润滑。 5.6.1 型式、参数与尺寸（1）XB型斜齿轮油泵的型式为外啮合斜齿轮的定量容积式泵，其形式、参数与尺寸见表16-33和表16-34。（2）XBZ 型斜齿轮油泵装置的型式、参数与尺寸见表16-33和表16-35. 表16-33 斜齿轮油泵及装置参数斜齿轮油泵型号公称流量/L·min-1 公称压力/MPa 容积效率/% 吸入高度/mm 质量/kg XB-250 250 0.63 ≥90 ≥500 60 XB-400 400 72 XB-630 630 102 XB-1000 1000 122 斜齿轮油泵及装置型号电动机质量/kg 型号功率/kw 转数/r·min-1 XB-250 Y132M-4-B3 7.5 1440 190 XB-400 Y160Z-4-B3 11 1440 255 XB-630 Y180Z-4-B3 18.5 1460 396 XB-1000 Y200L-4-B3 30 1470 484 表16-34 XB型斜齿轮油泵型式尺寸型号 d d3 h h1 b b3 A A1 B B1 C L L1 XB-250 28 19 155 155 8 22 210 80 260 130 300 364 186.5 XB-400 130 180 448 215 XB-630 40 24 190 175 12 28 230 115 290 175 370 486 234 XB-1000 155 215 580 281 型号 l t 吸油扣法兰排油口法兰 Dgl D D1 D2 n1 d1 b1 Dg2 D3 D4 D5 n2 d2 b2 XB-250 45 31 80 195 160 135 4 18 22 65 180 145 120 4 18 20 XB-400 70 43.5 XB-630 125 245 210 185 8 18 24 100 215 180 155 8 18 22 XB-1000 表16-35 XBZ型斜齿轮油泵装置型式尺寸型号 H H1≈ A B B1 B2 C C1≈ d b3 L≈ L1 L2≈ L3 L4 XBZ–250 214 397 460 470 420 380 300 210 19 30 920 511.5 133.5 810 168.5 XBZ–400 260 480 525 540 480 255 1075 585 163 900 205 XBZ–630 290 525 570 565 505 420 370 285 24 1183 670 182 1040 235 XBZ–1000 295 555 650 650 590 310 35 1414 762 229 1160 252 (3) XB1 型带安全阀斜齿轮油泵的参数、型式与尺寸按见表16-36和表16-37 (4)XBZ1型带安全阀斜齿轮油泵装置的参数、型式与尺寸按见表16-36和表16-38 表16-36 带安全阀斜齿轮油泵及装置参数斜齿轮油泵型号公称流量/L·min-1 公称压力/MPa 容积效率/% 吸入高度/mm 质量/kg XB1–160 160 0.63 ≥90 ≥500 59 XB1–200 200 60 XB1–250 250 76 XB1–315 315 78 XB1–400 400 98.5 XB1–500 500 100 斜齿轮油泵及装置型号电动机质量/kg 型号功率/kw 转数/r·min-1 XBZ1–160 Y132M-4-B3 7.5 1440 190 XBZ1–200 190 XBZ1–250 Y160M-4-B3 11 1460 259 XBZ1–315 261 XBZ1–400 Y160M-4-B3 15 1460 302 XBZ1–500 303 表16-37 带安全阀斜齿轮油泵型式与尺寸型号 d l d3 H H1 H2 H3 L L1 L2 L3 B B1 B2 b XB1–160 22 50 18 450 164 142 20 350 172 90 140 256 240 200 8 XB1–200 XB1–250 25 60 480 181 155 22 380 185 110 160 340 250 210 8 XB1–315 XB1–400 28 60 20 510 198 168 25 425 210 130 180 260 8 XB1–500 型号 t 吸油口法兰排油口法兰 DN D D1 d1 n1 b1 DN D D1 d2 n2 b2 σ XB1–160 24.5 80 200 160 17.5 8 20 65 185 145 17.5 4 20 45° XB1–200 XB1–250 28 100 220 180 22 80 200 160 8 22.5° XB1–315 XB1–400 31 125 250 219 24 100 220 180 22 XB1–500 表16-38 带安全阀斜齿轮油泵装置型式与尺寸 1— XB1型斜齿轮油泵； 2—联轴器； 3—Y系列电动机； 4—底座 2— 型号 H H1 H2 H3 L L1 L2 L3 L4 L5 L6 B B1 B2 B3 B4 XBZ1-160 510 234 212 25 962 508 129 830 145 55 400 410 256 210 360 320 XBZ1-200 141 XBZ1-250 554 255 229 30 977 579 141 935 155 45 500 480 340 255 430 330 XBZ1-315 148 XBZ1-400 625 303 273 1187 644 141 1020 160 40 600 XBZ1-500 156 5.6.2 型号与标记示例（1）型号：（2）标记示例：例1 公称流量为 250L/min 的 XB 型斜齿轮油泵： XB–250型斜齿轮油泵 JB/T 2301—1999 例2 公称流量为 250L/min 的带安全阀的 XBZ1型斜齿轮油泵装置： XBZ1–250 型斜齿轮油泵装置 JB/T 2301—1999
