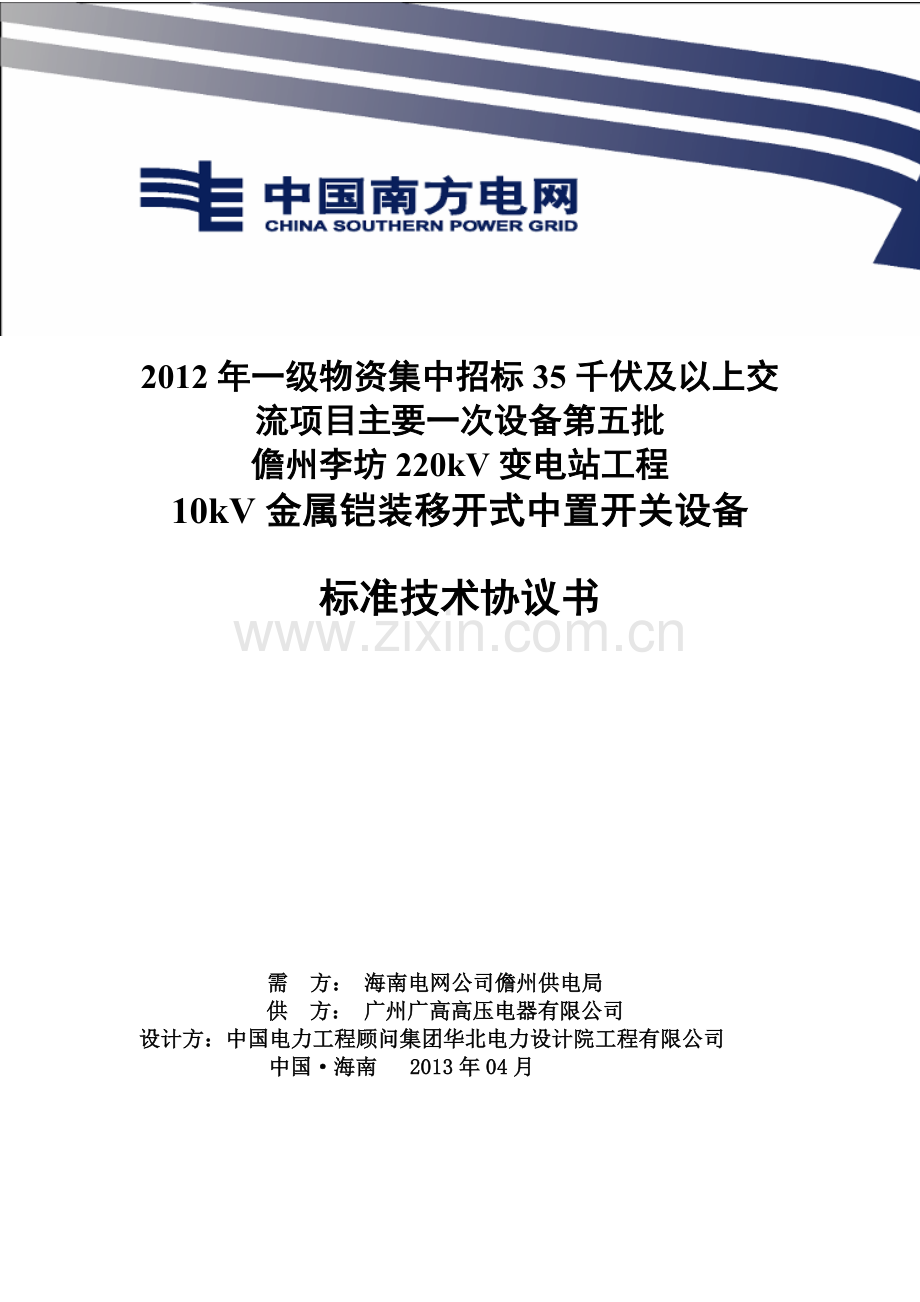

南方电网设备标准技术协议-10kV金属铠装移开式中置开关.docx

2012年一级物资集中招标35千伏及以上交流项目主要一次设备第五批
儋州李坊220kV变电站工程
10kV金属铠装移开式中置开关设备
标准技术协议书

需 方： 海南电网公司儋州供电局
供 方： 广州广高高压电器有限公司
设计方：中国电力工程顾问集团华北电力设计院工程有限公司
中国·海南 2013年04月

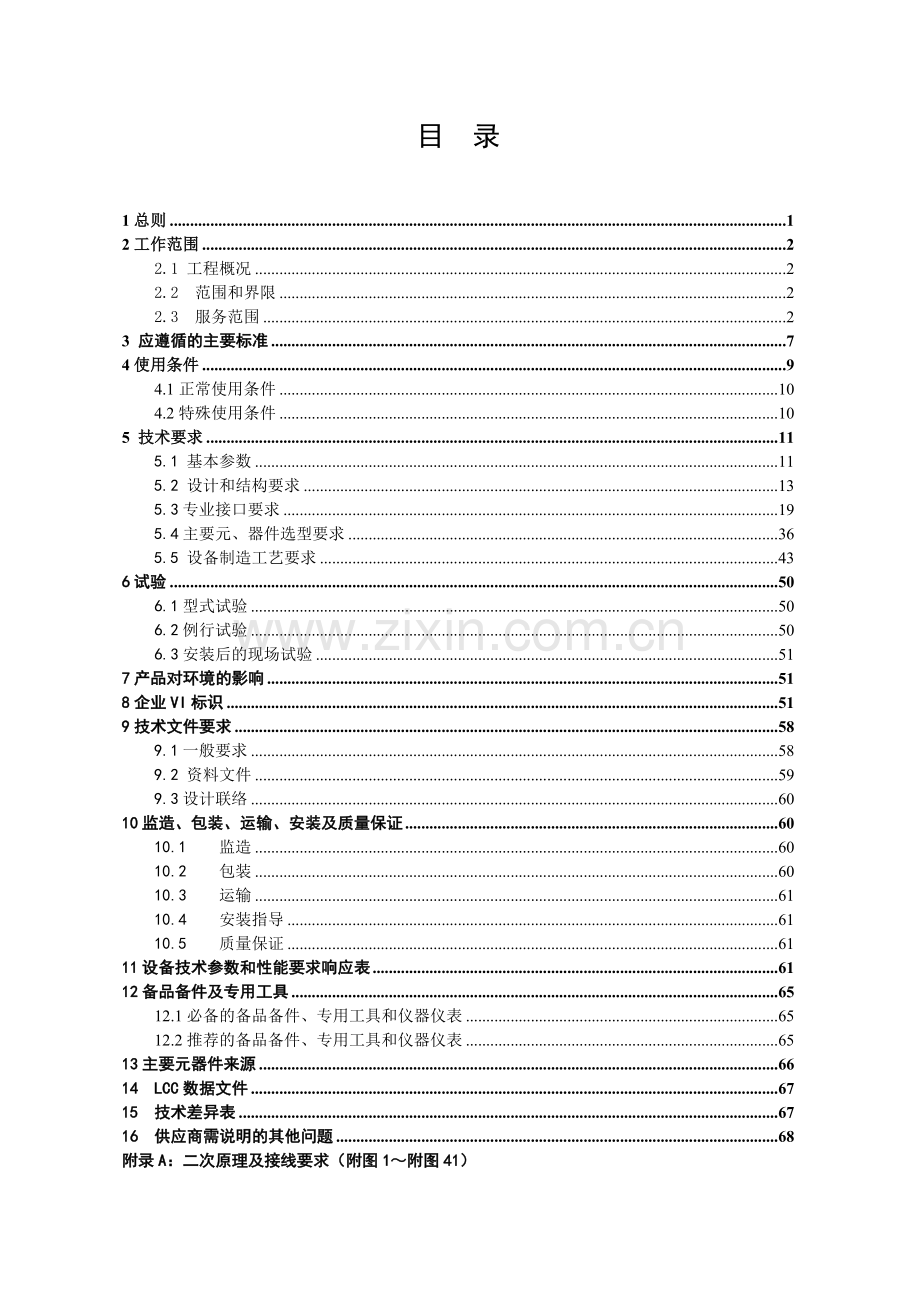

目 录

1总则 1
2工作范围 2
2.1 工程概况 2
2.2 范围和界限 2
2.3 服务范围 2
3 应遵循的主要标准 7
4使用条件 9
4.1正常使用条件 10
4.2特殊使用条件 10
5 技术要求 11
5.1 基本参数 11
5.2 设计和结构要求 13
5.3专业接口要求 19
5.4主要元、器件选型要求 36
5.5 设备制造工艺要求 43
6试验 50
6.1型式试验 50
6.2例行试验 50
6.3安装后的现场试验 51
7产品对环境的影响 51
8企业VI标识 51
9技术文件要求 58
9.1一般要求 58
9.2 资料文件 59
9.3设计联络 60
10监造、包装、运输、安装及质量保证 60
10.1 监造 60
10.2 包装 60
10.3 运输 61
10.4 安装指导 61
10.5 质量保证 61
11设备技术参数和性能要求响应表 61
12备品备件及专用工具 65
12.1必备的备品备件、专用工具和仪器仪表 65
12.2推荐的备品备件、专用工具和仪器仪表 65
13主要元器件来源 66
14 LCC数据文件 67
15 技术差异表 67
16 供应商需说明的其他问题 68
附录A：二次原理及接线要求（附图1～附图41）
1 总则
1.1 本技术协议文件适用于中国南方电网有限责任公司 海南电网公司儋州供电局 (招标方填写)电网建设工程项目采购的10kV电压等级的金属铠装移开式中置开关设备， 它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术协议文件提出的是最低限度的技术要求。凡本技术协议文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，供应商应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求(如压力容器、高电压设备等)。
1.3 如果供应商没有以书面形式对本技术协议文件的条文提出异议，则意味着供应商提供的设备完全符合本技术协议文件的要求。如有异议，不管是多么微小，都应在投标文件中差异表中以“对技术协议文件的意见和同技术协议文件的差异”为标题的专门章节中加以详细描述。
1.4 本技术协议文件所使用的标准如遇与供应商所执行的标准不一致时，按技术要求较高的标准执行。
1.5 本技术协议文件经招标、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本技术协议文件未尽事宜，由招标、投标双方协商确定。
1.7 供应商在投标技术文件中应如实反映应标产品与本技术协议文件的技术差异。如果供应商没有提出技术差异，而在执行合同的过程中，招标方发现供应商提供的产品与其应标技术协议文件的条文存在差异，招标方有权利要求退货，并追究投标人违约责任。
1.8 供应商应在投标技术部分按本技术协议文件的要求如实详细的填写应标设备的标准配置表，并在投标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将按有利于招标人条款执行。
1.9 供应商应充分理解本技术协议文件具体条款、格式要求填写投标的技术文件，如发现应标的技术文件条款、格式不符合本技术协议文件的要求，则认为投标不严肃，在评标时将有不同程度的扣分。
1.10 标注“★”的条款为关键条款，投标设备的性能和参数不应低于这些条款规定。

2 工作范围
2.1 工程概况
本协议采购的设备适用的工程概况见表2.1：工程概况一览表。
表2.1 工程概况一览表 （招标方填写）
序号
名 称
内 容
1
工程名称
儋州李坊220kV变电站工程
2
工程建设单位
海南电网公司儋州供电局
3
工程地址
海南省儋州市木棠镇李坊村内
2.2 范围和界限
(1) 本协议适应于中国南方电网公司所属变电站（发电厂）新建、扩建及改造工程，安装在户内并运行在频率为50Hz、10kV电压等级的金属铠装移开式中置开关设备及其操动机构和辅助设备。
(2) 运输
运输条件： 海运、汽运 （招标方填写）
(3) 现场安装和试验在供应商的技术指导和监督下由招标方完成。
(4）本协议未说明, 但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求,按条款3所规定的有关标准执行。

2.3 服务范围
(1) 供应商应按本协议的要求提供 12 （招标方填写）台全新的、合格的10kV电压等级的金属铠装移开式中置开关设备及其附属设备、备品备件、专用工具和仪器。
供应商所提供的组件或附件如需向第三方外购时, 供应商应对质量向招标方负责, 并提供相应出厂和验收报告。
（2）供货范围一览表
供应商提供的10kV电压等级的金属铠装移开式中置开关设备设备的具体规格、数量见表2.3: 供货范围及设备技术规格一览表。供应商应如实填写“供应商保证”栏。

表2.3供货范围及设备技术规格一览表
序号
名 称
单位
项目要求
供应商保证
型式、规格
数量
型式、规格
数量
1
10kV高压开关柜(进线柜) （带后附柜）
面
KYN28A-12-009
12kV，4000A，全工况一般“五防”柜，柜体尺寸：1000x1500x2660
包括：1组真空断路器（VD4或VEP或等同进口合资产品），4000A，40kA，联体式
配弹簧操动机构
配带电显示装置和数显湿度控制器
引下线3´(TMY-125´10)
1
KYN28A-12-009
12kV，4000A，全工况一般“五防”柜，柜体尺寸：1000x1860x2300
包括：1组真空断路器（VB2，4000A，40kA，联体式
配弹簧操动机构
配带电显示装置和数显湿度控制器
引下线3´(TMY-125´10
1
2
10kV高压开关柜(进线CT柜)
面
KYN28A-12-039
12kV，4000A，全工况一般“五防”柜，柜体尺寸：1000x1500x2300
包括：1组隔离手车4000A
3只电流互感器
4000/5A ，0.5S/0.5S/10P30/10P30/10P30/10P30，30/30/50/50/50/50VA
配带电显示装置和数显湿度控制器，
引下线3´(TMY-125´10)
1
KYN28A-12-039
12kV，4000A，全工况一般“五防”柜，柜体尺寸：1000x1860x2300
包括：1组隔离手车4000A
6只电流互感器
4000/5A ，0.5S/0.5S/10P30 10P30/10P30/10P30，30/30/50 50/50/50VA
配带电显示装置和数显湿度控制器，
引下线3´(TMY-125´10)
1
3
10kV高压开关柜(分段柜)
面
KYN28A-12
12kV，4000A，全工况一般“五防”柜，柜体尺寸：1000x1500x2660
包括：1组真空断路器（VD4或VEP或等同进口合资产品），4000A，40kA，联体式
配弹簧操动机构
3只电流互感器
4000/5A ，10P30/10P30/0.5S，50/50/30VA
配带电显示装置和数显湿度控制器，
引下线3´(TMY-125´10)
1
KYN28A-12
12kV，4000A，全工况一般“五防”柜，柜体尺寸：1000x1660x2300
包括：1组真空断路器（VB2），4000A，40kA，联体式
配弹簧操动机构
3只电流互感器
4000/5A ，10P30/10P30/0.5S，50/50/30VA
配带电显示装置和数显湿度控制器，
引下线3´(TMY-125´10)
1
4
10kV高压开关柜(电容器柜)
面
KYN28A-12-005
12kV，1250A，全工况一般“五防”柜，柜体尺寸：800x1500x2660
包括：1组断路器（VD4或VEP或等同进口合资产品），1250A，31.5kA，联体式
配弹簧操动机构
3只电流互感器
600/5A ，10P30/0.5S/0.2S，30VA/30VA/30VA
1组避雷器YH5WZ-17/45
1组接地开关JN15-12/31.5
2只零序电流互感器50/5A，10VA
配带电显示装置和数显湿度控制器，
引下线TMY-63´8
2
KYN28A-12-005
12kV，1250A，全工况一般“五防”柜，柜体尺寸：800x1660x2300
包括：1组断路器（VB2），1250A，31.5kA，联体式
配弹簧操动机构
3只电流互感器
600/5A ，10P30/0.5S/0.2S，30VA/30VA/30VA
1组避雷器YH5WZ-17/45
1组接地开关JN15-12/31.5
2只零序电流互感器50/5A，10VA
配带电显示装置和数显湿度控制器，
引下线TMY-63´8
2
5
10kV高压开关柜(电抗器柜)
面
KYN28A-12-005
12kV，1250A，全工况一般“五防”柜，柜体尺寸：800x1500x2660
包括：1组断路器（VD4或VEP或等同进口合资产品），1250A，31.5kA，联体式
配弹簧操动机构
3只电流互感器
600/5A ，10P30/0.5S/0.2S，30VA/30VA/30VA
1组避雷器YH5WZ-17/45
1组接地开关JN15-12/31.5
2只零序电流互感器50/5A，10VA
配带电显示装置和数显湿度控制器，
引下线TMY-63´8
4
KYN28A-12-005
12kV，1250A，全工况一般“五防”柜，柜体尺寸：800x1660x2300
包括：1组断路器（VB2），1250A，31.5kA，联体式
配弹簧操动机构
3只电流互感器
600/5A ，10P30/0.5S/0.2S，30VA/30VA/30VA
1组避雷器YH5WZ-17/45
1组接地开关JN15-12/31.5
2只零序电流互感器50/5A，10VA
配带电显示装置和数显湿度控制器，
引下线TMY-63´8
4
6
10kV高压开关柜(站用变柜)
面
KYN28A-12-005
12kV，1250A，全工况一般“五防”柜，柜体尺寸：800x1500x2660
包括：1组断路器（VD4或VEP或等同进口合资产品），1250A，31.5kA，联体式
配弹簧操动机构
3只电流互感器
300/5A ，10P40/0.5/0.2S，30VA/30VA/30VA
1组避雷器YH5WZ-17/45
1组接地开关JN15-12/31.5
1只零序电流互感器50/5A，10VA
配带电显示装置和数显湿度控制器，
引下线TMY-63´8
1
KYN28A-12-005
12kV，1250A，全工况一般“五防”柜，柜体尺寸：800x1660x2300
包括：1组断路器（VB2），1250A，31.5kA，联体式
配弹簧操动机构
3只电流互感器
300/5A ，10P40/0.5/0.2S，30VA/30VA/30VA
1组避雷器YH5WZ-17/45
1组接地开关JN15-12/31.5
1只零序电流互感器50/5A，10VA
配带电显示装置和数显湿度控制器，
引下线TMY-63´8
1
7
10kV高压开关柜(站用变柜)（带后附柜）
面
KYN28A-12-005
12kV，1250A，全工况一般“五防”柜，柜体尺寸：800x1500x2660
包括：1组断路器（VD4或VEP或等同进口合资产品），1250A，31.5kA，联体式
配弹簧操动机构
3只电流互感器
300/5A ，10P40/0.5/0.2S，30VA/30VA/30VA
1组避雷器YH5WZ-17/45
1组接地开关JN15-12/31.5
1只零序电流互感器50/5A，10VA
配带电显示装置和数显湿度控制器，
引下线TMY-63´8
1
KYN28A-12-005
12kV，1250A，全工况一般“五防”柜，柜体尺寸：800x1660x2300
包括：1组断路器（VB2），1250A，31.5kA，联体式
配弹簧操动机构
3只电流互感器
300/5A ，10P40/0.5/0.2S，30VA/30VA/30VA
1组避雷器YH5WZ-17/45
1组接地开关JN15-12/31.5
1只零序电流互感器50/5A，10VA
配带电显示装置和数显湿度控制器，
引下线TMY-63´8
1
8
PT，避雷器柜
面
KYN28A-12-043
12kV，1250A，全工况一般“五防”柜，柜体尺寸：800x1500x2660
包括：1组隔离手车1250A
1组抗谐振电压互感器：JSZJK-10Q，
10/√3:0.1/√3:0.1/√3:0.1/3kV
0.2/0.5/3P，50/75/75VA，
3只高压熔断器XRNP-10/0.5A
1组避雷器HY5WZ-17/45
配带电显示装置和数显湿度控制器，
引下线TMY-63´8
1
KYN28A-12-043
12kV，1250A，全工况一般“五防”柜，柜体尺寸：800x1660x2300
包括：1组隔离手车1250A
1组抗谐振电压互感器：JSZJK-10Q，
10/√3/0.1/√3:0.1/√3:0.1/3kV
0.2/0.5/3P，50/75/75VA，
3只高压熔断器XRNP-10/0.5A
1组避雷器HY5WZ-17/45
配带电显示装置和数显湿度控制器，
引下线TMY-63´8
1
9
10kV三相共箱式母线
米
额定电流：4000A
5
额定电流：4000A
5
10
接地手车
台

2

2
11
检修手车
台

2

2
供货范围包括：
a) 一次回路：供应商提供金属铠装移开式中置开关设备底架、支架、吊架等及安装所需紧固件，提供设备本体内引接所需的铜排。
b) 二次回路:供应商提供金属铠装移开式中置开关设备内部所有配线。招标方负责由开关柜至主控室的所有配线。
(3) 工厂试验由供应商在生产厂家内完成, 但应有招标方代表参加, 参加工厂验收的人数及天数等规定详见协议商务部分。
(4) 现场安装和试验在供应商的技术指导下由招标方完成, 供应商协助招标方按标准检查安装质量, 处理调试投运过程中出现的问题, 并提供备品、备件，做好销售服务工作.供应商应选派有经验的技术人员, 对安装和运行人员免费培训。安装督导的工作范围及人数和天数等规定详见协议商务部分。
(5) 供应商应协助招标方解决设备运行中出现的问题。
(6) 设计联络会议的地点及招标方参加人员的人数和天数等规定详见协议商务部分。
(7) 设备安装、调试和性能试验合格后方可投运。设备投运并稳定运行后，供应商和招标方（业主）双方应根据相关法律、法规和公司管理制度签署合同设备的验收证明书。该证明书共两份，双方各执一份。
(8) 如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，招、投标双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分，按商务部分有关条款执行。
3 应遵循的主要标准
除本协议特殊规定外, 供应商所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。如果这些标准内容有矛盾时, 应按技术要求较高的条款执行或按双方商定的标准执行。如果供应商选用本协议规定以外的标准时, 则需提交这种替换标准供审查和分析。仅在供应商已证明替换标准相当或优于协议规定的标准, 并从招标方处获得书面的认可才能使用。提交供审查的标准应为中文或英文版本。主要引用标准如下：
IEC62271-200：2003 额定电压1kV以上至52kV及以下交流金属封闭开关设备和控制设备
GB311.1 高压输变电设备的绝缘配合
GB3906 3.6～40.5kV交流金属封闭开关设备和控制设备
GB50171 电气安装工程盘、柜及二次回路结线施工及验收规范
GB50150 电气装置安装工程电气设备交接试验标准
GBJ149 电气装置安装工程母线装置施工及验收规范
GB1984 高压交流断路器
GB1985 高压交流隔离开关和接地开关
GB1207 电磁式电压互感器
GB1208 电流互感器
JB/T 8738 高压交流开关设备用真空灭弧室
GB/T 11022 高压开关设备和控制设备标准的共用技术要求
GB/T 5585.1 电工用铜、铝及其合金母线 第一部分：铜和铜合金母线
GB/T 14315 电力电缆导体用圧接型铜、铝接线端子和连接管
DL/T402 交流高压断路器订货技术条件
DL/T403 12～40.5kV高压真空断路器订货技术条件
DL/T404 3.6～40.5kV交流金属封闭开关设备和控制设备
DL/T486 交流高压隔离开关（和接地开关）的订货技术条件
DL/T539 户内交流高压开关拒和元部件凝露及污秽试验技术条件
DL/T593 高压开关设备和控制设备标准的共用技术要求
DL/T5222 导体和电器选择设计技术规定
DL/T5136 火力发电厂、变电所二次接线设计技术规程
DL/T 725 　电力用电流互感器订货技术条件
DL/T 726 电力用电压互感器订货技术条件
GB 11032 交流无间隙金属氧化物避雷器
DL/T538 高压带电显示装置
DL/T 1059 电力设备母线用热缩管
Q/CSG11622-2008 计量用电流互感器订货及验收技术条件（试行）（南方电网公司企业标准）
Q/CSG11623-2008 计量用电压互感器订货及验收技术条件（试行）（南方电网公司企业标准）
4 使用条件
本设备招协议技术文件要采购的10kV电压等级的金属铠装移开式中置开关设备，其安装地点的实际外部条件见表4: 设备外部条件一览表。供应商应对所提供的设备绝缘水平、温升等相关性能参数在工程实际外部条件下进行校验、核对，使所供设备满足实际外部条件要求及全工况运行要求。
表4 设备外部条件一览表 （供应商填写）
序号
名 称
单位
数值
备注（须说明本工程适用的是正常使用条件或是特殊使用条件）
1
环境温度
最高日温度
℃
41
特殊条件（湿热型）
最低日温度
3
特殊条件（湿热型）
最大日温差
38
特殊条件（湿热型）
2
海拔
m
≤1000
正常使用条件
3
太阳辐射强度
W/cm2
0.1
正常使用条件
4
污秽等级

III
正常使用条件
5
覆冰厚度
mm
10
正常使用条件
6
风速
m/s
35
正常使用条件
7
相对湿度
最大日相对湿度
%
100
特殊条件（湿热型）
最大月平均相对湿度
85
特殊条件（湿热型）
8
耐受地震能力（指水平加速度，安全系数不小于1.67。水平加速度应计及设备支架的动力放大系数1.2）
g
0.1
正常使用条件
9
系统标称电压：
kV
10.5
正常使用条件
10
系统最高电压
kV
12
正常使用条件
11
系统额定频率
Hz
50
正常使用条件
12
系统中性点接地方式：

220kV、110kV中性点经刀闸接地，采用棒间隙附套管电流互感器；10kV中性点不接地
正常使用条件
13
安装点母线短路电流：
kA
40
正常使用条件
14
直流控制电压
V
220
正常使用条件
15
设备运输条件

海运、汽运
正常使用条件
4.1正常使用条件
4.1.1 周围空气温度
最高不超过40℃，且在24h内测得的平均温度不超过35℃。
最低温度不低于-10℃。
4.1.2 环境相对湿度（在25℃时）
日相对湿度平均值不大于95%；
月相对湿度平均值不大于90%。
应考虑凝露对设备的影响。
4.1.3 海拔高度
适用于设备的外绝缘，绝缘水平的设计规定海拔高度不超过1000m。
4.1.4 污秽
环境污秽等级：Ⅱ级。
凝露和污秽运行条件下的严酷等级为2级（ChP1或ChPh），设备用于没有温度控制的地点。
4.1.5 振动
耐受地震烈度规定为8度：
水平分量 0.25g
垂直分量 0.125g
本设备应能承受用三周正弦波的0.25g水平加速度和0.125g垂直加速度同时施加于支持结构最低部分时，在共振条件下所发生的动态地震应力，并且安全系数应大于1.67。
4.1.6 共模电压
由于主回路的开合操作，在辅助和控制回路上所感应的共模电压幅值不超过1.6kV。
4.2特殊使用条件
4.2.1 周围空气温度和湿度
对于酷热气候，应优先选用的最低和最高温度的范围规定为：-25℃～+55℃。
日相对湿度平均值不大于98%。
4.2.2 海拔高度
对于使用在海拔高于1000m处的设备，其外绝缘在标准参考大气条件下的绝缘水平是将适用场所要求的绝缘耐受电压乘以海拔修正系数Ka。
系数Ka可按下式计算：

式中：H为10kV金属铠装移开式中置开关设备安装地点的海拔高度，以m为单位。
注1：在任一海拔处，内绝缘的绝缘特性是相同的，不需采取特别的措施。关于外绝缘和内绝缘的定义见GB/T 311.2。
注2：对于低压辅助设备和控制设备，海拔低于2000m时， 不需采取特别措施。如用于2000m以上海拔，需采取的措施见GB/T 16935.1。
注3：海拔高度可参照下列要求确定：
a. 海拔在1000～2000m范围，设备外绝缘水平按2000m海拔修正；
b. 海拔在2000～2500m范围，设备外绝缘水平按2500m海拔修正；
c. 海拔在2500～3000m范围，设备外绝缘水平按3000m海拔修正；
d. 海拔高于3000m，应考虑实际运行地点的环境，按专题研究报告确定。
4.2.3 污秽
周围空气可能存在尘埃、烟、腐蚀性和／或可燃性气体、蒸汽或盐雾的污染，其污秽等级规定为III级。
4.2.4 其它参数
设备在其它特殊使用条件下使用时，用户应参照GB/T 4796、GB/T 4797、GB/T 4798的规定提出其环境参数。
5 技术要求
5.1 基本参数和性能
5.1.1 开关柜的型式
户内型，12kV金属铠装移开式中置开关柜。
5.1.2 额定电压12kV
5.1.3 额定频率50Hz
5.1.4 额定电流1250A，3150A，4000A
5.1.5 额定短路开断电流31.5kA，40kA
5.1.6 额定短路关合电流80kA，100kA
5.1.7 额定动稳定电流80kA，100kA
5.1.8 额定热稳定电流（4s）31.5kA，40kA
5.1.9 额定绝缘水平
★5.1.9.1 柜体及开关设备主绝缘的工频及雷电冲击耐受电压水平
（1）海拔高度H ≤1000m时:
雷电冲击耐受电压：相对地、相间 75kV(峰值)，断口间 85kV(峰值)；
1min工频耐压：相对地、相间 42kV(有效值)，断口间 48kV(有效值)。
（2）海拔高度超过1000m时，绝缘水平按4.2.2条修正。
（3）开关柜进行绝缘试验时，至少应有一台手车断路器留在柜中进行整体耐压试验。
凡采用非金属制成的隔板，如果以此来加强相间或相对地间绝缘时，必须提供工频及冲击电压最大耐受值。
主回路带电部分对绝缘隔板、活门的内表面之间，应能承受150％额定电压的作用。
5.1.9.2 二次回路1min工频耐压 2kV（方均根值）。
★5.1.10 单纯以空气作为绝缘介质的开关柜内，各相带电导体的相间与对地净距不小于下列数值：（适用于海拔高度H ≤1000m时；海拔高度超过1000m时，按4.2.2条修正）
导体至接地间净距 125mm
不同相的导体之间净距 125mm
导体至无孔遮栏间净距 155mm
导体至门间净距 155mm
导体至网状遮栏间净距 225mm
若不能满足空气净距的要求，则需采用可靠的绝缘包封以满足绝缘要求。绝缘外表面对金属接地部分的空气净距离不小于70mm，相间空气净距离不小于65mm。
在开关柜中，凡采用非金属制成的隔板加强相间或相对地间绝缘时，高压带电裸导体与该绝缘板间应保持不小于30mm的空气间隙，相间或相对地间空气净距离不小于65mm，绝缘板应为阻燃材料制成。相间绝缘隔板应设置在中间位置。
在满足上述绝缘距离的情况下，应保证设备在寿命期内安全可靠运行。
5.1.11 若使用复合绝缘材料需采用相应绝缘等级的阻燃热缩绝缘材料，其老化寿命不小于30年，并提供相应的试验报告。
★5.1.12 柜中各组件及其支撑绝缘件的外绝缘爬电比距：纯瓷绝缘≥18 mm/kV；有机绝缘≥20mm/kV。
海拔高度H ≤1000m时按12kV计算；海拔高度超过1000m时，按4.2.2条修正。
5.1.13 外壳温升在正常操作中可触及的部件不超过20K，在正常操作中不需触及的不超过30K。导体表面温升不得超过55K。
5.1.14 同型产品内额定值和结构相同的组件应能互换。
5.1.15 从外壳的金属部件和/或金属隔板、活门以及它们的金属部件到规定的接地点通过30A（DC）时，其电压降最大为3V。
5.1.16泄漏电流要求
主回路带电部分，如果有泄漏电流能经过绝缘件表面的连续途径或经过仅被小的气隙、油隙所隔断的途径，到达绝缘隔板和活门的可触及表面时，则这些气隙、油隙应短接，并应测量此泄漏电流不大于0.5mA。
★5.1.17背部母线室、继电器室、电缆室、断路器室（如关门后看不清机构分、合闸指示和储能指示）应有照明装置。照明电源电压为AC220V，并设有专用电源开关。每个照明灯应装设开关并便于运行中更换灯泡。照明灯座应为金属材质，满足开关柜内部燃弧故障试验要求，并且在更换灯泡的状态下也能保证作业人员不受内部燃弧的伤害。
★5.1.18 柜门装设分、合闸按钮和远方/就地切换开关。
为防止误碰引起误动，应采用内凹式按钮（或行程）的继电器和操作按钮，继电器和操作按钮上必须有耐久性材料制作的中文标示的功能标识牌。如采用外凸式按钮（或行程）的继电器和操作按钮，则必须加装防止误碰的防护罩。
5.1.19 沿所有高压开关柜的整个长度延伸方向应设有专用的接地导体（接地桩）。接地导体应是铜质的，在接地故障时其电流密度规定不应超过110A/mm2，但最小截面不得小于100 mm2。该接地导体应设有与接地网相连的固定接地端子，端子的电气接触面积应与接地导体的截面相适应，但最小电气接触面积不应小于200 mm2，接地端子应有明显的接地标志（形状为倒置的正三角形，黑色边框，黑体字）。采用M10或以上接地螺栓。
5.2 设计和结构要求
5.2.1 一般结构要求
★5.2.1.1 高压开关柜为金属铠装、耐电弧（内部电弧级，IAC）的手车型结构，高压开关柜主回路的一切组件均安装在金属外壳内，地板和墙壁均不能作为壳体的一部分。柜体设计时，必须考虑运行中的散热问题。其结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。开关柜内安装的高压电器组件均必须为加强绝缘型产品，满足全工况运行和凝露污秽试验要求。高压开关柜的同类产品必须通过凝露污秽试验。
★5.2.1.2高压开关柜的外壳（包括骨架、面板、门等）必须采用厚度2mm或以上敷铝锌板多重折边工艺制成（除通风窗、排气孔外），并具有较高的机械强度，外形应美观，不得用网状纺织物、不耐火或类似的材料制造，柜体表面喷涂要采用先进工艺，具有面漆美观、附着力强、硬度高、耐腐蚀、抗老化、保光保色性好等性能。外壳固定螺栓采用不小于M10的内六角螺栓。柜子后背门的固定，在满足内部燃弧试验要求强度的条件下，留有开启式铰链以方便柜门开启。
★5.2.1.3高压开关柜具有功能分隔室，包括母线室、断路器室、电缆室、控制仪表室等，各室之间的防护等级应不低于IP2X，各室对外的防护等级应满足DL/T404的规定,且不能低于IP4X。运行连续性的丧失类别为LSC2B。各功能室及各个回路的单元功能室均采用接地的钢板分隔，互不干扰，不能采用有机绝缘隔板，也不能采用网孔式或栅栏式隔板。隔板等级为PM级。
断路器室、母线室及电缆终端室应设有独立的泄压通道，通道孔均开向柜顶上方；若隔室内发生短路故障而燃弧时，气体通过泄压通道迅速向上方释放，可确保操作人员的安全,同时将内部故障限制在本隔室内。提供压力释放试验报告。
开关柜的电缆隔室、断路器隔室的需做内部故障燃弧试验并提供相应的试验报告，内部故障燃弧试验应满足0.5s，短路电流为31.5kA的试验要求。
5.2.1.4高压开关柜必须有防止因本柜组件故障殃及相邻高压开关柜的措施。高压开关柜的隔离设施，应以阻燃材料制成，并通过相应的绝缘强度的验证试验。
为防止开关柜“火烧连营”，开关柜的柜间母线室之间应采取有效的封堵隔离措施。母线穿透的柜间隔板、额定电流2000A及以上进出线穿透的室间隔板必须采用非导磁的不锈钢板。
5.2.1.5开关柜的正面应有铭牌（厂名、厂址、型号规格、出厂日期等）、一次接线模拟图、柜位、手车序号。表计、信号继电器等元件应有标明用途的标牌（黄底黑字黑边框）。柜前后上沿应有线路名称、调度号标志框。
5.2.1.6开关柜前后均有柜内设备接线图。
★5.2.1.7柜前断路器室、柜后断路器静触头连接线室、互感器室、电缆室、避雷器室等的门上均应留有观察窗，能方便地观察柜内相关设备的运行状况，观察窗应使用机械强度与外壳相近的透明材料制成，满足内部燃弧故障试验要求。互感器室、电缆室、避雷器室采用红外窗口，兼作观察窗，要求镜片可视直径70mm以上，红外透过率90％以上，互感器室和电缆室共用的红外窗口安装在电缆头和电流互感器高度的中间位置。
5.2.1.8在开关柜正面（仪表室柜门上）及背面门上，分别装有高压带电显示装置（具有验电功能），以满足柜前、柜后安全维护的要求。
5.2.1.9断路器手车室应具有明显的工作、试验位置的锁定，同时应能确保手车无论在工作位置、试验位置或完全抽出位置，开关柜带电部分均能得到有效的安全防护。断路器的位置指示装置应明显，并能正确指示出它的分、合闸状态。
当断路器处在工作位置时，其二次插头接触可靠、并被锁定（或掩盖）不能拔出；当断路器处在试验位置时，一次触头断开，二次插头保持接通，以进行相关试验。
断路器底盘车的摇进机构应有明显的到位提示，避免断路器小车到位后，继续加力误操作而损坏闭锁装置，导致意外事故的发生。
★5.2.1.10断路器及其操动机构必须牢固的安装在手车上，并带有拉出可动部分所必需的装置。手车室导轨应可靠和便于断路器推进和滑出。操作时产生的振动不得影响柜上的仪表、继电器等设备的正常工作。断路器手车在柜内任何位置均应与柜体可靠接地，要求采用在底盘车两侧装设接地装置来实现可靠接地。
断路器手车操作时，必须确保在开关柜关门状态下方可由试验位置移动到工作位置。
5.2.1.11真空断路器的分、合闸按钮不能外露，必须有安全防护措施，以免误碰触而引起误分、误合。
★5.2.1.12 PT柜设置隔离车，避雷器宜固定安装在柜内（根据用户要求，也可装在可抽出的小车上）。严禁采用避雷器直接连接于母线的结构形式。
5.2.1.13开关柜的金属隔板应可靠接地，接地导体和接地开关应能耐受额定短时耐受电流和额定峰值耐受电流。接地开关的旋转轴与底座之间、可动部件与其支架之间的铜质软连接的截面积不得小于50mm2。
在工作位置的隔离插头应能耐受额定短时耐受电流和额定峰值耐受电流的冲击，并保证接触良好。
5.2.1.14手车推至工作位置、试验位置应有到位指示装置。开关手车轨道上应设置“工作位置”、“试验位置”标识。
当手车位于试验位置时，隔离插头完全断开，安全挡板（活门，应采用绝缘档板或为金属材质，向外可见的一面喷涂成红色，以起到警示作用。金属性挡板对向隔离断口静触头的一面应喷涂绝缘阻导胶，起绝缘作用）自动关闭（上、下挡板可分别打开、关闭）。手车推入工作位置时，安全挡板（活门）应自动打开。
5.2.1.15接地开关合闸操作时，动触头运动方向为由下往上，并有位置状态显示（或指示）。
5.2.1.17柜体颜色RAL7035（计算机灰）,柜体内表面能抗冷凝。
5.2.2导体
5.2.2.1高压开关柜应附有主母线及引下线，并配备主变进线回路的封闭母线桥。
5.2.2.2高压开关柜的主回路、各单元以及各组件之间的连接导体的截面，应比额定电流有10%的裕度。
5.2.2.3高压开关柜中主回路的最小截面除应满足铭牌规定的额定电流值外，还应能满足铭牌规定的额定峰值耐受电流、额定短时耐受电流和额定短路持续时间的要求。
5.2.2.4 导体直线搭接时，搭接长度不得小于导体宽度的1.5倍或100mm（两者取大值）。导体垂直搭接时，接触面积必须尽可能大，搭接处的导体不能有对接口。
★5.2.2.5柜内母线和分支引线均用电解铜母线，柜中主母线及引下线需用绝缘包封，也可采用硫化绝缘母线。如采用热缩绝缘包封，必须采用自动恒温控制加热工艺处理，热缩后绝缘厚度不小于2mm，接口处搭接长度不小于100mm。
导体搭接处两面的平整度应满足GB/T 5585.1一2005 要求，接触面的电流密度应满足DL/T5222-2005要求，镀银厚度要求不小于6μm。
母线紧固螺丝应采用不小于φ16规格的螺丝。
不允许母线交叉换相。
所有母排及引线连接处应加阻燃型的绝缘盒，绝缘盒与导体上绝缘层的搭接长度不小于50mm。
柜内主母线应有支持绝缘子的支撑，支持绝缘子水平间距≤1200mm，垂直间距≤1000mm。母排安装应符合GBJ149-90《电气装置安装工程母线
