DHG型安全触滑线及H型安全触滑线简介.docx

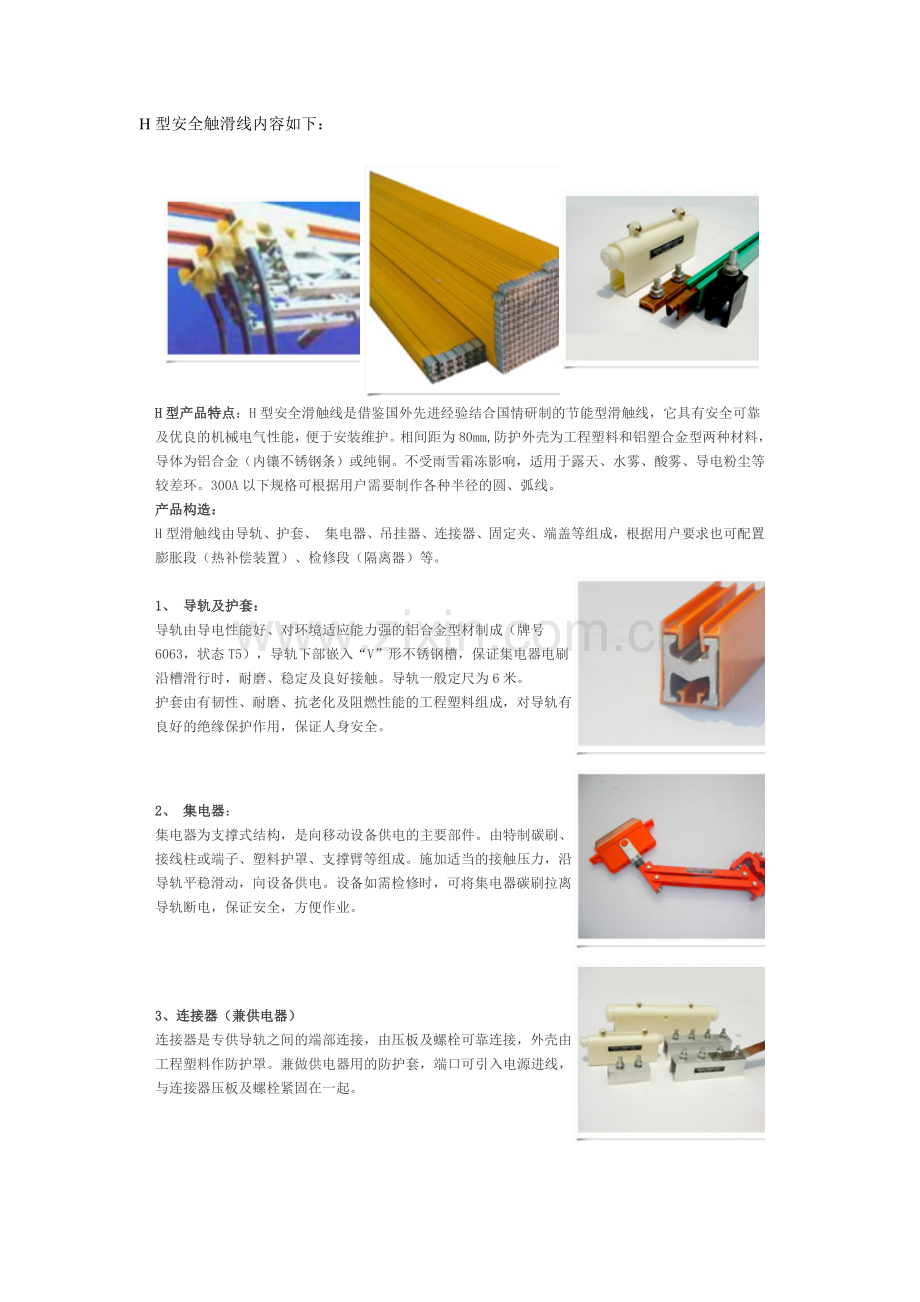

H型安全触滑线内容如下：

H型产品特点：H型安全滑触线是借鉴国外先进经验结合国情研制的节能型滑触线，它具有安全可靠及优良的机械电气性能，便于安装维护。相间距为80mm,防护外壳为工程塑料和铝塑合金型两种材料，导体为铝合金（内镶不锈钢条）或纯铜。不受雨雪霜冻影响，适用于露天、水雾、酸雾、导电粉尘等较差环。300A以下规格可根据用户需要制作各种半径的圆、弧线。
产品构造：
H型滑触线由导轨、护套、 集电器、吊挂器、连接器、固定夹、端盖等组成，根据用户要求也可配置膨胀段（热补偿装置）、检修段（隔离器）等。
1、 导轨及护套：
导轨由导电性能好、对环境适应能力强的铝合金型材制成（牌号6063，状态T5），导轨下部嵌入“V”形不锈钢槽，保证集电器电刷沿槽滑行时，耐磨、稳定及良好接触。导轨一般定尺为6米。
护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。

2、 集电器：
集电器为支撑式结构，是向移动设备供电的主要部件。由特制碳刷、接线柱或端子、塑料护罩、支撑臂等组成。施加适当的接触压力，沿导轨平稳滑动，向设备供电。设备如需检修时，可将集电器碳刷拉离导轨断电，保证安全，方便作业。

3、连接器（兼供电器）
连接器是专供导轨之间的端部连接，由压板及螺栓可靠连接，外壳由工程塑料作防护罩。兼做供电器用的防护套，端口可引入电源进线，与连接器压板及螺栓紧固在一起。

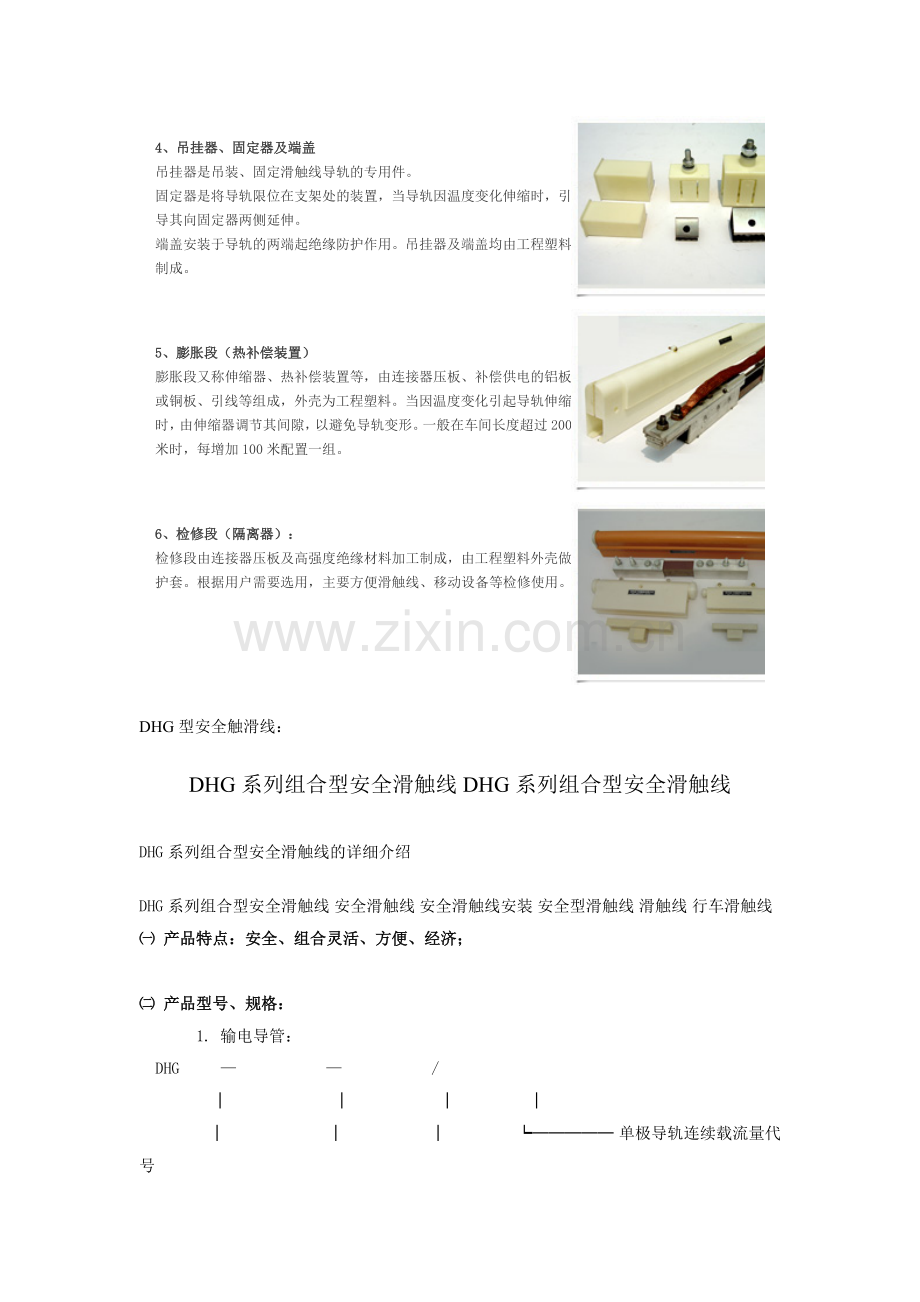

4、吊挂器、固定器及端盖
吊挂器是吊装、固定滑触线导轨的专用件。
固定器是将导轨限位在支架处的装置，当导轨因温度变化伸缩时，引导其向固定器两侧延伸。
端盖安装于导轨的两端起绝缘防护作用。吊挂器及端盖均由工程塑料制成。

5、膨胀段（热补偿装置）
膨胀段又称伸缩器、热补偿装置等，由连接器压板、补偿供电的铝板或铜板、引线等组成，外壳为工程塑料。当因温度变化引起导轨伸缩时，由伸缩器调节其间隙，以避免导轨变形。一般在车间长度超过200米时，每增加100米配置一组。

6、检修段（隔离器）：
检修段由连接器压板及高强度绝缘材料加工制成，由工程塑料外壳做护套。根据用户需要选用，主要方便滑触线、移动设备等检修使用。

DHG型安全触滑线：
DHG系列组合型安全滑触线DHG系列组合型安全滑触线
DHG系列组合型安全滑触线的详细介绍
DHG系列组合型安全滑触线 安全滑触线 安全滑触线安装 安全型滑触线 滑触线 行车滑触线
㈠ 产品特点：安全、组合灵活、方便、经济；

㈡ 产品型号、规格：
    1. 输电导管：
 DHG   —      —      /
     │       │      │     │
     │       │      │     ┕───── 单极导轨连续载流量代号
     │       │      │
     │      │      ┕─────────  单极导轨截面积代号
     │      │
     │      ┗─────────────  导轨级数代号
     │
     ┗─────────────────  节电滑接滑线装置

① 单极导轨连续载流量代号：60A、80A、100A、120A、140A、170A、210A、280A；
② 单极导轨截面积代号：10mm2、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2；
③ 导轨级数代号：3极、4极、6极、7极、16极；
④ 特性代号：F—防尘、R—弧形（包括：平面园弧型、空间拱型）。

2. 集电器：
 JS           —      —      /
     │       │      │      │     │
     │       │      │      │     ┕─ 单极集电器每相连续载流量代号
     │       │      │      │
     │       │      │      ┕─────  配用输电导线截面积代号
     │       │      │
     │       │      ┗─────────  电刷组级数代号
     │       │
     │       ┗────────────  特性代号
     │
     ┗─────────────────  集电器

① 单极集电器每相连续载流量代号：50A、80A、100A；
② 配用输电导线截面积代号：10mm2、16mm2、25mm2；
③ 电刷组级数代号：3极、4极、6极、7极、16极；
④ 特性代号：F—防尘、R—弧形（包括：平面园弧型、空间拱型）。

㈢ 产品结构（普通型塑料导管）：

㈣ 技术数据：

1.   安全指标：
序号
类      别
指    标    值
1
    极间、极对地绝缘电阻
>10MΩ
2
    绝缘介电强度试验
工频交流3000V 1min 无击穿闪烁现象
3
    相比漏电起痕指数
CT1>600V
4
    可燃性试验
自    熄
5

    环境试验
1.      耐高温试验，+55℃；
2.      耐低温试验，-20℃；
3.耐湿热试验相对湿度95%+40℃。
6
    电动稳定性
50倍I额定  0.1s
7
    电热稳定性
20倍I额定  1s
8
    冲击耐化学腐蚀、稳定性
耐酸、耐碱、耐盐雾腐蚀
9
    外壳防护等级
IP13  IP23  IP54

2. 主要性能指标：
类  别
指    标    值
输电导轨
符合GB3952-3957-83《电线电缆导体》标准要求，
电阻率ρ≤0.017Ωmm/m
电  刷
电阻系数：0.1～0.35；
磨擦系数：0.2；
接触压降：0.3～0.7V；
运行2000km磨损量：<0.7mm；
电刷有效磨损：4～6mm；
有效工作压力：1.8～203N/cm
集 电 器
牵引力：F<80N；
运动速度：U<120m/min

3. 主要使用参数，如表4.3及表4.4所示：
表4.3
序号
型   号
截面
积
mm
级数
电气间隙（mm）
爬电距离（mm）
直流电阻（Ω/hm）
额定电流时阻抗（Ω/hm）
连续电流
（40
℃）
额定电流电压（V/hm）
三相
交流（380V）电压降（%h/m）
重 量（kg/m）
配用集电器型号
1
DHG-4-10/50
10
4
>21
>40
0.18
0.1925
50
9.8
3.55
2.0
JS-4-40
2
DHG-6-10/50
10
6
>5.5
>20
0.18
0.191
50
9.5
3.54
2.1
JS-6-40
3
DHG-7-10/50
10
7
>5.5
>20
0.18
0.191
50
9.5
3.54
2.2
JS-7-40
4
DHG-16-10/50
10
16
>4
>10
0.18
0.190
50
9.4
3.54
2.8
JS-16-40
5
DHG-4-16/80
16
4
>21
>40
0.12
0.138
80
11.58
3.4
2.1
JS-4-50
6
DHG-7-16/80
16
7
>11
>20
0.081
0.085
80
11.58
3.4
3.2
JS-7-50
7
DHG-4-25/100
25
4
>5.5
>15
0.09
0.095
100
9.6
2.8
2.1
JS-4-50
8
DHG-7-25/100
25
7
>11
>20
0.072
0.081
120
9.90
2.93
38
JS-4-50
9
DHG-4-35/140
35
4
>21
>40
0.0514
0.055
140
7.67
2.2
3.20
JS-4-80
10
DHG-4-50/170
50
4
>15
>15
0.036
0.039
170
6.55
1.91
3.2
JS-4-80
11
DHG-3-70/210
70
3
>21
>40
0.0257
0.0285
210
6
1.78
4.0
JS-3-100
12
DHG-4-70/210
70
4
>21
>40
0.0257
0.0285
210
6
1.78
4.5
JS-4-100
13
DHG-3-95/280
95
3
>15
>15
0.018
0.0195
300
5.94
1.563
3.8
JS-3-100
14
DHGR-4-16/80
16
4
>21
>40
0.12
0.138
60
8.58
2.78
2.1
JSR-4-40
15
DHGR-4-25/100
25
4
>5.5
>15
0.09
0.095
100
9.6
2.8
2.1
JSR-4-40
l      半径R大于1.2米方可加工。
表4.4
序号
品名
型  号
电极数
额定电流
材料
最大运行速度
适用吨位
备 注
1

集

电

器
JS-4-40
4
40A
进口ABS
40米/分
≤3t
为保证电流平稳建议采用2只以上为一组
2
JS-4-50
4
50A
同上
40米/分
≤5t
3
JS-4-80
4
80A
同上
35米/分
≤10t
4
JS-4-100
4
100A
同上
35米/分
≤10t
5
JSR-4-40
4
40A
同上
30米/分
电动葫芦≤5t
6
JS-3-100
3
100A
同上
40米/分
≤20t
7
JS-6-40
6
40A
同上
30米/分
≤5t
8
JS-7-40
7
40A
同上
30米/分
≤5t
9
JS-7-50
7
50A
同上
30米/分
≤5t
10
JS-16-40
16
40A
同上
35米/分
≤5t
  4. 使用环境：
①   环境温度：普通型：-15℃～+55℃，室外应有遮阳设施，
             耐高温度：≤120℃，
             耐低温度：≥-40℃；
② 大气条件：+40℃时相对湿度不大于90%；
②   污染等级：IP13 IP23：污染等级3级（一般导电粉尘和凝露状态），
             IP53：     污染等级4级
④ 振动与冲击：无剧烈振动或异物撞击，跌落处。

㈤ 供电方式：
       当电压降超过标准时，除选用大一级截面导管外，可采用不同供电方式，以改变计算长度L。（如下图所示）

㈥ 安装维护说明：
1.   检修段的确定：
①   原理和功能：当起重设备进入检修段时，输电导管工作段仍能通电工作。检修段和工作段可采取分别供电相位一致，两段连接处采用绝缘隔离，当需检修的起重机进入检修段后，可切断检修段电源（图5.12）。

①   型式：a. 连接式；
            b. 分离式。
1.   维护保养说明：
滑触线在正常运行中应做定期检查，因为用电设备是每个工矿企业的主要生产工具，稍有差错就会直接影响工厂的生产效益。在检查滑触线时应检查每4米一个接头处是否有松动、脱开，在检查集电器时，应检查活动部位是否转动灵活，电刷磨损等情况（这些情况都会影响到滑触线的导电发生和集电器的跟踪性能。应及时作好调整）。
2.   安装示意图：

图表 1

DHG系列高低脚导管式滑触线 　　是在特殊配制的半封闭工程塑料导管或铝合金导管内，嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线，适用于各种电动葫芦、电动桥式起重机、龙门式起重机、装卸桥、堆垛机等仓储设备。
产品详细信息
DHG系列工程塑料导管式滑触线
其外壳由特定的工程塑料挤压成型，具有安全节能、耐酸碱腐蚀，阻燃等特性，适用于2-200吨起重机，装卸桥、输送机等机械设备的移动供电。

型号规格：
序号
型号规格
导电截面积
载流量
备注
1
DHG-4-10/50
102
50A
定尺4M
可制成3极,
5极配用集
电器
JD-4-40
JD-4-60
JD-4-150
另可选用双
碳刷集电器
2
DHG-4-15/80
152
80A
3
DHG-4-25/120
252
120A
4
DHG-4-35/140
352
140A
5
DHG-4-50/170
502
170A
6
DHG-4-70/210
702
210A
注：以上规格可制成半径大于1M的各种弧形导管

序号
型号规格
导电截面积
载流量
备注
1
DHG-3-50/170
502
170A
定尺4M
可制半径
大于2米的
弧形管
2
DHG-3-70/210
702
210A
3
DHG-3-95/280
952
280A
4
DHG-3-120/360
1202
360A
5
DHG-3-140/400
1402
400A

DHG系列高低脚导管式滑触线
　　是在特殊配制的半封闭工程塑料导管或铝合金导管内，嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线，适用于各种电动葫芦、电动桥式起重机、龙门式起重机、装卸桥、堆垛机等仓储设备。

型号规格：
序号
型号规格
导电截面积
载流量
备注
1
DHG-4-15/80
152
80A
定尺4M绿色
配用集电器
JD-4-10
JD-4×2-40
JD-4-60
2
DHG-4-25/120
252
120A
3
DHG-4-35-140
352
140A
4
DHG-4-50/170
502
170A
注：以上规格可制成半径大于1M的各种弧形导管。

序号
型号规格
导电截面积
载流量
备注
1
DHG-7-10/50
102
50A
7根导电铜排
2
DHG-7-15/80
152
80A
3
DHG-7-25/120
252
120A
4
DHG-10-10/50
102
50A
10根导电铜排
5
DHG-10-15/80
152
80A
6
DHG-16-10/50
102
50A
16根导电铜排
注：以上规格可制成半径大于1.5米、6极、8极、12极三种弧形导管。

DHGJ型铝塑复合型导管式安全滑触线
　　具有外型美观、机械强度高、绝缘性能好、使用寿命长、安全节能等优点，深受广大用户好评。适用各种露天门吊、桥吊，装卸机械等移动供电。

型号规格：
序号
型号规格
导电截面积
载流量
备注
1
DHGJ-4-10/50
102
50A
定尺4米
复合型铝
外壳，可
制成7、8
10、16极
大平方铜
带接头分
别有直接
头和弯接
头选用。
2
DHGJ-4-15/80
152
80A
3
DHGJ-4-25/120
252
120A
4
DHGJ-4-35/140
352
140A
5
DHGJ-4-50/170
502
170A
6
DHGJ-4-70/210
702
120A

DHH型单极组合式安全滑触线
　　由稀土铝合金制成，载流量大、电压降小，在铝导轨和电刷磨擦部位，采用耐磨性能好的不锈钢嵌条，确保移动导向和有效使用寿命，广泛使用于各种大吨位门吊、桥吊、装卸桥集装箱吊机等机械设备的移动供电。

型号规格：
序号
型号规格
截面积
备注
1
DHH-250A
1602
三
极
至
任
意
极
数
定
尺
6
米
2
DHH-320A
2302
3
DHH-500A
3202
4
DHH-800A
5002
5
DHH-1250A
6002
6
DHH-1600A
12002
7
DHHT-250/700
2502
铜
制
滑
线
8
DHHT-320/1000
3202
9
DHHT-400/1250
4002
10
DHHT-500/1600
5002
11
DHHT-700/2000
7002
