课 程 设 计 报 告

题 目 收音机的组装及调试
学 院
专业班级
学生姓名
学 号
指导教师

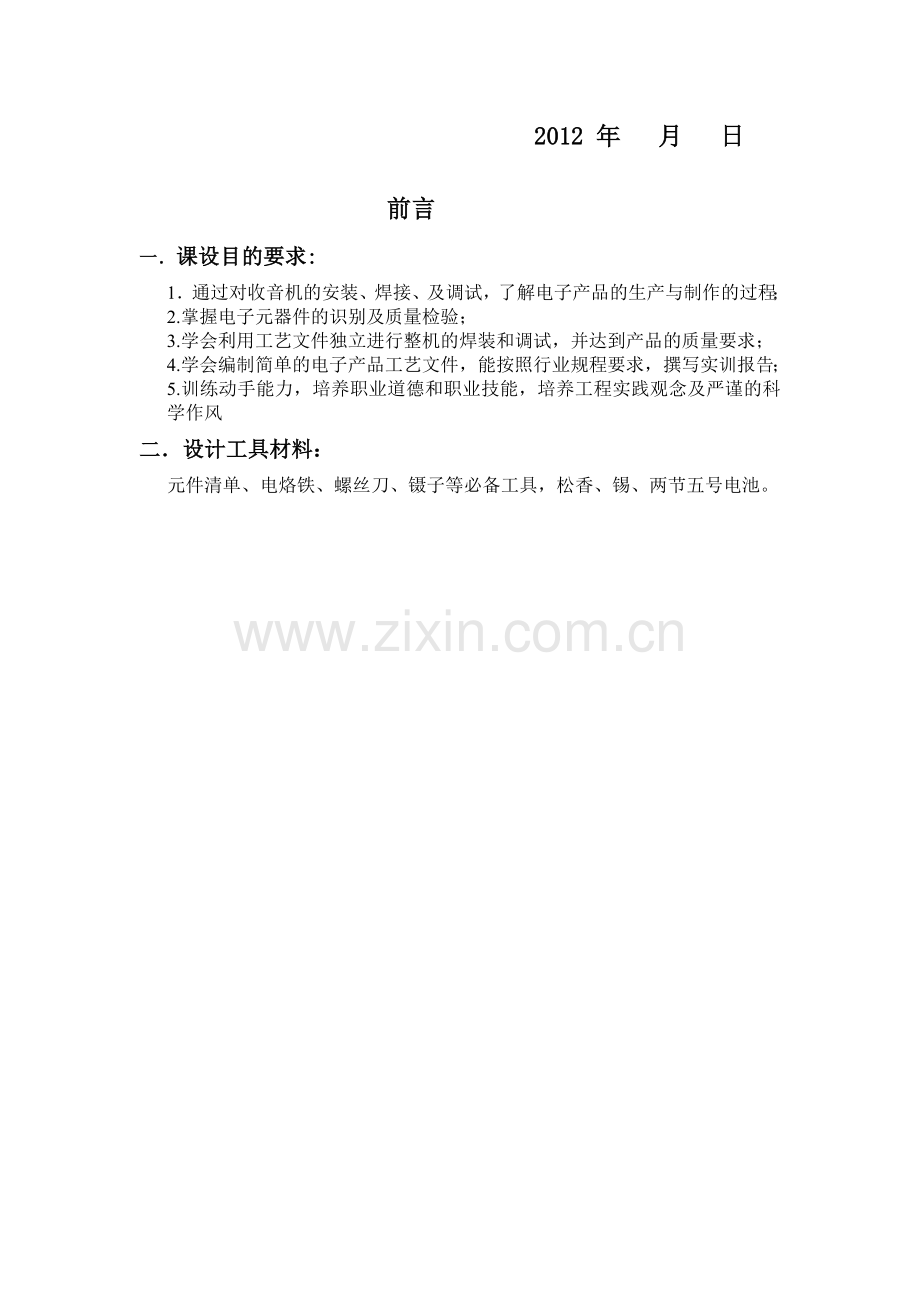

2012 年 月 日
前言
一． 课设目的要求:
1．通过对收音机的安装、焊接、及调试，了解电子产品的生产与制作的过程；
2.掌握电子元器件的识别及质量检验；
3.学会利用工艺文件独立进行整机的焊装和调试，并达到产品的质量要求；
4.学会编制简单的电子产品工艺文件，能按照行业规程要求，撰写实训报告；
5.训练动手能力，培养职业道德和职业技能，培养工程实践观念及严谨的科学作风
二． 设计工具材料：
元件清单、电烙铁、螺丝刀、镊子等必备工具，松香、锡、两节五号电池。

1. FM/AM收音机
1.1原理分析
1.1.1 AM 工作原理：(如下图)
中波广播信号520—1620KHZ，通过L3与CO—1组成的输入回路选择后，送到CD1691BM集成电路（IC）10脚，与本振信号混频。本振信号是有IC内电路5脚外接B1，C8，CO—2构成本振回路产生的。混频后IC14脚输出各种组合信号，有B2与CF1组成465KHZ中频选频回路，将高频载波变为统一中频载波（465KHZ），然后从IC23脚输出，内经IC4脚外接音量电位器RV控制，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，C23耦合到喇叭上。从IC23内输出另一路与外接C16送入IC22脚内AGC电路，进行自动增益控制。

输入回路
高放
混频
本机振荡
AGC
自动增益控制
中放
累频
鉴频
ACF
自动频率控制
高频放大

1.1.2 FM工作原理：(如下图)
调频信号64—108KHZ从ANT拉杆天线输入，经L1与C1送入Q1预选放大，又经C2耦合到L2与C3组成的输入回路，得到64—108KHZ范围的选择，在竟C4到IC12脚。输入高频波得到高频放大，有L4，CO—1组成高放回路，选择接受FM电台节目。FM本振回路有L5，CO—2组成。CO—1和C0—2是有同轴可变电容器，目的是本振信号频率跟随FM信号频率变化而变化，始终相差10.7MHZ。本振信号与电台信号的差频组合陶瓷滤波器CF2选择，使得FM高频载波变成统一中频载波。在输入IC17脚进行中频放大，又经过鉴频回路和附加回路B3，将音频信号解调下来，从IC23脚输出。内经IC4脚外接音量电位器RV控制后，输出到IC24脚经C23耦合到喇叭上。鉴频输出的10。7MHZ偏移，通过IC内部AFC回路，到IC21脚输出，通过C15，R13，送入IC6脚来实现的。
输入回路
混频
中放1
中放2
本机振荡那
ACF
自动频率控制
检波
音频放大

1.1.3收音机电原理图及工作原理
(1)电原理图

图1.1.1
（2）工作原理
当调幅信号感应到T1及CA组成的天线调谐回路，选出我们所需的电信号F1从IC 10脚进入IC（CXA1691BM）；本振电路由T2、C16、CB组成，振荡频率高出F1频率一个中频的F2(F1+465KHz)例：F1=700KHz 则F2=700+465KHz=1165KHz的信号从IC的5脚输入IC内部与F1的信号会合进行混频，混频后的中频信号从IC的14脚输出经中频变压器T3选频再经CF2、465KHZ中频虑波器选频，选频后的中频信号从IC的16脚输入内部进行中频放大、检波，检波后的音频信号从IC的23脚输出经C14耦合从24脚输入IC内部进行低频功率放大，放大后的音频信号从IC27脚输出经C18耦合电容推动扬声器或耳机。
当拉杆天线感应到的调频信号经C2电容耦合，从IC的12脚输入IC内部进行高频放大，由 L2、C3、CE组成的选频调谐回路，选出我们所需的高频电信号F3从IC的9脚进入IC（CXA1691BM）；本振电路由L3、C4、CD组成，振荡频率高出F3频率一个中频的F4(F3+10.7MHz)例：F3=90MHz 则F4=90+10.7MHz=100.7MHz的信号从IC的7脚输入IC内部与F3的信号会合进行混频，混频后的中频信号从IC的14脚输出经R4再经CF1、10.7MHZ中频虑波器选频，选频后的中频信号从IC的17脚输入内部进行中频放大、鉴频，鉴频后的音频信号从IC的23脚输出经C14耦合从24脚输入IC内部进行低频功率放大，放大后的音频信号从IC27脚输出经C18耦合电容推动扬声器或耳机。
1.2 安装焊接方法及注意事项
1.2.1 收音机PCB电路及元件实物

1.2.2 装配注意事项
1、CXA1691BM

管脚１，靠近芯片左下角，园点处；管脚18、19、20连在一起短接，接地。根据这两点确定芯片的放置。
管脚１经C7（104）接地；

2、电感线圈3.5T，4.5T
板子上标的是L2，L3
资料中给的是L1，L2
管脚７相连的是L2 3.5T 对应板子上L3 ---本振
管脚9相连的是L1 4.5T 对应板子上L２----选频
3、四联电容：
图中C1实际为四联电容C2的位置，C２实际为四联电容C１的位置
　大的两联是AM，小的两联是FM，经测量：
C1 　C2 小
CE CD
CD为本振联
CE为选频输入回路联
C3 C4 大
CA CB
管脚５(本振)，与红色中周相连，连CB ，正好是实物C4，为本振联 。
所以图纸中，C3和C4刚好标反了。
AMT+长 输入选频L ，AMT-短 本振L
4、磁棒天线：
很明显长的为AMT+方向，短的为AMT-方向，中间为AMT。
1.2.3 焊接
（1）焊接注意
1、焊接次序，先矮后高，即先焊接电阻和瓷片电容、滤波器，再焊接电感，中周，开关，电解电容、耳机插座、音量调节、四联电容，最后焊接芯片，天线等连线。
电解电容要分正负极，电容及板子标注的很清楚
2、二极管分正负，长的为正，要焊接在附铜面。
（2）焊接
装配工作中，焊接技术很重要。收音机元件的安装，主要利用锡焊，它不但能固定零件，而且能保证可靠的电流通路，焊接质量的好坏，将直接影响收音机质量。
a、烙铁是焊接的主要工具之一，焊接收音机应选用30W-35W电烙铁。将烙铁头部倒角磨光，以防焊接时毛刺将印刷电路板焊盘损坏。
b、烙铁温度和焊接时间要适当
焊接时应让烙铁头加热到温度高于焊锡溶点，并掌握正确的焊接时间。一般不超过3秒钟。时间过长会使印刷电路板铜铂跷起，损坏电路板及电子元器件。
c、焊接方法
一般采用直径1.0-1.2mm的焊锡丝。焊接时左手拿锡丝，右后拿烙铁。在烙铁接触焊点的同时送上焊锡丝，焊锡的量要适量。太多易引起搭焊短路，太少元件又不牢固。
特别提示：
每次焊接完一部分元件，均应检查一遍焊接质量及是否有错焊、漏焊，发现问题及时纠正。这样可保证焊接收音机的一次成功而进入下道工序。
(3) 焊锡原理
铅锡合金是良导体且其熔点较低，易于熔化，在助焊剂的帮助下可以较好的把两个金属导体焊接在一起。
（4）焊接步骤
1. 首先学习焊接技术的理论知识，得知焊接基本步骤:
(1)准备施焊：焊接前的准备包括焊接部位的清洁处理，元器件安装及焊料、焊剂和工具的准备。左手焊锡丝，右手握电烙铁（烙铁头要保持清洁，并使焊接头随时保持施焊状态）。
(2) 加热焊件：应注意加热整个焊件整体，要均匀受热。
(3) 送入焊丝：加热焊件达到一定温度后，焊丝烙铁从对面接触焊件。
(4) 移开焊丝：当焊丝融化一定量后，立即移开焊丝。
(5)移开焊铁：焊锡渡润焊盘或焊件的施焊部位后，移开烙铁。
具体操作图形如下：
准备施焊
加热焊件
送入焊丝
移开焊丝
移开焊铁

2. 学习解焊，用电烙铁使旧的电路板上的铜丝与焊盘脱离。
3. 用斜口钳将铜丝的绝缘皮剪掉，并将铜丝截成等长度的小段，加工成弯钩。
4. 用电烙铁与焊锡丝将加工好的弯钩焊接在新的电路板上。

1.3 测试及调整
1.3.1 调试
调试是为了收音机能正常更好的工作，将调试好的部件组装成整机后，不可能都处在最佳配合状态，而满足整机的技术指标。所以，单元部件经组装后一定要进行整机调试，在调试前需要检查一下电路。
（1）检查三极管及其管脚是否装错，振荡变压器是否错装中频变压器，各中频变压器是否前后倒装，是否有漏装的元件。
（2）天线线圈初次级接入电路位置是否正确。
（3）电路中电解电容正负极性是否有误。
（4）印刷线路是否有断裂、搭线，各焊点是否确实焊牢，正面元件是否相互碰触。
然后，按直观检查的方法对整机进行外观检查。外观检查有如下内容：焊接质量检查、电池夹弹簧检查、频率刻度指示检查、旋钮检查、耳机插座检查、机内异物检查等。结构调整主要是检查印制电路板各部件的固定是否牢靠，有无松动，各接插件间接触是否良好，机械转动部分是否灵活。
其次，对电路电流进行测量。将电位器开关关掉，装上电池用万用表的50mV档来测量，表笔跨接在电位器开关的两端（黑色表笔接电池负极，红色表笔接开关的另一端）若电流指示小于10mV，则说明可以通电，在安装电路板的时候注意把喇叭及电池引线埋在比较隐蔽的地方，并且不要影响调谐拨盘的旋转和避开螺丝桩子，电路板挪位后再上螺丝固定。当测量不在规定的电流值的范围则要仔细检查三极管的极性有没有装错，中周是不是装错位置以及虚焊等，若测量哪一级电流不正常则说明那一级电流有问题。
具体流程：
收音机无声
测量印制板本有无3V电压
分别测量集成电路各脚电压是否正常
测量集成电路26脚有无电压
检查电源连接并测量电池是否有点
分别检查26脚、连接导线和电位器开关
检查扬声器、耳机、c23元件和集成电路有无断路
换元件使集成电路引脚电压正常
检查集成电路外围元件
换集成电路
有
有
无
无
正常
不正常
不正常
正常

1.3.2 常见部分故障及处理
（1）电容器
CO-CBM-443是四连可变电容：其中CO-1、CO-3别再AM、BM的选频回路中，如断开会造成收音机的灵敏度减低、音轻、串台甚至无声、短路无声；CO-2、CO-4分别在AM、FM的本振回路中，如断开会造成收音机无声频率偏高，断路会造成收音机无电台或只能听一个电台，调谐不起作用。CO-1、CO-3上并联的微调电容器是用来提高高频端的灵敏度。该电容器击穿同CO-1、CO-3短路一样，失效：会造成收音机音轻、高端灵敏度低。CO-2、CO-4上并联的微调电容器适用来调节高端振荡频率，击穿，情况同CO-2、CO-4短路一样，失效：音轻，高端频率无法调准。四连可变电容质量差，也会造成收音机逃台，音轻，低频停振、及无台。
C8是垫振垫电容器：是用来减小CO-4容量，以保持震荡频率比外来频率高455KHZ。该电容器击穿，会造成收音机灵敏度低刻度不对；失效，会造成收音机只能收到个别台，无电台或哨叫。
C5、C6是高频去耦电容，击穿，会造成收音机无声失效，会造成收音机哨叫和杂音。
C16：是滤波电容器，决定AGC时间常数，击穿，会造成收音机无台；失效会造成收音机音轻。
C17：中频旁路电容器，击穿，会造成收音机无电台声；失效，会造成收音机杂音大，失真，无电台声。
C18：是隔直耦合电容器：击穿或失效都会造成收音机无电台。
C23：是输出隔直耦合电容器，传送音频交流信号。击穿或失效都会造成收音机无电台声。
C20：是去耦电容器、防止电池稍旧就会出现哨叫、汽船声、失真或杂音。击穿，会造成收音机无声；失效，会造成电池稍旧就会出现哨叫、汽船声。
（2）电容器
R1、R2：开路，会造成FM灵敏度低。
R4：开路，会造成AM、FM有噪声无电台。
R5：开路，会造成AM无声。
R6：开路，会造成FM灵敏度低，调谐指示灯不亮。
R3：开路，会造成FM频率不稳定。
RV电位器：损坏，时响时不响和音量失控。
（3）集成电路在AM部分包括高放、本振、混频、中放、检波、AGC。FM部分包括高放、本振、混频、中放、鉴频、AFC以及调谐指示、音频功放、稳压电路等。损坏后会造成收音机无声和无电台声。
（4）其它
B1：AM本振线圈，与CO-4、C8等组成本振回路、调节磁帽校对低频端刻度。常
见故障有：断路，会造成收音机无电台声、只能收到个别电台和哨叫;断路，会造成收音机音轻、台少、无电台。线圈碰壳、会造成收音机音轻、无电台。
B2：AM中频变压器，选择中频，削弱其它频率、传输信号和级间阻抗匹配。该中频变压器损坏后，会造成音轻选择性差，AM、FM无电台声。
L3磁性天线：损坏会造成收音机音轻、串台，甚至无电台声。
456KHZ和10.7MHZ陶瓷滤波器损坏后，分别会造成AM、FM无电台声。

体会与心得：
通过本次课设，使我不仅加深了对收音机工作原理的理解，同时也使我对于电子工艺的理论有了初步的认识。在这次课设中因为要大量使用锡焊，因为是首次使用，感觉很不熟悉，不过经过大量的练习后摸索出了一套在不同节点时候不同方法的焊锡技巧。
比如在焊接拐角密集的芯片的时候，因为担心会将俩个芯片的拐角焊接到一起，这个时候就要非常小心翼翼，在焊铁上面蘸一点锡，然后小心的在每一个拐角上涂抹，这个时候就可以避免将俩个芯片拐角连到一起。
还有就是通过这次课设，真正明白了实践的重要性，尤其是在实践中遇到的一些问题，在课本上根本没有答案，这个时候就需要我们自己去摸索，去解决这些问题。
当然重要的是通过这次实验，锻炼了自己动手技巧，提高了自己解决问题的能力。比如在焊接芯片时，怎样把那么多脚分开焊接对我们来说是个难题，可是经过训练后，我们做到了。虽然在实习中会遇到难题，但是从中我学到了很多，使自己的动手能力也有所提高，我想在以后的理论学习中我就能够明白自己的学习方向，增进专业知识的强化。
