建筑装饰装修构造实例.pptx

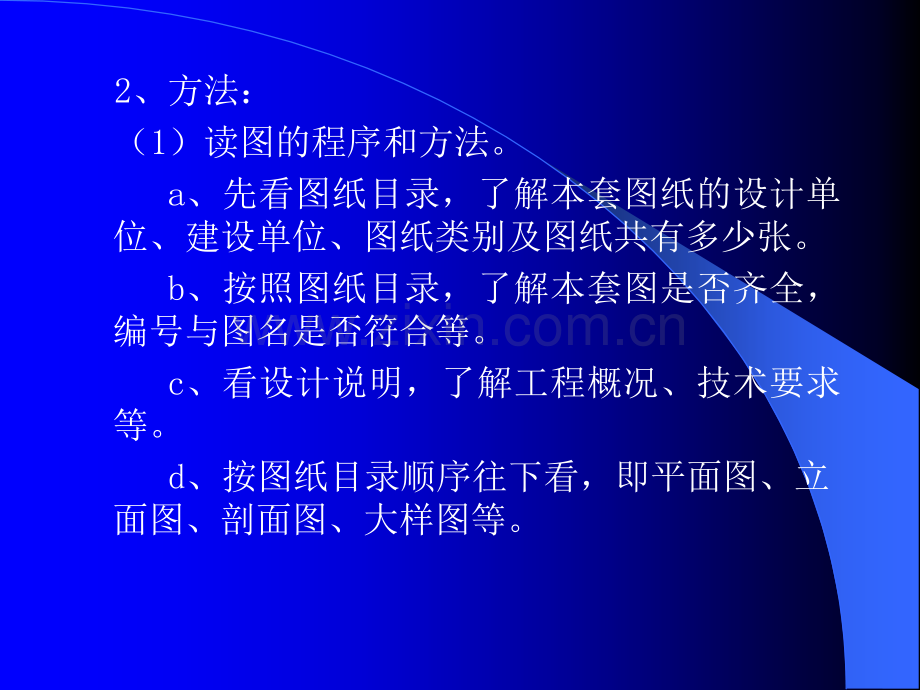

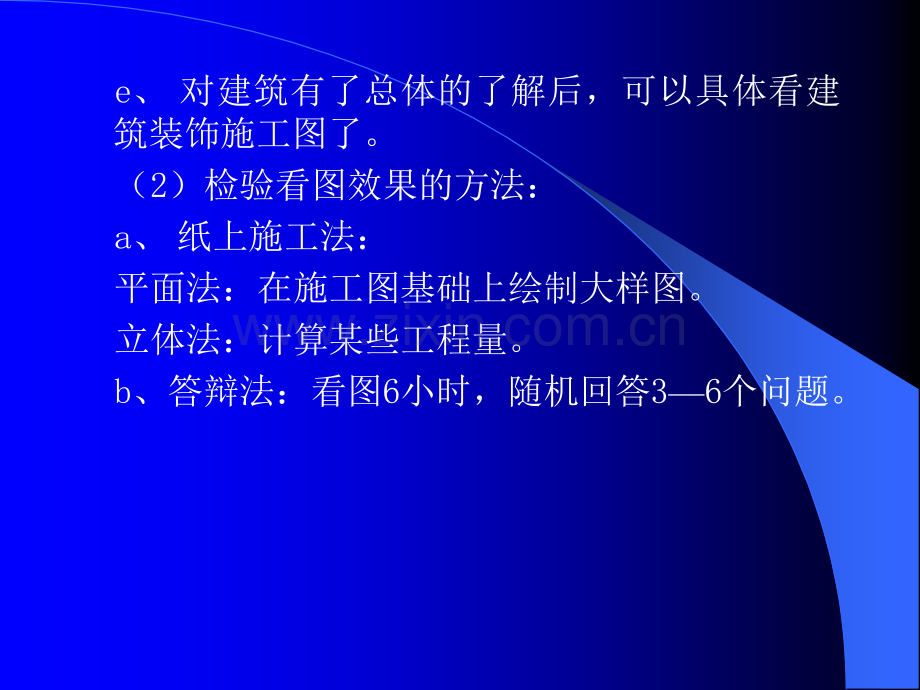

2、方法：（1）读图的程序和方法。a、先看图纸目录，了解本套图纸的设计单位、建设单位、图纸类别及图纸共有多少张。b、按照图纸目录，了解本套图是否齐全，编号与图名是否符合等。c、看设计说明，了解工程概况、技术要求等。d、按图纸目录顺序往下看，即平面图、立面图、剖面图、大样图等。e、对建筑有了总体的了解后，可以具体看建筑装饰施工图了。（2）检验看图效果的方法：a、纸上施工法：平面法：在施工图基础上绘制大样图。立体法：计算某些工程量。b、答辩法：看图6小时，随机回答36个问题。二、本实例的优缺点分析。请仔细看图！建筑装饰装修构造综合实训建筑装饰装修构造综合实训 一、综合实训目的 建筑装饰装修构造是一门实践性很强的课程，综合实训就是给学生在理论课堂与工程实践之间架起一座桥梁让学生应用建筑装饰装修构造原理，举一反三地设计各种节点详图，指导工程实践；培养学生综合想象、构思能力，分析问题、解决问题的能力使学生具备绘制、审核建筑装饰装修施工图的能力。二、综合实训的方法和步骤 建筑装饰装修构造做法及技术措施的设计与选用，因不同部位、不同空间、不同性质的工程而存在很大差别，经过综合实训步骤，让学生系统地接受建筑装饰装修施工图的表达方法、表述内容、表达深度的训练。1、参观实训 结合实训课题，教师安排课外施工现场参观，选择正在施工、构造外露的典型工程，分析其构造做法及特点。2、识图实训 教师提供23个典型工程的全套建筑装饰装修施工图，引导学生正确识读，最后要求学生总结工程实例构造技术要点，分析施工图中的错误、疏漏以及与实际不同之处。(1)读图的方法先建筑后装饰、先总体后分项、先粗略后细部。对图示内容应互相对照，综合分析，注意平面图、立面图中的定形、定位尺寸和详图中的细部构造做法与细部尺寸等 (2)读图顺序看图纸目录检查图纸编号与图名是否符合看设计说明读家具设备平面布置图对照地面拼花平面图对应顶棚平面图看房间展开立面图依平面图、立面图剖切位置及方向，看各节点详图。按照上述顺序通读全套装饰施工图时，要注意反复相互对照正确理解。3、设计绘图实训 根据实训课题，每位学生首先进行草图设计，经指导教师审核后，开始独立绘制实训课题要求的全部图样内容。建筑装饰装修施工图绘制步骤如下：1)用细线条画初稿，先画轴线和主要建筑构、配件，再画装饰的图示内容及剖面、索引符号，最后画内、外尺寸线及标高符号。2)按线型要求加深加粗图线。3)标注尺寸和标高。4)书写文字说明、图名和比例。建筑装饰装修施工图表达的内容丰富细腻，图线复杂，绘制时要细心。4、答辩实训 由教师、装饰公司技术人员、学生代表组成答辩委员会，学生在规定时间自述装饰装修构造设计的技术特点、构造做法，然后答辩委员会提问，学生答题。最后根据图样设计质量及答辩综合给出实训成绩。三、综合实训课题 (一)某别墅装饰装修构造设计 1、实训条件 某别墅层数为二层，层高为3 9m；别墅一层平面布置图如附录图一1所示；别墅二层平面布置图如附录图一2所示；各部位所用材料按图的要求或自行另选。图中未注明尺寸，可自定。2完成内容及深度要求 用2号制图纸、墨线笔完成下列图样，比例自定。要求达到施工图深度，并符合国家制图标准。(1)一层、二层顶棚平面图。(2)顶棚剖面及节点详图。(3)客厅、酒吧立面图及剖面详图。(4)客厅装饰壁炉靠墙立面图及剖面详图。(5)二层卧室床背墙面立面图及详图。(6)一层地面不同材料相交处的节点详图。(7)客厅入口门、主卧室门的立面图及剖面详图。l(二)某酒店大餐厅装饰装修构造设计l 1实训条件l 某酒店餐厅平面布置图如附录图3所示；餐厅地面拼花如附录图4所示；l餐厅顶棚平面图如附录图一5所示。各部位所用材料按图示要求或自行另选。图l中未注明的尺寸可自定。l2完成内容及深度要求l 用2号制图纸、墨线笔完成下列各图，比例自定，要求达到施工图深度。l (1)餐厅地面的分层构造做法。l (2)顶棚剖面及节点详图。l (3)服务台立面图及节点详图。l (4)框架柱的装饰立面图及节点详图。l (5)餐厅人口双扇门的立面图及剖面详图。l (6)餐厅某一方向立面图及剖面详图。继续努力!
