建筑工程概预算：第八章--砌体工程.pptx

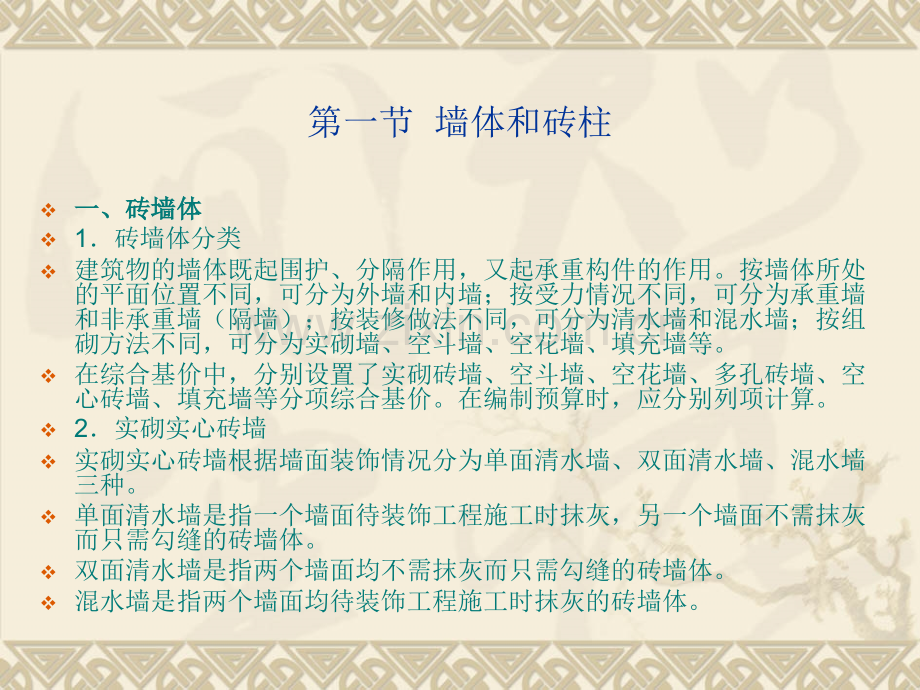

第一节 墙体和砖柱 v一、砖墙体一、砖墙体v1砖墙体分类v建筑物的墙体既起围护、分隔作用，又起承重构件的作用。按墙体所处的平面位置不同，可分为外墙和内墙；按受力情况不同，可分为承重墙和非承重墙（隔墙）；按装修做法不同，可分为清水墙和混水墙；按组砌方法不同，可分为实砌墙、空斗墙、空花墙、填充墙等。v在综合基价中，分别设置了实砌砖墙、空斗墙、空花墙、多孔砖墙、空心砖墙、填充墙等分项综合基价。在编制预算时，应分别列项计算。v2实砌实心砖墙v实砌实心砖墙根据墙面装饰情况分为单面清水墙、双面清水墙、混水墙三种。v单面清水墙是指一个墙面待装饰工程施工时抹灰，另一个墙面不需抹灰而只需勾缝的砖墙体。v双面清水墙是指两个墙面均不需抹灰而只需勾缝的砖墙体。v混水墙是指两个墙面均待装饰工程施工时抹灰的砖墙体。v（1）实砌砖墙综合基价v1）综合基价划分v综合基价中根据墙面装饰和墙厚分别设置了混水墙、单面清水墙的墙厚为12砖、34砖、一砖、一砖以上的综合基价子目。其工作内容为：调运砂浆、运砌砖，安放木砖、铁件。v综合基价子目中，已综合考虑了腰线、窗台线、挑檐等部分艺术形式砌体及构造柱马牙槎、先立门窗框等增加用工因素，使用时不作调整。v砌体钢筋加固者，其砌体仍按相应墙体列项，钢筋按设计图示重量执行“砖砌体钢筋加固项目”。v2）综合基价换算规定v综合基价中砖的规格，是按标准砖编制的。标准砖规格为240mm115mm53mm（长宽高）。规格不同时，可以换算。v双面清水墙，按单面清水墙相应综合基价子目，人工乘以系数1.05。v砌筑砂浆的种类和强度等级，与设计不同时，可以换算。v砖砌弧形墙，按相应墙体综合基价子目，人工乘以系数1.1。v（2）实砌砖墙工程量计算v实砌砖墙工程量计算，应根据墙厚、砂浆类别、砂浆强度等级、清水、混水不同，分别列项计算。v1）计算公式vVLHV扣V增v式中，V实砌砖墙工程量；vL墙长；vH墙高；v墙厚；vV扣应扣除部分体积；vV增应增加部分体积。v2）砖墙长度的确定v 图图 81v外墙长度按中心线长度计算。应注意定位轴线若为偏轴线时，要移为中心线。按中心线计算时，图中外角的阴影部分未计算，而内角的阴影部分计算了两次。由于是中心线，这两部分是相等的，用内角来弥补外角正好余缺平衡。若为偏轴线时计算，显然余缺是不平衡的，如图81。v内墙长度按净长线长度计算。内墙与外墙丁字相交时，如图82（a），计算内墙长度时，要算至外墙的里边线，这就避免了阴影部分重复计算。内墙与内墙L形相交时，两面内墙的长度均算至中心线，如图82（b）。内墙与内墙十字相交时，按较厚墙体的内墙长度计算，较薄墙体的内墙长度算至较厚墙体的外边线处，如图82（c）。v 图图 82v3）砖墙高度的确定v砖墙高度的起点，均从墙身与墙基的分界面开始计算。砖墙高度的顶点，按下列规定计算：v外墙：坡屋面如设计无檐口天棚时，高度算至屋面板底，即高度算至外墙中心线与屋面板底面相交点的高度；若设计有屋架，且室内外均有天棚时，高度应算至屋架下弦底面另加20cm；无天棚者，算至屋架下弦底加300mm，出檐宽度超过600mm时，按实砌高度计算。v平屋面算至钢筋混凝土顶板面。v内墙：位于屋架下弦者，其高度算至屋架底；无屋架者，算至天棚底再加l00mm；v有钢筋混凝土楼板隔层者，算至钢筋混凝土楼板底。若同一墙上板高不同时，可按平均高度计算。v内、外山墙：按平均高度计算。v4）砖墙厚度的确定v综合基价中是按标准砖计算的。标准砖的墙体厚度，应按实际尺寸计算，不能以图纸上的习惯标注作为墙体厚度。各种砖墙的标准厚度见第七章表73。v计算墙体工程量时，应扣除和不扣除的内容见表81。v表表81 计算墙体工程量应扣计算墙体工程量应扣 除和不扣除的内容除和不扣除的内容部位应 扣 除不 扣 除孔洞门窗洞口、过人洞、空圈、0.3m2以上孔洞0.3m2以下孔洞嵌入墙体 嵌入墙身的钢筋混凝土柱、梁、过梁、圈梁、挑梁、砖平拱、平砌砖过梁、壁橱、暖气包壁龛及嵌入内墙的板头 梁头、梁垫、檩头、垫木、木楞头、沿椽木、木砖、门窗走头、加固钢筋、木筋、铁件及嵌入外墙的板头v计算墙体工程量时，应增加和不增加的内容见表计算墙体工程量时，应增加和不增加的内容见表82。v3）其他执行清、混水砖墙综合基价的墙体）其他执行清、混水砖墙综合基价的墙体v框架结构间砖砌隔墙：分别按清、混水及不同厚度，以框架间的净空框架结构间砖砌隔墙：分别按清、混水及不同厚度，以框架间的净空面积乘以墙厚计算工程量，执行相应清、混水墙综合基价。框架外表面面积乘以墙厚计算工程量，执行相应清、混水墙综合基价。框架外表面镶包砖部分，并入框架间墙的工程量内计算。镶包砖部分，并入框架间墙的工程量内计算。部位应 增 加不 增 加砖垛、三皮砖以上的挑檐和砖砌腰线嵌入墙体的加固钢筋另列项目计算突出墙面的窗台虎头砖、压顶线、山墙泛水、烟囱根、门窗套、三皮砖以内的腰线和挑檐表表82 计算墙体工作量应增加和不增加的内容计算墙体工作量应增加和不增加的内容女儿墙：自外墙顶面算至图示高度，分别不同墙厚以“m3”计算，执行相应清、混水墙综合基价。若设计带空花墙时，空花部分另列项目计算，执行空花墙综合基价。附墙烟囱、附墙通风道、垃圾道：按其外型体积计算，并入所依附的墙体工程量内。不扣除每一孔洞横截面积在0.1m2以内的体积，但孔洞内的抹灰工料亦不增加；若孔洞横截面积超过0.1m2时，应扣除孔洞所占体积，孔洞内的抹灰应另列项目计算。厚度在二砖以内的砖砌挡土墙：按图示尺寸以“m3”计算，执行相应清、混水综合基价。（4）不执行清、混水墙综合基价的墙体砖砌围墙、墙身外防潮层的保护墙（贴砖）、架空木地板下的地垄墙、暖气沟及其他砖砌沟道等。3空斗墙v1）空斗墙组砌形式v空斗墙是用标准机砖平砌和侧砌结合方法砌筑的墙体。平砌层称为“眠砖”，侧砌层包括沿墙面顺砖的“顺斗砖”和侧砖露头的“丁斗砖”。顺斗砖和丁斗砖所形成的孔洞称为“空斗”。空斗墙依其立面砌筑形式不同，分为一眠一斗、一眠二斗、一眠三斗和无眠空斗等四种。v2）空斗墙综合基价及使用规定v综合基价中，将空斗墙综合为一个综合基价子目。v空斗墙综合基价，已综合了各种不同的因素，在编制预算时，不论几斗几眠，均执行空斗墙综合基价，不得换算。v空斗墙综合基价中的砌筑砂浆与设计要求不符时，可以换算。v3）空斗墙工程量的计算v空斗墙按外形体积以“m3”计算。应扣除门窗洞口、钢筋混凝土过梁、圈梁所占的体积。v墙角、内外墙交接处、门窗洞口立边、窗台砖及屋檐处的实砌砖部分，均已包括在综合基价内，不得另计算。嵌入空斗墙的砖柱，应分别列项计算，执行砖柱相应综合基价。窗间墙、窗台下、楼板下、梁头下等实砌部分，应另行计算，套用零星砌体综合基价项目。v4空花墙v空花墙，是指用砖按一定艺术形式组砌而成的带漏空的墙体，一般多用于砖砌围墙和女儿墙。v综合基价将各种组砌形式的空花墙综合为一个子目。v空花墙不分组砌形式，均按空花部分的外形体积以“m3”计算，空花部分不扣除。但实砌部分的墙身或附墙砖柱的工程量，应另列项目，按相应的墙、柱综合基价计算。v综合基价是按标准砖编制的，设计砖的规格和砂浆的种类、强度等级不同时，可以换算。v5多孔砖墙v1）多孔砖简介v多孔砖（又称烧结多孔砖），是指以粘土、页岩、煤矸石为主要原料，经焙烧而成的孔洞率不小于15%，孔形为圆孔或非圆孔，孔的尺寸小而数量多的砖。主要适用于承重部位。多孔砖有P型多孔砖（又称KP1型多孔砖）和M型多孔砖（又称模数多孔砖）两种。其中，P型多孔砖的外形尺寸为24011590（mm），M型多孔砖外形尺寸为l9019090（mm）。另外，还有砌筑时与主规格配合使用的砖，如半砖、七分头等，也由生产厂家配合生产供应。v多孔砖承重墙体的厚度多为190mm或240mm，非承重墙体的厚度多为115mm。v多孔砖的孔洞垂直于大面。砌筑时，孔洞垂直于水平面。v2）综合基价子目及换算条件v综合基价中，仅设置了P型多孔砖的12砖、1砖及以上墙厚的综合基价子目。工作内容为：调运砂浆、运砌砖，安放木砖、铁件。v其换算条件包括：多孔砖规格、砂浆的种类和强度等级、弧形墙等三项内容。具体规定同实砌实心砖。v3）多孔砖墙工程量计算v多孔砖墙工程量，按设计图示尺寸以“m3”计算，不扣除其孔洞部分的体积。v6空心砖实砌砖墙v1）空心砖简介v空心砖（又称非承重粘土空心砖），是指以粘土、页岩、煤矸石为主要原料，经焙烧而成的孔洞率不小于35%，孔的尺寸大而数量少的砖。主要用于非承重墙。v空心砖外形为直角六面体。在与砂浆的结合面上设有增加结合力的凹线槽。其孔洞垂直于小面或条面。v空心砖的长度有290mm、240mm；宽度有190mm、180mm、140mm；厚度有115mm、90mm；壁厚大于10mm，肋厚大于7mm。v空心砖墙的厚度多为空心砖的厚度。施工时，空心砖采用全顺侧砌，孔洞呈水平方向与墙长同向。v2）综合基价子目及换算条件v综合基价中，仅设置了非承重粘土空心砖墙厚为一砖的综合基价子目。v其换算条件包括：空心砖的规格、砂浆的种类和强度等级、弧形墙等三项内容。具体规定同实砌实心砖。v3）空心砖墙工程量计算v非承重空心砖墙工程量，按图示尺寸以“m3”计算，不扣除其孔洞部分的体积。v7一砖半填充墙v一砖半填充墙，是指在空斗墙砌筑过程中，同时在空斗内填筑保温填充材料的一砖半厚空斗墙。v综合基价中，一砖半填充墙按填充材料的不同分为填充炉渣和填充轻质混凝土两个子目。子目基价中，已包括空斗墙、空斗内的保温填充材料及其实砌部分的工料。在编制预算时，一砖半空斗墙及其实砌部分不再另列项目计算。v综合基价中，轻质混凝土填充墙是按泡沫混凝土填料编制的，如用其他填料可以换算。v综合基价中的砌筑砂浆与设计要求不同时，可以换算。v填充墙工程量，按填充墙的外形尺寸以“m3”计算，应扣除门窗洞口、钢筋混凝土过梁、圈梁所占体积。其中实砌墙部分已包括在综合基价内，不另列项目计算。v二、砌块墙二、砌块墙v1砌块墙简介v砌块是指普通混凝土小型空心砌块、轻骨料混凝土小型空心砌块、加气混凝土砌块、硅酸盐砌块等。通常把高度为180350mm的称为小型砌块，360900mm称为中型砌块。v小型空心砌块，是指由混凝土或轻骨料混凝土制成，主规格尺寸为390190190（mm），空心率在25%50%的空心砌块。小型空心砌块在施工时，其孔洞垂直于水平面，且应对孔错缝搭砌。根据设计要求对纵横墙交接处一定范围内的孔洞采用灌孔混凝土灌实（设计有时还要求插入竖向钢筋），或设计要求对整片墙的孔洞内采用灌孔混凝土灌实（同时按设计要求配置孔内竖向钢筋和灰缝内水平钢筋）。v2综合基价子目及换算条件v综合基价中，相应设置了加气混凝土砌块墙子目和小型空心砌块墙厚度分别为190mm、240mm、390mm的综合基价子目，并设置了小型空心砌块孔内灌混凝土综合基价子目。v加气混凝土砌块墙综合基价子目，不分墙厚和砌块规格综合考虑。小型空心砌块墙相应墙厚，是按常规规格编制的，如设计规格不同时，可以换算。综合基价子目中，不包括灌孔混凝土的工料，如发生时应另列项目，套用孔内灌混凝土相应综合基价子目。v硅酸盐砌块、粉煤灰砌块、其他材料的实心砌块，综合基价未设置相应子目，可执行加气混凝土砌块综合基价子目，其材料作为材料差价处理。v砌筑砂浆、灌孔混凝土的种类、强度等级，综合基价与设计要求不同时，可以换算。v3砌块墙工程量计算v加气混凝土砌块、硅酸盐砌块、小型空心砌块等砌块墙的工程量，均按设计图示尺寸以“m3”计算。应扣除门窗洞口、钢筋混凝土过梁、圈梁、实砌砖砌体等所占的体积。v设计规定需要镶嵌实砌砖砌体部分，应按图示尺寸另列项目，套用实砌砖墙部分相应的综合基价子目。v小型空心砌块孔内灌混凝土工程量，按设计图示混凝土灌注尺寸以“m3”计算。v三、砖砌围墙三、砖砌围墙v砖砌围墙，按设计室外地坪为分界线，以下为基础，以上为围墙。基础执行砖基础综合基价子目。v综合基价中，设置了墙厚为1砖、12砖的综合基价子目。v砖围墙综合基价子目，是按双面原浆勾缝编制的，并已综合考虑了砖垛、砖拱及突出墙面的压顶线等工料。设计为混水墙时，不得换算；设计为加浆勾缝或抹灰者，可另列项目计算砖墙加浆勾缝或抹灰，综合基价子目内的原浆勾缝工料不扣除。v砖砌围墙工程量，按围墙高度乘以长度以“m2”计算。围墙高度为自设计室外地坪至墙顶的距离。不扣除0.3m2以内孔洞所占面积，空花墙部分所占面积应予以扣除。v砖砌围墙的砖垛、砖拱及突出墙面的压顶线，不另列项目计算。若围墙设计有部分空花墙时，其空花墙部分应另列项目计算，执行空花墙综合基价子目。v当砌筑砂浆的种类、强度等级，综合基价与设计要求不同时，可以换算。v四、贴砖墙四、贴砖墙v贴砖墙，是指墙身外面防潮层做好后，在防潮层的外面所做的砖砌保护墙。贴砖墙一般采用水泥砂浆砌筑。砌筑时贴砖与防潮层之间用水泥砂浆填实。v综合基价中，贴砖墙按其厚度分为14砖和12砖两个综合基价子目。v贴砖墙与防潮层之间填实用的砌筑砂浆，已包括在综合基价子目内，不另计算。v贴砖墙工程量，按设计图示贴砖面积乘以贴砖墙标准厚度以“m3”计算。v五、砖柱五、砖柱v综合基价中，根据砖柱截面形式分为方柱和圆柱两个综合基价子目。v砖柱综合基价子目，是按标准砖编制的，设计规格不同时，可以换算。砌筑砂浆的种类、强度等级不同时，亦可以换算。v砖柱工程量，按设计图示尺寸以“m3”计算。镶嵌入墙身的砖柱，不论尺寸大小，均并入墙身工程量内计算，执行砖墙相应综合基价子目。边数大于四边的多边形砖柱，执行圆柱综合基价子目。第二节 其他砌体 v一、砖平拱一、砖平拱v1砖平拱的构造形式v砖平拱又称砖平旋或平拱式砖过梁。用标准砖侧砌而成，其高度有240mm、300mm、370mm三种，厚度等于墙厚，如图83。图图83 平拱式过梁平拱式过梁 图图84 弧拱式过梁弧拱式过梁另外，还有一种砖弧拱（又称弧拱式过梁或弧旋），它的构造与平拱基本相同，只是外形呈圆弧形，如图84。v2砖平拱工程量计算及综合基价套用v砖平拱工程量，按设计图示尺寸以“m3”计算。若设计图纸无规定时，则长度按门窗洞口宽度两端共加100mm，高度按240mm（当洞口宽度大于1500mm时，高度按365mm），执行砖平拱综合基价子目。v在编制预算时若综合基价中的砂浆种类或标号与设计不同时可以换算。v砖弧拱和用于房屋屋盖和楼盖的砖砌圆拱，可按设计图示尺寸以“m3”计算工程量，按砖平拱综合基价乘以系数1.06套用。v二、钢筋砖过梁二、钢筋砖过梁v1钢筋砖过梁的构造形式v钢筋砖过梁又称平砌式砖过梁。用标准砖平砌，在其底部配置钢筋，钢筋两端伸入墙内不小于240mm，弯成方钩。在过梁作用范围内（不少于6皮砖或14过梁跨度范围内），一般用M5.0砂浆砌筑。v2钢筋砖过梁工程量计算及及综合基价套用v钢筋砖过梁工程量，按设计图示尺寸以“m3”计算。若设计图纸无规定时，则长度按门窗洞口宽度两端共加500mm，高度按440mm，以“m3”计算，执行钢筋砖过梁综合基价子目。v在编制预算时，若综合基价中的砂浆种类或标号与设计不同时，可以换算。v在计算钢筋砖过梁工程量时，如果遇到设计图纸无规定，而由于圈梁的限制，实际砌砖高度不足440mm，这时钢筋砖过梁的高度应算至圈梁底。另外钢筋砖过梁中的钢筋包括在定额内，不另列项计算，钢筋定额用量不同时，不作调整。v三、砖砌体钢筋加固三、砖砌体钢筋加固v1砖砌体钢筋加固的类型v第一种砖砌体钢筋加固，是指当砖砌体受压构件的截面尺寸受到限制时，为了提高砖砌体的承压能力，在砖砌体中加配钢筋网片的做法，这种砌体称为网状配筋砖砌体构件。所配置的钢筋网片的规格数量是按砌体结构设计规范GB500032001的计算方法和构造要求确定的，如图85。在施工图中，一般在设计说明中说明其配置部位和规格数量要求，也有的在局部节点大样图中标注其规格数量要求。图图85v第二种砖砌体钢筋加固，是按砌体结构设计规范GB500032001的构造要求在砌体中设置的拉结钢筋（又称锚拉筋）。如框架柱与后砌框架间墙交接处，砌块墙交接处、构造柱与墙体交接处、墙体转角处、纵横墙交接处等，如图86。这些拉结钢筋一般在设计说明中说明其配置要求，也有的在局部节点大样图中标注其配置要求。但也有在施工图中不标注，而实际按施工验收规范的规定配置。v第三种砖砌体钢筋加固，是在施工中砖砌体的转角处和交接处不能同时砌筑、而留斜槎又确实困难的临时间断处，可按砌体工程施工质量验收规范GB502032002的规定留直阳槎，并加设拉结筋，如图87。这些钢筋在施工图纸中不标注，而需按施工组织设计的规定设置。v2砖砌体钢筋加固工程量的计算和综合基价套用图图86 图图87 v砖砌体钢筋加固综合基价，按绑扎、不绑扎（钢筋）设置了两个综合基价子目和点焊（冷拔丝）网片综合基价子目。v砖砌体钢筋加固的工程量，均按钢筋设计图示尺寸以“t”计算。钢筋损耗率已按3%包括在综合基价内，不另增加。扎丝的重量已综合在综合基价内，工程量计算时不计算扎丝重量。v设计中未注明的拉结筋，应按实际发生量，凭会签单在决算中调整。小型空心砌块灌孔混凝土中配置的钢筋，在主体钢筋量差调整中调整，不得套用砖砌体钢筋加固综合基价子目。v四、其他砖砌体四、其他砖砌体v1砖地沟v暖气沟及其他砖砌沟道不分墙身和墙基，工程量合并计算。v工程量按设计图示尺寸以“m3”计算，执行砖地沟综合基价子目。v2锅台、炉灶v锅台、炉灶按外形体积以“m3”计算各自的工程量，执行相应综合基价子目。在工程量计算时，不扣除各种空洞的体积。v综合基价中只考虑了锅台、炉灶面的一般抹灰，如设计要求镶贴块料面层者，应另列项目计算，执行第十一分部的镶贴面层相应综合基价子目。炉条、炉门、遮灰板的安装用工已包括在综合基价内，但材料价值应单独列项计算。v3砖墙面勾缝v砖墙面勾缝，是为了使清水墙面灰缝紧密、防止雨水浸入墙内，同时也使墙面整齐美观。砖墙面勾缝按材料不同分为原浆勾缝和加浆勾缝两种。原浆勾缝即在砌墙施工过程中，用砌筑砂浆勾缝；加浆勾缝即在墙体施工完成后用抹灰砂浆勾缝。v砖墙面勾缝，工程量应按加浆勾缝和原浆勾缝分别列项计算，执行相应综合基价子目。其工程量均按墙面垂直投影面积以“m2”计算，应扣除墙裙和墙面的抹灰面积，不扣除门窗套和腰线等零星抹灰及门窗洞口所占的面积；但垛和门窗洞口侧面的勾缝面积亦不增加。独立柱、房上烟囱勾缝，按图示外形尺寸以“m2”计算。v应注意，混水墙在砌墙时将挤出的砌筑砂浆刮平工作，已包括在综合基价内，不得按原浆勾缝另列项目计算。v砖墙面勾缝形式有平缝、斜缝、凹缝或凸缝，综合基价是综合取定的，不得换算。v4砖砌台阶v砖砌台阶工程量，按其水平投影面积（不包括梯带）以“m3”计算。套用砖砌台阶综合基价子目。v与砖砌台阶相连的梯带，以最上层踏步外沿加300mm为分界线，执行零量砌体综合基价子目。v5零星砌体v砖砌体中的零星砌体包括厕所蹲台、小便池槽（包括小便槽挡墙）、水槽腿、煤箱、垃圾箱、梯带、台阶挡墙、花台、花池、地垄墙及支撑地楞的砖墩、暗沟、房上烟囱等实砌体。v毛石墙的门窗口立边、窗台虎头砖等实砌体，亦属于零星砌体。v空斗墙中，窗间墙、窗台下、楼板下、梁头下等实砌砖部分，亦属于零星砌体。v砖砌花池单个体积在2m3以上时，应执行砌墙相应综合基价子目。v五、石砌体五、石砌体v1砌毛石v砌毛石综合基价，按部位和作用不同分为：毛石独立基础、毛石墙基、毛石墙身、毛石挡土墙、毛石护坡、干铺毛石护坡、浆砌毛石一般护坡等。综合基价是按乱毛石和平毛石综合编制的。v工程量均按图示尺寸以“m3”计算。如果设计与综合基价中的砌筑砂浆不同，可以换算。圆弧墙按相应毛石墙综合基价项目，人工乘以系数1.1。护坡高度超过4m者，人工乘以系数1.15。毛石砌体中的砌砖部分，应另列项目计算，执行相应砌砖综合基价。v2砌方整石v方整石是指粗具六面体的毛料石。砌方整石综合基价，设置了方整石墙、方整石柱、方整石台阶三个综合基价项目和水池壁砌方整石、条石砌涵洞拱圈、涵洞条石盖板综合基价子目。v工程量均按图示尺寸以“m3”计算。如果设计与综合基价中的砌筑砂浆不同，可以换算。v条石砌体中的砌砖部分，应另列项目计算，执行相应砌砖综合基价。v思思 考考 题题v1砖墙与砖基础如何划分?v2综合基价中砖墙厚度是否按设计图纸标注尺寸确定？v3综合基价中砖墙的高度如何计算?v4综合基价中砖墙的长度如何计算?
