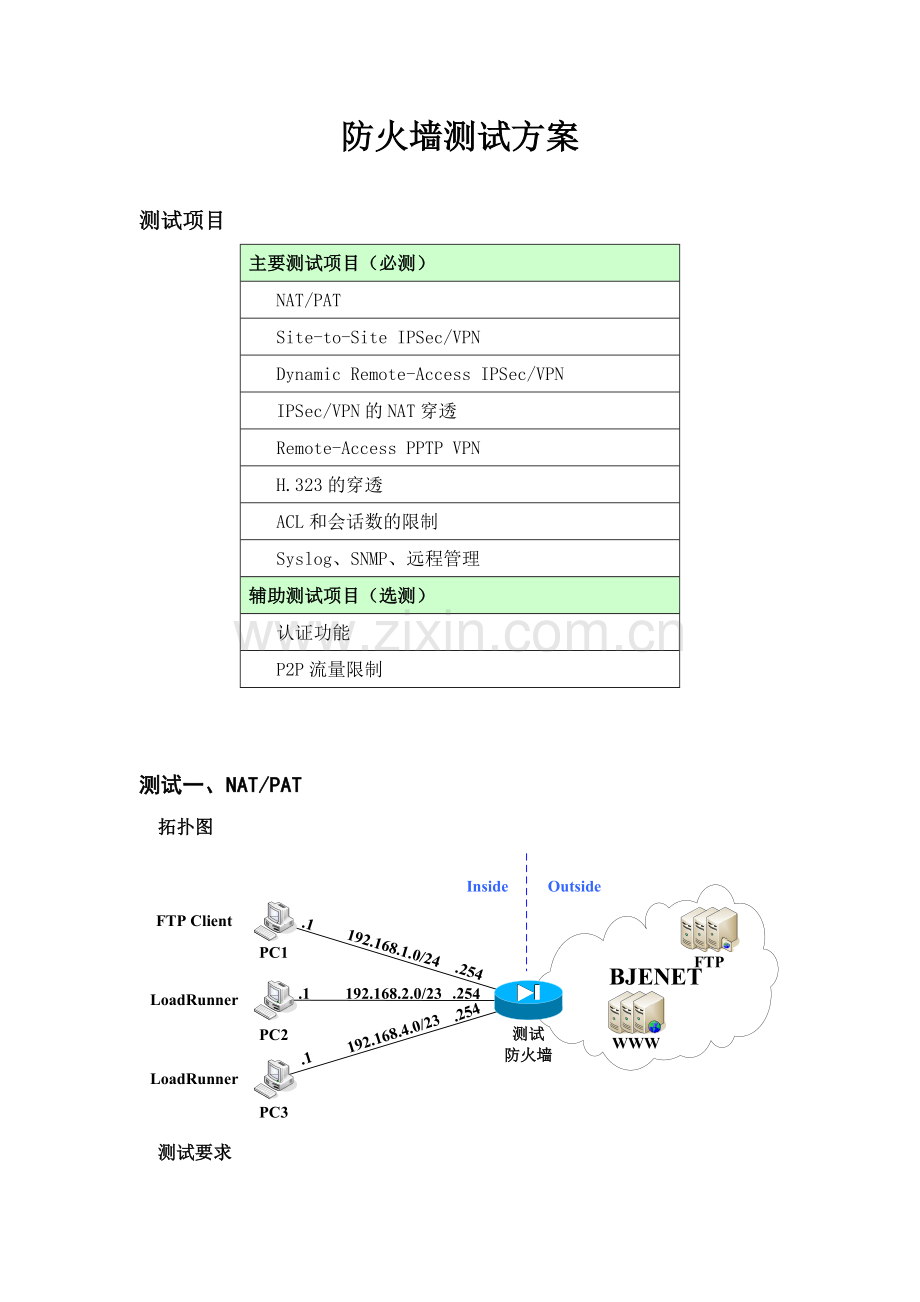

防火墙测试方案.doc

防火墙测试方案测试项目主要测试项目（必测）NAT/PATSite-to-Site IPSec/VPNDynamic Remote-Access IPSec/VPNIPSec/VPN的NAT穿透Remote-Access PPTP VPNH.323的穿透ACL和会话数的限制Syslog、SNMP、远程管理辅助测试项目（选测）认证功能P2P流量限制测试一、NAT/PAT拓扑图测试要求(如防火墙inside接口不够，则使用交换机连接内部三台pc并将内部网络合并为192.168.0.0/16)1. 将192.168.1.1(pc1)静态翻译（地址翻译）为58.135.192.552. 将192.168.2.0-192.168.4.254动态翻译（端口翻译）为58.135.192.56检查方法及检查项目l PC1通过FTP方式从教育网下载数据l PC2和PC3使用LoadRunner分别模拟500台电脑浏览网页l 查看设备负载和网络延迟测试二、Site-to-Site IPSec/VPN拓扑图测试要求1. ISAKMP配置AuthenticastionPre-ShareEncryptionAES(256-bit)Diffie-HellmanGroup 2HashSha2. IPSec配置Transform-Setah-sha-hmac esp-aes(256-bit)3. 只对10.0.1.1和10.0.2.2之间互访的流量进行IPSEC的加密检查方法及检查项目l PC1和PC2能否相互PING通，在ASA5540上检测数据是否为加密数据。l 修改PC2的ip地址为10.0.2.22，使用pc1 PING pc2，在asa5540上检查数据是否为明文。测试三、Dynamic Remote-Access IPSec/VPN拓扑图测试要求1. ISAKMP配置AuthenticastionPre-ShareEncryptionAES(256-bit)Diffie-HellmanGroup 2HashSha2. IPSec配置Transform-Setah-sha-hmac esp-aes(256-bit)3. 其他地址池192.168.2.0/24DNS1.1.1.14. 防火墙Outside外任何主机都可以与防火墙建立IPSec/VPN连接。5. 只对PC1和PC2互访的数据加密。检查方法及检查项目l PC2修改IP地址为10.0.2.22后是否能与防火墙建立IPSec/VPN连接。l PC2能否获得正确的DNS。l PC1和PC2能否相互PING通。l 检查防火墙Outside接口收到的数据是否为明文。测试四、IPSec/VPN的NAT穿透拓扑图测试要求1. ISAKMP配置AuthenticastionPre-ShareEncryptionAES(256-bit)Diffie-HellmanGroup 2HashSha2. IPSec配置Transform-Setah-sha-hmac esp-aes(256-bit)3. Cisco ASA 5540上允许以下流量进入其内网UDP 500AH 50ESP 51UDP 4500UDP 10000TCP 10000检查方法及检查项目l 两测试设备是否可以正常建立IPSec/VPN连接l PC1和PC2是否可以相互PING通测试五、Remote-Access PPTP VPN拓扑图测试要求认证方式MSCHAP加密方式MPPE地址池192.168.2.0/24DNS1.1.1.1检查方法及检查项目l PC2使用Windows自带的VPN与防火墙建立PPTP连接l PC2能否获得正确的DNSl PC2和PC1能否相互PING通测试六、H.323的穿透拓扑图测试要求1. 测试防火墙配置静态地址翻译，将192.168.1.1(PC翻译为192.168.2.12. 测试防火墙配置端口翻译，将192.168.1.1(PC翻译为192.168.2.11检查方法及检查项目l 配置静态地址翻译后，PC和PC否可以用NetMeeting进行语音通话，如果可以正确建立连接，是否存在单向音问题。l 配置端口翻译后，PC和PC否可以用NetMeeting进行语音通话，如果可以正确建立连接，是否存在单向音问题。测试七、ACL和会话数的限制拓扑图测试要求1. 配置ACL只允许WWW流量到防火墙内部的PC1。2. 限制PC1的会话数为5。检查方法及检查项目l PC1上建立WWW服务，提供一文件下载，PC2用多线程下载软件从PC1下载文件，检查连接数是否被限制在5个。测试八、Syslog、SNMP、远程管理检查方法及检查项目l 是否支持syslog功能l 是否支持snmp管理（通过snmp能否检测cpu利用率，连接数）l 是否支持远程管理，通过outside口登陆防火墙进行管理测试九、认证功能拓扑图测试要求1. 防火墙上配置认证功能检查方法及检查项目l 内部主机PC1主动发起HTTP请求连接PC2时，防火墙通过WEB页面方式（其他方式也可以）对PC1进行认证，认证通过后PC1才可正常访问PC2。测试十、P2P流量限制拓扑图测试要求1. 防火墙上配置P2P流量限制功能。检查方法及检查项目l PC1能否进行BitTorrent或E-Donkey的下载测试结果主要测试项目（必测）NAT/PAT是否支持NAT 是否支持PAT 设备负载 _网络延迟 _Site-to-Site IPSec/VPN是否支持Site-to-Site IPSec/VPN 是否支持只对需要数据进行IPSec/VPN加密 Dynamic Remote-Access IPSec/VPN是否支持Remote-Access IPSec/VPN 是否支持Dynamic Remote-Access IPSec/VPN 能否获得正确的DNS IPSec/VPN的NAT穿透是否支持IPSec/VPN的NAT穿透 Remote-Access PPTP VPN是否Remote-Access PPTP VPN 能否获得正确的DNS H.323的穿透是否支持NAT下的H.323穿透 是否支持PAT下的H.323穿透 ACL和会话数的限制是否支持ACL 是否支持会话数限制 Syslog、SNMP、远程管理是否支持Syslog 是否支持SNMP 是否支持远程管理 远程管理方式 WEB 命令行 其他 _辅助测试项目（选测）认证功能是否支持认证功能 认证方式 WEB 其他_P2P流量限制是否支持P2P流量限制 注释
