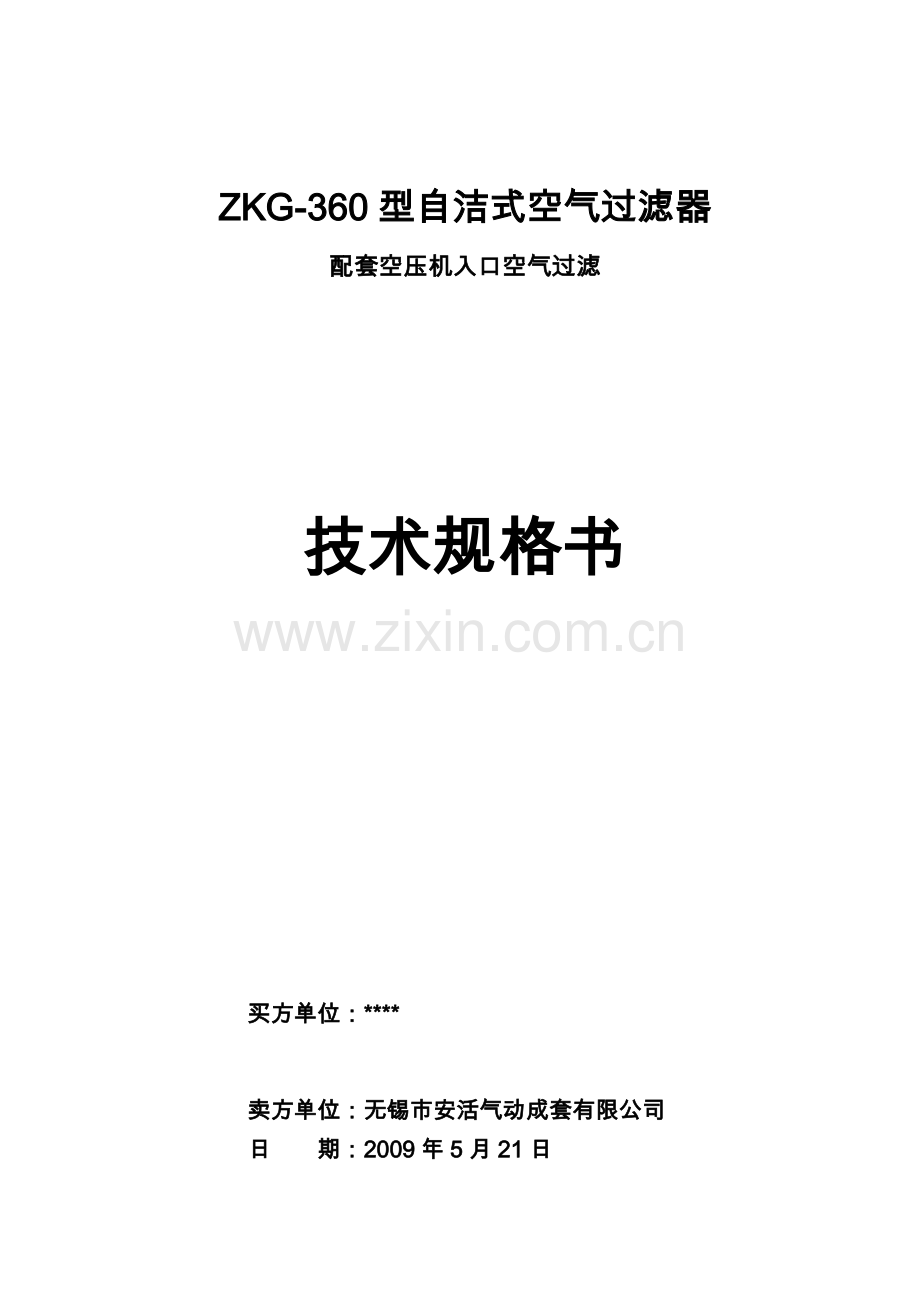

ZKG-360型自洁式空气过滤器
配套空压机入口空气过滤

技术规格书

买方单位：****

卖方单位：无锡市安活气动成套有限公司
日 期：2009年5月21日

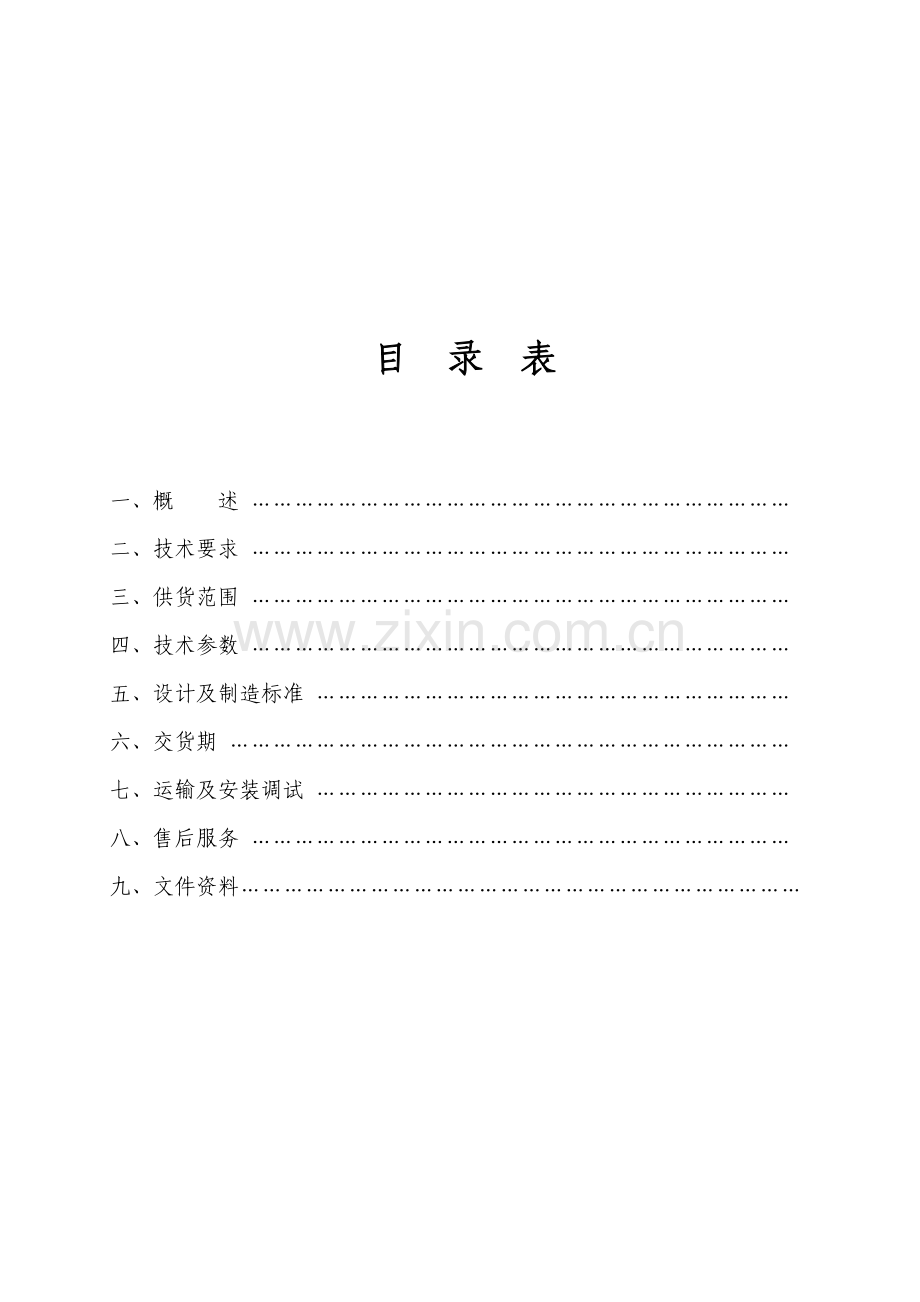

目 录 表

一、概 述 …………………………………………………………………
二、技术要求 …………………………………………………………………
三、供货范围 …………………………………………………………………
四、技术参数 …………………………………………………………………
五、设计及制造标准 …………………………………………………………
六、交货期 ……………………………………………………………………
七、运输及安装调试 …………………………………………………………
八、售后服务 …………………………………………………………………
九、文件资料……………………………………………………………………

**** （以下简称甲方）

无锡市安活气动成套有限公司 （以下简称乙方）

一、概述
1.1项目/设备名称：ZKG-360型自洁式空气过滤器，数量：一套
1.2 技术规格书适用范围
本技术规格书适用于入口空气过滤器需要购置的设备。在设计、制造、检验、试验、交货及安装状态等方面提出补充、强调或限制性的说明。乙方对本规定的严格遵守并不意味着可以解除其对过滤器及配套设备的正确设计、选材、制造等以及满足规定的操作工况所应承担的责任。凡对于一个完整的可操作的系统的某些必备要求，但未列入本规定者也属于本规定的范围。

二、设备总体技术要求
2.1 本技术规格书所涵盖设备（包括辅助设备）应当设计和制造成使用寿命至少20年（不包括易损件），滤筒使用周期≥18个月，脉冲电磁阀使用寿命15年，外部油漆防腐保证在恶劣环境下满足5年的寿命要求。
2.2 设备的所有部件应有在相似操作条件下使用的成功经验，不得使用样机或试制产品。钢结构保证其钢度、强度，地震烈度设防为七度。
2.3本规格书如与采购规格书或订单有不一致之处，应以采购规格书或订单为准。本规定有任何的不确切之处，并不能解除制造厂根据其以往的经验对提供正确设计、选材、制造以及满足规定的操作工况所应承担的责任。
2.4乙方的责任
2.4.1乙方的责任范围包括保证甲方有关文件所规定的设备和设备能够在规定的各种工况下安全工作。
2.4.2乙方应负责所规定的供货范围内所有的设计、成套供货和指导安装调试。
2.4.3乙方的责任包括整套入口空气过滤器需要购置的设备各方面的协调工作，并及时提供甲方要求的图纸资料和数据等。
2.4.4乙方的责任包括保证期和保修期内应尽的责任。
2.4.5性能保证：
在正常运行工况下，流量、过滤精度、噪声等技术指标达不到设计值视为不合格，必须重新设计、选型、安装返工，由此产生的全部费用由乙方负责。
2.4.6 机械保证：设备在交货验收后18个月以内或投入正常运行验收12个月以内，确因乙方的原因造成损坏，乙方应无偿地及时为甲方修复或更换损坏的零部件（不包括正常损坏的易损件）。
2.4.7试验和检验：
设备的检验内容由甲乙方双方协商确定。需要在乙方制造现场目击检验的项目应按购货定单或其他协议的规定，将确定做工厂检验和试验的通知单提前1个月交给甲方。

三、供货范围：
规格型号：ZKG-360型自洁式空气过滤器
设备数量：一套
设备重量：约4.2吨/套
3.1供货范围/套
序号
规 格 名 称
数量/单位
材质
生产厂家
备注
1
ZKG-360型
1套

无锡安活

2
高效滤筒Φ320×1000mm
20只
合成纤维
波束公司进口

3
文氏管
20只
铝合金

4
脉冲电磁阀
5只
铝合金
亚德客公司进口

5
前置过滤器防护丝网
1套
不锈钢丝网

6
净气室
1套
Q235-B

7
设备底座支座
1套
Q235-B

8
维修门
1个
Q235-B

9
自洁反吹气管
1”
Q235-B

10
自洁气源进气管接口
G1”
Q235-B

11
出风管、配对法兰
1件
Q235-B

可编程控制仪元件配置
序号
规 格 名 称
单位/数量
材质
生产厂家
备注
1
主板89C52
1块

德国MODICON公司

2
液晶显示器
1块

日本日晶公司

3
差压变送器
1块

德国MODICON公司

3.2随机备品备件
序号
规格名称
单位/数量
材质
生产厂家
备注
1
高效滤筒Φ320×1000mm
2只
合成纤维
波束公司进口

2
脉冲电磁阀
1只
铝合金
亚德客公司进口

3.3 备件
可编程控制仪整套
四、ZKG自洁式空气过滤器技术参数
4.1 ZKG-360型过滤器技术参数
序号
型号
项目
ZKG-360型
备 注
1
额定流量（ Nm3/min）
170

2
设计流量（m3/min）
～360

3
单只过滤量（m3/×DH3275滤筒数量）
22m3/min×20只

4
过滤粒度（μm/效率%）
≥1μm 99.99%；

5
相对湿度
≥80%，（如雨天 短时间＜100%）

6
工作环境温度
-45℃～+55℃

7
初阻力（Pa）
≤150

8
运行阻力（Pa）
150～650

9
报警阻力（Pa）
1100
可设定
10
终阻力（Pa）
1200
可设定
11
反吹自洁耗气量（m3/min）
0.2

12
反吹自洁气压（Mpa）G
0.45～0.8

13
电压、耗电量W（AC220V）
200

14
安装形式
户外立式 单层结构

15
外形尺寸（长×宽×高mm）
（参照外型基础图）

16
出口管径 （D）
（参照外型基础图）

17
设备重量 （T）
约3.8吨

18
设备出口中心标高（mm）
（参照外型基础图）
根据用户要求制作
19
精度等级
F9

20
电器安全
IP65 工业区室外

21
前置初过滤器面积
18m2

22
抗震烈度设防
7度

23
设备噪声
＜75dBA

24
装置安全真空度
-5Kpa

25
自洁方式
程序/差压/手动

4.2
◆过滤器入口处设置防护网；
4.3
◆净气室设置维修门，便于对内部检修和保养；
◆对设备整体设置防雨装置；
◆该装置的设计应在保持两年的工作周期和经济运行的同时具有最大的
过滤效率。
4.4控制方式
◆液晶屏显示控制电磁阀号、反吹间隔时间、差压阻损报警;
现场设置参数、反吹间隔时间、差压报警、校零；
◆可远传4-20mA,差压输出信号进DCS，中控室可实现启停及报警，但不参与控制。
◆三种自洁方式
程序自洁（150-650Pa、间隔60S）
差压自洁（650-1200Pa、间隔30S）
手动自洁
4.5空气过滤器耗能指标：
◆自洁用压缩空气 0.45～0.8MPa（G）；
◆压缩空气耗量0.2m3/min；
◆电源、电压、控制系统： 220V/50HZ；
◆电耗：200W。

五、设备设计及制造标准
乙方应根据此规格书，满足或超过最新的国家标准的要求对空气过滤器进行设计、制造和验收。
5.1 主要标准如下：
◆固定式钢直梯和斜梯 GB4053.1/4053.2-9
◆固定式防护栏杆 GB4053.3-93
◆自洁式空气过滤器（企标） Q/320211JDS01-2006
◆空气滤筒 JB/T9756—1999
◆钢结构设计 GB50017-2003
◆钢制管法兰 HG20594-97
◆低压电器外壳防护等级 GB/T4942.2-93
◆电器接线端子标志 GB4026-83
5.2 设备检验和试验
◆反吹系统，压缩空气应按1.0Mpa气压试验合格，无泄漏.
◆净气室应密封可靠,焊接可靠安全.装置结构安全真空度-5KPa.
◆配套电器元件、材料等应能适应－45℃—+55℃条件下正常工作.
◆滤筒滤料,脉冲电磁阀,差压变送器,可编程控制仪等主要配套件提供产地证明、材质证明及合格证等资料.
◆乙方就本合同有关设备的制造、组装、试运转以及包装、除锈和涂漆工作，在甲方工厂设备预组装、并进行反吹试验。
5.3 设备监制及验收
◆甲方有权对乙方的设备制造过程进行监制。
◆设备在制造厂装配和调试阶段乙方通知甲方来厂检验。
◆设备出厂前一周乙方通知甲方实施设备出厂前的出厂检验。
◆乙方派技术人员到甲方现场指导安装调试直到满足用户要求。
◆空气滤筒选用进口优质滤料制作，乙方提供产地证明及权威检测机构的测试报告。
5.4 设备防腐
◆设备钢结构件等喷砂除锈处理后底层采用JBH22海轮防腐专用漆,表面采用丙稀酸403天蓝锤纹漆,表面防腐大于5年。过滤器设备具有防雨和部分隔声设施.

六、设备交货期限
◆设备交货时间：交货期为合同生效后30天，用户对设备交货期有特殊要求时由双方协商。

七、运输及安装调试
◆包装和运输
◆包装要求：按不同特性的产品包装牢固、防潮、防水、防锈、防震。
箱内设备用标签做标记，注明设备名称、安装位置号。箱外标注运输标记（合同号、目的地、收件人单位、设备名称、箱号/捆号、毛/净重、尺寸、吊装点）。
◆产品设置铭牌（设备名称、规格型号、出厂编号、能耗等）
◆运输方式：以保证交货期及工期要求，并满足运输条件下的最小拆分，汽运至用户工程工地现场。
◆安装调试
◆货到用户后、派技术人员到用户现场负责指导安装、调试。
八、售后服务体系的保证
◆卖方免费派技术人员到用户现场负责指导安装、调试。
◆免费提供对用户现场操作、维护人员的操作培训。
◆产品质保期
◆产品自现场安装、调试运行合格后一年内为质保期。质保期内乙方免费提供一切服务。
◆在接到用户的服务通知信息后，非重大设备故障的，乙方技术人员保证在当天到达现场进行维修保养和产品主要部件的更换。
◆在接到用户的设备故障通知信息时，乙方派技术人员四十八小时内到达现场服务。
◆产品质保期售后服务
◆质保期后，乙方一如既往地提供一切用户需要的产品服务。乙方只收取一定的成本费。
◆乙方技术人员每一个月电话向产品现场互访其产品运行状况。
◆每一个季度，乙方技术人员到现场对产品维修保养。
◆非重大设备故障。乙方技术人员能保证当天到达现场进行维修保养和产品主要部件的更换。
◆在接到用户的设备故障通知信息时，乙方派技术人员四十八小时内到达现场解决。

九、文件资料
乙方将提供完整的文字资料1套。至少应提供如下的图纸资料和工程文件，但不限于这些：
序号
资料名称
提供时间
1
设备接管、基础图
一周
2
产品使用维护手册，说明书
随机
3
编程控制仪使用说明书
一周
4
设备安装指导书
随机
5
报警、联锁原理图
一周
6
卖方的检验报告和证明
随机
7
产品保修单
随机
8
产品合格证
随机
9
装箱清单
随机
10
随机备品备件清单
随机
