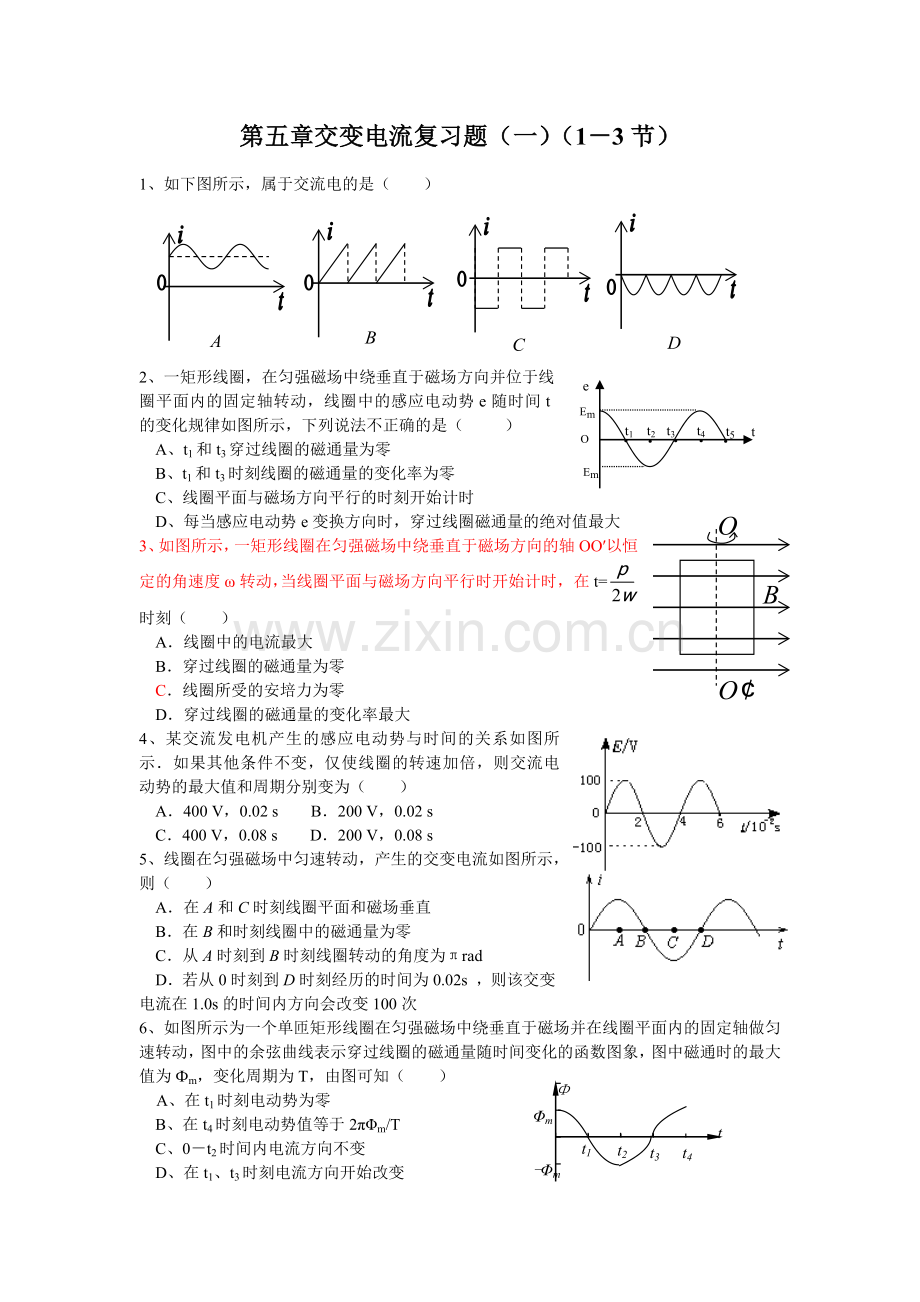

第五章交变电流复习题（一）（1－3节）
1、如下图所示，属于交流电的是（　　）

e
O
Em
Em
·
·
·
·
·
t1
t2
t3
t4
t5
t
2、一矩形线圈，在匀强磁场中绕垂直于磁场方向并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t的变化规律如图所示，下列说法不正确的是（ ）
A、t1和t3穿过线圈的磁通量为零
B、t1和t3时刻线圈的磁通量的变化率为零
C、线圈平面与磁场方向平行的时刻开始计时
D、每当感应电动势e变换方向时，穿过线圈磁通量的绝对值最大
3、如图所示，一矩形线圈在匀强磁场中绕垂直于磁场方向的轴OO′以恒定的角速度ω转动，当线圈平面与磁场方向平行时开始计时，在t=时刻（　　）
A．线圈中的电流最大
B．穿过线圈的磁通量为零
C．线圈所受的安培力为零
D．穿过线圈的磁通量的变化率最大
4、某交流发电机产生的感应电动势与时间的关系如图所示．如果其他条件不变，仅使线圈的转速加倍，则交流电动势的最大值和周期分别变为（　　）
A．400 V，0.02 s 　B．200 V，0.02 s
C．400 V，0.08 s　　D．200 V，0.08 s
5、线圈在匀强磁场中匀速转动，产生的交变电流如图所示，则（ ）
A．在A和C时刻线圈平面和磁场垂直
B．在B和时刻线圈中的磁通量为零
C．从A时刻到B时刻线圈转动的角度为πrad
D．若从0时刻到D时刻经历的时间为0.02s ，则该交变电流在1.0s的时间内方向会改变100次
t
Φ
Φm
-Φm
t1
t2
t3
t4
6、如图所示为一个单匝矩形线圈在匀强磁场中绕垂直于磁场并在线圈平面内的固定轴做匀速转动，图中的余弦曲线表示穿过线圈的磁通量随时间变化的函数图象，图中磁通时的最大值为Фm，变化周期为T，由图可知（ ）
A、在t1时刻电动势为零　　　　　
B、在t4时刻电动势值等于2πΦm/T
C、0－t2时间内电流方向不变
D、在t1、t3时刻电流方向开始改变
7、关于交流电的下列几种说法正确的是（ 　）
　A．在一个周期内正弦（余弦）交流电电流方向改变1次
　B．如果某交流有效值为5A，那么该交流电最大值为10A
　C．用交流电流表或交流电压表测定交流电电流或交流电电压时指针在来回摆动
　D．交流电用电器设备上标出的电流值或电压值都是有效值
8、一个电热器接在10V的直流电压上，消耗的电功率为P，当把它接到一交流电压上时，消耗的电功率为。则该交流电压的最大值为（ ）
A. 5V B. 7.1V C. 10V D. 12V
9、如图为一交变电流的电流随时间变化而变化的图像，此交流电的有效值为（　　）
A、7A 　B、7A　C、5A 　D、5A
10、如图甲、乙所示是电子技术中的常用电路，a,b是各部分电路的输入端，其中输入的交流高频成分用“～～”表示，交流低频成分用“～”表示，直流成分用“一”表示．（　　 ）
A．图甲中电阻R得到的是交流成分
B．图甲中电阻R得到的是直流成分
C．图乙中电阻R得到的是低频成分
D．图乙中电阻R得到的是高频成分
V
A
B
C
D
11、如图所示，边长为L的正方形闭合线框ABCD，在磁感应强度为B的匀强磁场中，以CD边为轴，以角速度ω匀速转动，转轴与磁场垂直，线框的总电阻为R，导线的电阻不计，下列说法中正确的是（　　）
　A、电压表的示数为BL2ω/R
　B、电压表的示数为BL2ω/8R
　C、线框转一周产生的热量为πB2L4ω/R
D、线框转一周产生的热量为2πB2L4ω/R
12、电感和电容对交流电的阻碍作用的大小不但跟电感、电容本身有关，还跟交流电的频率有关，下列说法正确的是（ ）
A．电感是通直流、阻交流，通高频、阻低频
B．电容是通直流、阻交流，通高频、阻低频
C．电感是通直流、阻交流，通低频、阻高频
D．电容是通交流、隔直流，通低频、阻高频
13、在收音机线路中，经天线接收下来的电信号既有高频成份，又有低频成份，经放大后送到下一级，需要把低频成份和高频成份分开，只让低频成份输送到再下一级，我们可以采用如图所示电路，其中a、b应选择的元件是（　　）
A、a是电容较大的电容器，b是低频扼流圈
B、a是电容较大的电容器，b是高频扼流圈
C、a是电容较小的电容器，b是低频扼流圈
D、a是电容较小的电容器，b是高频扼流圈
14、如图所示，把电阻、电感线圈、电容器并联接到某一交流电源上，三个电流表的示数相同。若保持电源电压不变，而将频率加大，则三个电流表的示数I1、I2、I3的大小关系是（　　）

A. I1=I2=I3
B. I3＞I1＞I2
C. I1＞I2＞I3
D. I2＞I1＞I3
15、交变电流电源的电压是6V（内阻不计），它跟电阻 R1 、R2 及电容器C，电压表一起连接组成。电路如图所示。图中电压表的读数为U1，为了保证电容器 C 不被击穿，电容器的耐压值为U2 ，则（　）
A.U1＝　
B.U2 ＝6V
C.U1 ＝6V　　　　　　　　　　　　　　　　
D.U2 ＞
16、某交变电压随时间的变化规律如图所示，则此交变电流的频率为_______Hz。若将此电压加在10 μF的电容器上，则电容器的耐压值不应小于_______V；若将该电压加在一阻值为1 kΩ的电阻器上，该电阻器正好正常工作，为了避免意外事故的发生，该电路中保险丝的额定电流不能低于_______A。

17、如图所示，把带铁芯的线圈L（电阻很小）与白炽灯串联起来，先把它们接到直流电源上，再把它们接到交流电源上。取直流电源的电压与交流电压的有效值相等。观察两种情况下灯泡的亮度情况如何？　　　　　　　　　　　　　　　　　　　　　　　　　　　　。这个实验说明了　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
L
L
~
u

18、如图所示，把白炽灯和电容器串联起来，先把它们接到直流电源上，再把它们接到交流电源上。观察灯泡的发光情况：当接到直流电源上时，灯泡　　　　　　　　　，当接到交流电源上时，灯泡　　　　　　　　　　。这个实验说明了　　　　　　　　　　　　　　　。
C
C
~
u

19、如图（甲）所示，一固定的矩形导体线圈水平放置，线圈的两端接一只小灯泡，在线圈所在空间内存在着与线圈平面垂直的均匀分布的磁场．已知线圈的匝数n=100匝，电阻r=1．0Ω，所围成矩形的面积S=0．040m2，小灯泡的电阻R=9．0Ω，磁场的磁感应强度随按如图（乙）所示的规律变化，线圈中产生的感应电动势瞬时值的表达式为，其中Bm为磁感应强度的最大值，T为磁场变化的周期．不计灯丝电阻随温度的变化，求：
（1）线圈中产生感应电动势的最大值．
（2）小灯泡消耗的电功率．
（3）在磁感强度变化的0~的时间内，通过小灯泡的电荷量．

20、如图所示，交流发电机的矩形线圈abcd中，ab=cd=50cm，bc=ad=30cm，匝数n=100，线圈电阻r=0.2Ω，外电阻R=4.8Ω。线圈在磁感强度B=0.05T的匀强磁场中绕垂直于磁场的转轴OOˊ匀速转动，角速度ω＝100πrad/s。求：（1）产生感应电动势的最大值；（2）若从图示位置开始计时，写出感应电流随时间变化的函数表达式；（3）交流电压表和交流电流表的示数；（4）此发电机的输出功率。
