第07章帕萨特轿车电路图3.doc

图7-2-36 驾驶员侧车门控制单元、电动摇窗机开关、车内中央闭锁开关（1-14）电路图
E39-后电动摇窗机锁止开关
E40-左前电动摇窗机开关
E53-左前电动摇窗机开关（驾驶员控制）
E55-右后电动摇窗机开关（驾驶员控制）
E81-右前电动摇窗机开关（驾驶员控制）
E150-车内中央闭锁开关（驾驶员控制）
J386-驾驶员侧车门控制单元
L53-摇窗机开关指示灯泡
S37-电动摇窗机保险丝，在8位置继电器架上
T10L-10针插头，黑色，在左A柱处（2号位）
T16b-16针插头
T29a-29针插头
V147-驾驶员侧电动摇窗机电机
-连接线（30a线），在后线束内
-螺栓连接点（30A号火线），在继电器板上

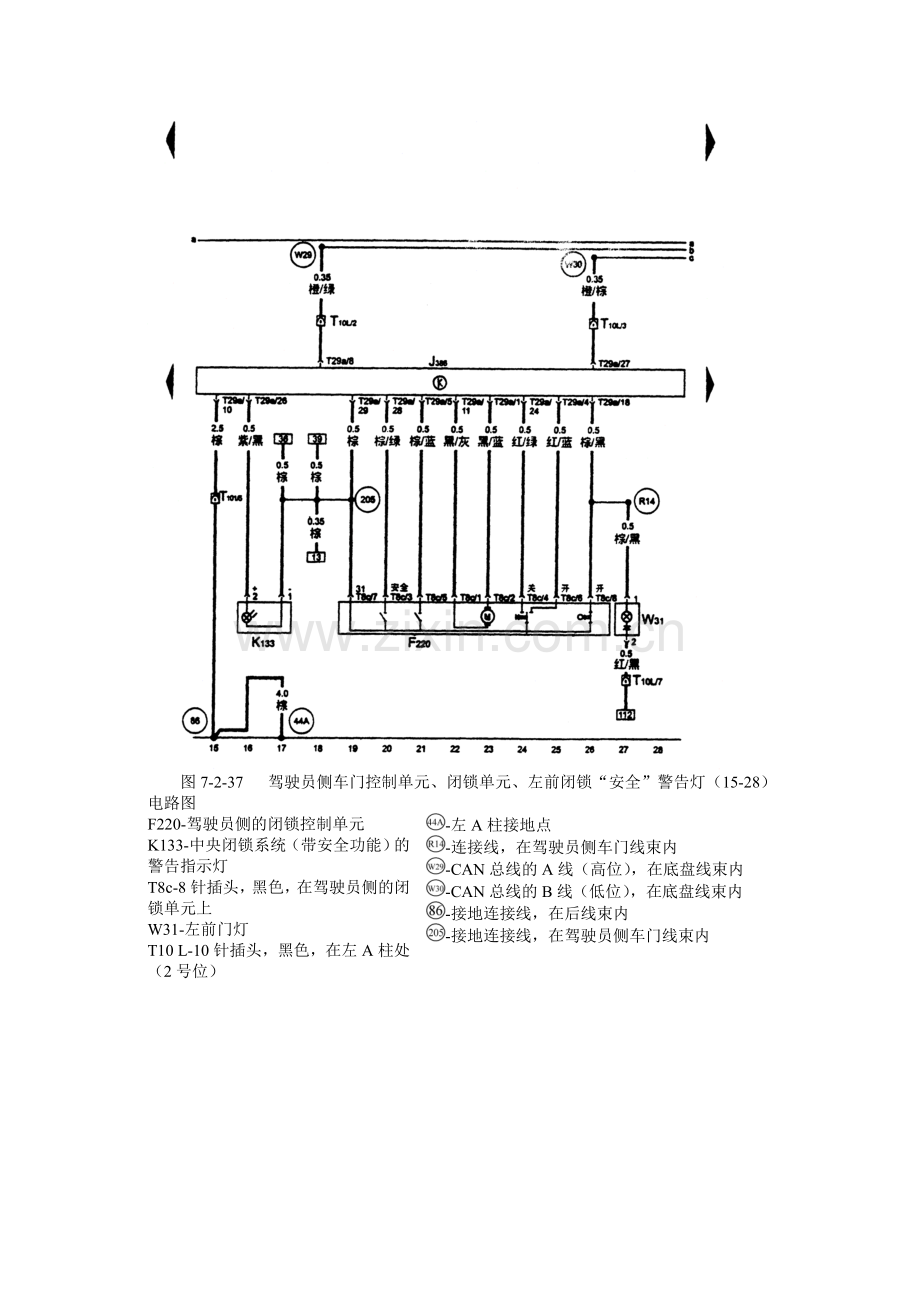

图7-2-37 驾驶员侧车门控制单元、闭锁单元、左前闭锁“安全”警告灯（15-28）电路图
F220-驾驶员侧的闭锁控制单元
K133-中央闭锁系统（带安全功能）的警告指示灯
T8c-8针插头，黑色，在驾驶员侧的闭锁单元上
W31-左前门灯
T10 L-10针插头，黑色，在左A柱处（2号位）
-左A柱接地点
-连接线，在驾驶员侧车门线束内
-CAN总线的A线（高位），在底盘线束内
-CAN总线的B线（低位），在底盘线束内
-接地连接线，在后线束内
-接地连接线，在驾驶员侧车门线束内

图7-2-38 驾驶员侧车门控制单元、后视镜调节开关及驾驶员侧后视镜的加热器（29-42）电路图
E43-后视镜调节开关
E48-后视镜调节转换开关
L78-后视镜调节开关照明灯
E10e-10针插头，在后视镜调节开关上
E10L-10针插头，黑色，在左A柱处（2号位）
T12-12针插头
V17-驾驶员侧后视镜调节电机
V121-驾驶员侧后视镜复位电机
V149-驾驶员侧后视镜调节电机
Z4-驾驶员侧后侧镜加热器
-连接线，在驾驶员侧车门线束内
-连接线，（30a），在后线束内

图7-2-39 左后车门控制单元、闭锁单元及左右电动摇窗机（43-56）电路图
E52-左后电动摇窗机开关
F222-左后闭锁控制单元（图中开关处于车门打开的位置）
J388-左后车门控制单元
L53-摇窗机开关指示灯泡
T5e-5针插头
T6e-6针插头
T8t-8针插头，黑色，在左B处
T18a-18针插头
V26-左后电动摇窗机电机
W33-左后门灯
-左B柱接地点
-连接线，在左后车门线束内

图7-2-40 右前车门控制单元、闭锁单元及右前门灯（57-70）电路图
F221-右前闭锁控制单元
J387-右前车门控制单元
S14-14号保险丝，10A，在保险丝架上
S38-38号保险丝，15A，在保险丝架上
T8d-8针插头，蓝色，在右前闭锁单元上
T10f-10针插头，蓝色，在左A柱处（6号位）
T10w-10针插头，黑色，在右A柱处（3号位）
T29b-29针插头
W32-右前门灯
-右A柱接地点
–螺栓连接点（30c号火线），在继电器板上
-连接线，在仪表板线束内
-连接线，在右前车门线束内
-接地连接线，在右前线束内

图7-2-41 右前车门控制单元、右前电动摇窗机开关及右前后视镜加热器（71-84）电路图
E107-电动摇窗机开关（在右前车门上）
E53-摇窗机开关指示灯泡
T5f-5针插头，在电动摇窗机开关上
T10w-10针插头，黑色，在右A柱处（3号位）
T12a-12针插头，黑色
V25-右前后视镜调节电机
V122-右前后视镜复位电机
V148-右前电动摇窗机电机
V150-右前后视镜调节电机
Z5-右前后视镜加热器
-连接线，在右前车门线束内

图7-2-42 右后车门控制单元、闭锁单元、右后电动摇窗机及右后门灯（85-98）电路图
E54-右后电动摇窗机开关
F223-右后闭锁控制单元
J389-右后车门控制单元
L53-摇窗机开关指示灯泡
T5g-5针插头，在右后电动摇窗机开关上
T6f-6针插头，在右后闭锁控制单元上
T8u-8针插头，黑色，在右B柱处
T18b –18针插头，在右后车门闭锁单元上
V27-右后电动摇窗机电机
W34-右后门灯
-右B柱接地点
-连接线，在右车门后线束内
-连接线（a线），在后线束内
-连接线（30a号火线），在后线束内

图7-2-43 前车内顶灯、阅读灯及遮阳板和化妆镜照明灯（99-112）电路图
F147-驾驶员侧化妆镜照明灯接触开关
F148-右前化妆镜照明灯接触开关
T10o –10针插头，淡绿色，在左A柱处（3号位）
W-车内顶灯
W11-左后阅读灯
W12-右后阅读灯
W14-右前化妆镜照明灯
W20-驾驶员侧化妆镜照明灯
-连接线，在车内灯/车门接触开关线束内
-连接线，在车内灯线束内
–连接线（30a），在底盘线束内
-左A柱接地点
-接地连接线，在车内灯线束内

图7-2-44 舒适电子中央控制单元、行李箱照明灯（113-126）电路图
E5-行李箱照明灯开关
J285-组合仪表控制单元
J393-舒适电子中央控制单元
T10f-10针插头，蓝色，在左A柱处（6号位）
T23-23针插头，在舒适电子中央控制单元上
W3-行李箱照明灯
-至转速信号线，在仪表板线束内
-左B柱处接地点
-连接点（行李箱照极），在后线束内
-（CAN1）-CAN总线的A线，在底盘线束内
-（CAN2）-CAN总线的B线，在底盘线束内
-连接线（30a），在底盘线束内
-舒适系统接地点，左侧搁脚空间接地点
-接地连接点，在左后线束内（分出）
-接地接点，在左后线束内（分出）

图7-2-45 舒适电子中央控制单元、行李箱盖闭锁装置（127-140）电路图
F15-后风窗加热开关
F218-行李箱盖中央闭锁开关
T6c-6针插头，在左A柱处（11号位）
T10f-10针插头，蓝色，在左A柱处（6号位）
T10L-10针插头，黑色，在左A柱处（2号位）
T10o-10针插头，淡绿色，在左A柱处（3号位）
T23-23针插头，在舒适电子中央控制单元上
V53-用于中央闭锁的行李箱盖电机
Z1-后风窗加热器
D-点火开关
S6-保险丝6，5A
-正板连接线，在仪表板线束内
-风窗加热连接线，在仪表板线束内
-接地连接点，在左后线束内（由分出）

图7-2-46 舒适电子中央控制单元、加油盖遥控开启开关（141-154）电路图
D-点火开关
L104-摇控闭锁开启开关的照明灯
R-收放机
T8-8针插头，在收放机上
T1a-单针插头（安全气囊信号），棕色，左右A柱处的A位
T10f-10针插头，蓝色，在左A柱处（6号位）
T10o-10针插头，淡绿色，在左A柱处（3号位）
V155-油箱盖开启电机
E204-油箱盖开启开关
T4-4针插头，黄色
-连接线，在仪表板线束内
-至K线
-连接点，在底盘线束内
-右B柱处接地点
-连接线（58d），在地板线束内
-接地连接点，在左后线束内（由分出）
-在右后线束内（由分出）

图7-2-47 新鲜空气鼓风机、空调开关、环境温度开关、空气循环控制阀（1-15）电路图
E9-新鲜空气鼓风机开关
E35-空调开关
E184-新鲜空气和循环空气开关
F38-环境温度开关（小于等于5℃）
K84-空调警告灯
K114-新鲜空气和循环空气开关警告灯
L16-新鲜空气控制照明灯
N24-带保险丝的新鲜空气鼓风机串联电阻
S225-保险丝，在保险丝架上
S236-保险丝，在保险丝架上
T4a-4针插头，在串联电阻上
T8a-8针插头，在新鲜空气和循环空气开关上
T9a-9针插座，在中央电器板上，红色，接393继电器
T6g-6针插头，在新鲜空气鼓风机开关上
V2-新鲜空气鼓风机
V154-新鲜/循环空气板定位电机
-连接点（58d），在仪表板线束内
-连接点（75a），在仪表板线束内
-连接点（X），在仪表板线束内
-接地连接点，在仪表板线束内（由分出）
-螺钉连接点，（75x火线），在继电器板上

图7-2-48 空调控制单元、空调电磁离合器和环境温度传感器（16-29）电路图
G17-环境温度传感器
J220-发动机控制单元
J285-组合仪表的控制单元
J314-空调切断控制单元，在13位置继电器架上的4号位（398继电器）
N25-空调电磁离合器
T2a-2针插头
T10k –10针插头，灰色，在左A柱处（14号位）
T（16+3）-19针插头，在发动机室的控制单元防护罩内（3号位）
T80-80针插头，在发动机控制单元上
T32b-32针插头，绿色，在仪表板线束内
-连接点（75x火线），在仪表板线束内
-连接点（环境温度表），在仪表板线束内
-连接点（过热灯开关），在仪表板线束内
-接地连接点，在仪表板线束内（由分出）

图7-2-49 锁止二极管、风扇继电器（30-43）电路图
E15-后风窗加热开关
J26-散热风扇继电器，在13位置继电器板上1号位上（373继电器）
J28-过热/空调锁止二极管
J220-发动机控制单元
S14-14号保险丝，10A，在保险丝架上
T6-6针插座，黑色，在右B柱边上（不挂在上面）
T6h-6针插头，黑色，在后风窗加热开关上
T10d-10针插头，棕色，在发动机室防护罩内的左侧（2号位）
T10k-10针插头，灰色，在左A柱处（14号位）
T（16+3）-19针插头，橙/红色，在发动机室防护罩内（3号位）
T80-80针插头，在发动机控制单元上
T9b-9针插座，在中央电器板上，棕色（空位）
-正极连接线（30），在仪表板线束内
-连接点（转速信号），在仪表板线束内
-连接点（转速信号）2，在仪表板线束内
-螺栓连接点（30c号火线），在继电器板上
-接地点，在继电器板附近（左A柱）
-接地连接点，在仪表板线束内（由分出）
-接地连接点，在仪表板线束内（由分出）

图7-2-50 空调压力开关、风扇热敏开关、风扇继电器和风扇（44-57）电路图
F18-散热风扇热敏开关
F129-空调压力开关
J279-散热风扇1档速度继电器（红色）在附加继电器架上（214继电器）
J280-散热风扇2档速度继电器（棕色）在附加继电器架上（370继电器）
N39-散热风扇的串联电阻
S42-保险丝，40A，黄色，在附加继电器架上
S51-保险丝，5A，红色，在附加继电器架上
T2b-2针插头，在发动机室的左前侧
T4-4针插头，在发动机室的左前侧
T10k-10针插头，灰色在左A柱处（14号位）
V7-散热风扇
-接地点，在继电器板边上（在A柱）
-接地连接点，在空调压缩机线束内
螺栓连接点2（30B号火线），在继电器板上
-螺栓连接点（75x火线），在继电器板上

图7-2-51 收放机（1-14）电路图
D-点火开关
J285-组合仪表的控制单元
R-收放机
R11-天线
R24-天线放大器
S237-保险丝，20A，在保险丝架上
T1-单针插头
T8-8针插头，黑色，在收放机上
T32a-32针插头，蓝色，在组合仪表上
T32b-32针插头，绿色，在组合仪表上
-连接线（86s），在仪表板线束内
-连接线（30s），在仪表板线束内
-连接点（转速信号），在组合仪表线束内
-接地连接点，在仪表板下的中央左侧
-螺栓连接点2（30B号火线），在继电器板上

图7-2-52 收放机、前扬声器（15-28）电路图
R-收放机
R21-左前扬声器，在左前车门上
R23-右前扬声器，在右前车门上
T4-4针插头，黑色，在右A柱处
T4a -4针插头，黑色，在右A柱处
T4b-4针插头，黑色，在右A柱处
T4c-4针插头，黑色，在右A柱处
T8-8针插头，黑色，在收放机上（电源）
T8a-8针插头，棕色，在收放机上（输出）
T8c-8针插头，黑色，在左A柱处（4号位）
T8d-8针插头，黑色，左右A柱处（7号位）
-连接线（58d），在仪表板线束内
-连接线（K诊断线），在仪表板线束内

图7-2-53 收放机、后扬声器（29-42）电路图
R-收放机
R15-左后扬声器，在左后车门上
R17-右后扬声器，在右后车门上
T4-4针插头，黑色，在右A柱处
T4b-4针插头，黑色，在左A柱处
T6f-6针插头，红色，在左B柱处
T6d-6针插头，红色，在右B柱处
T8a-8针插头，棕色，在收放机上（输出）
T8c-8针插头，黑色，在左A柱处（4号位）
T8d-8针插头，黑色，左右A柱处（7号位）

附录
1、发动机室控制单元防护罩内的布置
1
T10b黑色
2
T10d棕色
3
T（16t3）橙/红色
4
T10e橙色
5
（空位）
6
（空位）
2、中央电器板
（1）正面
1
373(T9a)
红色
2
空(T9b)
棕色
3

4
398(T9c)
绿色
5

6

7
8
9
10
11
12
13
1
53
喇叭继电器
2
370
X触点继电器
3
(空位)
4
372
燃油泵继电器
5 6
377
雨刮间隙继电器
75X
(503)
30C
(500)
30B
(501)
30A
(502)
87F
(504)
（2）反面

S3
红色
S2
棕色
S1
黑色

0
0
0
0
0
3、附加继电器板

370
(J280)

214
(J279)

S53B
30A
红色
S42
40A
红色
S51
5A
棕色
S31
30A
绿色
S53A
30A
红色

4、左A柱
2

T10L黑色

3

T10o淡绿色
4

T8(4)c黑色
5
6

T10f蓝色
7
A
T1
棕色
8

T10a棕色
9

T10t红色
10

T10s杨红色
B
T2a
黄色
11

T6c蓝色
12
13
14

T10k灰色
15

T10n橙色
16
17

T10c紫色
5、左B柱
T6f红色
T8t黑色
6、右A柱
2

3

T10w黑色
4

5

T10p黄色
6

7

T8d黑色
A
T1a
棕色
8

T6d粉红色
9

T6k红色
10

B
11

T10g灰色
12

T10h棕色
13
14

T4
黄/紫色
15

16
17

7、右B柱
T6d
红色
T8u
黑色
8、保险丝架

S2-10A S4-5A S5-10A S6-5A S7-10A S12-10A S13-10A S14-10A S15-10A S18-10A S19-10 S20-15A S21-15A S22-5A S23-5A S24-25A S25-30A S26-30A S28-20A S29-20A S31-15A S32-20A S33-15A S34-15A S36-15A S37-20A S38-15A S39-15A S40-25A
