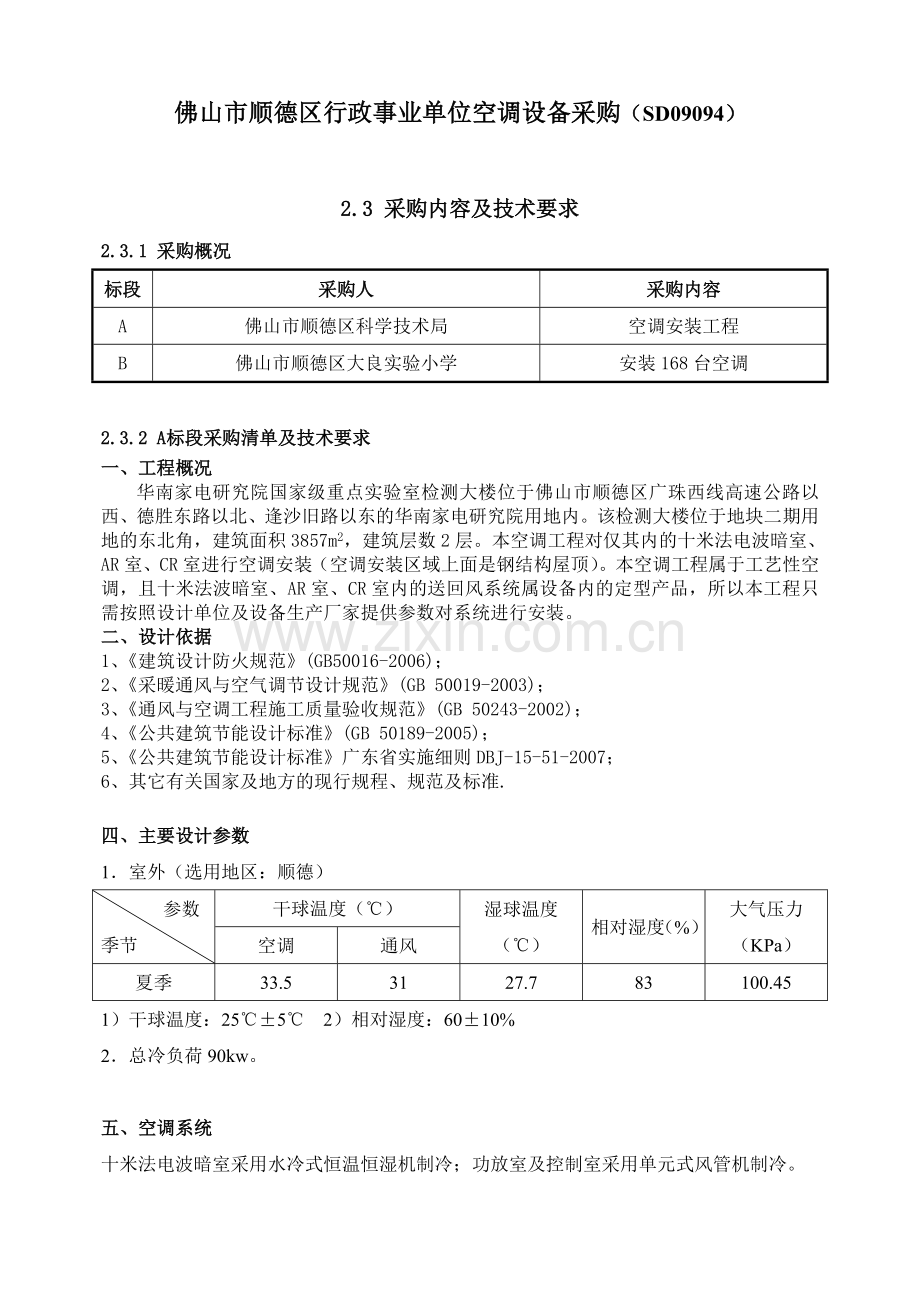

佛山市顺德区行政事业单位空调设备采购（SD09094）

2.3 采购内容及技术要求
2.3.1 采购概况
标段
采购人
采购内容
A
佛山市顺德区科学技术局
空调安装工程
B
佛山市顺德区大良实验小学
安装168台空调

2.3.2 A标段采购清单及技术要求
一、工程概况
华南家电研究院国家级重点实验室检测大楼位于佛山市顺德区广珠西线高速公路以西、德胜东路以北、逢沙旧路以东的华南家电研究院用地内。该检测大楼位于地块二期用地的东北角，建筑面积3857m2，建筑层数2层。本空调工程对仅其内的十米法电波暗室、AR室、CR室进行空调安装（空调安装区域上面是钢结构屋顶）。本空调工程属于工艺性空调，且十米法波暗室、AR室、CR室内的送回风系统属设备内的定型产品，所以本工程只需按照设计单位及设备生产厂家提供参数对系统进行安装。
二、设计依据
1、《建筑设计防火规范》(GB50016-2006)；
2、《采暖通风与空气调节设计规范》(GB 50019-2003)；
3、《通风与空调工程施工质量验收规范》(GB 50243-2002)；
4、《公共建筑节能设计标准》(GB 50189-2005)；
5、《公共建筑节能设计标准》广东省实施细则DBJ-15-51-2007；
6、其它有关国家及地方的现行规程、规范及标准.

四、主要设计参数
1．室外（选用地区：顺德）
参数
季节
干球温度（℃）
湿球温度（℃）
相对湿度（%）
大气压力（KPa）
空调
通风
夏季
33.5
31
27.7
83
100.45
1）干球温度：25℃±5℃ 2）相对湿度：60±10%
2．总冷负荷90kw。

五、空调系统
十米法电波暗室采用水冷式恒温恒湿机制冷；功放室及控制室采用单元式风管机制冷。

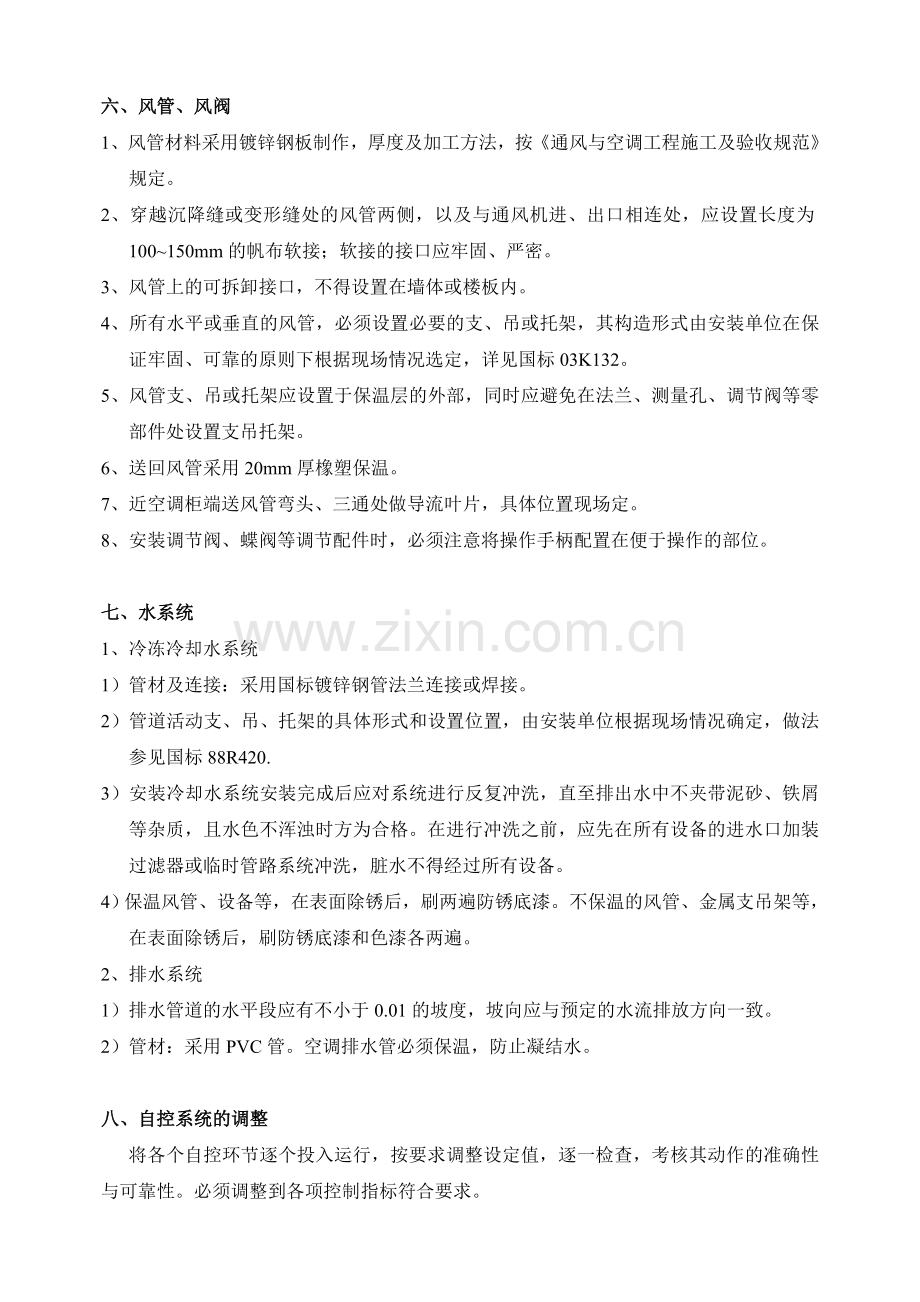

六、风管、风阀
1、风管材料采用镀锌钢板制作，厚度及加工方法，按《通风与空调工程施工及验收规范》规定。
2、穿越沉降缝或变形缝处的风管两侧，以及与通风机进、出口相连处，应设置长度为100~150mm的帆布软接；软接的接口应牢固、严密。
3、风管上的可拆卸接口，不得设置在墙体或楼板内。
4、所有水平或垂直的风管，必须设置必要的支、吊或托架，其构造形式由安装单位在保证牢固、可靠的原则下根据现场情况选定，详见国标03K132。
5、风管支、吊或托架应设置于保温层的外部，同时应避免在法兰、测量孔、调节阀等零部件处设置支吊托架。
6、送回风管采用20mm厚橡塑保温。
7、近空调柜端送风管弯头、三通处做导流叶片，具体位置现场定。
8、安装调节阀、蝶阀等调节配件时，必须注意将操作手柄配置在便于操作的部位。

七、水系统
1、冷冻冷却水系统
1）管材及连接：采用国标镀锌钢管法兰连接或焊接。
2）管道活动支、吊、托架的具体形式和设置位置，由安装单位根据现场情况确定，做法参见国标88R420.
3）安装冷却水系统安装完成后应对系统进行反复冲洗，直至排出水中不夹带泥砂、铁屑等杂质，且水色不浑浊时方为合格。在进行冲洗之前，应先在所有设备的进水口加装过滤器或临时管路系统冲洗，脏水不得经过所有设备。
4）保温风管、设备等，在表面除锈后，刷两遍防锈底漆。不保温的风管、金属支吊架等，在表面除锈后，刷防锈底漆和色漆各两遍。
2、排水系统
1）排水管道的水平段应有不小于0.01的坡度，坡向应与预定的水流排放方向一致。
2）管材：采用PVC管。空调排水管必须保温，防止凝结水。

八、自控系统的调整
将各个自控环节逐个投入运行，按要求调整设定值，逐一检查，考核其动作的准确性与可靠性。必须调整到各项控制指标符合要求。

九、其他注意事项
1、空调送、回风管与电波暗室以及AR、CR室连接时应加装绝缘衬垫、帆布软接及调节阀门。
2、空调机组与电波暗室、AR、CR室没有导电连接，机组控制器等均放在以上设备体外；
3、电波暗室、AR、CR室上没有与空调机连接的多余接口应封堵并应采取保温措施，以防结露。
4、设备基础需在设备落实后核实其尺寸才可浇灌混凝土基础。
5、风管及接口定位有待暗室等构体到位后核实；空调设备及风管均采取吊装的方式，并禁止利用CR、AR室及暗室支撑。
6、应对主机房采取必要的密封措施。
7、未尽事宜,请按《通风与空调工程施工质量验收规范》(GB50243-2002)的有关规定执行。

十、设备清单
序号
设备名称
详细技术要求
数量
1
水冷式恒温恒湿机
制冷量Q=88.4kw，风量V=14000m3/h,风压P=350Pa，额定功率N=30.35kw。温度控制范围18℃－28℃±0.8℃，湿度控制范围50％－70％±5％。
1台
2
天花板内藏式风冷管道机A
3匹（冷暖），制冷量Q=7.15kw，风量V=1000m3/h,风压P=30Pa，额定功率N=2.7kw，COP=2.7。
1台
3
天花板内藏式风冷管道机B
5匹（冷暖），制冷量Q=12kw，风量V=1800m3/h,风压P=30Pa，额定功率N=4.4kw，COP=2.7。
1台
4
逆流式圆形冷却水塔
处理水量:25T/h，N=0.75kw
1台
5
冷却水泵
Q=22.3m3/h,H=10m,N=1.1Kw
2台
6
空调直铜管A
φ19.1×1.2
25米
7
空调直铜管B
φ15.9×1.2
25米
8
空调直铜管C
φ12.7×0.75
15米
9
空调直铜管D
φ9.53×0.75
15米
10
橡塑保温管套A
φ19.1×13mm
25米
11
橡塑保温管套B
φ15.9×13mm
25米
12
橡塑保温管套C
φ12.7×13mm
16米
13
橡塑保温管套D
φ9.53×13mm
16米
14
室内外机连接电线

41米
15
镀锌钢板风管制安A
δ=0.6mm
130平方米
16
镀锌钢板风管制安B
δ=0.75mm
140平方米
17
镀锌钢板风管制安C
δ=1.0mm
120平方米
18
橡塑保温板
δ=20mm
390平方米
19
帆布软接

20平方米
20
保温专用胶水、胶带等

390平方米
21
门铰式单层回风百叶带滤网
400×400
2个
22
方形散流器（带人字闸）
400×400
2个
23
铝合金双层可调百叶送风口
400×400
6个
24
单层百叶回风口
400×400
12个
25
新风进风口
1000×630
1个
26
对开式手动调节阀
630×630
2个
27
对开式手动调节阀A
1000×630
3个
28
对开式手动调节阀B
500×250
6个
29
70℃防火调节阀(常开)
1000×630
2个
30
冷却水镀锌钢管
DN65
25米
31
冷却水泄水管
DN25
5米
32
UPVC冷凝水管
φ15
41米
33
冷凝水管橡塑保温管套
φ15×13mm
41米
34
橡胶软接
DN65
6个
35
蝶阀
DN65
8个
36
铜闸阀
DN50
1个
37
Y型过滤器
DN65
2个
38
水流开关
DN65
1个
39
水管止回阀
DN65
2个
40
钢制法兰片
DN65
36片
41
压力表

6个
42
温度计

2个
43
排污阀A
DN25
1个
44
排污阀B
DN50
1个
45
管道及设备支吊架

1项
46
管道支架除锈刷漆

1项
47
空调系统控制箱

1套
48
电力电缆A
ZRVV-3*25+2*16
20米
49
电力电缆B
ZRVV-4*4
30米
50
镀锌线管
SC40
20米
51
镀锌线管
SC20
30米
52
进水管
DN15
6米
53
水泵、水冷柜机及冷却塔安装
（含混凝土冷却塔基础）
1项
54
安装辅材
其他必要安装辅材，以确保整个项目的实施。
1项
注：本标段附《安装施工蓝图》、《检测大楼屋顶结构图和风管、管道等吊装示意图》图纸各一份。

2.3.3 B标段采购清单及技术要求
序号
设备名称
详细技术要求
数量
1
1.5匹单冷分体机
额定制冷量≥3550W；额定制冷功率≤1300W；电源规格：220V；最大输入功率：1850W；最大输入电流：9.8A；能效比/能效等级：2.79/5；运行噪音：室内≤38dB（A），室外≤50dB（A）；循环风量≥不小于620 m3/h；控制方式：遥控；含≥3原厂配管；室外机配不锈钢挂架。参考品牌：美的、格力、松下。
168台
2
安装辅材
其他必要的安装辅材，以确保整个项目的实施。
1项

2.3.4 实施要求
1、投标人应根据图纸、或在投标前认真踏勘现场，充分了解实际所需材料零件数量及工程量，安装所需要的线材、管道等相关辅材由中标人提供，以确保整个项目的顺利完成，采购人不另行支付任何费用。
2、投标人所投设备的所有配置必须为原厂原装配置。中标人所投设备如在实际供货时缺货，必须按原价提供同品牌、相同或更高配置的设备，否则将被视为违约。
3、投标人应按所报产品的实际情况对应本项目技术指标要求逐一作出明确的应答，如有差异必须详细说明之间差异。
4、中标人必须对本次采购的空调设备进行安装（包括采用水磨钻进行墙体开孔、玻璃开孔、高空作业等）。在安装过程中，如需对墙体和地面等作局部破损，必须在施工前取得采购人的书面同意，并负责恢复原状，采购人不另行支付任何费用。
5、中标人应负责在项目验收时将设备的全部有关产品说明书、原厂家安装手册等文档汇集成册交付设备使用单位。
2.4 商务条款
1、完工期：在合同签订生效后30天内安装调试完毕、交付使用并验收合格。
2、付款方式：
1）合同签订生效后的15个工作日内支付合同总额的30％；
2）设备交付使用、项目整体验收合格后的15个工作日内支付合同总额的65％；
3）无违反合同约定的，余款（即合同总额的5％）在项目验收满一年后的30个工作日内付清。
3、售后服务要求：
1）免费保修期：不少于3年，均在项目验收合格后开始计算（如设备厂家免费保修期条款优于招标要求的，则以厂家免费保修期为准）。
2）响应时间要求（免费保修期内）：电话即时响应，如电话响应无法解决的，4小时内到达现场。
3）修复时间要求（免费保修期内）：24小时内修复，如在24小时内无法解决，则须提供冗余服务或采取应急措施，确保设备在24小时内恢复正常运行。
4）培训要求：
① 投标人必须提供优质的培训服务。
② 培训地点：在使用单位内。
③ 中标单位必须委派熟悉设备的人员到使用单位进行技术指导和培训，确保用户能够对产品有足够的了解和熟悉，能够独立进行日常运行、管理和维护。

以上商务条款为基本要求，投标人参加投标，则视为接受上述要求。投标人可在此基础上作出优惠承诺，以提高其投标的竞争力。
