成都大环宇最新一代塑料无网过滤器成功面世

塑料再生造粒加工过程中，熔融、过滤、挤出切粒是三大基本过程，其中过滤环节起到至关重要的作用，因为它除了跟再生颗粒的干净程度、用途、和价值有密切关系之外，还涉及到造粒过程中工人的劳动强度、安全系数、以及对滤网的和原料的消耗，因此机头作为塑料造粒系统中不可或缺的组成部分，它的效率与生产者的利益息息相关。对整个生产线的加工效率产能都起到至关重要的作用。
长期以来，无论生产厂还是使用者都极为重视造粒机过滤器的研究，从传统的手动换网到电动换网器，从电动单工位换网器到双工位换网器、再到液压驱动的双工位换网器，和自动反冲洗除渣换网器，这些换网器的研究和设计都把重心放在两个方面：一是尽可能提高单位过滤面积以延长滤网堵塞和更换滤网的时间；二是尽可能降低换网劳动强度或解决换网过程中对生产造成中断的影响，从而开发出电动、液压、气动等作为换网驱动力的过滤模头，以及平行双电动换网器、双工位液压换网器等不停机换网器。这些换网器都有一个共同特点，那就是在造粒挤出过滤过程中，都需要一个过滤介质或耗材——那就是过滤网 ，只要有了过滤网，就不可避免会造成滤网的消耗和滤网更换过程中所携带的原料消耗，为了节约滤网耗材，一部分用户通过燃烧的方式对滤网加以二次回收利用，又不可避免的带来对环境的二次污染。
在上诉诸多难点问题启发下，业界开始把研究重心放在过滤方式和过滤介质方面， 成都大环宇科技开发有限公司集20年塑料回收再生设备制造经验，通过对现有在产的十几种自动换网器的不断改进完善，并通对国内外各种先进的反冲洗式免换网模头的引进、消化和提升，结合国外先进加工技术和高性能材料，反复实践不断完善，一种无需安装过滤网的塑料造粒机过滤器应运而生，该换网器被称作无网模头、无滤网过滤器、或自动除杂模头、不停机自动吐杂质模头等，其主要特点为：具有自动排杂、无需滤网、环保节电、提高产量、加强塑化、无损耗、操控简单、提高企业竞争力的显著优点为每个造粒企业提供全新的节能功效，是塑料造粒挤出行业革命性的更新换代的新产品。同时为挤出设备企业提供必配的核心技术，成为引领行业的先行者。

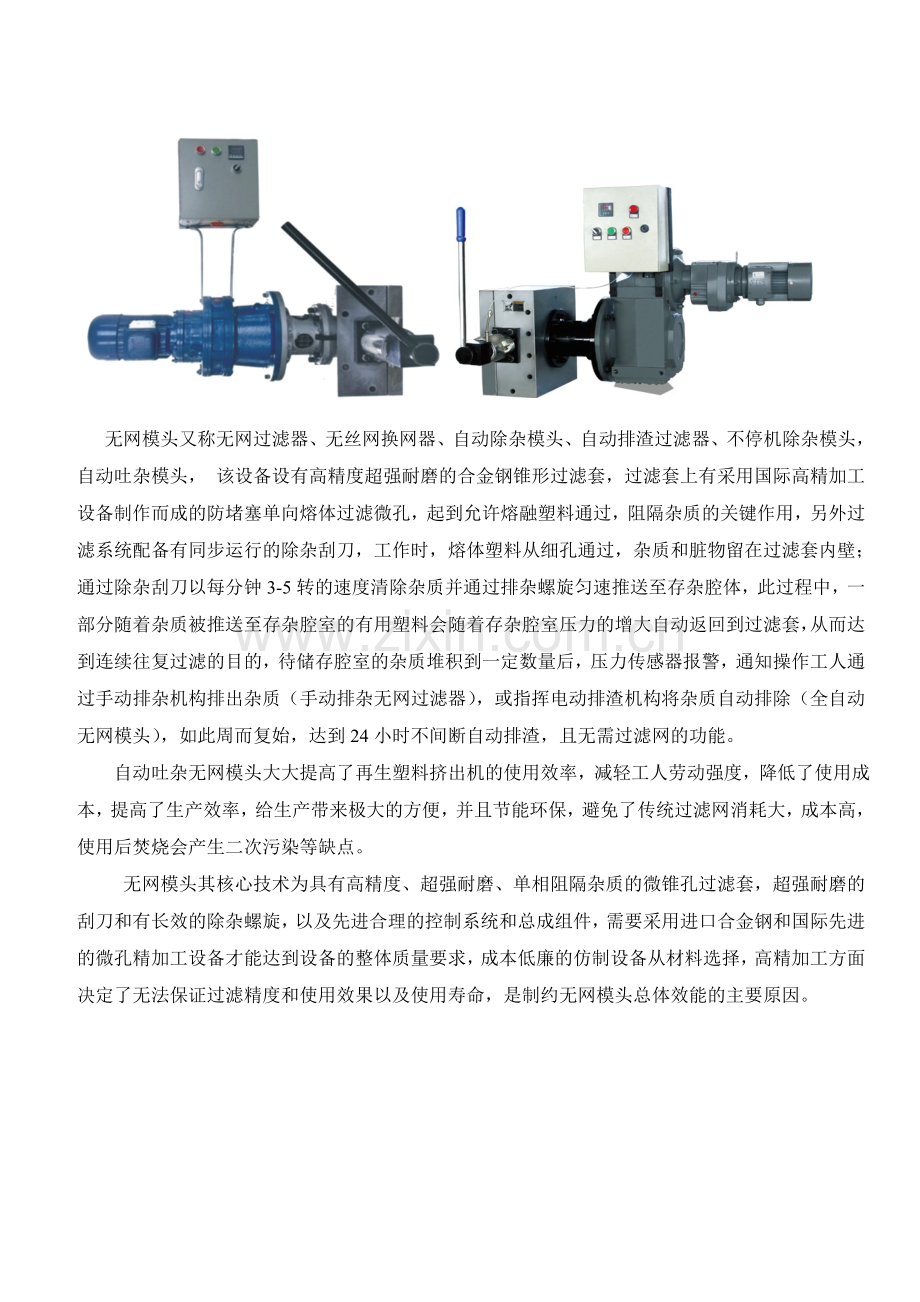

无网模头又称无网过滤器、无丝网换网器、自动除杂模头、自动排渣过滤器、不停机除杂模头，自动吐杂模头， 该设备设有高精度超强耐磨的合金钢锥形过滤套，过滤套上有采用国际高精加工设备制作而成的防堵塞单向熔体过滤微孔，起到允许熔融塑料通过，阻隔杂质的关键作用，另外过滤系统配备有同步运行的除杂刮刀，工作时，熔体塑料从细孔通过，杂质和脏物留在过滤套内壁；通过除杂刮刀以每分钟3-5转的速度清除杂质并通过排杂螺旋匀速推送至存杂腔体，此过程中，一部分随着杂质被推送至存杂腔室的有用塑料会随着存杂腔室压力的增大自动返回到过滤套，从而达到连续往复过滤的目的，待储存腔室的杂质堆积到一定数量后，压力传感器报警，通知操作工人通过手动排杂机构排出杂质（手动排杂无网过滤器），或指挥电动排渣机构将杂质自动排除（全自动无网模头），如此周而复始，达到24小时不间断自动排渣，且无需过滤网的功能。
       自动吐杂无网模头大大提高了再生塑料挤出机的使用效率，减轻工人劳动强度，降低了使用成本，提高了生产效率，给生产带来极大的方便，并且节能环保，避免了传统过滤网消耗大，成本高，使用后焚烧会产生二次污染等缺点。
无网模头其核心技术为具有高精度、超强耐磨、单相阻隔杂质的微锥孔过滤套，超强耐磨的刮刀和有长效的除杂螺旋，以及先进合理的控制系统和总成组件，需要采用进口合金钢和国际先进的微孔精加工设备才能达到设备的整体质量要求，成本低廉的仿制设备从材料选择，高精加工方面决定了无法保证过滤精度和使用效果以及使用寿命，是制约无网模头总体效能的主要原因。

·

产品详细介绍
成都大环宇环宝塑机厂新型无网过滤器论述
产品名称： 造粒机无丝网过滤器 无网模头 自动吐杂模头 不停机自动排杂模头 免换网过滤器
产品分类：塑料造粒机配套设备 塑机配件
产品功能：具有自动排杂、无需滤网、环保节电、提高产量、加强塑化、无损耗、操控简单、提高企业竞争力的显著优点，为每个造粒企业提供全新的节能功效。
技术参数：
[网板材料]进口特殊模具钢、表面热处理、硬度达到800
[网板目数]20,30,40,50,60,70,80,100
[刮刀材料]德国H13、硬质合金焊接
[箱体材料]55#铸钢
[减速机]铜套涡轮减速机/摆线针减速机
[电机功率] 1.1一2.2 kw
[控制箱]排废料加温1区、驱动点击控制
[规格及对应的连续日产能]ф300mm–max:5-7吨 ф350mm–max:7-10吨 ф400mm–max:10吨以上

成都大环宇环宝塑机厂新型无网过滤器论述

产品名称：造粒机无丝网过滤器 无网模头 自动吐杂模头 不停机自动排杂模头
产品分类：塑料造粒机配套设备 塑机配件

节能效益评估：
产量：
提高产量10%，等于每天10吨×10%=提高1吨
节电：
每吨电费250元，250元/吨×30天=7500元
节省滤网：
按五分钟换一次网，24小时/290张，用火烧掉可反复使用3次；
每天290÷3次×30=2880张      2880张×丝网1元/张=2880元
节省滤网所粘附的塑料：
每天可省每次0.5公斤×290次=145公斤     145×30天=4350公斤
（造好料6500元/公斤，废料头3000元/吨，差价3500元/公斤）
4350公斤×差价3500元/公斤=15200元
节省人工费：
可省半人工资2000元
每月总计节省费用（10吨产量24小时计算）：24600元
7500+2880+15200+2000=27600元  27600-3000（易损件费用）=24600元
