【土建算量】四维算量简要操作说明.doc

神机【五维量价】软件之四维算量篇

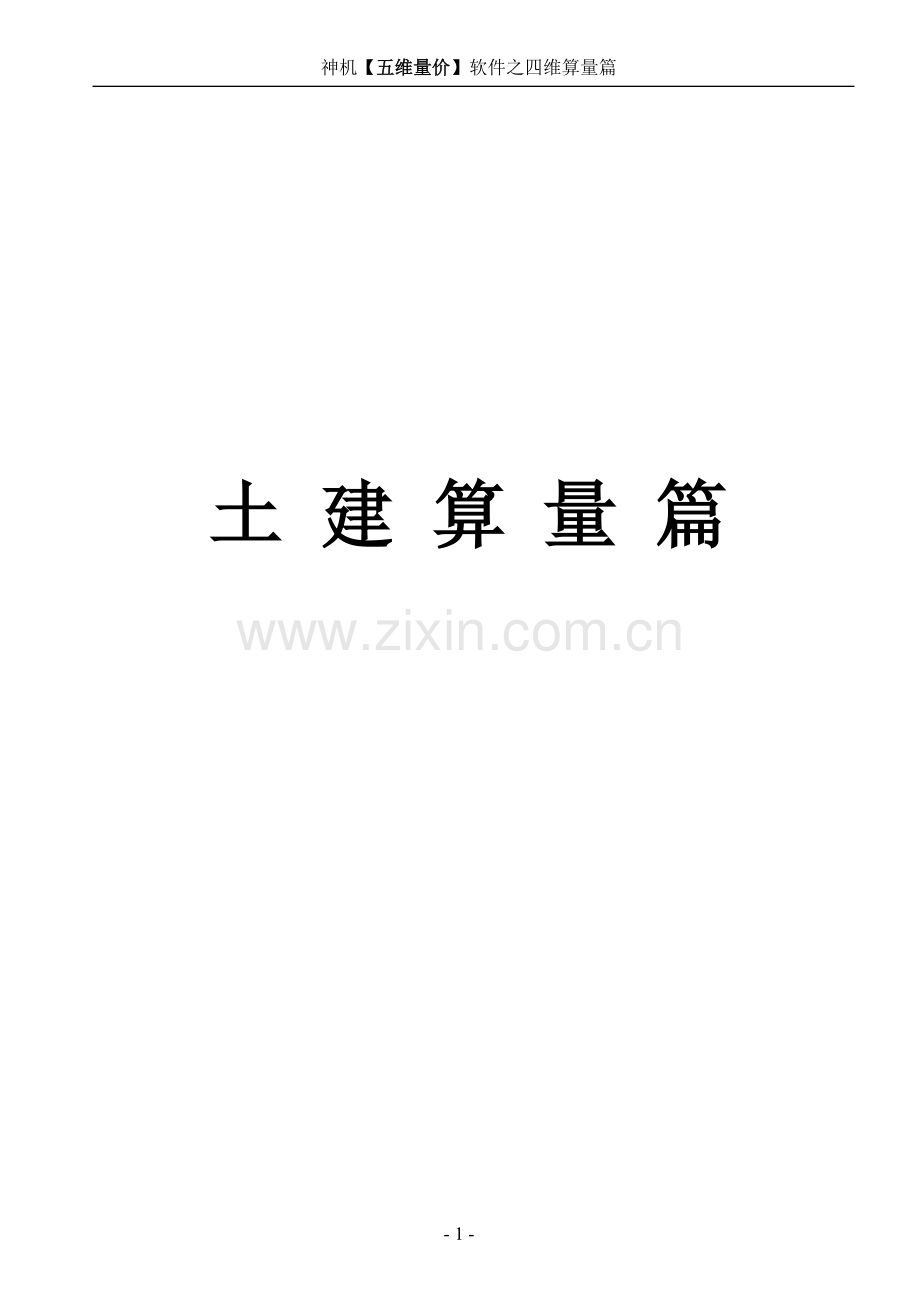

土 建 算 量 篇

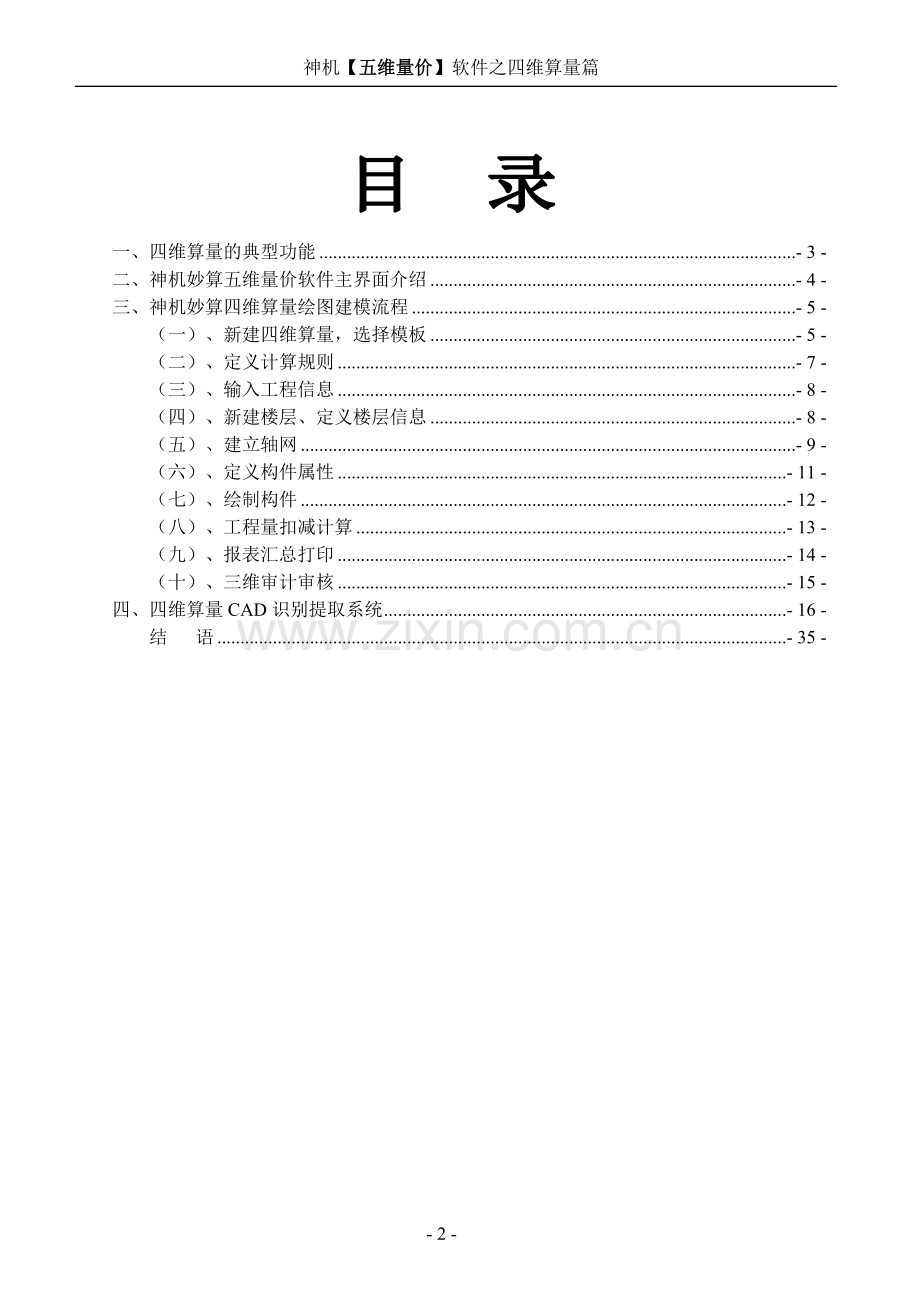

一、四维算量的典型功能 - 3 -
二、神机妙算五维量价软件主界面介绍 - 4 -
三、神机妙算四维算量绘图建模流程 - 5 -
（一）、新建四维算量，选择模板 - 5 -
（二）、定义计算规则 - 7 -
（三）、输入工程信息 - 8 -
（四）、新建楼层、定义楼层信息 - 8 -
（五）、建立轴网 - 9 -
（六）、定义构件属性 - 11 -
（七）、绘制构件 - 12 -
（八）、工程量扣减计算 - 13 -
（九）、报表汇总打印 - 14 -
（十）、三维审计审核 - 15 -
四、四维算量CAD识别提取系统 - 16 -
结 语 - 35 -

一、四维算量的典型功能
1、自主研发开放式图形算量操作平台，不依附于其他任何绘图软件，支持二次开发，用户可开发出适合自己的算量图标、模板和计算规则。
2、开放式算量模板管理，在一个软件主程序上通过选择不同省份地区算量模板，即可面向全国做工程，输出工程量。
3、软件支持画图形建模的同时，还支持CAD电子图纸识别，可以将识别后的构件发送到四维算量中形成整体模型。
4、软件中自带80种构件类型，满足任何建筑工程的建模需要。
5、分楼层分构件逐步建模，聚少成多，分类清晰。
6、用户可根据实际情况自行设置计算规则，三维扣减准确快速。
7、强大逼真的三维模型显示，查看工程模型指导施工，并可以在三维中检验校核工程量。
8、智能报表输出，汇总结果与详细计算过程同步输出，并可以将计算结果无缝导入清单专家软件进行套价计算。

二、 神机妙算五维量价软件主界面介绍

标题栏

工具栏
构件栏
菜单栏

绘图工具栏
构件工具栏
楼层管理区
快捷键
说明
状态栏
绘图区

图2.1.1 软件主界面图示

三、神机妙算四维算量绘图建模流程
新建四维算量

选择模板计算规则
新建楼层、定义楼层信息

建立轴网

编辑构件
绘制构件
定义构件属性

【3D布尔】扣减计算

报表打印输出

（一）、新建四维算量，选择模板
双击打开闪电算量软件，在导航窗口中，输入工程名称，点击新建工程。进入到软件主界面，单击系统工具栏上按钮，选择工程所在地区的算量模板（.slmb后缀文件）。如下图示操作。

图3.1.1 新建工程

图3.1.2 选择模板
（二）、定义计算规则
选择算量模板后，同样在系统工具栏上单击，弹出计算规则定义窗口，点击单击“读进”
按钮，弹出打开窗口，找到对应地区的计算规则双击打开，定义完成后点击“确认”按钮。

图3.2.1 定义计算规则

（三）、输入工程信息
选择模板和计算规则后，再点击系统工具栏上按钮，在弹出窗口里面根据实际情况输入工程信息，此步骤可不操作。

（四）、新建楼层、定义楼层信息
点击楼层管理窗口中按钮可以新建一个楼层（一般新建工程后软件会默认自动新建一个楼层，只需在楼层信息窗口定义相关信息即可），再点击系统工具栏上，在弹出楼层信息窗口中输入该楼层的信息。注意：楼层信息中的一般取图纸上结构标高，是楼层底的标高数值，一般是层高。如下图为某一楼层结构标高图示，其首层楼层底标高即为-1000，楼层高度为4570 。

单击“新建”

图3.4.1 新建楼层 图3.4.2 楼面结构标高

图3.4.3 定义楼层信息

（五）、建立轴网
点击构件栏上切换到轴线绘图页面，再点击轴线工具栏上的弹出轴网管理窗口，在此录入轴线信息。单击或可分别新建直线型轴网或圆弧型轴网。轴网分上下左右四个方向，至少需输入垂直边俩个方向形成轴网。管理窗口中黑色部分数值表示轴网端部挑出长度，一般不做改变。输入好各方向的轴线数值后，单击进入到绘图区即可。
此处”1”轴号下的间距1800代表其与”1/0”的间距

图3.5.1 录入轴线信息
图3.5.2 轴网示意图

（六）、定义构件属性
单击工具栏上、、、、、构件栏会同步切换到该类型构件，再单击构件栏上的构件按钮如：、、、或等，切换到该构件绘图页面，点击构件工具栏中的构件名称如（或使用快捷键Ctrl+S），弹出构件属性管理窗口。在此窗口中新建构件属性，输入编号及构件尺寸信息，并在列下双击鼠标（或单击），弹出项目指引窗口，在、或中找到清单或定额项，勾选后单击。
注意：定义构件属性是画任何构件前必须的操作步骤，只有建立了构件属性，才能去画构件。

双击此处套取清单定额
单击此处新建
已新建好的构件属性
此处录入构件编号及尺寸

图3.6.1 构建属性定义

（七）、绘制构件
定义好构件属性后，单击后进入到构件绘图区。根据构件类型分别有三种画法如：1.点一个点布置构件；2.画两点直线绘制构件；3.画多点形成封闭区域确定构件。
大部分构件根据其特性很容易想象出其画图方法，具体分类请参看下图。
实际一个工程中，有很多构件，先对每个楼层进行整理分析，清晰该楼层包含那些构件。在充分分析了解工程的基础上，可以根据施工的顺序去建模，比如先主体框架：柱→砼墙→梁→板；再围护结构：一般墙→门窗→构造柱→过圈梁→二次结构；最后是装饰加细部。
点型构件
线型构件
面型构件
柱
暗柱
构造柱
墙
梁
板
预制板
板洞
暗梁
圈梁
基台
栏板
挑梁
楼地面
天棚
房间
承台
独立基础
桩
基梁
条形基
保温层
立面装饰
散水
基坑
地沟
胎膜
后浇带
线构件
满堂基
垫层
脚手架
条形土方
独立土方
墙柱面

大开挖
平整场地
建筑面积
门
窗
门连窗

方格网
超高费
坡道
墙垛
壁龛
墙洞

面构件
楼梯
挑檐
填充墙
飘窗
老虎窗

雨篷
阳台
屋面
点构件
钢丝网

通过单击一点绘制

通过画两点直线绘制
绘制

通过画三点及以上围成封闭区域绘制

图3.7.1 构件画图类型

1. 绘制柱
点击构件工具栏中的【画】按钮，通过点击绘图区中一点绘制柱，可选择不同的柱，设置柱构件的顶/底标高及偏心，如下图
画图或编辑可用绘图工具栏和构件工具栏功能
单击此处可选择不同构件属性进行画图
按住键盘“Ctrl”键，鼠标移到此位置可输入水平或垂直偏心数值
单击“画”或“布”来画构件

图3.7.2 绘制柱构件

2.绘制墙
点击构件工具栏中的【画】按钮，通过在绘图区画两点绘制墙，点击鼠标右键结束绘制，可选择不同的墙，设置墙构件的偏心，如下图
单击“画”或“布”来画构件
按住键盘“Ctrl”键，鼠标移到此位置可输入偏心数值，也可设置标高。
画图或编辑可用绘图工具栏和构件工具栏功能
单击此处可选择不同构件属性进行画图

图3.7.2 绘制墙构件

3.绘制梁
梁构件的绘制方法同墙构件。

4.绘制板
点击构件工具栏中的【布】按钮，通过设置布置构件的条件，软件自动寻找封闭区域，按块的形式快速布置板构件，如下图。如果没有封闭的区域可使用【画】命令通过画三点及以上围成封闭区域绘制。
单击“布”来画构件
设置布置条件

图3.7.3 绘制板构件
5.绘制斜板
可先将斜板画成平板，使用板构件工具栏中的【选】，将需要变斜的板选中，再使用【斜】命令，选取板上三个点，在弹出的窗口中，输入需要提升或降低的尺寸高度，正为提升，负为降低，如下图。斜梁一般不用单独绘制，使用梁构件工具栏中的【选】，将需要变斜的梁选中，再使用【升】命令，梁自动提升同斜板平齐。

6.绘制门窗
绘制门窗方法同柱构件。绘制门窗时，需要使用两个快捷键F3（切换定位原点）及F4（精确定位，输入具体的尺寸）

7. 装饰的做法
神机妙算闪电算量四合一软件提供了快速做装饰的方法，点击工具栏中的，在房间构件中装饰工程，定义房间构件属性，套取相应的定额，填写备注（必填项），如下图。具体备注填写内容可参看房间构件中【宏变量】的说明。

图3.7.4 定义房间构件属性
定义属性完成后，点击确认即可。绘制房间构件，使用房间构件工具栏中【布】命令，设置布置条件，进行绘制房间构件。绘制完成后，使用房间构件工具栏中【炸】命令，在弹出的窗口中设置楼地面的底标高以及天棚的顶标高，设置完成点击确认即可。软件根据定义的属性自动将房间炸开，分别将构件属性传递到【天棚】、【楼地面】及【墙柱面】中，通过扣减计算计算装饰工程的工程量。
注意：房间是一个虚的构件，不计算，需要炸开折分为<墙柱面/天棚/楼地面>才能计算工程量。

（八）、工程量扣减计算
重复（六）、（七）步骤，绘制好所有构件后，单击系统工具栏上按钮，进入到扣减计算窗口，直接单击 进行当前楼层扣减计算；单击弹出对话框勾选多个楼层确认，再单击对选择的多个楼层进行扣减计算。
（九）、三维审计审核
建模完成进行工程量扣减计算后，点击工具栏上的按钮即可进入到构件三维显示窗口，当鼠标点放在构件上可查看该构件的详细信息以及计算公式以便于审计审核。同时按下F10按键，打开图层显示控制窗口，选择构件是否显示（或比较熟练的情况下，按下构件的代
号字母键，如柱为“Z”，控制构件显隐）。
扣减计算公式
鼠标放置在墙体上

图3.9.1 工程量三维审计审核
（十）、报表汇总打印
扣减计算完成后，点击系统工具栏上，选择汇总统计的方式，一般选择【全部汇总统计】，进入到报表汇总打印窗口中。如下图示所述。进入到报表汇总窗口，初始状态是只显示选择楼层的工程量计算汇总情况。单击上方的（同扣减计算中选择楼层一样）选择多个楼层，再单击软件会将多个楼层计算结果汇总。

单击导出数据到清单计价软件
单击此处报表输出打印

按构件、编号、公式、楼层汇总

图3.10.1 报表汇总打印
导出表格

打印表格
预览表格

图3.10.2 报表预览打印输出

四、闪电算量四合一CAD识别提取系统
【CAD识别提取系统】是神机妙算闪电算量四合一中内嵌的一个很强大的识别功能软件，可以智能识别CAD电子图纸上基础、柱、墙、梁、板、门窗等图文信息，转化为软件中的模型构件，让建模过程更轻松、更简单、更快捷、更具乐趣。

(一)、启动CAD识别提取系统
在四维算量软件主界面中，单击工具栏上按钮，启动CAD电子图纸识别提取系统，进入系统点击【功能】选项，选择【土建钢筋】显示土建钢筋界面（如下图）。
菜单栏

命令行
快捷工具栏
视图区
楼层管理区
工具栏

（二）、增加单项工程
单击工程管理区内的 按钮，在弹出的窗口选择“单项工程”并确定，在新弹出的窗口输入新单项工程的名称，如“某公司办公楼”并确定（如下图）。

（三）、定义楼层信息

第（二）步确定后，会弹出一个楼层信息窗口（如下图），楼层信息窗口提供了手工建立楼层信息或从CAD电子图中读取楼层信息两种方式。如果是从CAD电子图中读取楼层信息可以先关闭此窗口，如果是手工建立楼层信息，则步骤如下：

（1）修改层高数据，单击 按钮，连续操作后，完成楼层信息的大致框架。
（2）根据图纸修改楼层名称及标高（或层高），标高和层高数据可以相互协作修改，标高修改后会形成新的层高，层高修改后也会形成新的标高。如果通过手工建立了楼层信息，后面的第（五）步可省略。

（四）、插入CAD图纸

点击工程管理区中的【图纸】鼠标右键执行“插入CAD图纸”命令，在弹出的对话框中框选要插入的图纸并点按钮。

（五）、识别标高信息

选择一张有标高信息的图纸如“【结施05～11】柱墙”，双击图纸打开。点击单项工程名称节点（某公司办公楼），右键鼠标选择【楼层信息】，弹出定义楼层信息的对话框，单击 按钮，滚动鼠标滚轮放大图纸，找到楼层信息列表，框选全部关于楼层标高信息的文字内容并回车。如果楼层信息列表为一个完整的图块，需使用【编辑】菜单下的【块分解】命令，分解图块，否则无法识别楼层信息内容。

软件自动提取楼层信息（如下图）。根据图纸的实际情况修改楼层名称、类型等内容，修改完成点击“确定”。

（六）、识别顺序
楼层信息建立后，，就开始进入构件的识别提取，识别提取的时候，可以按照构件分类顺序来提取，也可以按照楼层顺序来提取。
构件分类顺序：
1层柱、2层柱...-> 1层墙、2层墙...-> 1层梁、2层梁...-> 1层板、2层板... ->1层房间、2层房间...
楼层顺序：
1层柱、墙、梁、板、房间->2层柱、墙、梁、板、房间...
在此，以识别本工程的-1层室柱、墙、梁、板、房间、门窗为例，来说明CAD识别建模的过程。

（七）、添加柱楼层构件

点工程管理区内的柱，执行鼠标右键命令“添加楼层构件”，在弹出的对话框中打勾选择“-1层”，再单击 按钮，在弹出的对话框中选择“【结施05～11】柱墙”图纸。

添加楼层构件
2.点击此处
5.点击确定
4.点击确定
3.选择图纸
1.选择楼层

选择楼层 选择相互关联图纸

点击【是】打开图纸
（八）、识别前准备

图纸文件转入后，切换到【开始】插页，在【视图区】找到-1层柱平面图，并将图纸调整到合适大小（滚动鼠标中键实现），单击 （矩形工作区）按钮，将轴网范围以内的区域选定为工作区，再单击 （设置原点）按钮，将原点设到1/B轴交汇处（如下图）。当平面为非矩形时，可以选择（多边形工作区）按钮设定工作区。

（九）、识别轴网
切换到【轴线】插页，先单击 （提取轴线）按钮，在【视图区】的工作区内选择一条轴线单击鼠标左键；再单击 （提取编号）按钮，在【视图区】的工作区内选择一条轴线的编号单击鼠标左键；然后单击 （识别轴线）按钮，在弹出的窗口单击 （确定） 按钮，通过这三步操作完成轴网的识别，识别好的轴网显示为红色线段（如下图）。

（十）、识别柱构件
切换到【柱】插页，先单击 （提取边线）按钮，在【视图区】的工作区内选择一个柱构件的轮廓线单击鼠标左键，并查看全图，确定是否全部柱子的轮廓线已经全部选中提取，如果还有柱子的轮廓线存在，继续单击选择，直到全部轮廓消失；再单击（提取标注）按钮，在【视图区】的工作区内选择一个柱子的编号单击鼠标左键，同轮廓线的提取做法一样，直到全部编号选中提取；然后单击 （识别柱）按钮，在弹出的窗口单击 （是）按钮，通过这三步操作，完成框架柱的识别，识别好的框架柱显示为实体，如下图

识别完成后，可在【视图区】单击鼠标右键选择“切换三维”，显示识别的柱构件的三维效果。如下图

（十一） 、编辑柱构件
1.绘制柱
绘制柱分为：绘制封闭多边形生成柱实体和封闭多边形上点击绘制柱实体两种方法。
2.改参数
修改柱构件参数的方法是点击（改参数）命令，然后选择需要修改参数的柱，按回车或空格键，在弹出的如下对话框中修改参数信息。

（十二）、添加墙楼层构件

点击工程管理区内的砼墙，执行鼠标右键命令“添加楼层构件”，在弹出的对话框中打勾选择“-1层”，再单击 按钮，在弹出的对话框中选择“【结施05～11】柱墙”图纸。

添加楼层构件
3.选择图纸
4.点击确定
2.点击此处
5.点击确定
1.选择楼层

选择楼层 选择相互关联图纸

点击【是】打开图纸

（十三）、识别前准备
识别前准备同柱。需要注意的是墙设置的参照原点必须和识别柱构件时设置的参照原点保持一致，否则会出现构件错位的情况，影响工程量的计算。

（十四）、刷构件（引用构件）

由于之前识别柱子时已经将轴网识别好了，因此现在就不需要再次识别，只要将之前识别好的轴网和柱子借用过来即可，单击【开始】菜单栏下（引用构件）按钮，在弹出的对话框中，表示此构件识别的信息将要被其他构件借用，表示此构件识别前要先借用其他构件识别的信息，此处将要识别砼墙需要借用识别的柱构件的信息，因此只要按照默认的设置即可，单击（确定）按钮，轴网和柱子的已识别信息就被借用过来。

（十五）、识别墙构件
切换到【墙】插页，单击 （提取边线）按钮，选择其中一条墙轮廓线单击鼠标左键，并查看全图，确定是否全部砼墙的轮廓线已经全部选中提取，如果还有砼墙的轮廓线存在，继续单击选择未提取的墙的轮廓线，直到全部轮廓被提取，再单击鼠标左键墙编号至全部选中提取；单击（识别墙）按钮，在弹出的窗口设置墙的类型，设置完成后单击（正确）按钮，通过二步操作，完成砼墙的识别。如果出现多识别、误识别的墙，可以点击【编辑】菜单栏下的（删除）按钮将其删除，然后使用【墙】插页下的【绘制墙】命令，补充完整墙构件。

（十六） 、编辑墙构件
软件系统提供了墙的编辑功能，可以合并、伸缩、打断、绘制指定的墙。但该组编辑命令只针对已识别的墙实体。
1.合并墙
将两段墙进行合并连接。
操作步骤：选择“合并墙”命令；先后选中要连接的两段墙，软件会自动连接两段墙。
2.伸缩墙
操作步骤：选择“伸缩墙” 命令；可根据需要延伸或修剪到指定的位置。
注意：此功能延伸的墙必须是垂直的两段墙。
3.打断墙
操作步骤：选择“打断墙”命令；选中需要打断的墙，移动鼠标确定打断的点，墙就会自动被打断。
4.绘制墙
选择“绘制墙”命令，根据命令行提示，分别点击墙的两条墙线，软件会自动生成墙实体。
5.改参数
选择“改参数”命令，选择要修改的墙，然后按回车或空格键，在弹出的窗口中，修改墙编号、、类型、上标高、下标高、标高移动、修改内外墙或颜色等信息。
6.矫正墙
选择“矫正墙”命令，软件自动矫正连接交汇处位置的墙。

（十七）、添加梁楼层构件

点击工程管理区内的梁，执行鼠标右键命令“添加楼层构件”，在弹出的对话框中打勾选择“-1层”，再单击 按钮，在弹出的对话框中选择“【结施12～19】梁”图纸。

添加楼层构件
5.点击确定
1.选择楼层
3.选择图纸
4.点击确定
2.点击此处

选择楼层 选择图纸

点击【是】打开图纸

（十八）、识别前准备
识别前准备同柱。需要注意的是梁设置的参照原点必须和识别柱、墙构件时设置的参照原点保持一致，否则会出现构件错位的情况，影响工程量的计算。

（十九）、刷构件（引用构件）
将已经识别的柱、砼墙构件以及轴网借用过来，单击【开始】菜单栏下（引用构件）按钮，在弹出的对话框中，表示此构件识别的信息将要被其他构件借用，表示此构件识别前要先借用其他构件识别的信息，此处将要识别的梁需要借用识别的柱和砼墙的信息，单击（确定）按钮，将已识别的轴网、柱及砼墙信息借用过来。需要注意检查梁构件图纸中是否有没有被识别的轴线，若有，可按照柱构件识别轴线的方法进行补充识别轴线。

（二十）、识别梁构件
切换到【梁】插页，单击（提取边线）按钮，选择其中一条梁轮廓线单击鼠标左键，并查看全图，确定是否全部梁的轮廓线已经全部选中提取，如果还有梁的轮廓线存在，继续单击鼠标左键选择提取，直到全部被提取；再单击（提取标注）按钮，连续选择图中关于梁的标注信息单击鼠标左键，直到所有的标注信息被提取；然后单击（识别梁）按钮，在弹出的窗口中单击 （全部识别） 按钮，系统开始自动识别梁。

（二十一）、编辑梁

梁构件图元颜色标识含义：红色=没有编号或截面尺寸；浅红色=没有下部筋、上部筋或箍筋；蓝色=自动识别正确的梁；绿色=手动查核过完全正确的梁。
注意：蓝色和浅红色都代表该构件实体截面和编号已识别正确。
梁构件编辑目标：编号正确、截面尺寸正确、跨数及定位正确。
1.合并梁
将两段任意梁进行合并连接。
操作步骤：选择梁构件菜单下的“合并梁”命令；先后选中要连接的两段梁，软件会自动连接合并，在一道梁中有部分梁是红色的（截面没有完全被识别）这时可以通过合并梁来重新连接，连接的同时软件会自动智能重识别。
2.打断梁
根据命令行提示，点取打断点，软件自动打断多跨梁。遇到多跨变截面梁时可利用此功能打断后再进行截面的编辑。
3.伸缩梁
梁自动按指定的延伸边界伸缩梁实体。
4.修改梁编号
识别后显示红色的梁都需要修改梁编号，否则发送数据后属性窗口没有对应的编号。
操作步骤：选择梁菜单下的“修改梁编号” 命令；点选需要修改编号的梁，相同编号的可以多选，然后右击确定；在蓝色的梁当中找到与红色梁相同编号的标注，红色梁自动识别为有编号的蓝色梁。
5.绘制梁
用于CAD图上没有详细的梁标注或者基础梁。
操作步骤：选择梁菜单下的“绘制梁”，根据命令行提示，依次选中梁的两条边线，软件自动识别为梁构件实体。
6.改梁类型
操作步骤：选择梁菜单下的“改梁类型”命令：点选需要更改类型的梁，可多选，选完右击确定；如下图，选择一种梁类型点确定，梁类型就修改完成。

7.改梁顶标高
操作步骤：选择梁菜单下的“改顶标高”命令：点选需要更改定标高的梁，可多选，选完右击确定；在命令输入梁的顶标高，输入完成后按回车或空格键，完成梁顶标高的修改。
8.提取连梁表
操作步骤：选择梁菜单下的“提连梁表”命令：框选“连梁表”回车确认即可。

（二十二）、添加板楼层构件

点击工程管理区内的板，执行鼠标右键命令“添加楼层构件”，在弹出的对话框中打勾选择“-1层”，再单击按钮，在弹出的对话框中选择“【结施20～26】板”图纸。

添加楼层构件
5.点击确定
4.点击确定
3.选择图纸
2.点击此处
1.选择楼层

选择楼层 选择图纸

点击【是】打开图纸

（二十三）、识别前准备

识别前准备同柱。需要注意的是板设置的参照原点必须和识别柱、墙、梁构件时设置的参照原点保持一致，否则会出现构件错位的情况，影响工程量的计算。

（二十四）、刷构件

由于之前识别柱时已经将轴网识别好，因此现在就不需要再次识别，只要将之前识别的轴网和柱、砼墙、梁借用过来即可，单击【开始】菜单栏下（引用构件）按钮，在弹出的对话框中，表示此构件识别的信息将要被其他构件借用，表示此构件识别前要先借用其他构件识别的信息，此处将要识别的板需要借用识别的柱、砼墙及梁的信息，因此只要按照默认的设置即可，单击按钮，轴网和柱、砼墙、梁的已识别信息就被借用过来。
（二十五）、识别板实体
切换到【板】插页，单击 （参数设置）按钮，将板的默认厚度设为250mm（如下图）并确认；再单击（提取构件）按钮，选择板的厚度信息单击鼠标左键；最后再单击（识别板）按钮，在弹出的窗口中单击（是）按钮，软件开始自动识别板。

设置默认板厚

（二十六）、编辑板

板识别后，只要有柱、砼墙、梁形成的封闭区域位置，都会有一块相应厚度的板，因此，柱、砼墙、梁识别的时候一定要注意，构件是否已经形成封闭区域。同时，板洞位置一般也形成了一块板，这时我们就需要执行【编辑】菜单栏下（删除）命令，将板洞位置的板删除。点（删除）按钮，选中板洞位置的板并回车，连续执行，直到将不需要的板全部删除为止。如果构件未形成封闭的区域，可使用【板】插页下的“绘制板”命令进行单独绘制板；如果板的厚度等参数不正确，可使用【板】插页下的“改参数”命令，进行各种参数的修改。

（二十七）、添加建筑（房间、砖墙、门窗）楼层构件

点击工程管理区内的建筑，执行鼠标右键命令“添加楼层构件”，在弹出的对话框中打勾选择“-1层”，再单击按钮，在弹出的对话框中选择“建筑图”图纸。

添加楼层构件
5.点击确定
4.点击确定
3.选择图纸
2.点击此处
1.选择楼层

选择楼层 选择图纸

点击【是】打开图纸

（二十八）、提取门窗表
切换到【门窗】插页，单击（参数设置）按钮弹出门窗构件表，再单击（识别）在图纸中找到门窗表所在位置，框选门窗表敲回车。即可将图纸上门窗表提取到门窗构件表中，检查提取的门窗表编号、尺寸及底标高是否正确，进行修改调整后单击即可。

框选门窗表

检查修改识别的门窗

（二十九）、识别前准备
识别前准备同柱。需要注意的是板设置的参照原点必须和识别柱、墙、梁构件时设置的参照原点保持一致，否则会出现构件错位的情况，影响工程量的计算。

（三十）、刷构件

由于之前识别柱时已经将轴网识别，因此现在就不需要再次识别，只要将之前识别的轴网和柱、砼墙借用过来即可，单击【开始】菜单栏下（引用构件）按钮，在弹出的对话框中，表示此构件识别的信息将要被其他构件借用，表示此构件识别前要先借用其他构件识别的信息，此处将要识别的砖墙需要借用识别的柱子、砼墙的信息，因此只要按照默认的设置即可，单击（确定）按钮，轴网和柱、砼墙已识别信息被借用过来。

（三十一）、识别砖墙
切换到【墙】插页，单击（提取边线），单击鼠标左键选择砖墙轮廓线，同识别砼墙一样，再单击（识别墙），选择墙类型为“砖石墙”后单击（正确）按钮，对错误的墙利用软件中的编辑小功能按钮。

（三十二）、识别门窗
切换到【门窗】插页，单击（提取编号），单击选择所有的门窗编号，再单击（识别门窗）按钮，弹出对话框单击“是”。软件会自动识别到门窗，未识别的门窗可以使用（绘门窗）按钮绘制门窗。

识别后的门窗

（三十三）、识别房间
切换到【房间】插页，单击（提取名称），单击选择所有的房间标注，再单击（识别房间）按钮，弹出对话框单击“是”。软件会自动搜索房间标注所在密闭区域，识别为一个房间，未识别的房间可以使用（画房间）按钮绘制房间补充完整。

（三十四）、整体三维显示

通过以上步骤，现在-1层的整体模型已经建立起来了，可以点中“某公司办公楼”节点，并单击（三维）按钮，显示整体框架模型的三维效果图（如下图）。

（三十五）、整体发送到四维算量
退出三维模型显示，切换到【系统选项】插页，单击（整体导出四维算量）按钮，将识别好的三维模型信息发送到四维算量界面。在四维算量界面，点中左边目录树中的-1层节点，并单击菜单栏（三维显示）按钮，显示整体三维模型的效果（如下图）。

通过以上步骤的操作，快速建立三维模型，之后我们应该对照图纸，对模型进行检查，对不正确的地方通过四维算量中的命令进行修改，直到模型跟图纸的情况基本或完全吻合，并对各个构件进行做法定义，套取相关的清单定额项目，后续操作请参考四维算量操作。
