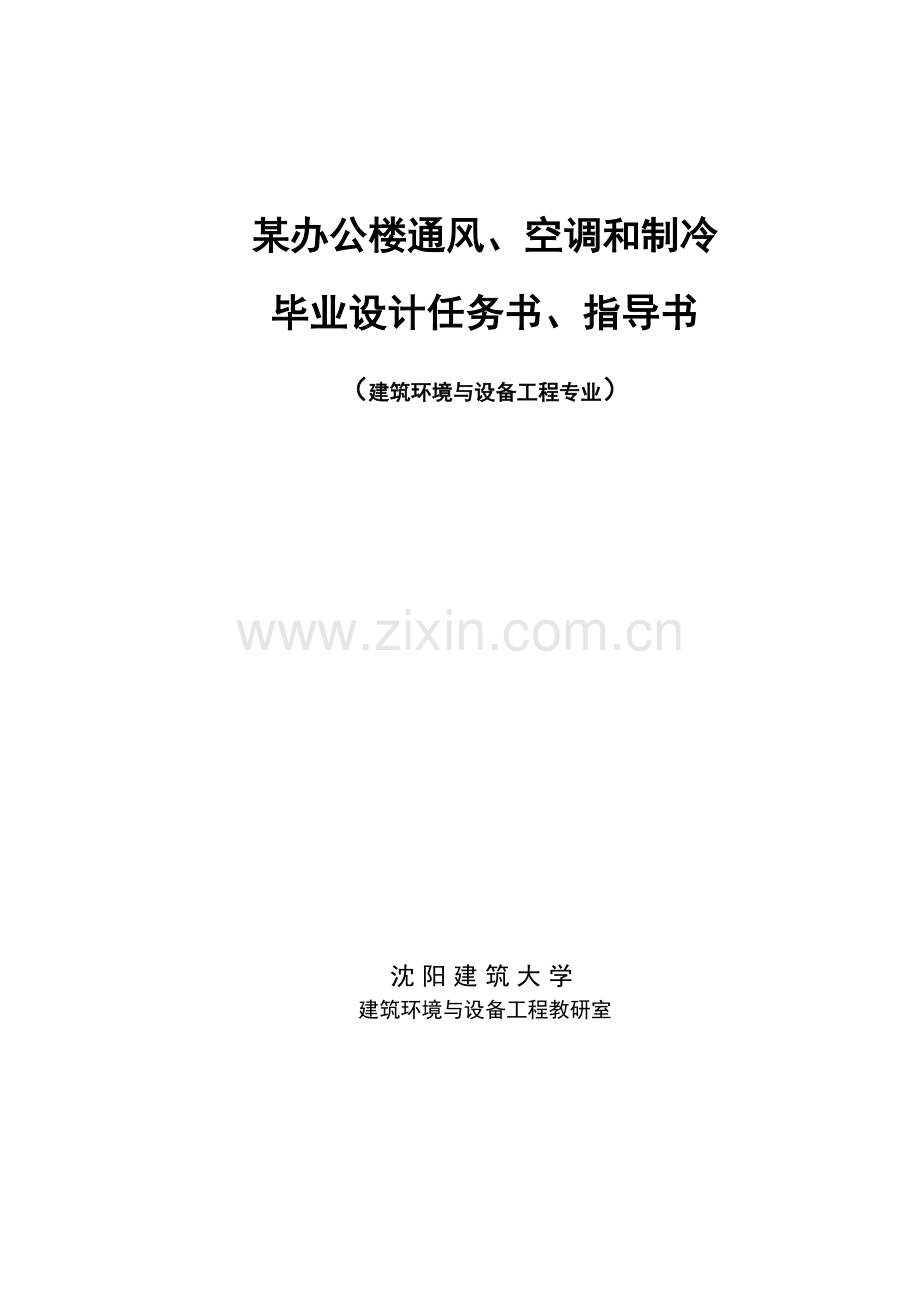

某办公楼通风、空调和制冷
毕业设计任务书、指导书
（建筑环境与设备工程专业）

沈阳建筑大学
建筑环境与设备工程教研室

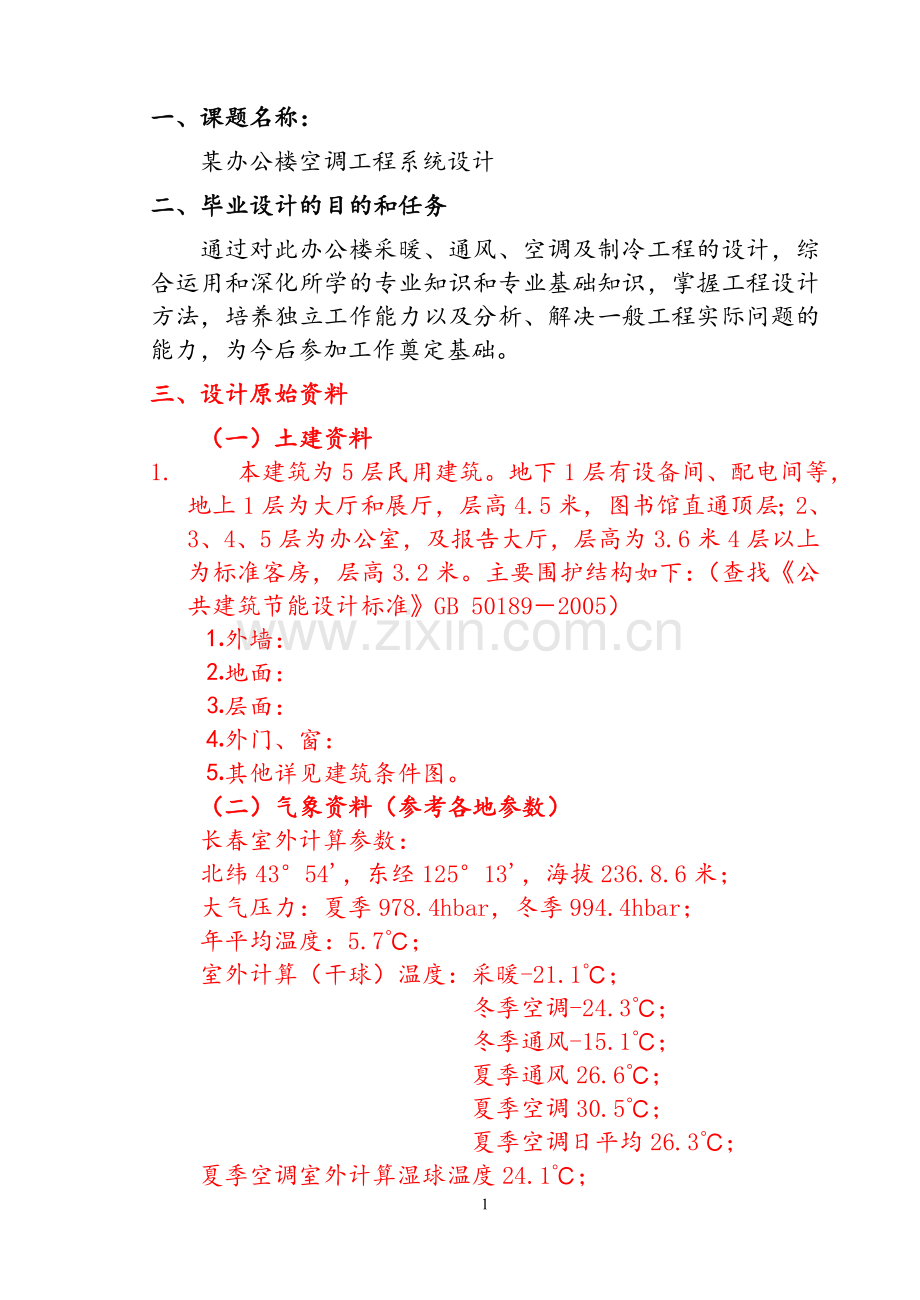

一、课题名称：
某办公楼空调工程系统设计
二、毕业设计的目的和任务
通过对此办公楼采暖、通风、空调及制冷工程的设计，综合运用和深化所学的专业知识和专业基础知识，掌握工程设计方法，培养独立工作能力以及分析、解决一般工程实际问题的能力，为今后参加工作奠定基础。
三、设计原始资料
（一）土建资料
1. 本建筑为5层民用建筑。地下1层有设备间、配电间等，地上1层为大厅和展厅，层高4.5米，图书馆直通顶层；2、3、4、5层为办公室，及报告大厅，层高为3.6米4层以上为标准客房，层高3.2米。主要围护结构如下：（查找《公共建筑节能设计标准》GB 50189－2005）
⒈外墙：
⒉地面：
⒊层面：
⒋外门、窗：
⒌其他详见建筑条件图。
（二）气象资料（参考各地参数）
长春室外计算参数：
北纬43°54'，东经125°13'，海拔236.8.6米；
大气压力：夏季978.4hbar，冬季994.4hbar；
年平均温度：5.7℃；
室外计算（干球）温度：采暖-21.1℃；
冬季空调-24.3℃；
冬季通风-15.1℃；
夏季通风26.6℃；
夏季空调30.5℃；
夏季空调日平均26.3℃；
夏季空调室外计算湿球温度24.1℃；
室外计算相对湿度：最冷月平均66％；
最热月平均65％；
最热月14时平均64％；
室外风速：冬季平均3.1m/s；
夏季平均2.9m/s；
最多风向及其频率：冬季 Ｎ 13％；
夏季 Ｓ 17％；
全年 Ｓ 12％；
冬季日照率 58％；
最大冻土深度 148 cm；
（三）动力与能源资料
⒈动力：工业动力用电；
⒉能源：采暖可用：
热媒：为95-70℃热水，由集中锅炉房供给；或吸收式制冷机组提供60℃左右的热水。
冷媒：为7-12℃冷水，由系统集中冷冻机房供给。
四、设计内容和程序
（一）熟悉设计条件及要求、确定初步方案
本设计各功能房间要求采用全年舒适性空调，报告厅和图书馆希望采用全空气系统；整个空调系统希望设有排风系统；办公室希望采用风机盘管加新风系统。辅助房间冬季可由采暖或空调满足室内计算参数，楼梯间及前室、走廊等部位应考虑采用消防排烟措施。初步确定主要通风空调机房位置及面积。

（二）采暖设计
⒈采暖热负荷计算
其公式中的数据由《供热通风设计手册》中查取逐个对车库及辅助房间进行负荷计算，然后列表。
⒉采暖方案的确定
根据本建筑各房间的不同使用要求，辅助房间冬季由采暖满足计算参数，要根据房间布局、建筑结构特点和建筑高度，考虑采暖制式并合理分区。
⒊散热器及采暖系统计算
计算出散热面积，然后根据每个散热器的散热量，选出散热器参数，然后通过水力计算得到室内供回水管径，最后进行阻力平衡计算。

（三）空调房间热湿负荷计算
希望采用冷负荷系数法逐日或逐时计算空调冷负荷。可自己编写计算机程序进行计算。有关数据可查阅《民用建筑采暖通风设计措施》。不提倡估算的方法。或用下列方法。
⒈维护结构传热系数K值计算

也可由手册中查到K值
⒉夏季维护结构传热计算
⑴屋面
按不稳定传热计算
⑵外窗
需分别计算经玻璃窗的辐射热及其形成的冷负荷，经玻璃温差传热形成的冷负荷及经玻璃对流传热形成的冷负荷等。
⑶外墙
⒊冬季维护结构传热计算
⒋人体散热散湿量计算
人体散热量 Q=nq
人体散湿量 W=nw
⒌电气照明散热量计算
Q=1000n1n2N
⒍房间热平衡
将以上1-5项计算的冷负荷按各个时刻汇总， 然后得到最大冷负荷以及各房间在不同时刻的冷负荷角系数。

（四）空气处理过程
⒈夏季空调过程设计
⑴空调送风状态的确定
选取热湿比线，可以选取各个空调房间的平均热湿比线作为总热湿比线；也可以找出最大、最小热湿比线，用平均热湿比线校核误差，由热湿比线和选取的送风温差来确定送风状态。
⑵送风量的计算
G=Q/Tn－T。，并校核各房间的换气次数n
⑶新风量、回风量计算
⑷需冷量计算
⒉冬季空调过程设计
⑴送风状态的确定
根据夏季风量计算温差及送风状态点，确定冬季室内热湿比ξ'和送风点O'，进而确定冬季空调处理全过程。
⑵计算加热量
冬季所需的总加热量为Q＝Q1＋Q2
⑶计算加湿量

（五）空调和制冷方案的确定及设备选择计算
⒈系统划分及空调方案
⒉空气处理设备的选择
根据风量及冷量，查有关设备样本、选空调机、新风机组、风机盘量等。
⒊空调机房送、回风量的布置
⒋空调用制冷机组的选择(冷水机组、冷却塔、水泵、膨胀水箱等)由夏季空调器需要的最大冷量选择冷水机组，在进行系统水力计算之后，根据流量及扬程选择水泵。
⒌冷冻机房平面布置

（六）气流组织设计
⒈空调顶送气流组织计算
⒉侧送贴附射流计算
⒊回风口设计计算

（七）消防排烟设计计算
⒈高层建筑防排烟的确定
根据《高层民用建筑设计防火规范》的规定来确定各部位的防排烟方案
⒉消防楼梯间正压送风风量计算
⒊送、排风口计算

（八）通风、空调管道的水力计算及风机选择
⒈送风系统的水力计算及风机选择；
⒉回风系统的水力计算及风机选择；
⒊正压送风系统的水力计算及风机选择；
⒋厨房排风系统的水力计算及风机选择；
⒌冷冻水系统的水力计算；
⒍冷却水系统的水力计算；

（九）消声防震
⒈噪声的来源及方法；
⒉风机产生的噪声的确定；
详见《空气调节设计手册》；
⒊消声器的确定；

（十）空调系统自动控制特点
⒈本系统的自动控制特点；
⒉自动控制原理；
详见《空气调节设计手册》和美国江森《空调自控应用手册》等有关书籍。

（十一）绘图
⒈首页（图纸目录、设计说明）；
⒉设备材料表；
⒊空调通风平面图、剖面图；
⒋空调水管、采暖平面图；
⒌空调、通风系统图；
⒍空调水系统图；
⒎采暖系统图；
⒏空调机房、冷冻机房平、剖面图；
⒐自控原理图；
以上图纸按施工图深度绘制，折合１#图12张以上。

（十二）设计说明书

前置部分的要求：
1.前置部分 封面用学院统一规格的硬本夹，首页应有以下内容：题目（一般不超过25个字，要简练准确，可分两行书写），学院（系）、专业和学生姓名、设计（论文）完成日期，专业应写设计（论文）作者的主修专业名称，指导教师姓名、职称。
2.任务书 毕业设计（论文）任务书是设计（论文）任务要求的唯一依据，其内容包括学生姓名、专业年级，设计（论文）题目、设计（论文）的主要内容，也可有设计（论文）专题要求，毕业设计（论文）的工作进度和起止时间，下达任务书的时间，指导教师签名和主管院长（系主任）签名等。
3.中、英（外）文摘要，摘要是设计（论文）的内容不加注释和评论的简短陈述，具有独立性和自含性。其内容应说明设计（论文）的主要实验方法、结果、结论等。中文摘要一般不少于400字，并译成英文。
4.关键词 应选择3-5个词作为关键词以显著字符另起一行，排在摘要的左下方。
5.目录页：由设计（论文）的章、节、附录等序号、名称和页码组成。章节既是设计（论文）组成部份的标题，也是设计（论文）的提纲。

主体部份内容的基本要求是：

1.引言或绪言 简要说明工作的目的、意义、范围、研究设想、方法、选题依据等。应当言简意赅，不要与摘要雷同。本科学生的毕业设计（论文）中一般教科书中已有的知识、理论在引言或结论中不宜出现。
2.正文 正文是设计（论文）的核心部份占主要篇幅。工程类本科学生设计（论文）字数在10000字以上，专科学生在7000字以上（建筑学、园林、规划等专业及毕业设计时间少于10周的专业，学生设计（论文）字数酌减）。正文一般包括：设计（实验）方案的论证，设计（实验）方法手段与结果，仪器设备原始材料，计算方法、编程原理、数据处理、设计（论文）说明与依据、加工整理和图表，形成论点和导出的结论等。正文内容必须实事求是、客观真切、准确完备、合乎逻辑、层次分明、语言流畅、结构严谨、书写工整，符合学科、专业的有关要求。
设计（论文）中的用语、图纸绘制、表格、插图、应规范准确，符合各专业国家标准。正文中出现的符号和缩语应采用本专业学科的权威性机构或学术团体所公布的规定。其中，引用他人的资料、公式、数据要特别注明参考文献的标号。
3.结论 毕业设计（论文）的结论应当准确、完整、明确精炼。但也可在结论或讨论中提出建议、设想和尚待解决问题等。
4.参考文献 按引用文献的顺序，列于末。文献是期刊时，书写格式为：“作者，文章题目，期刊名，年份，卷号，期数，页码。文献是图书时，书写格式为：作者，书名，出版单位，年月，页码。
附录的主要内容有：
某些重要的原始数据、数学推导、计算程序、框图、结构图、零件图、装配图、外文翻译资料等。外文翻译资料，本科生要求有3000～5000字（中文），并附外文资料原文。
五、主要参考文献
2. 《采暖通风与空气调节设计规范》GB 50019－2003
3. 《高层民用建筑设计防火规范》GB50045-95（2005年版）
4. 《公共建筑节能设计标准》GB 50189－2005
5. 《采暖通风与空气调节制图标准》GB/T50114-2001
6. 《暖通空调》
7. 《实用供热空调设计手册(第2版)》(上下册)
8. 《空气调节设计手册》
9. 《全国民用建筑工程设计技术措施:暖通空调•动力(2009年版)》
10. 与设计有关的产品样本及科研文章。

时间进度参考：
时间阶段
计 划 完 成 内 容
第一周
熟悉图纸、确定方案
第二周
空调冷负荷计算
第三周
热负荷校核及风量计算
第四周
空气处理过程及设备选择
第五周
气流组织设计
第六周
风、水系统水力计算
第七周
中期答辩 冷热源方案确定、制冷机房设备布置及设备选型
第八周
防排烟设计
第九周
绘图、撰写说明书
第十周
绘图、撰写说明书
第十一周
预答辩、查图纸和说明书、修改
第十二周
答辩
