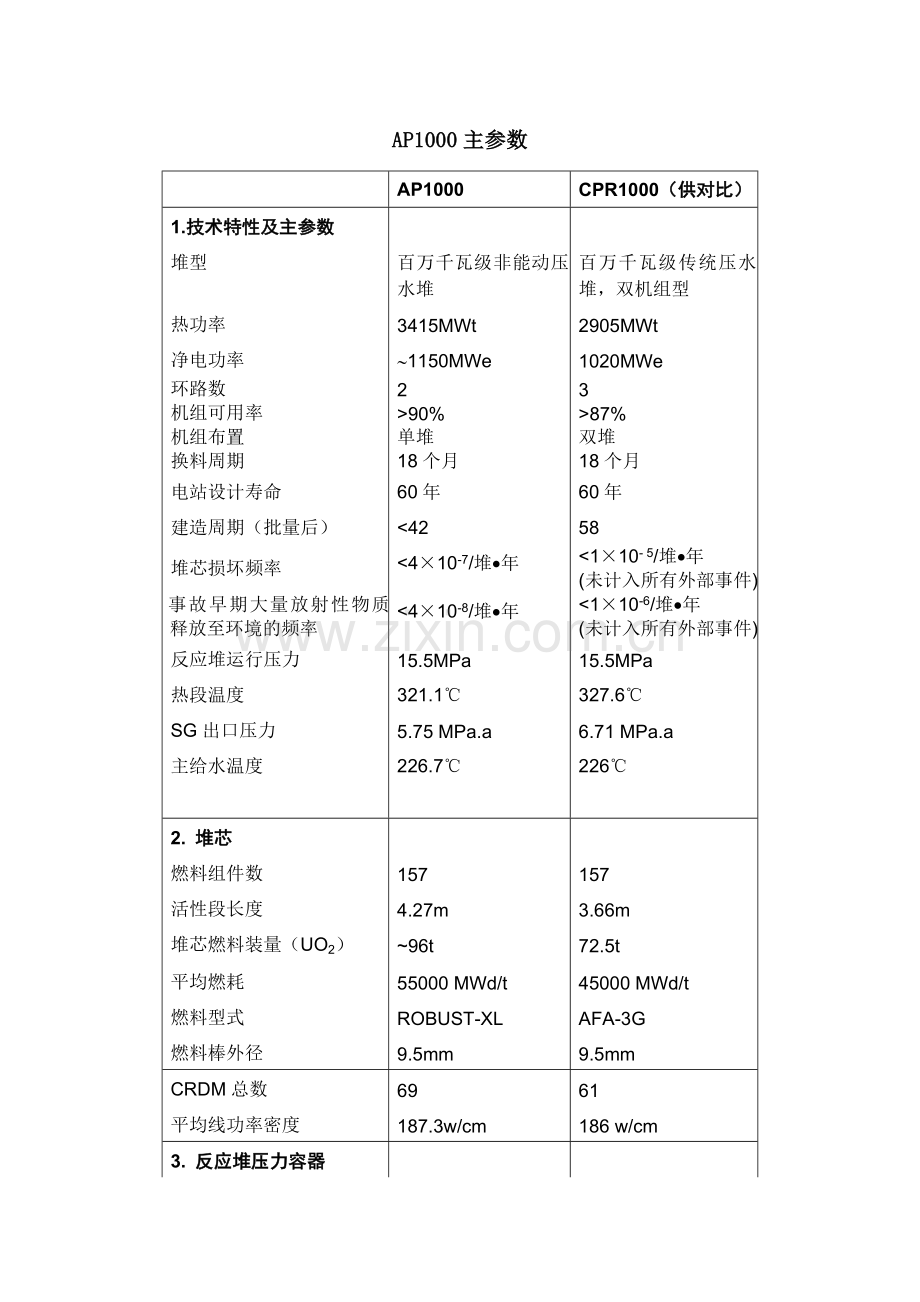

AP1000主参数

AP1000
CPR1000（供对比）
1.技术特性及主参数

堆型
百万千瓦级非能动压水堆
百万千瓦级传统压水堆，双机组型
热功率
3415MWt
2905MWt
净电功率
~1150MWe
1020MWe
环路数
2
3
机组可用率
>90%
>87%
机组布置
单堆
双堆
换料周期
18个月
18个月
电站设计寿命
60年
60年
建造周期（批量后）
<42
58
堆芯损坏频率
<4×10-7/堆·年
<1×10- 5/堆·年
(未计入所有外部事件)
事故早期大量放射性物质释放至环境的频率
<4×10-8/堆·年
<1×10-6/堆·年
(未计入所有外部事件)
反应堆运行压力
15.5MPa
15.5MPa
热段温度
321.1℃
327.6℃
SG出口压力
5.75 MPa.a
6.71 MPa.a
主给水温度
226.7℃
226℃

2. 堆芯

燃料组件数
157
157
活性段长度
4.27m
3.66m
堆芯燃料装量（UO2）
~96t
72.5t
平均燃耗
55000 MWd/t
45000 MWd/t
燃料型式
ROBUST-XL
AFA-3G
燃料棒外径
9.5mm
9.5mm
CRDM总数
69
61
平均线功率密度
187.3w/cm
186 w/cm

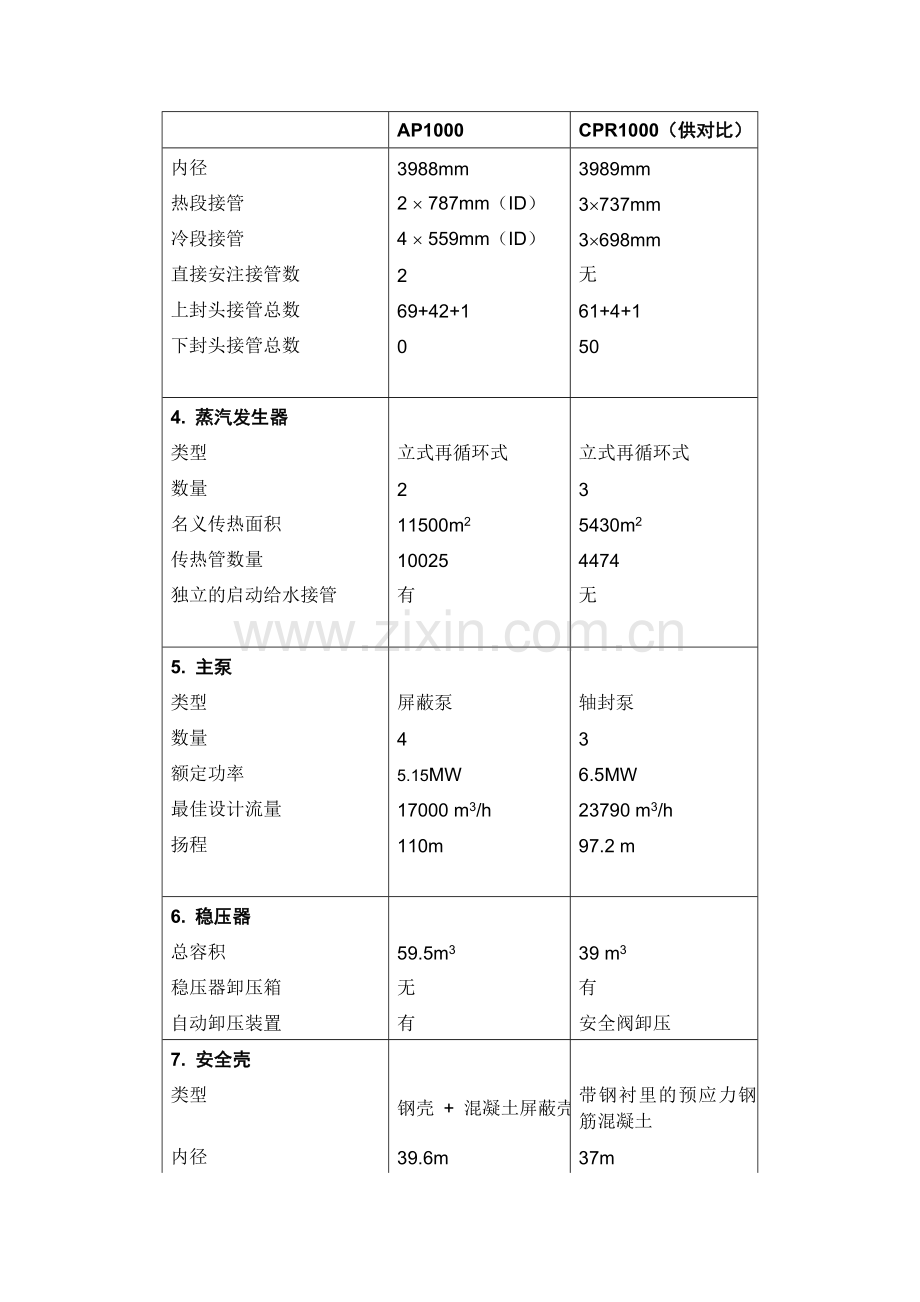

3. 反应堆压力容器

内径
3988mm
3989mm
热段接管
2 ´ 787mm（ID）
3´737mm
冷段接管
4 ´ 559mm（ID）
3´698mm
直接安注接管数
2
无
上封头接管总数
69+42+1
61+4+1
下封头接管总数
0
50

4. 蒸汽发生器

类型
立式再循环式
立式再循环式
数量
2
3
名义传热面积
11500m2
5430m2
传热管数量
10025
4474
独立的启动给水接管
有
无

5. 主泵

类型
屏蔽泵
轴封泵
数量
4
3
额定功率
5.15MW
6.5MW
最佳设计流量
17000 m3/h
23790 m3/h
扬程
110m
97.2 m

6. 稳压器

总容积
59.5m3
39 m3
稳压器卸压箱
无
有
自动卸压装置
有
安全阀卸压
7. 安全壳

类型
钢壳 + 混凝土屏蔽壳
带钢衬里的预应力钢筋混凝土
内径
39.6m
37m
自由容积
58300m3
49400 m3
容积率
17.2 m3/MWt
17 m3/MWt
事故后冷却方式
非能动
能动

8. 安全注入系统

安注箱
2 ´ 56.6m3
3×47.7m3
堆芯补水箱（仅适用于非能动设计）
2 ´ 70.8m3
无
高压安注泵
不需要
3台
低压安注泵
不需要
2台
换料水储存箱
1´2230m3（IR）
1´1600 m3
硼注入箱
不需要
1´3.4m3

9. 安全喷淋系统
无
有
安全喷淋泵
不需要
2台（安全级）
热交换器
不需要
2台（安全级）

10. 正常余热导出
非安全相关
安全相关
设计压力
6.2 MPa.g
4.65 MPa.g
设计流量

2´340 m3/h
2´911 m3/h
11. 乏燃料水池冷却系统

乏燃料水池冷却泵
2´270m3/h
2´360 m3/h
12. 冷却水系统

安全等级
非安全相关
安全相关
设备冷却水泵
2´1800m3/h
2台
厂用水泵
2´1800m3/h
4台

13. 启动给水/辅助给水

启动给水电动泵
2´118m3/h：非安全相关
一台：非安全相关
辅助给水电动泵
无
2´50%：安全相关
辅助给水汽动泵
无
2´50%：安全相关

14. 非能动换热器（仅适用于非能动设计）
60MW、安全相关
无

15. 化容控制

主泵轴封水
不需要
需要
上充泵（补水泵）
2 ´ 22.7 m3/h
3´ 34 m3/h
- 用作安全停堆
不需要
需要
- 连续运行
否
是

16. 仪控系统

I & C类型
数字化分布式
数字化分布式
主控室
计算机化
计算机化

7. 汽机岛

高压缸
1
1
低压缸
3
2或3
主给水泵
3台电动泵
3台电动泵

17. 电气

安全级动力电源
无
2列
柴油发电机
2台：非安全相关
2台应急
安全级仪控电源
4列
2列

AP1000 主参数
一、总体设计
1
电站类型

非能动型两环路压水堆
2
设计寿命
年
60
3
换料周期
月
18个月
4
机组额定净电功率
MWe
~1150
5
电厂可利用率
%
>90
6
极限地震SL-2

0.3g
7
负荷跟踪模式

日负荷跟踪，不需要调硼
二、反应堆及反应堆冷却剂系统主要参数
8
NSSS额定热功率
MWt
3400
9
最佳估算总流量
m3/h
~68000m3/h(推算)
10
运行压力
Mpa.abs
15.5
11
设计压力
Mpa.abs
16.67
12
设计温度
℃
343
三、堆芯
16
燃料组件形式

Robust-14, 17×17
17
燃料组件个数
个
157
19
平均线功率密度
W/cm
187.3
20
批平均卸料燃耗
MWd/tU
55000
23
控制棒组件总数
个
89
24
堆冷却剂RPV入口温度
（热工设计流量）
℃
280.7°C(最佳估计)
25
堆冷却剂RPV出口温度
（热工设计流量）
℃
321.1°C(最佳估计)
四、反应堆压力容器（RPV）
26
进、出口平均温度
℃
310
27
内径
mm
3989
28
总高（含上下管座）
mm
～13200
五、主泵
29
名义流量
m3/h
23790
六、稳压器
30
设计温度
℃
360
31
总容积（冷态最小）
m3
39.75
七、蒸汽发生器（SG）
32
主蒸汽总流量
kg/s
1615
33
主蒸汽出口压力（满功率）
MPa
(abs)
6.71
34
主蒸汽出口湿度
%
≤ 0.25
35
二次侧设计压力
MPa
(abs)
8.6
36
二次侧设计温度
℃
316
37
主给水进口压力（满功率）
MPa
(abs)
7.13
38
主给水进口温度
℃
226
39
设计堵管裕量
%
10
八、安全壳
40
设计压力
MPa
(abs)
0.52
41
内径
m
37
42
墙体厚
m
0.9
43
净容积
m3
～49400
九、汽轮机
44
主汽门前蒸汽压力
MPa
(abs)
6.43
45
主汽门前蒸汽湿度
%
0.47
46
转数
r/min
1500
