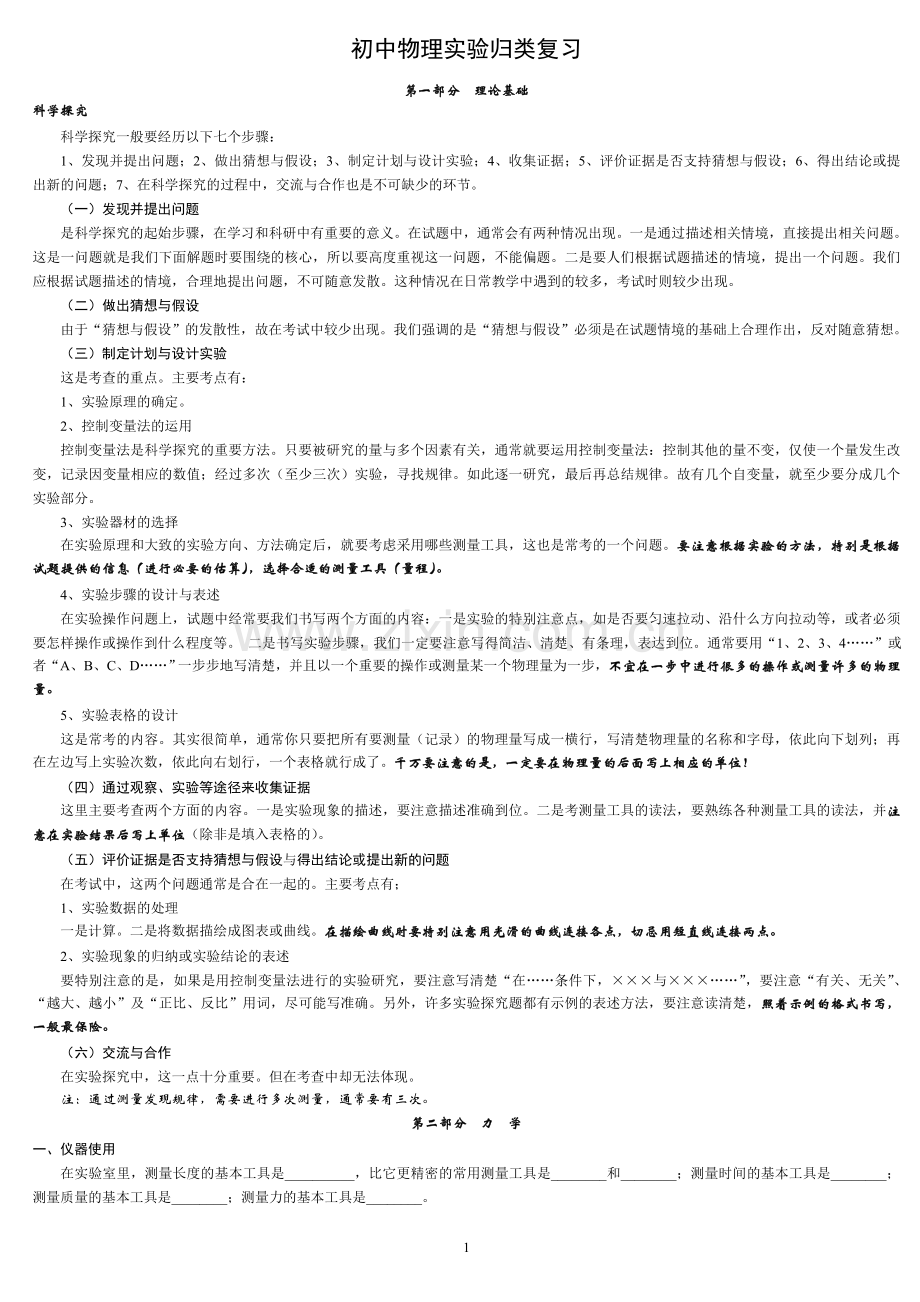

初中物理实验归类复习
第一部分　理论基础
科学探究
科学探究一般要经历以下七个步骤：
1、发现并提出问题；2、做出猜想与假设；3、制定计划与设计实验；4、收集证据；5、评价证据是否支持猜想与假设；6、得出结论或提出新的问题；7、在科学探究的过程中，交流与合作也是不可缺少的环节。
（一）发现并提出问题
是科学探究的起始步骤，在学习和科研中有重要的意义。在试题中，通常会有两种情况出现。一是通过描述相关情境，直接提出相关问题。这是一问题就是我们下面解题时要围绕的核心，所以要高度重视这一问题，不能偏题。二是要人们根据试题描述的情境，提出一个问题。我们应根据试题描述的情境，合理地提出问题，不可随意发散。这种情况在日常教学中遇到的较多，考试时则较少出现。
（二）做出猜想与假设
由于“猜想与假设”的发散性，故在考试中较少出现。我们强调的是“猜想与假设”必须是在试题情境的基础上合理作出，反对随意猜想。
（三）制定计划与设计实验
这是考查的重点。主要考点有：
1、实验原理的确定。
2、控制变量法的运用
控制变量法是科学探究的重要方法。只要被研究的量与多个因素有关，通常就要运用控制变量法：控制其他的量不变，仅使一个量发生改变，记录因变量相应的数值；经过多次（至少三次）实验，寻找规律。如此逐一研究，最后再总结规律。故有几个自变量，就至少要分成几个实验部分。
3、实验器材的选择
在实验原理和大致的实验方向、方法确定后，就要考虑采用哪些测量工具，这也是常考的一个问题。要注意根据实验的方法，特别是根据试题提供的信息（进行必要的估算），选择合适的测量工具（量程）。
4、实验步骤的设计与表述
在实验操作问题上，试题中经常要我们书写两个方面的内容：一是实验的特别注意点，如是否要匀速拉动、沿什么方向拉动等，或者必须要怎样操作或操作到什么程度等。 二是书写实验步骤，我们一定要注意写得简洁、清楚、有条理，表达到位。通常要用“1、2、3、4……”或者“A、B、C、D……”一步步地写清楚，并且以一个重要的操作或测量某一个物理量为一步，不宜在一步中进行很多的操作或测量许多的物理量。
5、实验表格的设计
这是常考的内容。其实很简单，通常你只要把所有要测量（记录）的物理量写成一横行，写清楚物理量的名称和字母，依此向下划列；再在左边写上实验次数，依此向右划行，一个表格就行成了。千万要注意的是，一定要在物理量的后面写上相应的单位！
（四）通过观察、实验等途径来收集证据
这里主要考查两个方面的内容。一是实验现象的描述，要注意描述准确到位。二是考测量工具的读法，要熟练各种测量工具的读法，并注意在实验结果后写上单位（除非是填入表格的）。
（五）评价证据是否支持猜想与假设与得出结论或提出新的问题
在考试中，这两个问题通常是合在一起的。主要考点有；
1、实验数据的处理
一是计算。二是将数据描绘成图表或曲线。在描绘曲线时要特别注意用光滑的曲线连接各点，切忌用短直线连接两点。
2、实验现象的归纳或实验结论的表述
要特别注意的是，如果是用控制变量法进行的实验研究，要注意写清楚“在……条件下，×××与×××……”，要注意“有关、无关”、“越大、越小”及“正比、反比”用词，尽可能写准确。另外，许多实验探究题都有示例的表述方法，要注意读清楚，照着示例的格式书写，一般最保险。
（六）交流与合作
在实验探究中，这一点十分重要。但在考查中却无法体现。
注：通过测量发现规律，需要进行多次测量，通常要有三次。
第二部分　力 学
一、仪器使用
在实验室里，测量长度的基本工具是__________，比它更精密的常用测量工具是________和________；测量时间的基本工具是________；测量质量的基本工具是________；测量力的基本工具是________。
（一）刻度尺1、认识刻度尺
右图中，刻度尺的量程为________、分度值为________。
2、刻度尺的使用
刻度尺的使用要领是“五会”。即：
会认：即正确认识刻度尺的__________、__________、__________；
会放：应使刻度尺的________线或某条（整数）刻度线与被测物体的一条边对齐，把刻度尺的________尽可能与被测物体________，不能歪斜；
会看：读数时，视线应________刻度尺；
会读：除读出最小刻度以上各位数字外，还应____________________________；
会记：记录的测量数据，包括________值、________值和________（没有单位的数值是毫无意义的）。
3、长度测量的特殊方法
（1）化曲为直：将弯曲的轨迹变成直线来测量。如：测量地图上的铁道线长度，可用棉线与它重合，再拉直测量；测薄圆铁片周长，可使铁片顺直线滚一圈再测量起、终点长度。

（2）以多测少或以少测多。如：测一张纸的厚度可测n张纸的厚度再除以n；测细铜丝直径可测出密绕后n匝的长度再除以n；测楼房高度可测每一级楼梯的高度再乘以相应楼层的级数。这种方法适用于完全相同的测量对象，以多测少可提高测量的准确度，以少测多相当于扩大了量程。
（3）利用工具平移。如图所示是测圆锥高度和圆柱直径所用的一种方法。
（4）替代法。用可以直接测量的长度来替代不能直接测量的长度。如测圆柱直径可先测出周长，再根据周长与直径的关系算出直径。
[典型例题]
1．下图中刻度尺使用方法正确的是 ( )

A
B

2．如图所示，用两把刻度尺A、B测量同一物体的长度，刻度尺A的读数为__________，刻度尺B的读数为__________，测量结果更接近于真实值的是______刻度尺。
（二）秒表
下图中，秒表的示数为________。
（三）托盘天平
天平是测量质量的基本工具，天平的本质是一支____________。
在实验室里，常用的测量质量的工具是托盘天平，在测量精度的要求更高时，则使用物理天平；在生活中，常见的测量质量的工具有________、________、________和杆秤。
1、认识托盘天平
请在下图中写出托盘天平各部分的名称。其中，砝码盒中砝码的总质量为________；游码标尺的最大刻度为________，分度值为________。

5g

20g
20g
5g
100g
10g

2、天平的使用
（1）____________调节。即把托盘天平放在________的桌面上。
注：若是物理天平等更精密的天平，在其底盘上还有调节装置，要调节天平的底盘至严格的水平。
（2）____________调节。首先要把________移到________处；再调节________，使指针指在标尺的________处。
注：a）调节平衡螺母时，“哪边高，往哪边调”；
b）调节过程中，当指针在中央红线两边摆的幅度相等时，即为天平平衡；
c）已经调好的天平，在移动位置后再使用时，应再次调节。
（3）称量。
A、应估计被测物体的质量，不能测量超过规定的质量（m物≤“称量”）
B、应把物体放在天平的____盘，砝码放在____盘；液体、粉末和有腐蚀性的化学药品，不能直接放入托盘
C、应根据估计，____________（由大到小/由小到大/随意）地向右盘中加入砝码，夹取砝码必须用________，不能用手直接拿；最后移动游码，直到天平平衡。
注：当往右盘中加入最小的砝码则右盘下沉、而拿掉最小的砝码时左盘要下沉时，应移动游码。
（4）读数。
用一个公式表示：m左=m右+m游码示数
50g
20g
20g
5g
注：1）天平在保管过程中往往在其两边的托盘下衬有“橡胶垫圈”，使用时应注意拿下；
2）使用完毕，应注意收拾仪器。
[典型例题]
1．某同学用天平称物体的质量，天平平衡时右盘中的砝码和游码如图所示，则物体的质量为________。
2．一架托盘天平横梁标尺的最小刻度是O.2g，最大示数是5g，把天平放在水平台上调平后，在天平的左盘内放入被测物体，右盘内放人10g砝码，指针指在分度盘中线的右侧；从右盘内取出lOg砝码后，再放入5g砝码，指针指在分度盘中线的左边，要测出被测物体的质量，应 ( )
A．将右端的平衡螺母旋出一些 B．将右端的平衡螺母旋进一些
C．将左右两托盘交换位置 D．移动游码，使指针指在分度盘中线
3．用托盘天平称量5.4g食盐，若指针稍微偏左，接下来的操作应是　　　　( )
A．减少砝码或游码 B．减少食盐 C．增加砝码或游码 D．增加食盐
（四）量筒和量杯
量筒和量杯是实验室里常用的测体积的工具，通常用______作单位。
“ml”即“cm3”，故1mLl=____ cm3=____L=____ m3。
1、认识量筒和量杯
下图中，量筒的测量范围是__________，分度值为________。与量筒相比，量杯由于口大底小，因而其刻度特点是上____下____。

2、量筒的使用

（1）量筒可以直接测量____体的体积，或者间接地测量____体的体积。
（2）读数时，要把量筒放在______的桌面上，视线要与量筒________——若是凹液面，应以凹液面的________为准；若是凸液面，应以凸液面的________为准。
3、体积测量的特殊方法
（1）对于不能下沉的物体，常用以下方法测量其体积
a）顶针法。即用一根细针（细钢丝）将其按入水中。
b）悬挂法。即在其下面吊上一个重物，使其能沉入水中。
（2）对于易溶于水的物体如冰糖、硫酸铜晶体等，可用以下方法测量其体积。
a）配制饱和溶液，使其不溶。
b）用细砂代替水进行测量。
（3）对于有孔物体或具有吸水性物体如粉笔等，要测量其外观体积，可以采用如下方法。
a）先使其吸足水。
b）用细砂代替水进行测量。
[典型例题]
1．用量筒测量一个金属块的体积，甲同学先后经历了以下步骤：
A、在量筒中倒入适量的水，读出水的体积V1；
B、用细线系住块金属块，将金属块放入量筒，再读出水的体积V2。
则：V1=________；V2=________；金属块的体积V=________。
若乙同学先在量筒中倒入适量的水，忘记读出水的体积就用细线系住金属块，将金属块放入量筒，读出水的体积为V1；将金属块取出后再补读量筒中的水的体积为V2，则他的做法________（合理/不合理），理由是_________________________________________。
（五）弹簧秤
弹簧秤是测量力的常用工具，它是利用弹簧的伸长与受到的拉力成________的性质（即F=k·Δl）制成的。
1、认识弹簧秤。
右图中，弹簧秤的量程为________，分度值为________。
2、弹簧秤的使用方法。
（1）应先____________________，选择合适的弹簧秤；
（2）使用弹簧秤前首先要“________”，即使指针对准“零刻度线”；
（3）应使弹簧的伸长方向与拉力的方向在同一条直线上；
（4）读数时视线要________刻度板。
3、测力的特殊方法。
（1）间接测量法。有些力如摩擦力无法直接测量，测量时要依据“二力平衡”原理。
（2）“并联”法。有时所测力的大小超过弹簧秤的测量范围，此时可以把两支弹簧秤“并联”使用，结果为两支弹簧秤的示数之和。（注意：“串联”无效。）
（六）密度计
密度计可以测量 液体 的密度，它的原理是物体的____________，即________。由于ρ液与V排成反比，所以密度计上的刻度是________（均匀/不均匀）的。下图中，所测液体的密度为____________。
二、重点实验
（一）用天平、量筒测密度
考查内容：
1、实验原理（ρ=m/V）；
2、仪器使用：天平、量筒的用法和读数；
3、误差讨论及实验步骤的优化：引起误差的原因和影响的后果，如测测固体密度时将固体从水中取出后带出了水、测液体密度时有液体沾在杯壁上等；如何优化设计，尽可能避免上述等因素的影响等；多次测量取平均值以减小误差，等等；
能力拓展：
依据密度原理，进行间接测量。只用天平测某液体的密度（另提供一只杯子、适量的水）、测不能直接称量的物体的质量或体积；测形状不规则的物体的面积等。
[示例]：小王同学用天平和量筒做“测定牛奶密度的实验”。
（1）实验的原理为________；
（2）他的实验步骤如下：
①把天平放在水平的桌面上，调节游码，当指针在标尺中央红线的两边摆的幅度相等时，停止调节；
②把盛有牛奶的玻璃杯放在天平的左盘，加减砝码并移动游码，直到指针指在标尺的中央，测得牛奶和玻璃杯的总质量为m1；
③把玻璃杯中的一部分牛奶倒进量筒，如图所示，记下牛奶体积V；
④把玻璃杯和杯中剩下的牛奶放在托盘天平上称量，当天平恢复平衡时，托盘上三个砝码的质量及游码的位置如图所示，记下质量m2．
⑤把以上步骤中测得数据填入下表中求出牛奶的密度．

a）小王的实验步骤中有一处明显不合理，请更正_______________________
_____________________________________________________________；
b）在实验步骤④中，小王在加减砝码和移动游码时，首先做的是 （ ）
A．先加50g的砝码 B．先加5g的砝码
C．先移动游码 D．随便，都可以
c）写出小王计算牛奶密度的表达式________
d）为了使测量结果更精确，请你提出一个可行的建议：________________。
（3）小林同学的步骤是：先用量筒测出一定体积的牛奶，再倒入已经测出质量的烧杯中，最后用天平称出烧杯和牛奶的总质量,最后求得牛奶的密度。与小王同学的方案相比，哪一个更好？为什么？
（二）测滑动磨擦力
考查内容：
1、实验原理（二力平衡）；
2、控制变量法的运用、实验步骤设计；
3、结论表达；
能力拓展：
1、实验方案的优化。
[示例]：小明进行探究滑动摩擦力的大小与哪些因素有关的实验，实验过程如图所示。
（1）在实验过程中，他必须拉着木块作____________运动，这样才能保证________。
（2）比较________两图能说明滑动摩擦力的大小与压力的大小有关；
比较________两图能说明滑动摩擦力的大小与接触面的粗糙程度有关。
（3）在此基础上小明又猜想：滑动摩擦力大小是否会与物体运动速度的大小有关？请你利用图中已有器材验证小明的猜想。写出你的做法，并写出判断的方法。
（三）研究液体内部压强的规律
考查内容：
1、探制变量法的运用；
2、实验现象的描述、实验结论的表达。
[示例]右图是某同学做“研究液体内部压强”实验时所用的装置，下表是该同学实验时记录的部分数据（实验时，压强计的U形管内的液体的质量不发生变化，ρ煤油=0.8×103kg/m3）。
（1）比较表中第1、2、3次实验数据可知：在同种液体的同一深度处，各个方向的液体压强大小___________；
（2）将表中第5次实验时的数据填写完整；并比较表中第1、4、5次实验数据，可知：_______________________________________________________________。

（3）将表中第6次实验时的数据填写完整；并比较表中第5、6次实验数据，可知：_______________________________________________________________。
实验次数
研究对象
橡皮膜所处深度/cm
橡皮膜朝 向
压强计
左管液面高度/cm
右管液面高度/cm
1
水
4
朝上
8
12
2
水
4
朝下
8
12
3
水
4
朝左
8
12
4
水
8
朝上
6
14
5
水
10
朝上

6
煤油
10
朝上
6

（五）探究杠杆的平衡条件
考查内容：
1、操作要领；
2、对力臂的理解；
3、表格设计与数据分析、结论表达；
[示例]小强在探究“杠杆的平衡条件”时，经历了如下的实验步骤：
A、调节杠杆两端的螺母，使杠杆在__________位置平衡；
B、在杠杆的两边挂上钩码，并移动悬挂位置，使杠杆重新平衡；
C、改变动力或动力臂的大小，并重新调节，再次使杠杆平衡；
D、如此多次测量，得到多组数据。
（1）小强进行步骤A的调节的目的是______________________；
（2）在步骤C中，当小强改变动力的大小后，为使杠杆重新平衡，接下来的操作步骤是（多选）
A．改变动力臂大小 B．改变阻力大小
C．改变阻力臂大小 D．调节平衡螺母
（3）实验获得的数据如下表：
实验次数
动力／N
动力臂／cm
阻力／N
阻力臂／cm
1
4
5
2
10
2
1.5
10
3
5
3
2
15
3
10
4
l
20
1
20
分析上表，用F1、F2、L1和L2分别表示动力、阻力、动力臂和阻力臂，杠杆平衡条件可表示为：__________________________________。
（4）当小强进一步做如图所示的实验时，发现不再满足（3）中得到的规律，请你对此作出评析：__________________________________________________________
（六）测滑轮组的机械效率（参阅九上P21）
考查内容：
1、实验原理（η=W有用/W总）；2、器材选择、滑轮组绕线、操作要领
3、表格设计、数据处理4、结论表达、推论分析
[示例]：小明要进行“测滑轮组机械效率”的实验。
（1）实验原理为________
（2）小明说，还少刻度尺，无法进行实验。你的观点是___________________；另外，请你再给小明提一点实验中的注意点___________________________________。

实验次数
钩码重G（N）
动滑轮G′（N）
拉力F（N）
滑轮组的机械效率η
1
0.5
0.4
0.33
50.6％
2
0.5
0.4
0.36
46.3％
3
1
0.4
0.53
63.3％
4
1
0.6
0.62
53.8％
5
1
0.6
0.38
52.6％
6
2
0.6
0.60
67.0％
（3）经过实验，小明得到了下表的实验数据：

请你对表中各小组的实验数据进行分析比较，回答下列问题：
a）请根据表中数据推断小明在第1次和第6次实验时所使用的滑轮组，要求把图画在右边的方框中：
b）实验中影响滑轮组效率的主要因素是什么？
第1次
第6次
___________________________________________________________________________________________________
c）第1、2两次的动滑轮重相同，提起的钩码重也相同，测出的滑轮机械效率却不同，原因不可能是 ( )
A．滑轮和轮与轴间的摩擦力大小不同 B．测拉力时没有使测力计匀速上升
C．测拉力时拉力的方向没有竖直向上 D．钩码被提升的高度不同
d）第4、5两次的动滑轮重相同，提起的钩码重也相同，所用的拉力却不同，原因是_____________________________________________
e）请你就如何提高滑轮组的机械效率提出自己的建议(要求写两点):
①____________________________________________________
②____________________________________________________
（七）探究动能的大小与哪些因素有关
考查内容：
1、控制变量法的运用：动能大小的显示方法、速度的控制方法；实验步骤的设计；
2、现象描述与结论表达。
[示例]某同学在探究“物体的动能与什么因素有关”的实验中，设计了如图所示的实验方案，并进行了以下三步实验操作：
A、让铁球甲从斜面F点滚下打到一个小木块上，推动木块使木块从位置A移动，记下木块移动到的位置B。
B、让铁球甲从斜面E点滚下，打到相同的小木块上，推动木块使木块从位置A移动，记下木块移动到的位置C。
C、换一铁球乙(m乙>m甲)从斜面上F点滚下，打到相同的小木块上，推动木块从位置A移动，计下木块移动到的位置D
（1）每一次都要让铁球推动木块的目的是：___________________________________；
（2）由A、B两步得到的结论是：_____________________________________________；
由____、C两步得到的结论是：__________________________________________。
三、课本其他实验
1、探究影响物体所受重力大小的因素（得出公式G=mg）2、探究影响塑料刻度尺形变的因素（认识力的三要素）
3、探究压力作用的效果 4、探究流速对液体压强的影响
5、探究阿其米德原理 6、探究物体的浮沉条件
7、探究二力平衡的条件 8、探究阻力对物体运动的影响（伽利略斜面小车实验）
9、观察惯性现象 10、估测上楼时的功率
11、探究重力势能的大小与哪些因素有关 12、动能、势能的相互转化
变化：只用天平，不能用量筒
[示例]给你一架天平、一杯水、一个空瓶子，请你测出一包牛奶的密度，要求写出步骤和表达式。

2、用浮力原理
（1）只用弹簧秤
[示例]1、给你一支弹簧秤、一杯水、一根细线，测出一块矿石的密度。要求写出步骤和表达式。
2、给你一支弹簧秤、一杯水、一根细线，要测量一块木块的密度。你还需要什么辅助工具（不是测量工具）？并写出步骤和表达式。

（2）只用量筒
[示例]1、给你一支量筒、一杯水、一根细线，一根细钢丝，测出一块木块的密度。要求写出步骤和表达式。
2、给你一支量筒、一杯水、一根细线，要测量一块矿石的密度。你还需要什么辅助工具（不是测量工具）？并写出步骤和表达式。
（3）运用漂浮原理
[示例]1、给你一支饮料吸管、一块橡皮泥、一把刻度尺，一杯水，测出一杯盐水的密度。要求写出步骤和表达式。
2、给你一块长方体木块、一把刻度尺，一杯水，请测出木块的密度。要求写出步骤和表达式。
第三部分 电学
一、仪器使用
（一）电流表
1、观察电流表
（1）电流表的表盘上有一个字母____，用此表测量的电流值的单位是________．
（2）常用的电流表有三个接线柱．其中“－”是公用接线柱，“0.6”或“3”是“＋”接线柱．当使用“－”和“0.6”接线柱时，量程为________，最小分度值为______；当使用“－”和“3”接线柱时，量程为________，最小分度值为______．
2、使用方法
（1）校零：检查电流表的指针是否对准零刻度线，如有偏差，进行较正；
（2）串联：电流表必须串联在电路中，使电流从标有“0.6” 或“3”接线柱流入电流表，从“－”接线柱流出电流表；
（3）不允许把电流表直接连到电源的两端；
（4）使被测电流不超出电流表量程：在已知电路中电流大小时，直接选择合适的量程；若不能判断，则先试用大量程，然后进行选择．
注：“试触“时，应使用用大量程，且只能把一个接线柱接好，用另一根导线头迅速试触另一接线柱，观察电流表指针的反应……
3、读数
上图中，若使用的是小量程，示数为________；若使用的是大量程，示数为________。两次读数之比为________。
4、理解
电流表本身的电阻很小，通常将电流表看成一根导线，电流表两端的电压忽略不计。
[典型例题]
甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处. 当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况. 请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上.

甲同学的问题：________________________________________；
乙同学的问题：________________________________________；
丙同学的问题：________________________________________；
（二）电压表
1、观察电压表
（1）电压表的表盘上有一个字母____，用此表测量的电压值的单位是________．
（2）常用的电压表有三个接线柱．其中“－”是公用接线柱，“3”或“15”是“＋”接线柱．当使用“－”和“3”接线柱时，量程为________，最小分度值为______；当使用“－”和“15”接线柱时，量程为________，最小分度值为______．
2、使用方法
（1）校零：检查电压表的指针是否对准零刻度线，如有偏差，进行较正；
（2）并联：电压表必须并联在待测电路两端，并注意使电流从标有“3” 或“15”接线柱流入电压表，从“－”接线柱流出电压表；
（3）使被测电压不超出电压表量程：在已知电路中电压大小时，直接选择合适的量程；若不能判断，则先试用大量程，然后进行选择．
3、读数
上图中，若使用的是小量程，示数为________；若使用的是大量程，示数为________。两次读数之比为________。
4、理解
电压表本身的电阻很大，所以通过电压表的电流很小，若跟其他用电器串联，会导致其他用电器不能正常工作；故在电路分析电路时通常将电压表看成是断路。
（三）滑动变阻器
1、滑动变阻器的原理
滑动变阻器是通过改变_______________________________来改变________，达到改变电路中的________的目的。
2、观察滑动变阻器
滑动变阻器是将外表涂有绝缘漆的电阻线密绕在绝缘的陶瓷筒上制成的；通常有四个接线柱。
滑动变阻器的“铭牌”上有两个重要数据，是选用滑动变阻器的依据。如“50Ω、1.5A”，表示的物理意义是：
“50Ω”表示该滑动变阻器的____________为50Ω，或其电阻可在________Ω之间变化。“1.5A”表示_______________________________是1.5A。
2、滑动变阻器的使用方法
（1）常规接法：选用“_____________”两个接线柱，______联在电路中。
a）如图所示，当选用________两个接线柱时，电阻丝全部接入电路，相当于接入____________。当选用________两个接线柱时，接入电路的阻值为0，相当于接入_____________。
b）当使用“一上一下”两个接线柱时，共有______种接法。接法________和________的作用是相同的，当滑片向右移动时，接入电路的电阻值变大。
c）还要注意，将滑动变阻器接入电路时，在闭合开关前，应移动滑动变阻器的滑片P，使其接入电路的电阻________。
（2）特殊接法
a）电位器接法。电位器本质上就是一个滑动变阻器，作用主要是使被控制的元件的电压可以从零开始连续变化，如图甲所示。
图甲中，闭合开关S，当滑动变阻器的滑片在A端时，灯泡L的亮度为________，当滑片P在A端时，灯泡的亮度为________；当滑片P从B端滑到A端的过程中，电流表示数的变化特点是____________________________，电压表示数的变化特点是___________
____________________________________。
b）其它接法。
如图乙所示，闭合开关S，当滑片P从A端滑到B端的过程中，灯泡L的亮度变化规律是_______________________________；
如图丙所示，闭合开关S，当滑片P在A端时，灯泡L1________、L2________；当滑片P在B端时，灯泡L1________、L2________；当滑片从A端滑到B端时，灯泡L1的亮度变化规律是_______________________，L2的亮度变化规律是_______________________。
（四）电阻箱
与滑动变阻器相比，电阻箱的优点是可以_____________________________，缺点是接入电路的电阻__________________________。
（读数略）
拓展：右图中，家用自来水表的读数为________（保留一位小数）。
[典型例题]
每一次测量电阻都要使用许多仪器，小王觉得很是麻烦。他决定把现有的一只电流表改造成一只专门测量电阻的仪表。为此，他选择了一个电压稳定的电源E与电流表A及一个定值电阻R0串联，使用时，只要在M、N间接入待测电阻Rx，即可由电流表的示数推算出电阻值。
E
M
N

（1）在电路中串联定值电阻的目的是______________________；
（2）在M、N间接入的待测电阻越大，电流表的示数就______。设电源E的电压为U0、定值电阻的阻值为R0、电流表的示数I，请写出待测电阻的表达式____________
（3）若小王所用的电源电压为3V，当他把M、N直接连接起来时，为使电流表的示数最大，他选用的定值电阻的阻值应为______Ω，当小王在M、N间接入一材料时，发现电流表的示数为零。请对此现象作出合理的解释（两种）：
a）_______________________________________________________
b）_______________________________________________________
（4）请根据（3）中电源、电阻的数据，在电流表表盘的0.2、0.4A处标上相应的电阻值。
（六）电能表（参阅九下P2）
1、认识电能表（略）
2、使用电能表
[典型例题]
小明家新买了一只电磁炉，小明感觉用它烧水时速度比较慢。他猜想：可能是电磁炉的功率比较低（标定功率小于实际功率），也可能电磁炉的效率比较低。因此他决定测量电磁炉的实际功率。经观察，他家中的电能表的表盘如图所示。
（1）为了测量电磁炉的实际功率，他还需要一样测量工具________；
（2）写出测量方法和要测量的物理量：
（3）写出计算电磁炉实际功率的数学表达式_______________。
（七）测电笔
二、重点实验探究
（一）探究影响导体电阻大小的因素
考查内容：
1、电阻大小的显示方法；
2、控制变量法的运用、实验步骤设计；
3、结论表达。
注：实验结论的表述是重点
[示例]小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：
猜想①：在温度不变时，导体的电阻与导体的材料有关；
猜想②：在温度不变时，导体的电阻与导体的长度有关；
猜想③：在温度不变时，导体的电阻与导体的横截面积有关．
供她选择的导体如下表所示：
序号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.8
0.5
B
锰铜
0.8
1
C
锰铜
0.8
0.5
D
锰铜
1.2
0.5

甲　　　　　　　　乙

她画出了如右图甲所示的电路图（M、N之间为导体），并正确连接了电路．请完成下列填空（只填序号）：
（1）要验证猜想①，小芳同学应选择的两段导体是____________；
（2）要验证猜想②，小芳同学应选择的两段导体是____________；
（3）要验证猜想③，小芳同学应选择的两段导体是____________；
（4）电路中，电流表与小灯泡均可用于显示电流大小，你认为，两者中，选用________效果更好．在电路中接入小灯泡还可以起到防止________的作用．
（5）有同学提出，要探究电阻与温度的关系．老师向同学们提供了一个废灯泡的灯芯（图14-2乙），请用这个灯芯设计一个实验来研究这个问题．要求：
①在图14-2乙中补全电路图．　
②说明操作、判断的方法和可能的结果．
（二）探究欧姆定律
考查内容：
1、选择器材（量程），连接电路图；
2、控制变量法的运用、操作的特殊要求、电表读数；
3、实验数据的处理，如画成图像或图像分析；
4、实验结论的表达。
注：滑动变阻器的作用、调节的方法、结论表述是重点
[示例]如图所示是探究电流与电压、电阻关系的实验电路图。
（1）由于电路中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了 法。
（2）实验探究分两步进行：a.保持________不变，探究电流与电压的关系；b.保持_______不变，探究电流与电阻的关系。
（3）某步骤的实验中，第一次是把15Ω的电阻接入电路，调节滑动变阻器的阻值，使电压表的示数为2.5V ，读取电流表示数；再把15Ω的电阻换成10Ω的电阻，继续进行实验……
a）请你在下图中连接第一次实验所需的电路；
--　0.6　3
--　3　15
15Ω
10Ω
5Ω
C
P
D
B
A
S

b）当把15Ω的电阻换成10Ω的电阻后，闭合开关，电压表的示数将________；按照你连接的电路，详细叙述你接下来的操作过程：________________________
______________________________________________________________。
（4）在探究过程中，滑动变阻器所起的作用有：
a）_____________________________________________________；
b）_____________________________________________________。
（5）右上图是根据实验数据绘制的图像，其中正确表示电阻不变，电流随电压变化的图像是________图（选填“甲”或“乙”）。
（6）综合甲、乙丙图像可得到的结论是_______________________________________
__________________________________________________________________。
（三）测量定值电阻的阻值
考查内容：
R
