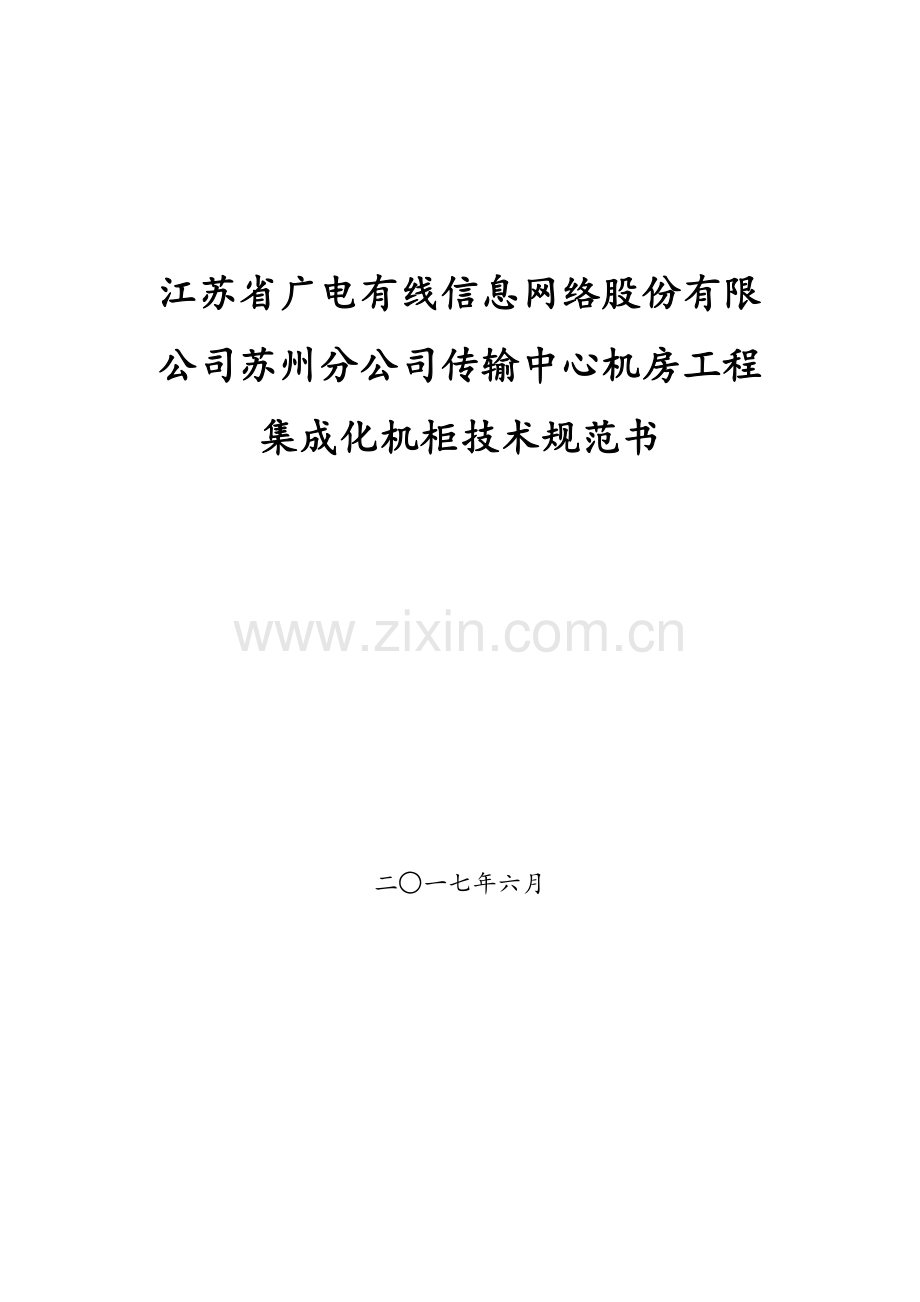

江苏省广电有线信息网络股份有限公司苏州分公司传输中心机房工程集成化机柜技术规范书

二○一七年六月

目 录
1. 概述 1
1.1. 定义 1
1.2. 必须满足的技术标准/规范 3
1.3. 名词和术语 4
2. 工程建设背景及采购需求 5
2.1. 工程建设背景 5
2.2. 采购需求一览表 5
3. 机柜主要技术要求 8
3.1. 使用环境要求 8
3.2. 主要技术性能 9
3.2.1 机柜外观要求 9
3.2.2 机柜尺寸、结构及配置要求 9
3.2.3 机柜内气流组织要求 13
3.2.4 机柜配电要求 14
3.2.5 电量监测与告警装置 17
3.2.6 安全防护性能 17
4.密闭通道结构主要技术要求 18
4.1. 密闭通道结构部件功能 18
4.2. 冷通道控制、联动功能 20
4.3. 外观要求 20
4.4. 其它技术要求 20
5. 技术服务要求 20
5.1.标志、包装、运输、贮存 20
5.2设备检验 21
5.2.1. 出厂检验 21
5.2.2. 供货 22
5.2.3. 到货检验 23
5.2.4. 到货抽检 23
5.3. 工程服务方式 25
5.3.1. 交钥匙服务 25
5.3.1.1分工界面 25
5.3.1.2工程服务要求 26
5.4. 设备验收 26
5.4.1 初验 26
5.4.2. 试运行 27
5.4.3. 终验 27
5.5. 保修 28
5.5.1. 保修期 28
5.5.2. 故障件修理 28
5.5.3. 故障响应及技术支持服务 28
5.5.4. 备件供应 31
5.5.5. 技术文件 31
5.5.6. 特殊情况下的服务 32
5.5.7. 电子文档提供服务 32
5.5.8. 资料共享 32
5.6. 技术培训 32
5.6.1. 现场培训 32
5.6.2. 其它培训 32
5.7. 其它服务要求 33
6. 技术建议书 34
6.1. 说明 34
7. 附件 34

1. 概述
1.1. 定义
1. 本文件为江苏有线苏州分公司（以下称甲方）为苏州有线传输中心机房采购机柜相关内容的工程技术规范书。本规范书将作为谈判的基础，供设备提供方（以下称乙方）编制建议书及报价之用。本规范书中定义的集成机柜，指包含机柜（含机墩）、密闭通道结构、架内PDU、架顶走线架的集成化设备构成。
2. 乙方须对本技术规范书进行点对点应答，必须在引用本技术规范书的基础上,进行逐条逐项答复、说明和解释,即:首先针对乙方所提供的设备对实现或满足程度明确作出“满足”、“不满足”、“部分满足”的应答，不得使用“明白”、“理解”等词语。对于要求进行描述或说明的必须按照要求进行详细的描述或说明。应答标准说明如下：
(1) 应答中未明确答复“满足”、“不满足”、“部分满足”的条款，均视为“不满足”。
(2) 对于答复为“满足”的条款，表示本期工程提供的成熟设备（含软硬件）完全满足该项条款，该项功能已经包括在乙方为本期工程所提供的设备中，且该功能的相关费用已经含在本期报价中。对功能条款应答满足时，要求厂家对该功能进行详细描述，否则若发生歧义，甲方保留最终的解释权。
(3) 对于答复为“不满足”条款，表示目前完全不满足该项条款。对暂时不满足的，乙方必须给出开发计划，承诺满足时间，并对相关软、硬件的变更情况进行说明。若无法提供开发计划、承诺满足时间、对相关软、硬件的变更情况进行说明的，须说明原因及对甲方需求的影响。
(4) 对于答复为“部分满足”的条款，乙方须在应答中明确指出满足和不满足部分，并分别加以详细说明。对不满足部分，乙方说明要求与答复“不满足”的条款相同。
(5) 对于包含有多项内容的条款，如果乙方对其中部分内容存在有不满足的情况，乙方应在应答中予以明确指出并做以详细说明。对于在应答中没有明确说明不满足的内容，均视为满足。
(6) 对于需要进行描述或说明的条款，可以采用附件方式答复，并在点对点应答中用“详见”、“参见”的方式明确指明附件名称中的具体章节、页码及条款。
3. 对本技术规范书要求提供具体数据的技术指标，乙方应提供具体技术数据和指标，并要给出数据的来源，否则视该条回答无效。对于本技术规范书应答数据，要求乙方以纸质附件形式提供由甲方组织的投标产品检测报告或检测证明材料。
4. 本技术规范书应视为保证本工程正常运行所需的最低要求。如有遗漏，乙方应予以补充，否则一旦中标将认为乙方认同遗漏部分并免费提供。
5. 根据本规范书要求，乙方应在应答中说明给甲方提供的技术文件、技术支持、人员培训等的范围和程度。
6. 乙方对于规范书的疑问可以通过书面材料与甲方联系。在规定的应答和建议书提交最后期限以前，甲方将以书面材料给予答复。有关甲方答复材料的复印件也将递交所有得到技术规范书的乙方。
7. 在技术谈判的各个阶段，甲方将以书面形式要求乙方对有关问题进行进一步的技术澄清，乙方应以书面资料给予正式应答；所有各阶段的技术澄清文件都将作为合同附件。
8. 甲方在任何时候都保留和拥有对本文件的解释权。甲方有权在签订合同前，根据需要修改和补充本技术规范书，修改补充后的最终技术规范书将作为合同的附件。
9. 乙方在参与本项目中，对于甲方披露和提供的所有信息应作为商业秘密对待并予以保护，未经甲方授权不得将任何信息泄漏给第三方，否则甲方有权追究乙方的责任。
10. 带★标记条款：为本文中不可偏离条款。
11. 带▲标记条款：为本文中重要条款。
12. 乙方提出的建议书应包括以下内容：
(1) 所供各设备手册，包括详细技术性能、功能和工作原理、维护和操作等。
(2) 所供各设备安装手册，包括详细的设备安装、各种安装材料的应用等，应具有相应的图纸；
注：所有电子版附件应统一放置在独立的文件夹中，便于检索。
1.2. 必须满足的技术标准/规范
1. 乙方的设备应符合以下技术标准：
1)《数据设备用网络机柜技术要求和检验方法》（YDT 2319-2011）；
2)《数据设备用网络机柜技术规范》（Q/CT 2171-2009）；
3)《通信建筑工程设计规范》YD/5003-2014；
4)《电子信息系统机房设计规范》GB50174-2017；
5)《建筑设计防火规范》GB 50016-2014；
6)《气体灭火系统设计规范》GB50370—2005；
7)《建筑内部装修设计防火规范》GB50222-95（2005年版）；
8)《通信局（站）防雷与接地工程设计规范》（YD5098-2005）；
9)《民用建筑电气设计规范》JGJ16-2008；
10)《电信设备安装抗震设计规划》（YD5059-2005）；
11)《通信用配电设备》（YD/T585-2010）；
12)《通风与空调工程施工质量验收规范》（GB 50243-2002）；
13)《民用建筑供暖通风与空气调节设计规范》（GB 50736-2012）；
14)《公共建筑节能设计标准》（GB 50189-2015）；
15)《全国民用建筑工程设计技术措施》（暖通空调•动力）（2009年）；
16)《通信局(站)电源、空调及环境集中监控管理系统》（YD/T 1363 -2005）；
17)《电子信息系统机房施工及验收规范》GB50462-2008
18)《中国人民共和国广播电影电视工程建设行业标准》GYT5084-2011
2. 甲方的企业标准与中国行业标准不一致的地方，以甲方的企业标准为准；本文件提出的具体技术要求高于上述文件和规范要求的，以本文件为准。
3. ★乙方的设备应具备国家或相关权威机构的认证报告和检测报告。请以附件形式提供全套认证报告和检测报告；若本次投标型号与认证型号不一致，要求投标型号满足本技术标书要求，并以附件形式列表说明本次投标型号与认证型号的主要技术指标差别。对本技术规范书的应答数据必须与检测报告一致，若检测报告无该项数据，请说明应答数据的出处。
4. ▲请乙方提供集成化机柜的国家权威机构检测报告。请以附件形式提供全套检测报告复印件。
5. 投标产品应取得设备抗震性能检测合格证。请投标人应答是否满足，并以附件形式提供国家权威检测机构出具的证书及检测报告。
6. 乙方需将对本技术规范书的应答数据汇总并以附件的形式提交。
1.3. 名词和术语
1. 集成化机柜
集成化机柜指包含有用于安装服务器、数据设备的标准网络机柜，架内PDU，用于对机柜进行抗震加固的机墩底座，用于一组多个标准网络机柜的密闭通道结构构造件以及架顶走线架。
2. 柜门总面积（S）
在评估机柜门（或类似部件）的开孔通风状况时，该柜门（或类似部件）的正面面积称为柜门总面积。
3. 开孔区域、开孔区域面积（Sq）和开孔区域面积比（Rq）
机柜门（或类似部件）上被均匀、密集开孔的区域称为开孔区域，见附图1所示。以开孔区域边界的孔的几何中心连线所围成的区域面积为开孔区域面积。开孔区域面积与柜门总面积之比为开孔区域面积比。

机柜门板开孔区域示意图
4. 开孔面积（Sk）、孔径（d）和开孔率（Rk）
对于机柜门（或类似部件）上的某一个孔，其通透部分平面积即开孔面积。开孔形状为圆形时，其孔径为孔的直径；开孔形状为其他形状时，其孔径为与孔等面积的圆的直径。机柜门（或类似部件）上所有开孔面积之和与开孔区域面积之比为开孔率。

5. 全通透率（Rt）
机柜门上（或类似部件）所有开孔面积之和与柜门总面积之比。

6. 封闭冷通道构造件
封闭冷通道由顶部隔离单元、侧门隔离单元、框架安装单元、内部预警单元、顶部窗口驱动装置、线材和辅助安装件等组成，如图1

图1 封闭冷通道示意图

2. 工程建设背景及采购需求
2.1. 工程建设背景
甲方传输中心机房工程一期启动三层数据中心配套工程，其中三层数据中心建筑面积约2435.95㎡。
2.2. 采购需求一览表

表2.2-1 三层数据中心3-1机房采购需求表
设备名称
安装位置
(列）
规格型号
机架尺寸(W*D*H)mm
颜色
数量
备注
交流服务器机柜1
D1-16、E1-16
交流前进风机柜，带侧门，前后网状门，带盲板（不安装）。走线方式为上进上出，PDU为主备用20A输入，输出为10×2主备用国标三芯10A插座加空开，4×2主备用国标三芯16A插座加空开。配置2块搁板，对应位置安装水平分线槽，6付搁档。
600*1000*2200

41
含卫星机房9个机柜
熔纤型ODF
A1-12、B1-12、C5-18
每架ODF含8模块，每模块72芯，8个单模模块
300*800*2200

38

走线架（米）

三层600mm宽

46

走线架（米）

单层600mm宽

7

走线架（米）

单层300mm宽

169

尾纤槽（米）

240mm宽

38

尾纤槽（米）

120mm宽

101

注：所有机柜带侧门，前后网状门。电源柜、机柜需做底座,底部不要联体,地板高度上表面800mm。
表2.2-2 三层数据中心3-2机房采购需求表
设备名称
安装位置
规格型号
机架尺寸(W*D*H)mm
颜色
数量
备注
交流服务器机柜2
A、B、C、H、I、J、K、L、M
交流前进风机柜，带侧门，前后网状门，带盲板（不安装）。走线方式为上进上出，PDU为主备用20A输入，输出为10×2主备用国标三芯10A插座加空开，4×2主备用国标三芯16A插座加空开。配置2块搁板，对应位置安装水平分线槽，6付搁档。
600*1200*2200

95
含测试间11个机柜，
安装封闭冷通道的B列机柜不需要购买中间机柜的侧门
交流服务器机柜3
D、E、F、G
交流前进风机柜，带侧门，前后网状门，带盲板（不安装）。走线方式为上进上出，PDU为主备用32A输入，输出为10×2主备用国标三芯10A插座加空开，4×2主备用国标三芯16A插座加空开。配置2块搁板，对应位置安装水平分线槽，6付搁档。
600*1200*2200

74

安装封闭冷通道的C/D/E/F/G列列机柜不需要购买中间机柜的侧门
熔纤型ODF
每列机柜列尾（H、I列除外）
每架ODF含8模块，每模块72芯，8个单模模块
300*1200*2200

11

封闭冷通道
B/C,D.E,F/G列
含门，翻转天窗、消防联动等，冷通道控制箱内增加分励脱扣线圈，冷通道内需含温感、烟感，封闭通道间距1200mm，按照机柜定制
每个通道20个机柜位长度

60
封闭通道间距1200mm，按照机柜定制，含门，翻转天窗、消防联动等
走线架（米）

双层600mm宽

90

走线架（米）

单层600mm宽

54

走线架（米）

单层300mm宽

352

尾纤槽（米）

240mm宽

72

尾纤槽（米）

120mm宽

195

注：所有机柜带侧门，前后网状门。电源柜、机柜需做底座,底部不要联体,地板高度上表面800mm。
安装冷通道的机柜不需要购买中间机柜的侧门。
表2.2-3 三层数据中心3-3机房采购需求表
设备名称
安装位置
规格型号
机架尺寸(W*D*H)mm
颜色
数量
备注
交流服务器机柜2
A-M列
交流下送风机柜，带侧门，下底板1/3前部开进风,机柜前门采用玻璃门，带盲板（不安装）。走线方式为上进上出，PDU为主备用20A输入，输出为10×2主备用国标三芯10A插座加空开，4×2主备用国标三芯16A插座加空开。配置2块搁板，对应位置安装水平分线槽，6付搁档。
600*1200*2200

161

熔纤型ODF
每列机柜列尾（H、I列除外）
每架ODF含8模块，每模块72芯，8个单模模块
300*1200*2200

11

走线架（米）

双层600mm宽

90

走线架（米）

单层300mm宽

298

尾纤槽（米）

240mm宽

72

尾纤槽（米）

120mm宽

153

注：所有机柜带侧门，前后门。电源柜、机柜需做底座,底部不要联体,地板高度上表面800mm。
以上任何一项采购内容，甲方可以视建设要求单独采购；再没有明确说明的情况下，由乙方统一提供上述采购内容。
3. 机柜主要技术要求
3.1. 使用环境要求
工作温度：－5℃～＋40℃。
相对湿度：≤85%RH（25℃±5℃时）。
海拔高度：1000m，海拔高度＞1000m 时，应按 GB/T 3859.2-1993 规定降额使用。
垂直倾斜度：≤5%。
3.2. 主要技术性能
3.2.1 机柜外观要求
1. 机柜涂覆层应表面光洁、色泽均匀、无流挂、无露底；金属件无毛刺、无锈蚀。请乙方应答是否满足。
2. 机柜门板、侧板平整，无扭曲、无变形，也不明显抖动；门板开孔均匀。请乙方应答是否满足。
3. 机柜标志应齐全、清晰、色泽均匀、耐久可靠。机柜正面和背面上方应设有用以标注序号的标签或位置，列头、列尾机柜朝外的侧板上应设有用以标注列号的位置。请乙方应答是否满足。
4. 机柜及其附属部件、涂覆层、标志、饰物等均应采用难燃或不燃材料。请乙方应答是否满足。
3.2.2 机柜尺寸、结构及配置要求
(一) 外形尺寸
1. 本次招标机柜尺寸规格为600mm*1000mm*2200mm /600mm*1200mm*2200mm（宽度(w)*深度(l)*高度(h)），内部可用空间不小于42U。请乙方应答是否满足并应答机柜可安装空间。

图1 机柜外形尺寸示意图
2. 机柜需采用二维标识，标识需要清除明了一一对应，机柜U数从下至上标识。
(二) 基本结构
1. 机柜基本结构由框架、后门、侧板、顶板、底板及相应定位、紧固件组成。机柜内部可设置安装立柱、层板及进排风、供配电装置等。请乙方应答是否满足。
2. 机柜主要承重部件（框架、横梁、立柱、U位方孔条、L型支架、层板）所使用的钢板厚度均为2.0mm以上，前后网孔门、侧门、顶板、底板、PDU固定板、强电线缆扎线板、网线扎线板、挡板所使用的钢板厚度不小于1.5mm。请乙方应答是否满足。
3. 机柜采用上进上出线方式，便于线缆的管理和空气的流通。
4. 机柜顶部应采用三段式设计（前、中、后三块顶板尺寸相同并可分别拆卸），顶部要求设计4个下线圆孔，每个孔直径150mm，要求设置毛刷，4个孔分别位于机柜顶部4个角落，前部2个圆孔正对两侧立柱,后圆孔正对弱电理线架和PDU出线，圆孔位置要考虑进出线方便。
5. 机柜为固定式安装，需设置与底座固定孔，要求在机柜四角采用螺栓固定。机柜并柜后，机柜之间不应有明显的透光缝隙。
6. 柜体结构及其内部安装立柱、L型支架等组成部件应牢固并满足YD5059抗震要求，标识立柱需镀锌（不喷漆）。请乙方应答是否满足。
7. 装配应具有一致性和互换性，零部件应最大限度地采用标准件和通用件，紧固件无松动。外露和操作部位的零部件应光滑，无锐棱毛刺。请乙方应答是否满足。
8. 机柜可以并列安装，随机应配有并柜连接件。请乙方应答是否满足。
9. 机柜前后门右下角处各有接地装置，不得影响设备安装。机柜后部最顶部1U处需安装1条接地铜条，铜条需设置不小于10个接线孔(满足16平方毫米线缆接线大小)，机柜后部垂直方向需安装一条接地铜条，此接地铜条应与机柜顶部的接地铜条可靠连接。请乙方应答是否满足。
(三) 内部结构
1. 机柜内部应设置4根或6根安装立柱，用于安装设备和L型支架。安装立柱能够前后移动调节。安装立柱的间距、孔距等机柜内部尺寸结构应满足GB/T 3047.2的要求。请乙方应答是否满足并应答机柜内部立柱数量，立柱间距、孔距等数据。
2. 机柜每2U扣除档条的净高度为89mm（档条厚度为2mm，建议按照每1U增加1mm方式，2U合计增加2mm，供档条安装）。
3. 没有使用的机柜空间，需要安装卡扣型挡板（1U或2U高），做好前后密封。
4. L型支架深度应与机柜深度匹配，支架应便于安装和拆卸，其安装高度和前后位置可以调节。支架的固定方式可根据用户需求，使用螺丝或弹性插销、卡接部件等固定方式。请乙方应答是否满足。
5. L型支架承重大于40KG，长度750mm，折弯处应设置加强筋；支架安装后，同一水平面的支架底边间距≤370mm；单个支架底边超出方孔条内边用于承载设备的有效长度须≥41mm，避免某些宽度较窄的设备无法上架。L型支架,层板等可作为可选配件，可根据建设需求单独采购。如下图：

6. 机柜正面立柱方孔条距离前门门框之间保留50mm空间，后立柱方孔条与后门门框之间距离为250mm。
7. 层板深度应与机柜深度匹配，标准型层板承重≥40kg，加强型层板承重≥80kg。层板应便于安装和拆卸，其安装高度和前后位置可以调节。层板的固定方式可根据用户需求，使用螺丝或弹性插销、卡接部件等固定方式。请乙方应答是否满足。
8. 机柜的静止承重须高于1000kg（不含机柜及所带部件自重）。
(四) 附属配置
1. 机柜后部左右两侧各设置一条侧边扎线板或走线槽，分别用于通信线缆和电源线的布放与绑扎；机柜配电单元设于右侧（从机柜后面看）扎线板外部（配电单元的具体要求参见3.2.4节相关条款）。所有线缆管理件设置应合理、充分、方便操作，如图3所示。请乙方应答是否满足。

图3 机柜线缆管理及布线位置示意图
2. 每个机柜配置24套卡扣螺丝用于网络设备上架使用（不含L型支架安装所需要卡扣螺丝）。
3. 机柜配置机墩，机墩尺寸为602mm*1200mm*1000mm（宽*深*高）。机墩推荐选用钢质材料，构件型号应能满足承载需要。表面应作防锈处理，喷涂颜色可采用黑色。预留螺孔孔位准确。请乙方应答是否满足并应答机墩材料及螺孔孔距。
4. 钢结构制作、安装、验收应符合《钢结构工程施工及验收规范》（GB50205-2001）的要求。
5. 螺栓孔采用钻孔成孔法，螺栓连接节点应符合要求，预留螺孔孔位准确。
6. 焊接时应选择合理的焊接工艺及焊接顺序，以减小钢结构中产生的焊接应力和焊接变形。对无垫板的单面施焊对接焊缝，要求施焊后反面清根补焊。焊脚尺寸均为5mm满焊，焊缝质量等级为二级。
7. 制作前表面采用抛丸喷砂进行除锈处理，除锈质量等级应达到GB/T中Sa2级标准。磷化膜厚度不小于(5μm)，静电喷塑膜厚度不小于(100μm)。喷涂颜色可采用黑色。
8. 出厂前先进行检查，允许偏差：长度偏差：±2mm，总体弯曲不大于长度的1/1000,局部弯曲不大于被测长度的1/750，安装后实际轴线偏离设计位置不得大于所测高度的1/750。其余偏差均应满足现行国家规范规程与甲方企业标准。
9. 机墩要求在工厂预制好运输至现场安装，不接受任何现场焊接。机墩成品外观应平滑。机墩应按照通信设备安装抗震设计图集设置必要的构造措施，以满足地震作用下不发生倒塌等破坏。
10. 机墩应满足机柜与设备以及走线架（承载于机柜顶部时）的承重要求，并满足YD 5059抗震要求。与机柜的连接部件不超出机柜宽度及深度尺寸限界。机架底座附图中的底座“L型”支架应做为选配件，能单独提供。机墩底座应满足呼和浩特的抗震烈度下相应承载力及变形要求（承重重量为1500kg）。请乙方应答是否满足并应答机柜承重，机墩承重等指标。
3.2.3 机柜内气流组织要求
(一) 基本要求
1. 机柜内设备正面板平面应配置必要的密封组件，使冷风全部进入设备正面板进风口而不泄漏。密封组件主要包括安装立柱两侧和顶部或底部的密封挡板（视机柜进风方式而定），以及上下设备之间的密封面板（也称假面板或盲板）等，如图4所示。密封面板规格应有1U、2U等多种规格，拆装方便，不易脱落，不易变形。密封面板、密封挡板及其它密封组件应采用不易变形、轻便、难燃或不燃材料制作。密封面板、密封挡板及其它密封组件等可作为可选配件，可根据建设需求单独采购。请乙方应答是否满足并应答密封面板规格尺寸，密封面板材质。

图4安装了密封面板和密封挡板的机柜正视图
2. 并列排放的机柜间应有侧板隔离，防止设备排出的热风在相邻机柜间横窜。请乙方应答是否满足。
3.2.4 机柜配电要求
(一) 总体要求
1. 机柜应配置一整套可拆卸、可更换的固定式配电单元（PDU），用于机柜设备电源的引入、分配、保护、分合、接插（插座或端子）等。请乙方应答是否满足。
2. 机柜配电单元内主要元器件（断路器）应采用相当于施耐德，西门子，ABB技术水平的产品。
(二) 结构及安装要求
1. 配电单元推荐采用竖条形一体化结构，将配电、保护、接插集成在一起，且其正面可拆装，便于安装、更换接插模块和接插（接线）。竖条形一体化配电单元或分体结构的接插单元的安装位置一般为机柜后部一侧（电源线扎线板或走线槽外侧）。从机柜后向前看，在机柜的左侧设置弱电走线扎线板（尺寸宽度15cm），在机柜的右侧固定PDU装置。PDU长度不小于2米。PDU和扎线板应紧贴侧板安装，安装区域不得有横梁。请乙方应答是否满足并应答配电单元具体结构。
2. 机柜PDU安装后厚度不超过同侧平面，即机柜后侧平面之间净宽投影方向没有阻挡。请乙方应答是否满足。
(三) 交流配电单元
1. 配电单元的输入电源采用单相三线制电源（220V）。请乙方应答是否满足并应答配电单元的输入电源模式。
——电源频率：50Hz
——每路输入电流允许最大值：推荐20A/32A。
——输出分路电流允许最大值：推荐10A/16A。
2. 电源输入端应设接线端子组，可以连接16 mm2以下的电缆，并可根据需求安装电流计量装置；各输出分路以插座方式为设备提供接电条件，输出插座采用防脱落结构与装置，插头插入后的接触可靠且不易脱落，其数量要求见采购需求一览表。请乙方应答是否满足并应答插座数量。
3. 机柜电源输入应设置独立的过流、短路保护装置。请乙方应答是否满足。
4. 保护装置一般选用交流用空气开关，安装在总输入或输出分路相线上，方便操作和更换，并满足其散热要求，保护装置的额定值应与总输入或输出分路额定值相匹配。选用空气开关，则其应符合GB 10963.1的要求，瞬时脱扣形式为C型（脱扣范围＞5In～10In），额定短路能力为6kA。请乙方应答是否满足并说明保护装置类型。

(四) 接线端子组
1. 接线端子组应符合GB 14048.7和GB 14048.8的相关要求，选用带接线片（铜线铒）、扣板、接线腔等防止线头松散部件的螺纹型（螺栓型、柱式等）接线端子。相关要求包括：
——端子应能够与导线可靠导通，并紧固连接、不易松动，确保与导线间能够长期保持必须的接触压力。
——端子导电性能良好，耐机械应力（压力、扭力等）疲劳、耐磨损、耐锈蚀。
——端子与端子排的设计安全可靠、方便操作，能够较好地防止线头间相互触碰以及接线时由于零件（如垫圈、螺母等）跌落而造成事故。
——端子应有清晰、明显的标识；端子外应设安全盖板及明显标识，防止误操作及触电。
——端子接线部件（如螺栓、垫片、铜鼻等）应配置齐全。
——对于交流配电单元，各分路端子及所连电缆额定截面积均为2.5mm2；排列顺序从左至右依次为零（N）、相（L）、地（PE），也可上下设置或错行设置。请乙方应答是否满足。
(五) 插座
交流输出插座
插座应优先选用符合GB 1002规定的两极带接地单相插座，也可采用符合GB 17465.1要求的C9/C10两极带接地单相插座（IEC 60320 C13/C14），并满足下列要求：
——插座簧片应具有良好的导电性能和机械弹性，具有良好的耐疲劳、耐磨损、耐腐蚀性能（建议锡磷青铜材质）；单个插头从插座拔出所需最小力应≥30N，以防止插头在正常使用时自动脱落或因轻微碰撞而导致接触不良。
——插座应选用模块化标准件，方便拆装更换模块。
——插座额定电流为10A，特殊情况下可选用16A；插孔顺序为上地（PE）、左零（N）、右相（L）。请投标方应答是否满足并应答插座类型。
后期可根据招标方将来采购设备灵活调整插座电流（16A，10A）及插座类型。
(六) 接地
1. 机柜内应设置统一接地装置（或横截面积≥36mm2的接地铜排）。前后门框右下角处应设接地装置，尽量靠近门框，不得影响设备安装，柜体及其内部各金属部件应与接地装置可靠连通。请乙方应答是否满足并说明接地装置的示意图。
2. 配电单元到用户终端设备（服务器）的电源连接线缆应采用符合GB 2099.1的不可拆线式成端电缆，其中设备端连接器采用符合GB 17465.1 C9（IEC 60320 C13）规格的插头，配电单元端连接器采用符合GB 1002或GB 17465.1 C10／IEC 60320 C14规格要求的两极带接地单相插头，或压接了接线片（铜鼻）的接线端。请乙方应答是否满足。
(七) 温升
1. 当配电单元通入额定电流时，插座、端子连接处的温升应不超过55℃，空气开关壳体的温升不超过40℃。请乙方应答是否满足。
(八) 防雷保护
1. 配电单元应具有抗雷击、抗浪涌保护性能，防雷等级应达到YD/T 944中防雷分级第1级的要求。请乙方应答是否满足。
3.2.5 电量监测与告警装置
1. 机柜应能安装电量监测与告警装置，并可独立工作或与列电源分配柜上的相应装置协调配合工作。当电源列柜已具有针对各机柜的电量检测与告警装置时，各机柜可不再重复配置本装置。请乙方应答是否满足。
2. 告警装置及功能。根据用户需求，机柜应能够根据所监测电流值产生过流（过载）告警和断电告警；并必须能够以指示灯形式输出告警，根据用户需求，可以选择以声音形式输出告警；若具有声音告警功能，则必须同时具有手动关闭告警音的功能。电流值恢复正常后，告警应能自动恢复。告警门限应能根据需要进行设置。请乙方应答是否满足并说明电流告警装置功能。
3. 电流指示及告警指示宜安装在机架后部上方。不宜安装在柜门上。请乙方应答是否满足。
4. 机柜采用灯光指示时，采用LED指示灯。请乙方应答是否满足。
3.2.6 安全防护性能
1. 绝缘电阻。机柜内各带电回路（该回路不直接接地）对地（或柜体）绝缘电阻应≥10MΩ（500V兆欧表测量1min后读数）。请乙方应答是否满足并具体说明。
2. 绝缘强度。机柜内各带电回路对地（或柜体）以及两个非电气连接的带电回路之间，应能承受2500V、50Hz正弦试验电压1min，不出现击穿或飞弧现象，漏电流≤10mA。请乙方应答是否满足并具体说明。
3. 3C认证。所有接线端子、插座、保护装置等电气部件均应符合国家相关电气安全标准，质量可靠；其中插座、接线端子和过流、短路保护装置应通过国家3C认证。请乙方应答是否满足。
4. 防护等级。在正常使用条件下，机柜内电气部分防护等级应不低于IP2X。请乙方应答是否满足并应答防护等级。

4.密闭通道结构主要技术要求
4.1. 密闭通道结构部件功能
1. 通道密闭结构件为独立支撑件，不需要机柜作为支撑，适配安装置顶交换机框架。结构支架单元式框架在现场进行拼装，通道支架现场可实现快速组装。支架结构件为参考设计，在满足设备安装空间的前提下，厂家可根据制造经验进行优化调整。支架除了支撑垂直方向受力，应考虑水平方向抗震受力，防震等级按照8级烈度设防。支架结构件可为支撑落地或水泥地面固定安装，可参见下图。

2. 密闭通道框架在没有安装机柜的地方，应有相应的密封挡板进行密封，避免冷热气流混合。
3. 密闭通道框架需采用模块化结构件拼装设计，不接受任何现场焊接。结构件之间应尽可能少螺栓固定。
4. 考虑到网络机柜安装时尺寸上出现公差，框架水平方向尺寸应预留一定的公差（如每个机柜之间不少于2mm公差）。机柜安装后，需用密封条包边处理避免漏风。
5. 通道密闭框架上方安装阻燃有机玻璃，可采用电磁控制脱落翻转式通道天窗。天窗面积应不少于80%，同时确保气流密封性，现场便于安装拆卸。选用电磁控制模式，相关控制器供电需由不间断电源提供，保证断电后消防安全性。
6. 通道密闭支架材料选用钢材Q235B，立柱型号不小于方钢管50X50X5，以上设计供参考。投标厂家可根据以下支撑重量优化结构形式，但优化结构形式的微模块框架产品应同时提供详细结构计算书，计算结果应满足本技术规范书要求。通道密闭支架支撑自身重量。
7. 通道密闭支架顶部侧向变形容许值为h/150（h为相应位置高度）。支架立柱长细比容许值120。
8. 应对实际生产的通道密闭支架通过实验进行检验，需满足8度（0.20g）地区建设要求，支架承载力、变形、长细比及构造措施均应满足相关规范规程要求。
9. 钢结构制作、安装、验收应符合《钢结构工程施工及验收规范》（GB50205-2001）的要求。
10. 螺栓孔采用钻孔成孔法，螺栓连接节点应符合要求，预留螺孔孔位准确。
11. 焊接时应选择合理的焊接工艺及焊接顺序，以减小钢结构中产生的焊接应力和焊接变形。对无垫板的单面施焊对接焊缝，要求施焊后反面清根补焊。焊脚尺寸均为4mm满焊，焊缝质量等级为二级，成品外观应平滑。
12. 制作前表面采用抛丸喷砂进行除锈处理，除锈质量等级应达到GB/T中Sa2级标准。磷化膜厚度不小于(5μm)，静电喷塑膜厚度不小于(100μm)。
13. 出厂前先进行检查，允许长度偏差：当总长L≤5m时为±2mm,当L＞5m时为±3mm。±2mm；总体弯曲不大于长度的1/1000,局部弯曲不大于被测长度的1/750；安装后实际轴线偏离设计位置不得大于所测高度的1/750。其余偏差均应满足现行国家规范规程与甲方企业标准。
14. 所有支架均采用防腐喷涂处理，喷涂颜色可采用机架黑色。
15. 通道密闭框架内部预留相关位置可安装摄像头，烟感，温湿度传感器，压差传感器，照明灯具等。通道顶板有烟感、温湿度传感器。
16. 优化和规范机房内的气流分布组织。
17. 顶部隔板可开合式，出现消防隐患时可断电打开隔离板。
18. 具有手动强行打开隔离板功能。
19. 通道两侧隔离门可推拉开合。
20. 顶部封闭隔离板打开后，管理员到场确认，手动关闭。
21. 通道隔离门和顶部隔离板为满足防火要求透明材料，不影响光线采集。

4.2. 冷通道控制、联动功能
为保障在机房出现火灾时，灭火气体能顺利的进入到机柜中，控制系统将对机房的消防状态进行监测，如果消防系统报警，会自动发指令控制机柜上盖板的吸合器电源断开，使得机柜上盖板能迅速掉下，不影响灭火效果；当灭火完毕后，手动完成上盖板闭合，平时常闭。
投标方需在每个通信机房配置一个集中控制器，集中控制器接收到消防联动控制信号后，能控制打开通信机房内的所有封闭冷通道顶部有机玻璃翻板。投标方需提供集中控制器与通信机房内消防干接点的接线线缆。

4.3. 外观要求
乙方应根据机房内通信机柜最终布置图进行相应二次深化设计，现场组装或制作要求精细，接缝整齐严密，粘接牢固，不开胶，板面覆盖层应耐污、不打滑、无明显可见的包差及疵点。金属表面防锈层牢固，采用镀锌处理的应有多层金属光泽、无疵点，采用喷涂处理层应柔光、无明显可见的色差、起泡及疵点。颜色应与网络机柜颜色一致或相近，整体美观协调。
4.4. 其它技术要求
密闭通道结构安装机房所在机柜列采用220V交流供电方式，密闭通道结构中天窗控制等相关电源设备需支持220V交流供电方式。
请投标方补充说明设备在机械性能、维护便利性、节能环保等方面的特色技术或措施（补充的内容不得与前面的投标应答重复）。

5. 技术服务要求
5.1.标志、包装、运输、贮存
(一) 标志
1. 产品应有永久性标识，标明产品型号、名称、注册商标、生产单位、出厂年月、机号。
2. 产品颜色以及表面印刷文字、图案应符合订货的要求。
3. 产品所配置的电源插座、风扇等配件应有商标或生产厂的标记。
(二) 包装
1. 产品应包装出厂，包装要求及包装箱面标志应符合GB/T 3873中的规定。
2. 包装箱内除产品外，还应装入以下物品和有关文件，文件可用塑料袋或纸袋封装：
a） 备附件及专用工具；
b） 产品使用说明书；
c） 产品合格证；
d） 装箱清单。
3. 产品包装时选用合适的材料和结构，确保产品在运输过程中防震、防潮、不损坏。
(三) 运输
1. 产品包装后，可用汽车、火车、轮船、飞机等运输，在运输中应避免碰撞、跌落、雨雪的直接淋袭和日光曝晒。正常运输中不会出现有损设备外观及性能的情况。
(四) 贮存
产品应贮存于通风良好，温度范围在－25℃～＋55℃，相对湿度≤85%，周围环境不含有腐蚀性气体，无有害化学药品和气体的库房内。
5.2设备检验
5.2.1. 出厂检验
出厂检验应在设备生产完毕、发货前进行，具体的时间安排，双方根据合同要求确定。乙方应向甲方提供6人次、时间3天的厂验需求，厂验内容包括设备检验、装机测试等。由乙方提供详细的厂验计划（包括设备检验、相关技术参数测试等），并经甲方确认。乙方按服务报价向甲方收取厂验费用。费用包括甲方厂验人员在当地的交通及食宿费。
出厂检验前，双方应共同商定具体的方案，验收测试所需的相关设施由乙方提供（如测试环境
