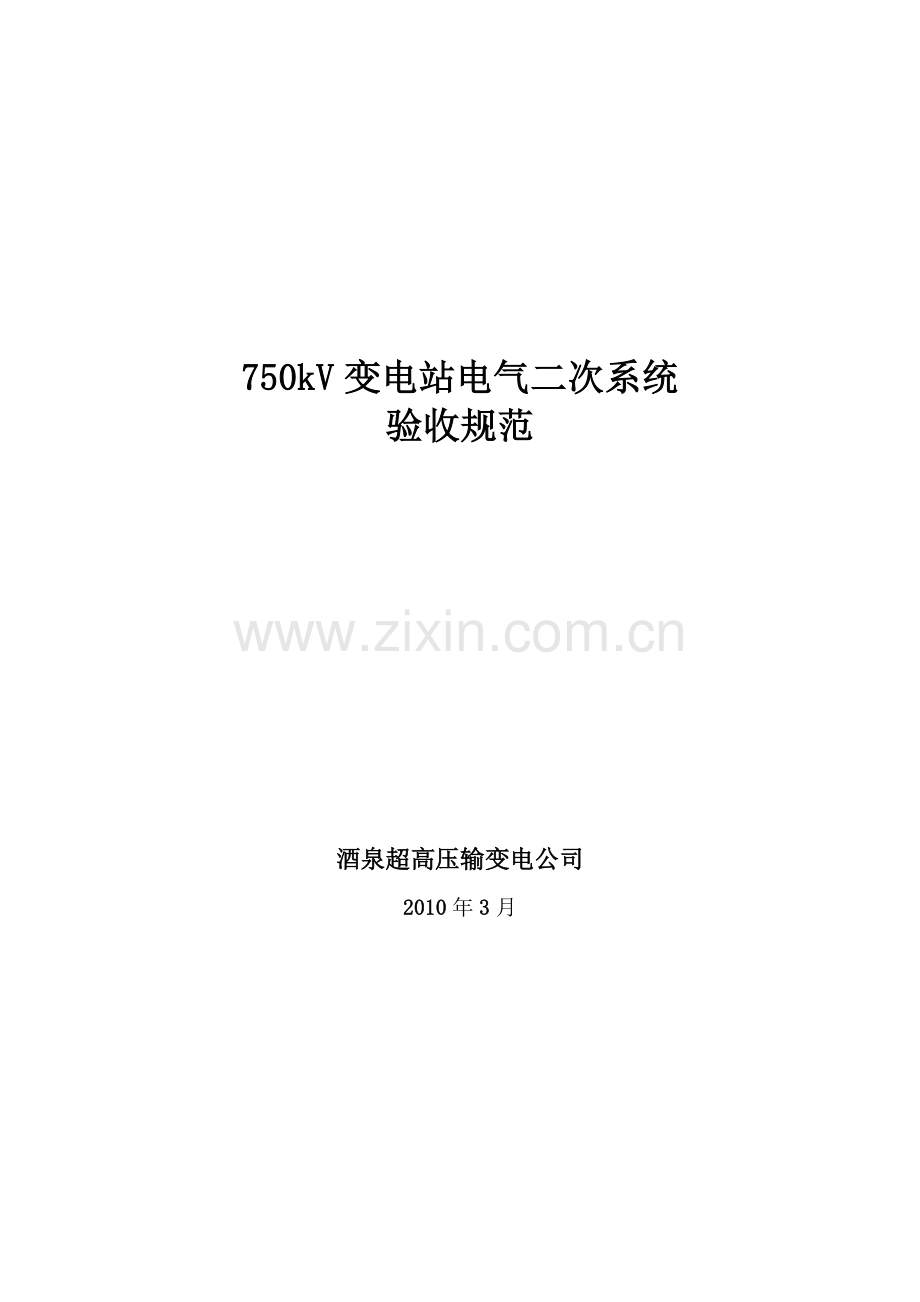

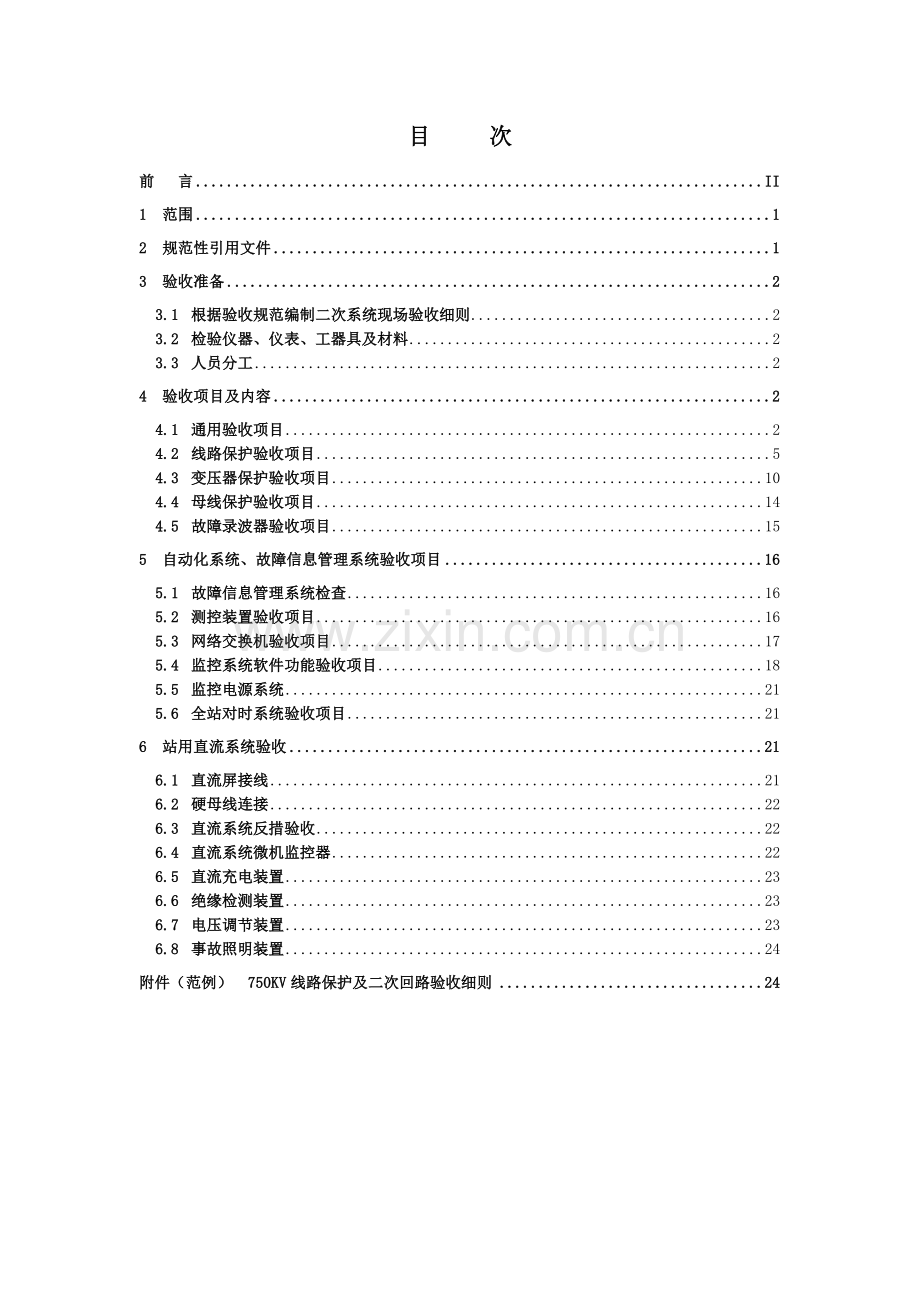

750kV变电站电气二次系统验收规范酒泉超高压输变电公司2010年3月目 次前 言II1 范围12 规范性引用文件13 验收准备23.1 根据验收规范编制二次系统现场验收细则23.2 检验仪器、仪表、工器具及材料23.3 人员分工24 验收项目及内容24.1 通用验收项目24.2 线路保护验收项目54.3 变压器保护验收项目104.4 母线保护验收项目144.5 故障录波器验收项目155 自动化系统、故障信息管理系统验收项目165.1 故障信息管理系统检查165.2 测控装置验收项目165.3 网络交换机验收项目175.4 监控系统软件功能验收项目185.5 监控电源系统215.6 全站对时系统验收项目216 站用直流系统验收216.1 直流屏接线216.2 硬母线连接226.3 直流系统反措验收226.4 直流系统微机监控器226.5 直流充电装置236.6 绝缘检测装置236.7 电压调节装置236.8 事故照明装置24附件（范例） 750KV线路保护及二次回路验收细则24 本验收规范由酒泉超高压输变电公司进行编制并负责解释。本规范审核人：杨德志 张宏军本规范审核人：刘 罡 张东良 司军章 范晓峰 李玉明 苏军虎 茹秋实 康 鹏 张致海本规范主要起草人：任 伟 龚 晖 石永安 刘培民 魏 佳 高宝龙 王建刚 海世杰 张国林 牛 毅 王 晖1 范围本规范根据相关规程和反措规定了750kV变电站继电保护、安全自动装置及其二次回路的验收内容、项目和要求。本规范适用于750kV变电站继电保护及二次系统的现场验收工作。其它电压等级变电站继电保护、安全自动装置及其二次回路的验收参照本规范执行。2 规范性引用文件本750kV变电站二次系统验收规范是根据以下规范标准、规程以及对继电保护专业的相关管理要求编写：u Q/GDW 157-2007750kv电力设备交接试验标准u Q/GDW 239-20091000kv继电保护和电网安全自动装置检验规程u 西北750KV输变电工程竣工预验收及分系统调试指导意见西北电网生技2009年48号文u GB 7261-2001继电器及继电保护装置基本试验方法u GB5015091电气装置安装工程电气设备交接试验标准u Q/GDW120-2005750KV变电所电气设备施工质量检验及评定规程u DL/T 995-2006继电保护和电网安全自动装置检验规程u GB/T 14285-2006继电保护和安全自动装置技术规程u DL/T 587-2007微机继电保护装置运行管理规程u Q/GDW 161-2007线路保护及辅助装置标准化设计规范u Q/GDW 175-2008变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范u GB50171-92电气装置安装工程盘、柜及二次回路结线施工及验收规范u 电气装置安装工程电缆线路施工及验收规范u 国家电网公司十八项电网重大反事故措施继电保护重点实施要求u 国家电网公司继电保护全过程管理规定u 电力工程直流系统设计技术规程（DL/T5044-2000）u 国家电网公司 直流电源系统技术标准u 国家电网公司 直流电源系统运行规范u 国家电网公司 直流电源系统技术监督规定u 国家电网公司 预防直流电源系统事故措施3 验收准备3.1 根据验收规范编制二次系统现场验收细则3.2 检验仪器、仪表、工器具及材料3.2.1 继电保护班组应配置必备的检验用仪器仪表，应能满足继电保护检验需要，确保检验质量。3.2.2 定值检验应使用不低于0.5级的仪器、仪表；测控装置应使用不低于0.2级的仪器、仪表检验。3.2.3 装置检验所用仪器、仪表应经过检验合格。3.2.4 微机型继电保护试验装置应经过检验合格。3.2.5 可根据现场实际需要准备工器具及材料。3.3 人员分工3.3.1验收工作开始前,应按照间隔分组安排验收人员。3.3.2对于端子箱、保护通道接口柜等验收交接面，应在验收前明确各自验收范围。3.3.2后台四遥试验应由运行和保护人员共同验收，按照验收细则做好记录。4 验收项目及内容4.1 通用验收项目4.1.1 资料验收4.1.1.1 施工图纸：所有施工图齐全、正确，竣工图纸及其电子版图纸要求设计单位在工程竣工投产后三个月内移交。4.1.1.2 调试报告及安装记录：检查所有调试报告及安装记录是否齐全、正确。4.1.1.3 专用工具及备品备件：检查专用工具及备品备件是否齐全，要求与装箱记录单上所记载的一致。4.1.1.4 厂家说明书、技术资料、组屏图纸等的技术文件：检查说明书、组屏图纸等技术文件齐全，要求与装箱记录单上所记载一致，图纸资料及技术说明书要求至少一式四份。4.1.2 外观检查4.1.2.1 反措验收1）交、直流的二次线不得共用电缆；动力线、电热线等强电路不得与二次弱电回路共用电缆；各组电流和电压线及其中性线应分别置于同一电缆；双重化配置的保护的电流回路、电压回路、直流电源、双跳闸绕组的控制回路等，两套系统不应合用一根多芯电缆。2）二次回路电缆不得多次过渡、转接；变压器、电抗器非电量保护由其就地端子箱引至保护室的二次回路不宜存在过渡或转接。3）高频同轴电缆屏蔽层应在两端分别接地，并沿高频同轴电缆上方敷设截面不小于100mm2、两端接地的铜导体。结合滤波器高频电缆侧的接地点应与耦合电容的一次接地点分开，结合滤波器高频电缆侧的接地点应在距一次接地点35m处与地网连接。4）所有保护屏地面下宜用截面不小于100mm2的接地铜排直接连接构成等电位接地母线，接地母线应首尾可靠连接形成环网，并用截面不小于50 mm2、不少于4根铜排与厂站的接地网直接连接；屏柜装置上的接地端子应用截面不小于4 mm2的多股铜线和接地铜排相连，接地铜排应用截面不小于50 mm2 的铜排与地面下的等电位接地母线相连，所有二次电缆和高频电缆屏蔽层应使用截面不小于4 mm2 多股铜质软导线可靠连接到等电位接地网的铜排上。5）所有电流互感器、电压互感器的二次绕组必须有且仅有一个接地点；有电气直接连接的电流互感器的二次回路，其接地点应在控制室一点接地；经控制室零相小母线（N600）连通的几组电压互感器的二次绕组必须在控制室一点接地。各电压互感器的中性线不得接有可能断开的开关和接触器，来自电压互感器二次的4根开关场引入线和电压互感器开口三角回路的2根开关场引入线必须分开且应使用各自独立的电缆。6）保护电源和控制电源应该分别由独立的的空气开关控制；对于双重化配置的保护装置：两套保护的直流电源应相互独立，分别由专用的直流熔断器从不同的直流母线段供电，有两组跳闸线圈的断路器，各跳闸回路应分别由专用的直流熔断器从不同的直流母线段供电，保护电源应与其对应的操作回路的电源一一对应；对于由一套保护装置控制的多组断路器，要求每一断路器的操作回路应相互独立，分别由专用的直流熔断器供电；信号回路由专用熔断器供电，不得与其它回路混用。7）每一套独立的保护装置应有直流电源消失报警的回路。8）上、下级熔断器之间的容量配合必须有选择性。4.1.2.2其它部分验收4.1.2.2.1二次回路接线的检查：1）电缆固定应牢固，装置及与之相连接的二次回路的接线应该整齐美观、牢固可靠，电缆牌及回路编号标示清晰、正确、无褪色。2）跳(合)闸引出端子与正、负电源端子应适当隔开且有明显标识。5）所有二次电缆都应采用阻燃铠装屏蔽电缆，屏蔽层在开关场、控制室同时接地，严禁采用电缆芯两端接地的方法作为抗干扰措施，多股软线必须经压接线头接入端子。6）电流回路电缆芯截面2.5mm2；控制电缆或绝缘导线芯截面、强电回路电缆芯截面1.5mm2；弱电回路电缆芯截面0.5mm2；屏柜内导线的芯线截面应不小于1.0mm2。7）所有端子排的接线稳固，不同截面的电缆芯不许接入同一端子，同一端子接线不宜超过两根。4.1.2.2 .2 屏柜、端子箱内端子排布置的检查：1）屏柜上的端子排按照“功能分区、端子分段”的原则设置，端子排按段独立编号，每段应预留备用端子，端子排名称运行编号应正确，符合设计要求。2）端子排的安装位置应便于更换和接线，离地高度应大于350mm。3）正、负电源之间以及正电源与跳合闸回路之间应以一个空端子隔开。4.1.2.2.3 保护屏上设备及其编号、标示的检查：1）保护屏上的所有设备（压板、按钮、把手等）应采用双重编号，内容标示明确规范，并应与图纸标示内容相符，满足运行部门要求。2）转换开关、按钮、连接片、切换片等安装中心线离地面不宜低于300mm ，便于巡视、操作、检修。3）压板不宜超过5排，每排设置9个压板，不足一排时用备用压板补齐，宜将备用压板连片拆除；压板在屏柜体正面自上而下，从左至右依次排列；保护跳合闸出口压板及与失灵回路相关压板采用红色，压板底座及其它压板采用浅驼色，标签应设置在压板下放。4.1.2.2.4 保护屏屏顶小母线的检查：1）保护屏屏顶小母线的截面应不小于6.0mm2，两屏之间的小母线应用截面不小于6.0mm2 的多股软线连接。小母线两侧应有标明其代号或名称的绝缘标志牌，字迹清晰、不宜脱色。2）屏顶小母线裸露部分与未经绝缘的金属体之间的电气间隙不得小于12mm。4.1.2.2.5 保护屏、户外端子箱（包括开关、互感器端子箱）、端子盒的检查：1）端子箱应有升高座，孔洞等密封良好，端子箱、端子盒应有防雨、防潮、防尘措施，其外壳与主地网焊接。2）屏、柜、箱的接地应牢固良好。可开启的门，应以裸铜软线与接地的金属构架可靠连接。3）安装结束后，屏、柜、箱的预留孔洞及电缆管口应封堵好。4.1.2.2.6电缆沟电缆敷设检查： 电缆沟电缆敷设应整齐，标志清晰，一二次电缆应分层布置，二次电缆置于一次电缆下层。4.1.2.2.7 其他部分检查：1）安装通信设备的小室，在屏地面下宜用截面不小于100mm2 的接地铜排直接连接构成等电位接地母线，接地母线应首尾可靠连接形成环网，并和保护室保护屏下敷设的接地铜排用不小于100mm2 铜线直接连接。2）传输保护信息的接口装置至距保护装置、光纤配线架大于50m时(特殊设备应以厂家技术要求为准)应采用光缆。3）分相电流差动保护应采用同一路由收发的通道。4.1.3 TV、TA及其相关二次回路检查4.1.3.1反措验收1）双重化配置两套保护的电流回路应分别取自电流互感器互相独立的绕组，二次绕组的分配应避免主保护出现死区。2）双重化配置的两套保护之间不应有任何电气联系，两套主保护的电压回路宜分别接入电压互感器的不同二次绕组。4.1.3.2其它部分验收4.1.3.2.1 电流互感器及其相关回路检查：1）检查、试验互感器所有绕组的极性、变比、准确级应满足对应保护、测量和计量的要求，电流互感器的变化与定值通知单应一致。2）利用饱和电流、励磁电流和电流互感器二次回路阻抗近似校验各绕组是否满足10%误差要求。3）互感器各次绕组的连接方式、极性应满足设计和装置实际要求。4）对电流互感器二次绕组接线进行检查：可采用二次通流的方法（在电流互感器接线盒处分别短接各绕组、保护屏处通入电流方法或在保护屏处分别短接各绕组、电流互感器接线盒处分别通入二次电流的方法）检验接入保护、盘表、计量、录波、母差等的二次绕组的连接组别的正确性和回路完整性。5）所有电流二次回路必须经带负荷测试来检查回路是否正确和完整。6）备用电流回路的短接必须可靠，防止电流互感器二次回路开路。4.1.3.2.2 电压互感器及其相关回路检查：1）检查、试验互感器各绕组的极性、变比、准确级应满足对应保护、测量和计量的要求，电压互感器的变化与定值通知单应一致。2）互感器各次绕组的连接方式、极性应满足设计和装置实际要求。3）对电压互感器二次绕组接线进行检查：要求对电压互感器二次绕组进行通电压试验（可采用在电压互感器接线盒处将接线打开并分别通入二次电压的方法）检验接入保护、盘表、计量等二次绕组的连接组别的正确性和回路的完整性。4）测量电压回路自电压互感器引出端子至屏柜电压母线的每相电阻，并计算电压互感器在额定容量下的压降，其值不应超过额定电压的3%。5）所有电压二次回路均必须经带负荷测试来检查回路是否正确和完整。6）对于带切换的电压回路，实际分合1G、2G，观察操作箱切换继电器动作情况及指示灯指示情况是否正确。6）试验端子等备用接线端子验收，防止电压互感器二次回路造成短路。4.1.4 变电站内部交、直流回路绝缘检查 1）在保护屏的端子排处将所有外部引入的回路及电缆全部断开，分别将电流、电压、直流控制信号回路的所有端子各自连接在一起，用1000V摇表测量绝缘电阻，各回路对地、各回路之间的阻值均应大于10M。2）检查跳、合闸回路间及对地绝缘，阻值均应大于10M。4.1.5 公共回路检查4.1.5.1 公共信号回路检查：检查电压并列柜、公用测控柜接入的所有遥信量在监控后台数据库定义的正确性。4.1.5.2 各间隔电气闭锁回路检查：检查闭锁逻辑是否合理，是否符合变电站“五防”闭锁技术要求，回路接线是否正确。4.2 线路保护验收项目4.2.1 线路保护二次回路检查4.2.1.1反措验收1）断路器操作电源与保护电源分开且独立：两组操作电源分别引自不同直流母线段，两套主保护装置直流电源分别取自不同直流母线段且与其对应的跳闸线圈操作电源一一对应，其他辅助保护电源、不同断路器的操作电源应有专用直流电源空气开关供电。2）保护装置至辅助保护、母差、失灵等重要起动和跳闸回路均应使用各自独立的电缆。3）断路器和隔离开关的辅助触点、切换回路与不同保护配合的相关回路应遵循相互独立的原则。4）检查防跳回路正确，断路器防跳保护应采用断路器本体配置的保护。断路器三相不一致保护应采用断路器本体配置的保护4.2.1.2其它部分验收4.2.1.2.1 电源之间寄生回路的检查：试验前所有保护、操作电源均投入，断开某路电源，分别测试由其供电的直流端子对地电压，其结果均为0V且不含交流分量。4.2.1.2.2 断路器防跳跃检查：4.2.1.2.3 断路器操作回路压力闭锁情况检查：4.2.2 线路保护装置检查4.2.2.1 线路保护装置参数核对：1）保护装置基本参数核对（定值区、通信地址、被保护设备名称）符合要求。2）保护装置交流插件参数与一次设备参数一致。3）保护装置直流插件参数与本站直流额定电压一致。4）保护装置版本和校验码在规定的有效版本范围之内。5）光纤通道两侧通道一一对应，收发路由一致。6）打印机参数与装置打印参数设置。收发信机参数和设置核对：4.2.2.3 线路保护装置电源的检查：1）检查输出电压及其稳定性在装置技术参数正常范围以内。2）检查正、负极对地电压；检查工作地与保安地是否相连(要求不连)；检查逆变输出电源对地有电压。4.2.2.4 线路保护装置的数模转换精度的检查：装置电压、电流、相位角度测量采样应在允许范围之内。4.2.2.5 线路保护装置开关量输入的检查：1）检查软连接片和硬连接片的逻辑关系。2）保护压板投退的开入符合设计要求。3）开关位置的开入：对单开关分别使A、B、C相位置动作检查其正确性；对3/2接线要求用把手切换、投退相应压板配合使相应断路器位置动作来验证接线的正确性。4）其他开入量。4.2.2.6 线路保护装置定值校验：1）1.05倍及0.95倍定值校验。2）操作输入和固化定值。4.2.2.7 线路保护保护功能检验（主要检查正、反向区内、外故障动作逻辑）：1）纵联保护。2）工频变化量阻抗保护。3）接地距离、段保护。4）相间距离、段保护。5）零序、段、零序反时限保护。6）电压互感器断线过流保护。7）弱馈功能。8）电压互感器断线闭锁功能。9）振荡闭锁功能。10）重合闸后加速功能。11）手合后加速功能。4.2.3 失灵远跳判别检查4.2.3.1 失灵远跳判别装置参数核对：1）装置基本参数核对（定值区、通信地址、被保护设备名称）符合要求。2）装置交流插件参数与一次设备参数一致。3）装置直流插件参数与本站直流额定电压一致。4）装置版本和校验码在规定的有效版本范围之内。5）光纤通道两侧应一一对应。6）打印机参数与装置打印参数设置。7）检查GPS对时是否正确。4.2.3.2 失灵远跳装置电源的检查1）检查输出电压及其稳定性在装置技术参数正常范围以内。2）检查正、负极对地电压；检查工作地与保安地是否相连(要求不连)；检查逆变输出电源对地有电压。4.2.3.3 失灵远跳装置的数模转换精度的检查：装置电压、电流、相位角度测量采样应在允许范围之内。4.2.3.4 失灵远跳装置开关量输入的检查：1）检查软连接片和硬连接片的逻辑关系。2）保护压板投退的开入符合设计要求。3）开关位置的开入：对单开关分别使A、B、C相位置动作检查其正确性。4）其他开入量。4.2.3.5 失灵远跳装置的定值校验：1）1.05倍及0.95倍定值校验。2）操作输入和固化定值。4.2.3.6 失灵远跳装置保护功能检验：1）过电压保护。2）低功率保护。3）过流保护。4）收信直跳（分别试验二取一、二取二方式）。护检查护基本参数核对：1）保护装置基本参数核对（定值区、通信地址、被保护设备名称）符合要求。2）保护装置交流插件参数与一次设备参数一致。3）保护装置直流插件参数与本站直流额定电压一致。4）保护装置版本和校验码在规定的有效版本范围之内。5）打印机参数与装置打印参数设置。6）检查GPS对时是否正确。7）操作箱跳、合闸回路与断路器跳合闸线圈参数核对（电流启动或保持的数值小于等于跳合闸回路电流数值的50%）。8）操作箱出口继电器动作值核对涉及直接跳闸的重要回路继电器动作电压在额定直流电源电压的55%-70%，动作功率不低于5W）。4 线路间隔的断路器辅助保护电源的检查：1）检查输出电压及其稳定性在装置技术参数正常范围以内。2）检查正、负极对地电压；检查工作地与保安地是否相连(要求不连)；检查逆变输出电源对地有电压。4 线路间隔的断路器辅助保护装置数模转换精度的检查：装置电压、电流、相位角度测量采样应在允许范围之内。4 线路间隔的断路器辅助保护开关量输入的检查：1）检查软连接片和硬连接片的逻辑关系。2）保护压板投退的开入符合设计要求。3）开关位置的开入：对单开关分别使A、B、C相位置动作检查其正确性；对3/2接线要求用把手切换或投退相应压板配合相应断路器位置动作来验证接线的正确性。4）其他开入量。4 线路间隔的断路器辅助保护定值校验：1）1.05倍及0.95倍定值校验。2）操作输入和固化定值。4 线路间隔的断路器辅助保护功能、回路检验：1）重合闸。2）断路器失灵保护。3）死区保护。4）过流保护。5）失灵启动及出口回路。6）三相不一致启动回路。7）重合闸启动回路。8）闭锁重合闸回路。9）先合、后合相互闭锁回路。4.2.5 线路间隔的相关告警信号检查：1）开关本体告警信号（包括气体压力、液压和弹簧未储能、三相不一致、电机就地操作电源消失等，要求检查声光信号正确）。 2）保护异常告警信号（包括保护动作、重合闸动作、保护装置告警信号等，要求检查声光信号正确）。3）回路异常告警信号（包括控制回路断线、电流互感器和电压互感器回路断线、切换同时动、直流电源消失、操作电源消失等，要求检查声光信号正确）。4）跳、合闸监视回路。5）高频或光纤通道告警信号（要求检查声光信号正确）。6）其他信号（要求检查声光信号正确）。4.2.6 线路保护录波信号检查：1）保护动作或跳闸接点作为启动量。2）重合闸动作接点作为启动量。3）收信输入（闭锁式纵联保护要录“收信输入”接点，允许式要求发信也录波）。4）高频模拟量。4.2.7 通道传输装置及回路检查4.2.7.1 高频保护专用收发信机检查：1）收发信机发信振荡频率。2）收发信机发信输出功率。3）收发信机的输出阻抗及输入阻抗的测定。4）检验通道监测回路工作应正常。5）收信机收信灵敏启动性能的检测。6）两侧收发信机通道交换逻辑正确。7）测量通道的传输衰耗、工作衰耗。8）3dB告警检查。9）检查收信电平，设置衰耗值，检查收信裕度(1516dB)。4.2.7.2 失灵远跳专用收发信机检查：1）收发信机发信振荡频率。2）收发信机发信输出功率。3）收发信机的输出阻抗及输入阻抗的测定。4）检验通道监测回路工作应正常。5）收信机收信灵敏启动性能的检测。6）模拟本侧失灵出口，检查对侧是否收到远跳命令。7）模拟对侧失灵出口，检查本侧是否收到远跳命令。4.2.7.3 光纤通道光电转换装置检查：1）本侧电路自环检查保护装置误码及延时和光电转换装置通道指示状况。2）本侧光路自环检查保护装置误码及延时和光电转换装置通道指示状况。3）恢复至通道正常状态检查保护装置误码及延时和光电转换装置通道指示状况。4）光电转换装置屏内尾纤排列整齐，标志清晰，固定可靠。4.2.7.4 光纤通道调试：1）光纤通道可以采用自环的方式检查光纤通道是否完好。2）传输延时及误码率检查（光纤通道的误码码率和传输时间进行检查，误码率小于10-6，两侧的传输延时应接近相等）。3）传输设备发信光功率，收信灵敏度及通道裕度（对于专用光纤通道应对其发信电平，收信灵敏启动电平进行测试并保证通道的裕度满足要求）。4）通道远跳信号试验（分别模拟两侧失灵出口，检查对侧是否收到远跳命令）。4.2.7.4 高频保护联调：1）模拟区内故障（对于闭锁式，高频保护短时发信5ms后停信；对于允许式，高频保护发允许跳闸信号，对侧高频保护在收到允许跳闸信号动作跳闸。要求对侧高频保护投入，断路器在断开位置）。2）模拟正方向区外故障（对于闭锁式，高频保护短时发信5ms后停信，但由于本侧收到对侧闭锁信号，本侧高频保护不动作；对于允许式高频保护不向对侧发允许跳闸信号，本侧高频保护不动作跳闸。要求对侧高频保护投入，断路器在合闸位置）。3）模拟反方向故障（对于闭锁式，高频保护发信后不停信，由于两侧收到闭锁信号，两侧高频保护不动作；对于允许式，高频保护不向对侧发允许跳闸信号，本侧高频保护不动作跳闸。要求对侧高频保护投入,断路器在合闸位置）。4.2.7.5 光纤保护联调：1）通入三相电流（两侧分别加入三相电流，检查本侧和对侧显示误差值应不于5%）。2）区内各种短路故障，保护动作。3）对于传输远传命令的通道，两侧分别模拟失灵动作，对侧检查是否正确收到命令。1）单相瞬时接地故障（重合闸置于单重位置，同一被保护设备的各套保护装置的电流回路临时串联，相应电压回路并联，分别模拟A、B、C相单相故障，检查各装置在同一故障时的动作情况、跳闸回路和重合闸回路的正确性，要求保护与模拟开关动作情况一致）。2）单相永久性接地故障（重合闸置于单重位置，同一被保护设备的各套保护装置的电流回路临时串联，相应电压回路并联，任意模拟一次单相永久性接地故障，以检查各装置在同一故障时的动作情况、跳闸回路和重合闸回路的正确性、保护后加速功能正确性。对于3/2接线的开关，重合短延时开关单跳单合后三相跳闸，重合长延时开关单跳后三相跳闸）。3）两相接地瞬时故障（重合闸置于单重位置，同一被保护设备的各套保护装置的电流回路临时串联，相应电压回路并联，分别模拟两相故障，检查各装置在同一故障时的动作情况、跳闸回路和重合闸回路的正确性、保护三跳回路正确性）。4）永跳TJR和三跳TJQ动作（对有三跳停信的保护需要检查保护三跳停信）。5）重合闸启动回路（用两套保护分别带辅助保护和开关，检查保护出口启动重合闸回路是否正确）。6）闭锁重合闸回路（用手跳和永跳、单重方式时三跳闭锁重合闸等检查重合闸回路是否正确；模拟断路器压力降低锁重合闸，检查其回路正确性）。7）失灵启动及出口回路（包括保护启动失灵触点、失灵电流判别元件及TJR启动失灵触点检查。用两套保护分别带辅助保护，模拟A、B、C和三相保护动作相应开关失灵，用导通法在失灵保护屏测启动失灵的正确性，以按相检验失灵回路中每个触点、压板接线的正确性）。8）失灵、母差出口跳本间隔检查（在确保失灵、母差保护屏内回路正确的前提下，打开本间隔开关回路接线，用短接方法检查失灵、母差出口跳本开关回路是否正确。应闭锁重合闸，开放对侧纵联保护）。9）失灵远跳试验（分别模拟两侧失灵出口，检查对侧是否收到远跳命令就地判别满足动作）。4.2.9 线路保护传动试验：1）单相瞬时接地故障（重合闸置于单重位置，分别模拟A、B、C相单相故障，检查跳闸回路和重合闸回路的正确性，保护与开关动作一致，信号指示正确）。2）单相永久性接地故障（重合闸置于单重位置，模拟B相单相永久性接地故障，检查跳闸回路和重合闸回路的正确性，保护与开关动作一致，信号指示正确）。3）两相接地瞬时故障（重合闸置于单重位置，模拟A、C两相接地瞬时故障，保护与开关动作一致，信号指示正确）。4）断路器三相不一致保护检查（分别模拟断路器A、B、C三相不一致，保护开入和动作出口回路的正确，信号指示正确）。1）打印定值与定值单核对（与定值单要求一致）。2）恢复所有打开的接线（电流回路应进行紧固，所有临时线拆除，接线恢复到运行状态）。3）压板以及把手等（测试保护压板上下桩头的电位，检查是否存在回路接点粘合情况, 把手等恢复至运行状态）。4）打印机（打印机指示正确，打印纸放置良好，打印机防尘盖放置正确）。4.2.11 线路保护带负荷后的向量测试、检查：1）装置显示及信号指示（装置面板显示模拟量符合系统潮流大小及方向，开关量正确，信号指示无异常）。2）测量电压、电流的幅值及相位关系，对于电流回路的中性线应进行幅测量(测量中性线不平衡电流，要求与当时系统潮流大小及方向核对）。3）线路光纤差动保护差流的检查（检查其差流大小是否正常，并记录存档）。4）高频通道信号复测（测收信和发信电平，观察是否与供电前一致，若不一致，应进行通道裕量和3dB衰耗告警调试）。4.3 变压器保护验收项目1）保护电源配置情况：两套完整、独立的电气量保护和一套非电气量保护应使用各自独立的电源回路，两套电气量保护的直流电源分别取自不同直流母线段，两套主保护和两组操作电源应一一对应。2)非电量保护应同时作用于断路器的两个跳闸线圈。1）变压器本体回路检查：有载、本体重瓦斯投跳闸；轻瓦斯、压力释放、绕组温度高、油温高、冷控失电等根据变压器运行要求投信号或跳闸； 2）各侧断路器防跳跃检查：SF6压力、空气压力/油压降低和弹簧未储能禁止重合闸、闭锁操作等功能，其中闭锁重合闸回路可以和保护装置开入量验收同步进行。由开关专业人员配合，实际模拟空气压力/油压降低，当压力降低至闭锁重合闸时，保护显示”闭锁重合闸开入量”变位；上述几种情况信号系统应发相应声光信号）。4）非电量保护不启动断路器失灵保护1）保护装置基本参数核对（定值区、通信地址、被保护设备名称）符合要求。2）保护装置交流插件参数与一次设备参数一致。3）保护装置直流插件参数与本站直流额定电压一致。4）保护装置版本和校验码在规定的有效版本范围之内。5）打印机参数与装置打印参数设置。6）检查GPS对时是否正确。1）检查输出电压及其稳定性在装置技术参数正常范围以内2）检查正、负对地是否有电压；检查工作地与保安地是否相连(要求不连)；检查逆变输出电源对地是否有电压。装置电压、电流、相位角度测量采样应在允许范围之内。1）检查软连接片和硬连接片的逻辑关系。2）保护压板投退的开入符合设计要求。3）各侧电压闭锁的投入：变位情况应与装置及设计要求一致。4）非电量保护：非电量保护作用于跳闸的启动功率应大于5W，动作电压在额定电源电压的55%-70%范围内，动作时间为10ms-35ms。1）1.05倍及0.95倍定值校验。2）操作输入和固化定值。1）差动保护。2）高压侧相间方向复压过流。3）中压侧相间方向复压过流。4）低压侧相间方向复压过流。5）零序过流保护。6）间隙零流保护。7）零压保护。8）本体保护。1）保护装置基本参数核对（定值区、通信地址、被保护设备名称）符合要求。2）保护装置交流插件参数与一次设备参数一致。3）保护装置直流插件参数与本站直流额定电压一致。4）保护装置版本和校验码在规定的有效版本范围之内。5）打印机参数与装置打印参数设置。6）检查GPS对时是否正确。7）操作箱跳、合闸回路与断路器跳合闸线圈参数核对：电流启动或保持的数值小于等于跳合闸回路电流数值的50%。8）操作箱出口继电器动作值核对：涉及直接跳闸的重要回路继电器动作电压在额定直流电源电压的55%-70%,动作功率不低于5W。1）检查输出电压及其稳定性在装置技术参数正常范围以内。2）检查正、负对地是否有电压；检查工作地与保安地是否相连(要求不连)；检查逆变输出电源对地是否有电压。4.3.3 主变间隔相关装置精度的检查：装置电压、电流、相位角度测量采样应在允许范围之内。4.3.3 装置开关量输入的检查：1）检查软连接片和硬连接片的逻辑关系。2）保护压板投退的开入符合设计要求。3）开关位置的开入：变位情况应与装置及设计要求一致。4.3.3 1）1.05倍及0.95倍定值校验。2）操作输入和固化定值。4.3.3 主变间隔的功能检验：1）断路器失灵保护。2）死区保护。3）过流保护。4）失灵启动及出口回路。5）三相不一致启动回（检验屏内启动回路、开关本体三相不一致保护是否按定值单要求整定）。4.3.4 1）开关本体告警信号（包括气体压力、液压和弹簧未储能、三相不一致、电机就地操作电源消失等，要求检查声光信号正确）。 2）保护异常告警信号（包括保护动作、重合闸动作、保护装置告警信号等，要求检查声光信号正确）。3）回路异常告警信号（包括控制回路断线、电流互感器和电压互感器回路断线、切换同时动、直流电源消失、操作电源消失等，要求检查声光信号正确）。4）跳、合闸监视回路。5）本体保护检查：包括本体瓦斯、有载瓦斯、油温高、风冷全停、释压器、油压速动信号、要求检查声光信号正确。1）差动保护跳闸作为启动量。2）后备保护跳闸作为启动量。3）本体保护跳闸作为启动量。4.3.6 整组试验（两套保护时应用电流回路串联、电压回路并联的方法进行）：1）差动保护：检查比例制动，谐波制动，电流互感器断线闭锁等。2）高压侧后备保护：方向过流保护、复压过流保护等。3）中压侧后备保护：方向过流保护，复压过流保护等。4）低压侧后备保护：方向过流保护，复压过流保护等。5）定时限、反时限零序保护。6）阻抗保护。7）间隙零序过压及过流保护。4.3.7.1 失灵启动回路：1）保护启动失灵触点、失灵电流判别元件触点及三跳启动失灵启动失灵触点。2）用两套保护分别带辅助保护、开关，模拟A、B、C和三相保护动作相应开关失灵，用导通法在失灵保护屏测启动失灵的正确性，按相检验失灵回路中每个触点和压板接线的正确性。3）变压器高压侧断路器失灵保护动作后跳变压器各侧断路器，变压器高压侧失灵动作开入后，应经灵敏的、不需整定的电流元件并带50 ms延时后跳变压器各侧断路器。4）变压器中压侧断路器失灵保护动作后跳变压器各侧断路器，变压器中压侧失灵动作开入后，应经灵敏的、不需整定的电流元件并带50 ms延时后跳变压器各侧断路器。4.3.7.2 失灵、母差出口跳本间隔检查：在确保失灵、母差保护屏内回路正确和打开本间隔开关回路接线的情况下用短接的方法检查失灵、母差出口跳本开关回路是否正确，应闭锁重合闸，开放对侧纵联保护。检查启动回路和开关三相不一致保护是否按定值单整定。 主保护、后备保护出口跳闸各侧断路器和母联断路器回路的正确性4.3.8 主变保护传动试验（带开关进行）：1）区内单相瞬时接地故障。2）模拟高压侧区外两相瞬时故障。3）模拟中压侧区外两相瞬时故障。4）模拟低压侧区外三相瞬时故障。5）模拟重瓦斯、有载瓦斯保护动作.主变保护1）打印定值与定值单核对（与定值单要求一致）。2）恢复所有打开的接线（电流回路应进行紧固，所有临时线拆除，接线恢复到运行状态）。3）压板以及把手等（测试保护压板上下桩头的电位，检查是否存在回路接点粘合情况, 把手等恢复至运行状态）。4）打印机（打印机指示正确，打印纸放置良好，打印机防尘盖放置正确）。4.3.10 主变保护带负荷向量测试、检查：1）测量电流差动保护各组电流互感器的相位以及各侧电压，电流的幅值及相位关系。对于电流回路的中性线也应进行幅值测量（测量流过中性线的不平衡电流）:要求与当时系统潮流大小及方向核对。2）差动保护的差流测试：检查其大小是否正常，并记录存档。3）方向零序保护及方向过流的方向测试：通过系统潮流方向核对4.4 母线保护验收项目 4.4.1 母线保护电流、电压回路检查：1）检查各间隔电流互感器的变比、极性、准确级应正确，应与定值单要求相一致（应特别注意母差保护对母联TA极性的要求）。2）检查母线电压闭锁是否正确。4.4.2 母线保护相关二次回路的检查：1）检查接入母差保护每一间隔的接点与电流二次回路接线的一致性：要求接入母差保护每一间隔的隔离开关接点应能正确反映本间隔一次隔离开关的位置，对间隔的隔离开关与电流二次回路接线的一致性进行检查。2）隔离开关切换检查：分别切换1G、2G，检查装置切换变位是否一致。3）失灵启动、母差跳闸回路。此项分别在各间隔验收时进行试验。1）保护装置基本参数核对（定值区、通信地址、被保护设备名称）符合要求。2）保护装置交流插件参数与一次设备参数一致。3）保护装置直流插件参数与本站直流额定电压一致。4）保护装置版本和校验码在规定的有效版本范围之内。5）打印机参数与装置打印
