主设备部分

一、实践操作题
1）.使用SATT开通配置为5/3/2的RBS2202基站,且为一套传输。
2）.使用OMT对RBS2202基站配置为7/8/5进行开通调测，采用电源为+24V，频率为1800，CDU类型为CDU-C+，且有二套传输，请定义第二小区的参数。
3）.使用OMT定义外部告警
4）.用射频电缆线连接CDU_C+与2个TRU设备

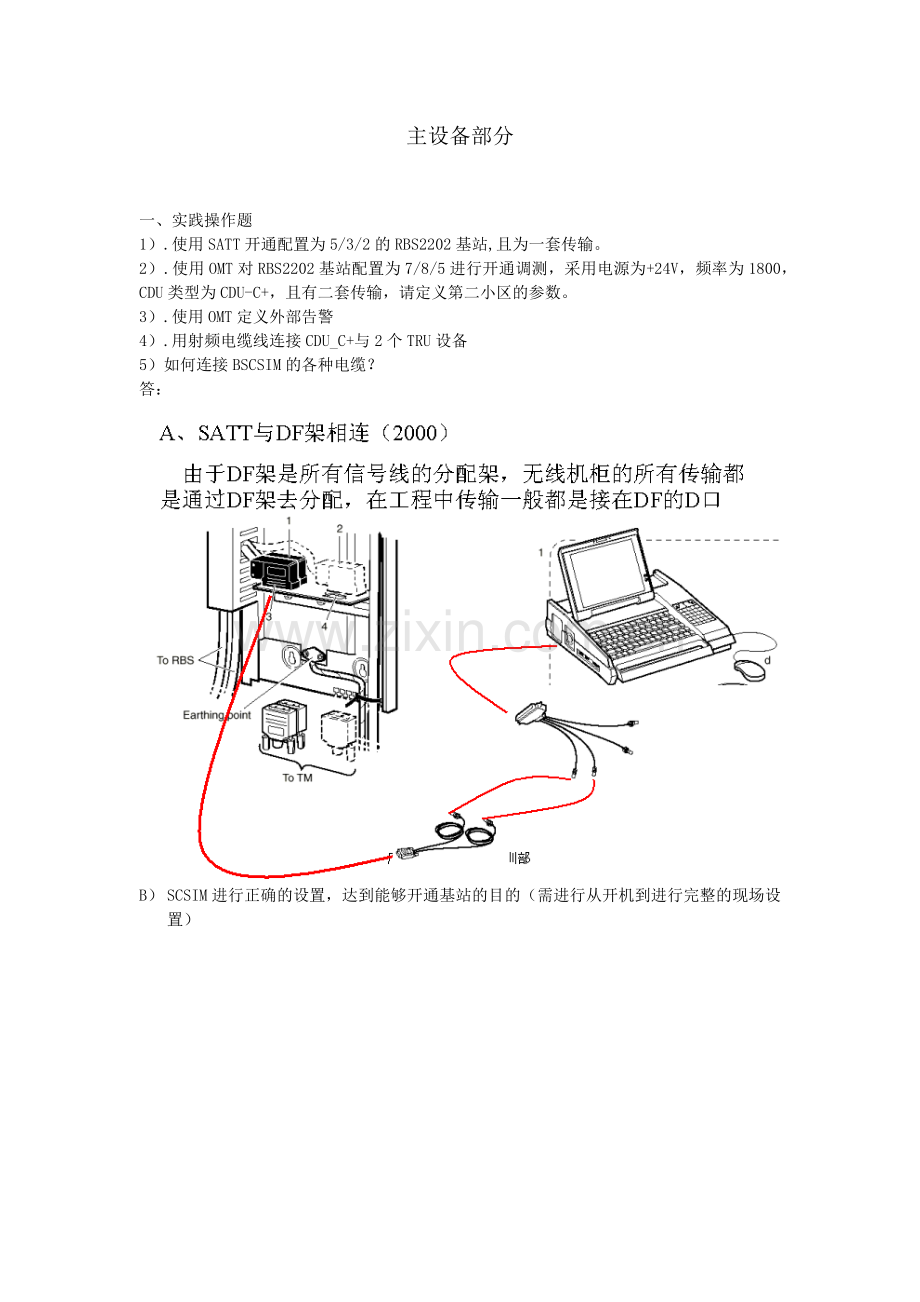

5）如何连接BSCSIM的各种电缆？
答：

B） SCSIM进行正确的设置，达到能够开通基站的目的（需进行从开机到进行完整的现场设置）

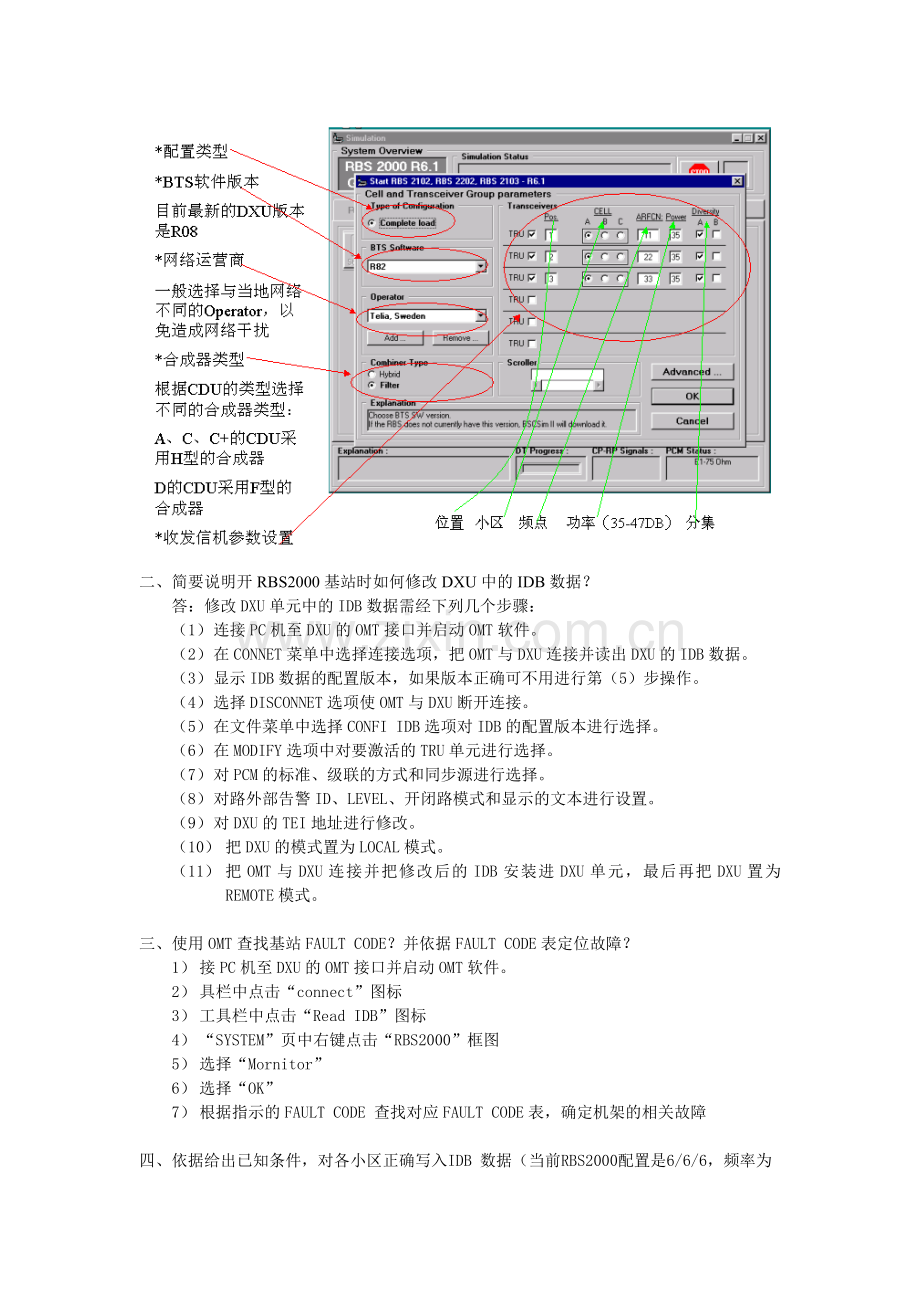

二、简要说明开RBS2000基站时如何修改DXU中的IDB数据？
答：修改DXU单元中的IDB数据需经下列几个步骤：
（1） 连接PC机至DXU的OMT接口并启动OMT软件。
（2） 在CONNET菜单中选择连接选项，把OMT与DXU连接并读出DXU的IDB数据。
（3） 显示IDB数据的配置版本，如果版本正确可不用进行第（5）步操作。
（4） 选择DISCONNET选项使OMT与DXU断开连接。
（5） 在文件菜单中选择CONFI IDB选项对IDB的配置版本进行选择。
（6） 在MODIFY选项中对要激活的TRU单元进行选择。
（7） 对PCM的标准、级联的方式和同步源进行选择。
（8） 对路外部告警ID、LEVEL、开闭路模式和显示的文本进行设置。
（9） 对DXU的TEI地址进行修改。
（10） 把DXU的模式置为LOCAL模式。
（11） 把OMT与DXU连接并把修改后的IDB安装进DXU单元，最后再把DXU置为 REMOTE模式。

三、 使用OMT查找基站FAULT CODE？并依据FAULT CODE表定位故障？
1） 接PC机至DXU的OMT接口并启动OMT软件。
2） 具栏中点击“connect”图标
3） 工具栏中点击“Read IDB”图标
4） “SYSTEM”页中右键点击“RBS2000”框图
5） 选择“Mornitor”
6） 选择“OK”
7） 根据指示的FAULT CODE 查找对应FAULT CODE表，确定机架的相关故障

四、依据给出已知条件，对各小区正确写入IDB 数据（当前RBS2000配置是6/6/6，频率为900，电源为24+V，CDU为D型，共用两套传输。）

五、如何检查基站的软件版本和查看其工作电压是否正常？并核对各小区的驻波比告警值是否正确？如果有误请重新设置正常。
操作提示：可以使用OMT 软件的“DISPLAY SOFTWARE VERSIONS”功能查看此基站运行软件的版本是否正确。
在正常室温下，无线设备的推荐工作电压是27.7V~26.5V.利用OMT 软件的“Monitor Setup”中“DC System Voltage”选项可查看其工作电压是否正常。
正确的VSWR Alarm Limists 值是：VSWR Class1：2.2，VSWR Class2：1.8，如果有误可以利用OMT进行更改。

六、监考人员首先制造2A/33告警（通过扭松RX A或B 的接线等方法），然后开始考试
请问如何判断当前小区是否存在告警，如何判断和检查出是什么告警，告警内容是什么？并利用专业知识把问题解决。
操作提示：检查DXU 面版上是否有“BS FAULT”灯亮，如果有，可以用OMT 软件的“Monitor Setup”选项查看故障码和故障描述，并进行处理。
对于接收系统，要求采用分集接收的方式。可以用OMT 软件的“Monitor Setup”中“Diversity”选项查看是否采用了分集接收。并检查TRU上的RX A或B口接线是否松拖。

七、能在CELL A1 架内，用OMT 正确定外部告警参数，然后本地测试各项外部告警。
操作提示：
A) 温度告警：机房温度告警上限值为28 摄氏度。当机房温度超过28 摄氏度时，触发温度告警，并将告警送至基站外部告警端口。
B) 湿度告警：机房湿度告警范围为15％~80％，高于80％或低于15％时触发湿度告警，并将告警送至基站外部告警端口。
C) 烟感告警：探头感应烟雾时延迟超过30 秒后，触发烟雾告警，并将告警送至基站外部告警端口。
D) 水浸告警：在机房发生水淹时触动传感器，并将告警送至基站外部告警端口。测试时可用一块磁铁放在水浸传感器上方，等待数秒后即可出现告警。
E) 门禁告警：当打开机房大门数秒后，即可出现门禁告警。
F) 主电源告警：将市电输入开关断开，在珠江电源告警模块和DXU 出现“AC abnormal”告警信息，然后将市电输入开关合上，告警信息消除。
G) 低电压告警：将系统电压调低于23.4V，在珠江电源告警模块和DXU 上出现“Output Volts Low”告警信息，然后将系统电压调回正常值，告警信息消除。
H) 高电压告警：将系统电压调高于28.50V，在珠江电源告警模块和DXU 上出现“Output Volts High”告警信息，然后将系统电压调回正常值，告警信息消除。
I) 熔丝告警：按下电池熔丝下的触发器，珠江电源告警模块和DXU 上出现“CB Open”告警信息，放开触发器后告警消除。
J) 雷击告警：将雷击告警模块拔出少许，珠江电源告警模块和DXU 上出现“Thunderbolt alarm”告警信息，推进雷击告警模块后告警消除。
K) 整流器告警：在电源机架上任意断开一台整流器的交流输入，珠江电源告警模块和DXU 上出现“Rectifier fail”告警信息，然后将此台整流器恢复正常工作，告警消除。

八、更换一个新的DXU的步骤。
操作步骤：
（1） 通知BSC将小区停闭；
（2） 按下DXU之Local/remote按纽，确认DXU处于Local mode ；
（3） 连接OMT，并且读出RBS IDB；
（4） 拆掉所有连接DXU的线缆；
（5） 换上DXU并重新将被拆掉的线缆接好；
（6） 连接OMT，装载原来的IDB装进DXU；
（7） 按下DXU中CPU reset按纽；
（8） 按下DXU之Local/remote按纽，确保新DXU处于remote mode 。

九、用SATT模拟开站的步骤。
操作步骤：
（2） 运行SATT软件；
（3） 创建一个新的开站配置；
（4） 选择系统版本、同步模式、调频等选项。然后点击Overview框中的Cell Definition(小区定义)，弹出小区定义窗口；
（5） 在小区属性定义框中选各小区的功率和LAC参数，然后在TG框中点击Add，添加TG参数；
（6） 选择相应的频率、RBS类型及每个小区的载波数；
（7） 在Overview框会多出一项RXOTG-0和相应的属性窗口，选择合成器的类型、BTS的软件版本等参数，Overview中确定传输参数；
（8） 完成以上操作后，会弹出测试界面，选好呼叫的路径（起始、终止）和话音速率，然后点击START运行。

十、 2202机架中，2个TRU配1个CDU-C+的连线是如何连接的。
操作步骤：
两个TRU分别放置一、二板位，CDU-C+应连接成A型接法。将CDU-C+的HL OUT B与HL IN 连接并加一个3db的衰减。TRU1的RXA连接CDU-C+的RX OUT-1, TRU2的RXA连接CDU-C+的RX OUT-2, TRU1的RXB连接CDU-C+的RX OUT-3 ,TRU2的RXB连接CDU-C+的RX OUT-4.

十一、 对RBS200机架进行ACU告警测试。
操作步骤：
（1）RXDA-A告警测试：拆下RXDA-A或RXDA-B告警输出插头，在ACU中应有RXDA告警相应的告警灯亮。
（2）RXDA-B告警测试：拔出RXDA-A或RXDA-B告警输出插头，并对其进行对角短路，在ACU中应有相应的告警灯亮。
（3）FAN告警测试：当断开任一风扇的电源，或拔出ACU上的风扇告警插头。ACU上应有FAN告警相应的告警灯亮。
（4）VSWR告警测试：断开ACU面板上的Pr接头连线接到Pf口。

十二、用OMT创建RBS2206的IDB,并装载到DXU中。机架配置如下：
(1).用CDU-F;
(2).配置2个dTRU;
(3).采用GSM900系统；
(4).不使用塔顶放大器。
答：步骤如下：
（1）打开OMT
（2）选ConfigurationàCreate IDB…
(3) 在Cabinet Setup 框中按new ,在弹出的对话框中的Cabinet Type 选2206，在Power System 中选择 ＋24VDC。点击OK;
(4) 在Antenna Sector Setup框中按new,在弹出的对话框中选择GSM900,CDU-F,在TMA框中选NO; 点击OK;
(5) 点击OK ,退出Create IDB
(6) 在select configuration 在选择SCC为1×4；点击OK;在是否要覆盖原来的IDB点击“是”,在是否用原来配置的data选择“是”，选择All parameter,点击OK;
（7）点击RBS2000àConnect连接到DXU,并置DXU为LOCAL模式。
（8） ConfigurationàInstall IDB。
十三、 开RBS2000基站时如何修改DXU中的IDB数据？
答：修改DXU单元中的IDB数据需经下列几个步骤：
（1） 连接PC机至DXU的OMT接口并启动OMT软件。
（2） 在CONNET菜单中选择连接选项，把OMT与DXU连接并读出DXU的IDB数据。
（3） 显示IDB数据的配置版本，如果版本正确可不用进行第（5）步操作。
（4） 选择DISCONNET选项使OMT与DXU断开连接。
（5） 在文件菜单中选择CONFI IDB选项对IDB的配置版本进行选择。
（6） 在MODIFY选项中对要激活的TRU单元进行选择。
（7） 对PCM的标准、级联的方式和同步源进行选择。
（8） 对路外部告警ID、LEVEL、开闭路模式和显示的文本进行设置。
（9） 把DXU的模式置为LOCAL模式。
（10） 把OMT与DXU连接并把修改后的IDB安装进DXU单元，最后再把DXU置为REMOTE模式。
十四、运用SATT仪表开ＲＢＳ２０００基站的过程（即DT数据的主要流程）？
答：SATT仪表开站时主要过程为：
１． 对至RBS2000的PCM进行检查并显示检查报告。
２． 对小区的CELL参数组进行定义。
３． 对RBS2000基站的MO进行定义。
４． 把定义后的CELL参数组连接至定义的TG上，并激活CELL参数组。
５． 对至RBS的传输设备进行定义。
６． 依TG、CF、IS、TF、TRXC、TX、RX、TS的顺序逐级对MO进行软件加载和解闭。
十五、更换TRU单元？
（一）更换：
（1）． 按TRU单元上的LOCAL/REMOTE接钮，LOCAL模式指示灯闪烁。
（2）． 等到TRU单元进入LOCAL状态。（即LOCAL黄色指示灯固定亮）。
（3）． 移开TRU单元的所有连接电缆。
（4）． 更换TRU并连接上所有的电缆。
（5）． 等待到Operational绿色状态指示灯为固定亮着。如果新的TRU内贮存的软件版本为老的版本，DXU单元将会自动向TRU单元加载正确的软件版本。在软件的加载过程中Operational绿色状态指示灯一直闪亮着，这个过程可能要花2分钟左右。
（二）进入操作状态：
（1）． 按TRU单元上的LOCAL/REMOTE接钮，LOCAL模式指示灯闪烁。
（2）． 等到LOCAL模式指示灯熄灭时，表示新的TRU单元进入REMOTE模式。
十六、更换CDU单元
答：CDU的更换过程：若只有一个CDU的情况下则，RBS将要暂停业务，若有多个CDU
的情况下则业务容量将下降
(1)通知OMC或BSC闭掉相应的TRU，
(2)按LOCAL/REMOTE按钮，将所有与更换CDU有关的TRU置于
LOCAL状态，LOCAL灯由闪至亮，表明TRU已处于LOCAL
(3)更换CDU
(4)按DXU上的CPU RESET，
(5)跳频也应先暂停后再启动，与上面情况相同
(6)按TRU上的LOCAL/REMOTE，使TRU处于REMOTE状态，
此时为OPERATION 灯亮，LOCAL灯灭，TX NOT ENABLE灯亮。

十七、OMT常规操作：
1、 外部告警的定义：
a\在空余的端口中增加一个不间断电源、门控告警，并根据告警类型设置短路、开路告警，并模拟出该告警；
b\修改现有告警中O1 power改为短路告警、水浸代为开路告警，并模拟出告警；
2、 CDU型号配置：
a\在同一个机柜中同时配置900MHz,A型CDU和C+型CDU混合使用形成4+2+0;
b\根据现场设备情况配置基架；
十八、基架连线：
C+型CDU是在C型CDU的基础上的改良型CDU，它比C型CDU多了HL OUT B和Rx Ant B两个接口，除了可以连接成C型CDU的使用，也可以连接成类似A型CDU的使用。（通常用于一个小区只有两个TRU以下的情况）
（1）介绍C+改为A型或c型的具体做法；（电路和具体连线）
（2）介绍cdu-D型的具体连线；
（2） mutlidrop连接；（a\15个载波三个基架情况，包括注意事项；b\10个载波三个基架情况，包括注意事项）
（3） 2000基架原理图。
2． SATT操作：（其他未涉及参数自定）
十九、SITEMASTER实操：
（1） 写出分辨距离公式，并作校准示范；
（2） 写出最大测试距离公式，并测试900MHz,TZC 500/28，计算出该馈线长度；
（3） 介绍测试一段馈线的标准测试流程，并介绍频域时域VSWR的测试方式；
（4） 写出最大测试距离公式，根据实际馈线测试馈线的VSWR值。
二十、OMT 实操：
1、 用OMT查看TRU定义的功率，找到相关菜单选项
2、 用OMT设置一个新的IDB（1800、CDU-D、2+2+2）
3、 在SATT上设置开一个（900、CDU-D、2+2+2）的基站
4、 如何正确地拆除TRU（将要更换的TRU先置成LOCAL MODE，关闭相关对应的电源，戴上防静电手镯。）修改IDB设置。

二十一、假设一个基站为900频段,使用两套传输,配置为8/8/8,采用CDU-C+,使用230交流电,请构造第一小区的IDB,要求主架和扩架分别使用两个PSU,定义两路告警(温度和湿度,ID号为3和5)
提示:
小区为8个载波的配置,一个2202机架最大支持6个载波,所以要2个机架
小区使用230交流电,必需配备PSU和BFU.在RU单元里面可以看到
主架PSU从0 1 2 3,扩架PSU从10 11 12 13,位置排列.题目说分别用2个PSU
那么我们就用PSU -0 -1 -10 -11这四个.有PSU就必需有BFU,不要忘记最少要选择一个BFU.

外告方面,ID号为3,那么我们写外告的时候必须写在第4个位置上.因为ID号是从0开始的.

：
二十二、讲述基站的信号流程.
答:信号可分为发射和接收两种,就是我们常说的下行信号和上行信号.
① 接收信号. 信号通过空中接口把上行信号传送至天线系统再由馈线转送至CDU进行分配,CDU分配完毕后会把信号送至相应的TRU.
② 发射信号. TRU产生信号,再把信号转送至CDU进行信号合成,合成后通过天线系统把信号发射出去.
二十三、讲述各RU.(TRU,CDU,DXU,ECU)单元的功能.
答:各单元功能如下
TRU 收信,发信,VSWR监测等.
CDU 接收分配,发射耦合.
DXU 传输接口,架内设备管理,信令处理等.
ECU 执行架内的环境管理,如FAN和PSU的控制管理.
二十四、讲述RU单元在闲置,工作,软件加载,闭塞和故障时的指示状态.
答: TRU在不同的状态下,指示灯如下
闲置状态:LOCAL灯闪 (处于没数据状态)
工作状态:OPERATION灯亮.
加载状态:OPERATION和FUALT两灯交替闪.
闭塞状态:TX NOTENABLE灯亮.
故障状态:FUALT灯亮.(如TRU功率输出过高)
二十五、讲述RU.(TRU,CDU,DXU,EXU)单元更换流程.
答:更换TRU单元需要经过以下几步
① 通知OMC或BSC闭塞相应TRU.
② 将TRU至为LOCAL状态,按TRU的LOCAL/REMOTE按键.
③ LOCAL灯由闪至长亮.(证明该TRU已进入LOCAL状态)
④ 对要更换的TRU进行下电.
⑤ 戴上静电手镯,并更换TRU.
⑥ 线缆连接完毕后,对该TRU进行上电.(如该TRU内软件不同,DXU将自动对它进行软件加载,大概几分钟)
⑦ 将TRU至为REMOTE状态,按TRU的LOCAL/REMOTE按键.
⑧ LOCAL灯灭,TX NOTENABLE亮(证明该TRU已进入REMOTE状态)
⑨ 通知OMC或BSC将该TRU解闭,更换完成.
二十六、讲述CDU-C+分别作A型,C型和C+型用时的连线接法.
答:
作A型用时:HL IN 接 HL OUT B接口
作C型用时:HL IN接HL OUT接口
作C+型用时:第一个CDU的HL IN 接 第二个CDU的HL OUT.
第二个CDU的HL IN 接 第一个CDU的HL OUT.
二十七、讲述机架顶连接区域及上面各个接口面板的功能.
答:共有 A板,H板,D板,J板,C板,B板,G板
A H D J四板用于射频线接入
C板用于传输进出. B板用于PSU电源,G板用于接地.
二十八、讲述和演示如何用OMT查看系统信息和进行故障定位.
答:故障定位
连接OMT→读取IDB→右键点RBS2000→选择MONITOR

二十九、讲述外部告警的流程和连线以及外告出现时如何处理,讲述演示模拟告警.
答:告警连接
先从告警源连接至DF架(如高低压,先从 DC屏到DF架)再从DF架连接到A小区机架顶的C4口.
告警处理
可以利用OMT软件做进一步的了解和处理,看是否线缆短路引起或其他原因
模拟外告
例如高底压,温度,湿度,这些外告可以通过改动数值来把外告模拟出来.
没有数值可修改的外告,我们可以通过自环线缆短路或其他方法来测试.

三十、使用Sitemaster测试GSM900天馈线的驻波比、长度，要求自检。
1) 用ON按键开机
2) 出现主界面后按FREQ多功能键
3) 按F1多功能键
4) 输入一个频率下限890，后ENTER
5) 按F2多功能键
6) 输入一个频率上限960，后ENTER
7) 检查界面上的频率上下限是否正确
8) 按MAIN键回到主菜单
9) 按START CAL多功能键以开始校正
10) 按显示屏上的提示，连接OPEN，之后按ENTER
11) 按显示屏上的提示，连接SHORT，之后按ENTER
12) 按显示屏上的提示，连接标准负载（PRECISION LOAD），之后按ENTER
13) 上述校正之后，拆去负载LOAD并接上所测馈线
14) 按MAIN键回到主菜单，按B1多功能键，并使MODE=SWR
15) 按DIST多功能键（进入DTF界面），设置测试距离（D1、D2）
16) 按ENTER开始测试
17) 按MORE多功能键(进入DTF设置界面)
18) 按MARKER
19) 按M1(M2,M3,M4,不用的测试用OFF)
20) 按EDITOR
21) 按上下箭头使M1位于波形最高峰值位置，在显示屏左下角显示出该点VSWR的最大值；将M1移到最远的波峰位置，该点的距离的值减去3即为馈线的长度。
22)

23)
24)
25)

三十一、使用Sitemaster测试DCS1800天馈线的回损，并保存到Sitemaster中。
1) 用ON按键开机
2) 出现主界面后按FREQ多功能键
3) 按F1多功能键
4) 输入一个频率下限1710，后ENTER
5) 按F2多功能键
6) 输入一个频率上限1880，后ENTER
7) 检查界面上的频率上下限是否正确
8) 按MAIN键回到主菜单
9) 按START CAL多功能键以开始校正
10) 按显示屏上的提示，连接OPEN，之后按ENTER
11) 按显示屏上的提示，连接SHORT，之后按ENTER
12) 按显示屏上的提示，连接标准负载（PRECISION LOAD），之后按ENTER
13) 上述校正之后，拆去负载LOAD并接上所测馈线
14) 按MAIN键回到主菜单，按B1多功能键，并使MODE=RETURN LOSS
15) 按DIST多功能键（进入DTF界面），设置测试距离（D1、D2）
16) 按ENTER开始测试
17) ENTER面板上的5键（SAVEDISPLAY），输入1—40中的一个数，ENTER。

三十二、从Sitemaster下载天馈线结果到PC机上。
1) 打开Sitemaster应用软件；
2) 用9针串口线将Sitemaster与PC机连接；
3) 将保存在Sitemaster的的测试结果上传到PC机；
4）将显示在PC屏幕上的测试结果保存到PC机上。

三十三、查看Sitemaster的设置是否正确，并对准备测DCS1800天线时进行校正。
1) 用ON按键开机
2) 出现主界面后，按DIST多功能键（进入DTF模式）
3) 按MORE多功能键（进入DTF设置界面）
4) 按LOSS多功能键，查看电缆标准损耗的LDF 5-50A的损耗系数是否为0.043dBm/米,如果不对，要改正。
5) 按PROP V轻触键，查看电缆相对传输速率系数是否为0.89，如果不对，要改正。
6) 按MAIN轻触键回至主界面
7) 按FREQ多功能键
8) 按F1多功能键
9) 输入一个频率下限1710，后ENTER
10) 按F2多功能键
11) 输入一个频率上限1880，后ENTER
12) 检查界面上的频率上下限是否正确
13) 按MAIN键回到主菜单
14) 按START CAL多功能键以开始校正
15) 按显示屏上的提示，连接OPEN，之后按ENTER
16) 按显示屏上的提示，连接SHORT，之后按ENTER
17) 按显示屏上的提示，连接标准负载（PRECISION LOAD），之后按ENTER
18) 校正完成，拆去负载LOAD后即可测试
三十四、简述如何用Site Master 天馈线测试仪准确地测量馈线的长度。（要求画出必要的图形加以说明）
答:利用SITE MASTER的DISTANCE TO FAULT的功能.
具体我们利用一般在馈线的接头或者在天线的接头处,回波功率教大于正常馈线中某点的回波功率.而我们理解中等天馈部分由以下组成.

测试点 1 2 3

可以想的是如果馈线和跳线正常的话,必然在DTF(SWR)图形下在1、2、3点的图形较高。这时候我们大概认为1到2的距离为馈线距离。
（举上一个DTF VSWR的图形）
VSWR DTF-VSWR

1.3

1.2

1.1

0m 3m 57m 60m DIST

三十五、用Site Master 天馈线测试仪对爱立信RBS200和RBS2000基站天馈线进行测试的过程。
答：测试点的选择：
一般而言我们在室内设备的机架顶选择作为测试点，但如果怀疑机架内的那一段跳线有问题，我门也会直接在如2000站的CDU面板前的连接头上，如200站的发射跳线与COMB相连的部分，（200的接收一般还是在机架顶）
测试过程：
首先将判断及定位有故障的天馈线，然后按以上原则选择测试点，再准备SITE MASTER，如（参数设置，校准，），再将该条测试的馈线相连的主设备如（TRU）等退出服务（示情况联系相关OMC人员），测试连接的建立，开始测试，一般先在频率域测量VSWR，后有问题在DTF测量。
