河津防腐技术规范书.docx

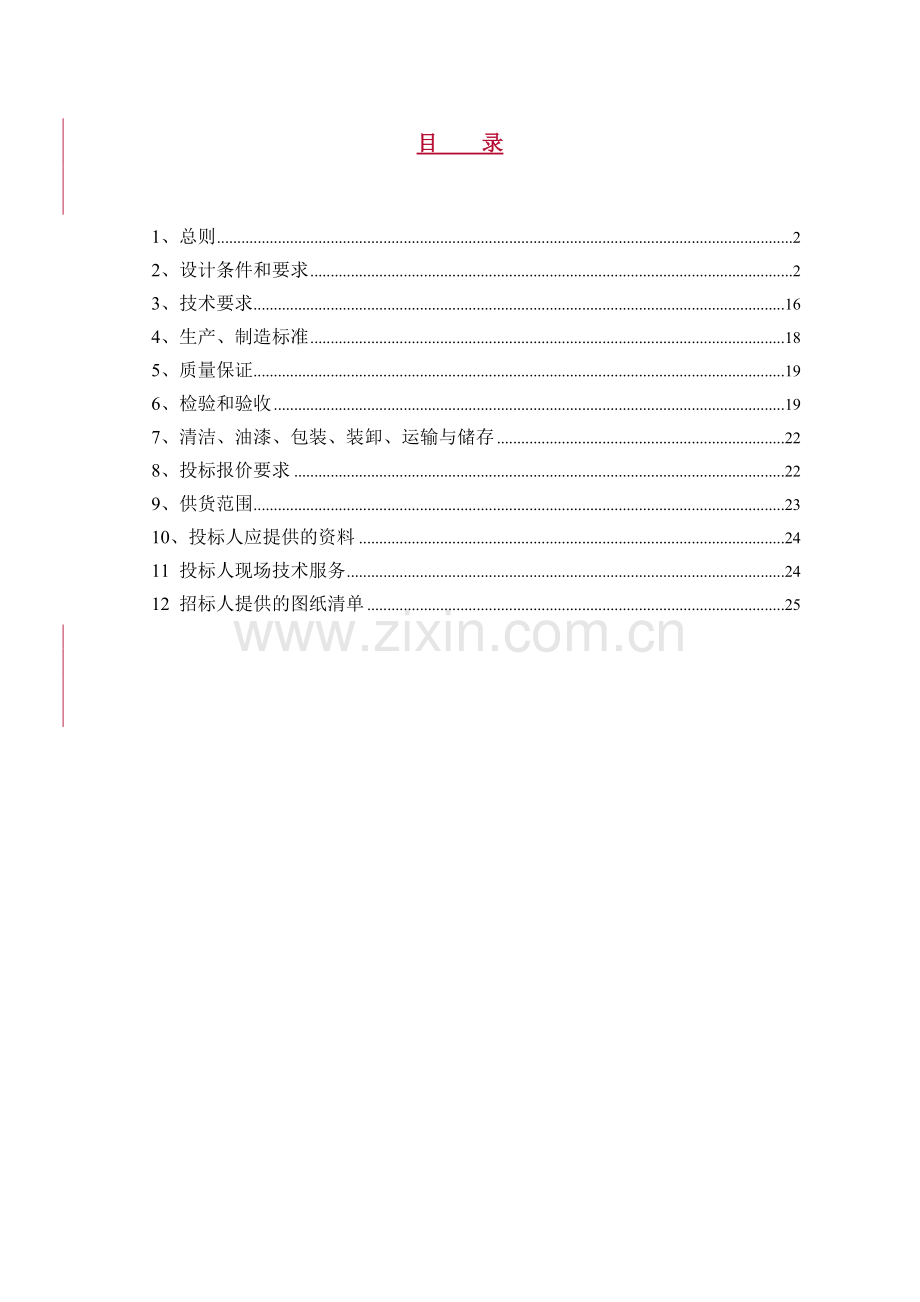

目 录

1、总则 2
2、设计条件和要求 2
3、技术要求 16
4、生产、制造标准 18
5、质量保证 19
6、检验和验收 19
7、清洁、油漆、包装、装卸、运输与储存 22
8、投标报价要求 22
9、供货范围 23
10、投标人应提供的资料 24
11 投标人现场技术服务 24
12 招标人提供的图纸清单 25

1、总则
1.1本技术规范书适用于山西华泽铝电有限公司发电工程2×300MW火电机组烟气脱硫工程防腐及施工工艺。
1.2本规范书包括吸收塔、烟道、箱罐、集水坑、地坑、沟道及设备围堰防腐衬里的设计、制作、施工、检验及现场安装等方面的技术要求。
1.3本技术规范书阐述防腐及施工的最低技术要求，并未对一切技术细节做出详细规定，也未充分引述有关标准和规范的条文。出卖人应保证提供符合本技术规范书和工业标准的优质产品。
1.4本规范书包括防腐的设计、制作、试验、现场施工和验收等方面的技术要求。
1.5如果出卖人没有以书面形式对本规范书的条文提出异议，那么招标人可以认为出卖人提出的产品完全符合本规范书的要求。
1.6所有防腐设备外围焊接工序全部完毕后，方可进行防腐。在作防腐前，招标人有权因设计需要修改技术参数，出卖人应无条件接受。
1.7本规范书所使用的标准，如遇与出卖人所执行的标准发生矛盾时，按较高的标准执行。
1.8如招标人有除本协议书以外的其他要求，应以书面形式提出，经供需双方讨论、确认后，载于本协议书中。
1.9本规范书经双方确认后为订货合同的附件，与合同正文具有同等效力。
1.10在今后合同谈判及合同执行过程中的一切图纸、技术文件、设备信函等必须使用中文，如果投标人提供的文件中使用另一种文字，则需有中文译本，且在这种情况下，解释以中文为准。
1.11所有计量单位应采用国际单位制基本单位。
2、设计条件和要求
2.1、环境条件
2.1.1 概述
山西华泽铝电有限公司发电工程建设规模2×300MW燃煤机组。计划按2003年8月开工，3号机组2005年4月投产，4号机组2005年8月投产。机组烟气脱硫装置，采用石灰石—石膏湿法、一炉一塔脱硫装置。脱硫效率大于95.5％。
2.1.2场地条件和自然条件
2.1.2.1厂址概述
厂址地处山西省运城地区河津市西北约5km的西辛封村以北，西北距禹门口约5km，厂址东临侯（马）西（安）铁路及晋（城）禹（门）公路（108国道），西靠河滩纱丘区防护林带，南北皆为农田。
厂址位于山西运城地区河津市境内汾河与黄河交汇处附近的黄河东岸三级阶地上，厂区地势开阔平坦，地势东西低，中间高，南北平缓，自然坡度1~2%，局部坡度5%，地面标高392.0～414.0（黄海高程）。厂址西距黄河堤约1km，场地标高高于黄河百年一遇洪水位21.51~25.68m，不受山洪及黄河洪水威胁。整个厂区地处同一地貌单元，但稍有差异，东部大多为冲洪积黄土状亚粘土，而西部边缘则为现代风成半固定砂丘区。脱硫场地为I级非自重湿陷性黄土区。
厂址地震基本烈度为7度；50年超越概率10%、地震动峰加速度0.17g，地震动反应特征周期为0.4S。
2.1.2.2气象条件
电厂所属地区属晋陕黄土高原，属暖温带大陆性气候，受季风影响，一年四季分明，夏季炎热多雨，冬季寒冷多风，春季干旱，秋季阴湿，春温高于秋温。
电厂厂址多年主要气象要素如下：
多年平均相对湿度 60%
实测最大风速 24m/s
50年一遇10分钟平均最大风速(距地面10米高) 32 m/s
多年平均大气压 964.8hPa
多年平均气温 13.5℃
多年极端最高气温 42.5℃
多年极端最低气温 -19.9℃
多年平均年降雨量 489.5mm
多年平均风速 2.0m/s
最大风速(定时最大) 24m/s
最大积雪深度 150mm
最大冻土深度 610mm
最高风速（30年一遇，十分钟） 30m/s
主导风向 E

2.2、烟气介质参数
表2.2 烟气特性参数
项目
单位
增压风机原烟气出口至GGH入口段（高温烟气）
GGH原烟气出口至吸收塔入口段（低温烟气，有酸露）
吸收塔出口至GGH净烟气进口（低温烟气，有酸露）
GGH净烟气出口段（低温烟气，有酸露）
流量（干态）
Nm³/h
1112400
1104912
1110397
1117884
H2O(气态)
Nm³/h
64800
64519
110311
110592
H2O(液态)
kg/h
0
0
84
0
流量（湿态）
Nm³/h
1177200
1169431
1220708
1228477
总流量
kg/h
1568931
1558460
1600871
1611238
实际体积流量
Am³/h
1754159
1578986
1471598
1673579
SO2
kg/h
4417
4373
152
197
SO3
kg/h
106
73
51
52
O2
Vol.%
6.68
6.68
6.7
6.7
CO2
Vol.%
13.6
13.6
13.67
13.66
SO2
mg/ Nm3
3971
3958
137
176
SO3
mg/ Nm3
95
66
46
47
HCL(CL)
mg/ Nm3
76
76
4
5
HF(F)
mg/ Nm3
24
17
2
9
Ash
mg/ Nm3
95
86
26
36
SO2(6％O2)
mg/ Nm3
4159
4145
144
184
SOx(6％O2)
mg/ Nm3
4239
4201
183
224
SO3(6％O2)
mg/ Nm3
100
70
49
49
HCL(6％O2)
mg/ Nm3
80
80
4
5
HF(6％O2)
mg/ Nm3
25
17
2
9
Ash(6％O2)
mg/ Nm3
100
90
27
38
烟气流速
M/s
≤15
≤15
≤15
≤15
烟气压力
mbar
990
984
974
967
烟气温度
℃
125
85
43
82
最大允许温度
℃
170
120
120
120

2.3、浆液介质参数

表2.3-1 事故浆液罐
序号
项目
参数
备注
1
搅拌器底部安装高度
1500mm+8000mm

2
事故浆液罐参数

2.1
形式
地上式圆柱形罐体
室外布置
2.2
数量
1个

2.3
理论尺寸（内尺寸）
φ12000mm×H17,300mm

2.4
最大容积
1923m3

2.5
浆液液位

（1）
正常液位
16.5m

（2）
最高液位
17.0m

（3）
最低液位
2m

2.6
液面压力
常压

2.7
材料
碳钢衬树脂鳞片

2.8
底部形状
圆形平面f12.0m

2.9
池盖形状
圆形平面f12.0m

3
介质参数

3.1
介质
石膏浆液

3.2
含固量
8～45wt%；设计值：15wt%

3.3
介质密度
1118～1343 kg/m3；设计值1144kg/m3

3.4
介质温度
42.2～50°C；设计值43.3°C

3.5
介质粘度
1～3mPa.s；设计值2Pa.s

3.6
介质中Cl-浓度
5628～13791 ppm；设计值20000 ppm

3.7
材料设计考虑最大氯离子
40000ppm

3.8
固体粒径
80％大于20µm

3.9
pH值
5~7

3.10
介质成分（固体）

CaSO4·2H2O
80.3 wt％

CaSO3·1/2H2O
0.2wt％

CaCO3
2.6 wt％

MgCO3
0.8 wt％

CaF2
0 wt％

MgF2
0 .1wt％

灰
2wt％

惰性物
13.9wt％

表2.3-2 石灰石浆液罐
序号
项目
参数
备注
1
搅拌器底部安装高度
1300mm

2
石灰石浆液罐参数

2.1
形式
地上式圆柱形罐体
室外布置
2.2
数量
1个

2.3
理论尺寸（内尺寸）
φ7,500mm×H7,800mm

2.4
最大容积
323m3

2.5
浆液液位

（1）
正常液位
7.0m

（2）
最高液位
7.3m

（3）
最低液位
2m

2.6
液面压力
常压
敞开式箱体
2.7
材料
碳钢衬树脂鳞片

2.8
底部形状
圆形平面f7.5m

2.9
池盖形状
圆形平面f7.5m

3
介质参数

3.1
介质
石灰石浆液

3.2
含固量
20～35wt%；设计值：30wt%

3.3
介质密度
1148～1290kg/m3；设计值1292kg/m3

3.4
介质温度
42.2～50°C；设计值43.3°C

3.5
介质粘度
2～4mPa.s；设计值4mPa.s

3.6
介质中Cl-浓度
4062～10151 ppm；设计值20000 ppm

3.7
材料设计考虑最大氯离子
40000ppm

3.8
固体粒径
90％小于44µm

3.9
PH值
7~9

3.10
介质成分（固体）

CaSO4·2H2O
1.7 wt％

CaSO3·1/2H2O
0.004 wt％

CaCO3
88.4 wt％

MgCO3
3.9 wt％

CaF2
0.001 wt％

MgF2
0.003 wt％

其它
6 wt％

表2.3-3 吸收塔区集水坑
序号
项目
参数
备注
1
搅拌器底部安装高度
600mm

2
吸收塔集水坑参数

2.1
形式
地下敞开式方形池体
室内布置
2.2
数量
2个

2.3
理论尺寸（内尺寸）
3,000mm（W）×3,000mm（L）×3,000（H）mm

2.4
有效容积
24.3m3

2.5
浆液液位

（1）
正常液位
2.7m

（2）
最高液位
2.85m

（3）
最低液位
1.2m

2.6
液面压力
常压
敞开式箱体
2.7
材料
钢筋混凝土衬树脂鳞片

2.8
底部形状
方形平面3,000mm×3,000mm

2.9
池盖形状
方形平面3,000mm×3,000mm

3
介质参数

3.1
介质
石膏浆液

3.2
含固量
0～45wt%；正常值：15wt%

3.3
介质密度
1118～1343kg/m3；设计值1144kg/m3

3.4
介质温度
35～50°C；设计值43.3°C

3.5
介质粘度
2～4mPa.s；设计值4mPa.s

3.6
介质中Cl-浓度
5628～14102 ppm；设计值20000 ppm

3.7
材料设计考虑最大氯离子
40000ppm

3.8
固体粒径
80％大于20µm

3.9
pH值
5~7

3.10
介质成分（固体）

CaSO4·2H2O
80.3 wt％

CaSO3·1/2H2O
0.2 wt％

CaCO3
2.6 wt％

MgCO3
0.8 wt％

CaF2
0.0 wt％

MgF2
0.1 wt％

其它
13.9 wt％

表2.3-4石灰石浆液制备区集水坑
序号
项目
参数
备注
1
搅拌器底部安装高度
650mm

2
石灰石浆液制备区集水坑参数

2.1
形式
地下敞开式方形池体
室内布置
2.2
数量
1个

2.3
理论尺寸（内尺寸）
2000mm（W）×2000mm（L）×3000（H）mm

2.4
有效容积
8.8m3

2.5
浆液液位

（1）
正常液位
2.2m

（2）
最高液位
2.35m

（3）
最低液位
1.2m

2.6
液面压力
常压
敞开式池体
2.7
材料
钢筋混凝土衬树脂鳞片

2.8
底部形状
方形平面2,000mm×2,000mm

2.9
池盖形状
方形平面2,000mm×2,000mm

3
介质参数

3.1
介质
石灰石浆液

3.2
含固量
20～35wt%；设计值：30wt%

3.3
介质密度
1148～1290kg/m3；设计值1292kg/m3

3.4
介质温度
42.2～50°C；设计值43.3°C

3.5
介质粘度
2～4mPa.s；设计值4mPa.s

3.6
介质中Cl-浓度
4062～10151 ppm；设计值20000ppm

3.7
材料设计考虑最大氯离子
40000ppm

3.8
固体粒径
90％小于44µm

3.9
pH值
7~9

3.10
介质成分（固体）

CaSO4·2H2O
1.7 wt％

CaSO3·1/2H2O
0.004 wt％

CaCO3
88.4 wt％

MgCO3
3.9 wt％

CaF2
0.001 wt％

MgF2
0.003 wt％

其它
6 wt％

表2.3-5石膏区集水坑
序号
项目
参数
备注
1
搅拌器底部安装高度
650mm

2
吸收塔集水坑参数

2.1
形式
地下敞开式方形池体
室外布置
2.2
数量
1个

2.3
理论尺寸（内尺寸）
2,000mm（W）×2,000mm(L)×3000（H）mm

2.4
有效容积
8.8m3

2.5
浆液液位

（1）
正常液位
2.2m

（2）
最高液位
2.35m

（3）
最低液位
1.2m

2.6
液面压力
常压
敞开式箱体
2.7
材料
钢筋混凝土衬树脂鳞片

2.8
底部形状
方形平面2,000mm×2,000mm

2.9
池盖形状
方形平面2,000mm×2,000mm

3
介质参数

3.1
介质
石膏浆液

3.2
含固量
0～45wt%；设计值：15wt%

3.3
介质密度
1118～1343kg/m3；设计值1144kg/m3

3.4
介质温度
35～50°C；设计值43.3°C

3.5
介质粘度
2～4mPa.s；设计值4mPa.s

3.6
介质中Cl-浓度
5628～14102 ppm；设计值20000 ppm

3.7
材料设计考虑最大氯离子
40000ppm

3.8
固体粒径
80％大于20µm

3.9
pH值
5~7

3.10
介质成分（固体）

CaSO4·2H2O
80.3 wt％

CaSO3·1/2H2O
0.2 wt％

CaCO3
2.6 wt％

MgCO3
0.8 wt％

CaF2
0.0 wt％

MgF2
0.1 wt％

其它
13.9 wt％

表2.3-6滤液罐
序号
项目
参数
备注
1
搅拌器底部安装高度
1000mm

2
石灰石浆液罐参数

2.1
形式
地上式圆柱形罐体
室外布置
2.2
数量
1个

2.3
Ll尺寸（内尺寸）
φ4200mm×H4300mm

2.4
最大容积
54.0m3

2.5
浆液液位

（1）
正常液位
3.6m

（2）
最高液位
3.9m

（3）
最低液位
2m

2.6
液面压力
常压
敞开式箱体
2.7
材料
碳钢衬树脂鳞片

2.8
底部形状
圆形平面f4.2m

2.9
池盖形状
圆形平面f4.2m

3
介质参数

3.1
介质
滤液

3.2
含固量
0～1.5wt%；设计值：0.8wt%

3.3
介质密度
1000～1079kg/m3；设计值1054kg/m3

3.4
介质温度
42.2～50°C；设计值43.3°C

3.5
介质粘度
1mPa.s

3.6
介质中Cl-浓度
6438～14527 ppm；设计值20000 ppm

3.7
材料设计考虑最大氯离子
40000ppm

3.9
pH值
5~7

3.10
介质成分（固体）

CaSO4·2H2O
93.6 wt％

CaSO3·1/2H2O
0.2 wt％

CaCO3
1.6 wt％

MgCO3
0.5 wt％

CaF2
0.1 wt％

MgF2
0.2 wt％

灰
0.5 wt％

其它
3.4 wt％

表2.3-7废水中和箱
序号
项目
参数
备注
1
搅拌器底部安装高度
500mm

2
箱体参数

2.1
形式
地上式方形箱体
室内布置
2.2
数量
1个

2.3
箱体理论尺寸（内尺寸）
2200mm（W）×2200mm（L）×2400mm（H）

2.4
最大容积
10.16m3

2.5
浆液液位

（1）
正常液位
1.9m

（2）
最高液位
2.1m

（3）
最低液位
0.5m

2.6
液面压力
常压

2.7
材料
碳钢衬胶

2.8
底部形状
方形平面2200mm（W）×2200mm（L）

2.9
箱盖形状
方形平面2200mm（W）×2200mm（L）

3
介质参数

3.1
介质
废水

3.2
含固量
1wt%；

3.3
介质密度
1056kg/m3

3.4
介质温度
32~42°C；设计值38°C

3.5
介质粘度
1mPa.s

3.6
介质中Cl-浓度
13116 ppm；设计值20000 ppm

3.7
材料设计考虑最大氯离子
40000ppm

3.8
固体粒径
80％大于20µm

3.9
pH值
4.5~10

3.10
介质成分（固体）

CaSO4·2H2O
0.177 wt％

CaSO3·1/2H2O
0 wt％

CaCO3
0.075 wt％

MgCO3
0.023 wt％

CaF2
0 wt％

MgF2
0 wt％

灰
0.093wt％

其它
0.631wt％

3.11
介质流量
Q=18m3/h

表2.3-8废水沉淀箱
序号
项目
参数
备注
1
搅拌器底部安装高度
500mm

2
箱体参数

2.1
形式
地上式方形箱体
室内布置
2.2
数量
1个

2.3
箱体理论尺寸（内尺寸）
2200mm（W）×2200mm（L）×2400mm（H）

2.4
最大容积
10.16m3

2.5
浆液液位

（1）
正常液位
1.9m

（2）
最高液位
2.1m

（3）
最低液位
0.5m

2.6
液面压力
常压

2.7
材料
碳钢衬胶

2.8
底部形状
方形平面2200mm（W）×2200mm（L）

2.9
箱盖形状
方形平面2200mm（W）×2200mm（L）

3
介质参数

3.1
介质
废水

3.2
含固量
1wt%；

3.3
介质密度
1056kg/m3

3.4
介质温度
32~42°C；设计值38°C

3.5
介质粘度
1mPa.s

3.6
介质中Cl-浓度
13116 ppm；设计值20000 ppm

3.7
材料设计考虑最大氯离子
40000ppm

3.8
固体粒径
80％大于20µm

3.9
pH值
4.5~10

3.10
介质成分（固体）

CaSO4·2H2O
0.177 wt％

CaSO3·1/2H2O
0 wt％

CaCO3
0.075 wt％

MgCO3
0.023 wt％

CaF2
0 wt％

MgF2
0 wt％

灰
0.093wt％

其它
0.631wt％

3.11
介质流量
Q=18m3/h

表2.3-9废水絮凝箱
序号
项目
参数
备注
1
搅拌器底部安装高度
500mm

2
箱体参数

2.1
形式
地上式方形箱体
室内布置
2.2
数量
1个

2.3
箱体理论尺寸（内尺寸）
2200mm（W）×2200mm（L）×2400mm（H）

2.4
最大容积
10.16m3

2.5
浆液液位

（1）
正常液位
1.9m

（2）
最高液位
2.1m

（3）
最低液位
0.5m

2.6
液面压力
常压

2.7
材料
碳钢衬胶

2.8
底部形状
方形平面2200mm（W）×2200mm（L）

2.9
箱盖形状
方形平面2200mm（W）×2200mm（L）

3
介质参数

3.1
介质
废水

3.2
含固量
1wt%；

3.3
介质密度
1056kg/m3

3.4
介质温度
32~42°C；设计值38°C

3.5
介质粘度
1mPa.s

3.6
介质中Cl-浓度
13116 ppm；设计值20000 ppm

3.7
材料设计考虑最大氯离子
40000ppm

3.8
固体粒径
80％大于20µm

3.9
PH值
4.5~10

3.10
介质成分（固体）

CaSO4·2H2O
0.177 wt％

CaSO3·1/2H2O
0 wt％

CaCO3
0.075 wt％

MgCO3
0.023 wt％

CaF2
0 wt％

MgF2
0 wt％

灰
0.093wt％

其它
0.631wt％

3.11
介质流量
Q=18m3/h

表2.3-10 废水出水箱
序号
项目
参数
备注
1
搅拌器底部安装高度
500mm

2
箱体参数

2.1
形式
地上式方形箱体
室内布置
2.2
数量
1个

2.3
箱体理论尺寸（内尺寸）
2200mm（W）×2200mm（L）×2400mm（H）

2.4
最大容积
10.16m3

2.5
浆液液位

（1）
正常液位
1.9m

（2）
最高液位
2.1m

（3）
最低液位
0.5m

2.6
液面压力
常压

2.7
材料
碳钢衬胶

2.8
底部形状
方形平面2200mm（W）×2200mm（L）

2.9
箱盖形状
方形平面2200mm（W）×2200mm（L）

3
介质参数

3.1
介质
废水

3.2
含固量
0.005wt%；

3.3
介质密度
1000kg/m3

3.4
介质温度
32~42°C；设计值38°C

3.5
介质粘度
1mPa.s

3.6
介质中Cl-浓度
13116 ppm；设计值20000 ppm

3.7
材料设计考虑最大氯离子
40000ppm

3.8
固体粒径
80％大于20µm

3.9
pH值
4.5~10

3.10
介质成分（固体）

CaSO4·2H2O
0.177 wt％

CaSO3·1/2H2O
0 wt％

CaCO3
0.075 wt％

MgCO3
0.023 wt％

CaF2
0 wt％

MgF2
0 wt％

灰
0.093wt％

其它
0.631wt％

3.11
介质流量
Q=18m3/h

表2.3-11 浆液介质参数汇总
序号
1
2
3
4
5
介质名称
石灰石浆液
石膏浆液
滤液
石膏浆液①
石膏浆液②
石膏浆液③
滤液
含固量
25～35wt%
10～15 wt％
45~55 wt %
2.5~4 WT%
0.8~1.1 wt %
介质工作成分
H2O
69.9992 wt%
84.9995 wt%
49.9979 wt%
96.5002 wt%
99.2211 wt%
CaSO4.2H2O
0.50206 wt%
12.0932 wt%
46.9142 wt%
0.65176 wt%
0.71164 wt%
CaS
0 wt%
0.0268 wt%
0.10418 wt%
0.00137 wt%
0 wt%
CaCO3
26.5141 wt%
0.34113 wt%
0.69175 wt%
0.22729 wt%
0.01121 wt%
MgCO3
1.18201 wt%
0.12058 wt%
0.24586 wt%
0.08079 wt%
0.0056 wt%
CaF2
0 wt%
0.00721 wt%
0.02917 wt%
0 wt%
0 wt%
MgF2
0 wt%
0.02267 wt%
0.08751 wt%
0.00137 wt%
0 wt%
灰
0.00395 wt%
0.30815 wt%
0.25003 wt%
0.32725 wt%
0.0056 wt%
尘
0 wt%
0 wt%
0 wt%
0 wt%
0 wt%
惰性物
1.79475 wt%
2.07977 wt%
1.68354 wt%
2.21133 wt%
0.03922 wt%
可溶物
2.88188 wt%
4.8686 wt%
2.86286 wt%
5.52764 wt%
4.08495 wt%
设计最小Cl-浓度
30000ppm
30000 ppm
30000 ppm
30000 ppm
30000 ppm
PH值
7~10
4.5~7
4.5~7
4.5~7
4.5~7
介质密度
1292kg/m3
1343kg/m3
1444kg/m3
1100kg/m3
1082kg/m3
运行温度
43℃
43℃
43℃
43℃
43℃
工作压力
～0.65MPa
～0.6MPa
～0.6MPa
～0.5MPa
～0.5MPa
备注

2.4、主要设备运行参数
2.4.1 吸收塔
2.4.1.1吸收塔浆液介质参数与事故浆液箱浆液介质参数相同。吸收塔的内部件、人孔、法兰的角落和拐角部位必须采取FRP加强。
2.4.1.2玻璃鳞片树脂防腐（第一方案）范围：从吸收塔进口（烟气流速为13.3m/s）干湿界面碳钢段起，至吸收塔烟气出口（烟气流速为15.5m/s）法兰；包括内部的支撑梁、开孔、内部件（除雾器、喷淋管除外）等的整体防腐。
2.4.1.3吸收塔正常液位11.70m，最高液位12.20m。塔内烟气流速：3.8～4.1m/s。
2.4.1.4吸收塔外形资料详见“3、4#吸收塔外形及接口图”（图号：1003S-J0200－01和1003S-J0200－02）。吸收塔内部支撑分布见吸收塔相关图纸。
2.4.1.5投标人应根据吸收塔不同区域介质工作参数做出相应设计，并提供相应设计资料供招标人确认。
2.4.1.6 投标人应增加吸收塔防腐材料采用丁基橡胶（第二方案）另一方案，在方案中注明丁基橡胶材料来源和产地（招标人指定为进口或合资产品），从技术和经济角度进行采用玻璃鳞片树脂或丁基橡胶防腐材料两方案的详细论证，以供招标人确定吸收塔防腐选材。

表2.4-1 吸收塔鳞片衬里面积统计（估算）
区域
区域范围
单台吸收塔面积（m2）
两台吸收塔面积（m2 ）
鳞片衬里厚度
鳞片材质要求

搅拌器区域（含吸收塔底面），标高：0.0m-2.0m
253
506
至少3mm
耐酸，耐碱，耐磨型 ；耐热性能：90℃（液体），100℃（气体）

底部标高2m以上至标高17.30m
735
1470
至少1.8mm
耐酸，耐碱，耐磨型 ；耐热性能：100℃（液体），120℃（气体）

喷淋区域，标高：
17.3m～23.4m；
261
522
至少3mm
耐酸型；耐热性能：100℃（液体），120℃（气体）

除雾器至烟气出口区域，标高在23.4m以上（含吸收塔顶面）
629
1258
至少1.8mm
耐酸，耐碱型；耐热性能：100℃（液体），120℃（气体）
总计

1878
3756

注：吸收塔接管部分需特殊处理，区域类型由投标人划分。

2.4.2 烟道（3、4号塔烟道以烟囱中心线对称布置）
2.4.2.1烟道防腐应考虑介质在200℃时短时间20分钟的耐热条件。烟道的内部件、人孔、接口法兰、角落、拐角部位必须采取FRP加强。
2.4.2.2玻璃鳞片树脂防腐范围：Ⅰ段：从增压风机出口法兰开始，至GGH入口法兰（接近增压风机出口附近的烟道可采用底面和底侧面局部防腐）；Ⅱ段：从GGH原烟气出口法兰开始，至吸收塔进口段干湿界面碳钢段；Ⅲ段：从吸收塔烟气出口法兰起，至GGH净烟气进口法兰；Ⅳ段：从GGH净烟气出口法兰开始，至砖烟道入口；包括内部的支撑梁等。具体尺寸见吸收塔及烟道相关图纸。
Ⅰ段烟道结构和布置尺寸详见图纸“原烟道平面布置图和原烟道断面布置图”（图号：1003S－J0301-01和1003S－J0301-02）。
Ⅱ段烟道结构和布置尺寸详见图纸“原烟道平面布置图和原烟道断面布置图”（图号：1003S－J0301-01和1003S－J0301-02）。
Ⅲ段烟道结构和布置尺寸详见图纸“净烟道平面布置图和净烟道A-A视图”（图号：1003S－J0302-01和1003S－J0302-02）。
Ⅳ段烟道结构和布置尺寸详见图纸“净烟道平面布置图和净烟道A-A视图”（图号：1003S－J0302-01和1003S－J0302-02）。
2.4.2.3投标人应根据烟道不同区域介质工作参数做出相应设计，并提供相应设计资料供招标人确认。

表2.4-2 烟道鳞片衬里面积统计（估算）
区域
区域范围
单台炉烟道面积（m2）
两台炉烟道面积（m2 ）
鳞片衬里厚度
鳞片材质要求

Ⅰ段：标高：
3.98m-8.56m
344
688
至少1.8mm
耐酸，耐热型；耐热性能：150℃（液体），170℃（气体）

Ⅱ段：标高：
12.89m-15.15m
247
494
至少1.8mm
耐酸，耐热型；耐热性能：100℃（液体），120℃（气体）

Ⅲ段：标高：
28.4m-12.89m
677
1354
至少1.8mm
耐酸，耐热型；耐热性能：100℃（液体），120℃（气体）

Ⅲ段：内部支撑及边角
19
38
至少3mm
耐酸，耐热型；耐热性能：100℃（液体），120℃（气体）

Ⅳ段：标高：
8.56m-11.15m
734
1468
至少1.8mm
耐酸型；耐热性能：100℃（液体），120℃（气体）
总计

2021
4042

注：非金属膨胀节的防腐面积已计入表6。区域类型由投标人划分。

2.4.3 箱罐类
2.4.3.1防腐范围：所有接触和可能接触浆液的表面部份。
2.4.3.2对于鳞片材料的要求：耐碱，耐磨型 ；耐热性能：90℃（液体），100℃（气体）；鳞片衬里厚度为2mm，对于内部防涡挡板衬里厚度为4mm。
2.4.3.3盐酸计量箱单独采用2×2.5mm厚的丁基橡胶防腐内衬。对丁基橡胶材料的要求：耐酸，耐热性能：90℃（液体），100℃（气体）。
2.4.3.4箱罐类外形资料详见十二章招标人提供的清单相关图纸。
2.4.3.5投标人应根据箱罐介质工作参数做出相应设计，并提供相应设计资料供招标人确认。

表2.4.3 箱罐鳞片衬里面积统计（估算）
箱罐名称
规格尺寸（m）
数量
单台防腐面积（m2）
扰流规格板尺寸(m)×数量
是否带搅拌器
安装位置
石灰石浆液箱
立式，Φ7.5m×H7.82m
1
337
(0.6×6.8)×3
是
室外
事故浆液箱
立式，Φ12m×H17.3m
1
1222
(0.9×16)×3
是
室外
滤液箱
立式，Φ4.2m×H4.3m
1
103
(0.35×3.5)×3
是
室外
废水中和箱
立式，2.2L×2.2W×2.4H
1
36
(0.13×1.7)×4
是
室内
废水沉淀箱
立式，2.2L×2.2W×2.4H
1
36
(0.13×1.7)×4
是
室内
废水絮凝箱
立式，2.2L×2.2W×2.4H
1
36
(0.13×1.7)×4
是
室内
废水出水箱
立式，2.2L×2.2W×2.4H
1
36
(0.13×1.7)×4
是
室内
浓缩/澄清器
上部，Φ5.6m×H3.7m
1
135
无
无
室内
下部为圆台体Φ5.6m/Φ0.6m×H3.3m
盐酸计量箱
（橡胶内衬）
立式，Φ1.6m×H2.5m
1
18
无
无
室内
总计

1959

注：盐酸计量箱溶液为HCL，HCL浓度为30 wt%。

2.4.4 集水坑、地沟和设备围堰
2.4.4.1混凝土集水坑均采用2mm厚的防渗漏、防脱落FRP树脂过渡层，然
