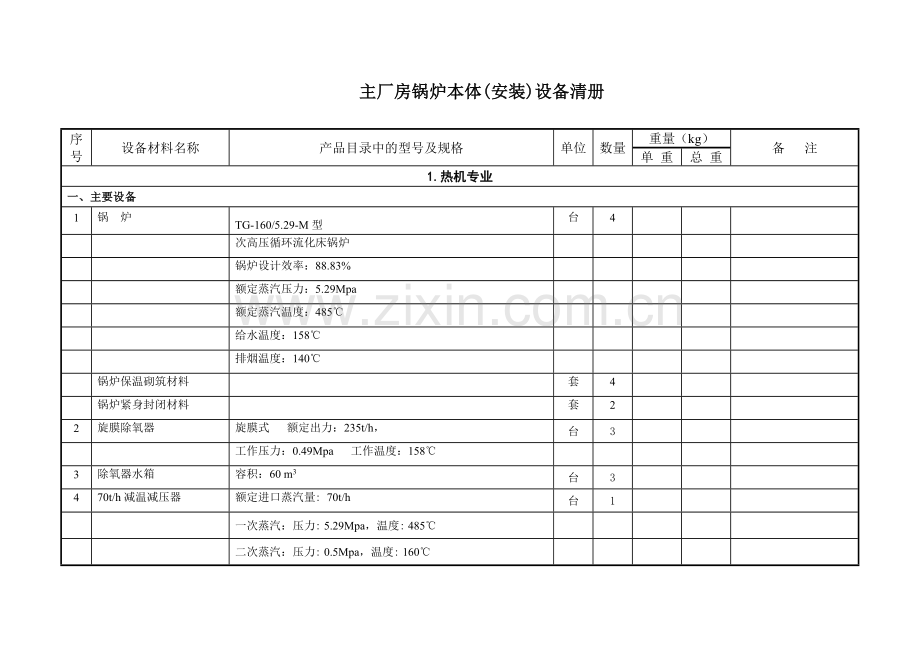

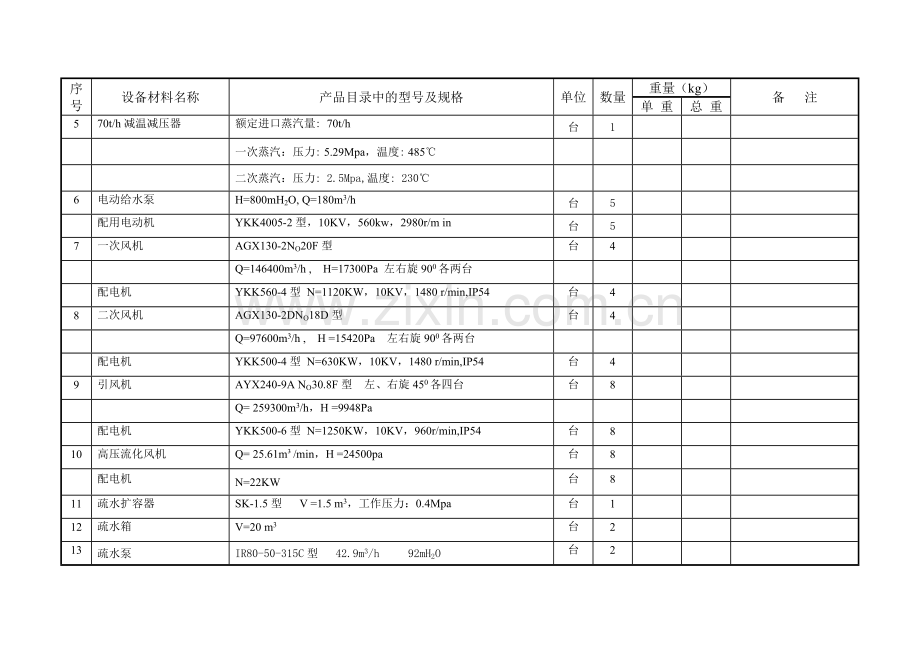

主厂房锅炉本体(安装)设备清册.docx

主厂房锅炉本体(安装)设备清册

序
号
设备材料名称
产品目录中的型号及规格
单位
数量
重量（kg）
备 注
单 重
总 重
1.热机专业
一、主要设备
1
锅 炉
TG-160/5.29-M型
台
4

次高压循环流化床锅炉

锅炉设计效率：88.83%

额定蒸汽压力：5.29Mpa

额定蒸汽温度：485℃

给水温度：158℃

排烟温度：140℃

锅炉保温砌筑材料

套
4

锅炉紧身封闭材料

套
2

2
旋膜除氧器
旋膜式 额定出力：235t/h，
台
3

工作压力：0.49Mpa 工作温度：158℃

3
除氧器水箱
容积：60 m3
台
3

4
70t/h减温减压器
额定进口蒸汽量: 70t/h
台
1

一次蒸汽：压力: 5.29Mpa，温度: 485℃

二次蒸汽：压力: 0.5Mpa，温度: 160℃

5
70t/h减温减压器
额定进口蒸汽量: 70t/h
台
1

一次蒸汽：压力: 5.29Mpa，温度: 485℃

二次蒸汽：压力: 2.5Mpa,温度: 230℃

6
电动给水泵
H=800mH2O, Q=180m3/h
台
5

配用电动机
YKK4005-2型，10KV，560kw，2980r/m in
台
5

7
一次风机
AGX130-2NO20F型
台
4

Q=146400m3/h , H=17300Pa 左右旋900各两台

配电机
YKK560-4型 N=1120KW，10KV，1480 r/min,IP54
台
4

8
二次风机
AGX130-2DNO18D型
台
4

Q=97600m3/h , H =15420Pa 左右旋900各两台

配电机
YKK500-4型 N=630KW，10KV，1480 r/min,IP54
台
4

9
引风机
AYX240-9A NO30.8F型 左、右旋450各四台
台
8

Q= 259300m3/h，H =9948Pa

配电机
YKK500-6型 N=1250KW，10KV，960r/min,IP54
台
8

10
高压流化风机
Q= 25.61m³/min，H =24500pa
台
8

配电机
N=22KW
台
8

11
疏水扩容器
SK-1.5型 V =1.5 m3，工作压力：0.4Mpa
台
1

12
疏水箱
V=20 m3
台
2

13
疏水泵
IR80-50-315C型 42.9m3/h 92mH2O
台
2

配用电机
30kW 380V 2900r/min
台
2

14
炉前煤仓
V有效=185 m3 钢制
台
8

15
电袋除尘器
处理烟气量：470000 m3
台
4

出口烟尘浓度〈30mg/Nm3

保证效率：≥99.92%

16
定期排污扩容器
DP-7.5型 7.5m3 工作压力: 0.15MPa
台
1

17
连续排污扩容器
LP-5.5型 5.5m3 工作压力: 0.49MPa
台
1

18
耐压称重式给煤机
NJGC-30型 出力：0~20t/h 变频
台
16

配电动机
N=4KW，1.5 KW, 380V
台
16

19
冷渣器
出力：0-15t/h
台
8

驱动装置
11KW
台
8

22
点火油泵
2CY-4.2/2.5型 Q=4.2 m3/h ，H =2.5MPa
台
2

Y132S-4型 N=5.5KW，380V
台
2

23
细滤油器
LY-5型
台
2

24
点火油罐
V=20m3
台
2

25
手动葫芦
起重量10t ，起吊高度7m
台
2

26
电动葫芦
起重量8t ，起吊高度7m
台
2

27
电动葫芦
起重量10t ，起吊高度9m
台
1

28
电动葫芦
起重量2t ，起吊高度42m
台
4

29
手动葫芦
起重量1t ，起吊高度21m
台
1

30
电动葫芦
起重量3t ，起吊高度12m
台
3

31
35t/h减温减压器
额定进口蒸汽量: 35t/h
台
1

一次蒸汽：压力: 5.29Mpa，温度: 485℃

二次蒸汽：压力:4.02Mpa，温度: 460℃

32
35t/h减温减压器
额定进口蒸汽量: 35t/h
台
1

一次蒸汽：压力:4.02Mpa，温度: 460℃

二次蒸汽：压力:2.5Mpa，温度: 230℃

33
柴油给水泵
H=800mH2O, Q=85m3/h
台
1

配柴油机
355kw，2960r/m in
台
1

二、主要材料
冷风道安装(按单台炉开列）
1
钢板
δ4
㎡
500
31.4
15700

2
圆形管段
φ219×3
米
5
14.95
74.75

3
圆形管段
φ133×3
米
13
12.73
165.49

4
织物补偿器
563×1161 L=300
件
1
200
200

5
织物补偿器
φ1100 L=300
件
1
100
100

6
织物补偿器
2400×910 L=300
件
1
300
300

7
消声器
1400×2400
件
1

0
风机厂供货
8
消声器
1000×1800
件
1

0
风机厂供货
9
电动调节圆风门
DN125
件
2
100
200
外购
10
电动关断圆风门
DN200
件
1
100
100
外购
11
圆形法兰
DN200
件
2
2.9
5.8

12
圆形法兰
DN125
件
4
2
8

13
一次风机进口反法兰
910×2400
件
1

0
风机厂供货
14
一次风机出口反法兰
563×1161
件
1

0
风机厂供货
15
二次风机进口反法兰
DN1100
件
1

0
风机厂供货
16
二次风机出口反法兰
455×1214
件
1

0
风机厂供货
17
风机进口风箱
90° φ1200
件
1
640.1
640.1
DD2301(#12)
18
六角头螺栓
M12x60
件
102
0.067
6.834

19
六角头螺栓
M16x60
件
76
0.122
9.272

20
六角头螺栓
M24x55
件
144
0.304
43.776

21
六角头螺母
M12
件
102
0.016
1.632

22
六角头螺母
M16
件
76
0.034
2.584

23
六角头螺母
M24
件
144
0.112
16.128

24
滤网
25X25
㎡
11.96
2.041
24.41036

25
石棉衬垫
φ10
米
10
0.538
5.38

26
角钢
L63×63×10
米
37.4
9.151
342.2474

27
槽钢
[8
米
570
8.045
4585.65

28
钢板
δ5 F=0.01m2
个
40
0.393
15.72

29
扁钢
120×5 L=140
件
200
0.66
132

30
扁钢
130×5 L=140
件
200
0.51
102

31
扁钢
60×6
件
79.6
2.83
225.27

32
扁钢
130×6
件
2
6.12
12.24

33
水煤气管
Φ60X3.5
米
40
4.88
195.2

34
贴角角钢
L63×63×5
米
153.42
4.822
739.79

35
焊接钢管
φ57×3
米
217.64
4.22
918.44

热风道安装（按单炉开列）
1
钢板
δ4
㎡
780
31.4
24492
GB709-88
2
织物补偿器
1000×1600 L=400
件
1
200
200

3
织物补偿器
900×1360 L=300
件
2
200
400

4
织物补偿器
800×1000 L=400
件
4
300
1200

5
织物补偿器
800×600 L=300
件
4
200
800

6
织物补偿器
800×1000 L=300
件
2
300
600

7
织物补偿器
900×400 L=400
件
4
300
1200

8
织物补偿器
500×500 L=400
件
4
200
800

9
织物补偿器
400×500 L=400
件
8
100
800

10
织物补偿器
320×424 L=400
件
4
250
1000

11
织物补偿器
220×320 L=400
件
8
100
800

12
矩形双波补偿器
1000×1600
个
2
200
400
DD6443
13
矩形三波补偿器
1000×1600
个
4
300
1200
DD6543
14
电动调节方风门
900X1360
个
2
350
700
外购
15
电动调节方风门
400X900
个
2
200
400
外购
16
电动调节方风门
800X600
个
2
200
400
外购
17
电动调节方风门
500X500
个
2
100
200
外购
18
电动调节方风门
400X500
个
4
100
400
外购
19
矩形法兰
900X1360
个
4
31.6
126.4
DD1236-01
20
矩形法兰
400X900
个
4
11.7
46.8
DD1211-01
21
矩形法兰
800X600
个
3
22.4
67.2
DD1209-01
22
矩形法兰
500X500
个
2
9.5
19
DD1209-01
23
矩形法兰
400X500
个
8
7.8
62.4
DD1205-01
24
六角头螺栓
M16x60
件
212
0.122
25.864

25
六角头螺栓
M12x50
件
400
0.058
23.2

26
六角头螺母
M16
件
212
0.034
7.208

27
六角头螺母
M12
件
400
0.016
6.4

28
等边角钢
L50x50x5
米
1500
3.77
5655
GB9787-88
29
焊接钢管
φ60x3.5
米
300
4.88
390.4
GB3092-82
30
扁钢
120×5 L=140
件
100
0.66
66
GB704-88
31
扁钢
130×5 L=200
件
50
1.02
51
GB704-88
32
等边角钢
L63×63×5
米
137.3
4.822
662.06

烟道安装（按单炉开列）
1
钢板
δ5
㎡
775
39.25
30419

2
矩形保温人孔
500×600
件
6
49.8
298.8
DD5304
3
重力防爆门
Dg450
件
4
70
282.8
DD4331
4
烟道除灰孔
300×300
件
4
21
84
DD5501
5
织物补偿器
2000×2300 L=500
件
6
～500
～3000
配带法兰及附件
6
矩形单波补偿器
2000×2300
件
4
500
2000

7
矩形单波补偿器
1050×2900
件
2
～250
～500

8
矩形单波补偿器
960×1488
件
2
～200
～400

9
圆形单波补偿器
φ1600
件
2
～200
～400

10
引风机进口风箱

件
2
1125.4
2250.8
DD2303（#16）
11
圆形法兰
Dg1600
件
2

风机厂配供
12
圆形短管
φ1600 L=220
件
2
43.4
86.8

13
无缝钢管
φ76x3.5 L=150
米
192
3.75
720
烟道测孔用一端

带内螺纹
14
丝堵
M69
米
192
2
384
烟道测孔用
15
手动关闭档板风门
960×1488
件
2

外购 配带反法兰

　及附件
16
六角头螺栓
M16x60
件
116
0.023
2.668

17
六角螺母
M16
件
116
0.019
2.204

18
槽钢
[10
米
1100
10
11000

19
扁钢
130×5 L=200
米
300
1.02
306

20
角钢
∠63×63×5
米
200
4.822
964.4

21
角钢
∠63×63×6
米
250
5.818
1454.5

22
焊接钢管
φ60x3.5
米
500
4.88
1440

23
扁钢
120×5 L=140
米
500
0.66
330

24
等边角钢
L63×63×5
米
226.7
4.822
1093.2

原煤管道安装（按单炉开列）
1
煤闸门
400×400
件
4

外购
2
平壁通煤孔

件
4
4.5
18
DD5201
3
钢板
δ8
㎡
63
62.8
3956.4

4
角钢
L50×50×6
米
7.36
4.465
32.86

5
扁钢
250×250×20
米
22
39.25
863.5

6
钢板
δ10
㎡
8.6
78.5
675.1

7
钢板
δ12
㎡
2
94.2
188.4

8
螺栓
M16x50
件
64
0.093
2.6
GB5781-86
9
螺栓
M24x110
件
76
0.504
38.3
GB5781-86
10
螺栓
M24x60
件
8
0.275
2.2
GB5781-86
11
螺母
M24
件
84
0.112
9.408
GB41-86
12
螺母
M16
件
64
0.034
2.72
GB41-86
13
垫圈
24
件
84
0.026
2.184
GB93-87
14
垫圈
16
件
8
0.008
0.208
GB93-87
15
光拉杆
d=27
件
4

16
耳子
d=27
件
16
1.6
9.6

17
吊板
d=27
件
8
2.73
21.84

18
扁钢
70×8
米
50
4.4
220
加固肋用
19
燃气掺烧管道及阀门

套
1

全厂2#、3#锅炉掺烧
主蒸汽管道安装
1
无缝钢管
Φ273x11
米
380
71.1
27018

2
无缝钢管
Φ245x10
米
50
58
2900

3
无缝钢管
Φ194x8
米
50
36.7
1835

4
无缝钢管
Φ76x4
米
150
7.1
1065

5
无缝钢管
Φ57x3
米
10
4
40

6
无缝钢管
Φ32x2.5
米
20
1.82
36.4

7
无缝钢管
Φ25x2
米
50
1.13
56.5

8
电动闸阀(Z962h-10)
PN10 DN250
件
12
1127
13524
其中锅炉厂供4件
9
电动闸阀
PN10 DN225
件
1
310
310
Z942h-10
10
电动闸阀
PN10 DN175
件
2
188
376
Z942h-10
11
减压阀
PN10 DN175
件
2
350
700
减温减压器厂供
12
截止阀
PN10 DN50
件
8
49
392
J41H-100
13
截止阀
PN10 DN25
件
18
14
252
J41H-100
14
截止阀 （J41H-100）
PN10 DN20
件
33
13.2
435.6
其中锅炉厂供8件
17
对焊凸面法兰
PN6.4 DN150
件
4
26.11
104.44
GD87-0502
18
对焊凸面法兰
PN10 DN250
件
24
137.66
3303.84
GD87-0502
19
对焊凸面法兰
PN10 DN175
件
2
56.55
113.1
GD87-0502
20
对焊凸面法兰
PN10 DN150
件
4
33.95
135.8
GD87-0502
21
对焊凸面法兰
DN50 PN＜10
件
16
6.6
105.6
GD87-0502
22
对焊凸面法兰
DN20 PN＜10
件
36
2.69
96.84
GD87-0502
23
对焊凸面法兰
DN20 PN＜10
件
66
2.15
141.9
GD87-0502
24
钢管模压大小头
DN250×245 PN10
件
3
28.61
85.83
GD87-0308-46
25
钢管模压大小头
DN245×225 PN10
件
2
9.73
19.46
GD87-0308-35
26
光垫圈
δ=7
件
768
0.18
138.24
GD87-0530
27
光垫圈
δ=5
件
48
0.09
4.32
GD87-0530
28
光垫圈
δ=4
件
160
0.05
8
GD87-0530
29
光垫圈
δ=3
件
944
0.011
10.384
GD87-0530
30
焊接堵头
DN65 PN＜10
件
1
0.038
0.038
GD87-0614-58
31
接管座
DN50 PN＜10
件
8
1.36
10.88
GD87-0414-07
32
接管座
DN25 PN＜10
件
36
0.37
13.32
GD87-0414-04
33
接管座
DN20 PN＜10
件
26
0.29
7.54
GD87-0414-03
34
六角厚螺母
M42
件
768
0.82
629.76
GD0534
35
六角厚螺母
M36
件
48
0.5
24
GD0534
36
六角厚螺母
M30
件
160
0.3
48
GD0534
37
六角厚螺母
M22
件
128
0.101
12.928
GD0534
38
六角厚螺母
M16
件
816
0.045
36.72
GD0534
39
双头螺柱
M42×280
件
384
2.63
1009.92
GD0531
40
双头螺柱
M36×220
件
24
1.51
36.24
GD0531
41
双头螺柱
M30×190
件
48
0.9
43.2
GD0531
42
双头螺柱
M30×170
件
32
0.81
25.92
GD0531
43
双头螺柱
M22×130
件
64
0.333
21.312
GD0531
44
双头螺柱
M16×100
件
408
0.133
54.264
GD0531
45
45度热压弯头
PN10 DN300
件
2
37.91
75.82
GD87-0219-231
46
90度热压弯头
PN10 DN300
件
96
75.82
7278.72
GD87-0219-271
47
90度热压弯头
PN10 DN200
件
7
24.28
169.96
GD87-0219-268
48
90度热压弯头
PN10 DN150
件
10
9.29
92.9
GD87-0219-266
49
圆形漏斗

件
7
0.525
3.675
GD0907-1/8
50
齿形垫片
363×311
件
24
0.71
17.04
GD0527
51
齿形垫片
259×211
件
2
0.46
0.92
GD0527
52
齿形垫片
203×155
件
4
0.35
1.4
GD0527
53
齿形垫片
87×57
件
16
0.065
1.04
GD0527
54
齿形垫片
57×27
件
36
0.038
1.368
GD0527
55
齿形垫片
50×23
件
66
0.03
1.98
GD0527
56
垫片
203×147
件
4
0.06
0.24
GD0529
主给水管道安装
1
无缝钢管
Φ194x8
米
71
36.7
2605.7

2
无缝钢管
Φ159x7
米
322
26.24
8449.3

3
无缝钢管
Φ108x4.5
米
12
11.49
137.9

4
无缝钢管
Φ89x4.5
米
211
9.38
1979.2

5
无缝钢管
Φ76x3.5
米
400
6.26
2504

6
无缝钢管
Φ57x3
米
72
4
288

7
无缝钢管
Φ38x2.5
米
30
2.19
65.7

8
无缝钢管
Φ25x2
米
600
1.13
678

9
楔式闸阀
PN10 DN150
件
4
188
752
Z41h-100
10
电动闸阀
PN10 DN150
件
21
295
6195
Z942H-100

锅炉厂供4件
11
给水泵出口止回阀
DN150 PN10
件
5
350
1750
H48H-100
12
电动截止阀
PN10 DN100
件
4
143
572
J941H-100

锅炉厂供
13
电动截止阀
PN10 DN80
件
4
138
552
J941H-100

锅炉厂供
14
电动截止阀
PN10 DN50
件
4
100
400
J941H-100

锅炉厂供
15
给水调节阀
PN10 DN150
件
4
183.4
733.6
T940H-100

锅炉厂供
16
给水调节阀
PN10 DN100
件
3
150
450
T940H-100
17
电动调节阀
PN10 DN50
件
4
150
600
T949H-100

锅炉厂供
18
给水调节阀
PN10 DN80
件
4
107.3
429.2
T40H-100

锅炉厂供
19
截止阀
PN10 DN100
件
4
115
460
J41H-100
20
截止阀
PN10 DN80
件
4
95
380
J41H-100

锅炉厂供
21
截止阀
PN10 DN65
件
6
56
336
J41H-100
22
截止阀
PN10 DN50
件
4
38
152
J41H-100

锅炉厂供
23
截止阀
PN10 DN32
件
6
19
114
J41H-100
24
截止阀
PN10 DN20
件
86
14.8
1272.8
J41H-100

锅炉厂供16
25
升降式止回阀
PN10 DN150
件
4
200
800
H41H-100

锅炉厂供
26
止回阀
PN10 DN65
件
5
45
225
H42H-100
27
止回阀
PN10 DN50
件
4
39
156
H41H-100
28
焊接堵头
PN10 DN175
件
2
5.11
10.22
GD87-0614-63
29
给水泵再循环多级截

流装置

件
5
5.11
25.55
GD87-0902
30
对焊凸面法兰
PN10 DN150
件
60
33.95
2037
GD87-0502
31
对焊凸面法兰
PN10 DN100
件
8
15.79
86.8
GD87-0502
32
对焊凸面法兰
PN10 DN80
件
8
10.85
86.8
GD87-0502
33
对焊凸面法兰
DN65 PN10
件
12
9.4
112.8
GD87-0502
34
对焊凸面法兰
DN50 PN10
件
24
6.7
160.8
GD87-0502
35
对焊凸面法兰
DN32 PN10
件
12
3.32
39.84
GD87-0502
36
对焊凸面法兰
DN20 PN10
件
140
2.15
301
GD87-0502
37
锻制等径三通
DN20×20
件
20
0.251
5.02
GD87-0407-03
38
锻制异径三通
DN65×32
件
4
0.685
2.74
GD87-0408-15
39
锻制异径三通
DN32×20
件
4
3.75
15
GD87-0408-07
40
光垫圈
δ=4
件
1440
0.05
77.76
GD87-0530
41
光垫圈
δ=3
件
1860
0.018
33.48
GD87-0530
42
接管座
DN50 PN10
件
4
1.36
5.44
GD87-0414
43
接管座
DN32 PN10
件
6
0.55
3.3
GD87-0414
44
接管座
DN20 PN10
件
96
0.29
27.84
GD87-0414
45
孔板对焊法兰
PN10 DN150
件
4
121
484
GD87-0723-2

热控订货
46
流量孔板对焊法兰

件
4
23.8
95.2
GD87-0722-01

组件
DN50 PN10

热控订货
47
钢板模压大小头
50×32
件
4
0.33
3.67
GD87-0308-13
48
钢板模压大小头
32×20
件
8
0.15
1.2
GD87-0308-07
49
钢管模压大小头
PN10 DN150×80
件
3
3.79
11.37
GD87-0308-27
50
等径三通
PN10 DN150
件
7
18.02
126.14
GD87-0446-23
51
异径三通
PN10 DN175×150×175
件
5
27.36
136.8
GD87-0448-88
52
异径三通
PN10 DN150×100×150
件
8
14.17
113.36
GD87-0448-84
53
排水漏斗
DN20
件
15
0.316
4.74
GD87-0907-1/8
54
六角厚螺母
M30
件
1440
0.3
427.68
GD87-0534
55
六角厚螺母
M27×160
件
128
0.205
12.8
GD87-0534
56
六角厚螺母
M22
件
516
0.101
52.116
GD87-0534
57
六角厚螺母
M20
件
96
0.085
8.16
GD87-0534
58
六角厚螺母
M16
件
560
0.045
25.2
GD87-0534
59
双头螺柱
M30×190
件
720
0.9
648.72
GD87-0531
60
双头螺柱
M27×160
件
64
0.618
23.04
GD87-0531
61
双头螺柱
M22×140
件
64
0.36
23.04
GD87-0531
62
双头螺柱
M22×130
件
96
0.333
31.97
GD87-0531
63
双头螺柱
M20×130
件
96
0.333
31.96
GD87-0531
64
双头螺柱
M20×110
件
48
0.229
10.99
GD87-0531
65
双头螺柱
M16×100
件
560
0.133
74.48
GD87-0531
66
30°热压弯头
PN10 DN80
件
4
0.59
2.36
GD87-0219-203
67
60°热压弯头
PN10 DN150
件
6
6.19
37.14
GD87-0219-246
68
60°热压弯头
PN10 DN80
件
6
1.18
7.08
GD87-0219-243
69
90°热压弯头
PN10 DN175
件
8
16.92
135.36
GD87-0219-267
70
90°热压弯头
PN10 DN150
件
70
9.29
650.3
GD87-0219-226
71
90°热压弯头
PN10 DN80
件
33
1.76
58.08
GD87-0219-263
72
齿形垫片
109×76
件
12
0.092
1.1
GD87-0527
73
齿形垫片
87×57
件
24
0.065
1.56
GD87-0527
74
齿形垫片
65×35
件
12
0.045
0.54
GD87-0527
75
齿形垫片
50×23
件
140
0.03
4.2
GD87-0527
76
齿形垫片
203×155
件
60
0.35
20.88
GD87-0527
77
齿形垫片
149×105
件
8
0.226
0.8
GD87-0527
78
齿形垫片
120×87
件
8
0.1
0.8
GD87-0527
79
圆钢
d8
m
145
0.395
57.3

80
扁钢
50×6
m
55
2.36
129.80

81
钢板
δ=10
㎡
7
78.5
549.5

82
钢板
δ=4
㎡
8
31.4
251.2

83
角钢
L50×5
m
60
3.77
226.5

84
角钢
L45×5
m
35
3.369
117.9

低压蒸汽管道安装
1
无缝钢管
Φ480x14
米
100
160.88
16088

无缝钢管
Φ325x8
米
150
62.54
9381

无缝钢管
Φ219x6
米
100
31.52
3152

2
电动闸阀
PN4.0 DN450
个
2
2350
4
