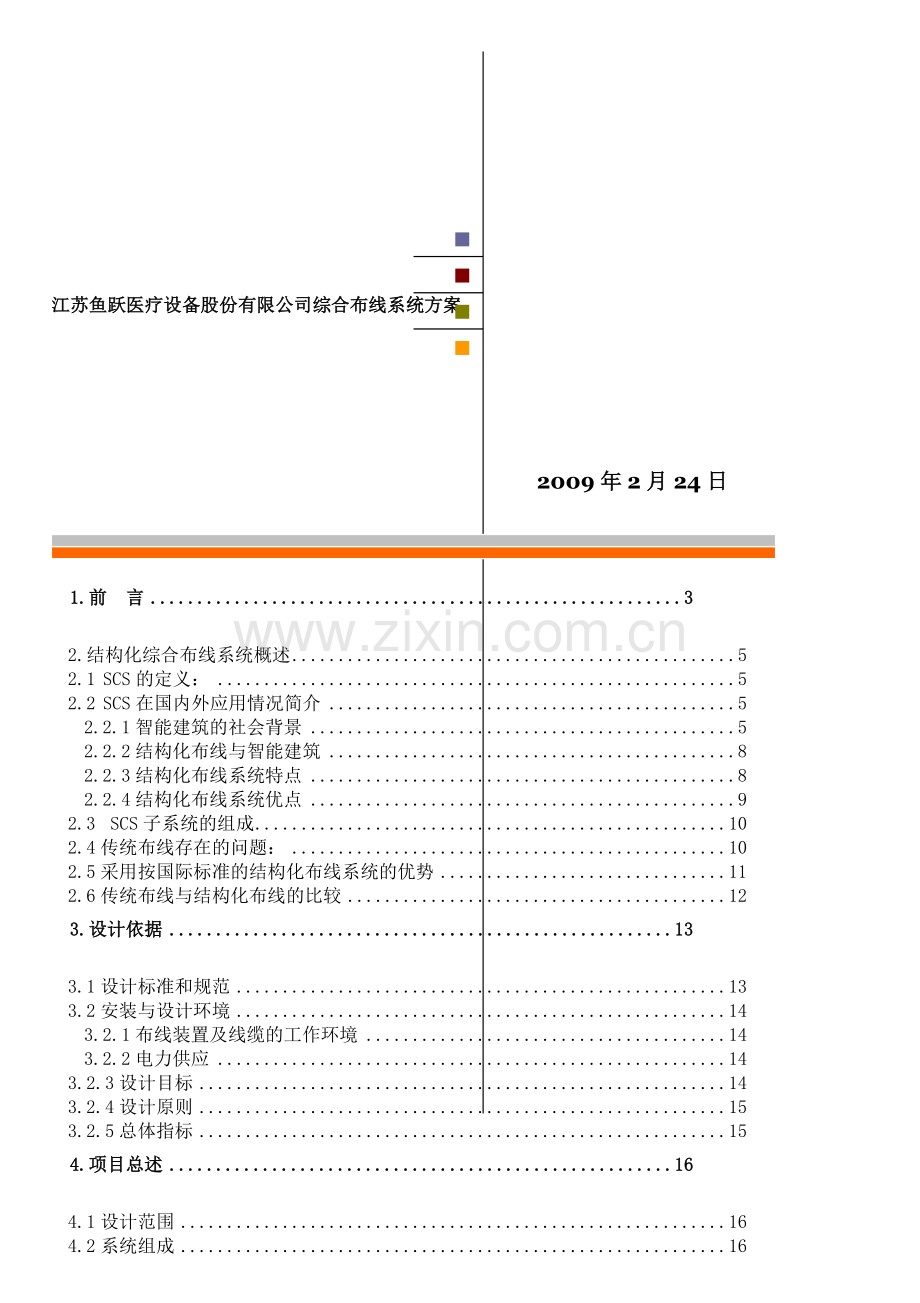

江苏鱼跃医疗设备股份有限公司综合布线系统方案

2009年2月24日

1.前 言 3
2.结构化综合布线系统概述 5
2.1 SCS的定义： 5
2.2 SCS在国内外应用情况简介 5
2.2.1智能建筑的社会背景 5
2.2.2结构化布线与智能建筑 8
2.2.3结构化布线系统特点 8
2.2.4结构化布线系统优点 9
2.3 SCS子系统的组成 10
2.4传统布线存在的问题： 10
2.5采用按国际标准的结构化布线系统的优势 11
2.6传统布线与结构化布线的比较 12
3.设计依据 13
3.1设计标准和规范 13
3.2安装与设计环境 14
3.2.1布线装置及线缆的工作环境 14
3.2.2电力供应 14
3.2.3设计目标 14
3.2.4设计原则 15
3.2.5总体指标 15
4.项目总述 16
4.1设计范围 16
4.2系统组成 16
4.2.1 网络系统拓朴图，见附页 17
4.3系统产品描述 17
4.4系统设备选择 20
4.5所选设备性能指标 21
4.5.1 系统100米基本链路（BASIC LINK）指标(dB) 21
5.总体方案设计说明 22
5.1工作区子系统设计 22
5.3干线子系统设计 24
5.4分配线间子系统设计 24
6.设备安装与管线布放建议 25
6.1工作区： 25
6.2 水平线缆走向建议： 25
6.3垂直线缆布放建议： 25
6.4配线架放置建议： 26
7.系统所需的工艺条件 26
7.1机房工艺需求 26
7.2设备管理间工艺需求 26
7.3系统使用电源要求 27
7.4系统防火/防水要求 27
7.5系统抗电磁干扰要求 27
8.系统设备结构与说明： 28
8.1 LED预告牌显示屏总表: 28
8.2办公室网络权限架设: 28
8.3 外网管制： 29
8.4财务室防盗安全系统图： 29
8.5大门安防结构图： 30
8.6江苏鱼跃医疗设备有限公司综合布线项目布线材料及报价清单 31
9.选用设备的外形尺寸 31
9.1工作区子系统 31
9.2水平区子系统 31
9.3干线区子系统 31
9.4管理区子系统 31
9.5设备区子系统 31
9.6工程施工和管理 31
9.7施工准备 31
9.8现场施工管理 33
9.9安全文明施工措施 35
10.工程资料、维护及培训服 35
10.1工程资料 35
10.2培训 36
10.2.1初级培训 36
11.系统测试 37

前 言
承蒙江苏鱼跃医疗设备有限公司对上海吾艾数码工程有限公司的厚爱和信任，给予我公司为贵单位提供鲁班路办公楼的综合布线项目解决方案的设计、施工机会，我公司深感荣幸并深表谢意。
上海吾艾数码工程有限公司希望本着敬业精业、诚挚、科学的态度，充分考虑贵方的要求，应用国际上成熟的技术和我们丰富的设计施工经验，提供最佳的设计方案和优质的服务

根据江苏鱼跃医疗设备有限公司的工程需求：
本项目工程的总体目标是：建立一套先进、完善的综合布线配线系统，为各种应用，包括语音、数据、多媒体等提供接入方式和配线，使系统达到配置灵活、易于管理、易于维护、易于扩充的目的。

工程概述
项目名称：江苏鱼跃医疗设备有限公司综合布线系统
项目地址：江苏南京市云阳工业园鱼跃医疗厂
项目性质：
项目要求：
1、商务建设要求：
本次综合布线要求既要考虑到当前项目的现状，又要具有一定发展性，可靠、实用、造价合理，售后服务好；
A、施工单位应具备综合布线建设方面较丰富的设计和施工经验，能提供系统施工实例。
C、施工单位应提交产品供应商的授权涵。
E、施工单位应按产品保驾（注明品牌、型号、详细性能指标、产地、单价和总价）和完整工程施工费率作为投标总价报价。
F、施工单位应 详细说明售后服务的详细条款，包括质保期限、故障和排除故障的流程及响应时间、备品备件情况等等。

2、技术规格建设要求：
A、整个项目要求全面符合有关国际、国内和相关行业标准，包括覆盖测试、验收、培训及各类文档等方面。
B、应根据办公楼现状，充分利用办公楼资源，做好设计。
C、要求楼宇内的水平布线和纵向布线都采用系列全、性能好的超五类产品.

1、产品选型：
根据本项目的使用实际情况和综合布线的产品性能、价格、出自于 中国最大的资料库整体参数；本公司建议贵方选用普天综合布线产品。
普天一直致力于设计、开发和生产专业结构化综合布线产品及支持包括多媒体在内的集成网络产品，使这些产品能满足现实环境和未来新技术的要求，支持用户今后的扩展并保证与以后的标准相容，提供灵活可靠的布线系统解决方案。结构化综合布线系统能够兼容了众多厂商的布线网络产品，将先进的双绞线和光纤技术完美地结合起来，达到信息资源的共享。因此采用结构化综合布线系统，可以满足根据江苏鱼跃医疗设备有限公司工程综合布线项目网络传输的总体要求，并保证根据江苏鱼跃医疗设备有限公司综合布线项目对网络扩展与变化的长期需要。
2.结构化综合布线系统概述
2.1 SCS的定义：
SCS（STRUCTURED CABLING SYSTEM）全名为“建筑物结构化综合布线系统”，或按功能称呼为“综合式配线系统”，它是一套为架设当今与未来信息高速公路而特别设计的配线系统，它应用高品质标准材料，采用组合压接方式进行安装，使其很容易构成一套完整的配线系统。通过采用一般双绞线技术即可传送话音、数据、图像信号，并能连接IBM、Wang、DEC等电脑网路和安全报警监控系统，采用光缆及高品质的双绞线可传送高速数据高精图像并符合FDDI(Fiber Distributed Data Interface)传输介质标准。

2.2 SCS在国内外应用情况简介
2.2.1智能建筑的社会背景
智能建筑是随着计算机、通信技术、网络技术与楼宇控制技术的普及应用逐步发展起来的。智能大厦是针对建筑物的四个基本要素即结构、系统、服务、管理以及它们之间的相互联系的最优考虑。它提供了一个投资合理，同时又拥有高效率的舒适、温馨、安全便利的环境，是一个具备前瞻性的既灵活又可靠的系统。
智能大厦应是建立在综合布线系统基础上的，具有高度楼宇自动化，通讯自动化和办公自动化的新型建筑。它需要房地产物业和电子技术的紧密结合。智能的程度如何，往往由业主的意愿和投资能力而定，至于自动化的实现，就必然取决于系统的设计水平和合理化程度。
布线系统是建筑物间或建筑群内的信息传递媒介。它不仅将话音和数据通信设备、交换设备和其它信息管理系统彼此相连，还能够连接楼宇自控、监控和通道控制系统。其灵活性、兼容性和可靠性已得到中国用户的认可，并已经广泛地在国家职能部委、机关、银行、学院、大型集团公司、房地产等行业得以推广。在国际上结构化综合布线系统( SCS )早已成为大中型建筑的基本设施。
结构化综合布线系统( SCS )为用户提供了最合理的布线方式，并依靠其高品质的材料，一改传统布线的面貌，为现代化的大厦能够真正的成为智慧型的楼宇奠定了几十年内不需改变通讯线路的传输媒介基础。位于华盛顿特区的智能大
楼研究机构把智能大楼定义为：通过对建筑物的四个基本要素，即结构、系统、
服 务、管理以及它们之间的内在关联的最优化考虑，来提供一个投资合理的而又具备高效率的舒适、温馨、便利的环境。智能大楼帮助用户、财产管理者、占有者等意识到他们在诸如花销、舒适、便利及安全等方面的目标，同时还要考虑到长远的系统灵活和实用性。
结构化布线系统是一个模块化的，灵活性极高的建筑布线网络。它能够传输各种话音、数据、图像，用于管理各类楼宇控制等低压设备与装置。同时，结构化布线系统也是一个工程化的、专门设计的完整系统，它可以被广大建筑设计师、楼宇主人、房地产经纪人、订立合同人、咨询顾问、发展商、设施管理者等使用。这些财团与商社主要的兴趣在于利用结构化布线系统的动态特性来满足不断变化的使用者的需要，同时减少与降低建筑物生活圈内的花费。
1984年，世界上第一座智能大楼在英国落成。自此以后，智能化建筑在世界各国，尤其在发达国家得到了迅速发展。据专家预测，到1995年英国的智能大楼已经数以万计。而在日本从1986年至1995年新建和改建的智能大楼将达到8.6亿平方米。目前，建筑、信息等产业的相关企业纷纷看好这一新的发展趋势，相继投资进入这一领域。
智能建筑，主要指装备了先进的通信系统，办公自动化系统和管理信息系统，对楼内的主要机电设备及安全系统采用计算机自动监控和管理的楼宇自动化系统和提供高效率的办公环境。
城市中的办公大楼多是企业经营决策的场所，不仅需要与国内有关部门而且需要与世界各地及时通信获取信息，了解瞬息万变的国内国际行情，洽谈贸易，迅速做出正确决策，以利用竞争。这就要求办公大楼装备先进的通信系统与办公自动化系统，具备良好的工作环境。办公人员可通过国内、国际直拨电话、电子邮件、图文传真、电视会议等现代化的通信手段处理大量的日常工作，减少异地奔波，大大提高工作效率。
信息技术与信息产业的飞速发展，也为智能建筑提供了强有力的物质技术基础。八十年代，计算机系统进入小型化，个人微机得到广泛普及，RISC技术的发展使产品的性能大幅度提高，价格持续下降，应用日趋广泛。为办公自动化提供了先进的设备和技术保障。
通信领域的发展为未来建筑提出了较高的要求，建筑内的通讯设施和信息技术要力求标准化、系统化、并且要具有一定的超前意识，一般办公大楼的生命周期要远远长于信息技术的发展周期，因此，要尽可能地避免由此而带来的建筑设施的老化过时现象。
随着我国经济的发展，对信息技术的需求大大增加。尤其是外资、合资企业的增加，加快了国内建筑智能化的进程。近年来我国出现的高档建筑一般都具有这样一些特点：

建筑讲究，陈设高档，造价也比较高；
楼宇自动化系统先进，消防，保安设施严密，自动化程度高；
楼内通信设施先进；
办公环境舒适，安全；
目前国内开发商投资兴建了一些具有一定智能化程度的办公大楼。这些大厦大多由国内单位设计，建筑并不奢华，但强调了先进的通信设施和计算机系统，很适合国内各企业和公司租用。
2.2.2结构化布线与智能建筑
结构化布线系统正是在这种背景下应运而生的。在一个建筑中除去空调、电梯、照明、消防等相对独立的系统，另一个重要的组成部分就是信息系统。对于目前我国的应用，信息系统主要包括电话、传真、计算机网络，未来的发展还将包括电视会议、图文传真、语音邮件、卫星通信等更为先进的通信技术。
2.2.3结构化布线系统特点
完善的产品：结构化布线系统提供一套完整的系列产品,包括双绞线(铜线)及光缆、匹配器、接线箱、电子装置、保安设备、安装和维护工具、管理软件及工程服务。
模块化：结构化布线系统精心的设计准备使得用最小的附加布线与变化(如果需要的话)来实现系统的搬迁、扩充与增加。
综合通道：作为基本链路的综合通道连接楼宇内或室外的各种低压装置。这些信息通道提供和共享各种传感信息及综合系统的能力。
灵活性：结构化布线系统使用设施网络管理系统(FNMS)，它包括电子话音及数据通信电缆。使用这一系统减少了对传统管路的需求，提供了清晰的结构化设计与管理。
面向未来：结构化布线系统提供系统工程支持的平台，允许楼宇主人或使用者真正随时利用各种可行的新技术。
2.2.4结构化布线系统优点
经济性：用结构化布线系统建立一个智能大楼就意味着用最初地安装花费来降低整个建筑永久的运行花费。
高效性：不断增长的建筑物运行花费是各种楼宇管理系统的关注点。安装结构化布线系统就是克服或降低这种花费的合理方式。这是因为
通过结构化布线系统的高效性保证对您客户的需要快速反应的同时只有最低的花费。
便于重新安装：结构化布线系统既面向新的安装，又可用于主要建筑的翻新，一旦选用了结构化布线系统，那么不管是现在还是将来，它都能对建筑物内的环境提供完全的兼容支持。
低廉的运行花费：利用结构化布线系统的模块化与灵活性可以大大降低运行花费。结构化布线系统提供了一种节省运行花费的系统，这些运行花费包括楼宇或建筑群中人员与设备的增加与重新安置，以及占用者不断变化的需求等方面所带来的花销。
布线系统是整个信息系统的基础：如果说信息系统是智能建筑的灵魂，那么布线系统就相当于信息系统的神经中枢。因此，可以说布线技术的选择和布线系统的设计就决定了整个大楼的信息系统的生命力，它将关系到大楼未来三十年甚至五十年的使用效果。

2.3 SCS子系统的组成
SCS是由六个独立的子系统组成的：
工作区(WORK AREA)子系统。常用设备是计算机设备(PC，工作站，终端，打印机)，电话，传真机等设备。
管理区子系统(ADMINISTRATION)实现配线管理，其设计很完善，使用颜色编码，便于追踪和跳接，体积比传统配线箱节省50％以上的空间。
水平区子系统(HRIZONTAL)实现信息插座和管理子系统间(跳线架)的连接，常用超五类、超五类双绞线实现这种连接。
主干(BACKBONE)子系统实现计算机设备、程控机（PBX）和各管理子系统间的连接。常用通信介质是光纤，系统传输速率可达到Gbps。
设备子系统(EQUIPMENT)实现布线系统与设备的连接。主要为配合不同设备提供有关的适配器。
建筑群子系统(CAMPUS)实现布线系统在建筑物（如大楼）之间的连接。
2.4传统布线存在的问题：
对于一座建筑物，它是否能够在现在或将来始终具备最先进的现代化管理和通讯水平，最终要取决于建筑物内是否有一套完整的、高质量的和符合国际标准的布线系统。在传统布线系统中，由于多个子系统独立布线并采用不同的传输媒介，就给建筑物从设计到今后的管理带来一系列的弊端。
在线路路由上，各专业设计之间过多的牵制，使得最终设施的管道错综复杂，要多次进行图纸汇总才能定出一个妥协的方案。
在布线时，重复施工，造成材料和人员的浪费。
各弱电系统彼此相互独立、互不兼容，造成使用者极大的不便。
设备的改变、移动都会使最终用户无法改变原有的布线，以适应各自的需求。这就要求用户对布线系统进行重新设计施工，造成不必要的浪费和损坏，难于维护和管理，同时在扩展时给原建筑物的美观造成很大的影响。
因此说，原有的布线方式不具备开放性、兼容性和灵活性。

………

PBX
监控
系统
磁卡门
系统
IBM
AS400
DEC

………

(传统布线结构图)
2.5采用按国际标准的结构化布线系统的优势
将各个系统统一布线，提高全系统的性能价格比。
具有开放性和充分的灵活性，不论各个子系统设备如何改变，位置如何变动，布线系统只需跳接而不须任何其它改变。
设计思路简洁，施工简单，施工费用降低。
充分适应通讯和计算机网络的发展，为今后办公全面自动化打下了坚实的线路基础。
大大减少维护管理人员的数量及费用。可根据最终用户的不同需求进行随时的改变和调整。

2.6传统布线与结构化布线的比较

传统布线
结构化综合布线
1.方案设计

各个系统独立进行设计，在线路上存在着过多的牵制，需要多次进行图纸汇总才能得到一个妥协的方案，设计周期长。
将各个系统综合考虑，设计思路简洁，并可以根据用户的需要方便灵活地变更设计方案，节省大量时间
2.传输介质

不同系统采用不同的传输介质：
1.电话系统采用专用的电话线
2.电脑系统采用同轴电缆
3.电话线、电脑线不能互用
采用统一的传输介质：

1.全部采用双绞线传输
2.电话线、电脑线可以互用
3.灵活性
及开放性

1.各个系统相互独立，互不兼容，造成用户极大的不方便
2.设备改变或移动都会导致全布线系统的变化
3.难于维护和管理，用户无法改变布线系统来适应自己的要求
1.用户可以灵活地管理大楼内各个系统
2.设备改变、移动后，只需方便地变更跳线即可
3.大大减少了维护人员和管理人员的数量
4.扩展性

1.计算机和通讯技术的飞速发展，使现在的布线难以满足以后的需求
2.很难扩展，需要重新施工，造成时间、材料、资金及人员上的浪费
1.在20-25年内充分适应计算机及通讯技术的发展，为办公自动化打下了坚实的线路基础
2.在设计时已经为用户预留了充分的扩展余地，保护了用户的前期投资
5.施工

各个系统独立施工，施工周期长，造成人员、材料及时间上的浪费

1.各个系统统一施工，周期短，节省大量时间及人力、物力

3.设计依据
3.1设计标准和规范

ISO/IEC11801 建筑通用布线国际标准
EIA/TIA 568-B.2 商务楼通信建筑布线标准
EIA/TIA 568-A-5 商务楼通信建筑布线标准
EIA/TIA569 商务楼通信通道和空间标准
YD/T926 大楼通信综合布线系统总规范
EN5022 电磁兼容标准
EIA/TIA TSB67 非屏蔽双绞线传输性能标准

3.2安装与设计环境
3.2.1布线装置及线缆的工作环境
海拔高度:2000M以下
环境温度:-5℃-+50℃
最大日温差:35℃
最大月平均相对湿度:90%
最大日平均相对湿度:95%
地震地面加速度:水平加速度不超过0.2G
垂直加速度不超过0.1G
3.2.2电力供应
电压:0.38/0.22KV 三相五线制
频率:50HZ±2%

3.2.3设计目标
通信自动化系统布线

注： 即对模拟话音/传真电话、对讲电话、可视电话、多媒体线路、X.25、
DDN 等提供传输媒介。
办公自动化网络系统布线及骨干网终端设备的配置
楼宇控制系统布线

3.2.4设计原则
适用性：本设计从该系统能提供综合服务这一基本功能出发，主要满足以下诸项对布线系统的需求，并且能够适应未来网络通讯技术发展的需求。能支持各种数据通信、多媒体技术以及信息管理系统等，适应现代和未来技术的发展，保证未来25年内不落后于科技的发展。
灵活性：本设计应能满足楼内各种通信设备的功能要求，即在不同楼层里搭建特定的通讯子网；在大楼任意的信息点上能够连接不同类型的设备；如计算机，电话，传真机，打印机，终端机等。即提供统一的线路接口，适应不同类型的设备。
可扩展性：实施后的结构化布线系统是可扩展的，以便能适应二十一世纪网络发展的需要，如155Base-T，622MbATM,1000Base-T等。
模块化结构：结构化布线系统中除去固定于建筑物内的水平线缆外，其所有的接插件都是积木式的标准件，以方便使用、管理和扩充。可以使得在投入运行后的维护工作中，备件储备少，故障检查定位快，运行管理简单。
开放性：即能支持任何厂家的任意网络产品，支持任意网络结构（总线型、星型、环型等）。
在满足应用要求的前提下，尽可能降低造价。

3.2.5总体指标
我们为用户提供的所有线缆及布线装置完全满足招标书的要求。
我们线缆及布线装置运行安全可靠，且维护操作方便。
我们所设计的所有线缆及布线装置在安装使用后的电气寿命及使用寿命均达到20年以上。
所有标牌、标签的颜色和字体直观、醒目、可视角度大且有规律，并
能使操作维护人员方便识别和查找。

4.项目总述

4.1设计范围
本方案为江苏鱼跃医疗设备有限公司综合布线项目提供综合布线系统。
本布线系统将提供所有内部话音、数据和多媒体信号的传输通道。

4.2系统组成
根据结构化布线系统的设计思想 ，本设计方案包括：
设备间子系统 ：采用超五类双绞式接续单元连接主机及网络设备。
管理区子系统 ：分布在各层竖井配线间，管理各层的水平布线，连接相应的网络设备 。
水平区子系统 ：将工作区引至管理区子系统。
工作区子系统：为用户提供一个即符合ISDN 标准，又可满足高速数据传输的标准 。
垂直子系统--- 将分配线架与主配线架用星形结构连接起来。

4.2.1 网络系统拓朴图，见附页
4.3系统产品描述

根据江苏鱼跃医疗设备有限公司工程综合布线项目办公局域网关于传输性能的要求，并针对该办公楼使用单位的性质，本设计方案中，我公司选择满足国际标准ISO/IEC CLASS E和TIA/EIA56B 标准的超五类布线与光缆布线组合系统来构造江苏鱼跃医疗设备有限公司工程综合布线项目的通信及网络传输通道。
超五类综合布线产品由普天公司“认证工程师”安装，并在安装结束后由普天公司测试通过后可获得普天公司20年质量保证，这意味着整套系统可在20年内享受迄今为止最好的产品和服务。要想让该网络持续不落后，选择普天公司结构化布线产品是最佳解决方案。
普天公司超五类布线系统已经过全面测试，保证满足155Mbps～ 622Mbps ATM和千兆以太网的需求。超五类的通道性能远远高于ISO/IEC11801 CLASS E标准的通道要求，所有性能指标均超出TIA/EIA 568B 中所述的4db.

4.3.1 模块
普天Keystone模块能和所有规格的keystone系列产品相配。

产品特点
〈 容易端接，轻巧短小设计
〈 性能远远超过TIA/EIA 568-B & ISO/IEC 11801
规定的有关标准。
〈 每对线之对绞距离，均保持在1/2" (12.7mm)之內，
符合有关安装标准。
〈 7种标准颜色可供选择
〈 与标准的Keystone面板配合使用
（0.58”*0.78或14.732mm*20.066mm） .
〈 高密度设计，同一面板可排放更多模块
〈 支持高达至少250次重复端接
〈 视不同应用环境可分别安装于配线架、表面安装盒、面板等
〈 防尘盖板和端接盖有效地保证了端接线缆的应力释放
〈 内附防尘盖，隔绝尘埃及湿气。
〈 通过全段频率测试，超五类达155MHz，超五类达250MHz
〈 支持110型及Krone型两种方式端接
〈 有568A和568B两种接线方式可选，以颜色标识加以区分。出自于 中国最大的资料库
<标准色：乳白色，另备多种颜色可选
4.3.2 普天配线架
产品特点
〈 110及Krone两种端接方式
〈 T568A和T568B两种接线方式
〈 性能超越TIAEIA 568-B&ISOIEC 11801有关
标准
〈 彩色编码图示有效提高安装效率
〈 在屏蔽应用中，有一根IDC针可实现线缆接地
〈 前面板有可读写标签，用以标识每一个端口
〈 所有配线架均通过全段频率测试
〈 屏蔽配线架采用高精度钢材，符合EN50173规定的EMI防干扰指标
4.4系统设备选择
4.4.1工作区：
根据用户需求，我们为用户选用
带明确标识的超五类信息模块。以满足
超五类高速数据传输及信号保密性能的需
求，明显的标识可让用户方便地区分
和使用电话系统和计算机系统，倾斜
的插座可使线缆在使用时受到保护，
免受拉力。

4.4.2水平线缆：

CAT6 4P UTP –普天4对非屏蔽双绞线

4.4.3主干线缆：

数据系统主干采用优质的12芯室内单模光纤，以保证系统信息的传输速率。
4.4.4配线架：
考虑到管理和维护的方便和美观的
外形、优良的输性能并兼顾结构化布
线系统未来的发展，本方案为用户考虑数据分配线架全部采用普天快接
式配线架，话音总配线架则采用 110卡
接式配线架。
4.5所选设备性能指标
4.5.1 系统100米基本链路（BASIC LINK）指标(dB)

频率
（MHz）
标准值
ACRlimits
标准值
ATTNlimits
标准值
NEXTlimits
实际测试值
ACR
ATTN
NEXT
ACR
冗余量
1.00
70.7
2.0
72.7
1.7
82.8
81.1
10.4
4.00
59.0
4.0
63.0
3.4
77.1
73.8
14.8
10.00
50.3
6.3
56.6
5.4
67.9
62.5
12.2
16.00
45.1
8.1
53.2
6.9
64.1
57.2
12.1
20.00
42.5
9.1
51.6
7.7
65.4
57.7
15.2
31.25
36.9
11.5
48.4
9.7
58.2
48.5
11.6
62.50
26.8
16.6
43.4
14.1
53.0
38.9
12.1
100
18.4
21.5
39.9
18.0
48.5
30.5
12.1
125
--
--
--
20.4
47.9
27.6
--
155.52
9.1
27.6
36.7
22.9
45.5
22.5
13.4
175.00
--
--
--
24.4
45.6
21.2
--
200.00
3.1
31.8
34.8
26.3
39.9
13.6
10.5
250.00
--
--
--
29.8
42.2
12.3
--

4.5.2 Cat5,4PR，UTP线缆技术指标

Type
Cat5
Conductot
Size
No.of Pairs
Impedance

(ohms)
Freq.

(MHz)
Max.
Atten.
db/100m
Worst
NEXT
(db)

UTP

23AWG
Solid

4

100±15
1
4
10
16
20
31.25
50
100
155
175
200
250
300
350
2
3.8
6
7.6
8.5
10.7
15.5
19.9
25.5
27.1
29.2
33
36.6
40
66
66
60
56.9
55.5
52.6
48.1
45
42.1
41.4
40.5
39
37.8
36.8
5.总体方案设计说明
5.1工作区子系统设计
根据江苏鱼跃医疗设备有限公司工程综合布线项目各工作区信息点位置的不同 ，选择相应的信息插座（采用暗装方式）,墙面插座。本方案中所有的信息插座均为终端、网络的通用设计（RJ45），接终端或接网络由用户根据需要自由选择。在本投标方案中依据用户需求我们为用户共设计了1000个信息点。我们为用户提供的标准 RJ45 信息出口分布采用普天超五类信息出口，可兼容并支持各种电话、传真、计算机网络系统。满足155Mbps/622Mbps ATM 及千兆以太网的要求。
本方案采用普天86标准面板及铜地插相结合的方式。
5.1.1信息点分布说明
5.1.1.1室外线管部分
中心机房设在一层保安室；
中心机房至围墙网络、电话、有线电视进线入口处约 80 米，埋
地敷设 110 波纹管 2 根；
中心机房至门卫值班室约 30 米，埋地敷设 50 波纹管 1 根。门卫
值班室布网络点、电话点各 1 个。
5.1.1.2机房与垂直布线
中心机房安装静电防护地板；
中心机房与一楼分中心机房采用光纤通信，分中心机房根据情况
设置 1.4 米或 1.6 米机柜 1 个；
图纸中标注“13A”至“20P”部分三层的布线进分中心机房集中，
垂直部分采用垂直桥架将线引至中心机房和一楼分中心机房；
一层
各主要出入口安装门禁系统，布读卡器通信线和门锁线。采用网
线和电源线；
主中心机房保安室：控制台网络、电话点各 1 个；
餐厅：网络点（用于一卡通消费联网）、电话点、有线电视点各4个；
研发加工区：墙面安装网络点和电话点各 4 个，无线网络部分另
项安排；
研发人员办公区：每位办公人员桌面设置网络点、语音点各 1 个，
按墙插和地插两套方案报预算价。线缆统一采用金属管沿地面埋地敷
设（其它楼层相同设置）；
文印中心：设置网络点和语音点各 4 个；
大堂：设置网络点和电话点各 2 个。

二层
各主要出入口安装门禁系统，布读卡器通信线和门锁线。采用网
线和电源线；
研发人员办公区：每位办公人员桌面设置网络点、语音点各一个，
按墙插和地插两套方案报预算价。线缆统一采用金属管沿地面埋地敷
设；
文印中心：每处设置网络点和语音点各 4 个；
三层
各主要出入口安装门禁系统，布读卡器通信线和门锁线。采用网
线和电源线；
研发人员办公区：每位办公人员桌面设置网络点、语音点各 1 个，
按墙插和地插两套方案报预算价。线缆统一采用金属管沿地面埋地敷
设；
文印中心：设置网络点和语音点各 4 个；
综合性会议室：音控台至会议桌发言台设 6 个地插。会议室前台
正面安装投影，预留视频会议接口。网络和电话每个发言台接口各 2
个点；
大会议室：音控台至会议桌中部设 6 个地插，每侧 3 个。会议室
前台正面安装投影，预留视频会议接口。网络和电话接口每侧各 3 个
点。调音台：网络和电话接口各 1 个；
小会议室：音控台至会议桌中部每侧 2 个地插，安装投影机 1 台。
网络和电话接口每侧各 2 个点。调音台：网络和电话接口各 1 个；
多功能会议室：音控台至会议桌发言台设 6 个地插。会议室前台
正面安装投影，预留视频会议接口。网络和电话接口每个发言台各 2
个点。调音台：网络和电话接口各 1 个；
三楼服务室：设为分机房，客房部有线电视干线放大器、网络、
电话集中于此；
娱乐区：网络、电话各 2 个墙插；
休闲区：每张台 2 个地插，有线电视 2 个。
所有语音部分全部由网络线缆及网络模块代替。
周界报警部分
在南京销售和研发中心的围墙安装周界报警系统，主机安装于保安
室。当发生报警时门卫值班室要能同时收到报警信号，准确知道非法
入侵发生位置。围墙上安装联动灯光。本次系统建设不安装摄像机，
但要考虑今后安装监控时的布线。
5.2水平子系统设计
水平线缆将干线线缆延伸到用户布线箱。本项目中数据点均采用普天的八芯非屏蔽双绞线 (CAT5E 4PR UTP)，线缆带宽可达到100MHZ。
水平线缆的长度根据图纸估算并考虑了端接余量及富余量。
1箱＝1000FT＝305米
平均线缆长度（米）＝（最大长度＋最小长度）/2 ＋6米 ＋10％余量
UTP电缆用量(箱)＝〖信息点数/（305/平均线缆长度）〗

5.3干线子系统设计
垂直干线部分提供了建筑物中主配线架 (MC)与楼层配线架 (IC)的连接路
由。在本项目中全部采用普天4对超五类线为网络主干(以确保同一部门但位于不同楼层的计算机终端位于同一网段。同时确保在总体网络系统未完成时的临时应用,以及楼宇内其它设备的连接)选用普天4对UTP。本项目选其作电话信号的主干传输电缆能完全满足其传输要求并能满足将来话音的传输速率提高的需要。
铜缆的长度均用各楼层配线间到主配线间之间的距离乘以线缆根数并考虑足够的端接余量和富余量（本设计中，我们将语音主配线间设在大楼一层机房内，数据主配线间设于一层）。线缆的根数留有足够的冗余，以便将来系统的扩容（即点数的增加）。

5.4分配线间子系统设计
分配线间的配线架用于将连接至工作区的水平线缆与主配线架引出的垂直线缆相连接。

5.4.1分配线间配置说明

本设计中分配线间的所有的端接设备均采用快接方式，。水平快接配线架卡接水平线缆，两部分采用跳线连接。每条连接分配线间的主干通过数据跳线和数据的水平配线架连接，数据的水平配线架连接计算机终端的水平线缆。配线架的数量也考虑了足够的冗余，以便将来系统的扩容。

本设计中在主机柜配线间语音点、数据点均选用19英寸机柜安装型配线设备。〖机柜尺寸：600mm×800mm×2000mm(42U)〗

6.设备安装与管线布放建议
6.1工作区：
根据不同的场合,可选择墙壁型、地板型信息插座，提供标准的RJ-45 接口。可接入电话、计算机、传真机等，并且根据国标规定，所有墙上型信息插座均距地300mm 。
为了美观，信息插座建议采用暗埋式插座 。为便于设备使用，每个信息插座附近应配备220V电源插座一组。
6.2 水平线缆走向建议：
根据图纸以及江苏鱼跃医疗设备有限公司工程综合布线项目建筑的实际情况，从节省线缆并方便施工角度出发，水平线缆由本层吊顶内的线槽引出来，穿管敷设沿墙下(沿地面上)至信息出口。
6.3垂直线缆布放建议：
由各分配线间内的垂直干线线缆经配线间内的竖井，引至主配线间。垂直主干缆用电缆托盘或梯架固定。
6.4配线架放置建议：
配线架均安装在各层配线间，在本方案中，配线架均为机柜安装型配线架，全部安装于标准的19英寸立式机柜中。设备在MC内的布放位置待现场堪测后随施工图一起提供。
7.系统所需的工艺条件
7.1机房工艺需求
温度： 10°C～27°C
湿度： 60%～90%
照度： 300 LUX
门宽：>900mm
面积： 100～200 平方米
承重： 5KN/ 平方米
使用防火门，至少能耐火1小时的防火墙和阻燃漆
7.2设备管理间工艺需求
管理配线间应尽量保持室内无尘土、通风良好、室内照明不低于 150Lux。应符合有关消防规范、配置有关消防系统。每个电源插座的容量不小于 300W。
按照标准的设计要求，设备间（尤其是要集中放设备的设备间）应尽量满足下面的要求：
将服务电梯安排在设备间附近，以便装运笨重的设备；
保持室内无尘或少尘，通风良好，亮度至少达30英尺/烛光；
安装合适的消防系统；
使用防火门，至少能耐火1小时的防火墙和阻燃漆；
提供合适的门锁，至少要有一扇窗口留作安全出口；
尽量远离存放危险物品的场所和电磁干扰源(如发射机和电动机)；
设备间的地板负重能力至少应为500千克/平方米。
根据结构化布线系统的要求，在配线间安装布线硬件的墙壁上须覆盖涂有阻燃漆的3/4英寸(合1.9cm)厚的木板。
PDS系统中典型的接线间，其可以走进人的最小安全尺寸是280X200cm，标准的天花板高度为240cm，门的大小至少为高2.1×1米，向外开。在主、分配线间，最好有供放置设备的设备柜，其大小可按设备的尺寸而定，一般采用木质或玻璃材料制成。在设备间尽量将设备柜放在靠近竖井的位置，在柜子上方应装有通风口用于设备通风。
7.3系统使用电源要求
工作区：在每个工作区附近预留交流220V，5A电源插座一组，使用系数0.6。
管理区：在每个配线间内预留交流220V，4×5A电源插座组一组（使用功率1600W）。
设备区：在主计算机机房内预留20KW三相配电总开关一个，三相及单相电源插座若干。
