LA100型火灾安全监控系统 ． 设计手册　　

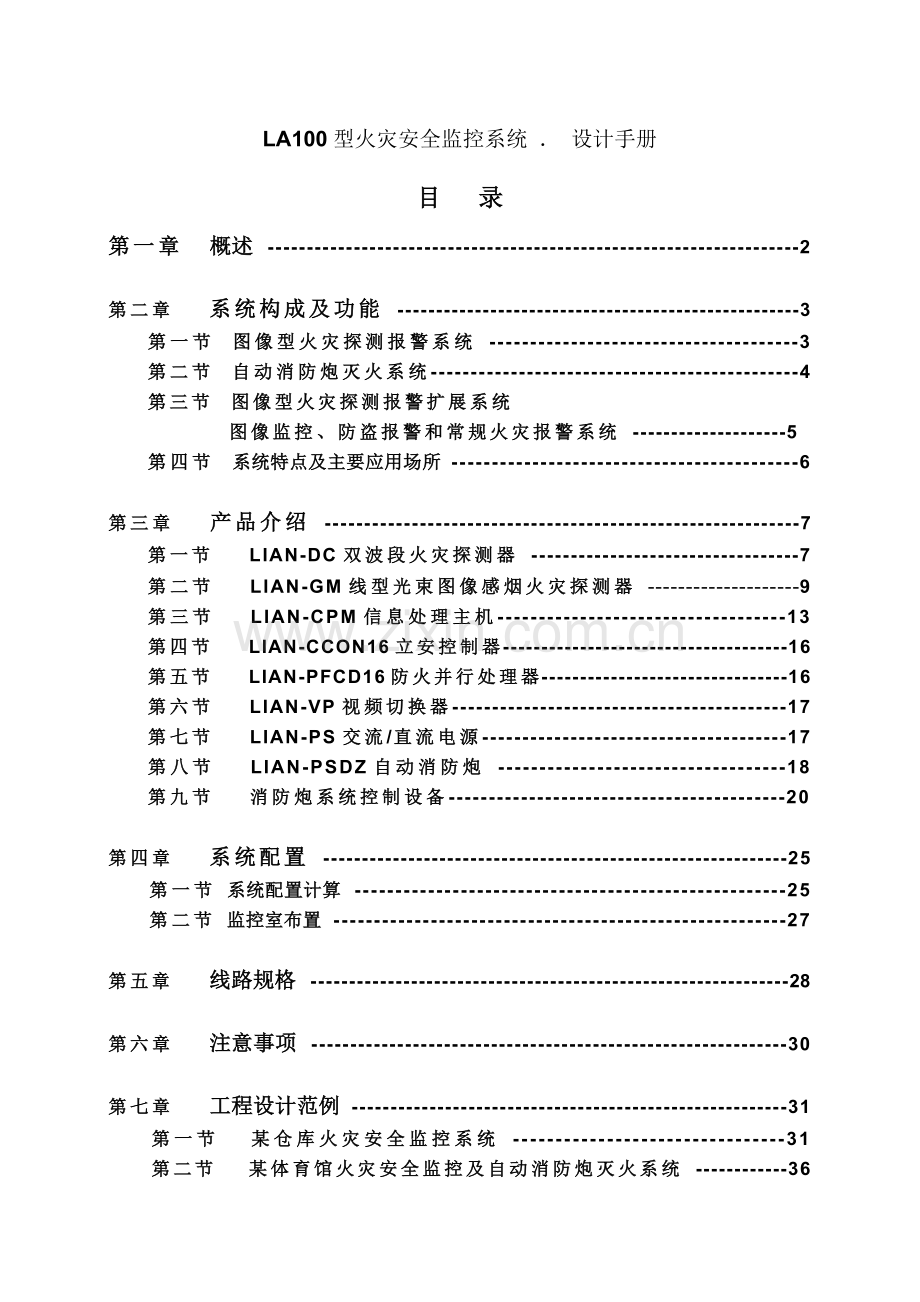

目 录
第一章 概述 --------------------------------------------------------------------2
第二章 系统构成及功能 ----------------------------------------------------3
第一节 图像型火灾探测报警系统 --------------------------------------3
第二节 自动消防炮灭火系统----------------------------------------------4
第三节 图像型火灾探测报警扩展系统
图像监控、防盗报警和常规火灾报警系统 --------------------5
第四节 系统特点及主要应用场所 -------------------------------------------6
第三章 产品介绍 ------------------------------------------------------------7
第一节 LIAN-DC双波段火灾探测器 ----------------------------------7
第二节 LIAN-GM线型光束图像感烟火灾探测器 --------------------9
第三节 LIAN-CPM信息处理主机-----------------------------------13
第四节 LIAN-CCON16立安控制器-------------------------------------16
第五节 LIAN-PFCD16防火并行处理器--------------------------------16
第六节 LIAN-VP视频切换器------------------------------------------17
第七节 LIAN-PS交流/直流电源--------------------------------------17
第八节 LIAN-PSDZ自动消防炮 -----------------------------------18
第九节 消防炮系统控制设备------------------------------------------20
第四章 系统配置 ------------------------------------------------------------25
第一节 系统配置计算 -----------------------------------------------------25
第二节 监控室布置 --------------------------------------------------------27
第五章 线路规格 --------------------------------------------------------------28
第六章 注意事项 -------------------------------------------------------------30
第七章 工程设计范例 --------------------------------------------------------31
第一节 某仓库火灾安全监控系统 --------------------------------31
第二节 某体育馆火灾安全监控及自动消防炮灭火系统 ------------36

第一章 概 述
合肥科大立安安全技术有限责任公司依托于中国科学技术大学，以火灾科学国家重点实验室为技术背景，主要从事大空间和其它特殊空间内火灾安全防范的技术研究、产品开发和制造、消防工程设计施工，是安徽省科技厅认定的高新技术企业，拥有国家建设部颁发的一级消防工程施工资质和安徽省公安厅颁发的安全技术防范设计施工一级资质。2003年1月，公司顺利通过了ISO9001:2000质量保证体系认证。
公司主要产品“LA100型火灾安全监控系统”，采用“双波段图像火灾自动探测与空间定位扑救技术”及“光截面图像感烟火灾探测技术”，解决了大空间火灾报警这一世界性难题, 具有控制距离远、保护面积大、响应速度快、可靠性高等优点，集防火、防盗、监控功能于一体，是一种性能价格比优越、高度集成的智能型图像火灾自动报警系统，处于世界领先水平。1995年7月，“大空间内火灾的智能监测与联动扑救系统”通过由公安部消防局及安徽省科委组织的科技成果鉴定，1996年，基于此技术研制开发的“LA100型火灾安全监控系统”被评定为“96年度国家级新产品”，并于1998年1月通过了国家消防电子产品质量监督检测中心进行的型式检验。系统还独有定点灭火技术，采用自动消防炮，远程定点扑灭早期火灾。该成果在2001年获得了国务院颁发的国家科学技术进步二等奖。
产品广泛适用于：
Ø 大型厂房仓库、体育馆、博物馆、大型展览馆、会议厅、大型商场、影剧院、候机（车）厅等大空间的场所；
Ø 古建筑、公路地铁隧道、电缆隧道、油罐区、演播厅、飞机库等特殊空间场所；
Ø 具有较多灰尘、水汽的场所（如烟草行业、化工行业等）；
Ø 环境比较恶劣的场所（如腐蚀气体等）。
公司产品已成功应用于中央电视台、人民大会堂、首都体育馆、中央直属棉花储备库等国家重要单位和深圳国际会展中心、哈尔滨国际会展体育中心、宁波国际会展中心、温州国际会展中心、安徽省体育馆、深圳体育馆、河南体育馆、湛江卷烟厂、广州卷烟二厂、韶关烟叶复考厂、长沙黄花机场、青岛流亭机场、海南美兰机库、合肥海尔工业园、安徽省华茂集团生产厂房、国风塑业BOPP生产厂房、扬州大明寺、常州中华恐龙园、安庆石化总厂、吉化有机合成厂等大型企业。

第二章 系统构成及功能
LA100型火灾安全监控系统－－图像型火灾探测报警系统见本手册封三附图1所示。
第一节 图像型火灾探测报警系统
该系统采用高分辨率CCD传感器作为前端探测器件，属于非接触式探测方式。在显著增大探测距离和探测灵敏度的同时，有效地消除环境干扰，并具有良好的密封性和防腐蚀特性。在火灾探测方面，由防火并行处理器发出预警信息，信息处理主机进行火灾确认，从而提高火灾探测报警的可靠性和响应速度。信息处理主机可联接多台防火并行处理器组成区域——集中报警系统。
该系统由前端探测部分、控制中心部分和消防联动部分三个部分组成。
Ø 前端探测部分
前端探测部分可采用双波段火灾探测器和线型光束图像感烟探测器两种图像型火灾探测器，由它们进行火灾探测，并将采集到的现场信息送给系统的控制中心。
双波段火灾探测器采用双波段火灾探测技术，在探测方式上属于感火焰型火灾探测器，具有同时获取现场的火灾信息和图像信息的功能特点，将火灾探测和图像监控有机地结合在一起，并具有防尘、防潮、防腐蚀(或防爆等特殊场所)等功能。双波段火灾探测器可广泛应用于易产生明火及阴燃火的各类场所，如家具城、展览厅、体育馆、大型仓库、生产车间、物资库、油库等等，也可用于环境恶劣的工业场所。
线型光束图像感烟火灾探测器（又称光截面火灾探测器）采用光截面图像感烟火灾探测技术，在探测方式上属于线型光束感烟火灾探测器。它可对被保护空间实施任意曲面式覆盖，不需要准直光路，具有一个接收器对应多个发射器的特点，能分辨发射光源和干扰光源，具有保护面积大、响应时间短的特点；同时具有防尘、防潮、防腐蚀功能。线型光束图像感烟火灾探测器可以广泛应用于在发生火灾时产生烟雾的场所，如烟草企业的烟叶仓库、成品仓库，纺织企业的棉麻仓库、原料仓库等，也可使用于环境恶劣的场所。
在具体设计中，双波段火灾探测器和线型光束图像感烟火灾探测器可以单独使用，也可以混合使用，应根据被防护场所的实际情况适当选择，以达到对防护空间全方位防护、合理布置的目的。
Ø 控制中心部分
控制中心部分一般设置在消防控制室内，包括信息分析处理设备，视频处理设备（图像切换、显示、记录设备），以及火灾报警设备。该部分主要实现监控现场的信息分析、火灾信息提取、火灾报警等功能，在使用双波段火灾探测器的系统中，还可以同时实现图像监控功能。
火灾探测报警：
前端探测器所采集的现场信息通过视频同轴线缆（或其它图像传输设备）传回控制中心，经视频分配器，将每路信息分配成两路：一路送给视频切换器，一路送给防火并行处理器。
视频切换器把各路现场信息以循环切换的方式传送给信息处理主机，由主机进行巡检；防火并行处理器对每一路现场信息作并行实时处理，一旦检测到火灾信号便向信息处理主机发出预警信号；信息处理主机优先对预警信号进行确认。巡检与并行处理相结合为及时发现、准确报警提供了可靠保证。
可以根据实际被防护场所的火险等级不同，现场设置防火灵敏度。
对确认为真实火情的信息，由信息处理主机发出报警信号，自动声光报警；自动显示对应报警区域的现场图像，并自动启动录像机进行记录；值班员通过现场图像和对讲电话指挥扑救和疏散，并通过联动控制台启动消防联动设备；在无人状态下，主机按设定程序自动启动消防联动设备。
图像监控方面：
该部分功能与闭路电视监控系统基本相同。
在使用了双波段火灾探测器的系统中，由双波段火灾探测器采集的彩色（或黑白）视频信号经视频同轴线缆（或其它图像传输设备）送回控制中心，经视频处理设备（画面分割器、矩阵切换器等）送至图像显示设备（监视器等）、图像记录设备（录像机或硬盘记录仪）及信息处理主机显示器上，实现图像监控功能。画面的选择、控制由信息处理主机实现，也可以由矩阵切换器实现。
Ø 消防联动部分
系统报警后，立安控制器动作：声光报警、自动实时录像、自动拨打报警电话。
LA100型系统独有消防炮定点灭火技术，可以远程控制消防炮定点灭火：
¨ 火灾确认后，系统启动自动消防炮，自动扫描并指向火源点；
¨ 系统可自动启动消防泵和电动阀门，实现自动喷水灭火；
¨ 系统采取人机协同方式，具有远程（手动/自动）控制消防炮定点灭火功能。
系统可以与其他厂家产品兼容，根据需要启动消防联动设备（如消防广播、排烟风机、防火卷帘门、气体灭火系统等）。

第二节 自动消防炮灭火系统
1 概述
在大空间建筑物内的消防系统中，灭火的有效性与经济性显得尤为突出，所以自动消防炮替代多层管网水喷淋系统，使灭火效果大大提高，同时保证了建筑物整体美观性。
一般认为，在大空间内水系灭火方式仍然是最适宜的，在可燃物不是很集中的大空间内，或者被水作用后损失很大的大空间场所，考虑到有效性和可行性，大面积安装喷洒喷头会造成：一是结构上不合理，二是作用效果受高度影响大。
基于此，目前很多国家对展览厅、体育馆、仓库等大空间建筑物内的灭火系统进行论证研究，研究认为：采用与火灾探测器联动的自动消防炮是解决这一问题的较好方案。在国家“九五”关于大空间建筑火灾消防新技术科技攻关的成果基础上，我们对自动消防炮进行了研究，并与“大空间火灾安全监测与自动定位技术”相结合，形成火灾探测与定点扑救相结合的主动式火灾防治系统，实现了大空间内火灾自动报警与空间定位联动灭火的统一。
该系统的主要特点是：在火灾自动报警并进行着火点空间定位（火源坐标）后，系统自动控制自动消防炮进行定点扑救。只对着火区域进行灭火，对无火区域基本没有影响或影响甚小，减少了扑救过程中造成的损坏，从而使火灾及扑救灭火过程造成的损失减少到最低程度。
2 自动消防炮灭火系统组成
自动消防炮灭火系统组成见本手册封三附图2所示。
自动消防炮：具有定位精确、灭火效率高、保护面积大、响应速度快的特点，同时对非火灾区域所造成的损失可减至最小。
（1）一旦发生火警，系统主机确定着火点位置，联动控制器驱动消防炮进行扫描并锁定着火点，消防炮对准着火点后，开启消防水泵及电动阀门进行喷水灭火。同时前端水流指示器和水泵房压力继电器的动作反馈信号均在控制室操作台上显示。主机结束警报后，自动（手动）关闭消防水泵及电动阀门。
（2）自动消防炮也可由值班人员手动操作实施喷水灭火，适用于以下三种情况：
A、值班人员发现着火点，在控制室通过消防炮集中控制盘操作自动消防炮对准着火点，通过控制盘面板按钮直接启动消防水泵及电动阀门喷水灭火。
B、现场人员发现着火点，通过消防炮现场控制盘操作自动消防炮对准着火点，直接启动消防水泵及电动阀门喷水灭火。
C、现场人员发现着火点，按下消火栓按钮或手动报警按钮，控制室接到报警信号后，由值班人员操作自动消防炮对准着火点，启动消防水泵及电动阀门喷水灭火。

第三节 图像型火灾探测报警扩展系统
－－图像监控、防盗报警和常规火灾报警系统
在具体项目中，需要在某些区域进行图像监控与防盗报警设计。这部分功能的设计，已比较常见，本手册封三附图3给出该扩展系统的基本构成图，监控摄像机直接接入矩阵切换器，防盗探测器接入LA100型系统的配套设备——防盗并行处理器，这样便将图像监控与防盗报警子系统纳入到LA100型系统中。更为详细的资料可参考有关闭路电视监控系统设计方面的书籍。各种监控摄像机和防盗探测器的具体参数请参考相关产品说明书。
在高大建筑场所和其它的特殊场所中，还存在一般空间场所，有时需要使用常规火灾探测器。通常在这些区域设计安装常规火灾报警联动控制系统（如感烟探测器、感温探测器、火焰探测器、气体探测器、火灾报警联动控制器等），并与LA100型系统兼容联动，实现系统的集成集中管理。
常规火灾报警联动控制系统的设计，可参考厂家提供的详细技术资料，此处不再赘述。需要明确的就是常规系统应提供标准的串行通讯接口和软件通讯协议。

第四节 系统特点及主要应用场所
由前三节可以看出，LA100型火灾安全监控系统集防火、防盗、监控于一体，节省了资源、降低了成本、提高了效率。整个系统的构成可根据应用场所及用户的不同要求灵活选取。在LA100型火灾安全监控系统设计中，以图像型火灾探测报警系统和自动消防炮灭火系统为核心，图像监控、防盗报警和常规火灾报警联动控制系统作为补充，实现分布控制——集中管理模式。
系统特点：
Ø 采用图像方式，有效探测早期火灾火焰和火灾烟气，实现可视化报警；
Ø 采用非接触式探测方式，探测器采用防护罩保护，密封性能好，对环境因素的抵抗能力强；
Ø 探测距离远，保护面积大，响应速度快，探测灵敏度高；
Ø 系统具有多种火灾识别模式，有效消除由于外界环境及系统偶然因素而引起的误报，可靠性高；
Ø 独有自动定位技术，远程控制定点灭火，减少了扑救过程中造成的损失；
Ø 系统可同时具有防火、防盗、监控功能，提高了系统整体的性能价格比。
主要应用场所：
Ø 体育场馆、博物馆、大型展览馆等高大空间场所
Ø 候机（车）厅、客运站大厅等公众聚集场所
Ø 影剧院、会议厅、报告厅、大型商场、演播大厅和舞台等场所
Ø 飞机库、大型仓库（棉花库房、烟草仓库、物流中心）等场所
Ø 大型厂房、电缆隧道、油罐区等工业场所

第三章 产 品 介 绍

第一节 双波段火灾探测器（LIAN-DC）
1、性能特点
双波段火灾探测器属于智能型火灾探测设备，它具有火焰探测功能，适用于大空间和其它特殊空间场所。它由红外CCD和彩色CCD组成，可将采集到的红外视频图像信号/彩色视频图像信号传送给信息处理主机，使火灾探测和图像监控得到有机的结合。报警灵敏度可现场编程灵活设定，以满足不同场所需要。双波段火灾探测器采用非接触式探测，可以在防护罩内安装，具有防尘、防潮、防腐蚀功能，对环境因素适应能力强（灰尘、潮湿、温度、一般腐蚀性气体或防爆场所等），可用于环境恶劣的工业场所。产品型号有LIAN-DC360、DC640、DC830、DC1020等。
2、外形图及尺寸

图 3-1双波段火灾探测器外形图及尺寸

3、 技术规格
规 格
LIAN-DC360
LIAN-DC640
LIAN-DC830
LIAN-DC1020
工作电压
DC18V-DC26V （标称值DC24V）
功 耗
8Ｗ
信号输出
两路1.0Vp-p PAL复合视频，75Ω/BNC接头
安装方式
壁装或吊装
最大探测距离（m）
30
60
80
100
保护角度（H*V）
60°×50°
42°×32°
32°×24°
22°×17°
重 量
2 kg
尺寸(宽*高*深)
160(宽)×103（高）×165（深）
环境温度
-10～+50℃（室内）
-30～+70℃（需另配室外罩）

相对湿度
≤90% RH（＋40℃）

特殊要求可定制
4、 设计选型
设计中选用双波段火灾探测器时，应遵循如下的原则进行：
Ø 根据实际探测距离，从技术规格表中选择适当型号的探测器；
Ø 根据探测器的保护角度，确定探测器的布置方法和安装高度；
Ø 探测器的正下方容易形成探测盲区，应注意探测器的安装角度，或利用其它探测器消除。
5、 探测器安装方式

图3-2 双波段火灾探测器的安装图

l 探测器墙壁安装时，高度尽可能的接近顶棚。
a. 顶棚高度h≤8m时, h2=h-h1≤100cm
b. 顶棚高度h>8m时, h2=h-h1≤300cm。可根据现场高度做适当调整。
l 双波段探测器一般墙壁安装，选用LIAN-PB2支架。也可采用吊顶安装。
l 每套双波段探测器接入两根视频同轴线缆（SYV-75-5或SYV-75-7）和一根电源线（RVV2×1.5）。

第二节 线型光束图像感烟火灾探测器(LIAN-GM)
1、性能特点
线型光束图像感烟火灾探测器又称为光截面火灾探测器，是一种智能型感烟火灾探测器，适用于大空间和其它特殊空间进行感烟火灾探测。它可对被保护空间实施任意曲面式覆盖，具有分辨发射光源与干扰光源的能力。由图像感烟发射器和图像感烟接收器两个部分（简称发射器和接收器）配套使用，使用时每只接收器可对应多只发射器，发射器的数量根据现场情况决定。探测器为防护罩内安装，对环境适应能力强（灰尘、潮湿、温度、一般腐蚀性气体等）；根据不同场所的要求，报警灵敏度可现场编程灵活设定。接收器型号有：LIAN- GMR030、LIAN- GMR060、LIAN-GMR100，对应的发射器型号为：LIAN-GMT030、LIAN-GMT060、LIAN-GMT100。
接收器

2、 外形图及尺寸
发射器

（a） 发射器外形尺寸

（b） 接收器外形尺寸
图 3-3 光截面火灾探测器的外形图及尺寸
规格型号
发射器
接收器
LIAN-GMT030
LIAN-GM
T060
LIAN-GM
T100
LIAN-GM
R030
LIAN-GM
R060
LIAN-GM
R100
工作电压
DC24V±10%
DC18V-26V（标称值DC24V）
功耗
≤2.0 W
≤2.2 W
≤2.5 W
≤5.0 W
探测距离
m
30
60
100
30
60
100
保护角度
H / V
—
—
—
58°/48°
40°/30°
20°/15°
信号输出
——
1.0Vp-p PAL复合视频，75Ω/BNC接头
距离因子
K1 / K2
——
1.7/1.2
0.9/0.6
0.4/0.3
工作温度
-10～＋50℃（室内）
相对湿度
≤90% RH（＋40℃）
电源线制
总线制
信号线制
——
多线制
3、 技术规格

4、 设计选型
设计中选用光截面火灾探测器时，应遵循如下的原则进行：
¨ 根据实际探测距离L，从技术规格表中选择适当型号的探测器；
¨ 根据探测器的保护角度，确定光截面接收器的布置方法和数量；
¨ 根据相应的距离因子（K1、K2 ），计算探测器的视场范围。
¨ 水平视场范围：Dh = L * K1 ；垂直视场范围：Dv = L * K2 ；
¨ 根据发射器的间距d不超过10米的原则，计算发射器的数量n，n = （D / d） + 1，如计算值为小数，按四舍五入取整。
¨ 单层安装时，发射器的数量：n = （Dh / d） + 1。
¨ 建议在高度大于12米时，采用二层安装。
例如，如图3-4所示，如果现场的实际距离为70米，则接收器和发射器的型号为GMR100和GMT100，接收器的视场范围Dh=70 * 0.4=28（米），（Dh / d）+1=（28/10）+1=3.8，则发射器的数量n为4只。

图3-4 光截面火灾探测器保护区域示例
5、 安装与接线
5.1 接线
每只发射器接入一根电源线（RVV 2×1.5）。
每只接收器接入一根视频同轴线缆 （SYV-75-5/7）和一根电源线（RVV2×1.5）。
5.2 基本安装方式
发射器与接收器相对安装在保护空间的两端。发射器可墙壁側装或顶棚吊顶安装，位于接收器有效视场中即可。图3-5为探测器安装在相对两墙壁上的平面示意图，图3-6为探测器吊顶安装的示意图。
L
1/2d
1/2d
<10m
d
接收器
发射器

图3-5 光截面火灾探测器在相对两墙壁上的安装平面示意图

图中所示相邻两只发射器间的水平距离d不应大于10m。超过这一距离，探测器灵敏度受到影响。发射器轴线距侧墙的距离不应小于0.3m，以便于探测器的安装维护，根据现场实际情况可选定图中d和L(两相对墙壁之间的距离)的尺寸，应符合上述规定。
接收器
接收器
L=3~100m d=10m
L
1/2d
1/2d
10m
d
发射器
1/4d
1/4d
发射器

图3-6 光截面火灾探测器吊顶安装时的平面示意图
5.3 光截面火灾探测器的安装高度
根据产品安装说明，图3-7给出发射器及接收器的安装示例。发射器及图像接收器相对安装在保护空间的两端，发射器应完全位于接收器的视场范围中。
地面
H面,顶棚
墙
面
A

接收器

发射器
h
h1
h2
L
墙
面
B

图3-7 光截面火灾探测器的安装示意图
顶棚为平顶棚（H面）
当顶棚高度h≤8m时，发射器安装位置至顶棚的距离h2=h-h1≥50cm（以梁为基准高度）；
当顶棚高度8m≤h≤12m时，发射器安装位置至顶棚的距离h2：50cm≤h2 ≤150cm，通常选取h1＝10.5m；
建议：当顶棚高度h>12m时，发射器宜分层安装，一般h在12至30m时，可分二层安装（见图3-8，假设h=20m）。

图3-8 光截面火灾探测器的二层安装示意图

第三节 信息处理主机（LIAN-CPM）
1、概述
LIAN-CPM 信息处理主机是LA100型火灾安全监控系统的信息处理和控制核心设备。采用工业控制计算机及立安多媒体火灾安全监控软件。集火警确认、联动控制、图像监控及自动消防炮定位灭火于一体，并能与其他系统联网。现有产品的型号为LIAN-CPM100和LIAN-CPM101。
信息处理主机硬件配置均选用工业级计算机设备，系统软件平台均由本公司自行设计开发的WINDOWS版软件包（防火软件包、防盗软件包、图像管理软件包和网络通信软件包）。软件平台界面友好，操作方便快捷，全中文式菜单显示。
在进行火灾监控的同时，主机可以利用视频信号进行防盗报警和图像监控,系统具有:
Ø 报警区域现场平面布点电子地图
Ø 报警点摄像机位置、型号、状态
Ø 报警发生时间及显示记录报警现场图像
Ø 故障检测功能
Ø 自动拨号功能
Ø 编程功能
Ø 查询记录功能
Ø 网络通讯功能
2、技术规格
Ø 奔腾P4系列处理器
Ø 工业级系列主板
Ø 256M内存、40G硬盘
Ø 17”高分辨显示器
Ø 图像处理卡
Ø 工业级通讯卡
Ø 火灾安全监控软件包
Ø 19”标准机箱
Ø 系统最大容量可达1024个探测点
Ø 工作电压：AC220V/50HZ 额定功率：≤240W
Ø 工作温度：0℃～40℃ 工作湿度：≤95%RH（40℃）
3、功能特性
Ø 火警处理：
应用防火处理模型，依据各探测器的模式、阈值、属性等参数设置，对防火并行处理器的预报警信号进行分析，进一步确认有无火灾发生。一旦确定，立即切换现场图像至监视器，并对整个过程进行录像；调用图形查寻模块，标明火警的位置，并给出处理向导，等待人工处理。如值班人员未能在设定时间内（30秒）及时处理，主机将进入自动处理阶段，启动相应消防设施（拨打报警电话、警铃、消防广播、灭火装置、消防水泵、防火卷帘等）；在处理过程中，同时进行事件记录（如系统状态、火警时间、处理方式等）。
Ø 盗警处理：
对各设防区域的异常侵入进行监视，如果发现异常侵入情况，系统发出报警信号；同时在相应的监视器显示有关现场图像（包括相邻的摄像机、主要出入口通道、电梯等），记录设备进行录像；电子布防图也会在主机监视器上同步显示，值班人员可根据电子布防图及时调整监视画面，进行跟踪操作，通知保安人员及时处理。
Ø 电子地图：
把整个建筑物消防报警系统电子地图存放在主机的硬盘中，可调出任意一副电子地图察看该区域布防情况；当有异常报警时，主机把该防火分区的平面图调出显示，探测器报警用颜色的闪烁显示，以确定具体位置。
Ø 口令管理（权限管理）：
通过口令管理实现使用者的权限管理。首先要求输入正确的口令方可进行系统操作。提高了系统的安全性和保密性。
Ø 事件记录管理：
主机对系统各种记录档案进行高效管理控制。其中包括系统运行记录（系统启动时间、系统退出时间）、系统报警记录（报警时间、地点、属性）、系统故障记录等。对各种文档的操作有不同的权限限制，只有拥有相应权限的人员才能查看或修改。
Ø 联动功能：
负责联动设备与主机之间的协同工作，对主机的各种指令做出及时响应，包括系统运行时程序指令及值班人员手动操作指令。
Ø 接口模块：
满足整个系统的扩展功能要求，将一些扩展设备接入系统。系统能与不同厂家生产的各设备集成在一起协调工作。本系统扩展了丰富的通讯协议。
4、软件配置
¨ Micosoft windows 操作系统
¨ 立安多媒体火灾安全监控软件
¨ 其它硬件设备驱动程序
5、系统主菜单
图3-9 立安多媒体火灾安全监控软件用户界面

第四节 立安控制器（LIAN-CCON16）
1、概述
LIAN-CCON16立安控制器是LA100型火灾安全监控系统实施报警控制的主要设备。具有16路常开控制触点，以控制各种报警联动设备；可通过串口与立安信息处理主机进行半双工通讯，也可通过面板开关进行手动联动控制；具有开机自检功能；采用19英寸标准机箱结构。
2、技术规格
输入电压：
AC220V±15% ，50Hz
功 耗：
≤10W
输出电压：
DC5V/8A、DC12V/8A
输出功率：
200W；
输出触点：
16路常开触点
触点容量：
5A/250V
通讯方式：
串口（RS-232 / RS-485）
重 量：
约5 kg
机箱标准：
3U、19英寸标准机箱
机箱颜色：
浅灰色
环境温度：
-10℃～+50℃
环境湿度：
≤90% RH（+40℃）

第五节 防火并行处理器（LIAN-PFCD16）
1、概述
防火并行处理器与LIAN-DC型双波段火灾探测器、LIAN-GM型线性光束图像感烟火灾探测器配合使用，应与立安信息处理主机同时选用。
LIAN--PFCD16防火并行处理器可同时插入1~16个双波段防火探测模块（LIAN-DMF）或光截面防火探测模块（LIAN-DMS），安装的数量由工程实际需要而定。每个模块由微处理器和存储器等组成图像处理单元，运用火灾趋势增长模型和自适应学习型模式判据，对视频信号进行数字化处理和分析判断，输出火灾预警信息和故障报警信息。每台防火并行处理器最多可同时对16路探测信号进行处理，响应时间短，抗干扰能力强。
多台防火并行处理器可以级联，最大扩充容量为1024路。具有视频丢失检测和故障报警功能，报警信号（火警和故障）通过串行通讯口输出到信息处理主机。
2、 技术规格
工作电压：AC220V±15%，50Hz 额定功率：50W
机箱容量：最大16块防火探测模块（LIAN-DMF或LIAN-DMS）
数据输出：RS-485串行通讯口 通讯距离：最大1200米
环境温度：-10℃～+50℃ 相对湿度：≤90% RH（+40℃）
机箱尺寸： 3U、19英寸标准机箱 安装方式：桌面或机架安装
重 量：8 kg 颜 色：浅灰色

第六节 视频切换器（LIAN-VP）
1、功能简介
LIAN-VP视频切换器是LA100型系统的配套设备。它将各路输入视频图像信号，顺序切换一路输出给主机；可以由主机通过串口切换。
LIAN-VP1601（LIAN-VP3201）视频切换器有16（32）路视频输入，1路视频输出。
2、 技术规格
工作电压：AC220V±15%，50Hz 功 率：15W
带 宽：12 MHz 增 益：单位增益（±1dB）
视频输入：16（32）路，BNC接头，1.0Vp-p / 75Ω复合视频
视频输出：1路，BNC接头，1.0Vp-p / 75Ω复合视频
通讯方式：RS-232 / RS-485
外形尺寸：1U、19英寸标准机箱 安装方式：桌面或机架安装
重 量：约3 kg 颜 色：浅灰色

第七节 交流/直流电源 （LIAN-PS）
1、概述
LIAN—PS为图像型火灾探测器提供电源，标准型号有LIAN-PS2/100、LIAN-PS2/200、LIAN-PS3/3、LIAN-PS3/5、LIAN-PS3/10等五种。另外，还可以根据工程实际需要定制相应的大功率电源。金属外壳坚固耐用，有效地保护了电源和控制板。安装方式分台式、壁挂式或机柜安装，使用方便，性能可靠。
2、技术指标
输入电压： AC220V±15%，50HZ
输出电压： DC24V AC24V/50HZ
交流功率： 100W（LIAN-PS2/100）、200W（LIAN-PS2/200）
直流功率： 3A（LIAN-PS3/3）、5A（LIAN-PS3/5）、10A（LIAN-PS3/10）
安装方式： 壁挂
尺寸(长*宽*高）： 320mm ×240mm ×140mm
环境温度：-10℃~+50℃
相对湿度：≤90%RH（+40℃）
颜 色：浅灰
重 量：约5kg

第八节 自 动 消 防 炮
一、自动消防炮PSDZ20(W)/PSDZ30W
1、概述
自动消防炮PSDZ是电气控制喷射灭火设备，可喷射水或水成膜泡沫液（AFFF）。
2、性能特点
Ø 压力消耗极低
Ø 采用定减速比减速器
Ø 带极限位置的停止开关 自动消防炮PSDZ20-LA551
Ø 摩擦离合器使炮驱动电机超负荷时免于损坏
Ø 带有电动操作柱状/雾状喷嘴
Ø 利用电动机进行消防炮的水平和垂直调节，以及喷嘴的调节
Ø 可接入自动定位系统，火灾发生时自动指向火源点，定点扑救
Ø 可远距离控制，最远可达1200米
Ø 重量轻，外型尺寸紧凑，维修简便

自动消防炮PSDZ20W-LA552 自动消防炮PSDZ30W-LA862
3、技术参数
型 号
参 数
PSDZ20-LA551
PSDZ20W-LA552
PSDZ30W-LA862
流量
20 L/s
20 L/s
30 L/s
最大射程
50m
50 m
65 m
入口法兰
DN50，PN16
DN50，PN16
DN80，PN16
入口工作压力
0.8MPa
0.8MPa
0.9MPa
最大额定压力
1.6MPa
1.6MPa
1.6MPa
雾化角度
——
≥900
≥900
水平旋转角度
±90°
±90°
±90°
垂直旋转角度
-85°—+60°
-85°—+60°
-85°—+60°
旋转速度
90/s
90/s
90/s
供电电压
24VDC
24VDC
24VDC
最大驱动功率
80W
130W
130W
允许工作温度
-20℃—+80℃
颜色
炮体消防红，外罩白色
炮身自重
20kg
22kg
25kg
外形尺寸（长*宽*高）mm
930×320×310
570×320×310
570×320×320

二、 自动消防炮PSDZ40(W)
1、概述
自动消防炮PSDZ40(W)采用电动控制，结构紧凑，专供灭火使用。带有电动操作柱状/雾状喷嘴，可以通过远程控制方式进行平滑的转换。自动消防炮既可以用作喷射水流装置，同时也可以用作喷射泡沫装置使用。
2、性能特点
· 通过CFD （the Computational Fluid Dynamics）模拟计算，优化水管外形，对水管横截面采用椭圆形设计，有效地减少了水压损失，从而增大了水流喷射距离
· 使用方便，几乎不需要日常维护
· 自动制动装置可以将自动消防炮固定在任意需要的方位
· 可通过手摇曲柄实现紧急手动操作
3、技术参数
· 流 量： 40L/s至60L/s（在0.8MPa至1.0MPa工作压力下）
· 入口工作压力：0.8MPa
· 最大额定压力：1.6 MPa
· 入口法兰： 法兰DN 100, PN 16（也可根据要求确定选择其他型号）
· 出 口： 自动柱状/雾状喷嘴
· 旋转角度： 水平： 330° 垂直：-85°— +60°
· 旋转速度： 60/s
· 炮 身： 铝合金 标准部件：不锈钢
· 炮身自重：35kg（约）
· 最大射程：70米
· 最大驱动功率：170W
· 喷射时后座力：1250N（压力P≤10bar）
· 外形尺寸（长*宽*高）：
1100mm×310mm×370mm（PSDZ40-LA871）
900mm×310mm×370mm（PSDZ40W-LA872）

第九节 消 防 炮 系 统 控 制 设 备
消防炮系统的控制设备有：消防炮解码器、消防炮集中/现场控制盘、消防炮控制器、消防泵控制盘。
一、消防炮解码器（LIAN-PJM）
1、 概述
消防炮解码器（LIAN-PJM）是驱动消防炮和电动阀门的前端控制设备。设备采用微处理机作为控制核心，接收分别来自信息处理主机和现场控制盘两路控制信号，驱动消防炮和电动阀门进行相应动作，实现消防炮自动
