MSVC型高压动态无功补偿装置

技术要求

山西致雨电力设计有限公司
SHANXIZHIYUDIANLISHEJI YOUXIANGONGSI
二O一一年七月 太原

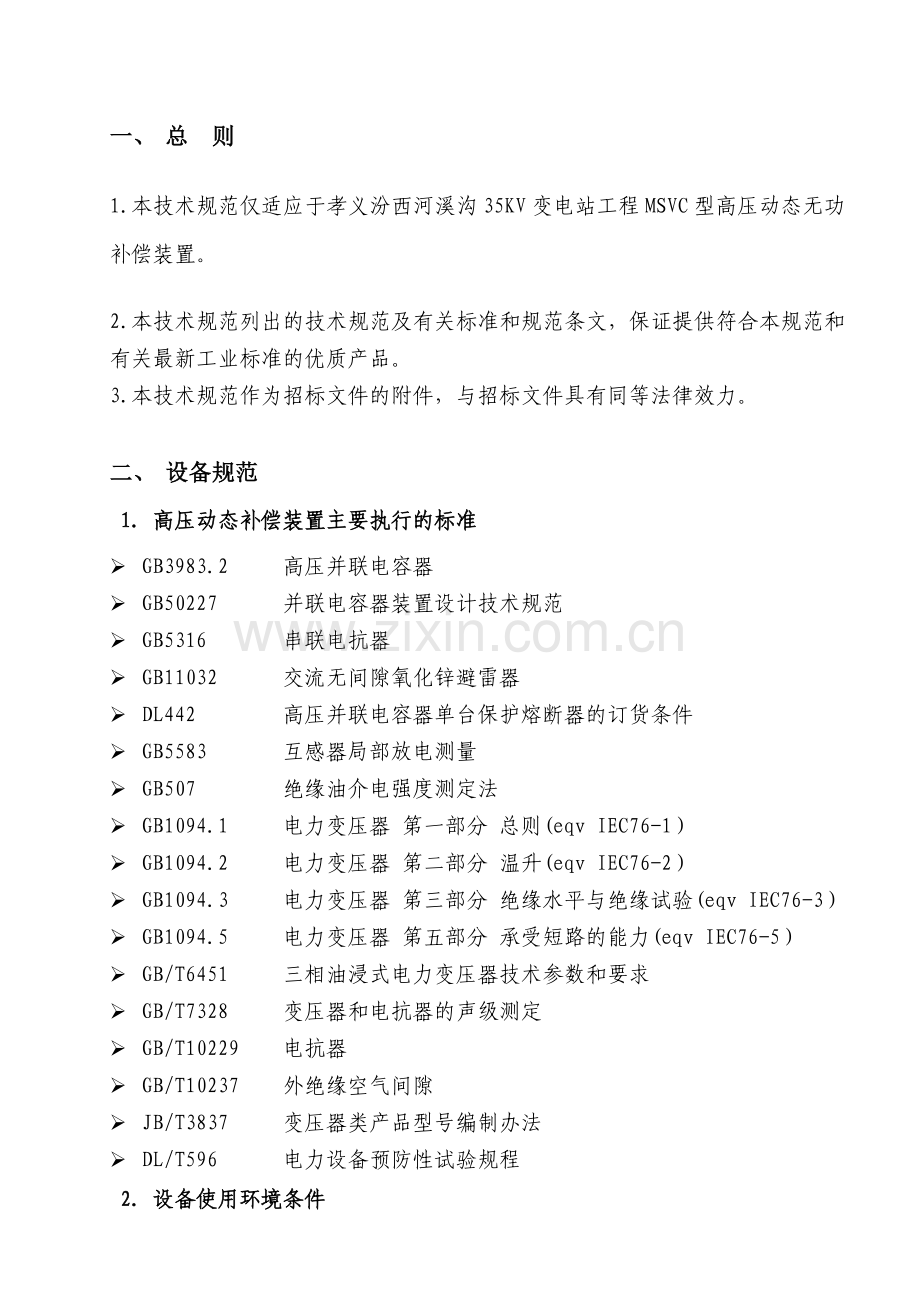

一、 总 则
1.本技术规范仅适应于孝义汾西河溪沟35KV变电站工程MSVC型高压动态无功补偿装置。
2.本技术规范列出的技术规范及有关标准和规范条文，保证提供符合本规范和有关最新工业标准的优质产品。
3.本技术规范作为招标文件的附件，与招标文件具有同等法律效力。

二、 设备规范
1. 高压动态补偿装置主要执行的标准
Ø GB3983.2 高压并联电容器
Ø GB50227 并联电容器装置设计技术规范
Ø GB5316 串联电抗器
Ø GB11032 交流无间隙氧化锌避雷器
Ø DL442 　高压并联电容器单台保护熔断器的订货条件
Ø GB5583 互感器局部放电测量
Ø GB507 绝缘油介电强度测定法
Ø GB1094.1 电力变压器 第一部分 总则(eqv IEC76-1）
Ø GB1094.2 电力变压器 第二部分 温升(eqv IEC76-2）
Ø GB1094.3 电力变压器 第三部分 绝缘水平与绝缘试验(eqv IEC76-3）
Ø GB1094.5 电力变压器 第五部分 承受短路的能力(eqv IEC76-5）
Ø GB/T6451 三相油浸式电力变压器技术参数和要求
Ø GB/T7328 变压器和电抗器的声级测定
Ø GB/T10229 电抗器
Ø GB/T10237 外绝缘空气间隙
Ø JB/T3837 变压器类产品型号编制办法
Ø DL/T596 电力设备预防性试验规程
2. 设备使用环境条件
2.1. 海拔高度 ≤1000m
2.2. 周围空气温度
Ø 最 高 40℃
Ø 最 低 -25℃
Ø 最大日温差 25℃
Ø 最 大 风 速 30m/s
2.3. 地震裂度8度
2.4. 覆冰厚度 10mm
2.5. 日照 0.1W/cm2
2.6. 爬电比距 20mm/KV
2.7. 辅助电源 DC/AC220V
3. 工程概况
(1)主变压器最终为2×12.5MVA三相双绕组有载自冷调压变压器，电压等级35/10kV，本期两台，容量为25MVA；
35kV最终进线4回；本期4回。
10kV出线最终20回；本期16回。10kV现有负荷约13475 kVA
(2)本站控制、保护及远动系统采用综合自动化系统，控制电源采用直流220V，按无人值班、有人值守设计。
4. 设备概况
4.1. 35KV变电所概况以及补偿方案
汾西河溪沟35KV变电站工程两台主变，主变型号：SZ10-12500/35，35+3X2.5%/6.3，正常情况下一用一备。根据负荷统计，10KV两段母线安装1套MSVC型动态无功补偿兼滤波装置，有效补偿4500KVar,分为5/7/11次兼高通三个滤波支路（5次支路2400KVar,7次支路2400KVar,11次兼高通滤波支路2100KVar），每个厂家需对所提供电容器和电抗器各个参数有详细计算过程。另配磁控电抗器4500KVar,实现系统无功的动态连续可调，保证平均功率因数0.95以上。每个滤波支路和磁控电抗器支路需配置微机保护；由于两段共用1套补偿装置，所以需提供2台隔离开关柜方便切换。
4.2. 供货范围：
MSVC型动态无功补偿兼滤波装置 1套 ，主要包括：
（1） MCR部分：有效补偿容量为4500kvar，主要设备包括:
①控制系统一套（含控制柜）；
②磁控电抗器一套；
③MCR控制采样用电流互感器三台；
④晶闸管阀柜一套
⑤MCR故障自诊断系统一套
（2） FC部分：设置H5、H7、H11共三组滤波通道，安装容量6.9Mvar补偿容量为4500kvar，主要设备包括：
①滤波电抗器9台（干式、空芯、铝导体）；
②滤波电容器安装容量6.9Mvar；
③电容器柜体3套；
④氧化锌避雷器9台；
⑤差流互感器3台；
（3）提供MSVC装置MCR和FC各支路的高压隔离开关，提供用于过电流、速断、过电压、欠电压、不平衡等保护的电流互感器和微机保护装置（集中组屏安装），MSVC现场用电缆进线柜2面（内置隔离开关）。详细配置及供货范围见《10kVMSVC主接线图》。

4.3. 设备安装地点及安装方式:
4.3.1. 安装方式：电容器组户内柜式安装
4.3.2. 安装地点：
Ø 电容器组户内安装
Ø 磁控电抗器户外安装
Ø 控制器安装控制屏上，安装于变电站中控室内
4.4. 成套装置的自动控制原理：
根据自动控制器对系统的无功功率取样，自动调节磁控电抗器的晶闸管控制角，改变铁心的磁导率，使电抗值连续可调，从而实现无功平滑补偿。
4.5. 成套装置的技术参数：

Ø 额定电压：10KV
Ø 可控硅阀结构：箱式
Ø 可控硅冷却方式：自冷
Ø 控制系统：全数字控制系统
Ø 控制方式：无功功率
Ø 过载能力：110%
Ø 调节方式：三相
Ø 系统响应时间:≤ 100ms
Ø 噪音水平：65DB
Ø 谐波水平：5次2.5%,7次1.1%
Ø 使用年限（MCR）：20年

5. 配件的技术要求及质量保证
⑴ 磁控电抗器控制器及晶闸管（放在晶闸管阀柜内）
a. 本装置电源： DC220V/AC220V
b.交流电压取样：100V（母线压变PT二次侧B/C相电压）
c.交流电流取样：0～5A（10KV进线CT二次侧A相电流）
d.功率因数整定：0.90～1连续可调
e.电压整定值可调；出口继电器触点容量：DC220V时5A
f.动作间隔时间： ≤100ms连续可调
(2) 晶闸管额定电压：1%-2%的系统电压
⑶ 显示功能：系统位置开关开合、母线电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、1-25次谐波电压、电流、磁控电压、电流、控制角、可实现手动/自动、故障显示。
⑷保护功能：过压/欠压保护、过流保护、采样电压掉线保护、外部接入故障保护、磁控本体故障保护、电压越上下限报警、磁控三相电流不平衡报警等。
⑸查询功能：可查询一年内历史数据和故障记录。
⑹参数设置范围：过压、上下限电压、欠压、过流、容量、目标功率因数、投入门限、延时时间、稳定时间、最大控制角等。
⑺控制器拥有RS485通讯接口，可以将以上第⑶、⑹条中的所有数据上传后台监控系统。后台既可以显示第⑶条中的内容，又可以直接设置第⑹条中的参数。
5.1. 磁控电抗器
Ø 设备型号：BKS-Y/10.5-6900
Ø 设备型式：三相、户外、油浸自冷、连续运行
Ø 频率：50Hz
Ø 温升限值：电抗器正常运行时，绕组平均温升不超过65K，顶层油温不超过55K
Ø 噪音小于65分贝
Ø 电抗器正常工作时产生的谐波含量: 5次≦2.5%,7次≦1.1%,
Ø 设计正常使用寿命为20年以上
滤波电容器
5.1.1. 型号：AAM-12/√3
5.1.2. 类型：户内
Ø 单相电容器
Ø 全膜介质，双套管
5.1.3. 过载能力：
Ø 电容器在1.1倍的额定电压下长期运行
Ø 电容器在1.3倍的额定电流下长期运行
5.1.4. 电容偏差
Ø 电容器允许的电容偏差为装置额定电容的-5～+10%。
Ø 三相电容器的任何两线路之间，其电容和最大值与最小值之比不超过1.02。
Ø 电容器组各串联段的最大与最小电容之比不超过1.02。
5.2. 串联空心电抗器
5.2.1. 型号: LKSGKL干式串联空心电抗器
5.2.2. 型式:户内型、空气自冷、干式、空心；
5.2.3. 过负荷能力
Ø 过电压:电抗器能在工频加谐波电压峰值为3√2UM下运行。
Ø 过电流:电抗器能在工频电流为1.35倍额定电流的最大工作电流下连续运行。
Ø 电抗器能在五次谐波电流含量不大于35%，总电流有效值不大于1.2倍额定电流的情况下连续运行。
Ø 铁心式电抗器能承受25倍额定电流的最大短时电流的作用；干式空心电抗器能承受额定电抗率倒数倍额定电流的最大短时电流的作用，不产生任何热的和机械的损伤。
5.2.4. 电抗器允许偏差
Ø 在工频额定电流下电抗值数允许偏差0~+5%
Ø 三相电抗器每相电抗值不超过三相平均值的±4%
5.2.5. 电感偏差
在额定电流下，其电抗值的允许偏差为0～+5%。
5.2.6. 声级
在额定电流下，三相或单相电抗器的声级水平不超过下表：
电抗器额定容量(Kvar)
声级水平(dB)
＜80
48
80~＜125
50
125~＜200
52
200~＜315
54
315~＜500
56
500~＜800
58
800~＜1000
60
1000~＜1600
62
5.3. 电容器单台保护用熔断器
5.3.1. 型号:BR2-12型高压喷逐式熔断器
5.3.2. 熔断特性
熔丝具有下表规定的基本熔断特性
熔丝额定电流倍数
1.1
1.5
2.0
熔断时间
4h不熔断
≤75s
≤7.5s
5.3.3. 抗涌流性能
Ø 熔断器能耐受第一个半波幅值不低于熔丝额定电流100倍的电流冲击。
Ø 熔断器能开断熔丝的额定电流的20倍及50倍容性电流。
5.4. 放电线圈
5.4.1. 型号: FDZR-1.7-12/√3
5.4.2. 接线方式：
在额定频率和额定电压下，放电线圈与对应的并联电容器相并联
5.4.3. 放电能力：
电容器断电后，端子间的电压在5s内可以由√2UM降至50V以下。
5.4.4. 过负荷能力
放电线圈能承受1.58√2UM电压下电容器储能放电的作用。
5.4.5. 短路承受能力:
在额定电压下，能承受二次短路电流在1s时间内所产生的热和机械力的作用而无损伤。
5.4.6. 准确级:
在额定频率0.9-1.3倍额定电压和0%-100%额定二次负荷（cosψ为0.8滞后）下，0.5级或1级的产品分别满足比值差不超过±0.5%或±1%，相位差不超过±20′或±40′。
5.5. 接地隔离开关
5.5.1. 型号： GN24-12D/800
5.5.2. 额定电压：10kV
5.5.3. 最高运行电压：12kV
5.5.4. 接地隔离开关配置常开常闭分离的辅助触点，辅助触点的数量除满足电气闭锁的要求外，还将该开关的位置信号通过综合自动化系统上传调度；
6. 整机
6.1. 耐受短路电流能力:主回路中的电器设备,连接线及机械结构在耐受短路电流和电容器内部极间短路放电电流的作用而不产生热的和机械的损伤及明显变形。
6.2. 过负荷能力
Ø 稳态过电流:装置能在方均根值不超过1.1*1.30In的电流连续运行。
Ø 稳态过电压:装置的连续运行电压为1.05UN下表现规定的稳态。
Ø 电压下运行相应的时间。
稳 态 过 电 压
工频过电压
最大持续时间
说 明
1.10UN
长期
指长期工作电压的最高值不超过1.1倍
1.15UN
30min/24h
系统电压的调整和波动
1.20UN
5min
轻载荷时电压升高
1.30UN
1min
轻载荷时电压升高
6.3. 装置中各配套设备除符合各自的质量标准外，尚满足成套的性能要求。
6.4. 装置的金属外露表面有可靠的防腐蚀层。
6.5. 母排采用标准铜母排，外加热缩套管加以封装，加强电气绝缘性能。
6.6. 装置配置如下保护功能：
Ø 单只电容器熔断器保护
Ø 电容器电压开口三角形保护
Ø 磁控电抗器温度保护、瓦斯保护
三、 技术服务
1.对于需方因产品质量、安装、维护等问题，供方12小时内答复，并派熟练的技术人员24小时内赶到现场。
2.在质保期内，如发现产品质量、安装、维护等问题，由供方无偿更换或修理，质保期外的问题经协商后优先服务。
3双方进行总体设计方案确认，根据需方提供的设备及技术规格要求进行设计，并且需方需提供设备安装平面图和一次系统图，供方并对提供的产品和技术资料负责，满足设计技术要求。
4供方在签订合同后10日内提供完备基础安装图、系统原理、接线图等全套图纸，供货时一并提供出厂检验报告及主要元器件的合格证、检验报告。
5. 随时和需方人保持联系，接受需方技术监造，并提供一切方便。
6．设备到现场，供方在最短时间内完成指导安装和调试并达到设计性能和技术要求。在安装和使用过程中，技术问题供方立即帮助解决。
7.供方做好设备安装过程中的一切技术指导工作，并对需方人员进行免费技术服务。随后由供方调试人员对需方相关技术人员进行不少于2天的现场培训。
8.设备售后要求免费保修两年，终生维护，若遇矿方不能解决的重大问题，需厂家在2小时内答复，8小时赶到现场进行解决。
