上海旭东压铸技术咨询培训资料 压铸工艺参数
一、压铸工艺流程图示
1，压铸机调试

3，压铸模设计与制造
2，压铸模安装

5，涂料配制
4，模具预热、涂料

6，模具清理
8，合金熔炼保温
7，合型（合模）

10浇注压射

9，嵌件准备
11，保压

12，开模、抽芯取件

13，表面质量检查

16，铸件浸渗、喷丸处理
15，时效处理
14，清理（整修）

17，终检验

上海旭东压铸技术咨询培训资料 压铸工艺参数

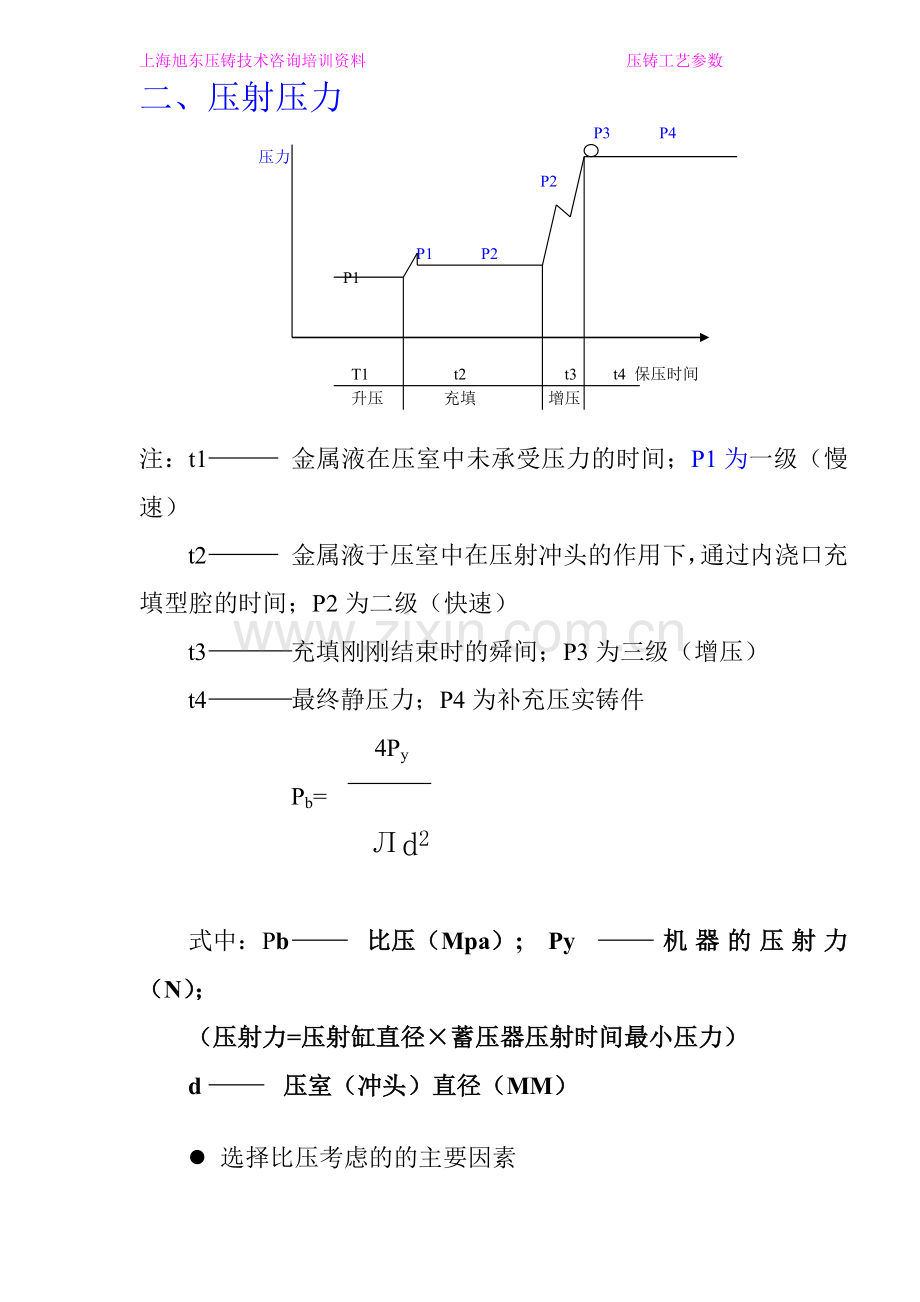

二、压射压力
P3 P4
压力
P2

P1 P2
P1

T1 t2 t3 t4 保压时间
升压 充填 增压

注：t1 金属液在压室中未承受压力的时间；P1为一级（慢速）
t2 金属液于压室中在压射冲头的作用下，通过内浇口充填型腔的时间；P2为二级（快速）
t3 充填刚刚结束时的舜间；P3为三级（增压）
t4 最终静压力；P4为补充压实铸件
4Py
Pb=
Лd2

式中：Pb 比压（Mpa）; Py 机器的压射力（N）；
（压射力=压射缸直径×蓄压器压射时间最小压力）
d 压室（冲头）直径（MM）

l 选择比压考虑的的主要因素
上海旭东压铸技术咨询培训资料 压铸工艺参数
比压
因素 选择条件
高 低
壁厚 薄壁 厚壁
压铸件结构 形状 复杂 简单
工艺性 差些 好些

结晶温度范围 大 小
压铸合金特性 流动性 差 好
密度 大 小
比强度 大 小

阻力 大 小
浇注系统 散热速度 快 慢

公布 合理 不太合理
排溢系统 截面积 大 小

内浇口 速度 快 慢

温度 合金与压铸模具温度 大 小

l 压铸各种合金常用比压表（Mpa）

铸件壁厚≤3(mm) 铸件壁厚>3(mm)
合金 结构简单 结构复杂 结构简单 结构复杂

锌合金 20-30 30-40 40-50 50-60
铝硅、铝铜合金 25-35 35-45 45-60 60-70

铝、镁合金 30-40 40-50 50-65 65-75
镁合金 30-40 40-50 50-65 65-80

铜合金 40-50 50-60 60-70 70-80
l 压力损失折算系数K

直浇道导入口截面F1， K值
与内浇铸口截面F2之比 >1 =1 <1

立式冷室压铸机 0.66-0.70 0.72-0.74 0.76-0.78
卧式冷室压铸机 0.88

上海旭东压铸技术咨询培训资料 压铸工艺参数
l 压射速度

浇注金属液量占压室容积百分数(%) 压射速度(cm/s)

≤30 30-40
30-60 20-30
>60 10-20

l 高压速度计算公式：

V
Vh= ×[1+(n-1)×0.1]
1/4Лd2T

式中：Vh 高速压射速度（CM/S）；
V 型腔容积（CM3）；
N 型腔数；
D 冲头直径（CM）；
T 适当的充填时间。
l 持压时间

压铸合金 铸件壁厚＜2.5MM 铸件壁厚＞2,5～6MM

锌合金 1～2 3～7
铝合金 1～2 3～8

镁合金 1～2 3～8
铜合金 2～3 5～10

上海旭东压铸技术咨询培训资料 压铸工艺参数
l 留模时间

压铸合金 壁厚﹤3MM 壁厚3-5MM 壁厚>5MM

锌合金 5-10 7-12 20-25
铝合金 8-15 10-20 20-30

镁合金 7-12 10-15 15-25
铜合金 8-15 15-20 20-30

l 浇注温度

铸件壁厚至3MM 铸件壁厚>3MM
合金
结构简单 结构复杂 结构简单 结构复杂
含铝的 420-440 430-450 410-430 420-440
锌合金
含铜的 520-540 530-550 510-530 520-540
铝硅系 620-650 650-690 620-640 630-660
铝合金 铝硅铜系 630-660 640-690 630-650 640-670
铝镁系 640-660 650-700 620-660 640-680
镁合金 640-680 660-700 620-660 640-680

铜合金 普通黄铜 880-930 900-950 850-900 880-930
硅黄铜 900-950 920-980 880-930 900-950

注：①浇注温度是以保温炉金属液温度表示的；
②含铝的锌合金温度不宜超过不去450℃，否则结晶粗大。

l 压铸模温度
1
Tm= Th±△t
3
式中：Tm 压铸模所需的工作温度（℃）；
Th 合金浇注温度（℃）；
△t 温度控制公差（一般为25℃）
上海旭东压铸技术咨询培训资料 压铸工艺参数
合金 温度种类 壁厚至3MM 壁厚大于3MM

结构简单 结构复杂 结构简单 结构复杂
锡铅合金 连续工作温度 85-95 90-100 80-90 85-100

预热温度 130-180 150-200 110-140 120-150
锌合金
连续工作温度 130-200 190-220 140-170 150-200
预热温度 150-180 200-230 120-150 150-180
铝合金
连续工作温度 180-240 250-280 150-180 180-200
预热温度 170-190 220-240 150-170 170-190
铝镁合金
连续工作温度 200-220 260-280 180-200 200-240

镁合金 预热温度 150-180 200-230 120-150 150-180
连续工作温度 180-240 250-280 150-180 180-220

铜合金 预热温度 200-230 230-250 170-200 200-230
连续工作温度 300-330 330-350 250-300 300-350

l 压铸涂料

种类 不要成分 主要特点 应用
动植物油，矿物油，合成油，1，烟雾大，污染环境
油基涂料 油性改善剂，固体添加剂， 2，润滑性好 多用于冲头

润滑剂，高温粘附剂、高温 1，改善环境污染
成膜剂、乳化剂、极压添加 2，除润滑、脱膜作用外
水基涂膜剂 剂、防腐杀菌剂、分散剂、 可冷却压铸模，提高生产 型腔和冲头
润滑剂、抗氧剂 率
3，用喷枪喷涂
4，便于自动化生产

l 自配涂料
