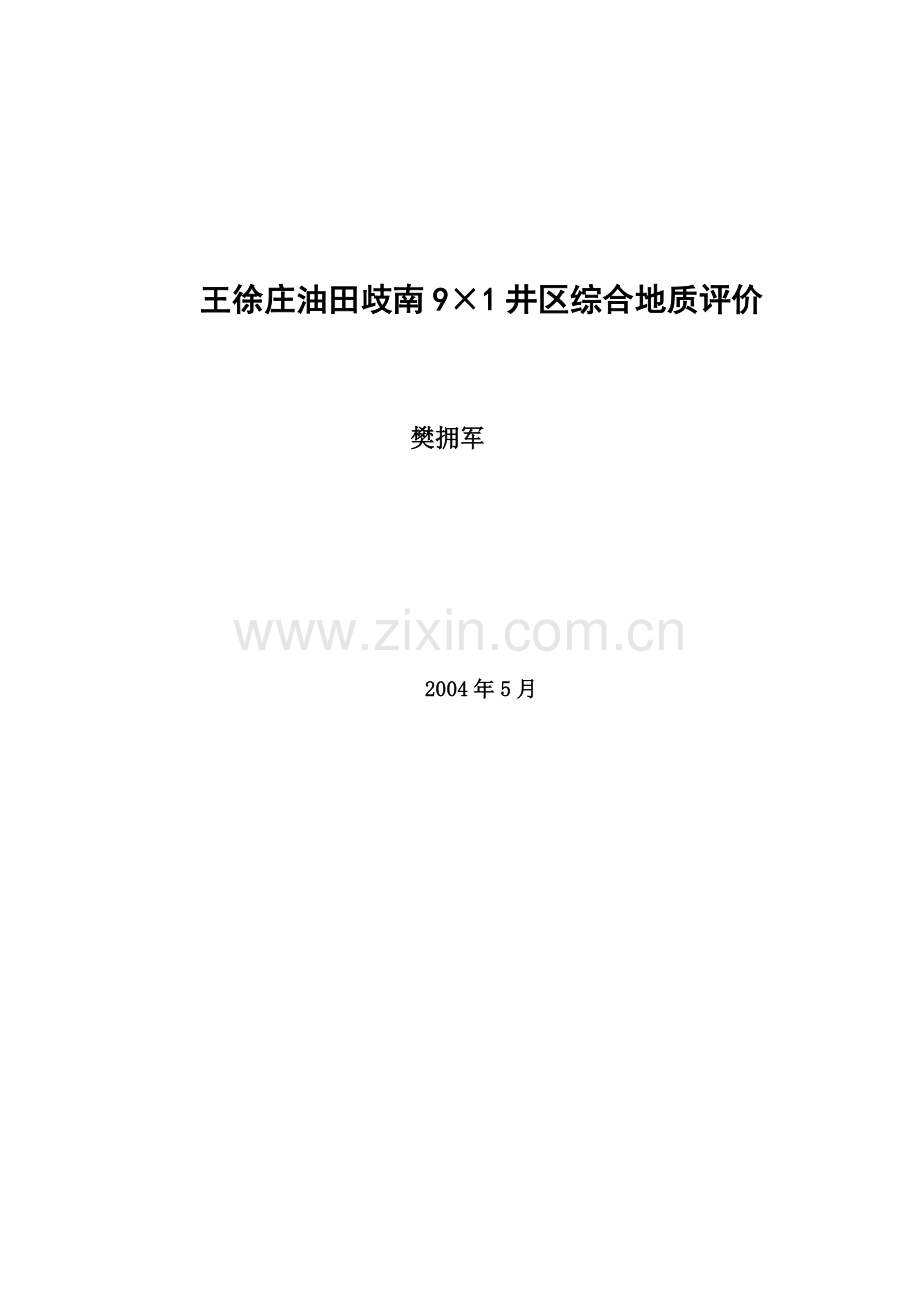

王徐庄油田歧南9×1井区综合地质评价
樊拥军
2004年5月
一、概况
图1 歧南9X1井区三维工区位置示意图
歧南9X1井区位于黄骅坳陷南大港潜山构造带，河北省黄骅市王徐庄南，处于沧县隆起和埕宁隆起之间的有利含油区带（见图1），北接歧124、歧2、歧119断块，南与歧97、扣35井区相邻，主要含油目的层为沙一、沙三段，油层埋深为2500~2720m，区内有两口新完钻井，即歧南9X1井和歧南9X2井。歧南9X1井区于2002年12月上报Ⅲ类新增石油探明地质储量，控制井为歧南9X1井和歧南9-12井，上报含油面积0.6km2，石油地质储量128×104t，其中，沙三段Ⅰ油组含油面积0.6km2，石油地质储量62×104t，沙三段Ⅱ油组含油面积0.3km2，石油地质储量66×104t经完钻井的试油、试采资料证实，该井区油层段较集中，且厚度较大，具有良好的开发前景。
此次综合地质评价的目的是开展目的层构造精细研究，准确落实构造，搞清地层及储层的变化规律，在此基础上进行井位的部署论证。
二、构造特征
结合完钻井的资料，利用GeoGraphix Discovry微机一体化综合地质研究系统，对歧南9X1井区进行三维地震资料精细解释，落实了构造，并对该区构造特征进行了分析研究。
图2 SeisVision地震解释功能组成图
2D、3D地震资料
地质数据、测井曲线、波阻抗体等
SeisVision地震解释系统
等T0图、等厚图、构造图
厚度分布图、 地震属性图
图形输出
层位解释
三维可视化
断层解释
合成记录标定
工区管理
迭后处理
提取地震属性
时深转换
⒈ 三维地震资料精细解释
利用Discovry的功能强大的SeisVision地震解释模块，综合应用其各种先进的技术方法和手段，对歧南9X1井区进行了精细地震解释。（图2）
图3 南G3井合成地震记录
对歧南9X1井区进行三维精细地震解释的总体思路是从点到线再到面。由于沙一段全区分布稳定，沙一段与沙三段为不整合接触，首先在地震剖面上找出具有明显特征的地震反射同相轴作
为进行精细地震解释的标志层。然后，选取了歧124、南G3、扣35等井进行合成地震记录层位标定，确定地震解释的目的层反射轴。抽取过关键井的地震剖面，将单井点的层位标定转化为单线上的横向地层对比追踪。根据解释结果在全区内大间距进行解释，然后加密进行全区的三维精细地震解释，本次地震解释在歧南9X1井区内的解释密度为50×50m。
应用的主要技术手段有：
① 层位标定
图4 南G3井层位标定地震剖面图
精确的层位标定是进行地震精细解释的起点和关键点。目前所使用的软件为Discovey 2001.1版本，其缺陷是不能对斜井进行合成地震记录标定，而区内的歧南9X1和歧南9X2均为斜井，因此在歧南9X1井区周围选取歧124、歧119、歧97、南G3、扣
35等多口邻井进行了合成地震记录标定（图3、4），再将标定结
果应用于歧南9X1和歧南9X2井，结合地震资料分析研究，确定了目的层沙一段底界、沙三段第一套、第二套油层（歧南9X1钻遇）顶界在地震剖面上对比追踪的特征同相轴。
图5 联络测线708地震剖面图
图5 联络测线708地震剖面图
在地震剖面上，从歧南9X1井区来看，沙一段底界为一强反射轴，整体上可明显看出该部位有一大的不整合面存在；沙三段第二套油层为该强反射的下面一个强反射轴；第一套油层为夹在这两个强反射之间的一个相对较弱的正极性反射同相轴（如图5）。
② 地震剖面多方式显示及拉伸放大通过综合应用变密度、波形、波形加变面积、反向充填等多方式显示功能，从不同角度、不同直观效果来突出地震剖面的内在的有用信息，提高构造及储层研究的精度；（见图6）
图6 地震剖面多方式显示示意图
图7 地震剖面拉伸放大示意图
放大四倍
图7 地震剖面拉伸放大示意图
拉伸放大是一种非常有效的技术手段，可以使微小断层更加清晰地展现出来，大大提高地震解释的精度，如图 所示，歧南9X1井与歧南9X2井之间的小断层常规下局部很难辨认，拉伸放大后就比较清楚了（见图7）。
③ 映像粘贴技术
图8 图像粘贴技术示意图
在解释过程中，当波组识别发生困难时，通过创建多边形选
取局部地震剖面的映像，利用映像粘贴将剖面上已解释区的剖面映像粘贴到未解释区（见图8），进行波组对比，以便准确地进行层位追踪。
④ 三维可视化技术
图9 三维可视化技术示意图
利用三维可视化技术，全方位、多视角的空间旋转观察，纵观全局，结合地震剖面、水平切片及层位解释成果，了解三维空间的构造形态及断裂格局，全面考虑其地震解释的准确程度合地质解释的合理性。（图9）
⑤ 切片技术
在三维地震数据体中沿层提取层切片，可以检验解释结果，根据其反映的振幅变化结合完钻井的实际情况，对有利区带进行初步的预测；
利用水平切片对断层进行解释。在水平切片上，断层两侧的地层产状、倾角及岩性会发生变化，它们的地震反射特征也会有相应的差别，因此可以根据振幅、频率、连续性及方向性等较好
图10 水平切片图
地识别断层，有助于构造解释（图10）；另外，通过时间切片的滚动显示，观看地下构造变化，区分小构造。
⑥ 利用瞬时相位解决断点粘合问题
进行断层解释时，有时由于断层两侧地层连续性很好，且两侧地层产状也基本一致，造成断点不清，即通常所说的层断轴不断，此时可借助于瞬时相位剖面。由于不同的岩性组合有不同的反射相位角，利用这一特性，原本在振幅剖面上反映不清的断层信息在瞬时相位剖面上多能较明显地显现出来。
⑦ 地震属性处理
地震属性处理包括振幅、能量、频率、相位及三瞬等的不同属性在迭后剖面上进行提取及显示。由于不同的地震属性数据反映地下构造及流体性质的情况也不同，通过地震属性参数的提取与分析，可以对构造及储层进行精细解释，与井相结合可以进行有利区块的岩性及含油性的预测。
⒉ 构造特征分析
根据歧南9X1、歧南9X2井的含油气情况，对沙一段底界、沙三段第一、二套油层顶界分别进行追踪解释，编制了歧南9X1井区沙三段第一套油层顶界、沙一段底界构造图。
图12 歧南9X1井区沙一段底界构造
⑴ 构造特征
从编制的构造图上可看出，这二层的构造发育具有一定的继承性。构造形态整体显示为西高东低的斜坡，地层倾角8-120。歧南9X1井区位于羊北断层下降盘与南大港断层下降盘之间，南大港主断层是一条落差大、延伸长的同生断层。断层落差为180m左右（沙一段底界）（如图11）由南G3井南断层、歧南9X1井南断层和歧
图11 歧南9X1井区沙三段Ⅰ油层顶界构造
南9X2井北断层三条次级断层相互切割而成，受羊北断层和南大港断层的影响，该地区断层总体上为北东走向，中间断块被近南北走向的歧南9X1井东断层（歧南9X1井与歧南9X2井之间的小断层）分割成两个断块，即歧南9X1断块和歧南9X2断块，地层总体上为北东倾向。另外，沙一下的不整合面对本区的构造也起到了控制作用，同时它也是油气运移的重要通道。
歧南9X1断块：控制井号歧南9X1井，该断块四周北三条断层所遮挡，沙一段底界高点埋深2468m，幅度132m，面积0.4km2；沙三段第一套油层顶界高点埋深2530m，幅度100m，面积0.4km2。
歧南9X2断块：控制井号歧南9X2井，该断块北、西、南三面被四条断层所遮挡，沙一段底界高点埋深2560m，东侧圈定范围以2730m等高线为界，闭合幅度170m，面积0.7km2；沙三段不含油。
⑵ 断层特征
控制本区构造及油气聚集的主要断层为南大港断层、羊北断层，它们切割深度大，发育规模大，是本区重要的油气运移通道。
另外，发育的次级断层有南G3井南断层、歧南9X1井南断层、歧南9X2井北断层及歧南9X1井东断层等，它们对本区的构造及油气聚集也具有控制作用。
南G3井南断层：走向北东，目的层段断距为30m左右，向上最浅切割至东营组，向下延伸至中生界。
图12 歧南9X1井区“y”字型断层组合示意图
歧南9X1井南断层：走向近东西，断距中间大，为100m左右，两侧较小，为20m左右，发育时间上至东营组，下至中生界老地层，与南G3井南断层一起形成“y”字型断层组合（如图12所示），油气运移条件优越，是油气运移的
主要通道。
歧南9X1井东断层：走向近南北，断距较小，为20m左右，主要发育在沙河街组内部，对歧南9X1井区油气分布起到一定的控制作用。歧南9X2井北断层：走向近东西，断距为20m左右。
三、地层特征
本区储集层自上而下有5套，分别是：上第三系明化镇组砂岩储层、馆陶组砂岩储层，下第三系东营组砂岩储层、沙一下段生物灰岩储层和沙三段砂岩储层，中生界。主要含油层系为沙三段砂岩储层，沙一下段生物灰岩储层次之。现分别对其储盖组合进行描述。（见简表1）
1.上第三系明化镇组：厚度1300m左右，整体上为岩性粒度上粗下细的河流相发育的逆旋迴沉积特征，从岩性特征上可以分为上下两部分，上部为明上段，为大段浅棕黄色泥岩与浅灰色细砂岩互层，砂体发育，为逆旋迴沉积的上部；下部为明下段，以浅棕红色泥岩为主，局部夹浅灰色细砂岩，为河流相逆旋迴沉积的下部。
明化镇组与下伏馆陶组地层呈整合接触。
2.上第三系馆陶组：地层厚度400m左右，上部主要为灰白色含砾不等粒砂岩夹浅棕红色泥岩，中部为浅灰色细砂岩夹薄层灰绿色泥岩，下部以浅灰色细砂岩及含砾不等粒砂岩为主，底部为杂色砂砾岩，本组地层为典型河流相上粗下细结构的正旋迴沉积。与上覆明化镇组下段的泥岩构成储盖组合。
3.下第三系东营组：厚度400m左右，整体上以灰色泥岩为主，上部发育薄层灰色细砂岩及灰色泥岩，下部发育较厚的灰色泥岩，下部20m左右的鼓包泥岩为本区的标志层之一。
4.下第三系沙河街组一段：厚度300m左右，为滨浅湖沉积，上部为大段厚层深灰色泥岩与灰褐色、黄褐色、灰黄色油页岩互层中部为褐色泥质白云岩与深灰色泥岩互层，底部为灰白色生物灰岩，是本区的标志层。
沙一段与下伏下第三系沙河街组三段地层呈不整合接触。
歧南9X1井区地层简表 表1
地 层
厚度(m)
主 要 岩 性
第四系
平原组
300±
上
第
三
系
明化镇组
1300±
上部为浅棕黄色泥岩与浅灰色细砂岩互层，砂体发育；下部以浅棕红色泥岩为主，局部夹浅灰色细砂岩
馆陶组
400±
上部为灰白色含砾不等粒砂岩夹浅棕红色泥岩，中部为浅灰色细砂岩夹薄层灰绿色泥岩，下部以浅灰色细砂岩及含砾不等粒砂岩为主，底部为杂色砂砾岩
下
第
三
系
东营组
400±
整体上以灰色泥岩为主，上部发育薄层灰色细砂岩及灰色泥岩，下部发育较厚的灰色泥岩
沙河
街组
沙一段
300±
上部为厚层深灰色泥岩，下部为灰褐色、黄褐色、灰黄色油页岩及黄褐色泥质白云岩与深灰色泥岩互层，底部为灰白色生物灰岩
沙三段
200±
上部为深灰色泥岩、灰色泥质砂岩、灰色灰质砂岩及灰白色含砾不等粒砂岩交互，下部主要以浅灰色细砂岩为主，夹薄层含砾不等粒砂岩及泥岩
中生界
以暗紫红色泥岩为主，夹薄层砂质泥岩
5.下第三系沙河街组三段：地层厚度200m左右，上部为深灰色泥岩、灰色泥质砂岩、灰色灰质砂岩及灰白色含砾不等粒砂岩交互，下部主要以浅灰色细砂岩为主，夹薄层含砾不等粒砂岩及泥岩。
⒉ 地层分布特征
通过歧南9X1、歧南9X2井与歧97、歧124、歧119、南G3、扣35等邻井的全井段对比发现，该区地层层序发育正常，特征明显，在横向上地层较稳定，纵向上，由北向南、从东至西，东营组和沙一段地层逐渐增厚，也就是说，东营组和沙一段底界由西向东由南至北逐步抬高，表明本区在下第三系古地貌上是北高南低、西高东低的古地理沉积环境；歧97、歧31、歧29等井沙三地层缺失，而经钻井证实及结合地震资料分析，歧南9X2井钻遇沙三段边缘，逐渐尖灭。因此，歧29、歧31、歧97及歧南9X2以东为沙三段地层尖灭线。
图13 歧南9X1井区沙三段地层分布示意图
沙三尖灭线
四、储层特征
歧南9X1断块主力含油层为沙三段，沙一段次之，而歧南9X2断块，含油目的层为沙一下，沙三段不含油。以下将二个含油层系分述如下
（一）沉积特征
1.沙一段：
沙一段为湖相沉积，储层部位为沙一底部的生物灰岩。本区沙河街组一段沉积了一套深湖相的暗色泥岩，厚度达113m，累计厚度占沙河街组一段地层总厚度的75%，特点是色深、质纯，性较硬，微含灰质，富含有机质，为本区的主要生油岩。
2、沙三段
下第三系沙三段沉积时期，从沙三段沉积相图上看储层发育状况受孔店—南大港大的沉积环境的影响，该区整体表现为近岸水下扇基础上的滩坝沉积环境。（见附图1）根据沉积旋回特征，油层发育特点，岩电组合特征，泥岩隔层的稳定程度，又将沙三段划分为沙三Ⅰ和沙三Ⅱ两个油组。
沙三Ⅰ：
沙三Ⅰ储层段是本区两个主力含油层系之一，它夹持于上下两套暗色泥岩之中，地震反演呈扇形分布，砂体较厚的部位，位于南界断层附近，储层厚度大于15ｍ，物源来自南部的扣村突起、平面展布为向北推进的水下扇沉积体。
沙三Ⅰ可分为上下两个砂体，或称之为沙三Ⅰ１、沙三Ⅰ２，它们之间有3-7.4ｍ稳定的岩性或物性隔层存在。而上下两个砂体也是有多个次一级砂体叠置或间互，砂岩之间有泥质或物性夹层。
沙三Ⅰ1储层岩性为细砂岩及少量粉砂岩，砂岩厚度4.0-5.3ｍ，一般由2-3个次一级砂体组成。由于各井砂体厚度相近，难以看出砂体的展布规律。
沙三Ⅰ2储层岩性为细砂岩，是由2-4个次一级砂体所组成，砂体之间有较薄的泥岩或泥质粉砂岩隔夹层存在。
3、沙三Ⅱ：
沙三Ⅱ储层段是本区主力开发层系，位于沙三Ⅰ储层段之下，有14-45ｍ泥岩段相隔，该泥岩段有自西向东（向洼陷方向）逐渐加厚的趋势，这与地震资料相吻合。
沙三Ⅱ储层岩性为岩屑细砂岩，是由10余个次一级砂体所组成，砂岩的叠加厚度3.6-36.2ｍ不等，地震反演显示为扇形沉积，扇中部位位于歧南9ｘ1井，砂体厚度达30ｍ以上，扇体向东北方向延伸。
9ｘ2井接近扇端的外部边缘，为沿岸砂坝，纯砂岩厚度仅3.6ｍ，岩性变细，层数明显减少。沙三Ⅱ储层无论储集段及单砂体多具反韵律特征，储集段的上部及单砂体的顶部其岩性及物性都较下部好，从现有的资料认为沙三Ⅱ应为近物源的进积水下浊积扇沉积。
（二）砂体分布
图14为王徐庄地区沙三段砂岩等厚图，从图中可以看出，本区的沉积物来自于羊三木—扣村凸起，砂体展布方向主要为北东向。
歧南9X1—歧南9X2井井区砂体处于物源区羊三木—扣村凸起边缘，砂体较厚，成为了该区有利的油气储集体。
歧637
歧19
歧638
歧2
歧119
歧南9×1
南G3
歧126
歧14
歧31
歧124
扣35
扣25
扣33
歧100
羊三木—扣村凸起
滩
坝
滩
滩
坝
坝
滩
坝
歧南9X2
图14 王徐庄地区沙三段砂岩等厚图
（三）储层物性
据电测解释，沙三Ⅰ１油层平均孔隙度为15.5％，平均渗透率51.6ｘ10-3μm2，泥质含量18％。为低孔低渗储层。据电测解释，沙三Ⅰ2油层平均孔隙度为17％，平均渗透率89.3ｘ10－３μm2，泥质含量10.6％。为低孔中渗储层。本区沙三Ⅰ无取芯资料，电测数据仅供参考。
根据取心井资料来看，沙三Ⅱ储层岩石主要类型为岩屑长石细砂-粉砂岩、岩屑长石细砂岩、岩屑长石细不等粒砂岩，碎屑含量90%以上，岩屑主要由长石、石英、花岗岩岩块、中酸性喷出岩岩块、燧石岩岩块组成。风化度磨圆度均为中等，长石高岭土化、绢云母化。孔隙类型为粒间孔，重结晶的方解石零星分布、云母泥沿孔隙或颗粒边缘分布。胶结类型以孔隙-接触式为主，沙三Ⅱ油层平均孔隙度为19.97％，平均渗透率135.8ｘ10－３μm２，泥质含量9.1％。为中孔中渗储层。
五、油藏特征
歧南9X1井区含油目的层为沙一下和沙三段，歧南9X1断块主力含油层为沙三段，沙一段次之，而歧南9X2断块，含油目的层为沙一下，沙三段不含油。
⒈ 油层埋深
从完钻井的资料来看，歧南9X1断块沙三段油层埋深为2600m左右，油层单层有效厚度大，沙三Ⅰ油组有效厚度12.2m/2层，沙三Ⅱ油组有效厚度22.2m/1层（据歧南9 X1井）含油井段在纵向上较为集中为2558~2620m，沙一下油层埋深为2510左右，含油井段为2504~2520m；歧南9X2井断块沙一下油层埋深为2650m左右，油层单一，含油厚度小，油层的分布主要受岩性、物性所控制，物性的好坏对于油层的存在起关键的作用，而物性的变化与生物灰岩的厚度、沉积相带等方面有关，含油井段为2648~2652m。本次工作对沙一段储层进行了地震反演与追踪，但由于储层仅3ｍ左右，效果不理想。要进一步定量描述沙一段油层的分布，有一定难度。
2. 油藏类型
从前面综合研究成果来看，歧南9X1井区横向地层分布稳定，储层发育，生、储、盖组合有利于油气聚集，断层对该区构造和油气分布起到了控制作用，因此该区油藏类型为受构造控制的断块油气藏。
3. 油藏温度与压力
歧南9X1断块只有一口井试油，测压数据较少，根据本断块测压资料表明，该断块地层压力26.25MPa，地层温度106℃，压力系数1.0274，温度梯度4.06℃/100m，属正常温度、压力系统。
歧南9X2断块只有试油井一口，在进行中。
4. 流体性质
⑴ 地层原油性质
歧南9X1断块只有歧南9X1井（沙三油组的22、23号层）取得高压物性资料，其分析结果为：地层原油密度0.7205g/cm3，地层原油粘度0.508mPa.s，饱和压力11.99MPa，体积系数1.294，饱和一次脱气比77.5m3/m3。（详见下表2）
歧南9X1井高压物性表 表2
层位
层号
地层 压力
地层温度
饱和 压力
油气比
收 缩 率
体积系数
地层原油压缩系数
地层原油密度
地层原油粘度
溶解系数
(MPa)
(℃)
(MPa)
m3/m3
(%)
(10-4/MPa)
(g/cm3)
(mPa.s)
(m3/m3/MPa)
沙三
23
26.25
110
11.39
65
20.2
1.254
14.66
0.7301
0.509
5.7068
沙三
22
25.81
108
12.58
90
25
1.334
16.04
0.7108
0.507
7.1542
歧南9X2断块未取高压物性。
⑵ 地面原油性质
根据歧南9X1断块沙三油组的试油资料统计，该断块平均原油密度0.8435g/cm3，原油粘度50℃时5.84mPa.s，凝固点23.5℃，
歧南9X1断块原油性质表 表3
井号
层位
层号
密度
g/cm3
粘度
mPa.s
凝固点
℃
含蜡量
%
含硫量
%
胶质沥青
%
歧南9X1
沙三
23
0.8456
6.78
27
12.44
0.1
18.51
沙三
22
0.8414
4.89
20
11.07
0.09
18.01
平均
沙三
0.8435
5.84
23.5
11.76
0.095
18.26
含蜡量11.76%，含硫量0.095%，胶质沥青含量18.26%。（详见表3）
⑶ 气分析
根据歧南9X1断块沙三油组的试油资料统计，该断块天然气的平均相对密度0.9143g/cm3，二氧化碳含量1.18%，甲烷含量64.2%，乙烷9.18%。 （详见下表4）
歧南9X1断块天然气性质表 表4
井号
层位
层号
CH4
C2H6
CO2
密度
%
%
%
g/cm3
歧南9X1
沙三
23
66.84
8.09
0.93
0.8884
沙三
22
61.56
10.26
1.42
0.9401
平均
沙三
64.2
9.18
1.18
0.9143
⑷ 地层水性质
歧南9X1断块沙三油组试油只有23号层出水，地层水氯离子含量1276mg/L，总矿化度2823mg/L，属NaHCO3型。（总矿化度偏低认为不是地层水）
六、储量计算
歧南9X1井区两个断块歧南9X1断块和歧南9X2断块分别有歧南9X1和歧南9X2两口井控制。歧南9X1井含油层为沙一下、沙三段，歧南9X2井仅沙一下含油，因此我们分层位、分断块进行了储量估算。
⒈ 储量参数确定
⑴ 含油面积
以沙一段底界、沙三段第一套油层顶界构造图为基础，综合测井、录井、试油资料确定油水界面及油柱高度，根据地层倾角，平面上外推含油范围，分断块圈定沙一下、沙三段含油面积。
歧南9X1断块沙一下含油面积为0.4km2；沙三段含油面积为0.4km2；
歧南9X2断块沙一下含油面积为0.7km2。
⑵ 有效厚度
由于歧南9X1井和歧南9X2井分别处于两个断块的要部，计算储量时分别采用它们各自含油层段的有效厚度值。歧南9X1井沙一下含油层段有效厚度18、19、20号层总计为3.2m，沙三段含油层段22、23号层总计为34.4m；歧南9X2井沙一下含油层段有效厚度23号层为3.2m。
⑶ 单储系数
沙三段：2002年8月勘探对歧南9X1井区沙三段进行了新增探明储量的初步计算，因此单储系数选用此次计算结果，为8.7×104t/km2.m；
沙一下：歧119断块目的层为沙一下，且目的层深度同歧南9X1井区相当，因此单储系数选用歧119断块上报储量的结果8.2×104t/km2.m。
⒉ 储量计算结果
根据以上选取的参数，利用容积法对歧南9X1井区进行储量预算，歧南9X1断块沙三段探明地质储量120×104t；沙一下储量10.5×104t，歧南9X2断块沙一下控制地质储量18.4×104t，以歧南9X1断块沙三段储量丰度为最高。（详见表5）
歧南9X1井区储量数据表 表5
断块
层位
含油
面积
(km2)
厚度
(m)
单储系数
(×104t/km2.m)
储 量
(×104t)
储量
丰度
控制
井数
歧南9X1
沙三段
0.4
34.4
8.7
120
300
1
沙一下
0.4
3.2
8.2
10.5
26.25
1
歧南9X2
沙一下
0.7
3.2
8.2
18.4
26.29
1
七、油藏动态及方案部署
（一）试油、试采简况
截止2002年9月王徐庄油田新区块歧南9X1、歧南9X2断块共有完钻井2口（歧南9X1、歧南9X2），两口完钻井均已试油，。试采井1口（歧南9X1）。具体情况如下；
⒈ 歧南9X1断块：
歧南9X1井共试油二次，均为沙三油组，沙一下油组未试油。
第一次试油试射开23号层，井段为2872.99~2882.99m，射开厚度10.0m/1层，自喷9mm油嘴，日产油45.5t，日产气3369m3，含水4.6%，累产油120.5t，累产气5791m3，累产水5.7m3。
第二次试油射开22号层，井段为2822.06~2840.16m，射开厚度18.1m/1层，自喷6mm油嘴，日产油45.4t，日产气2545m3，累产油54.2t，累产气3216 m3，无水。
歧南9X1井于2002年6月20日正式投产，生产层位沙三，井段2822.0~2840.1m，自喷5-3mm油嘴，初期日产油23.61t，截止2002年9月，日产油20.15t，日产气1970m3，累产油544t，累产气53180m3，试采曲线见图15。地层测试资料解释成果中，表皮系数S=-1.07，表明井筒附近地层未受到污染，井壁较完善。地层有效渗透率K=130.5×10-3μm2，动态地验证了该区地层的渗透性高，储层物性较好。
图15 歧南9X1井试采曲线图
⒉ 歧南9X2断块
该断块含油层位为沙一下，歧南9X2井试油射开23号层，射孔井段为2750.17~2753.67m，射开厚度3.5m/1层，测液面1058m，折日产60.2t。
（二）试油、试采特征
目前歧南9X1断块有试采井一口（歧南9X1），生产层位为沙三油组，得到的资料较少。
⒈ 油井试油、试采均自喷生产，产量较高，单井千米井深日产量9.22t。
⒉ 油品性质好，低密度，中等粘度，低凝固点。该断块的平均原油密度0.8435g/cm3，原油粘度50℃时5.84mPa.s，凝固点23.5℃，含蜡量11.76%，含硫量0.095%，胶质沥青含量18.26%。
⒊试采生产压差小，米采油指数高，22号层试油未测压，试采生产压差为0.82MPa，米采油指数2.36t/d.m.MPa。
⒋ 油井自投产以来，未出水。
⒌ 系统试井资料分析
为了进一步落实歧南9X1断块沙三油组的生产能力，求取合理的工作制度、产能、生产压差、地层能量等参数，以便更好的开发该区块，为开发论证提供依据，因此，对歧南9X1井进行了系统试井。
歧南9X1井于2002年6月27日~2002年7月9日进行系统试井，试井数据见下表8。
歧南9X1系统试井数据表 表8
日期
工作制度（mm）
日产油（m3）
日产气
（m3）
油气比 （m3/ m3）
流压
（MPa）
6.28-7.01
3
17.7
880
50.06
20.80
7.02-7.05
4
21.95
1791.5
82.53
19.99
7.06-7.09
5
15.05
1495
99.97
19.97
针对现有的试井资料，做了试井分析曲线（见图16），从曲线上看与标准曲线相吻合，在4mm至5mm油嘴时产量下降快。在3mm油嘴时产量相对较低，超过4mm油嘴时产量开始下降，因此，为保证该断块合理、经济而有效的开发，确定工作制度为3.5mm油嘴。
图16 歧南9X1井系统试井曲线图
总之，从目前的试油试采情况看，歧南9X1断块油质较好，生产压差较小，产量较高。因此要合理的利用天然能量，控制生产压差及采油速度，以达到经济有效地投入开发。
（三）方案部署
⒈开发方式
歧南9X1断块（沙三）：与五断块相邻，且开发层位相同，借鉴五断块老区开发经验，针对歧南9X1断块地质特征及试油、试采状况，歧南9X1断块的开发方式初期适当利用天然能量，在产量、液面、压力明显下降情况下，不失时机的注水开发，五断块注水开发效果较好，因此在本区也适宜注水开发。
歧南9X2断块（沙一）：在王徐庄油田的开发实践证明，对于生物灰岩裂缝油田要做到稳产，必须保持压力，借鉴王徐庄油田老区的开发经验，确定在本区块采用注水开发。
2. 开发层系
为保证各油层对注水方式和井网具有共同的适应性，减少开采过程中的层间矛盾，把特性相近的油层组合在同一开发层系。
由于沙一下和沙三油组油层各项特性有差异，两层油组之间具有良好的隔层（30多米），故将两个油组分层开采。
歧南9X1断块沙三油组为一套层系开发，以23号层为主力开发层，22号层作为接替层以确保较长的稳产时间。
歧南9X2断块含油层位为沙一下油组，根据本区油层特点，确定本断块沙一下油组为一套层系开发。
3.井网、井距：根据歧南9X1断块油藏的构造形态、含油面积、储层特征及油层分布特征，同时借鉴五断块布加密调整井的经验，歧南9X1断块采用200m井距开发。
歧南9X2井区：根据经济下限井距及产量的计算，该井区采用450m井距开发。
4. 单井生产能力的确定
歧南9X2断块的歧南9X2井正在试油，没有相应的资料，无法确定单井的生产能力。因此只能够确定歧南9X1断块沙三油组的单井生产能力。根据歧南9X1断块米采油指数、油层动用厚度、生产压差，确定该块单井生产能力为18.0t。
5. 方案部署
歧南9X1断块的沙三油组：根据以上设计井网、井距，确定歧南9X1断块采用井距200m的三角形井网，共布井10口，其中采油井7口，注水井3口，利用探井1口，钻新井9口（如图17），平均井深2950m，进尺2.655×104m，单井日产18t，日产水平126t，新建产能3.528×104t。
图17 歧南9X1井区沙三油组井位部署图
歧南9X2断块的沙一下油组；根据以上设计井网、井距，确定歧南9X1井区采用井距450m的三角形井网，共布井2口，其中采油井1口，注水井1口，钻新井2口，平均井深2830m，进尺0.566×104m；歧南9X2井区共布井3口，其中采油井2口，注水井1口，利用探井1口，钻新井2口，平均井深2830m，进尺0.566×104m。
歧南9X1、歧南9X2断块方案部署表
断块
层位
总井数
采油井
注水井
探井
钻新井
进尺
日产油
总日 产油
新建 能力
口
口
口
口
口
104m
t
t
104t
歧南9X1
沙三
10
7
3
1
9
2.655
18
126
3.528
歧南9X2
沙一
5
3
2
1
4
1.132
八、井位优选及实施效果分析
（一） 井位优选
在歧南9X1井区综合地质评价的基础上进行了方案部署，并对评价井井位进行了优选。歧南9X1井23号层底部5m（2884.0~2889.0m）电测解释为水层，而该层泥质含量为27.5%，高于主力油层，结合电测曲线来看，该水层可疑，因此歧南9X1断块的油层及储量规模有待进一步落实。综合各种研究成果2002年10月在歧南9X1井区较低部位优选产能评价井歧南9-12井，目的是评价沙一下、沙三段油层，落实该区构造、储量及产能情况，若该井钻探取得较好的效果，则可有利地保证歧南9X1断块其它8口井的成功钻探。
（二）实施效果分析
歧南9-12井于2002年11月22日完钻，井深2794~2815m钻遇Ⅰ类油层10.8m/2层，与设计相符。12月射开井段2794.5~2813.8m，射开厚度10.1m/2层，5mm油嘴自喷，日产油23t，气未测，累产油157t，无水。在此基础上部署钻探了5口井，即歧南5-12、歧南5-16、歧南7-14、歧南7-18井和歧南11-18井，均钻遇较好油层，钻井成功率100%，为优质高效开发歧南9X1断块创造了条件。截止到目前，歧南9X1井区内已有探井1口（歧南9X1），评价井1口（歧南9-12），生产井5口，共计完钻井7口，其中采油井5口，注水井2口（歧南9-12和歧南11-18）（见附表1）。
在实施过程中，设计取芯井一口（歧南5-16），共取芯2筒，第一筒井段2679~2687.8m，芯长8.8m，收获率100%；第二筒井段2687.8~2694.53m，芯长6.73m，收获率100%。
截止2003年10月该区块已累产油3.1436×104吨，累产气1499.772×104m3。成为2003年新区产能建设的重点区块。
九、结论与建议
（一）结论
1.通过开发方案的实施歧南9X1断块目前共有完钻井6口，探井1口，钻新井5口，钻井成功率100%，构造落实精度高。
2. 从目前的试油试采情况看，歧南9X1断块油质较好，生产压差较小，产量较高。
（二）建议
1.沙三Ⅱ与沙三Ⅰ相比有更大的储量，应把开发重点放在沙三Ⅱ，不易过早上返，以免造成资源浪费。
3.歧南9X1井区目前自喷生产，为了保证本区块有较长的自喷期，采用早期注水，保持地层压力开采。
4.、无论是采油井还是注水井，均必须严格按监测方案技术标准录取资料，求取齐、全、准的开发生产数据及动态监测资料，为开发方案的实施及时调整提供可靠的地质依据。
5. 歧南9X1井区内的歧南9X2断块含油层较薄，而且单一，在开发中无后备接替层。因此立足于层内挖潜，加深油层改造措施，对生物灰岩进行酸化，以提高油井的产量。
