科克塔斯水库蓄水安全鉴定监理报告(最终监理).docx

国投科克塔斯水库工程

蓄水安全鉴定监理自检报告

葛洲坝集团项目管理有限公司
科克塔斯水库工程监理部
二0一五年八月

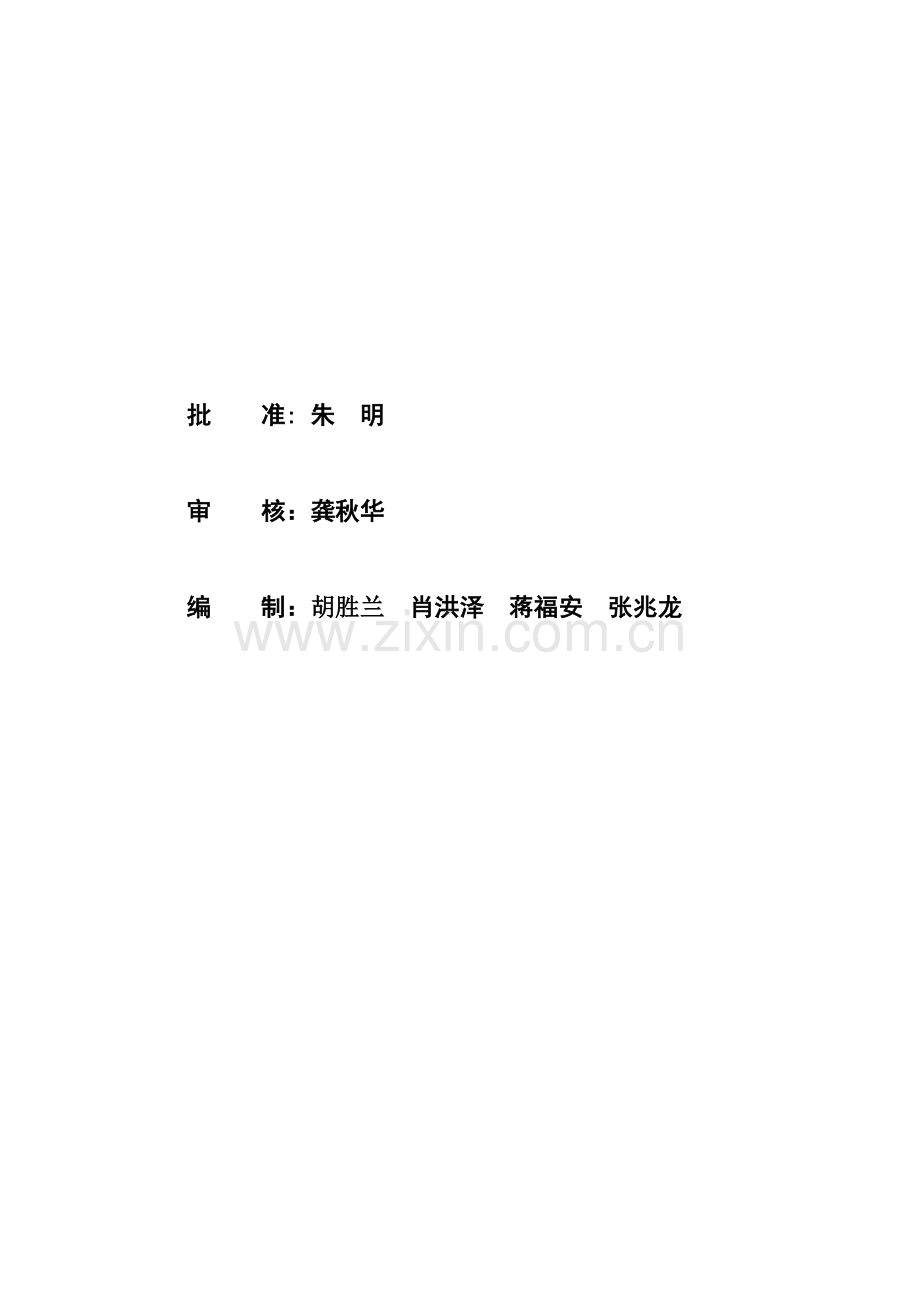

批 准: 朱 明
审 核：龚秋华
编 制：胡胜兰 肖洪泽 蒋福安 张兆龙

目 录

1 工程概况
1.1工程位置、任务及规模 3
1.2 工程监理范围 3
1.3 工程施工概况 3
2 监理规划 4
2.1 监理质量方针及目标 4
2.1.1 监理质量方针 4
2.1.2监理目标 4
2.2 监理组织机构 4
2.3 监理职责及监理工作制度 5
2.3.1监理职责 5
2.3.2监理人员岗位职责 6
2.3.3 监理制度 10
2.4 监理检测方法与手段 13
2.5 监理措施 13
2.5.1 组织措施 13
2.5.2 技术措施 23
2.5.3 经济合同措施 24
3 监理过程 38
3.1质量控制 28
3.1.1 质量控制的主要做法 28
3.1.2施工测量控制情况 29
3.1.3原材料、中间产品及设备质量控制 30
3.1.4土、石方开挖工程施工工艺及质量控制措施 30
3.1.5混凝土工程 31
3.1.5灌浆工程 35
3.1.6坝体填筑工程施工质量控制 56
3.1.7趾板和面板浇筑施工质量控制 58
3.1.8施工期大坝安全监测 ...................................67 3.1.9金属结构 .............................................. 80
3.2投资控制情况 87
3.2.1综述 87
3.2.2工程计量支付程序和原则 87
3.2.3投资控制分析与评价 88
3.3进度控制情况 88
3.4 信息及合同管理情况 89
3.4.1信息管理情况 89
3.4.2 合同管理情况 89
3.5现场协调与设计协作 90
3.6资料整理 90
3.6.1监理自身形成的竣工资料整理 90
3.6.2审查施工单位编制的竣工资料 91
3.7评定工程质量等级 91
4 监理效果 91
4.1工程质量控制效果 91
4.2工程投资控制效果 94
4.3工程进度控制效果 94
4.4安全与文明施工管理 94
5.1事故、质量缺陷情况及处理............ ........................ 95
5.2从安全监测仪器埋设及初步观测成果作出评价 ... ................ 96
5.6从管理角度看，工程质量和形象面貌是否具备下闸蓄水条件 ....... 96
6 经验与建议 97
6.1 经验 97
7、附件 97
7.1监理主要工作人员表 97
7.2 建设监理大事记……………………………………………………... ...........98附页……………………………………………………........................................116

1.工程概况
1.1工程位置、任务及规模
科克塔斯水库位于伊宁市北部的匹里青河出山口水文站上游0.5km处，水库距伊宁市约30km，据国投伊犁电厂3.2km，水库是以工业和城镇生活供水、灌溉兼顾防洪和发电等综合利用的水利枢纽工程。
水库是以工业和城镇生活供水、灌溉兼顾防洪和发电等综合利用的水利枢纽工程。
科克塔斯水库工程规模为中型，工程等级为Ⅲ级。永久性主要建筑物中档水大坝按2级设计，引水发电洞、溢洪道、发电厂房建筑物均按3级设计，次要建筑物按4级设计。
工程建设单位：国投伊犁能源开发有限公司
工程设计单位：黄河勘测规划设计有限公司
工程监理单位：葛洲坝集团项目管理有限公司
工程施工单位：中国水电建设集团第三工程局有限公司
中国水电建设集团十五工程局有限公司

建设地点：新疆伊宁县
建设规模：水库总库容4593万m3，装机容量2×2MW。
1.2工程施工
1.2.1科克塔斯水库枢纽主要建筑物由混凝土面板堆石坝、溢洪道、引水发电洞、灌溉洞及电站厂房等建筑物组成。
1.2.1.1 大坝
①混凝土面板堆石坝坝顶高程969.00m，坝顶长度242.50m，坝顶宽度10.00m，坝基开挖最低高程877.00m，最大坝高92.00m，坝顶上游设3.70m高的“L”型混凝土防浪墙。上游坝坡1:1.4，在925.00m高程以下的面板上游，设顶宽6.00m、坡度为1:2的土石压坡体。下游坝坡在946.00m高程以上为1：1.5，在946.00m高程以下为1：1.4，并分别在946.00m高程和923.00m高程设5m宽的马道。
②面板厚度：顶部厚度0.30m，相应高程处的厚度ｔ＝0.30+0.003H确定面板。
③面板分缝分块：根据地形条件、施工条件及工程类比进行分块，河床部位垂直缝间距为15m，岸坡部位适当加密，间距为7.5m。
④坝基采用帷幕灌浆防渗，灌浆深度按深入岩体透水率小于5Lu内5m控制，左岸根据坝高考虑向山体内延伸115m，右岸根据正常蓄水位与地下水位线相交的原则控制帷幕向山体内延伸120m。左、右岸坝肩防渗帷幕深约10.00~60.00m，河床坝段帷幕深约27.80m。
⑤.由于两岸坝肩岸坡陡峻，因此左右岸采用灌浆平洞进行洞内灌浆，灌浆平洞断面尺寸为2.5m×3.5m，灌浆洞轴线与坝轴线一致，左坝肩灌浆平洞洞长100m，右坝肩由于布置有溢洪道，灌浆洞相对较短洞长为83.00m。帷幕灌浆设一排，孔距2.0m。
⑥受风化、卸荷的影响，趾板局部段岩体裂隙发育，趾板地基需要进行固结灌浆处理，以提高趾板地基的承载力和抗渗透破坏能力。河床段趾板设三排固结灌浆孔，两岸趾板基础在帷幕灌浆孔上下游各布置一排，固结灌浆孔孔距2m，深度8m。
1.2.1.2溢洪道
①开敞式溢洪道布置于河床右岸，紧邻右坝肩，按3孔布置，由引渠段、控制段、泄槽段和挑流鼻坎段组成。溢洪道引水渠段主要是将库水平顺地引入控制闸，引渠底板高程958.00m，轴线长141.40m，采用喇叭开口，开口前沿宽度约45m。引渠接近闸室段设置12m长衬砌直段，衬砌底板厚0.6m。边墙采用混凝土结构，厚度1.0m。
②闸室控制段位于右坝肩右侧，基础置于新鲜的火山角砾岩上，闸室采用三孔布置，每孔净宽4.00m，边墩厚度2.5m，总宽17.00m；闸室沿水流向长25.00m；闸室顶高程与大坝高度齐平。上部设启闭机室及交通桥。闸室底部及两侧灌浆帷幕与坝肩及右岸山体连接。
③泄槽底坡的确定应根据泄槽内水流平顺、水面线平稳的原则，并结合地形尽可能减少开挖和回填工程量。泄槽采用陡坡的方式，闸室后泄槽底坡为1:3.243，泄槽段为矩形横断面，宽度10m混凝土底板衬砌厚1.00m，泄槽段总长度约151.00m。
④挑流段采用与泄槽等宽的连续式鼻坎，其反弧半径为40.83m，挑射角为30°，鼻坎顶高程为907.00m，水流直接挑入匹里青河。
⑤溢洪道总长213.00m，设计最大下泄流量为294m3/s。
1.2.1.3引水发电洞
①引水发电洞布置于河床左岸，进口高程928.00m，采用压力洞布置型式，洞身为内径1.80m的圆洞，洞长330m，下游洞底高程为886.50m。进口塔架段长12.00m，宽8.00m，底板高程为928.00m，顶部高程与大坝坝顶高程相同为969.00m。进口塔架上布置启闭机室及交通桥，在969.00m高程布置交通路，与坝顶公路相连接。闸室采用有压进水口，孔口宽2.50m，高4.20m，设平板事故检修门一扇。
②引水发电洞后接发电厂房。
1.2.1.4电站厂房
1.2.1.4.1厂区布置
①根据厂区地形地质条件，采用地面厂房布置型式，厂房坐落在较完整的基岩之上，主要建筑物包括主厂房、副厂房、安装间及尾水渠等。
②电站为卧式机组，厂房由右向左依次为2#、1#机组、安装间，副厂房布置在主厂房的上游侧。主厂房的对外交通主出入口，布置在安装间左山墙侧，与进厂公路相连。厂房上游侧设置6.50m宽的通道，靠山坡侧平行布置排水沟和电缆沟，安装间左侧设置12.00m×12.00m的回车场。
③主变压器布置在厂房左侧898.60m高程的室外平台靠山坡侧。
1.2.1.4.2主副厂房及安装间布置
①电站布置2台2MW的卧式水轮发电机组，额定流量3.84m3/s，额定水头61.44m，机组安装高程为896.10m，厂房内设1台16t电动单梁起重机，轨距为10.00m，轨顶高程为904.30m，厂房屋顶采用轻钢结构。电站校核洪水位897.57m，设计洪水位897.14m，正常尾水位894.78m，最低尾水位894.50m。
②由于电站尾水位较高，为了使厂房既能满足防洪要求，又节省工程量，主厂房安装间和主机段采用错层布置，安装场高程898.90m，发电机层高程895.30m。主厂房总长36.17m，跨度为11.60m。
③安装间分两层布置，安装场层高程为898.90m；底层高程为897.20m，布置透平油及绝缘油系统设备间和机修间。副厂房布置在主厂房的上游侧，总宽8.25m。
1.2.1.4.3尾水布置
①尾水平台高程为898.60m。机组尾水闸门孔口尺寸为3.60 m×1.50m（宽×高），底板高程892.90m，采用平板钢闸门，两台机组共用一台单轨移动式启闭机。
②厂房基坑地质情况及边坡支护措施
③厂房建基面高程890.00m，厂房基础坐落在弱风化玄武岩上。
④厂区地坪高程898.60m以上开挖形成的永久边坡最大高度为65m左右。根据地质资料，岩石边坡设计坡度采用1:0.5。参照已建工程类似边坡处理方案，厂房边坡加固处理措施如下：采用F22的系统砂浆锚杆，长5.0m，梅花状布置，间排距3.0m；边坡全部用钢筋网喷混凝土保护，喷层厚0.1m，钢筋网φ6@0.15m×0.15m，同时布置φ76、间距4.0m×4.0m的排水孔。
1.2.1.4.4灌溉洞及生态基流
①为满足新增灌区灌溉用水需求，在河床左岸引水发电洞上游右侧布置一支洞作为引水灌溉洞，洞身为直径1.80m的圆洞，洞长50m，出口高程923.00m。出口处设阀室，布置检修阀和工作阀。最大引水量2.60m3/s，作为新增灌区续建工程的引水口。
②生态基流流量为0.9m3/s，生态基流全采用电站尾水引用，由电站尾水直接流入河道。
③厂房尾水渠末端预留老灌区和工业、城镇生活供水、生态环境用水的取水口。
2 监理规划
2.1 监理质量方针及目标
2.1.1 监理质量方针
始终遵循“守法、诚信、公正、科学”的准则，认真贯彻“监督、管理、公正、协调、服务、廉洁”的工作方针，按照“公正、独立、自主”的监理原则，以施工承包合同规定的质量等级作为质量控制的基本目标，以合同文件和设计文件为依据，在监理工程中严格按照有关的规程、规范控制工程施工质量，使工程达到优良标准。
2.2监理目标
2.2.1质量目标
①工程施工质量按单位工程、分部、单元工程划分，以单元工程为基础进行检查和质量等级评定。工程质量应达到施工承包合同及施工技术的要求。按合同的要求，工程质量等级达到优良的标准。
2.2.2工期目标：
2.2.2.1工程进度计划里程碑目标
①施工道路工程里程碑目标
2011年7月：准备工程开工；
2012年11月：准备工程完工；
②导流洞工程里程碑目标
2012年3月初：导流洞开工；
2013年8月底：导流洞施工完成；
2014年1月初：河道截流；
2014年2月中旬：围堰施工完成；
2015年10月：导流洞闸门下闸封堵。
③泄洪洞工程里程碑目标
2014年3月初：泄洪洞工程开工；
2015年10月：导流洞闸门下闸封堵与泄洪洞完成龙抬头施工；
2015年12月：泄洪洞工程完工；
④溢洪道工程里程碑目标
2014年3月：溢洪道工程开工；
2014年10月：溢洪道工程完工具备过水条件。
⑤大坝里程碑目标
2014年3月~11月：大坝堆石填筑施工完工；
2015年4月~ 7月：大坝面板浇筑施工完工。
⑥引水发电工程里程碑目标
1）进水口
2014年6月~ 8月，进水口引渠开挖完成；
2014年9月~ 2015年4月，引水发电洞开始开挖施工完成；
2015年4月~9月：进水口塔架混凝土浇筑及闸门安装完成；
3）发电厂房
2014年6月~ 11月底：主厂房、副厂房开挖；
2015年4月~ 7月：厂房混凝土浇筑；
2015年8月~10月：机组安装试运转完成
2.2.3投资目标：实际结算的合同内工程量控制在监理范围内合同项目的工程量以内，减少或尽可能不发生可以避免的工程变更和索赔。
2.2.4安全控制目标：“四无”即无工伤死亡事故，负伤率3‰以下；无重大机械设备事故；无交通死亡事故；无重大火灾、洪灾事故。
2.2.5文明施工与环境保护目标：以进场后制定的《工地安全文明施工管理办法》为管理目标，创建文明生产工地。
2.3监理组织机构
2.3.1按照监理合同要求监理单位派出常驻施工现场的监理机构葛洲坝集团项目管理有限公司科克塔斯水库工程监理部。监理部对监理合同中规定的所有工程项目实施全过程的监理。监理部实行总监理工程师负责制，监理工程师、监理员协助总监掌握现场施工情况和协调各方关系，以及负责分管范围内的工作。监理部设三个标段分部，CI标负责导流洞工程和大坝岸坡开挖，CII标负责负责泄洪排砂洞、大坝和溢洪道工程，CIII标负责引水发电洞和厂房工程。监理部组织机构图如下图所示。
总监理工程师
CII标
专业监理工程师
监 理 员
CI标
CIII标
专业监理工程师
专业监理工程师
监 理 员
监 理 员

2.3.1监理职责及监理工作制度
2.3.1.1监理职责
①协助发包人与勘测设计、科研单位签订勘测设计、科研试验及施工图供图协议；
②协助发包人进行工程招标和签订工程建设合同；
③全面管理工程建设合同，就承包人选择的分包单位资格进行审查并经发包人批准；
④督促发包人按工程建设合同的规定，落实必须提供的施工条件，检查工程施工单位的开工准备工作，并在检查与审查合格后签发工程开工令；
⑤审批承包人提交的施工组织设计、施工进度计划、施工技术措施计划、作业规程、工艺试验成果、临建工程设计以及使用的原材料等；
⑥签发补充的设计文件、技术规范等，答复工程施工单位提出的建议和意见及组织设计交底等有关会议；
⑦工程进度控制：根据工程建设合同总进度计划，编制控制性进度目标和年度施工计划，并审查批准承包人提出的施工实施进度计划和检查其实施情况。督促承包人采取切实措施，实现合同的工期目标要求。当实施进度发生较大偏差时，及时向发包人提出调整控制性进度计划的建议意见，经发包人批准后，完成进度计划的调整；
⑧施工质量控制：审查施工单位的质量控制体系和措施，核实质量文件；依据工程建设合同文件、设计文件、技术标准，对施工的全工程进行检查，对重要工程部位和主要工序进行跟踪监督。以单元工程为基础，按水利部《水利水电基本建设工程单元工程质量等级评定标准》和《水利水电工程施工质量评定规程》的要求，对施工单位评定的工程质量等级进行复核。在施工工程中监督施工单位做好施工质量缺陷记录，落实质量备案制度，组织质量事故调查，分析评定质量事故等级及审批质量事故处理措施。按有关规程、规定,承担工程缺陷责任期的监理工作；
⑨工程投资控制：协助发包人编制投资控制目标和分年度投资计划；审查施工单位提交的资金流计划，审核施工单位完成的工程量和单价费用，并签发计量和支付凭证；受理索赔申请，参与索赔调查和谈判，并提出处理意见。处理工程变更，下达工程变更令；
⑩工程监理单位应根据施工合同文件编制分部工程、关键部位、隐蔽工程验收计划，并报发包人批准。监理单位负责组织主持重要工序、关键部位、隐蔽工程、单元工程、分部工程的验收工作，协助业主进行单位工程验收、阶段验收、工程竣工验收。监理人要对其监理工程师签署的质量检验意见的真实性、可靠性负责；
⑪组织并主持对全部工程的所有部位及其任何一项工艺、材料和工程设备、构配件进行检查、检验和验收；
⑫施工安全监督：检查施工安全措施、劳动防护、环境保护措施和防洪渡汛措施，提出建议并督促落实执行；组织一般安全事故调查、审批处理措施；参加重大的安全事故调查；
⑬主持监理合同授权范围内工程建设各方协调工作，编发施工协调会议纪要；
⑭协助发包人按国家规定进行工程各阶段验收、审查设计单位和施工单位编制的竣工图纸和资料；
⑮信息管理：做好施工现场记录与信息反馈；按照监理合同附件要求编制监理月报、年报；按期整编工程资料和工程档案，做好文、录、表、单的日常管理，并在期限届满时移交发包人。
2.3.1.2监理人员岗位职责
2.3.1.2.1总监理工程师
①保持与业主的密切联系，了解其要求和愿望。
②确定监理部和各级监理人员的职责。
③参与业主与承包商之间的合同谈判，审核和确认承包商选择的分包商。
④审核承包商的开工申请，报业主同意后发布开工令。
⑤审查承包商的施工组织设计、施工技术方案和施工进度计划，提出修改意见。
⑥决定施工中重大技术问题，与业主共同商议审查工程设计变更。
⑦对工程承包合同的执行情况进行监督管理。督促、检查承包商严格执行工程承包合同和施工技术范规。
⑧调解业主与承包商之间的争议。
⑨对工程的进度、质量和投资进行控制，检查工程进度、施工质量和安全措施，主持召开工程例会，签署承包商的月进度款支付申请。
⑩处理索赔、违约事件和质量事故，向业主提供所有索赔和违约的事实及分析报告，提出监理方的处理意见和办法。
⑪督促检查现场的文明施工及安全措施。
⑫审查承包商提出的完工验收申请报告，组织工程初步验收，参加业主组织的完工验收。
⑬审核工程缺陷补救措施，并报业主同意后实施。
⑭督促承包商完成竣工图纸、质检资料及其它有关资料的整理，交业主归档。
⑮向业主提交监理档案，办理归档手续。负责编写工程质量综合评价报告。
2.3.1.2.2专业监理工程师职责
2.3.1.2.2.1在总监理工程师领导下负责完成本标段下列监理工作：
①核查施工详图、设计变更通知。
②起草质量监理实施细则。
③负责进场材料、构配件、半成品、设备的质量检查，审核进场材料的
2.3.1.2.2.2质量报告和试验报告。
①审核承包单位提出的分项分部的施工方案和施工技术措施。
②督促施工单位落实质量控制措施，组织现场施工质量监制。
③负责隐蔽工程、基础工程、单元工程检查验收并签证。
④参加分部工程、单元工程的检查与验收。
⑤督促施工单位安全文明施工。
⑥工程计量审核、复核，对工程支付签署质量方面的意见。
⑦参与工程质量事故处理。
⑧负责有关工程质量的试验，测量的检查、监督和协调工作。
⑨掌握现场施工质量状况，及时发现和预测问题，采取相应措施妥善
处置。
⑩建立本部门工程质量进度监理日志，及时如实填报原始记录。
⑪检查分析施工进度计划执行情况，发现拖延工期现象，应及时与施
工单位共同研究，提出弥补措施。
⑫指导和检查其本部门监理工程师、监理员的工作，审阅其监理记录。
⑬参加核定索赔事项。
⑭向总监理工程师和副总监理工程师报告工作。
⑮完成上级领导交办的其他工作。
2.3.1.2.3监理工程师的职责与任务
①参加审查承包商的施工组织设计或施工措施计划，并提出修改意见。
②按照合同文件及有关图纸、文件、修改通知、施工技术规范和标准，检查控制各工程部位的工程质量，见证承包商的取样、送检，负责隐蔽工程验收签证，分部、分项单元工程的检查、验收，签署合格证。
③监督承包商按合同文件及有关施工技术规范、技术标准和设计图纸进行施工，监督施工程序和施工进度。采取巡视、旁站、测量、试验和指令等质量控制方法，保证工程的监理工作真正到位。
④审查承包商使用的材料、和工艺试验报告。负责进场原材料的抽检，并签署合格证。
⑤审批承包商的月进度报告，包括完成的工程项目、实物工程量、工程形象进度、设备使用情况、材料消耗、劳动力使用量、管理人员出勤情况等。
⑥签发分管工程子项目的和工程部位的现场指示。
⑦参加索赔、争议、违约和特殊风险事件的调查，提出证明材料，并提出处理的建议和意见。
⑧参加由总监主持召开的工程例会，对承包商的施工进度、质量和支付问题以及合同执行情况提出意见和要求。
⑨检查、安排和指导监理员的工作。
⑩负责编写本项目的监理大事记、施工大事记，并记录监理项目的监理日志。
⑪签署单位工程的开工申请书、现场指示、现场指令、停工和复工指令，报总监理工程师签发。
⑫做好分管子项目和工程部位的技术、检查验收资料的收集整理，并做好分类和汇总。
⑬核对承包商的月支付申请、包括工程量计量、设计变更发生的工程量变化，计工日计量和索赔事件中工期延长和费用计算。
⑭参加工程的初验和完工验收，草拟工程缺陷凭证。
2.3.1.2.4测量监理工程师
①熟悉有关合同文件和设计文件。
②组织设计代表、施工方代表现场交验测量控制桩点。
③审查承包单位提出的施工控制测量方案及相应的技术组织措施。
④对承包单位的测量进行现场跟踪监理，核查并鉴认测量成果。
⑤比较施工放线或原始地形测量结果与图纸的差异，并及时报告工程部主任监理工程师。
⑥做好监理记录，定期向合同部工程师报告测量结果，遇重大问题及时报告总监或副总监。
⑦完成合同部工程师交办的其他工作。
2.3.1.2.5监理员
①在分管的工程部位，监督和检查承包商的各项活动，掌握施工进度，施工程序和方法，工程质量与施工安全以及设备材料和劳动力使用等详细情况。并对此作出记录。
②按照合同文件、设计图纸和修改通知，施工技术规范标准，检查和控制施工工序的质量，在砼浇筑和重要的工程部位的施工及质量控制点，采取全工程跟班旁站监理。
③参加分部、单元工程和隐蔽工程及工序质量的检查验收，进行复检，测量并记录复检数据。负责填写有关施工情况说明，签发砼浇筑合格证。
④及时向现场监理工程报告承包商的工程进展情况，质量问题，并提出建议和意见。
⑤及时向承包商指出违约现象，并草拟现场指示由监理工程师签发后要求承包商纠正。
⑥对每月完成合格工程的工程量进行计量。作为月进度支付依据。
⑦详细记录各工程施工人员数量，实际工作时间，设备种类、规格和数量。
⑧对索赔、争议、违约和特殊风险事件提供证明材料。
⑨与承包商现场施工人员密切配合和联系。做好现场监理工作。
⑩做好监理项目的技术与管理资料收集整理工作。
⑪参加工程初步验收。
2.3.1.2 监理制度
2.3.3.1监理职业准则
（1）本监理部受业主委托，在联合体的授权下，对合同规定工程及其它相关工程的建设进行全方位监理。
（2）监理工程中根据合同赋于的权利和责任，以科学管理、严格要求、公正协调、热情服务的工作态度，积极、认真、主动地完成所承担的任务。
（3）认真履行监理委托合同及其相关义务，维护业主和承包商的合法权益。
（4）监理部不得与所监理的合同工程项目承包单位、设备制造商或材料供应单位有经营隶属关系及合伙关系。
（5）监理部及主要人员工作相对稳定，并独立开展工作，进行全工程监理。
2.3.3.2监理机构行为规范
（1）基本要求:
a. 监理部及全体人员遵守国家法纪，树立以工程建设为中心，为业主服务的指导思想，正确处理与业主单位、设计单位、承包单位之间的关系，贯彻实施科学管理、严格要求、公正协调、热情服务的原则，按照合同条款所赋予的权利和责任，认真履行岗位职责，按期圆满完成所承担的任务。
b.监理人员始终按岗位职责进行监理工作，在遇超越职责权限的问题时，及时请示处理方案，但在紧急情况下，涉及质量和安全需及时处理时，监理人员有权果断裁决，事后立即备案并向上级汇报。
（2）对外关系
监理人员不得与项目承包单位发生过任何隶属关系或经济往来，不得接受任何馈赠。
（3）保密及其它
监理部及监理人员了解和掌握的有关业主商务方面的情报资料，做到为业主保守秘密，不得有丝毫的泄露。
2.3.3.3图纸会审、设计交底制度
监理部按照监理合同的规定核查业主所提供的设计图纸，及时召开了专门会议，并要求设计院对其设计意图、设计要求进行必要的说明和澄清，形成会议纪要。监理部还严格审查了根据合同要求承建单位进行的设计。经监理部核查的设计图纸在加盖监理部审查章后发送承建单位后进行施工，监理部负责说明或要求设计院澄清承建单位对图纸提出的问题。
2.3.3.4施工组织设计审核制度
监理部督促承建单位在合同规定的限期内提交完整的施工组织设计，该施工组织设计包括了临时施工生产及生活设施、质量保证体系和制度、施工方法说明、施工总进度计划、材料供应计划、人员计划、设备计划、安全及环保措施、施工组织机构设置和关键人员及其资格等。监理部依据合同，在认真审查的基础上提出必要的修改意见。最终确定的施工组织设计成为了监督承包商施工的依据之一。
当工程施工状况发生较大变化后，如较大的进度拖后、设计变更、施工条件变化时，要求承包商对其施工组织设计进行相应的修改，并进行严格的审查。
2.3.3.5设备、材料、半成品质量检验制度
各种成品材料，如水泥、钢筋等都严格按照现行规范和合同技术条款进行质量抽检，并要求施工单位备有完整的质量检验记录，在施工过程中只有合格的原材料才允许用于本工程,至目前施工单位进场的原材料、成品材料都具备出场合格证、出场检验报告，并按规范要求的频次抽检，检测结果均合格，满足设计要求。
2.3.3.6隐蔽工程、分部（项）工程质量验收制度
隐蔽工程要求必须在覆盖前进行验收，未经验收的隐蔽工程不允许覆盖。分部工程完工后按照规范和合同技术条款的规定进行验收。验收前，承建单位需整理完成各种验收材料和质量等级的自评文件，交监理部核定。监理部也在验收前整理完成相应的验收资料。
现已完成坝前基坑隐蔽工程的验收，验收过程严格遵守了验收规程，基坑隐蔽工程合格。
2.3.3.7设计变更处理制度
在对设计变更进行必要的复核后，监理部以书面形式通知承建单位。承建单位有权根据合同规定对设计变更引起的费用增加提出索赔要求。监理部对设计变更所引起的费用增加或减少进行认真评估，并根据授权在与合同双方协商的基础上确定费用的增加或减少。
本工程中主要变更：
a、为减少运输成本，大坝填筑用料原计划6#料厂取消，新增KT料厂就近取料；
b、为保证引水发电洞耐久性，将引水发电洞原设计部分混凝土衬砌全部变更为压力钢管衬砌；
c、泄洪洞进口边坡由于地质原因塌方严重，为保证安全施工，增加削坡和安全支护费用。；
2.3.3.8工地监理例会、现场协调会及会议纪要签发制度
监理部和承建单位之间按照双方的约定的时间，在每周周一举行监理例会，由总监理工程师主持，业主、设计、检测单位、监测单位及各承建单位现场项目经理及技术负责参加会议，会上主要检查、讨论和解决涉及施工质量、施工进度和施工管理的问题及任何其它施工、合同问题。对于需要多方共同研究解决的问题，通过现场协调会确定解决办法。上述会议都形成会议纪要送达会议各方，作为约束各方行为的依据。
2.3.3.9 工程款支付签审制度
施工单位提交付款支付申请的同时提供满足支付条件的证明，监理部检查施工人员、施工设备、施工设施进场符合合同规定，证明工程保险、履约保函完备后签署支付证书报业主批准；承包商在申请进度付款前通知监理部共同进行必要的计量测量，进度付款申请附有工程量计算书。监理部根据计量测量的结果审核完成工程量，按照相应单价审核支付金额。进度付款根据合同规定，扣还预付款，扣除保留金5%，在此基础上签发支付证书报业主批准支付。
2.3.3.10档案管理制度
监理部按照档案管理规定，对业主方、设计方、监理方、施工方的各种来往信函、记录、报告、纪要、通知、图纸、文件处理记录等所有文字材料进行分类、编号、整理存档，形成档案目录，实现文件的快速查找。
2.3.3.13监理工作日志制度
监理人员每日对现场的施工情况进行全面的记录，日志按月装订并有监理工程师署名，日志内容包括施工部位、施工人数、施工机械、数量及是否正常运行、违规施工记录及处理情况、监理现场指令、特殊情况处理记录等。
2.3.3.14监理月报制度
每月30日以前，向业主提交本月监理月报，全面报告工程进度、工程质量、完成投资与支付情况、投资预测、承建单位状况（人员、机构、设备及材料等）、合同管理、工程安全、工程大事记录、监理部机构及人员状况。
2.4 监理检测方法与手段
工程质量检测，科克塔斯项目监理部采用跟踪检测和平行检测方法，跟踪检测是施工单位试验中心检测，监理人员见证取样，平行检测是委托葛洲坝新疆工程局检测中心和长江委员会科学院检测中心进行复检。
原材料及中间产品检测包括钢筋（包括焊接）、水泥、粉煤灰、外加剂、砂石骨料、止水带、板间缝和周边缝止水材料等，由监理人员见证，施工单位检测人员送回试验中心检测，并发回检测报告。
钢筋焊件平行检测结果统计表
工程部位
钢筋等级
最大抗拉强度（MPa)
最小抗拉强度（MPa)
平均抗拉强度（MPa)
自检频率 (组)
监理平行检测组数（组）
监理平行检测数达自检数的百分数（%）
检测数量
溢洪道
HRB400E
645
610
620
21
6
29
符合要求
大坝工程
HRB400E
625
615
620
7
2
29
符合要求
泄洪排沙洞
HRB400E
600
600
600
13
1
8
符合要求

钢筋焊件实验结果统计
钢筋等级
取样组数
最大抗拉强度（MPa)
最大抗拉强度（MPa)
平均抗拉强度（MPa)
使用部位
HRB400E
5
687
571
622
溢洪道
HRB400E
4
643
580
614
大坝工程
HRB400E
4
647
613
628
泄洪排沙洞

套筒连接平行讲的结果统计表
工程部位
钢筋等级
最大抗拉强度（MPa)
最小抗拉强度（MPa)
平均抗拉强度（MPa)
自检频率 (组)
监理平行检测组数（组）
监理平行检测数达自检数的百分数（%）
检测数量
大坝面板
HRB400E
625
615
620
11
1
9
符合要求
电站厂房
HRB400E
625
615
620
4
1
25
符合要求
引水系统工程
HRB400E
610
605
607
8
1
13
符合要求
泄洪排沙洞
HRB400E
600
600
600

1
∞
符合要求

套筒连接实验结果统计（跟踪检测）
钢筋等级
取样组数
最大抗拉强度（MPa)
最大抗拉强度（MPa)
平均抗拉强度（MPa)
使用部位
HRB400E
11
644
608
626
大坝面板
HRB400E
4
650
628
636
电站厂房
HRB400E
8
658
607
627
引水系统工程
混凝土抗渗性能监理平行检测结果汇总表
工程部位
混凝土强度等级
取样组数
平均渗水高度(mm)
渗透系数(cm/h)
达到渗透标号
大坝趾板
C25W10
1
/
/
＞W10
大坝趾板后浇带
C25W10
1
/
/
＞W10
大坝面板
C30W10
1
/
/
＞W10
溢洪道
C40W6
1
/
/
＞W6
溢洪道
C25W6
1
/
/
＞W6
泄洪洞塔架
C30W6
1
/
/
＞W6
泄洪洞洞身
C40W6
1
/
/
＞W6
引水系统引渠段
C25W6
1
/
/
＞W6
引水系统闸室段
C30W6
1
/
/
＞W6
厂房大体积砼
C25W6
1
/
/
＞W6
混凝土抗渗性能试验结果汇总表（跟踪检测）
混凝土强度等级
取样组数
平均渗水高度(mm)
渗透系数(cm/h)
达到渗透标号
使用部位
C40W6
2
/
／
＞W6
溢洪道
C25W6
1
/
/
＞W6
溢洪道
C25W10
1
/
/
＞W10
大坝趾板
C30W10
1
/
/
＞W10
大坝面板
C40W6
1
/
/
＞W6
泄洪洞洞身段
混凝土抗冻性能监理平行检测结果汇总表
序号
工程部位
混凝土强度等级
级配
水泥品种
龄期
冻融循环
相对动弹性模量(%)
质量损失（%）
抗冻等级
备注
1
溢洪道
C25F300
二
P.O42.5
28
300
76.9
2.9
＞300

2
溢洪道
C40F300
二
P.O42.5
28
300
78.6
2.3
＞300

3
大坝趾板
C25F300
二
P.O42.5
28
300
73.2
3.1
＞300

4
大坝趾板后浇带
C25F300
二
P.O42.5
28
300
75.3
2.8
＞300

5
大坝面板
C30F300
二
P.O42.5
28
300

正在试验中
6
泄洪洞
C30F300
二
P.O42.5
28
300
77.2
3.4
＞300

7
引水系统引渠段
C25F300
二
P.O42.5
28
300
75
3.6
＞300

8
引水系统闸室段
C30F300
二
P.O42.5
28
300
78.5
3.7
＞300

9
厂房大体积砼
C25F00
二
P.O42.5
28
200

正在试验中

混凝土抗冻性能试验结果汇总表（跟踪检测）
序号
混凝土
强度等级
级
配
水泥
品种
龄
期
冻融
循环
相对动弹性模量(%)
质量
损失
(%)
抗冻
等级
使用
部位
1
C25F300
二
P.O42.5
28
300
77.3
2.57
＞300
溢洪道
2
C40F300
二
P.O42.5
28
300
79.58
2.31
＞300
溢洪道
3
C25F300
二
P.O42.5
28
300
73.71
2.95
＞300
大坝趾板
4
C30F300
二
P.O42.5
28
300
78.45
2.99
＞300
引水系统闸室段
5
C30F300
二
P.O42.5
28
300
79.83
2.64
＞300
大坝面板
6
C30F300
二
P.O42.5
28
300
79.46
2.64
＞300
大坝面板

细骨料平
