设备性能规范.docx

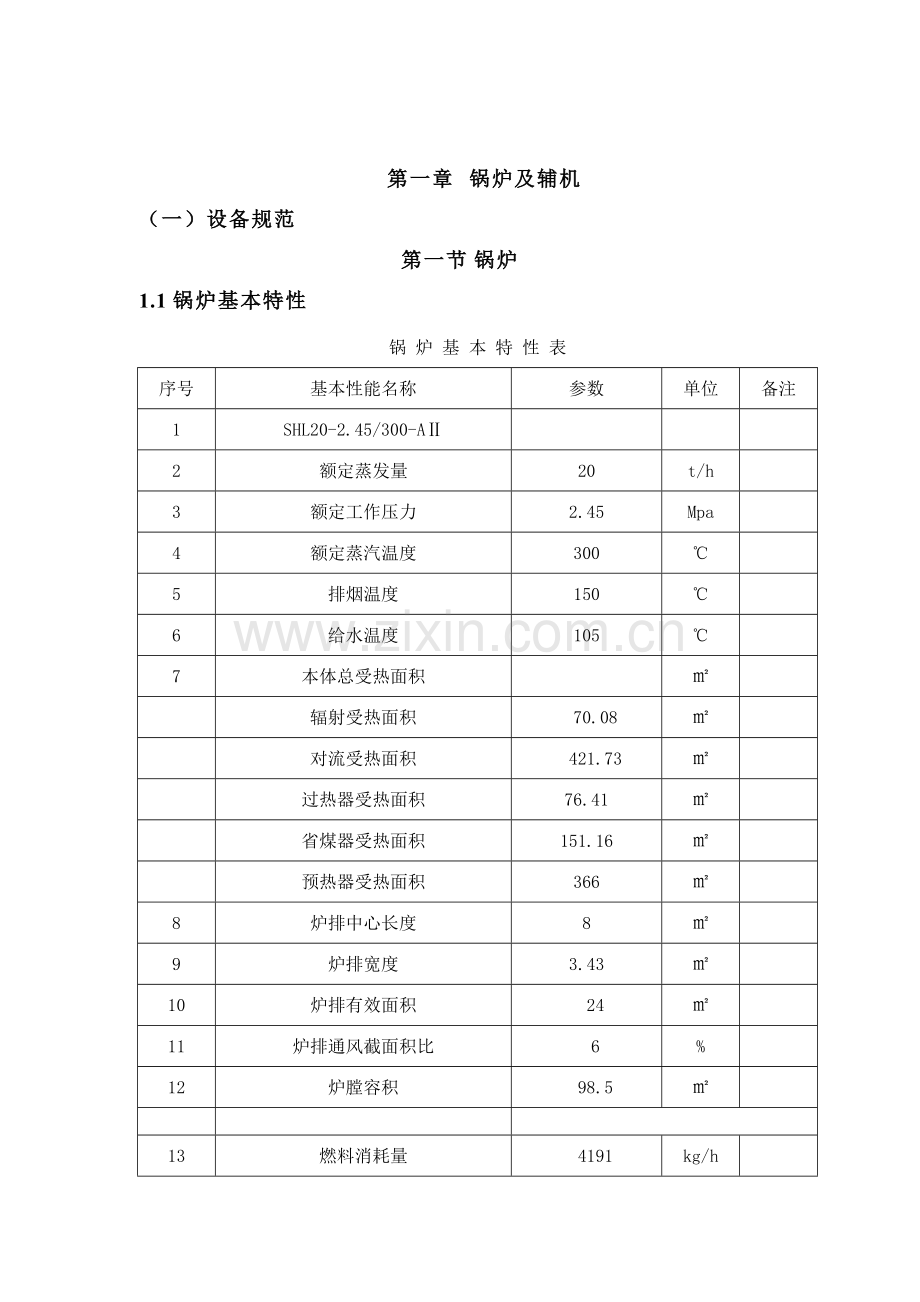

第一章 锅炉及辅机
（一）设备规范
第一节 锅炉
1.1锅炉基本特性
锅 炉 基 本 特 性 表
序号
基本性能名称
参数
单位
备注
1
SHL20-2.45/300-AⅡ

2
额定蒸发量
20
t/h

3
额定工作压力
2.45
Mpa

4
额定蒸汽温度
300
℃

5
排烟温度
150
℃

6
给水温度
105
℃

7
本体总受热面积

㎡　

辐射受热面积
　70.08
㎡

对流受热面积
　421.73
㎡

过热器受热面积
76.41
㎡

省煤器受热面积
151.16
㎡

预热器受热面积
366
㎡

8
炉排中心长度
8
㎡

9
炉排宽度
3.43
㎡

10
炉排有效面积
　24
㎡

11
炉排通风截面积比
　6
%

12
炉膛容积
　98.5
㎡

13
燃料消耗量
　4191
kg/h

14
计算效率
80　
%

15
适用燃料
Ⅱ类烟煤

16
燃烧方式
链条炉排

17
水压试验压力
3.0625
P
1.25P　
18
锅炉外形尺寸

19
出厂日期
2011.8　
20
使用日期
　2011.8
21
制造厂家
泰山集团股份有限公司
1.2锅炉本体布置系统图（见图1.2）
1.3锅炉房管道系统（见图1.3）
1.4锅炉主要分组件规范

1.5锅炉各测点的热工参数

锅 炉 各 测 点 的 热 工 参 数
序号
测点名称
测量参数
单位
备注
1
主蒸汽压力
2.45
Mpa

2
主蒸汽温度
300
℃

3
给水压力
3.5　
Mpa

4
炉膛出口温度
946.5
℃

5
凝渣管出口烟温
904
℃

6
过热器出口烟温
804.5
℃

7
过热器进口工质温度
226
℃

8
过热器出口工质温度
300
℃

9
过热器蒸汽流量
20　
T/H

10
过热器蒸汽压力
2.45　
MPa

11
过热器蒸汽温度
300
℃

12
省煤器前烟温
368
℃

13
省煤器后烟温
232
℃

14
省煤器入口水温
105
℃

15
省煤器出口水温
162.35
℃

16
省煤器前负压
-180　
Pa

17
省煤器后烟气负压
-270　
Pa

18
省煤器出口水压
2.45　
Mpa

19
空气预热器后烟温
150
℃

20
空气预热器后负压
　-600
Pa

21
空气预热器入口风压
1600　
Pa

22
空气预热器出口风压
1060　
Pa

23
炉膛负压
-20—-40　
Pa

24
汽包水位
　±50
mm

25
锅炉给水量
21　
T/H

26
一次风压
1800　
Pa

27
一次风温
120.22　
℃

28
炉排进风一次风压
1060　
Pa

1.6锅炉运行参数

序号
项目名称
单位
设定值
允许偏差
记录时间
1
锅炉蒸发量
T/H
20　
＞10％
1次/h
2
报警水位
mm
±50　
0
每月
3
低水位保护
mm
　±150
0
每月
4
上锅筒安全阀
Mpa
　2.6
±0.05
每月
5
上锅筒安全阀
Mpa
　2.55
±0.05
每月
6
超压保护
Mpa
　2.55
0
每月
7
锅炉运行水位
mm
　±25
0
1次/h
8
过热蒸汽温度
℃
300　
±40
1次/h
9
锅炉炉膛出口烟温
℃
946.5　
≤963.1
1次/h
10
进省煤器烟温
℃
368　
+20/-180
1次/h
11
出省煤器烟温
℃
　232
+40/-130
1次/h
12
排烟温度
℃
　150
±50
1次/h
13
引风机后烟温
℃
　90
+20/-50
1次/h
14
出省煤器水温
℃
　162.35
+20/-40
1次/h
15
空热器风温
℃
　120.22
±40
1次/h
16
过热蒸汽压力
MPa
　2.40
-0.2
1次/h
17
饱和蒸汽压力
MPa
　2.40
-0.2
1次/h
18
给水压力
MPa
　3.0
+0.8/-0.5
1次/h
19
炉膛出口负压
Pa
　-20—-40
＜10
1次/h
20
进省煤器负压
Pa
　-300
+300
1次/h
21
出省煤器负压
Pa
　-500
+300/-100
1次/h
22
进脱硫塔负压
Pa
　-1500
+1000/-300
1次/h
23
出除尘器负压
Pa
　-3500
+1500/-500
1次/h
24
进空热器风压
Pa
　800
+700/-300
1次/h
25
出空热器风压
Pa
　600
±300
1次/h
26
炉排转速
R.P.M

1次/h
27
煤层厚度
mm

1次/h
28
鼓风机电流
A

1次/h
29
引风机电流
A

1次/h
30
给水泵电流
A

1次/h
31
减温水开度
%

1次/h
32
鼓风机变频
%

1次/h
33
引风机变频
%

1次/h
34
定期排污
次

1次/班
35
表面排污
次

随时
36
冲洗水位计
次
1　

1次/班
37
脱硫塔水量
t
25　
±2
1次/h
38
省煤器吹灰
次
1　

1次/班
39
过热器安全阀
MPa
2.50　
±0.05
每月

供水设备运行参数
序号
项目名称
单位
控制指标
允许偏差
记录时间
1
除氧器温度
℃
　104
+1
次/2h
2
除氧器液位
mm
　200-980

次/3h
3
除氧器压力
Mpa
　0.02
+0.005
次/4h
4
给水泵压力
Mpa
　3.5
+1.0/-0.5
次/5h
5
给水泵电流
A

次/6h
6
除氧泵压力
Mpa
　0.4
±0.1
次/7h
8
冲渣泵压力
Mpa
0.5　
±0.2
次/9h
9
冲渣泵电流
A

次/10h
10
加药泵压力
Mpa

±0.1
次/11h

1.8 5M平台锅炉给水管路系统图（见图1.8）
1.9 水管锅炉水质标准
锅炉给水、炉水等控制指标
序号
项目名称
单位
控制指标
检验频度
1
一级水
PH值
/
≥7
1次/2h
电导率
μs/cm
≤10
1次/2h
2
水箱水
硬度
mmol/l
≤0.03
1次/2h
3
除氧器水
PH值
/
8.5～9.2
1次/2h
碱度
mmol/l
0.03～0.2
1次/班
氯根
mg/l
≤6
1次/班
溶解氧
mg/l
≤0.05
1次/2h
剩余氨
mg/l
≤1.0
1次/2h
4
炉水
PH值
/
9～11
1次/2h
碱度
mmol/l
≤1.0
1次/班
氯根
mg/l
≤6
1次/班
磷酸根
mg/l
5～15
1次/2h
5
凝结水
铜
μg/l
≤10
1次/周
铁
μg/l
≤50
1次/周
6
过热蒸汽
二氧化硅
μg/l
≤80
1次/周
PH值
/
7～9.5
1次/班
电导率
μs/cm
≤15
1次/班
7
渣池水
PH值
/
≥7
1次/班

第二节 辅机
1.10锅炉辅机设备特性

1.11 汽水系统设备特性
1.11.1定期排污膨胀器特性表
特性名称
单位
参数
容器类别
　I
Ⅰ
制造许可证号

TS2210B10-2014
设计压力
Mpa
0.15
工作压力
Mpa
0.15
设计壁温
℃
150
工作温度
℃
105
结构形式

立式　
工作介质

热水、蒸汽
规格
m
1500×1800　
容积
m3
3.53
制造厂家
泰山集团泰安华电热工有限公司
出厂日期
2011.8.8

1.11.2连续排污膨胀器特性表
特性名称
单位
参数
设计压力
Mpa
0.5
设计温度
℃
158
容积
m3
2.5
工作介质

水、水蒸气
结构形式

立式椭圆封头圆筒形
规格
mm
1200×2200　
制造许可证号

TS2210B10-2014
制造厂家
泰山集团泰安华电热工有限公司
出厂日期
2011.8.8

1.11.3水—水热交换器特性表
特性名称
单位
参数
容器类别

传热面积
㎡

有效长度
mm

设计压力
Mpa

设计温度
℃

规格
m

制造厂家

1.11.4除氧水箱特性表
特性名称
单位
参数
有效容积
m3
22　
工作压力
Mpa
0.02　
工作温度
℃
　104
制造厂家
泰山集团泰安华电热工有限公司
制造日期
2011.8.8
除氧水箱共有1 台

1.11.5旋膜除氧器特性表
特性名称
单位
参数
额定压力
T/H
40
工作压力
Mpa
0.02
工作温度
℃
104
进水温度
℃
　常温+凝结水温度
进水压力
Mpa
0.3-0.4　
制造厂家
泰山集团泰安华电热工有限公司
制造日期
2011.8.8
除氧器共有1 台
1.16上、下水箱特性表
特性名称
单位
参数
体积
m3

规格
mm

1.11.7加药泵特性表
特性名称
单位
参数
型号

配电机型号

电机功率
kw

电机轴承型号×数量

传动部件联接形式

联轴器规格及数量

橡胶垫规格及数量

润滑油型号
20#机油
配电机制造厂家

制造厂家

1.12除渣设备特性
1.12.1灰渣泵特性表
特性名称
单位
参数
型号

TZJD-80-370　
流量
m3/h
　190
扬程
m
　44.7
转速
转/分
　1480
介质

　灰渣水
介质温度
℃

进口阀门
1个

出口阀门
各1个

配用电机型号

　Y255M-4
功效
kw
　45
电机轴承型号及数量

传动部件联接形式

联轴器规格及数量
主动
被动
橡胶垫规格及数量

轴承型号及数量

润滑油型号

配电机制造厂家

制造厂家
　山东章鼓工业泵厂
灰渣泵共有2 台
1.13脱硫除尘设备特性
1.13.1旋风陶瓷除尘器特性表
特性名称
单位
参数
型号

TLDJ-20
除尘阻力
Pa
600
除尘介质

烟气
介质温度
℃
150
烟气流速
m/s
16
烟气流量
m3/h
60000
规格
mm
4950*2300*3710
生产日期
2011.10
生产厂家
济南天力节能环保有限公司

1.13.2脱硫泵特性表
特性名称
单位
参数
型号

扬程
M

流量
m3/h

转速
转/分

进口阀门
各1个

出口阀门
各1个

配电机型号

功率
kw

电流
A

电机轴承型号及数量

配电机制造厂家

传动部件联接方式

联轴器规格及数量
主动
被动
橡胶垫规格及数量

轴承型号及数量

润滑油型号
20#机油
制造厂家

脱硫泵共有 2 台

1.13.3脱硫塔特性表
特性名称
单位
参数
型号

TLSMX-20　
烟气进
口速度
允许最大
m/s
16
上升速度
m/s
　<4
耗水量
m3/h
25　
除尘阻力
Pa
　800
介质

烟气
介质温度
℃
180-200
各部负压
m，Pa

烟气流量
m3/h
65000
规格
mm
3200/1900×15700　
建成年月
2011.10
生产单位
济南天力节能环保工程有限公司
脱硫塔共有1 台

1.14输煤设备特性
1.14.1煤仓储煤量
V=60m3(60T)
1.14.2悬挂式电磁分离器特性表
特性名称
单位
参数
型号

输入功率
kw

电压
V
直流
电流
A
直流
制造厂家

1.14.3输煤皮带特性表
特性名称
单位
参数
皮带长度
m

皮带宽度
mm

皮带速度
m/s
1
输送量
m3/h
80
滚筒直径
mm
500
功率
kw
11
润滑油牌号

生产批号
0078
生产厂家
天津市虹茂传送机械设备有限公司
电机
型号

电压

转速

制造厂家

PCH型环锤式碎煤机
特性名称
单位
参数
规格
mm

产量
m3/h
30-60
出料粒度

50
电机型号
Y225M-6 30kw
转子转速
r/min
980
电机生产厂家
北京风力机电有限公司
生产厂家
天津虹茂传送机械设备有限公司
生产批号
77
生产日期
2011.11.3

1.14.4电动葫芦特性表

特性名称
单位
参数
型号

起重量
T

起升高度
m

起升速度
米/分

运行速度
米/分

电机型号，功率
ZD32-4

电机型号，功率
ZDY12-4

制造厂家

1.14.5斗式提升机特性表
特性名称
单位
参数
煤斗容积
m3

配用电动葫芦
T

1.14.6电动抓斗桥式起重机特性表
特性名称
单位
参数
型号

LD-5　
额定起重量
T
　5
抓斗容量
m3
1.5
起升高度
m
　18
抓起物料重量
T
　5
抓斗宽度
mm

开闭绳直径
　Mm
5
钢丝绳直径

主要零件
减速机

行走轮
　大车4个，小车4个
绳筒
　2个
刹车

齿轮联轴器
　10个
行走电机
大车ZDY21-4/ZDR12-4　
　小车ZDR21-4
主要零件
起升闭合电机
　ZD141-4，功率7.5kw
抓斗电机
ZD141-4　
电阻柜

制造厂家
河南省矿山起重机有限公司　
电动抓斗桥式起重机共有 1 台

1.15运输设备特性
1.15.1装载机特性表
特性名称
单位
参数
型号

标定功率
kw

铲斗容量
m3

额定载重量
T

制造厂家

装载机共有 台
1.15.2电瓶车特性表
型号

制造厂家

（一） 附表
a、锅炉房设备定期试验检查表
