高级绘图员鉴定讲稿
内容：
一、考级的模式和题型
二、有关制图国家标准的规定
三、模拟试题分析
四、评分标准介绍
五、其他

一． 考级的模式和题型
1．考级的模式
考试分二试进行，分别为第一试（上午）和第二试（下午）；每试时间为180分分钟。
试卷分A、B卷，分别发放给单、双号考生。所有题目均由考生在计算机上通过绘图软件实际操作独立完成。
2．题型
考级试卷共有二卷，第一卷有2道题；第二卷有3道题。各题有不同的考核内容，如表1-1所示：
表1-1 试卷的组成
卷号
题号
题型
配分
内容
第一卷
题1
求第3个投影，把已知视图，改画成指定的剖视图。
40
根据已知的2个视图投影求出第3个投影；主要是考核全剖视图、半剖视图和局部剖视图的画法。
题2
由装配图拆画零件图
60
拆画出指定零件的视图，并标注尺寸；考核机械原理，分析零件的作用和形状，用适当的视图表达。
第二卷
题1
曲面
15
曲面造型的方法。
题2
三维造型，材质，灯光。
25
三维造型的基本方法，材质处理，灯光处理。
题3
三维造型，零件图处理。
60
复杂三维造型，从实体中产生零件工作图。考核读图能力，从三维转二维的处理方法。

题4
三维组合体
20
根据装配图，组合零件的三维实体。

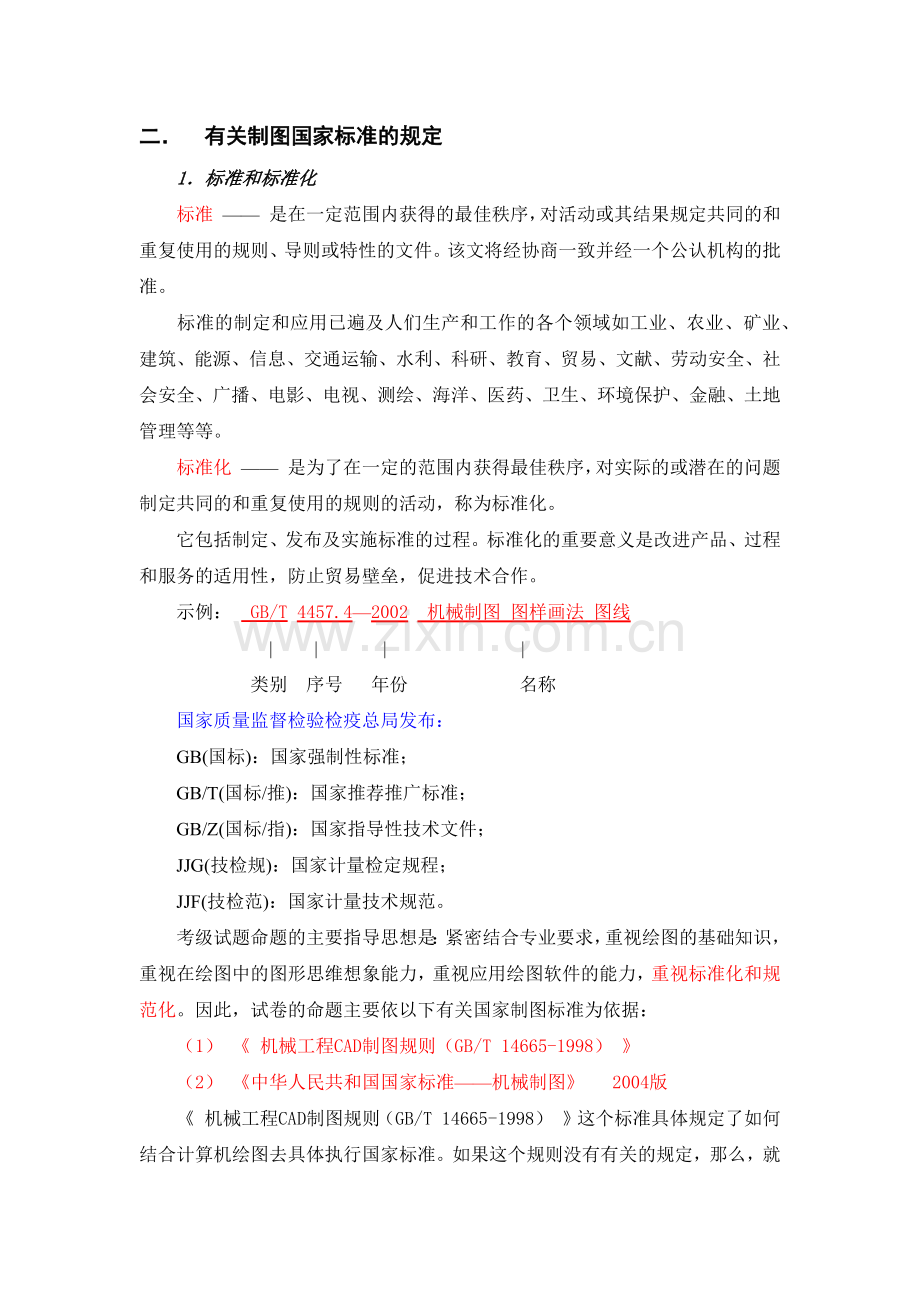

二． 有关制图国家标准的规定
1．标准和标准化
标准 —— 是在一定范围内获得的最佳秩序，对活动或其结果规定共同的和重复使用的规则、导则或特性的文件。该文将经协商一致并经一个公认机构的批准。
　　标准的制定和应用已遍及人们生产和工作的各个领域如工业、农业、矿业、建筑、能源、信息、交通运输、水利、科研、教育、贸易、文献、劳动安全、社会安全、广播、电影、电视、测绘、海洋、医药、卫生、环境保护、金融、土地管理等等。
　　标准化 —— 是为了在一定的范围内获得最佳秩序，对实际的或潜在的问题制定共同的和重复使用的规则的活动，称为标准化。
它包括制定、发布及实施标准的过程。标准化的重要意义是改进产品、过程和服务的适用性，防止贸易壁垒，促进技术合作。
示例： GB/T 4457.4—2002 机械制图 图样画法 图线
　　　　|　　 |　 　|　　　　　　　 |
　　　 类别　序号　 年份　　　　　　名称
国家质量监督检验检疫总局发布：
　 GB(国标)：国家强制性标准；
　 GB/T(国标/推)：国家推荐推广标准；
　 GB/Z(国标/指)：国家指导性技术文件；
　 JJG(技检规)：国家计量检定规程；
　 JJF(技检范)：国家计量技术规范。
　　考级试题命题的主要指导思想是：紧密结合专业要求，重视绘图的基础知识，重视在绘图中的图形思维想象能力，重视应用绘图软件的能力，重视标准化和规范化。因此，试卷的命题主要依以下有关国家制图标准为依据：
（1） 《 机械工程CAD制图规则（GB/T 14665-1998） 》
（2） 《中华人民共和国国家标准——机械制图》 2004版
《 机械工程CAD制图规则（GB/T 14665-1998） 》这个标准具体规定了如何结合计算机绘图去具体执行国家标准。如果这个规则没有有关的规定，那么，就要找其他的技术制图标准，再找其他的机械通用的标准。
2．关于图线的规定（GB/T 4457.4—2002 机械制图 图样画法 图线）
（1）线型及代码
见表2-1，根据GB/T 17450-1998 技术制图 图线 给出。

表2-1 线型及代码
代码No
线型
代码No
线型
代码No
线型
．
细实线、波浪线、双折线
01．2
粗实线
04．1
细点画线
02．1
细虚线
04．2
粗点画线
02．2
粗虚线
05．1
细双点画线
（2）图线宽度和图线组别
图线线宽按标准规定共有7组，优先采用0.5组和0.7组 。

（转《 机械工程CAD制图规则 GB/T 14665-1998 》—— 4.图线）
按CAD标准规定的图线线宽共有7组，优先采用第3/4组。实际上工程图纸以及课本多采用第3组。
第3组，即：
粗实线 0.5mm
细实线 0.25mm （含点画线、双点画线、虚线、波浪线、尺寸标注和文字）
第4组，即：
粗实线 0.7mm
细实线 0.35mm （含点画线、双点画线、虚线、波浪线、尺寸标注和文字）
本次考试用第3组。
国家标准又规定：机械图样中采用粗细两种线宽，它们的宽度比率为 2∶1。
据此，点画线及虚线长画的长度见图2-1。
点画线的长度=24d=6～8mm（d为线宽，d=0.25～0.35mm），取8mm
点画线伸出轮廓线的长度=12d=3～4mm 取4mm
虚线长画长度=12d=3～4mm 取4mm
作图时： （1）设定线型比例 Global scale factor（整体比例）： 0.4
Current object scale（当前比例）： 1
（2）点画线伸出轮廓线的长度= 4mm。

图2-1
（3）图线的颜色
（转《 机械工程CAD制图规则 GB/T 14665-1998 》—— 4.5图线）
3． 文字样式
（转《 机械工程CAD制图规则 GB/T 14665-1998 》—— 5.字体）
建议按下面参数设置：（图2-2）
文字样式名为“standard”、西文字体使用“gbeitc.shx”、大字体使用“gbcbig.shx”（中文字体）、高度0mm、宽度比例 1.00、倾斜角度 0。
具体写文字时，高度取3.5mm。包括标题栏、技术要求及尺寸标注中的文字高度均取3.5mm。

图2-2
4． 粗糙度代号
《GB/T 131-93 机械制图 表面粗糙度符号、代号及其注法》规定，粗糙度符号的尺寸根据线宽而定，见表A1。
按标准GB/T 131-93，粗糙度代号的尺寸和画法，详见图2-3。考试时，应将粗糙度代号及其等级数字一起定义成带属性的图形块，属性名为“RA”，块名为“粗糙度”。

图2-3
图线及字母仍然用图层02（即宽度=0.25）绘画，而不按标准规定另建图层（08层）。
5．尺寸样式
（1）尺寸标注的要素

从图2-4中可以知道，一个完整的尺寸一般由以下四要素组成：
1）尺寸界线
2）尺寸线
3）尺寸文本（A0、A1号图纸的字高为5mm； A2、A3、A4号图纸的字高为3.5mm）
4）箭头
AutoCAD系统将尺寸界线、箭头、尺寸线、尺寸文本构成一个整体，以“块”的形式存储在图形文件中。
（2）尺寸标注的类型
如图2-4所示，尺寸的主要类型如下：
1）长度型（线性）尺寸（水平、垂直、倾斜（对齐））
2）半径型尺寸
3）直径型尺寸
4）角度型尺寸
5）引线型尺寸
（3）尺寸标注的特殊字符
进行尺寸标注时，一些特殊字符是不能直接从键盘输入的，AutoCAD系统通过用控制码“%%”加关键字的方法实现这些特殊字符的输入，常见的控制码如下：
%%D —— “度”的符号“°”
%%P —— 正负偏差符号“±”
%%C —— 直径符号“φ”
（4）设置尺寸标注样式
不同行业的图样，尺寸标注的形式和要求也不同。要正确地标注机械图样的尺寸，就应该按照国家标准《机械制图》的规定，首先建立尺寸标注样式。
尺寸标注样式，包括总体样式和子样式。总体样式是适用于各类型尺寸共通部分的基础设置，子样式是针对某一特定尺寸类型（如角度尺寸、引线尺寸等）而设置的。设置时，先设置总体样式，再设置子样式。
建立一个名称为“机械”的尺寸标注样式，并设定各参数：
1）设置总体尺寸参数
设置基线间距为“7”、超出尺寸线为“3”、起点偏移量为“0”、箭头大小为“3”、圆心标记为“3”，如图2-5所示。

图2-5
设置文字高度为“3.5”、从尺寸线偏移为“1”、如图2-6所示。

图2-6
设置单位格式为“小数”、精度为“0.00”、角度标注为“度/分/秒”、精度为“0d”，如图2-7所示。

图2-7
2）设置机械图样尺寸标注的子样式
设置了总体样式之后，由于还不能满足各种类型尺寸（如角度型、引线型等）的标注要求，因此，还要针对一些类型尺寸再设置相应的子样式。
① 设置角度型标注子样式，如图2-8所示。

图2-8
② 设置引线型标注子样式，如图2-9所示。

图2-9
3）尺寸公差标注
尺寸公差是尺寸标注的一项内容，在图形上标注尺寸公差时，可以按照常规的方法先标注公称尺寸，然后再运用编辑文字（DDEDIT）命令注写上偏差和下偏差。例如，图2-10a的尺寸公差标注步骤如下：
标注公称尺寸“80”，如图2-10b所示。

图2-10

(a)

(b)

(c)
图2-11
② 激活编辑文字（DDEDIT）命令（下拉菜单：修改（M）→ 对象（O）→ 文字（T）→ 编辑（E）；图标工具: ），选择尺寸文字“80”为编辑对象，打开“多行文字编辑器”对话框，在该对话框中文字区“80”之后输入“+0.074^ 0”文字串，取文字大小为“2.5”，如图2-11a所示。
文字串“+0.074^ 0”涂黑，再单击按钮，如图2-11b、c所示。
最后单击“确定”按钮，即可完成公差的标注, ，如图2-10a所示。

考试提供一个模板文件给考生使用，有关的国家标准都已设置在模板中，考生在考试时注意运用模板。

三． 试题分析
考题范例一：
由装配图画零件图（60分）
题号CADH1-18-3所示为一润滑用齿轮油泵的装配图。
要求：
1. 请打开CADH1-18-3.dwg文件，根据所给的装配图，拆画出从动齿轮（4）、从动轴（5）、泵座（9）的零件图，装配图上没有提供的资料，应自行设定。
2. 设置一个A4图幅的布局，以从动齿轮命名这个布局。将从动齿轮零件图以1:1 比例放置其中；设置一个A4图幅的布局，以从动轴命名这个布局。将从动轴零件图以1:1 比例放置其中；设置一个A4图幅的布局，以泵座命名这个布局。将泵座零件图以1:1 比例放置其中。并标注各零件尺寸、公差代号、表面粗糙度代号，数值自定。
3. 各零件图如需要可作合适的剖视图、断面图。
4. 完成后，仍以CADH1-18-3.dwg为文件名，保存到考生文件夹的1文件夹中。

图1 润滑用齿轮油泵装配图
分析：这个润滑用齿轮油泵由11个零件组成。由于装配图不要求把零件的形状表达清楚，特别是只标注与装配有关的少量尺寸，所以在画零件图时，零件某部分和大小需要自行决定。
下面分别画出了3个零件图，供大家参考。
每个零件的作图，都要先调出样板文件布局（用合适的图幅）
主要问题：
1． 视图放置不按加工位置；
2． 多余视图；
3． 尺寸欠缺；
4． 尺寸不合理
5． 缺粗糙度
6． 粗糙度高（5，11）

图2 从动齿轮零件图

图3 从动轴零件图
主要问题：
1. 怎样选择好主视图？
2. 左视图是否需要剖？
3. 俯视图是否一定要？
4. 注意密封槽的画法；
5. 注意剖切符号的画法。

图4 泵座零件图

考题范例二：
实体建模及编辑工程图（60分）
要求：
1． 看懂题号CADH1-19-2所示的零件图,创建其实体模型，并以CADH1-19-2.dwg为文件名存入考生文件夹。
2． 设置A3图幅的布局，对所创建的实体按零件图的要求生成零件的主、俯、左视图，其中主视图作如题目所示的局部剖视。
3． 标注主视图上的尺寸，及表面粗糙度代号。
4． 完成操作后，以CADH1-19-3.dwg为文件名存入考生文件夹。

分析：这个题目分二步完成，一是要新建一个图形文件，并在这个文件里创建实体。注意新建文件必须使用考试提供的模板文件，如果不用考试模板，则系统的有关设置要自行设定。创建实体后，以指定的文件名（CADH1-19-2.dwg）存盘。如图5所示。二是将实体文件另存为指定的文件名（CADH1-19-3.dwg），设置A3图幅的布局，对所创建的实体按零件图的要求生成零件的主、俯、左视图，其中主视图作如题目所示的局部剖视，标注尺寸，如图6所示。完成操作后存盘退出。

图5 实体建模

图6 零件图
主要问题：
1． 实体造型不准确。
2． 未能正确生成零件的各个视图。
3． 处理局部剖视的方法不当。
4． 用二维的方法在布局中绘制零件图。
四． 今后发展方向
