空调的远程监控系统设计方案

一、空调监控系统总述 2
二、特 点 2
三、空调双机切换器介绍 4
2.1、产品介绍 4
2.2、产品特点 4
2.3、产品的技术参数 5
四、功 能 6
五、 空调品牌及其应用领域 7
六、组网方案 8
  9
七、综合使用 11

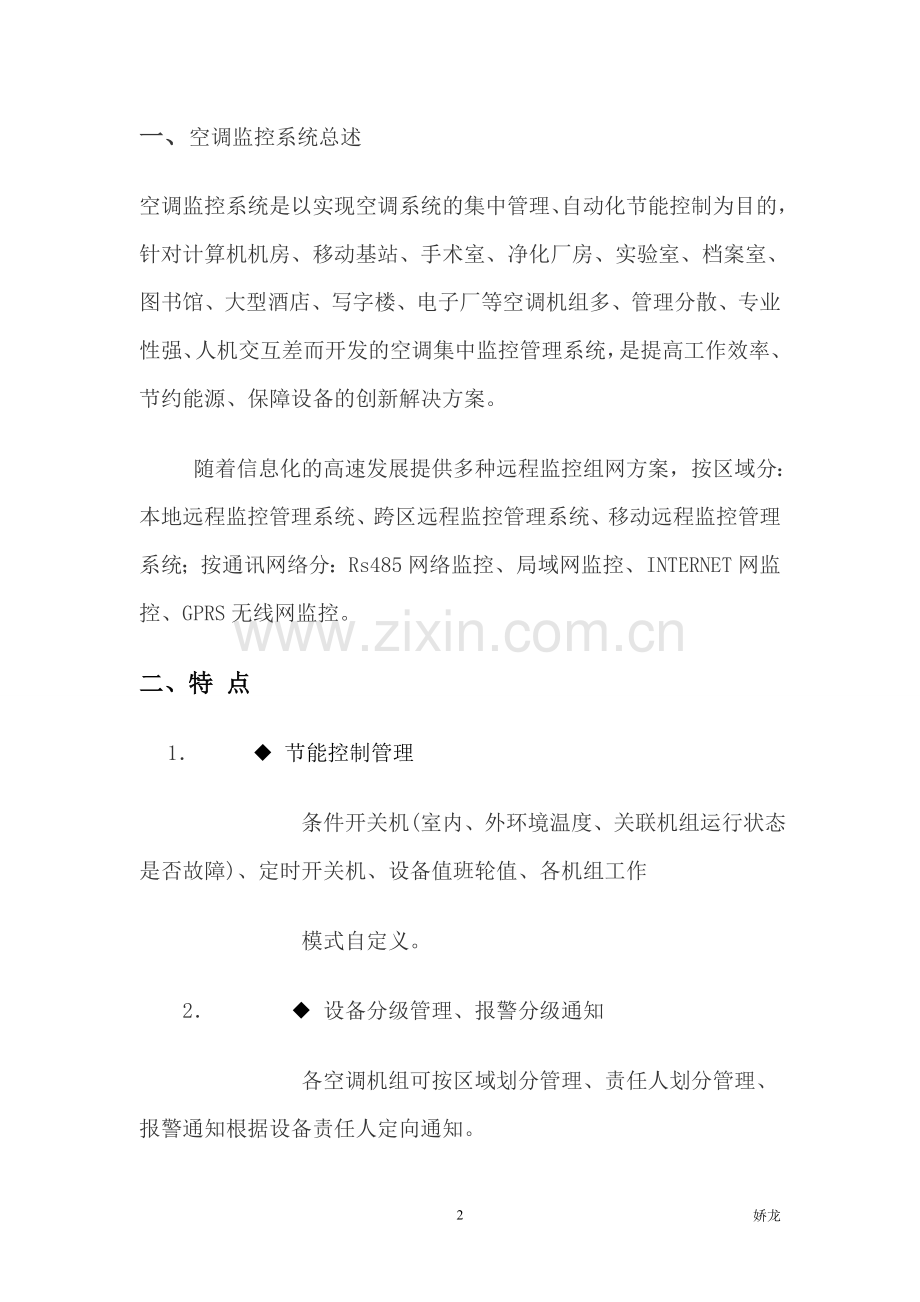

一、空调监控系统总述
空调监控系统是以实现空调系统的集中管理、自动化节能控制为目的，针对计算机机房、移动基站、手术室、净化厂房、实验室、档案室、图书馆、大型酒店、写字楼、电子厂等空调机组多、管理分散、专业性强、人机交互差而开发的空调集中监控管理系统，是提高工作效率、节约能源、保障设备的创新解决方案。
   随着信息化的高速发展提供多种远程监控组网方案，按区域分：本地远程监控管理系统、跨区远程监控管理系统、移动远程监控管理系统；按通讯网络分：Rs485网络监控、局域网监控、INTERNET网监控、GPRS无线网监控。
二、特 点
1．     ◆ 节能控制管理
        条件开关机(室内、外环境温度、关联机组运行状态是否故障)、定时开关机、设备值班轮值、各机组工作
        模式自定义。
2．     ◆ 设备分级管理、报警分级通知
        各空调机组可按区域划分管理、责任人划分管理、报警通知根据设备责任人定向通知。
3．     ◆ 稳定可靠的制冷系统实时监控、集中控制、自动化管理
        自动巡测、故障预警、故障定位、自动寻呼、自动记录、历史数据导出/打印、自动在线检测、节能控制、
        自动化管理、远程调试、远程控制。
4．     ◆ 灵活多样的组网方式
        可利用RS485总线、固定IP、DDN、ISDN、PPPOE、VPN、WAN、LAN、GPRS、APN等方式组网。
5．     ◆ 功能完备的监控、控制、调试、管理平台
        空调系统实时监控、工作模式切换、故障原因处理提示、自动化节能控制管理、远程控制、远程调试、远
        程故障分析等将空调远程监控管理及远程控制、调试于一个平台。
6．     ◆ 支持多品牌、多机组无缝整合
       支持海瑞弗(HIREF)、菲尼克斯(Phoenix)、依米康(emicom)、登高(denco)、麦克维尔、意大利法亚(TECNA
       IR LV)、优力(Uniflair)、申凌空调、志高空调、吉荣空调、富田空调、五洲制冷、清华同方、捷丰、风
       神空调、雅荣空调、瑞士宝、北京中科智恒、上海克英(COOLING)、阿尔西(airsys)、意大利阿西(RC)、
       加拿大佳力图(Canatal)、英国雅利顿(Airedale)、格瑞德、索蒂(suodi)等……
三、空调双机切换器介绍
2.1、产品介绍
空调切换器是一种智能空调控制器，可对空调的运行状态进行检控，按照预先设定好的空调运行，关机以及组合行为进行控制，并具有来电自动启动功能，已达到保护设备，节能降耗，提高机房管理效率，延长空调使用寿命的目的。本产品广泛适用于民用、中小机房、通信站、UPS机房中的各类各品牌的柜式。主要用于两台空调的切换控制。

2.2、产品特点
可用于设置两台空调的高温及低温预警，低温预警，就是空调温度传感器检测到的温度小于设定的值是，两台空调同时关闭。高温预警，就是空调温度传感器检测到的温度大于设定的值，两台空调同时打开。当使用模式4时，温度处于低温及高温预警之间，两台空调正常切换。可设置1分钟至24小时之间任意的切换时间。

1、供电恢复后，延时自启动空调机。
2、具备记忆功能，开启空调到用户需要的温度、模式、风量。
3、不需要拆开空调修改电路，即插即用。
4、带电流检测功能，空调异常停机（非停电、电压闪断等），自动开机。（区别于市面简单功 能的空调启动器，只在“自身”断电再来电后  发开机命令，无法确认空调是否开启成功）。
5、空调异常停机，自动尝试开机5次，5次开机不成功，发出报警信号。

2.3、产品的技术参数
工作电源： 220V±20% AC
50Hz
功耗：<5w
外形尺寸：13.0×9.0×3.0 （cm）
重量：≈0.4 （kg）
红外线载波频率：38KHz
安装方式：壁挂式（葫芦孔），已标配安装螺钉。
主机检测（标配2米）、发射配线（1米）及其RJ11接头完整标配，即插即用。

四、功 能
监控电子地图
——方便多空调多区域管理
用直观的结构树反映所有监控机组位置、管理结构、区域划分或功能划分
主界面按照空调位置或管理需要自由划分
总设备树父节点展示该组设备平面位置图(立体图)及该平面的所有设备实时温湿度
高效节能自动化管理
——根据室内外环境、关联空调自动调节根
据实际环境需要自动开关空调机组根
据实际工作需要自动定时开关空调机组
降低机组损耗实现空调机组按时轮值
实现主备机联动开关、故障应急启动
一机多用，工作模式切换
——实现制冷模式一键切换
每台空调可设置4种工况，根据室内温湿度需要，一键实现空调工况切换(4组工况可自定义)
空调机组各工况模式参数可批量预先设置，根据需要一键切换，提高空调机组利用率
根据需要调整房间温度有利于节省能源浪费的高额支出
专家远程调试诊断
——高效及时远程故障处理
当空调机组故障报警时，空调专家可远程调试、诊断，并且系统自动给出故障原因及处理建议
通过授权空调机组随时随地能得到专家远程诊断、远程调试
授权空调专家可修改制冷机组所有运行参数——犹如专家亲临现场
多种人性化报警通知管理
——准确及时通知相关责任人
多种报警方式：设备树报警、电子图报警、弹屏报警、语音报警、短信报警
按设备责任人定向报警通知、一台空调多个责任人，一个责任人管理多台空调
每台空调报警通知独立值班安排，可按天安排也可按时段安排，可以同时通知多个责任人，准确及时通知相关责任人
所有关键信息日志化
——系统所有信息详细记录
当前报警、历史报警日志，详细记录报警空调位置、报警类别、报警时间、确认时间、确认人
用户登录日志、空调开关机(手动、自动、条件)日志、短信发送记录、机组参数修改前后值日志
多种人性化报警通知管理
——准确及时通知相关责任人
多种报警方式：设备树报警、电子图报警、弹屏报警、语音报警、短信报警
按设备责任人定向报警通知、一台空调多个责任人，一个责任人管理多台空调
每台空调报警通知独立值班安排，可按天安排也可按时段安排，可以同时通知多个责任人，准确及时通知相关责任人
五、 空调品牌及其应用领域
 海瑞弗(HIREF)、菲尼克斯(Phoenix)、依米康(emicom)、登高(denco)、意大利法亚(TECNAIR LV)、优力(Uniflair)、申凌空调、志高空调、吉荣空调、富田空调、五洲制冷、清华同方、捷丰、风神空调、雅荣空调、瑞士宝、北京中科智恒、上海克英(COOLING)、阿尔西(airsys)、意大利阿西(RC)、加拿大佳力图(Canatal)、英国雅利顿(Airedale)、格瑞德、索蒂（suodi）等……

1、计算机机房精密空调(电信机房/基站、银行机房、证券机房、企业数据中心机房、电力控制中心机房)
2、实验室恒温恒湿空调(纸制品实验室、纺织实验室、生化实验室、药品检验检测实验室等)
3、恒温恒湿净化厂房、车间净化空调(SMT车间、光电产品车间、制药厂房车间、食品生产车间)
4、医院净化手术室、ICU、血库、药品库净化空调
5、酒店、办公楼等
六、组网方案
1、空调监控Rs485组网方案

2、空调监控局域网组网方案

3、空调监控广域网组网方案

4、空调监控无线组网方案

七、综合使用
智能双切，是综合十多年的开发经验，加入了智能化数码芯片后推出的第五代产品，在稳定和节能方面 都得到了大幅度的提升。莱安智能双切在保证机房温度的基础上，一年能为每个机房节约一千度电。
莱安空调双机切换器是一种通用型智能控制器, 能监测两台空调机的运行状态, 按照预先设置好的程序控制两台空调机的运行和停机。同时也可以大幅度降低开机频率，保护压缩机防止油温过高而烧毁，从而提高机器寿命，降低耗电量。应用于各种品牌的空调，尤适用于无人监控的机房。
莱安空调双机切换器集多个功能于一体：来电自启动、定时切换、故障切换、温控切换等；且安装使用方便，不需要接线，不需要拆开空调修改电路，用遥控器即可以控制.
定时开关机组提高了机组有效利运行率，减少机组无效运行时间，节省企业高额的电费开支，同时为环境需要预处理的应用，提高了企业正常工作时间的效率，减少环境预处理所需要等待的时间。
条件开关、多机组合理组合运行，有效保障环境要求的同时，提高了机组的利用利，同时改善了机组疲劳运行时间，减少机组损耗，延长机组寿命。
多种报警通知和报警通知多人（用户、值班人员、维修方），大大缩短了故障处理速度；详尽的报警管理彻底改变了以往设备管理责任人责任不明确，无形中提高了责任人的工作效率和工作态度。
