DSP原理及应用复习题
题型为以下七种：
1、 填空题（每空1分，共10分）
2、 单项选择题（每题2分，共10分）
3、 判断题（每题2分，共10分）
4、 简答题（每题4分，共20分）
5、 程序阅读题（每题4分，共20分）
6、 编程题（8分）
7、 作图题（10分）
8、 程序设计题（12分）
一、 填空题
1. 在DSP处理器中，数据地址的产生是由（数据地址发生器）来完成的。
2. TMS320C54x的累加器分别称为（累加器A）和（累加器B），它们的数据宽度是(40）位。
3. TMS320C54x 的DSP采用先进的(哈佛)结构，其独立的（程序）总线和（数据）总线允许同时读取（指令）和（操作数），实现高度的并行操作。
4. TMS320C54x的通用I/O引脚有（跳转控制输入引脚）和（外部标志输出引脚XF）。
5. 指令MPY 0Dh, A中乘数和被乘数分别在（ 累加器B高16位 ）和（累加器A）中。
6. TMS320C54x有（3）个状态和控制寄存器。
7. 在DSP处理器中，配有两个地址生成器，包括（数据地址发生器）和（程序地址发生器）。
8. TMS320C54x使用一个40位的（ALU)和两个40位的（累加器ACCA和ACCB）来完成算数算术运算和逻辑运算。
9. TMS320C54x存储器由3个独立的可选择空间组成：（程序空间）、（数据空间）和（I/O空间）。
10. TMS320C54x的指令系统包含（助记符指令）和（代数指令）两种形式。
11. 编译器对于符号地址和变量的处理都是相对于本段的开始。连接器为每个段选择了合适的起始地址，就必须相应地修改这些符号地址和变量，同时修改所有对这些地址和变量的引用，这个过程称为（重定位）。

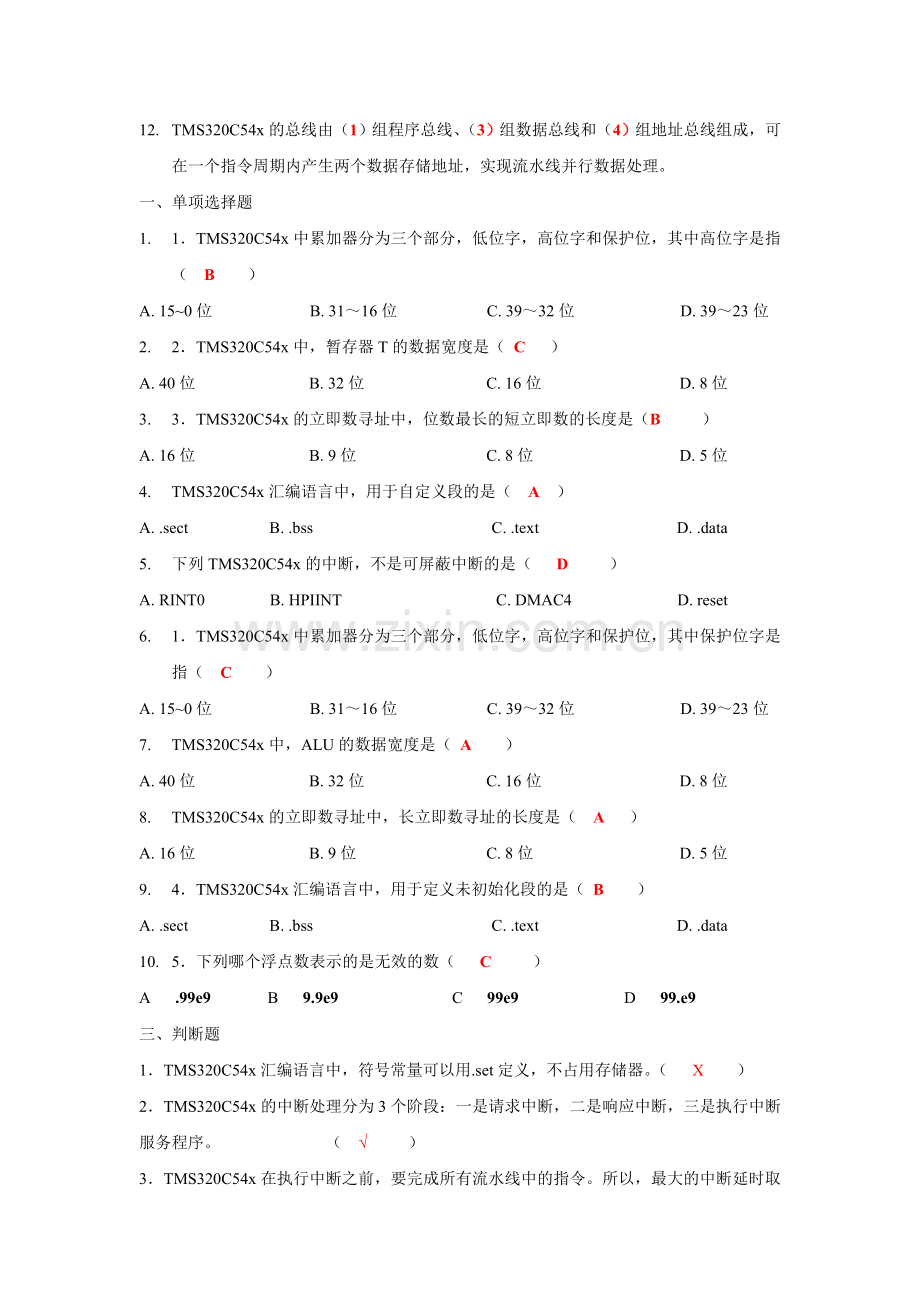

12. TMS320C54x的总线由（1）组程序总线、（3）组数据总线和（4）组地址总线组成，可在一个指令周期内产生两个数据存储地址，实现流水线并行数据处理。
一、 单项选择题
1. 1．TMS320C54x中累加器分为三个部分，低位字，高位字和保护位，其中高位字是指（ B ）
A. 15~0位 B. 31～16位 C. 39～32位 D. 39～23位
2. 2．TMS320C54x中，暂存器T的数据宽度是（ C ）
A. 40位 B. 32位 C. 16位 D. 8位
3. 3．TMS320C54x的立即数寻址中，位数最长的短立即数的长度是（B ）
A. 16位 B. 9位 C. 8位 D. 5位
4. TMS320C54x汇编语言中，用于自定义段的是（ A ）
A. .sect B. .bss C. .text D. .data
5. 下列TMS320C54x的中断，不是可屏蔽中断的是（ D ）
A. RINT0 B. HPIINT C. DMAC4 D. reset
6. 1．TMS320C54x中累加器分为三个部分，低位字，高位字和保护位，其中保护位字是指（ C ）
A. 15~0位 B. 31～16位 C. 39～32位 D. 39～23位
7. TMS320C54x中，ALU的数据宽度是（ A ）
A. 40位 B. 32位 C. 16位 D. 8位
8. TMS320C54x的立即数寻址中，长立即数寻址的长度是（ A ）
A. 16位 B. 9位 C. 8位 D. 5位
9. 4．TMS320C54x汇编语言中，用于定义未初始化段的是（ B ）
A. .sect B. .bss C. .text D. .data
10. 5．下列哪个浮点数表示的是无效的数（ C ）
A .99e9 B 9.9e9 C 99e9 D 99.e9
三、判断题
1．TMS320C54x汇编语言中，符号常量可以用.set定义，不占用存储器
。（ X ）
2．TMS320C54x的中断处理分为3个阶段：一是请求中断，二是响应中断，三是执行中断服务程序。 （ √ ）
3．TMS320C54x在执行中断之前，要完成所有流水线中的指令。所以，最大的中断延时取决于进入流水线的指令。 （ √ ）
4．TMS320C54x在执行中断服务程序（ISR）时，在进入中断服务程序后，CPU将首先把程序计数器（PC）的值，也即返回地址，压入堆栈，然后把中断矢量的地址装入PC。（ × ）
5．TMS320C54x有三个状态和控制寄存器，分别是：状态寄存器ST0，状态寄存器ST1，以及处理器方式状态寄存器PMST。 （ √ ）
6．如果在程序中未用任何段伪指令，则汇编器将把所有的程序块或数据块统一汇编至.text段中
。（ × ）
7．MEMORY命令是告诉连接器如何将输入段组合成输出段。 （ × ）
8．TMS320C54x在执行中断之前，要完成所有流水线中的指令。所以，最大的中断延时取决于进入流水线的指令。 （ × ）
9．局部标号可以用伪指令来定义。 （ √ ）
10．TMS320C54x只有两个状态和控制寄存器，分别是：状态寄存器ST0，状态寄存器ST1。 （ × ）
四、简答题
1．简述哈佛结构的基本特征，并画出示意图。P3
哈佛结构结构采用双存储空间，程序存储器和数据存储器分开，取指和读数可以同时进行，扩展了存储器带宽，增加了系统的吞吐量。

2． 简述TMS320C54x DSP的ALU的可能的输入数据来源。P44
第一种答案：
ALU的X输入端的数据：
移位器的输入 ‚来自数据总线DB的数据存储器操作数
ALU的Y输入端的数据：
累加器A中的数据 ‚累加器B中的数据
ƒ来自数据总线CB的数据存储器操作数 ④T寄存器中的数据
第二种答案：
可以使用的输入形式包括：16位的立即数，从数据存储器读出的16位字，暂存器T中的16位字，从数据存储器中读出的2个16位字，从数据存储器读出的1个32位字，从其中一个累加器输出的40位值
3． 简述辅助寄存器（AR0～AR7）的主要功能。
辅助寄存器（AR0～AR7）属于数据地址生成逻辑单元，产生16位数据空间，通用R，为各种寻址服务。
4． 简述TMS320C54x中硬件定时器的功能。
TMS320C54x有一个带有4位预定标器的16位定时电路。这个定时计数器每个时钟周期减1，减至0时就产生一个定时中断。可以通过设置特定的状态位，来使定时器停止、恢复运行、复位或禁止。
5．列举四种绝对地址寻址。P142
数据存储器地址（dmad）寻址 程序存储器地址（pmad）寻址
端口地址（PA）寻址 *（lk)寻址
6． 简述TMS320C54x DSP的总线组成和功能。P31
C54x的内部有8组16位总线：4条程序/数据总线和4条地址总线。这些总线功能：
（1） 1组程序总线PB 主要用来传送取自程序存储器的指令代码和立即操作数。
（2） 3组数据总线CB、DB、EB
CB和DB用来传送从数据存储器读出的数据；
EB用来传送写入存储器的数据。
（3） 4组地址总线PAB、CAB、DAB、EAB 用来提供执行指令所需的地址。
7．简述TMS320C54x DSP的乘法器的输入数据来源。P51
输入端XM数据来自：
T寄存器
‚累加器A的位32-16
ƒDB总线传送过来的数据存储器操作数
输入端YM的数据来自：
累加器A的位32-16
‚由DB总线和CB总线传送过来的数据存储器操作数
ƒ由PB总线传送过来的程序存储器操作数
9． 简述TMS320C54x指令系统的特点。

10．列举出TMS320C54x的7种基本的数据寻址方式。P141
立即寻址、绝对寻址、累加器寻址 、直接寻址、间接寻址、存储器映像寄存器寻址、
堆栈寻址
五、程序阅读题
1．请说明下面语句执行后，A，T，FRCT、AR5、数据存储器中0100h的数据。
MAC *AR5, A
指令执行前 执行后
A 00 0000 1000 00 0048 E000
T 0400 0400
FRCT 0 0
AR5 0100 0100
数据存储器
0100h 1234 1234
2．阅读下面的程序段，说明每一条语句的功能，以及整个程序段的功能。
.bss x, 8 为数组x分配8个存储单元
STM #x, AR1 将目的地首地址赋给AR1
RPTZ A, #7 执行一次下一条指令在循环执行7次并对ACC清0
STL A, *AR1+ 把累加器的低端存放到数据存储器中
整个程序段的功能是对数组进行初始化，使x[8]={0,0,0,0,0,0,0,0}
3．阅读下面的程序段，利用长字指令来完成下面程序段的功能，并说明整个程序段完成什么功能。P241
LD @xhi,16,A
ADDS @xlo,A
ADD @yhi,16,A
ADDS @ylo,A
STH A,@zhi
STL A,@zlo
答案：DLD @xhi,A
DADD @yhi,A
DST A,@zhi
整个程序段完成: Z（32）=X（32）+Y（32）
4. 阅读下面的程序段，说明每一条语句的功能。
STM #88H，AR0 ；将操作数88H装入AR0
LD #1000H，A ；将操作数1000H装入ACC
zhong： SUB AR0，A ；ACC中的值减去AR0中的值，结果存入A
BC zhong，AGT，AOV；若累加器A>0且溢出，则转至zhong，否则往下执行
5. 阅读下面的程序段，说明每一条语句的功能。
STM #123H，AR0 ；将操作数123H装入入AR0
LD #456H，AR1 ；将操作数456H装入ACC
CALL new ； 调子程序new
LD AR1，16，A ；将AR1的内容左移16位后装入A
new：MPY AR0，AR1，A ；AR0 与AR1的内容相乘，结果存入A中
RET ；子程序返回
6．请说明下面语句执行后，A，C，AR1、SXM、数据存储器中0100h的数据。
SUB *AR1+, 14, A
指令执行前 指令执行后
A 00 0000 1200 FF FAC0 1200
C X 0
AR1 0100 0101
SXM 1 1
数据存储器
0100h 1500 1500
7．阅读下面的程序段，说明每一条语句的功能，以及整个程序段的功能。
rsbx FRCT ；清楚FRCT标志，表明以下是做整数乘法。
ld temp1, T ；将变量temp1装入T寄存器。
mpy temp2, a ；完成temp1*temp2，结果放入累加器A。
sth a, temp3 ；结果的高16位存入temp3
stl a, temp4 ；结果的低16位存入temp4.
整个程序段的功能是计算temp1×temp2，32位的结果分别存入temp3和temp4.
8．阅读下面的程序段，说明语句1、2和3的功能，以及整个程序段的功能。
.mmregs
.global start
.data
dst .space 18*16
len .word 18
.text
src .string "this is the source"
.start
stm #dst, ar1 ; 语句1 将dst的地址存入ar1
stm #len, ar2
rpt *(ar2) ; 语句2 循环执行*(ar2)次指令mvpd src, *ar1+
mvpd src, *ar1+
b $ ; 语句3 原地执行
.end
整个程序的功能是将源数据存储区（src)的字符串复制到目的的数据存储区（dst).
9. 阅读下面的程序段，说明每一条语句的功能，以及整个程序段的功能。
SUM3: LD @x1,T ; T=x1
MPY @a1, B ; B=x1×a1
LD @x2, T ; T=x2
MAC @a2, B ; B=x2×a2
STL B，@y ;计算结果的低字BL存入y中
STH B，@y+1 ;计算结果的高字BH存入y+1中
整个程序段的功能是计算y=x1×a1+x2×a2
10. 请说明下面语句执行后，累加器A，寄存器T，FRCT、DP、数据存储器中040Dh的数据。
MPY 0Dh, A
指令执行前 指令执行后
A 00 0000 A039
T 50 50
FRCT 1 1
DP 008 008
数据存储器
040Dh 4000 4000
六、 编程题
1、求4项乘积aixi(i=1,2,3,4)中的最大值，并存放累加器A中。P224
.mmregs
STACK .usect “STACK “,10h
.bss a,4
.bss x,4
.bss y,1
.def start
.data
table: .word 1,2,3,4
.word 8,6,4,2
.text
start: STM #0,SWWSR
STM #STACK+10h,SP
STM #a,AR1
RPT #7
MVPD table,*AR1+

CALL SUM
end: B end
SUM: STM #a,AR3
STM #x,AR4
RPTZ A,#3
MAC *AR3+,*AR4+,A
STL A,@y
RET
.end
2、 编制求解的程序。 P235
.mmregs
STACK .usect “STACK “,30h
.bss a,25
.bss x,25
.bss y,2
.def start
.data
table: .word 1,2,3,4,5,6,7,8,9,10
.word 11,12,13,14,15,16,17,18,19,20
.word 21,22,23,24,25,26,27,8,29,30
.word 1,2,3,4,5,6,7,8,9,10
.word 11,12,13,14,15,16,17,18,19,20
.text
start: SSBX FRCT
STM #a,AR1
RPT #49
MVPD table,*AR1+
LD #0,B
STM #a,AR2
STM #x,AR3
RPTZ A,#24
MAC *AR2+,*AR3+,A
STL A,@y
STH A,@y+1
.end
七、 作图题
1、扩展程序存储器 p123
2、’C54x与A/D转换器的接口 p126
3、’C54x与D/A转换器的接口
八、 程序设计题
对， p273例子
1、 利用线性缓冲区法和循环缓冲区法设计一个FIR滤波器，其中滤波系数为b0=0.1，b1=0.2，b2=-0.4，b3=0.3，b4=-0.4，b5=0.2，b6=0.1；(8分)
线性缓冲区法:
.title “FIR1.Asm
.mmregs
.def start
x “x”,7
PA0 .set 0
PA1 .set 1
.data
COEF: .word 1*32768/10 ;b0=0.1
.word 2*32768/10 ;b1=0.2
.word -4*32768/10 ;b2=0.4
.word 3*32768/10 ;b3=0.3
.word -4*32768/10 ;b4=0.4
.word 2*32768/10 ;b5=0.2
.word 1*32768/10 ;b6=0.1
.text
Start: SSBX FRCT
STM #x+7,AR2
STM #6,AR0
LD #x+1,DP
PORTR PA1,@x+1
FIR: RPTZ A,#6
MACD *AR2-,COEF,A
STH A,*AR2 ; 保存滤波器输出结果
PORTW *AR2+,PA0 ；将滤波器的输出从端口送出去
BD FIR1
PORTR PA1,*AR2+0
循环缓冲区法:
.title “FIR2.ASM”
.mmregs
.def start
.bss y,1
xn .usect “xn”,7
b0 .usect “b0”,7
PA0 .set 0
PA1 .set 1
.data
table: .word 1*32768/10 ;b0=0.1
.word 2*32768/10 ;b1=0.2
.word 3*32768/10 ;b2=0.3
.word 4*32768/10 ;b3=0.4
.word 5*32768/10 ;b4=0.5
.word 6*32768/10 ;b5=0.6
.word 7*32768/10 ;b6=0.7
.text
start: SSBX FRCT
STM #b0,AR1
RPT #6
MVKD table,*AR1+
STM #xn+6,AR2
STM #b0+6,AR3 ；AR3指向系数a6
STM #7,BK ;缓冲区长度为7
STM #-1,AR0 ;AR0 = -1
LD #xn,DP
PORTR PA1, @xn ; 从端口PA1读入采样值
FIR: RPTZ A, #6
MAC *AR2+0%,*AR3+0%
STH A,@y
PORTW @y,PA0
BD FIR2
PORTR PA1,*AR2+0%
.END
2、编写连接命令文件FIR.CMD。(4分)
程序存储器：4K字ROM，起始地址为C00h，取名为EPROM。
数据存储器：32字RAM，起始地址为60h，取名为SPRAM。
4992字RAM，起始地址为80h，取名为DARAM
MEMORY
{ PAGE 0: EPROM: origin = c00H, length = 1000H
PAGE 1: SPRAM : origin = 60H, length = 20H
DARAM: origin = 80H, length = 1380H
}
SECTIONS
{ .text: > EPROM PAGE 0
.data: > EPROM PAGE 0
.bss: > SPRAM PAGE 1
STACK: > DARAM PAGE 1 }
