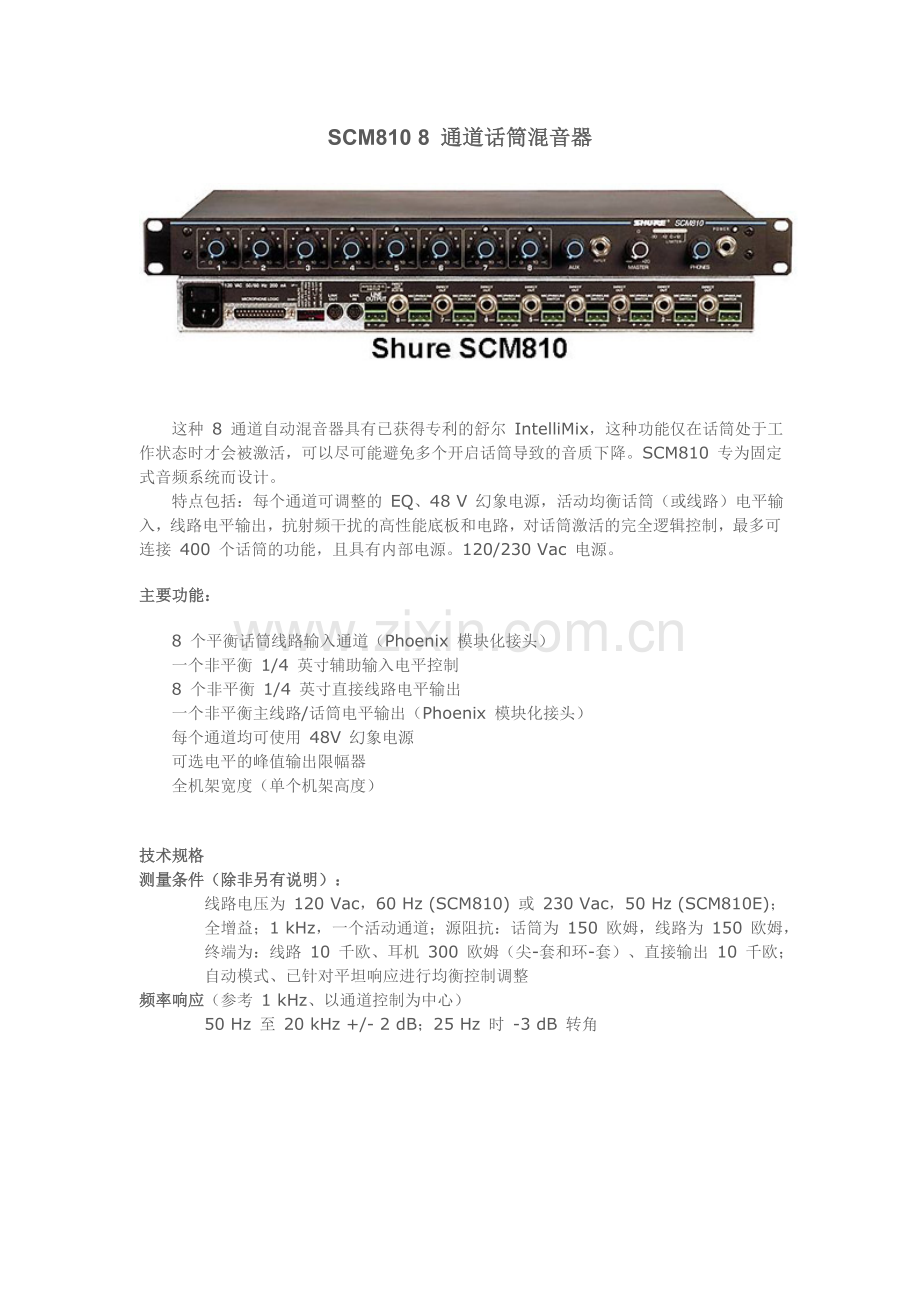

SCM810 8 通道话筒混音器

这种 8 通道自动混音器具有已获得专利的舒尔 IntelliMix，这种功能仅在话筒处于工作状态时才会被激活，可以尽可能避免多个开启话筒导致的音质下降。SCM810 专为固定式音频系统而设计。
特点包括：每个通道可调整的 EQ、48 V 幻象电源，活动均衡话筒（或线路）电平输入，线路电平输出，抗射频干扰的高性能底板和电路，对话筒激活的完全逻辑控制，最多可连接 400 个话筒的功能，且具有内部电源。120/230 Vac 电源。
主要功能：
· 8 个平衡话筒线路输入通道（Phoenix 模块化接头）
· 一个非平衡 1/4 英寸辅助输入电平控制
· 8 个非平衡 1/4 英寸直接线路电平输出
· 一个非平衡主线路/话筒电平输出（Phoenix 模块化接头）
· 每个通道均可使用 48V 幻象电源
· 可选电平的峰值输出限幅器
· 全机架宽度（单个机架高度）

技术规格
自动混音中领域的公认标准。一种适用于小组讨论和会议的录音和扩音的完美解决方案。
·
·
·
·
· 8 个平衡话筒线路输入通道（Phoenix 模块化接头）
· 一个非平衡 1/4 英寸辅助输入电平控制
· 8 个非平衡 1/4 英寸直接线路电平输出
· 一个非平衡主线路/话筒电平输出（Phoenix 模块化接头）
· 每个通道均可使用 48V 幻象电源
· 可选电平的峰值输出限幅器
· 全机架宽度（单个机架高度）
测量条件（除非另有说明）：
线路电压为 120 Vac，60 Hz (SCM810) 或 230 Vac，50 Hz (SCM810E)；全增益；1 kHz，一个活动通道；源阻抗：话筒为 150 欧姆，线路为 150 欧姆，终端为：线路 10 千欧、耳机 300 欧姆（尖-套和环-套）、直接输出 10 千欧；自动模式、已针对平坦响应进行均衡控制调整
频率响应（参考 1 kHz、以通道控制为中心）
50 Hz 至 20 kHz +/- 2 dB；25 Hz 时 -3 dB 转角

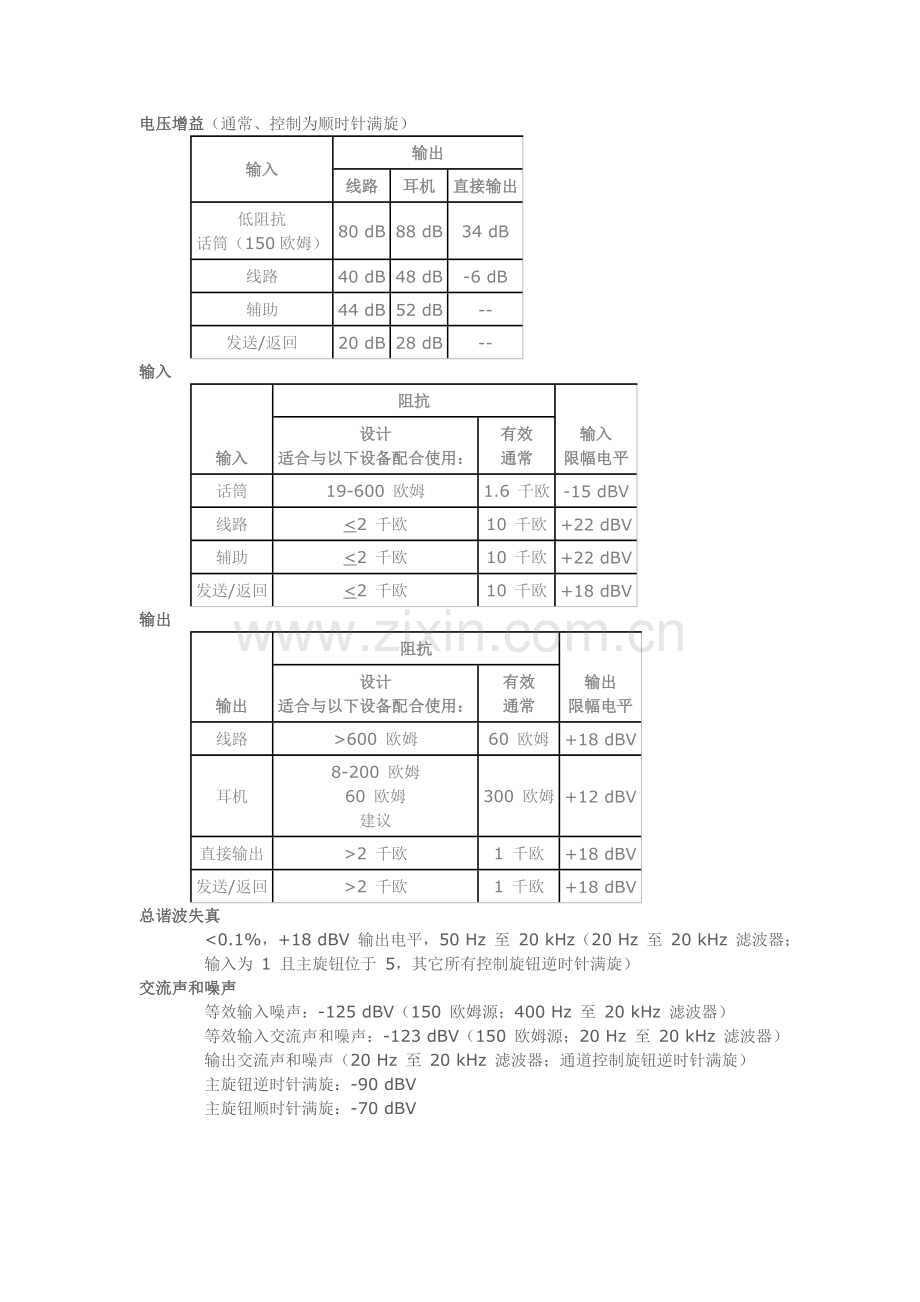

电压增益（通常、控制为顺时针满旋）
输入
输出
线路
耳机
直接输出
低阻抗
话筒（150欧姆）
80 dB
88 dB
34 dB
线路
40 dB
48 dB
-6 dB
辅助
44 dB
52 dB
--
发送/返回
20 dB
28 dB
--
输入
输入
阻抗
输入
限幅电平
设计
适合与以下设备配合使用：
有效
通常
话筒
19-600 欧姆
1.6 千欧
-15 dBV
线路
<2 千欧
10 千欧
+22 dBV
辅助
<2 千欧
10 千欧
+22 dBV
发送/返回
<2 千欧
10 千欧
+18 dBV
输出
输出
阻抗
输出
限幅电平
设计
适合与以下设备配合使用：
有效
通常
线路
>600 欧姆
60 欧姆
+18 dBV
耳机
8-200 欧姆
60 欧姆
建议
300 欧姆
+12 dBV
直接输出
>2 千欧
1 千欧
+18 dBV
发送/返回
>2 千欧
1 千欧
+18 dBV
总谐波失真
<0.1%，+18 dBV 输出电平，50 Hz 至 20 kHz（20 Hz 至 20 kHz 滤波器；输入为 1 且主旋钮位于 5，其它所有控制旋钮逆时针满旋）
交流声和噪声
等效输入噪声：-125 dBV（150 欧姆源；400 Hz 至 20 kHz 滤波器）
等效输入交流声和噪声：-123 dBV（150 欧姆源；20 Hz 至 20 kHz 滤波器）
输出交流声和噪声（20 Hz 至 20 kHz 滤波器；通道控制旋钮逆时针满旋）
主旋钮逆时针满旋：-90 dBV
主旋钮顺时针满旋：-70 dBV

共模抑制
>1 kHz 时为 70 dB
极性
话筒/线路，发送输入到所有输出为非反向；辅助输入到所有输出为反向
输入通道激活
起始时间：4 ms
保持时间：0.4 s（可调至 1.0 s）
衰减时间：0.5 秒
衰减
15 dB（可调至无穷大）
过载保护和短路保护
短路输出、即便时间较长、不会造成损坏。话筒最高可承受 3 V 的信号，线路和监听输入最高可承受 20 V 的信号
均衡
低频：降低 6 dB/倍频程，转角可调范围为 25 至 320 Hz
高频：5 kHz 时为 +/- 6 dB、10 kHz 时为 +/- 8 dB、坡形处理
限幅器
类型：峰
阈值：可调：衰减，+4，+8，+16（dBm，输出）
起始时间：2 ms
恢复时间：300 ms
指示灯：在开始限幅时发出红光
输入 LED
通道激活时为绿色，在限幅 6 dB 以下时为红色
幻象电源
通过 6.8 千欧串联电阻的开路电压为 46 Vdc（按照 DIN 45 596）
工作电压
SCM810：120 Vac 额定电压（请参阅用户指南的 230 Vac 运行的电压选择），50/60 Hz，200 mA
SCM810E：230 Vac 额定电压（请参阅用户指南的 用户指南中的 120 Vac 运行），50/60 Hz，100 mA
温度范围
使用温度：0 至 60 摄氏度（32 至 140 华氏度）
存放温度：-30 至 70 摄氏度（-20 至 165 华氏度）
外形尺寸
44.5 mm（高）x 483 mm（宽）x 317 mm（深）（13/4 x 19 x 121/2 英寸）
净重
4.3 kg（9 磅 9 盎司）

具有 Soundplex 数字信号处理功能的
P4800 系统处理器
P4800 系统处理器是一种 4 输入 8 输出的数字音频处理器。它可以执行小到中型音频系统中混音器和功率放大器之间所有必要的功能。通过使用 P4800 的拖放图形用户界面，可将处理器放置在信号通道中的任意位置。使用电平和极性的其它控制功能，4X8 矩阵混音器允许用户将任意或所有输入发送到任意或所有输出。P4800 最多可存储 128 个配置，可以使用简单的触点闭合、MIDI 或 RS232 指令来重新调用这些配置。
处理器模块用于处理后期混音并对扬声器进行处理
· 舒尔备受称赞的 DFR（数字反馈抑制）算法
· 参数和图形 EQ
· 20 秒延迟
· 单声道和立体声压缩器和限幅器
· 门/向下扩展器
· 信号衰减器
· 自动增益控制
· 2 至 5 路跨接器
完整的 4x8 矩阵混音器
· 以想要的任何组合方式将 4 个输入中的任何一路发送到 8 个输出中的任何一路
· 调整交叉点处的信号电平
128 个预置
· 可以根据需要将所有的预置设置为完全相同或各不相同
· 在多用途系统中设置一系列优化配置
外部控制选项
· DRS-10 - 设置预置控制的最简便的方法
· DRS-10 是舒尔的一个附件，它包括 10 个位置旋转编码器和可选择多达 10 个预置的墙式板
· 控制输入
· 将触点闭合和电位计用作预置、增益和静音控制
· 逻辑输出
· 提供预置更改和静音的指示
· RS-232 控制
· 完全兼容 AMX 和 Crestron 系统
频率响应
0 Hz 至 20 kHz +1，-3 dB
动态范围
最小 100 dB，A 权重，20 Hz 至 20 kHz
采样率
48 kHz
数模，模数转换
24 位
阻抗
输入：10 千欧
输出：120 欧姆
输入限幅电平
最小 +26 dBu
输出限幅电平
+22 dBu
+2 dBu（带 20 分贝衰减器）
总谐波失真
< 0.05%，+4 dBu，20 Hz 至 20 kHz
从输入到输出的传播延迟
<1.5 ms
极性
输入到输出：非反相（反相可选）
控制针脚
电源电压：5 Vdc，100 mA（总计）
逻辑输出电流陷落能力：500 mA
工作电压
100-240 Vac，50/60 Hz（自动切换）
最大功耗
60W
温度范围
使用温度：-7 至 49 摄氏度（20 至 120 华氏度）
存放温度：-29 至 74 摄氏度（-20 至 165 华氏度）
尺寸
19 英寸 x 11 英寸 x 1 3/4 英寸
重量
4.1 kg（9.0 磅）
包装装运重量
6.0 kg（13.2 磅）
